感謝您選擇安特利 Fazer F-3 煜霧機, 此機型為含飛行箱為整體的機器, 除了堅固耐用, 在使用時完全靜音, 煜霧非常乾燥以外, 更增加了人性化及容易操控的優點。

在開始使用之前，我們建議先仔細閱讀說明書，依照使用說明書中的說明，讓您在使用機器時非常安全，輕易的達到最滿意的薄透型煙霧效果，也使的機器的使用壽命更為延長。

避免触雷的安全使用方式

請保持機器乾燥，於室內外均可使用。
使用前請小心判定電壓及伏特數，並應配合接地型插座使用。
不使用時請拔掉電源插頭，以關閉機器。
本產品之設計為不防水，遇潮濕浸水或煙霧油滲出時請即刻拔掉插頭並擦拭機器。

避免燃烧的安全使用方式

機器內部並無一般使用者可變動之結構，請勿任意拆解及做任何更改的動作，否則可能造成起火的危險！
機器僅限成人使用，安裝煙霧機之地點應避免兒童可處及之出，請於用畢時移除電源。
請將煙霧機放置於通風良好的地方，為確保適度通風，機器的上方及周圍請預留50cm空間。
請勿在高溫的環境下使用機器。
請勿將任何可燃性液體(例如油脂，瓦斯，香水)，放置於煙霧油槽中，並請使用前詳細閱讀說明書。
請使用代理商所推薦的Antari原廠高品质FLG濃煙霧油。
若您的Antari機器有任何不當運轉情況時，請即刻停止使用，倒出煙霧油，仔細包好本產品(建議以原包裝)送至代理商或經銷商處維修。

請記得在運送或郵寄本產品前，確定完全傾倒出所有在油桶中的煙霧油。
煙霧油不能飲用，誤飲時，如有任何不適請立即就醫，若不甚接觸眼睛，請以清水清洗。

在使用本機之前，詳細的閱讀一次印刷在機器上蓋板及後背板的警語標示。

拆除包装及檢視機器

請打開包裝確認機器運作的所有設備齊全，並檢查是否有任何在運送過程中造成的損傷，如果有發現損壞，請勿插電使用，並請立即向Antari經銷商聯絡。

機器出廠時應包含以下物件：

1.F-3機器含飛行箱一部
2. 專業電源線一條 2 米
3. 煙雾油桶一個
4.使用說明書一本

安装器

1. 拆開包裝，小心的移除所有的 PE 和塑膠袋。
2. 將煙霧機平放至一個平坦的位置，並確認機器底部的進氣口沒有任何雜物或墊上。

操作機器

1. 打開機器前方的飛行箱蓋。
2. 取下機器正面的銀色油桶蓋，注入F-3專用的FLG濃煙霧油，並仔細蓋上油蓋。並再次確認油管的連結未因運輸而造成鬆脫。任意使用其他廠牌煙霧油，可能造成品質不良的煙霧，嚴重時會影響使用者身體健康或污染環境，更容易導致機器內部零件腐蝕。因使用其他煙霧油所造成的損壞不在保固範圍之内。

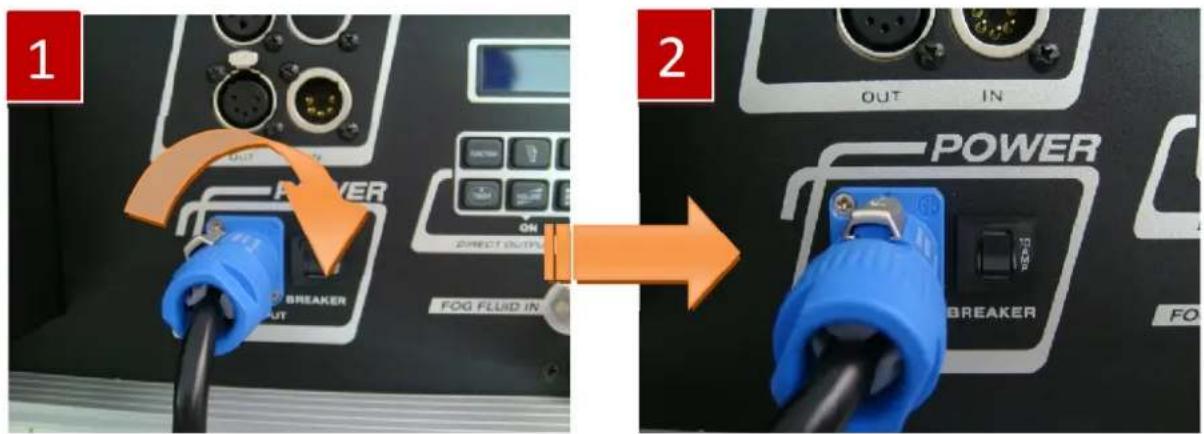

3. 將專業電源接頭的卡榫準確牢固地插入正確的接點，並再次確認電壓規格，將電源線插在有接地的插座上。
4. 此機器不設有其他電源開關，當機器電源線連結插座後，機器即開始加熱，進行機器的使用前準備，此時液晶螢幕上會顯示“Warming Up”

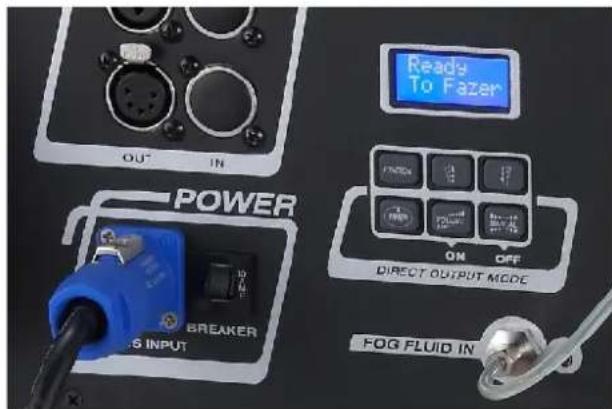

1. 本 F-3 煙霧機加熱時間約需要 100 秒，當機器加熱完成後，液晶螢幕會顯示“Ready” To FAZER “

控制器的操作

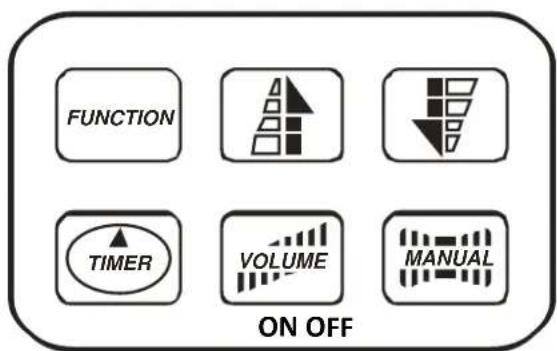

控制面板操作說明

Antari F-3 的控制面板上共有 6 個按鍵，分别是 FUNCTION、Up、Down、Timer、Volume 和 Manual。使用者可以隨著喜好而設定以下功能：

當機器預熱完成時，LCD螢幕會顯示“Ready To Faze”

首次使用此F-3機器時，當LCD液晶螢幕顯示「Ready To Faze」時，按住VOLUME鍵約325秒，讓機器以 100% 煜霧量輸出，以協助空油管能盡速吸取煙霧油，再按一次VOLUME鍵煙霧即馬上停止。

在機器搬運後或重新添加煙霧油後，開始使用此 F-3 機器時，也能利用按壓此 volume 鍵，以協助空油管能盡速吸取煙霧油，但須先調整「Volume Out」的煙霧輸出量為 100% 。

1. 當 LCD 萬幕顯示「Ready To Fazer」時，按 FUNCTION 键一下，LCD 萬幕會顯示「Interval Set」（每次煙霧輸出間隔），在此模式之下，使用者可以透過箭頭 Up（上）與 Down（下）來設定噴煙的時間間隔（範圍是 5 到 200 秒）。

2. 當 LCD 萤幕顯示「Ready To Fazer」時，按 FUNCTION 鍵兩下，LCD 萤幕會顯示「Duration Set」（連續煙霧輸出時間）在此模式之下，使用者可以透過箭頭 Up (上)與 Down (下)來設定連續噴煙的時間。（範圍是 5 到 200 秒）。

3. 當 LCD 萘幕顯示「Ready To Fazer」時，按 FUNCTION 键三下，LCD 萘幕會顯示「Timer Out」（煙霧輸出量），在此模式之下，使用者可以在定時的模式下，透過箭頭 Up (上)與 Down (下)來調整煙霧輸出量大小（範圍是 2% 到 100% ）。

當LCD螢幕顯示「Ready To Fazer」時按下Timer這個鈕則能啟動設定好的定時模式，機器會依照設定進行煙霧輸出時間，出間距及輸出煙霧量的功能，而在機器運作時按一次MANUAL/OFF則能解除此機器在定時控制下操作模式。

附註：

甲、此控制有記憶功能，能自動記憶定時模式在機器中，在下次開機後，能重複繼續使用直到清除或重新設定為止。

乙、此機器在 2% 與 100% 煜霧量之間，能無間斷的連續噴煙，中間不需停機再次加熱。

4.當LCD螢幕顯示「ReadyToFazer」時，按FUNCTION鍵四下，LCD螢幕會顯示

「Volume Out」。在此模式之下，使用者透過箭頭Up(上)與Down(下)來調整煙霧輸出量（範圍是 2% 到 100% ）當LCD螢幕顯示「Ready To Faze」時按下VOLUME這個鈕則能啟動輸出量模式，而在機器運作時按一次MANUAL/OFF則能解除輸出量控制。

附註：

甲、此控制非常有智慧，能自動記憶輸出量在機器中，在下次開機後，能重複繼續使用，直到清除或重新設定為止。
乙、此機器在 2% 與 100% 煙霧量之間，能無間斷的連續輸出煙霧，中間不需停機再次加熱。

1. 當 LCD 液晶螢幕顯示「Ready To Fazer」時，按 FUNCTION 鍵五下，此時 LCD 液幕會顯示「Fan Speed 20%」，此時按箭頭 Up（上）或 Down（下）任一鍵，以調整風扇大小。當機器運轉時，風扇大小會依照使用者設定運行，但是當機器待機時。風扇大小會自動回歸到 20% 的輸出量，以降低機器聲音值。
2. 當 LCD 液晶螢幕顯示「Ready To Fazer」時，按 FUNCTION 键六下，此時 LCD 液晶螢幕會顯示「DMX 512」，此時按 Up（上）或 Down（下）任一鍵，都可設定 DMX 位址，此機器使用 2 個頻道，一為煙霧輸出量，一為風扇大小。參考在 DMX 操作設定。
3. 當 LCD 液晶螢幕顯示「Ready To Fazer」時，按 FUNCTION 键七下，此時 LCD 液晶螢幕會顯示「Quick Start」，此時按 Up（上）或 Down（下）任一鍵，都可設定為「On」或「Off」。

附註：

此機器會記憶關機前的動作，當此功能為「On」時，機器關機後在開機後會繼續執行關機前的動作。例如關機前機器是運作在計時模式下時，那麼關機後再開機便會等機器加熱完成後繼續運作計時模式。

1. F-3 機器內配有空氣幫浦偵測器。持續按住 Manual鍵再送電啟動機器，直到 LCD 液晶螢幕顯示「Airpump Sensor On」，此時可以按 Up（上）或 Down（下）鍵來切換此偵測器的開或關。請注意！此偵測器是一重要保護裝置，正常使用模式下，請確認此偵測器是保持在 On（開啟）的模式。完成設定後，按 VOLUME鍵可以讓機器記憶最後的設定並離開設定模式。
2. 當 LCD 萘幕顯示「Ready To Fazer」時，按住 MANUAL/OFF 3秒機器會進入「Power Off」模式便開始倒數 3 分鐘，3 分鐘倒數完畢後會停止熱管加熱、風扇運轉、AIR PUMP 動作，LCD 萘幕便顯示「Power Off」。

附註：

甲、當機器倒數中途須離開此模式時，按一下VOLUME/ON便離開此模式，風扇會開始運轉而熱管溫度不足時便會啟動加熱但AIRPUMP如已停止便不會動作，而如果AIRPUMP在動作時則會於完成自動清潔機制後自動關閉。

乙、當機器已進入「Power Off」此模式(已關機)，按一下VOLUME/ON可重新啟動機器，此時風扇會開始運轉且電熱管啟動加熱但AIR PUMP不動作。

若使用DMX控制此機器，當切斷DMX訊號時，機器會自動進入「Power Off」模式同時開始倒數3分鐘，3分鐘倒數完畢後會停止電熱管加熱、風扇運轉、AIR PUMP動作，LCD螢幕則會顯示「Power Off」。

DMX連接PIN的接點說明

本機提供3Pin或5PINXLR的DMX連接。下方為Pin的接點說明：

3 pin XLR

5 pin XLR

接點	PIN
1	接地
2	數據-
3	數據+

DMX操控

在連接DMX系統時機器，不支援機器面板的控制器的操作。

此 F-3 Fazer 機器內鍵有 DMX 功能，操作面板上具備有 3 Pin 和 5 Pin 兩組公母 DMX 連結座。每台 F-3 佔用 2 個頻道，DMX 1 為輸出量，DMX 2 為風扇。請參考圖示：

煙霧油

請使用 Antari FLG 水性濃煙霧油，以輸出高感光度薄透型煙霧。

請注意

F-3 機器有自動清潔油管的功能，當機器不須要工作時，請勿立即拔除電源線，靜置機器約 5 分鐘，使其內部空氣能自動帶除油管中的殘餘油量（完成此自動清潔機制，需要約 3 分鐘）
請定期清潔機器底部的進氣口濾網，使用機器時，請確任無任何雜物堵塞。

技術規格

型號	F-3
電壓	AC 100~120 V, 50/60 Hz or AC 220~240 V, 50/60
功率	800瓦
輸出量	3000 cu.ft/分 (approx.85 m³/min.)
耗油量	5小時./公升
加熱時間	100秒
油桶容量	2.8公升
重量	20.5公斤
尺寸(長×寬×高)	L 550 W 508 H 236 mm
D M X	內建D M X
控制模式	藍色 LCD 液晶螢幕、定時模式、輸出量模式

請妥善保存此份操作說明書
