用户手册 Z1520 Antari
在使用機器以前，請仔細閱讀以下說明，此份說明書包含了如何在安全的情況下安裝併使用機器，且會說明機器上所有標示的標籤所代表的意義。
如果您有任何使用上的問題，請連繫當地 Antari 經銷商尋求清楚的說明與協助。
- 保持機器的乾燥。
- 請配合接地型插座，以避免觸電的危險。
- 使用機器前，請確定使用場所的 AC 電源規格，與機器電壓規格是否相符。
- 拔開機器和 AC 電源插座時，請確認機器已關機不在使用的狀態下。
- 本產品僅限室內使用，請勿將機器暴露在雨中或潮濕的環境，如果有液體(煙霧油)翻倒或溢出，請勿連結機器與 AC 電源，用乾布擦拭乾淨，如果任何液體進入機器電子零件，請立即拔除插頭，並連繫當地的 Antari 經銷商。
- 本機器不含任何用戶拆解和自行維修或修改的零件在內，請勿嘗試自行維修或改裝機器，未經授權的技術人員，可能導致機器故障或永久損壞。
·機器限成人操作，請勿在無人值守時讓機器運作。 - 在通風良好的地方安裝使用機器，機器周邊至少應保留50公分的空間。
·請勿添加任何易燃物品進入機器。 - 操作機器時請確認周邊沒有任何易燃的材料。
- 為確保機器的使用壽命，請使用 Antari FLC 氣柱機專用煙霧油，添加其他液體可能會導致電熱管阻塞和機器的故障。
如果機器出現佔障，請拔下機器插頭，立即停止工作。並請連繫您當地的Antari經銷商。
·運送機器以前，請確認機器的油箱以完全清空。 - 煜霧油不能食用，吞食煙霧油可能導致損壞健康的風險，請將煙霧油存放在室內安全的地方。如果碰觸到眼睛或誤吞食，請立即尋求醫生的協助。
包装内容
在收到機器後，請小心地打開包裝紙箱，檢查所有內容，以確保所有零配件都有齊全收到，並處於良好的狀態。如果有任何部件因運輸過程出現損壞或缺少，請立即連絡經銷商，並以原包裝退回檢查。
内容包括： 1部Z-1520RGB/LED氣柱機
1個W-2無線控制器
1條電源線
1本使用手册

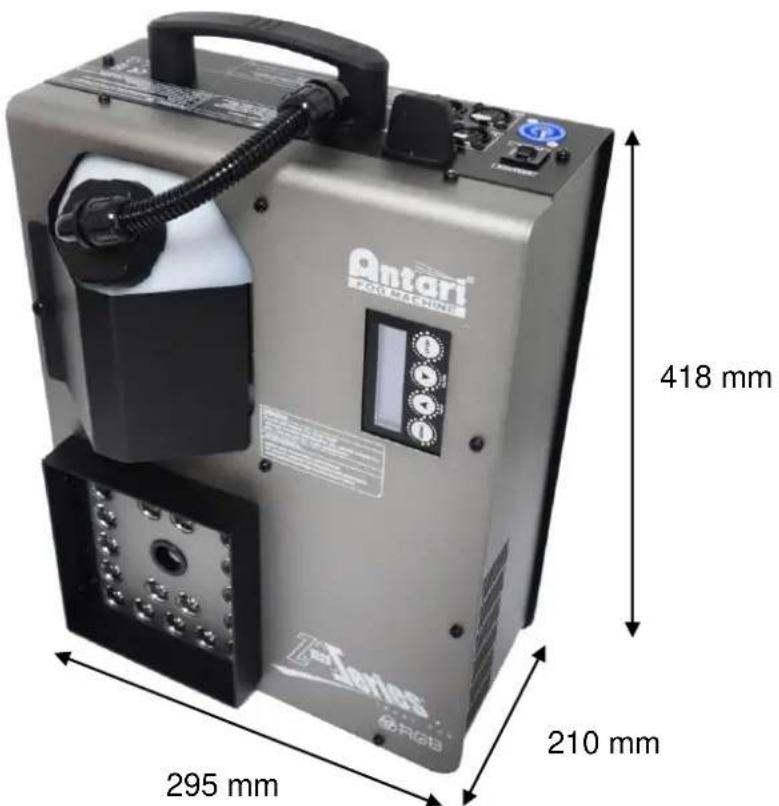

機器尺寸

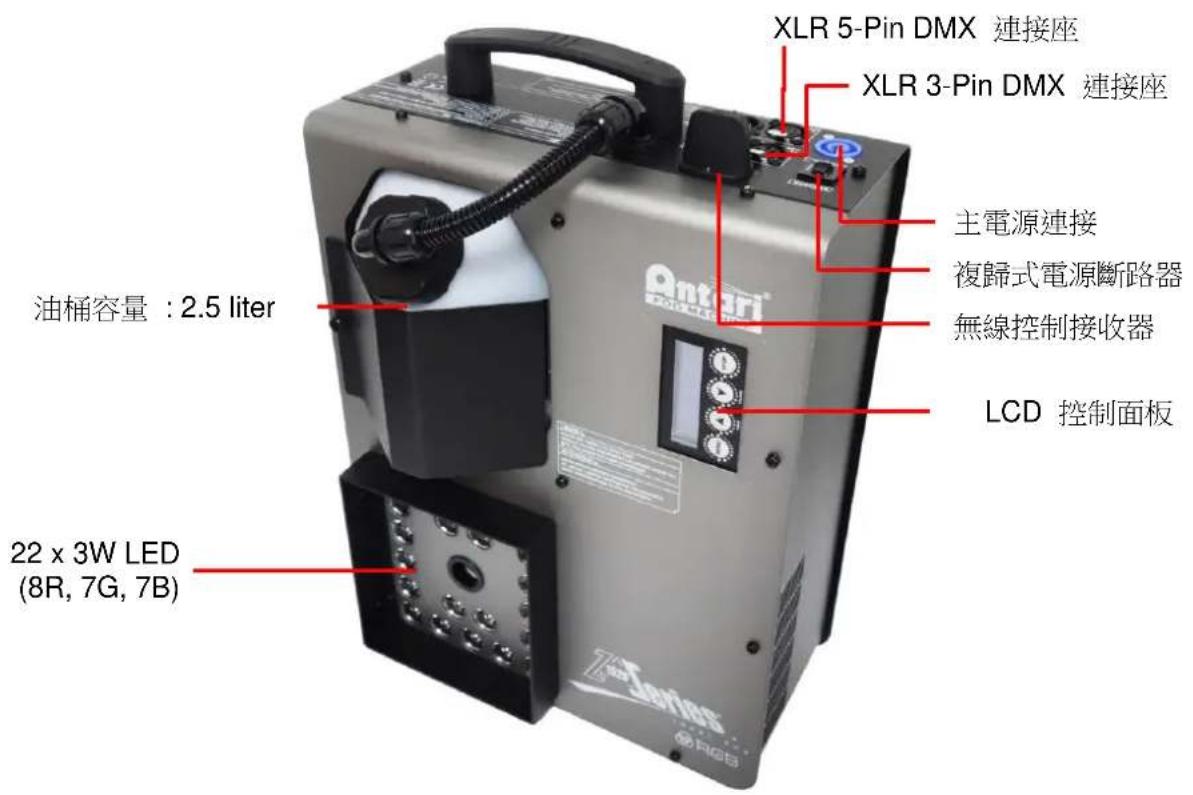

機器外觀概述
設定安裝
步骤1: 將機器平放於平坦的表面，機器周圍至少應保留50公分的空間。
步骤2: 將FLC氣柱機專用煙霧水注入機器所附的油桶。
步骤3：將機器連接電源。連接之前，確認機器背後技術標籤上所標示要求功率，與電源相符。
請務必將機器連結到有保護的電路，並確保有正確地接地，以避免觸電的危險。
步驟4：啟動機器電源，使機器開始加溫。溫機到工作溫度大約需時5分鐘。一旦機器達到工作溫度，LCD控制面板會顯示"Ready To Fog”。表示機器已經準備好並進行操作。
步骤5：欲開始輸出煙霧，將機器正面控制面板上的Volume按下開始煙霧輸出。
步驟6：需關閉本機時，按下STOP並將Powercon轉至OFF的位置。
控制面板操作
使用機器正面的數位控制面板進行操作控制。
ANTARI Z-1520 RGB
Ready to Fog
按鈕
功能
[MENU]
瀏覽所有設定清單
[UP]/[TIMER]
增加數值/啟動 定時模式
[DOWN]/[VOLUME]
減少數值/啟動輸出量模式
[STOP]
停止 定时/输出量模式
控制清單
DMX512
設定 DMX 從 1 至 504 的位址 (本機佔用 8 個 DMX 頻道)。
Address: 1
Stand Alone
設定機器為主從模式（由箭頭上下鍵選擇，該機器為主或從）。
Set Master
Color Mode
開啟或關閉 LED燈選項。
On
Color Mode
選擇LED燈已預設在機器上的10種固定顏色模式。
Marco:01
Color Mode
Chase:01
選擇 LED燈自走變換的
15種顏色模式。
Timer
Interval 15 Sec
設定每次煙霧輸出間隔，範圍是 15 至 360 秒。
Timer
Duration 5 Sec
設定持續煙霧輸出時間，範圍是1至5秒。
（在設定為每次輸出3秒的模式下，效果最好）
Wireless Setting
On
啟動或關閉無線控制功能(利用上下鍵啟動或關閉)。
Wireless Setting
Button A:M01
利用 W-2 無線控制器上的 A 鍵紀錄最常用的顏色，
選擇自 macro (已設定)的 10 種 或 chase (自走) 的 15 種選項。
Wireless Setting
Button B:M01
利用 W-2 無線控制器上的 B 鍵紀錄第二常用顏色，
選擇自 macro (已設定)的 10 種或 chase (自走) 的 15 種選項。
Wireless Setting
Button C:M01
利用 W-2 無線控制器上的 C 鍵紀錄第三常用顏色，
選擇自 macro (已設定)的 10 種或 chase (自走) 的 15 種選項。
Wireless Setting
Button D:M01
利用 W-2 無線控制器上的 D 鍵紀錄第四常用的顏色，
選擇自 macro (已設定)的 10 種或 chase (自走) 的 15 種選項。
LED Setting
Fog Only
設定 LED燈功能在噴煙時才亮起，或是待機就一直恆亮著。
LED Fade Out
Delay: 0 Sec
設定LED(煙霧輸出後)關閉的延遲時間，範圍是0至5秒鐘。
Run Last Setting
On
啟動/關閉前次使用最後設定功能。
Antari Z-1520 無線控制器使用說明

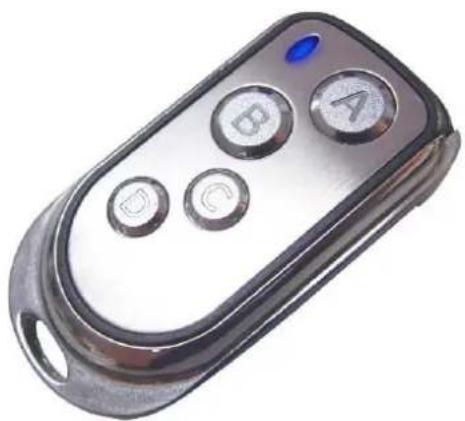

- W-2 發射器
-發射器：使用 27A12V電池
- 接收距離：50公尺的開放空間(無障礙空間)
-W-2無線發射器配有四個按鈕，可用來啟動使用者設定好的煙霧與LED效果。
W-2 無線發射器
*接收器
- 接收器在經過測試之後會固定在 Z-1520 的機器後板上，請勿嘗試將它拔除。
無線接收器
無線控制可以透過控制面板設定，可以透過控制清單設定四個按键。

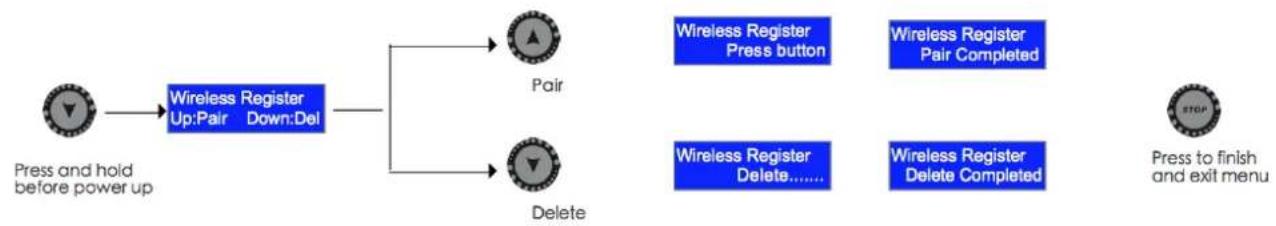

*設定功能：
1.接收器能與發射器對頻及取消對頻。
2. 每個接受器可以與 10 組發射器對頻。
3. 按照以下步驟來取消與對頻無線發射器
步驟 1:關閉 Z-1520 RGB 燒光氣柱機
步驟2：按住[DOWN/箭頭向下]按鍵
步驟3：啟動機器，當LCD螢幕亮起時，放開[DOWN/箭頭向下]按鍵。
步驟 4: 按照以下步驟來取消與對頻無線發射器
更換W-2無限發射器電池
當您發現無線控制的接收距離縮短，可能是電池的電力不足，需要更換。請將 W-2 發射器背後的三個螺絲旋開，打開背蓋。用同樣是 27A/12V 的電池做更換。

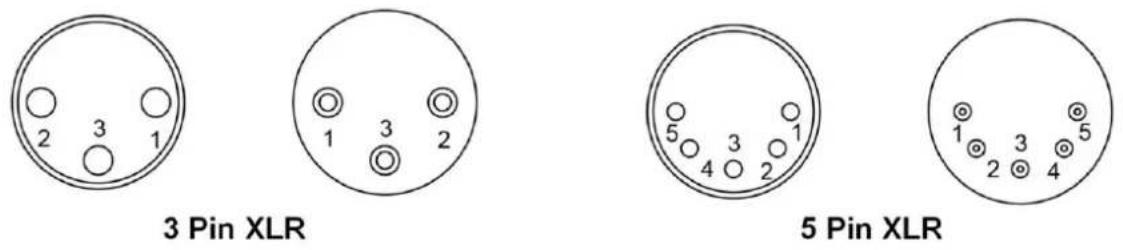

DMX連接PIN的接點說明
本機可提供3Pin或5PinXLR的DMX連接選擇。下方為Pin的接點說明：
| Pin | 功能 |
| 1 | 接地 |
| 2 | 數據- |
| 3 | 數據+ |
DMX 通道功能
| 通道1 | DMX 數值範圍 | 功能 |
| 煙霧輸出量 | 0-4 5-255 | 煙霧輸出關閉 煙霧輸出開啟 |
| 頻道 2 | DMX 數值範圍 | 功能 |
| 红色 LED | 0-255 | 0-100% |
| 頻道 3 | DMX 數值範圍 | 功能 |
| 綠色 LED | 0-255 | 0-100% |
| 頻道 4 | DMX 數值範圍 | 功能 |
| 藍色 LED | 0-255 | 0-100% |
| 頻道 5 | DMX 數值範圍 | 功能 |
| Chase/ 自走 | 1-15 | Chase 1 |
| 16-31 | Chase 2 | |
| 32-47 | Chase 3 | |
| 48-63 | Chase 4 | |
| 64-79 | Chase 5 | |
| 80-95 | Chase 6 | |
| 96-111 | Chase 7 | |
| 112-127 | Chase 8 | |
| 128-143 | Chase 9 | |
| 144-159 | Chase 10 | |
| 160-175 | Chase 11 | |
| 176-191 | Chase 12 | |
| 192-207 | Chase 13 | |
| 208-223 | Chase 14 | |
| 224-255 | Chase 15 | |
| 頻道 6 | DMX 數值範圍 | 功能 |
| Chase Speed/自走速度 | 0-255 | 每分鐘 0-255 際 |
| 頻道 7 | DMX 數值範圍 | 功能 |
| Master Dimmer 主控調光器 | 0-255 | 0-100% |
| 頻道 8 | DMX 數值範圍 | 功能 |
| Strobe/閃動速度 | 0-255 | 1-20 Hz |
煙油的使用
Z-1520 RGB燈光器柱機，僅能使用AntariFLC氣柱機專用煙霧油。機器使用FLC氣柱機專用煙霧油進行測試與校正，使用煙霧油將產生最佳的煙霧效果。使用其他的煙霧油，將導致機
器故障並保固失效。
維護保養
·請保持機器清潔，不要讓機器髒汗。
- 可以使用空氣壓縮機，吸塵器或軟刷除去機器上的灰塵。
- 機殼可使用濕布擦拭。
- 存放或收起機器前，請確認機器完全冷卻，以避免幫浦或電熱管產生冷凝。
·建議每月至少讓機器溫機並運轉一次，以保持機器處於最佳的性能和輸出條件。
- 機器上過多的灰壓，液體殘於累積的髒汗會降低機器工作性能，並導致散熱不良。

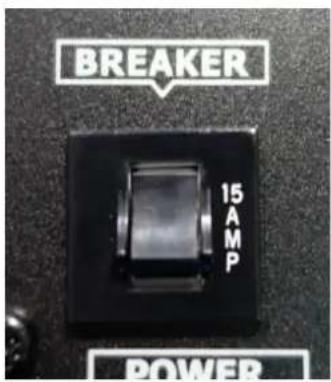

重新設置復歸式電源斷路器
重新設置復歸式電源斷路器前，請關閉電源。並限使用同樣類型與等級的複歸式電流斷路器。
第1步：關閉電源
第2步：將復歸式電源斷路器轉至ON的位置
第3步：開啟機器測試
複歸式電源斷路器
$$ \begin{array}{l} 1 2 0 \mathrm {V} = 1 5 \mathrm {A} 2 5 0 \mathrm {V} \ 2 3 0 V = 9 A 2 5 0 V \ \end{array} $$
規格資料
電壓 120V60Hz
230V 50Hz
複歸式電源斷路器 120V = 15A250V
230V = 9A250V
控制方式DMX512，手動控制，有線遙控，無線控制
DMX 頻道 使用 8 通道
電源連接座 Neutrik Powercon
DMX數據連接座 3-pin及5-pin XLR
外型尺寸 L418mm×W295mm×H210mm
净重 10.
