BEDIENUNGSANLEITUNG Z1520 Antari

Pas 1 : Débrancher l'appareil. Pas 2 : Mettez le disjoncteur en mode "ON" Pas 3 : Démarrer la machine pour tester le fonctionnement. Fusible 120V = 15A 250V 230V = 9A 250V Caractéristiques Techniques23 Alimentation 120V 60Hz 230V 50Hz Fusible 120V = 15A 250V 230V = 9A 250V Puissance Consommation AC-120V/230V,1550W Temps de chauffage 5 min. (env.) Rayon d'émission 5 mètres de haut, 1 mètre de largeur Durée de débit max 8 secondes Contenu du réservoir 2.4 L Consommation de liquide 25 ml/10 sec. Compatible liquide Antari FLC à base d'eau liquide Option de contrôle DMX 512, manuellement, timer, télécommande sans fil Canaux DMX 8 canaux Connexion alimentation Neutrik Powercon Connexion DMX XLR 3 pôles et 5 pôles Dimensions L 418 x I 295 x H 210 mm Poids sec 10.4 kg24 Bedienungsanleitung - Deutsch Safety Information Vor Benutzung der Maschine bitte unbedingt diese Bedienungsanleitung sorgfältig lesen. Sie enthält wichtige Informationen zur Sicherheit, Installation, Benutzung und Wartung. Bitte beachten Sie alle Warnhinweise und Anweisungen in dieser Bedienungsanleitung und auf Ihrem Gerät. Wenden Sie sich an Ihren Fachhändler, wenn Sie Fragen zur sicheren Bedienung des Geräts haben sollten. ․ Vor Nässe schützen. ․ Verwenden Sie bitte ausschließlich dreiadrige, geerdete Steckdosen, um eine Stromschlaggefahr zu vermeiden. ․ Vor Inbetriebnahme darauf achten, dass das Gerät an die richtige Spannung angeschlossen wird. Betreiben Sie das Gerät nicht, wenn die Spannungsangaben nicht übereinstimmen. ․ Vor Wartungsarbeiten und nach dem Betrieb trennen Sie bitte das Gerät vom Netz oder schalten es aus. ․ Nur innerhalb geschlossender Räume betreiben! Vor Nässe schützen. Sollte Nebelflüssigkeit ausgelaufen sein, trennen Sie das Gerät vom Netz und reinigen Sie es mit einem feuchten Tuch. Sollte Nebelflüssigkeit ins Innere der Maschine gelangen, trennen Sie die Maschine bitte sofort vom Netz. Kontaktieren Sie bitte einen Servicetechniker oder Ihren Antari-Händler, bevor Sie die Maschine erneut benutzen. ․ Im Innern der Maschine befinden sich keine vom Benutzer zu wartenden Teile. Wenden Sie sich an Ihren autorisierten Fachhändler für Wartungs- und Servicearbeiten.25 ․ Nur für Erwachsene. Betreiben Sie das Gerät niemals unbeaufsichtigt. ․ Betreiben Sie das Gerät in gut belüfteten Räumen. Um eine ausreichende Belüftung zu gewährleisten, halten Sie bitte einen Mindestabstand von etwa 50 cm um und über dem Gerät ein. ․ Mischen Sie niemals entzündliche Flüssigkeiten jeglicher Art (Ö l, Gas, Duftstoffe) unter die Nebelflüssigkeit. ․ Halten Sie das Gerät während der Benutzung von entflammebaren Gegenständen fern. ․ Verwenden Sie nur die Antari-Nebelflüssigkeit oder andere hochwertige Flüssigkeiten, die von Ihrem Händler empfohlen wurden. Andere Nebelflüssigkeiten können zum Verstopfen oder zu Beschädigungen des Geräts führen. ․ Sollte Ihre Antari-Nebelmaschine einmal nicht mehr ordnungsgemäß arbeiten, schalten Sie sie bitte sofort ab. Nehmen Sie bitte mit Ihrem Antari-Händler Kontakt auf. ․ Entleeren Sie den Tank immer, bevor Sie das Gerät verschicken oder transportieren. ․ Nebelflüssigkeit kann ein Gesundheitsrisiko darstellen, wenn es verschluckt wird. Trinken Sie niemals Nebelflüssigkeit. Bewahren Sie Nebelflüssigkeit sicher auf. Sollten Sie Nebelflüssigkeit verschlucken oder sollten die Haut oder die Augen damit in Berührung kommen, konsultieren Sie bitte sofort einen Arzt. Auspacken und Prüfen der Maschine Ö ffnen Sie nach dem Erhalt der Maschine den Versandkarton und stellen Sie sicher, dass alle Teile, die für den Betrieb des Systems notwendig sind, in einem einwandfreien Zustand eingetroffen sind. Wenn Ausrüstungsteile fehlen oder beschädigt sein sollten, nehmen Sie bitte sofort mit Ihrem Antari-Händler Kontakt auf. Lieferumfang: 1 x Z-1520 RGB Nebelmaschine 1 x W-2 Funkfernbedienung 1 x Netzkabel 1 x Bedienungsanleitung26 Geräteabmessungen

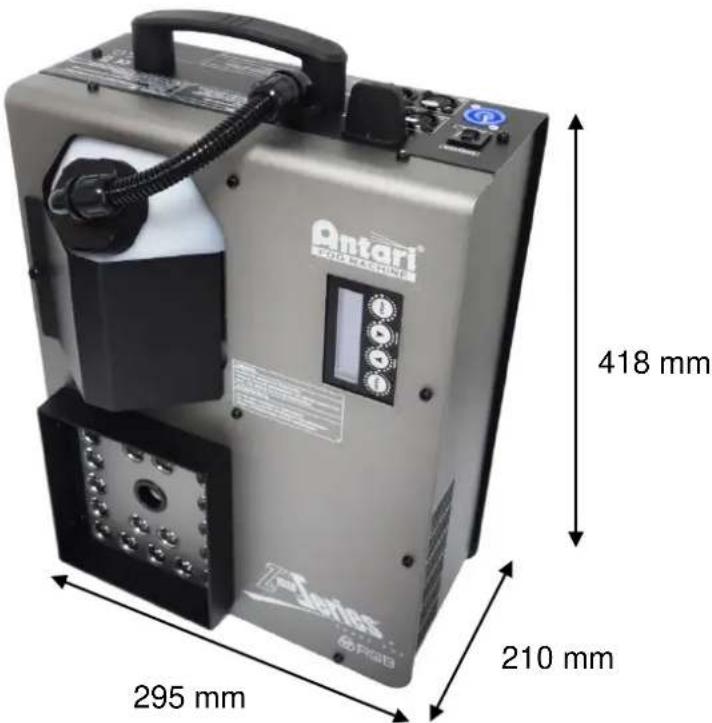

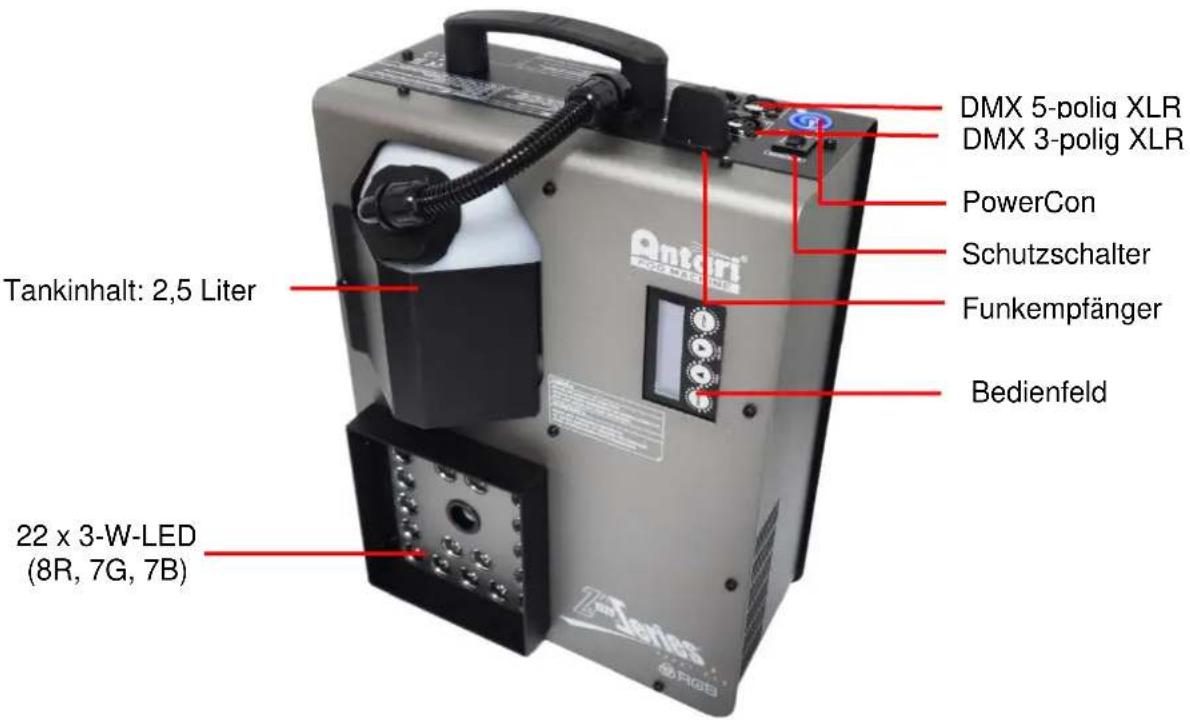

210 mm 418 mm 295 mm Tankinhalt: 2,5 Liter 22 x 3-W-LED (8R, 7G, 7B) Bedienfeld DMX 3-polig XLR DMX 5-polig XLR PowerCon Schutzschalter Funkempfänger27 Inbetriebnahme Schritt 1: Installieren Sie die Nebelmaschine auf einer ebenen Oberfläche. Halten Sie bitte einen Mindestabstand von etwa 50 cm um und über dem Gerät ein. Schritt 2: Füllen Sie den Tank mit Nebelflüssigkeit. Schritt 3: Stecken Sie den Netzstecker in eine geerdete Schutzkontaktsteckdose ein. Die Angabe des zulässigen Spannungsbereichs finden auf der Rückseite der Maschine. Verwenden Sie bitte ausschließlich dreiadrige, geerdete Steckdosen, um eine Stromschlaggefahr zu vermeiden. Schritt 4: Schalten Sie die Maschine ein und warten Sie die Aufheizphase ab. Die Aufheizphase ist nach ca. 5 Minuten abgeschlossen. Während der Aufheizphase kann noch kein Nebel ausgestoßen werden. Sobald die Aufheizphase beendet ist, zeigt das Display “Ready To Fog”. Die Maschine ist nun bereit zum Nebelausstoß. Schritt 5: Drücken Sie die Taste VOLUME ▼ am Bedienfeld, um den Nebelausstoß zu aktivieren. Schritt 6: Drücken Sie die Taste STOP und drehen Sie das Netzkabel in die OFF-Stellung, um die Maschine auszuschalten. Bedienung Bedienfeld Die Bedienung der Maschine erfolgt über das Bedienfeld mit LCD-Anzeige auf der Geräteoberseite.28 Taste Funktion [MENU] Zum Anwählen von Funktionen ▲ [UP]/[TIMER] Zum Erhöhen eines Werts oder zur Auswahl einer Option/Zum Aktivieren des Timer-Betriebs ▼ [DOWN]/[VOLUME] Zum Verringern eines Werts oder zur Auswahl einer Option/Zum Aktivieren des Dauerbetriebs [STOP] Zum Stoppen des Nebelausstoßes oder zum Aufrufen der Startanzeige

DMX/W-DMX-Adresse zwischen 1 und 504 einstellen

Maschine als Master- oder Slave-Gerät definieren LEDs ein-/ausschalten

LED-Farbe auf Makro 1 bis 10 einstellen

LEDs auf Lauflichteffekt 1 bis 15 einstellen Antari Z-1520 RGB DMX512 Address: 1 Stand Alone Set Master Color Mode

Nebeldauer zwischen 1 und 5 Sekunden einstellen

Funkbetrieb ein-/ausschalten

Taste A auf Funkfernbedienung auf Makro 1 bis 10 oder Lauflichteffekt 1 bis 15 einstellen oder deaktivieren Taste B auf Funkfernbedienung auf Makro 1 bis 10 oder Lauflichteffekt 1 bis 15 einstellen oder deaktivieren Taste C auf Funkfernbedienung auf Makro 1 bis 10 oder Lauflichteffekt 1 bis 15 einstellen oder deaktivieren Taste D auf Funkfernbedienung auf Makro 1 bis 10 oder Lauflichteffekt 1 bis 15 einstellen oder deaktivieren LEDs nur bei Nebelausstoß an oder immer an

Zeitverzögerung für LEDs zwischen 0 bis 5 Sekunden einstellen

Mit letzter Einstellung starten ein-/ausschalten

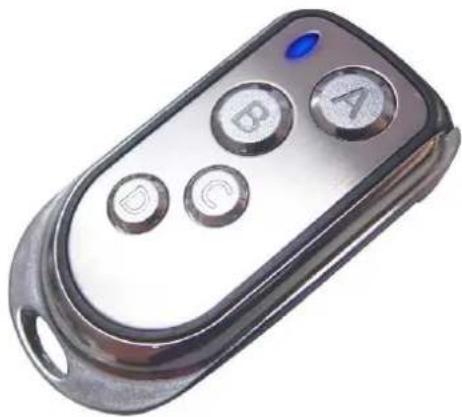

Wireless Setting Button A:M01 Wireless Setting Button B:M01 Wireless Setting Button C:M01 Wireless Setting Button D:M01 LED Setting Fog Only LED Fade Out Delay: 0 Sec Run Last Setting On30 Funkfernbedienung Das Funkfernsteuersystem W-2 besteht aus einer Sendeeinheit mit vier benutzerdefinierbaren Tasten für den Nebelausstoß und den LED-Farben sowie einer Empfängereinheit, die an der Maschine angebracht ist. W-2 Sendeeinheit

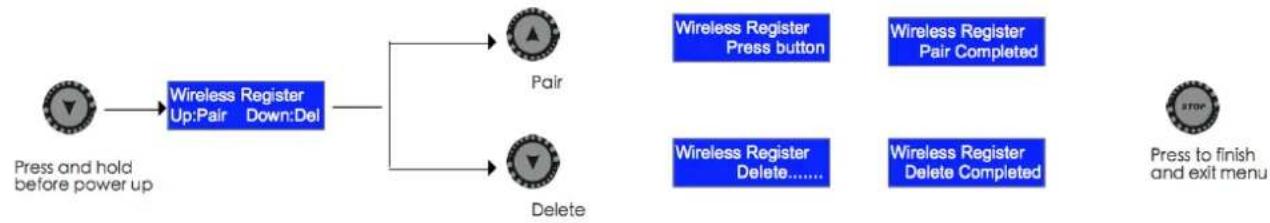

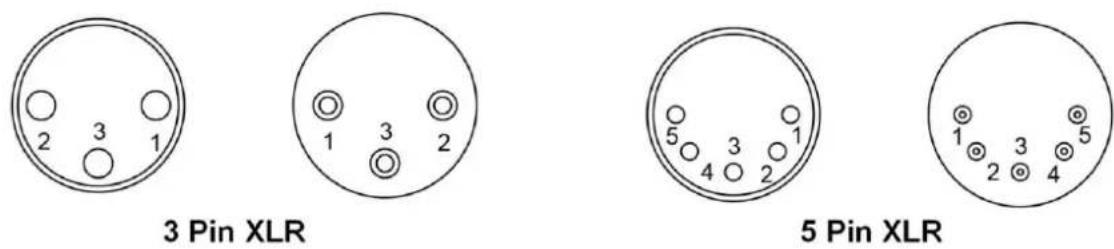

Funkempfänger Die Funkeinstellungen erfolgen über das Bedienfeld (siehe Abschnitt Menüeinstellungen). Mit der Sendeeinheit lässt sich der Nebelausstoß per Funkübertragung über eine Distanz von bis zu 50 Metern auslösen (Freiluftstrecke). Sendeeinheiten zuweisen Sendeeinheiten lassen sich dem Empfänger zuweisen und wieder trennen. Jeder Empfänger kann von bis zu 10 Sendeeinheiten gesteuert werden. Führen Sie folgende Schritte aus, um eine Sendeeinheit zuzuweisen oder zu trennen. Schritt 1: Schalten Sie die Maschine aus.31 Schritt 2: Halten Sie die Taste [DOWN] gedrückt Schritt 3: Schalten Sie die Maschine ein und lassen Sie die Taste [DOWN] los, sobald die LCD-Anzeige blinkt. Schritt 4: Machen Sie Ihre Einstellungen wie im Abschnitt Menüeinstellungen beschrieben. Batteriewechsel am Sender Lässt die Reichweite des Senders nach, ist wahrscheinlich die Batterie verbraucht und muss ausgewechselt werden. Schrauben Sie dazu die Gehäuseabdeckung ab und entfernen Sie die verbrauchte Batterie. Legen Sie eine frische Batterie (27 A, 12 V) wie im Batteriefach angegeben ein und schrauben Sie die Gehäuseabdeckung wieder an. Belegung der DMX-Anschlüsse Die Maschine verfügt über 3-polige und 5-polige XLR-Anschlüsse für den DMX-Anschluss. Die nachfolgende Grafik zeigt die Belegung der Buchsen.

Data+32 DMX-Steuerfunktionen Kanal 1 DMX-Wert Funktion Nebelausstoß 0 – 4 5 – 255 aus (kein Ausstoß)

Kanal 2 DMX-Wert Funktion Rote LED 0-255 0-100% Kanal 3 DMX-Wert Funktion Grüne LED 0-255 0-100% Kanal 4 DMX-Wert Funktion Blaue LED 0-255 0-100% Kanal 5 DMX-Wert Funktion Lauflicht 1-15 16-31 32-47 48-63 64-79 80-95 96-111 112-127 128-143 144-159 160-175 176-191 192-207 208-223 224-255 Lauflicht 1 Lauflicht 2 Lauflicht 3 Lauflicht 4 Lauflicht 5 Lauflicht 6 Lauflicht 7 Lauflicht 8 Lauflicht 9 Lauflicht 10 Lauflicht 11 Lauflicht 12 Lauflicht 13 Lauflicht 14 Lauflicht 15 Kanal 6 DMX-Wert Funktion Lauflichtgeschwindigkeit 0-255 0-255 Schritte pro Min. Kanal 7 DMX-Wert Funktion Masterdimmer 0-255 0-100% Kanal 7 DMX-Wert Funktion Strobe 0-255 1-20 Hz33 Nebelflüssigkeit Bitte verwenden Sie die Antari-Nebelflüssigkeiten FLC oder andere hochwertige Nebelflüssigkeiten auf Wasserbasis. Die Maschine wurde mit dieser Flüssigkeit getestet und kalibriert, um die beste Leistung zu erzielen. Alle anderen Nebelflüssigkeiten können Beschädigungen am Gerät zur Folge haben. Schäden, die von anderen Nebelflüssigkeiten verursacht wurden, sind von der Garantie ausgeschlossen. Wartung ․ Achten Sie darauf, dass die Maschine nicht verunreinigt wird. ․ Entfernen Sie Staub von den Lüfteröffnungen mit einem Luftkompressor, Staubsauger oder einer weichen Bürste. ․ Verwenden Sie zur Reinigung des Gehäuses ein angefeuchtetes Tuch. ․ Spülen Sie das System unbedingt mit klarem Wasser nach jedem Betrieb, um Kondenswasser in der Pumpe oder dem Heizelement zu vermeiden. ․ Es ist empfehlenswert die Maschine monatlich zu betreiben, um die beste Leistung und das beste Ausstoßverahlten zu erziehlen. ․ Ü bermäßige Ansammlungen von Staub, Flüssigkeit und Schmutz führen zu einer Verschlechterung der Leistung und zu Ü berhitzung. Schutzschalter zurücksetzen Vor dem Rücksetzen ist das Gerät allpolig von der Netzspannung zu trennen. Setzen Sie nur Sicherungen gleichen Typs und Leistung ein. Schritt 1: Trennen Sie das Netzkabel von der Stromversorgung. Schritt 2: Bringen Sie den Schutzschalter in die ON-Stellung Schritt 3: Schalten Sie die Maschine für einen Funktionstest ein. Schutzschalter 120V = 15A 250V 230V = 9A 250V34 Technische Daten Spannungsversorgung 120V 60Hz 230V 50Hz Sicherung 120V = 15A 250V 230V = 9A 250V Stromverbrauch AC-120V/230V,1550W Aufwärmzeit 5 min. (ca.) Ausstoßweite 5 Meter hoch, 1 Meter weit Max. Ausstoßdauer 8 Sekunden Tankinhalt 2.4 L Fluidverbrauch 25 ml/10 s Empf. Flüssigkeit Antari FLC, Flüssigkeit auf Wasserbasis Steuerung DMX 512, manuell, Timer, Funkfernbedienung DMX-Kanäle 2 Kanäle Netzanschluss Neutrik Powercon DMX-Anschluss 3-polig und 5-polig XLR Maße L 418 x B 295 x H 210 mm Gewicht 10,4 kg35 中 文 使 用 手 冊
