Z1520 - Machine à effet Antari - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Machine à effet à brouillard, puissance de 1500 W, débit de brouillard de 200 m³/min, temps de préchauffage de 8 minutes.
Utilisation	Idéale pour les événements, concerts, spectacles et installations scéniques.
Maintenance et réparation	Vérifier régulièrement le niveau de liquide à brouillard, nettoyer les buses et les filtres pour un fonctionnement optimal.
Sécurité	Utiliser dans des espaces bien ventilés, éviter le contact direct avec la chaleur, ne pas obstruer les sorties d'air.
Informations générales	Compatible avec divers liquides à brouillard, poids de 10 kg, dimensions compactes pour un transport facile.

FOIRE AUX QUESTIONS - Z1520 Antari

Comment puis-je allumer la machine Antari Z1520 ?

Assurez-vous que la machine est correctement branchée à une source d'alimentation. Appuyez sur le bouton d'alimentation situé à l'arrière de la machine.

Pourquoi la machine ne produit-elle pas de brouillard ?

Vérifiez que le réservoir est rempli de liquide à effet. Assurez-vous également que la machine est suffisamment chaude avant d'utiliser l'effet de brouillard.

Quel type de liquide à effet dois-je utiliser avec l'Antari Z1520 ?

Utilisez uniquement des liquides à effet spécialement conçus pour les machines à brouillard. Évitez d'utiliser des liquides non recommandés, car cela pourrait endommager la machine.

Comment nettoyer ma machine Antari Z1520 ?

Pour nettoyer la machine, utilisez un nettoyant pour machine à brouillard. Suivez les instructions du fabricant pour le nettoyage régulier et le détartrage.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez que les piles de la télécommande sont chargées. Assurez-vous également que la machine est allumée et que la télécommande est dans la portée de la machine.

La machine émet-elle des bruits étranges, que dois-je faire ?

Si vous entendez des bruits inhabituels, éteignez immédiatement la machine et débranchez-la. Vérifiez si quelque chose bloque le ventilateur et contactez un service technique si le problème persiste.

Puis-je utiliser la machine à l'extérieur ?

La machine Antari Z1520 est conçue principalement pour une utilisation en intérieur. Si vous l'utilisez à l'extérieur, assurez-vous qu'elle est protégée contre les intempéries.

Comment régler l'intensité du brouillard ?

L'intensité du brouillard peut être réglée à l'aide du panneau de contrôle ou de la télécommande, selon le modèle. Consultez le manuel d'utilisation pour des instructions spécifiques.

MODE D'EMPLOI Z1520 Antari

Notices de sécurité

En vue d'utiliser correctement votre nouvel appareil, veuillez lire attentivement ce mode d'emploi. Pour assurer la longévité et le bon fonctionnement de votre machine à fumée, veuillez lire attentivement les instructions suivantes concernant le maniement, la sécurité et l'entretien. Veuillez suivre toute instruction de sécurité appliquée sur le boîtier de votre générateur à fumée Antari.

Si vous avez des questions sur l'usage de la machine en toute sécurité, contactez votre revendeur Antari.

• Protégé de l'humidité. Utilisez uniquement des prises de courant à terre à 3 broches.
• Avant la première mise en marche, assurez-vous que l'appareil soit branché à l'alimentation correcte. Ne jamais utiliser la machine quand la voltage n'est pas correcte.
• Débranchez l'appareil du secteur avant d'entretien ou quand vous n'utilisez pas la machine. L'appareil a été conçu pour un emploi dans des locaux clos. Protégez de l'humidité. Si du liquide is spilled, débranchez l'appareil du secteur et nettoyez la machine avec un chiffon sec. Si du liquide avait pénétré à l'intérieur de l'appareil, débranchez-le immédiatement et contactez un technicien ou votre revendeur Antari avant de le réutiliser.
• À l'intérieur de l'appareil, il n'y a aucune partie qui ait besoin d'être révisée. Ne jamais essayer de réparer le produit parce qu'il peut détruire la machine. L'usage de cet appareil n'est prévu que pour les femmes. Ne jamais faire marcher

sans surveillance.

• Installez l'appareil à un endroit bien aéré. Pour garantir une aération suffisante, laissez un espace libre de 50 cm tout autour de l'appareil.
• Ne jamais mélanger des liquides enflammables gazeux ou huileux avec le liquide à fumée.
• Respectez une distance minimum de 50 cm entre le bec de la machine et les matériaux enflammables.
• Employez uniquement des liquides à fumée de haute qualité à base d'eau Antari FLC ou liquides recommandés par votre revendeur. D'autres liquides à fumée pourraient causer des problèmes d'encrassage ou des crachotements.
• Si votre machine à fumée Antari ne fonctionne plus correctement, éteignez-la immédiatement. Si vous pouvez, contactez votre revendeur Antari.
• Faites attention à ce que le réservoir soit toujours complètement vidé avant d'envoyer ou de transporter l'appareil.
• Ne jamais avaler le liquide à fumée. Stocker avec prudence. Si c'était tout de même le cas, consultez un médecin immédiatement.

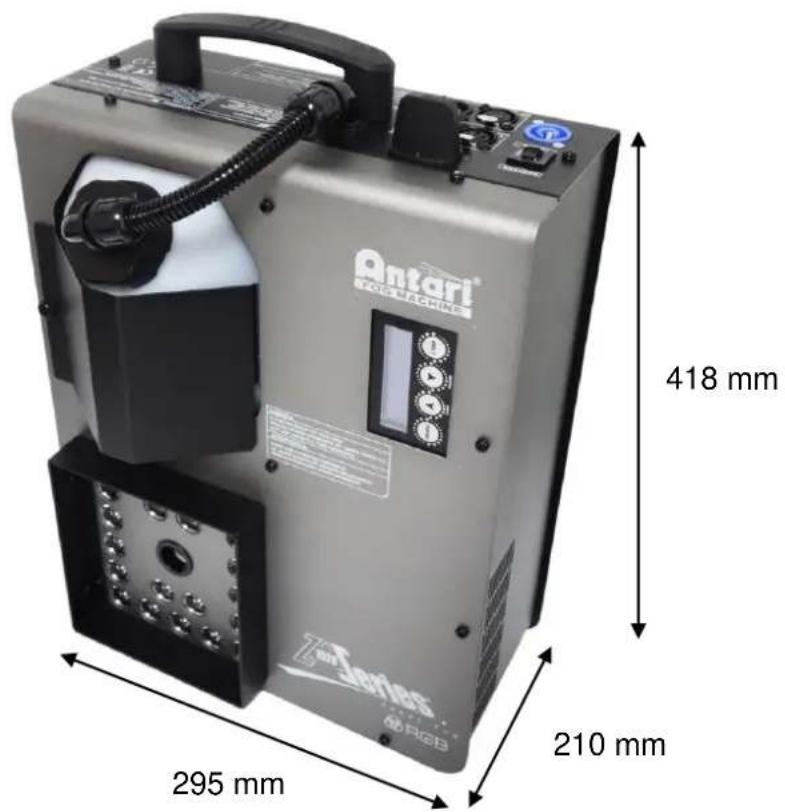

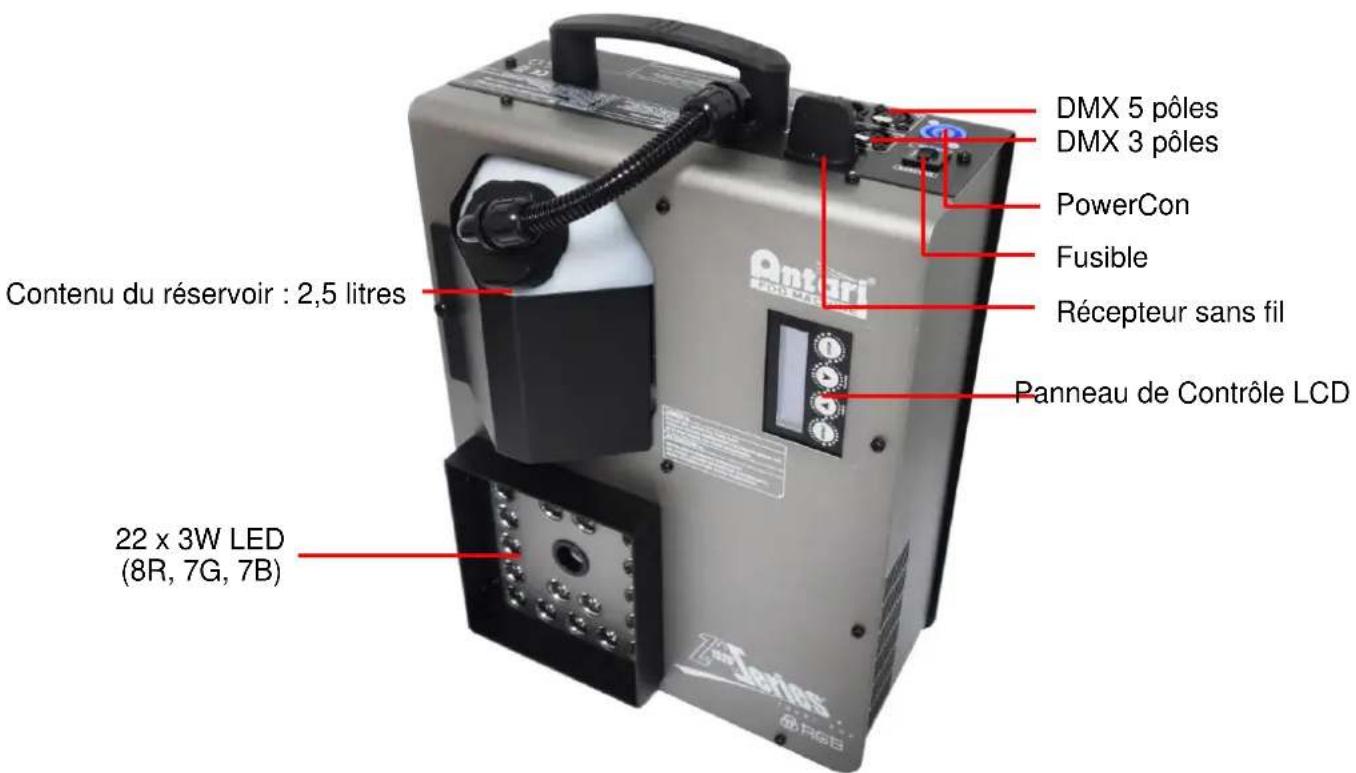

Déballage & inspection

Ouvrez le carton extérieur et assurez-vous que toutes les pièces n'aient subi aucun dommage durant leur transport. En cas de livraison endommagée ou incomplète, contactez immédiatement votre revendeur Antari.

Contenu de la livraison: 1 x Z-1520 RGB Fogger

1 x W-2 Contrôleur sans fil

1 x Câble d'alimentation

1 x Mode d'Emploi

Mise en service

Pas 1: Placez la machine à fumée sur une surface plane et laissez un espace libre de 50 cm tout autour de la machine.

Pas 2: Employez uniquement des liquides à fumée de haute qualité à base d'eau recommandée par votre revendeur.

Pas 3: Branchez la fiche d'alimentation dans une prise de courant avec terre. Veuillez voir l'affichage du type pour chercher l'information sur l'alimentation.

Avant la première mise en marche, assurez-vous que l'appareil soit branché à l'alimentation correcte.

Pas 4 : Veuillez mesurer la machine en service. La machine commence à chauffer. Le temps de chauffage prend environ 5 minutes. Quand le temps de chauffage est terminé, l'écran indique “Ready To Fog” et l'émission de fumée est possible. Après, l'émission de fumée est possible.

Pas 5: Pour activer le débit de fumée, appuyez sur le bouton VOLUME.

Pas 6: Mettre la machine hors de service avec le bouton STOP et en débranchez-le du secteur.

Panneau de contrôle

Vous pouvez contrôler l'appareil avec le panneau de contrôle sur la partie supérieure de l'appareil.

ANTARI Z-1520 RGB

Ready to Fog

Bouton fonction

[MENU] Pour sélectionner des fonctions

[UP]/[TIMER] Pour augmenter une valeur ou choisir entre options /

Pour activer le mode Timer

[DOWN]/[VOLUME] Pour diminuer une valeur ou désir entre options /

Pour activer le mode continu

[STOP] Pour inactiver le début de fumée ou acceder

l'affichage de démarrage

Réglage de menu

DMX512

Adresse : 1. Réglage de l'adresse DMX512 entre 1 et 504.

Stand Alone Configurer la machine comme Master (appareil principal) ou

Set Master Slave (appareil secondaire).

Mode couleur LEDs marche/arrêt

Mode couleur Réglage des couleurs LED de macro 1 à 10.

Macro:01

Mode couleur récalée de la lumière défilante LFD de 1 à 15

Chase:01

Timer

Intervalle 15 Sec

Réglage de l'intervalle entre 10 et 360 secondes.

Timer

Duration 5 Sec

Réglage de la durée entre 1 et 5 secondes.

Fonction sans fil marche/arrêt

Paramètres sans fil

Button A: M01

Configurer le bouton A sur la télécommande pour macro 1 à 10 ou pour lumière défilante 1 à 15 ou déactiver.

Button B: M01

Configurer le bouton B sur la télécommande pour macro 1 à 10 ou pour lumière défilante 1 à 15 ou déactiver

Button C: M01

Configurer le bouton C sur la télécommande pour macro 1 à 10 ou pour lumière défilante 1 à 15 ou déactiver.

Wireless Setting

Button D: M01

Configurer le bouton sur la télécommande pour macro 1 à 10 ou pour lumière défilante 1 à 15 ou déactiver.

LED Setting

Fog Only

LED ne s'allument qu'avec débit du fumée ou brillent tout le temps.

LED Fade Out

Delay: 0 Sec

Réglage temporisation LED entre 0 et 5 secondes.

Restaurer Dernier Paramètre

Activer/Désactiver démarrage avec fonction dernière.

Opération sans fil

Le contrôle sans fil W-2 se compose d'un transmetteur avec quatre boutons personnalisés pour activer le débit de fumée et les réglages LED ainsi qu'un récepteur fixé sur l'appareil.

W-2 transmetteur sans fil

Récepteur sans fil

Vous pouvez ajuster les réglages sans fil avec le panneau de contrôle; veuillez vous référer au chapitre sur la Réglage de menu.

Avec le transmetteur, il est possible de débiter la fumée d'une distance de 50 mètres au maximum (avec ligne de visée).

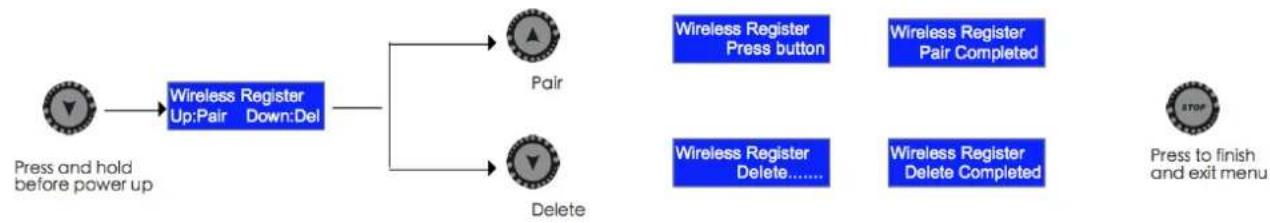

Connexion transmetteurs

Les transmetteurs peuvent être connectés avec le et déconnectés du récepteur. 10 transmetteurs sans fil peuvent fonctionner en parallèle avec un récepteur. Veuillez suivre les étapes suivantes.

Pas 1: Mettez la machine hors de service. Pas 2: Maintenez le bouton [DOWN] pressé. Pas 3: Mettez la machine en service et relachez le bouton [DOWN] quand l'écran clignote. Pas 4 : Voir le réglage de menu pour connecter et déconnecter les transmetteurs.

Remplacer la batterie

Si la portée de la télécommande diminue, la batterie est morte et doit être remplacée.

Enlever le couvercle sur la face arrière de la télécommande pour éloigner la batterie. On utilise une pile bouton 27A 12V.

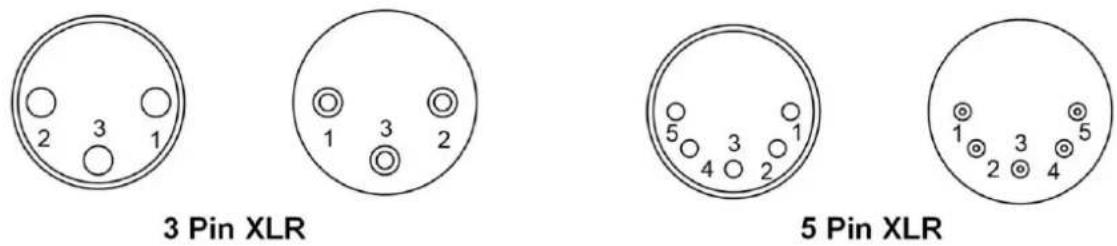

Configuration de la connexion DMX

La machine possède des fiches XLR 3 pôles et 5 pôles pour connecter un contrôleur DMX. Le graphique ci-dessous montre la configuration des fiches.

Contact	Fonction
1	Masse
2	Signal-
3	Signal+

Fonctions DMX

Canal 1	Valuers DMX	Fonction
Fumée	0-45-255	arrêt (aucun dégagement de fumée) marché
Canal 2	Valuers DMX	Fonction
LED rouge	0-255	0-100%
Canal 3	Valuers DMX	Fonction
LED vert	0-255	0-100%
Canal 4	Valuers DMX	Fonction
LED bleu	0-255	0-100%
Canal 5	Valuers DMX	Fonction
Chase (lumière défilante)	1-15	Chase 1
	16-31	Chase 2
	32-47	Chase 3
	48-63	Chase 4
	64-79	Chase 5
	80-95	Chase 6
	96-111	Chase 7
	112-127	Chase 8
	128-143	Chase 9
	144-159	Chase 10
	160-175	Chase 11
	176-191	Chase 12
	192-207	Chase 13
	208-223	Chase 14
	224-255	Chase 15
Canal 6	Valuers DMX	Fonction
Vitesse de chase	0-255	0-255 paliers par min.
Canal 7	Valuers DMX	Fonction
Master dimmer	0-255	0-100%
Canal 2	Valuers DMX	Fonction
Stroboscope	0-255	1-20 Hz

Liquide

Employez uniquement des liquides à fumée de haute qualité à base d'eau Antari FLC ou liquides recommandés par votre revendeur. La machine est testée avec ce liquide pour la puissance plus haute. Autres liquides peuvent endommager la machine. Des casses causées du fait de l'usage de liquide different ne sont pas inclus dans la garantie.

Nettoyage et maintenance

• Faites toujours attention de ne pas polluer le liquide à fumée.
• Enlevez la poussière des orifices d'aération avec un compresseur d'air, aspirateur ou une brosse tendre.
• Toujours nettoyer la machine avec un chiffon sec. Utiliser de l'eau distillée pour purger la machine avant de l'entreposage. Il est recommandé de utiliser la machine une fois par mois.
• Poussière, liquide et boue excessives provoquent la surchauffe de l'objet de chauffage.

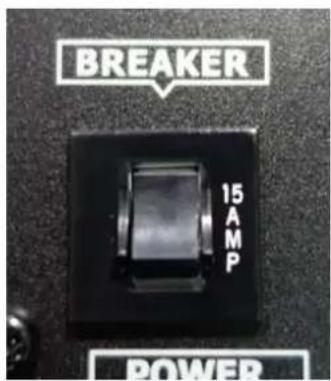

Remplacer le fusible

Avant le remplacement du fusible, débrancher l'appareil. Toujours replacer un fusible par un autre de modèle identique.

Pas 1: Débrancher l'appareil.

Pas 2: Mettez le disjoncteur en mode "ON"

Pas 3: Démarrer la machine pour tester le fonctionnement.

Fusible

120V = 15A 230V = 9A 250V = 250V =

Caractéristiques techniques

Alimentation 120V 60Hz

230V 50Hz

Fusible 120V = 15A250V

230V = 9A 250V

Puissance Consommation AC-120V/230V, 1550W

Temps de chauffage 5 min. (env.)

Rayon d'émission 5 mètres de haut, 1 mètre de largeur

Durée de début max 8 secondes

Consommation de liquide 25 ml/10 sec.

Compatible liquide Antari FLC à base d'eau

Option de contrôle DMX 512, manuellement, timer, télécommande sans fil

Canaux DMX 8 canaux

Connexion alimentation Neutrik Powercon

Connexion DMX XLR 3 pôles et 5 pôles

Dimensions L 418 x l 295 x H 210 mm

Poids sec 10.4 kg
