BEDIENUNGSANLEITUNG F3 Fazer Antari

Vielen Dank, dass Sie sich für den ANTARI F-3 Fazer entschieden haben. Die Maschine ist integriert in einem stapelbaren Flightcase, das für hohe Beanspruchung ausgelegt ist und den leichten Transport erhögt. Die Maschine besitzt ein ergonomisches Design und ist sehr benutzerfreiendlich. Sie produziert feinen und trockenen Nebel und ist absolut geräuscharm im Betrieb.

Vor Benutzung der Maschineitte unbedingt these Bedienungsanleitung sorgfaltig lessen. Wenn Sie die Hinweise in dieser Bedienungsanleitung beachten, konnen Sie sich in den nachsten Jahren auf eine zuverlassicige und überzeugende Leistung ihrer Antari-Maschine freuen.

Bitte beachten Sie alle auf Ihrer Antari-Maschine angebrachten Warnhinweise und Anweisungen.

Stromschlaggefahr

Vor Nasse schützen.
■ Verwenden Sieitte ausschlieBlich 3-adrige, geerdete Steckdosen. Vor Inbetriebnahme daraufauf achten, dass das Gerat an die richtige Spannung angeschlssen wird.
Nach dem Betrieb trennen Sieitte die Maschine vom Netz.
- Diese Maschine ist nicht wassergeschützt. Sollte Feuchtigkeit, Wasser oder Flüssigkeit ins Innere der Maschine gelangen, trennen Sie die MaschineIBEtse sofort vom Netz.

Kontaktieren Sieitte einen Servicetechniker oder ihren Antari-Handler,bevor Sie die Maschine erneut benutzen.

Brandgefahr

Im Innern der Maschine befinden sich keine vom Benutzer zu wartenden Teile. Wenden Sie sich an ihren autorisierten Fachhändler für Wartungs- und Servicearbeiten.itte versuchen Sie nicht, das Gehäuse auseinanderzubauen oder zu verändern. Bei Nichtbeachtung kann das Gerät beschädigt werden oder Verbrennungsgefahr bestehen!
Nur für Erwachsene. Die Maschine muss außerhalb der Reichweite von Kindern installiert werden. Betreiben Sie das Gerät niemals unbeaufsichtigt.
Betreiben Sie das Gerät in gut belufteten Räumen. Um eine ausreichende Belüftung zu gewährleisten, halten Sieitte einen Mindestabstand von etwa 50 cm um und über dem Gerät ein.
■ Mischen Sie niemals entzündliche Flüssigkeiten jeglicher Art (Öl, Gas, Duftstoffe) unter die Nebelflüssigkeit.
- Verwenden Sie nur die Antari-Nebelflüssigkeit FLG oder andere hochwertige Nebelflüssigkeiten auf Wasserbasis, die von Ihrem Handler empfohlen wurden.itte verwenden Sie keine anderen Flüssigkeiten, da dies den Verschleib von Teilen im Geräteinneren herbeiführen kann.
Sollte ihre Antari-Nebelmaschine einmal nicht mehr ordnungsgemäß arbeiten, stellen Sie den Betrieb ein. Entleeren Sie den Tank vollständig, verpacken Sie die Maschine sorgfältig (am besten in der Originalverpackung) und schicken Sie sie bei ihrem Antari- Handler ein.
Entleeren Sie den Tank immer, bevor Sie das Gerät verschicken oder transportieren.
■ Trinken Sie niemals Nebelflüssigkeit. Sollte es davon noch einmal verschlückt werden, konsultieren Sieitteibe sofort einen Arzt.Sollte die Haut oder die Augenomal mit Nebelflüssigkeit in Berührung kommt,itte sorgfaltig mit Wasser auswaschen

Bitte beachten Sie alle auf Ihr Antari-Gerät angebrachten Warnhinweise und Anweisungen.

Ausbucken und Prüfen der Maschine

Öffnen Sie den Versandkarton und stellen Sie safer, dass alle Teile, die für den Betrieb des Systems notwendig sind, in einem einwandfrei zustand eingetroffen sind. Wenn

Ausrüstungsteile fehlen sollenen, behmen Sieitte sofort mit Ihr Antari-Handler Kontakt auf. Bevor Sie mit der Inbetriebnahme ihrer Antari-Nebelmaschine beginnen, stellen Sie safer, dass kein öffentlicher Transportschaden vorliegt. Falls das Gehäuse der Maschine oder das Netzkabel beschädigt sein sollte, schlieben Sie sie nicht ans Netz an und versuchen Sie nicht, sie zu benutzen, bevor Sie ihren Antari-Handler kontaktiert haben.

Der Versandkarton sollte die folgenden Posten beinhalten:

1. F-3 Fazer im Flightcase
   2.Netzkabel, 2 Meter
2. Tank, 2,7 Liter
3. Bedienungsanleitung

Inbetriebnahme

1. Entfernen Sie jegliches Verpackungsmaterial vom Versandkarton.
2. Stellen Sie die Maschine auf einer ebenen Oberfläche auf. Vergewissem Sie sich, dass keine Gegenstände oder Staub in die Lüfteröffungen an der Unterseite eindringen können.

Bedienung

1. Öffnen Sie das Flightcase an Vorderseite der Maschine.

2. Entfernen Sie den silberfarbenen Deckel vom Tank und füssen Sie Nebelflüssigkeit hinein. Bringen Sie den Deckel wieder an. Vergewissern Sie sich, dass der Flüssigkeitsschlauch fest angeschlossen ist und nicht durch einen Transport gelöst wurde.

Achtung! Verwenden Sie nur die Antari-Nebelflüssigkeit FLG oder andere hochwertige Nebelflüssigkeiten auf Wasserbasis, die von ihrem Handler empfohlen wurden. Alle anderen Nebelflüssigkeiten können unbefriedigende Erbeb{nisse erziehlen, Personen- und Umweltschäden verursachen oder den Verschleib von Teilen im Geräteinneren herbeiführen. Schäden, die von anderen Nebelflüssigkeiten verursacht wurden, sind von der Garantie ausgeschlossen.

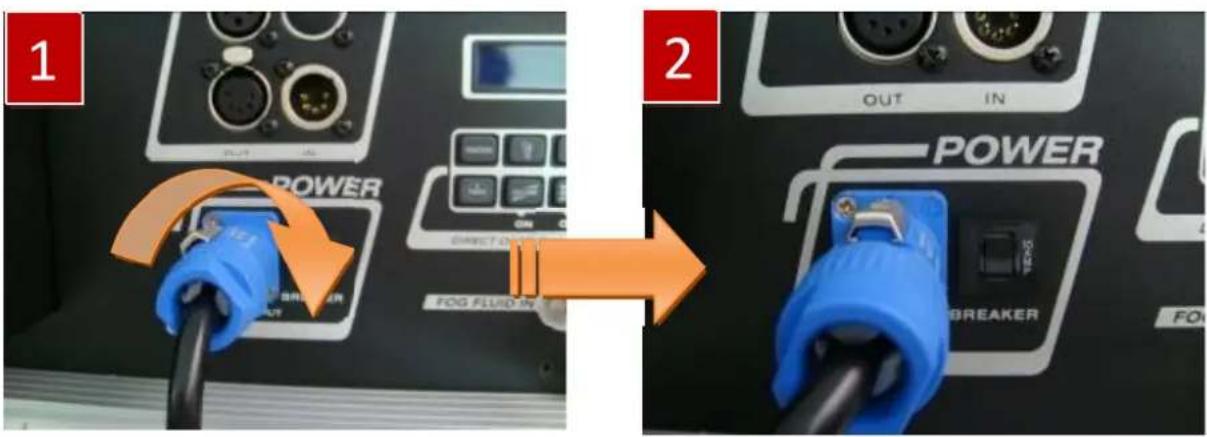

1. Die Maschine ist mit einer verriegelbarer Netzanschlussbuchse ausgestattet. Schließen Sie das Netzkabel an und drehen Sie es nach rechts bis es einrastet. Stecken Sie den Netzstecker in eine geerdete Schutzkontaktsteckdose ein.
2. Die Maschine besitzt keinen Netzschalter. Durch den Anschluss ans Netz ist sie betriebsbereit. Die Maschine beginnnt mit der Aufheizphase und das Display zeigt »Warming Up«.

1. Die Aufwärmzeit beträgt etwa 100 Sekunden. Wahrend der Aufheizphase kann noch kein Nebel ausgestoßen werden. Nach dem Aufheizen zeigt das Display »Ready To Fazer«.

2. Für die Inbetriebnahme halten Sie die Taste VOLUME am Bedienfeld für eine Sekunden gedrückt, um zunachst die maximale Nebelmenge mit 100% zu erreichen und um den Flüssigkeitsschlauch vollständig mit Nebelflüssigkeit aus dem Tank zu fullen. Drücken die Taste VOLUME erneut, sobald die maximale Nebelmenge erreicht ist, um den Nebelaustoß zu stoppen.

Wiederholen Sie diesen Vorgang nach längeren Betriebspausen und dem Nachfüllen der Nebelflüssigkeit.

Bedienfeld

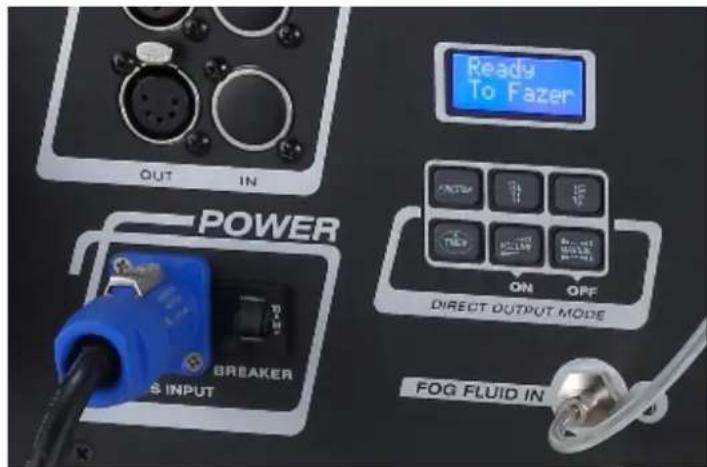

Das integrierte Bedienfeld verfügt über eine LCD-Anzeige, auf der alle Betriebszustände der Maschine abgelesen werden konnen. Mit dem Bedienfeld kann der Anwender individuell Nebeldauer, Intervall, AustoBvolumen sowie die DMX-Adresse und die Lüftergeschwindigkeit

einstellen. Das Bedienfeld der Steuerung umfasst 6 Tasten. Auf der LCD-Anzeige werden alle Betriebsparameter dargestellt, die automatisch in einem nichtflüchtigen Speicher gespeichert werden. Dadurch bleiben alle Einstellungen erhalten, auch wenn die Maschine ausgeschaltet wird.

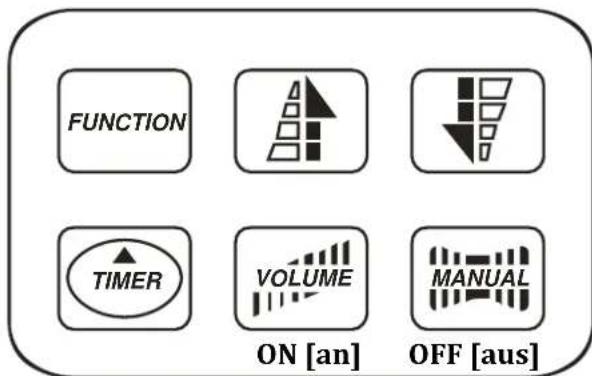

Die Bedientasten lauten: FUNCTION、Up、Down、TIMER、VOLUME und MANUAL. Sie können die notwendigen Menüeinstellungen mit den Bedientasten vornehmen, wenn das Display »Ready To Fazer« [nebelbereit] anziegt.

1. Menüinstallungen mit der Taste FUNCTION

Zeitintervalle für den Timer-Betrieb einstellen

Drücken Sie die Taste FUNCTION, bis auf der Anzeige Interval Set « [Intervalle einstellen] erscheint. Verwenden Sie die Tasten UP und DOWN, um die Zeitintervalle (d. h. die Pausen zwischen den einzelnen Nebelausstößen) für den Timer-Betrieb zwischen 5 und 300 Sekunden einzustellen.

Nebeldauer für den Timer-Betrieb einstellen

Drücken Sie die Taste FUNCTION, bis auf der Anzeige »Duration Set« [Zeitdauer einstellen] erscheint. Verwenden Sie die Tasten UP und DOWN, um die Zeitdauer der Nebelausstöbe zwischen 5 und 200 Sekunden einzustellen.

Nebelmenge für den Timer-Betrieb einstehen

Drücken Sie die Taste FUNCTION, bis auf der Anzeige « Timer Out « [Nebelmenge einstellen] erscheint. Verwenden Sie die Tasten UP und DOWN, um einen Wert zwischen 2% und 100% für die Nebelmenge im Timer-Betrieb einzustellen.

Nebelmenge für den Dauerbetrieb einstellen

Drücken Sie die Taste FUNCTION, bis auf der Anzeige >Volume Output « [Nebelmenge einstellen] erscheint. Verwenden Sie die Tasten UP und DOWN, um einen Wert zwischen 2% und 100% für die Nebelmenge im Dauerbetrieb einzustellen.

Einstellen der Lüftergeschwindigkeit

Drücken Sie die Taste FUNCTION, bis auf der Anzeige »Fan Speed 20%«

[Lüftergeschwindigkeit 20%] erscheint. Verwenden Sie die Tasten UP und DOWN, um die Lüftergeschwindigkeit einzustellen.

Beachten Sie, dass die Maschine die Lüftergeschwindigkeit im Standby-Betrieb auf 20% zurecksetzt, um die Gerauschentwicklung auf ein Minimum zu beschränken.

DMX512-Adresse einstellen

Drücken Sie die Taste FUNCTION, bis auf der Anzeige "DMX 512" [DMX512-Adresse einstellen] erscheint. Verwenden Sie die Tasten UP und DOWN, um die DMX-Startadresse einzustellen.itte beachten Sie Kapitel DMX512-Einstellungen fur weiterfuhrende Informationen zum DMX-Betrieb.

2. Timer-Betrieb

Im Timer-Betrieb stöhdt das Gerät automatisch Nebel aus. Die Zeitintervalle, die Nebeldauer und das Nebelvolumen richten sich nach den jeweiligen Menüeinstellungen. Drücken Sie die Taste TIMER um den Timer-Modus zu aktivieren. Auf dem Display erscheint das eingestellte Zeitintervall. Das Gerät zählt rückwärts bis auf 0 Sekunden und lost den Nebelausstoo aus. Zum Ausschalten des Timer-Betriebs drücken Sie die Taste MANUAL. Die Maschine ist in der Lage dauerhaft Nebel auszustoBen ohne nachzuheizen.

3. Dauerbetrieb

Drücken Sie die Taste VOLUME, um einen dauerhaften Nebelausstob auszulösen. Auf dem Display erscheint «Volume», gefolgt von dem Wert, der im Menüpunkt «Volume Output« eingestellt wurde. Um den Nebelausstob zu stoppen, drücken Sie die Taste MANUAL. Die Maschine ist in der Lage dauerhaft Nebel auszustosten ohne nachzuheizen.

4. Quick Start an- und ausschalten

Wenn der Schnellstartmodus aktiviert ist, ruft die Maschine beim Einsatzen die zuletzt gewählte Betriebsart auf. Werde zum Beispiel zuletzt Timer-Betrieb angewählt, befindet sich die Maschine nach der Aufheizphase direkt im Timer-Betrieb. Drücken Sie die Taste MENUAL, bis auf der Anzeige Quick Start On [Schnellstart An] erscheint.

Verwenden Sie die Tasten UP und DOWN, um den Schnellstartmodus zu deaktivieren [Anzeige Quick Start Off] und wieder zu aktivieren [Anzeige Quick Start On].

5. Pumpensor an- und ausschalten

Die Maschine besitzt einen integrierten Pumpensor. Drücken Sie beim Einschalten die Taste MANUAL, um den Einstellmodus für den Pumpensor aufzurufen. Das Display zeigt «Airpump On« [Pumpensenor An]. Verwenden Sie die Tasten UP und DOWN, um den Sensor zu deaktivieren [Anzeige «Airpump Off«] und wieder zu aktivieren [Anzeige «Airpump On«]. Beachten Sie jedoch, dass der Sensor eine wichtige Schutzvorrichtung ist und für einen ordnungsgemäßen Betrieb immer aktiviert sein sollte. Drücken Sie die Taste VOLUME, um ihre Einstellung zu speichern und den Einstellmodus zu verlassen.

6. Maschine ausschalten

Zum Ausschalten der Maschine halten Sie die Taste MANUAL 3 Sekunden gedrückt, wenn das Display »Ready To Fazer « [nebelbereit] anzeigt. Wird die Maschine auf diese Weise ausgeschaltet, startet ein dreiminütiger Countdown, der auf dem Display angezeigt wird. Danach stoppt die Maschine den Aufheizvorgang, den Lüfter und die Pumpe. Das Display zeigt »Power Off «.

Hinweis:

A. Wenn Sie die Taste volume während des Countdowns drücken, wird das Ausschalten abgebrochen und das Heizelement und der Lüfternehmen wieder den Betrieb auf. Sobald jedoch die Pumpe stoppt, kann sie nicht wieder reactiviert werden. Ist die Pumpe noch in Betrieb, stoppt sie, nachdem die automatische Reinigung abgeschlossen ist.
B. Wenn die Maschine ausgeschaltet ist (sich im Poweroff-Modus befindet), kann sie durch Drücken der Taste VOLUME wieder eingeschaltet werden und das Heizelement und der Lüfternehmen wieder den Betrieb auf. Die Pumpe bleibt jedoch weiterhin ausgeschaltet.
C. Wenn die Maschine per DMX gesteuert wird, führt eine Unterbrechung der DMX-Verbindung zur Einleitung des Abschaltvorgangs. Das Gerät zählt 3 Minuten lang rückwärts bis auf 0 Sekunden und schaltet ab.

Belegung der DMX-Anschlüsse

Die Maschine verfügbar über 3-polige und 5-polige XLR-Anschlüsse für den Anschluss an einen DMX-Controller. Die nachfolgende Grafik zeigt die Belegung der Buchsen.

3 pin XLR

5 pin XLR

Kontakt	Funktion
1	Masse
2	Signal-
3	Signal+

DMX512-Einstellungen

Der F-3 verfügbar über ein DMX512-System. Für den Anschluss an einen DMX-Controller sind 3-polige und 5-polige DMX-Anschlüsse auf der Rückseite der Maschine angebracht. Die Maschine kann über zwei Steuerkanäle im Ausstoß und in der Lüftergeschwindigkeit reguliert werden. Die Kanäle bewegen sich innerhalb der DMX-Werte 0 bis 255. Nach dem Anschluss an einen DMX-Controller konnen Timer-Funktionen wie Nebeldauer und Intervall über den DMX-Controller oder die DMX-Steuerungssoftware programmiert werden. Im DMX-Betrieb kann die Maschine nicht mehr mit dem integrierten Bedienfeld gesteuert werden. Durch die Verwendung des DMX-Steuerprotokolls konnen Nebelmaschinen, Lichteffekte und andere Effektgeräte innerhalb eines Verbunds ganz leicht gesteuert werden.

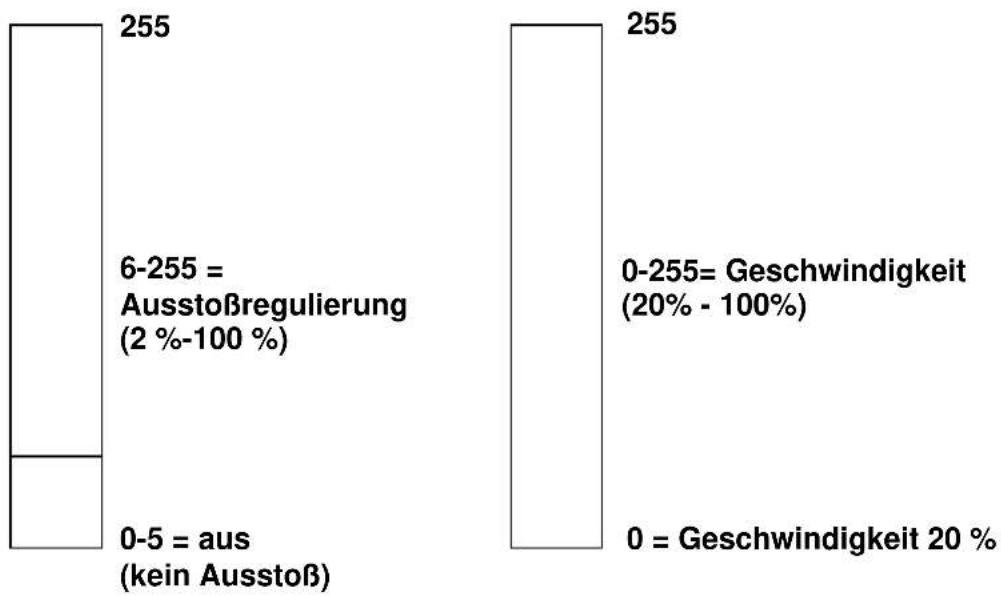

Kanal A Kanal B

Ausstobolumen Lüftergeschwindigkeit

Nebelflüssigkeit

Bitte verwenden Sie die Antari-Nebelflüssigkeit FLG oder andere hochwertige

Nebelflüssigkeiten auf Wasserbasis, um ein zufriedenstellendes Ergebnis zu erhalten.

Wichtige Hinweise

1. Der Flüssigkeitsschlauch der Maschine ist selbstreinigend. Trennen Sie die Maschine nach dem Betrieb noch nicht vom Netz, bis der Flüssigkeitsschlauch vollständig entleert ist. Der Reinigungsvorgang pauert etwa 3 Minuten.
2. Das Filter an der Geräteunterseite sollte regelmäßig gereinigt werden. Achten Sie immer darauf, dass keine Gegenstände, Wasser oder Staub in die Lüfteröffungen an der Unterseite eindringen können.

Technische Daten

Modell	F-3
Spannungsversorgung	AC 100~120 V, 50/60 Hz oder AC 220~240 V, 50/60 Hz
Heizelement	800 W
Ausbloßvolumen	ca. 85 m³/Min.
Fluidverbrauch	5 Stunden/Liter
Aufwärmzeit	100 Sekunden
Tankinhalt	2,8 Liter
Gewicht	20,5 kg
Maße (LxBxH)	L 550 W 508 H 236 mm
DMX	Integriert
Steuerung	Blaue LCD-Anzeige, Timer-Betrieb, Dauer-Betrieb

Bitte lessen Sie diese Anweisungen und bewahren Sie sie gut auf.
