Caractéristiques techniques	Poêle à bois DOVRE TAI 45C, puissance nominale de 5 kW, rendement de 80%, capacité de chauffage pour des espaces jusqu'à 100 m².
Dimensions	Dimensions : 1000 mm (hauteur) x 500 mm (largeur) x 400 mm (profondeur).
Poids	Poids : 150 kg.
Type de combustible	Bois (bûches jusqu'à 50 cm).
Utilisation	Idéal pour le chauffage d'appoint ou principal dans les maisons, facile à utiliser avec un système de contrôle de l'air.
Maintenance	Nettoyage régulier du conduit de cheminée recommandé, vérification annuelle par un professionnel.
Sécurité	Conforme aux normes de sécurité en vigueur, équipé d'une porte à fermeture hermétique.
Garantie	Garantie de 5 ans sur le corps de chauffe.
Informations générales	Design moderne, disponible en plusieurs finitions, compatible avec des systèmes de chauffage central.

FOIRE AUX QUESTIONS - TAI 45C DOVRE

Comment allumer le DOVRE TAI 45C ?

Pour allumer le DOVRE TAI 45C, ouvrez la porte du foyer, placez du papier et des petites bûches de bois à l'intérieur, puis utilisez un allume-feu. Une fois que le feu est établi, ajoutez des bûches plus grosses.

Quelle est la puissance de chauffage du DOVRE TAI 45C ?

Le DOVRE TAI 45C a une puissance de chauffage allant jusqu'à 6 kW, ce qui convient pour des espaces allant jusqu'à 120 m² en fonction de l'isolation.

Comment nettoyer le DOVRE TAI 45C ?

Pour nettoyer le DOVRE TAI 45C, attendez qu'il soit complètement refroidi, puis retirez les cendres et nettoyez le verre avec un nettoyant pour vitres résistant à la chaleur.

Est-ce que le DOVRE TAI 45C peut être utilisé avec des pellets ?

Non, le DOVRE TAI 45C est conçu pour brûler du bois uniquement et ne doit pas être utilisé avec des pellets.

Quelle est la durée de combustion du DOVRE TAI 45C ?

La durée de combustion dépend du type de bois utilisé, mais en général, une charge de bûches peut brûler entre 4 et 8 heures.

Quelles sont les dimensions du DOVRE TAI 45C ?

Les dimensions du DOVRE TAI 45C sont 102 cm de hauteur, 57 cm de largeur et 44 cm de profondeur.

Comment régler la température du DOVRE TAI 45C ?

La température peut être réglée en ajustant l'air primaire et secondaire via les registres situés sur le devant du poêle.

Y a-t-il une garantie pour le DOVRE TAI 45C ?

Oui, le DOVRE TAI 45C est généralement couvert par une garantie de 5 ans contre les défauts de fabrication.

Quel type de bois est recommandé pour le DOVRE TAI 45C ?

Il est recommandé d'utiliser du bois dur bien sec, avec un taux d'humidité inférieur à 20% pour une combustion optimale.

Comment installer le DOVRE TAI 45C ?

L'installation du DOVRE TAI 45C doit être effectuée par un professionnel qualifié pour garantir la conformité aux normes de sécurité et de ventilation.

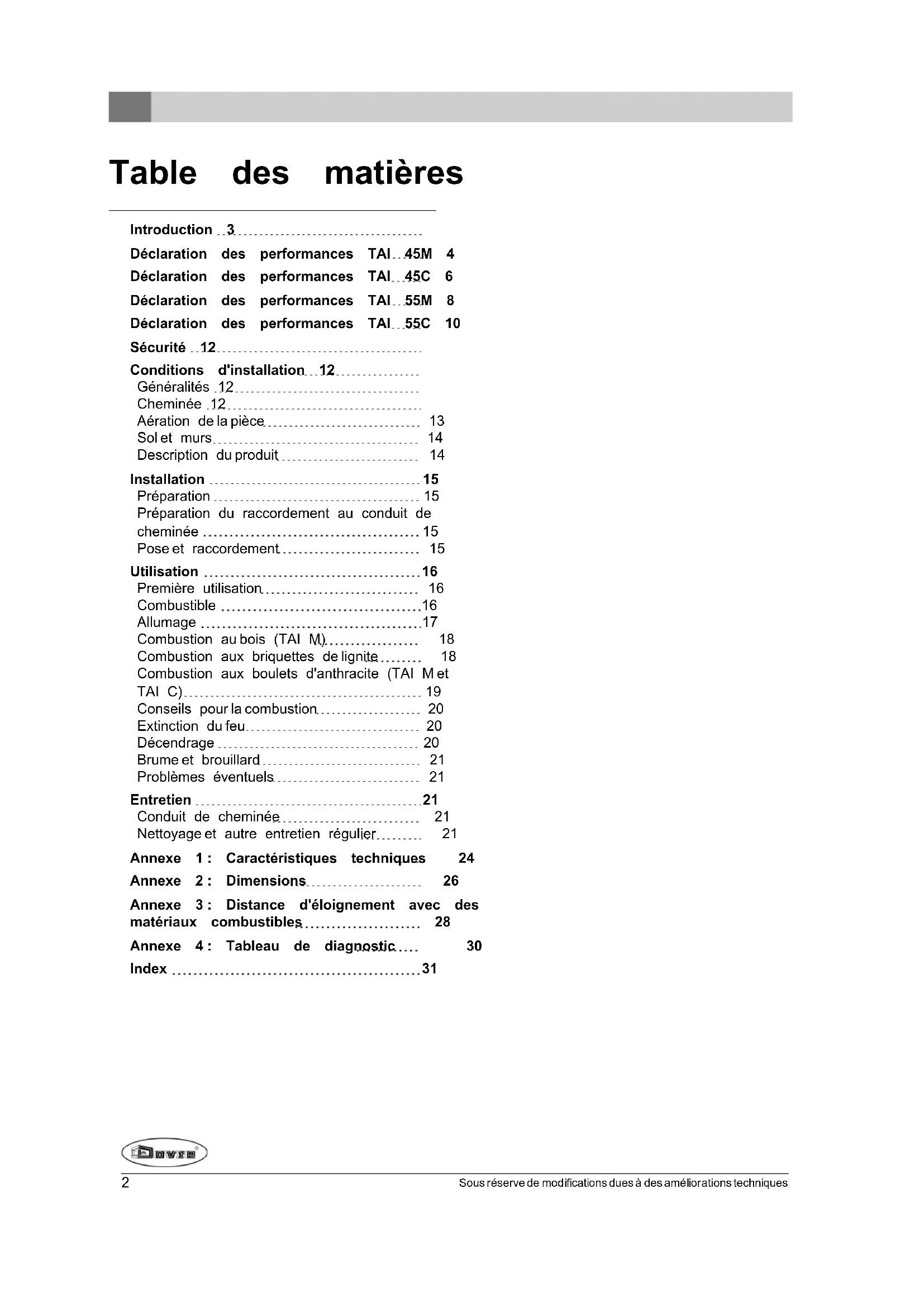

MODE D'EMPLOI TAI 45C DOVRE

kachelruitreiniger.21

Déclaration des performances TAI.45C 6

Déclaration des performances TAI.55M 8

Déclaration des performances TAI.55C 10

Sécurité 12

Conditions d'installation 12

Généralités 12

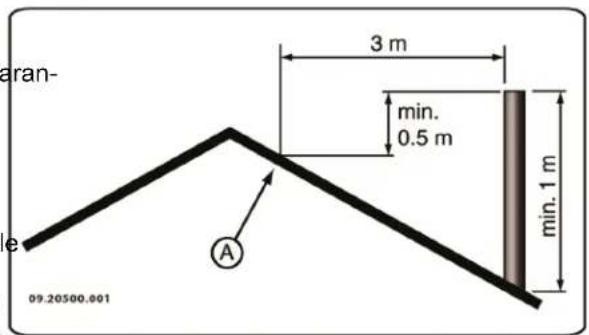

Cheminée 12

Aération de la pierce 13
Solet murs 14

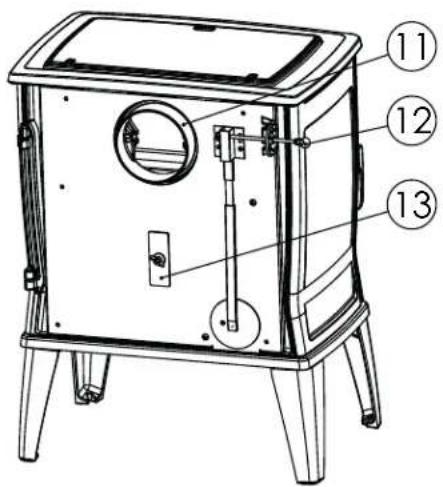

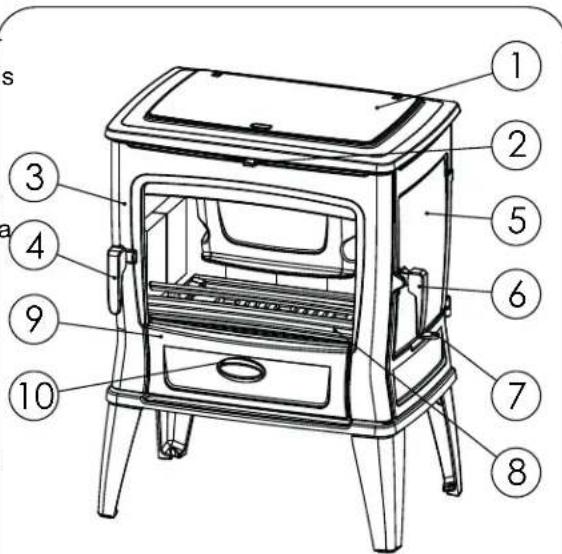

Description du produit 14

Installation 15

Preparation 15
Preparation du raccordement au conduit de cheminée 15
Pose et raccordement 15

Utilisation 16

Premiereutilisation. 16
Combustible 16
Allumage 17
Combustion au bois (TAI M). 18
Combustion aux briquettes delignite 18
Combustion aux boulets d'anthracite (TAI Met TAI C) 19
Conseils pour la combustion. 20
Extinction du feu 20

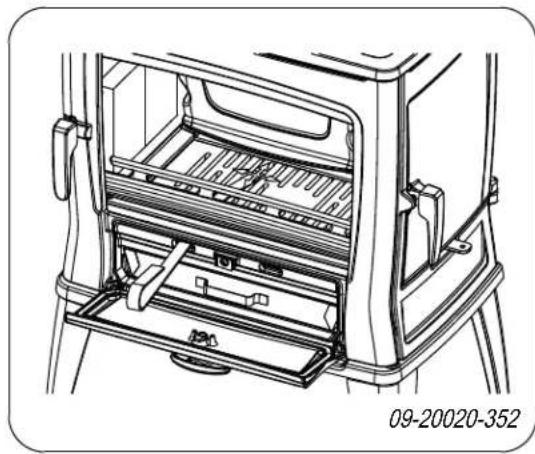

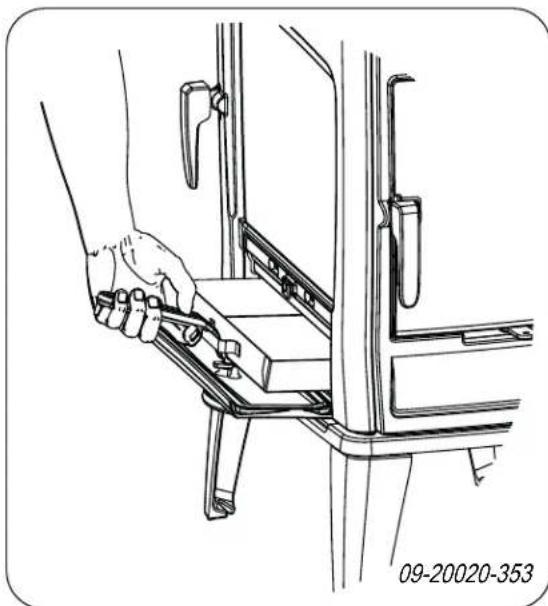

Décendrage 20
Brume et brouillard 21
Problèmes éventuels 21

Entretien 21

Conduit de cheminée 21
Nettoyage et autre entretien régulier 21

Annexe 1: Caracteristiques techniques 24

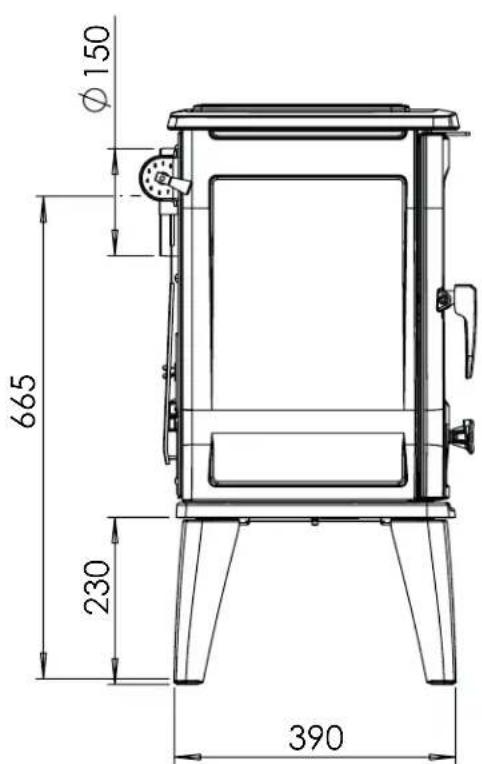

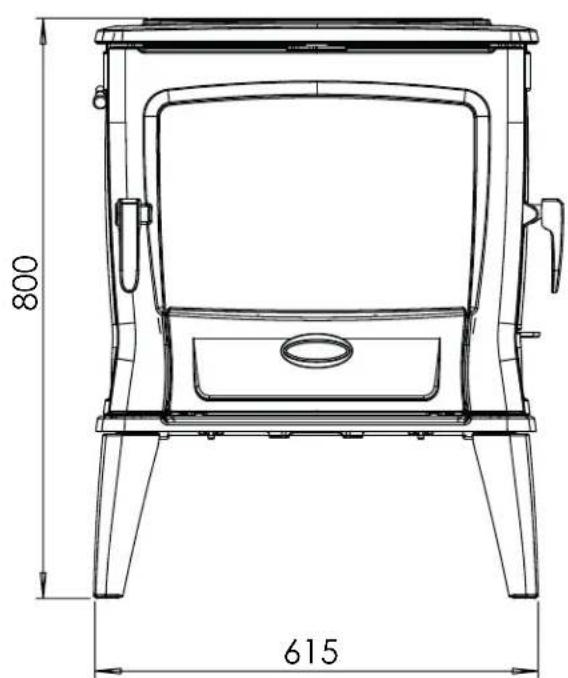

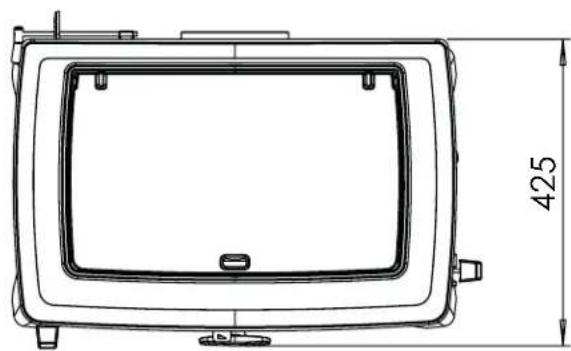

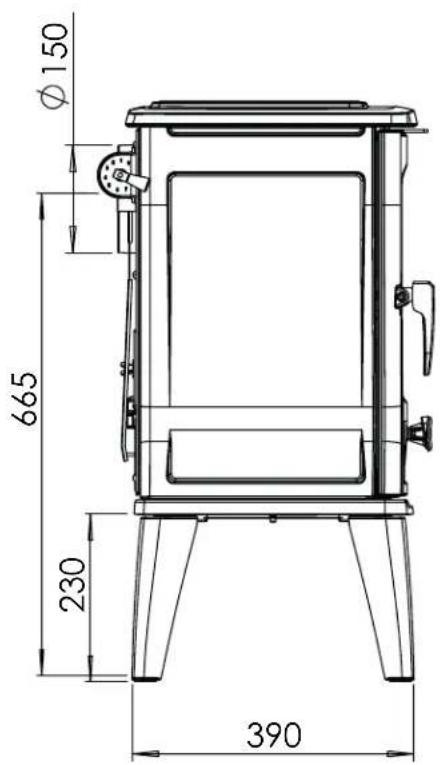

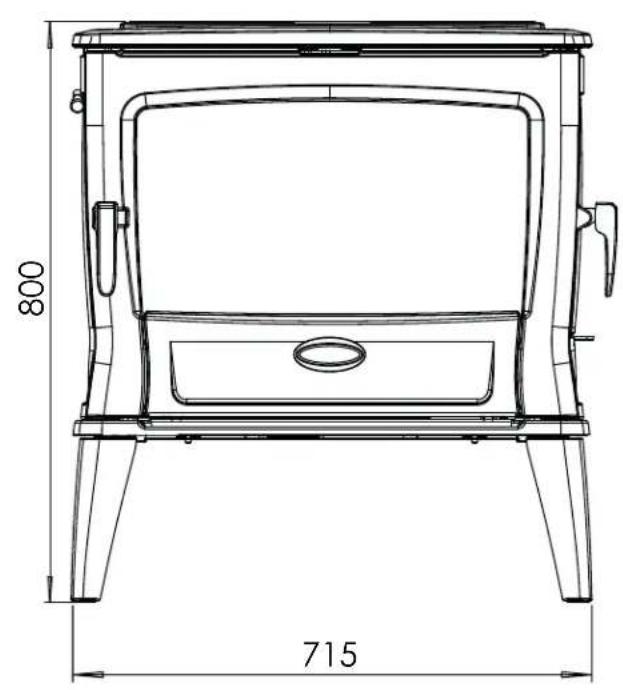

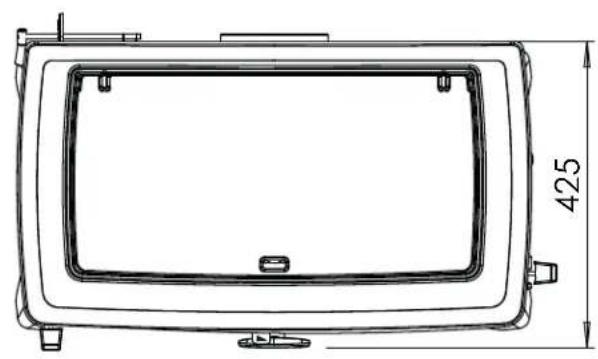

Annexe 2: Dimensions 26

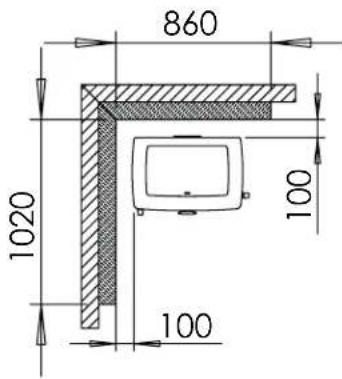

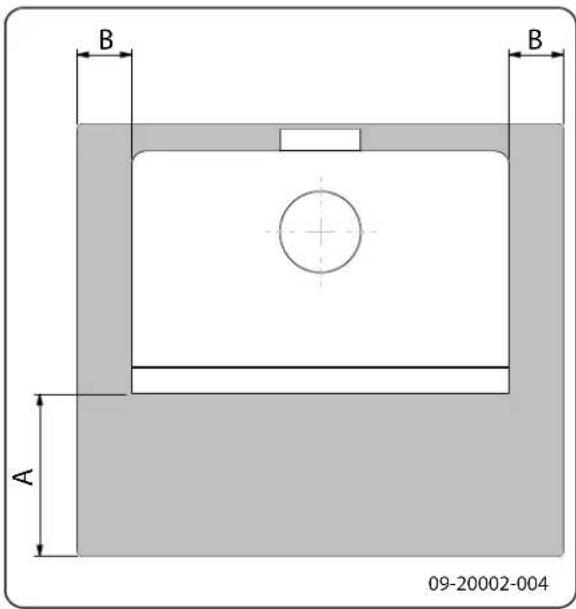

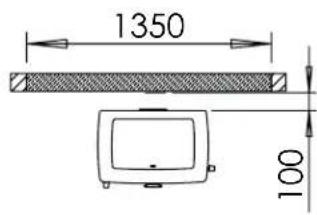

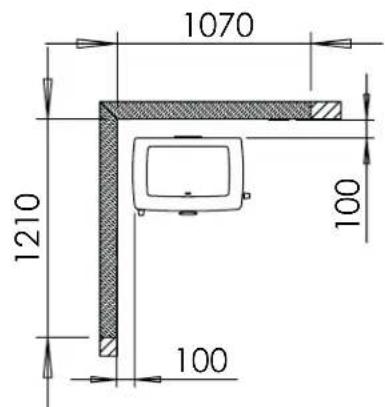

Annexe 3: Distance d'exploitation avec des matériaux combustibles. 28
Annexe 4: Tableau de diagnostic.... 30
Index 31

Introduction

Chereutilisatrice,cherutilisateur,

En achetant ce poèle DOVRE, vous avez opté pour un produit de qualité. Ce produit fait partie d'une nouvelle génération d'appareils de chauffage écologiques et économiques en énergie. Ces-appareils utilisent de manière optimale la chaleur convective, ainsi que la chaleur rayonnante.

Votre poèle DOVRE est fabriqué avec les moyens de fabrication les plus modernes. Si vous rencontrez un dernier qualconque sur votre apparéil, vous pouvez toujours faire appel au service DOVRE.
L'appareil ne doit jamais être modifié ; veuillez jusqu'à journs utiliser des pieces d'origine.
L'appareil est prévu pour être place dans un logement. Il doit être raccordé hermétiquement à un conduit de cheminée fonctionnant correctement.
- Nous vous recommendons de faire appel à un chauffagiste agréé professionnel pour installer votre apparéil.
DOVRE decline toute responsabilité pour des problèmes ou des dommages dus à une installation incorrecte.
Lors de l'installation et de l'utilisation, les consignes de sécurité décrites ci-après doivent tous jours être respectées.

Ce mode d'emploi contient des informations concernant l'installation, l'utilisation et l'entretien en toute sécurité de l'appareil de chauffage DOVRE. Si vous souhaitez receivevoir des informations complémentaires ou des specifications techniques ou si vous rencontres un problème lors de l'installation, veuilles d'abord contacter votre distributeur.

© 2014 DOVRE NV

Déclaration des performances TAI 45M

SeIon le reglement produits de construction 305/2011

n° 035-CPR-2014

1. Code d'identification unique du produit type:

TAI 45M

1. Numéro de type, lot ou série, ou autre élément d'identification du produit de construction, coprescrit à l'article 11, paragraphe 4:

Numéro de série unique.

1. Usages prévus du produit de construction, conformément à la Specification technique harmonis applicable, comme prévus par le fabricant:

Poèle pour combustible solide sans production d'eau chaude selon EN 13240.

1. Nom, raison sociale ou marque déposée et adresse de contact du fabricant, comme prescrit ticle 11, paragraphe 5:

1. Le cas échéant, nom et adresse de contact du mandataires dont le mandat couvre les tâche l'article 12, paragraphe 2:

2. Le ou les systèmes d'évaluation et de vérification de la constance des performances du pro construction, conformément à l'annexe V:

Système 3

1. Dans le cas de la déclaration des performances concernant un produit de construction couve une norme harmonisée:

L'instance chargee KVBG, enregistrree sous le numero 2013, a realized un essai de type selon le systeme 3 et a delivered le rapport de test no. H20140033.

1. Dans le cas de la déclaration des performances concernant un produit de construction pour une évaluation technique européen a été délivrée:

9. Performance déclarée :

La forme harmonisée EN 13240 : 2001/A2	: 2004/AC : 2007
Caracteristiques essentielles Bois | Charbon	| Lignite
Sécurité incendie
Résistance au feu A1
Distance d'éloignement avec des matériaux combustibles	Distance minimale en mm Arrière: 300 Côté: 450
Risque de projections de braises Conforme
Émission de produits de combustion	CO: 0,09 % (13%O2) | CO: 0,08 % (13%O2) | CO: 0,07 % (13%O2)
Température de surface Conforme
Sécurité électrique -
Facile à nettoyer Conforme
Pression de service maximale	-
Température des gaz de fumée à la puissance nominale	mi-273 °C | 282 °C |286°C
Résistance mécanique (poids de la cheminée)	Non déterminé
Puisance nominale	9kW
Rendement	75,3 % | 79,5 % | 75 %

1. Les prestations du produit identifié aux points 1 et 2 sont conformes aux prestations indiqu point 9.

La presente déclaration des performances est établie sous la seule responsabilité du fabricant id au point 4:

Weelde, le 01/09/2014

Tom Gehem PDG

Les produits faisant I'objet d'une amélioration permanente, les specifications de l'appareil livre pourront diverger de celles mentionnées dans cette brochure sans avis préalable.

DOVRE N.V.

Belgique E-mail: [e-mail]

Déclaration des performances TAI 45C

Selon le reglement produits de construction 305/2011

n° 036-CPR-2014

1. Code d'identification unique du produit type:

TAI 45C

1. Numéro de type, lot ou série, ou autre élément d'identification du produit de construction, coprescrit à l'article 11, paragraphe 4:

Numéro de série unique.

1. Usages prévus du produit de construction, conformément à la Specification technique harmonis applicable, comme prévus par le fabricant:

Poèle pour combustible solide sans production d'eau chaude selon EN 13240.

1. Nom, raison sociale ou marque déposée et adresse de contact du fabricant, comme prescrit ticle 11, paragraphe 5:

1. Le cas échéant, nom et adresse de contact du mandataires dont le mandat couvre les tâche l'article 12, paragraphe 2:

2. Le ou les systèmes d'évaluation et de vérification de la constance des performances du pro construction, conformément à l'annexe V:

Système 3

1. Dans le cas de la déclaration des performances concernant un produit de construction couve une norme harmonisée:

L'instance chargee KVBG, enregistrree sous le numero 2013, a realized un essai de type selon le systeme 3 et a delivered le rapport de test no. H20140033.

1. Dans le cas de la déclaration des performances concernant un produit de construction pour une évaluation technique européen a été délivrée:

9. Performance déclarée :

La forme harmonisée EN 13240 :2001/A2	:2004/AC :2007
Caracteristiques essentielles Prestations charbon
Sécurité incendie
Résistance au feu A1
Distance d'éloignement avec des matériaux combustibles	Distance minimale en mm Arrière: 400 avec isolation Côte: 450 avec isolation
Risque de projections de braises Conforme
Émission de produits de combustion CO: 0,08 %	(13%O2)
Température de surface Conforme
Sécurité électrique -
Facile à nettoyer Conforme
Pression de service maximale	-
Température des gaz de fumée à la puissance nominale	282 °C
Résistance mécanique (poids de la cheminée)	Non déterminé
Puisance nominale	9 kW
Rendement	79,5 %

1. Les prestations du produit identifié aux points 1 et 2 sont conformes aux prestations indiqu point 9.

La presente déclaration des performances est établie sous la seule responsabilité du fabricant id au point 4:

Weelde, le 01/09/2014

Tom Gehem PDG

Les produits faisant l'objet d'une amélioration permanente, les specifications de l'appareil livre pourront diverger de celles mentionnées dans cette brochure sans avis préalable.

DOVRE N.V.

Belgique E-mail: [e-mail]

Déclaration des performances TAI 55M

Selon le règlement produits de construction

1. Code d'identification unique du produit type :
2. Numéro de type, lot ou série, ou autre élément d'identification du produit de construction, coprescrit à l'article 11, paragraphe 4:

Numero de série unique.

1. Usages prévus du produit de construction, conformément à la Specification technique harmonis applicable, comme prévus par le fabricant:

Poèle pour combustible solide sans production d'eau chaude selon EN 13240.

1. Nom, raison sociale ou marque déposée et adresse de contact du fabricant, comme prescrit ticle 11, paragraphe 5:

1. Le cas échéant, nom et adresse de contact du mandataires dont le mandat couvre les tâche l'article 12, paragraphe 2:
2. Le ou les systèmes d'évaluation et de vérification de la constance des performances du pro construction, conformément à l'annexe V:

Système 3

1. Dans le cas de la déclaration des performances concernant un produit de construction couve une norme harmonisée:

L'instance chargée KVBG, enregistrée sous le numéro 2013, a réalisé un essai de type selon le système 3 et a délivré le rapport de test

1. Dans le cas de la déclaration des performances concernant un produit de construction pour une évaluation technique européen a été délivrée:

2. Performance déclarée :

La forme harmonisée
Caracteristiques essentielles
Sécurité incendie
Résistance au feu A1
Distance d'éloignement avec des matériaux combustibles	Distance minimale en mm Arrière: Côté:
Risque de projections de braises Conforme
Émission de produits de combustion	CO : % (13%O2)
Température de surface Conforme
Sécurité électrique -
Facile à nettoyer Conforme
Pression de service maximale -
Température des gaz de fumée à la puissance nominale	°C
Résistance mécanique (poids de la cheminée) Non déterminé
Puissance nominale X kW
Rendement	%

1. Les prestations du produit identifié aux points 1 et 2 sont conformes aux prestations indiqu point 9.

La presente déclaration des performances est établie sous la seule responsabilité du fabricant id au point 4:

Weelde, le 01/09/2014

Tom Gehem PDG

Les produits faisant l'objet d'une amélioration permanente, les specifications de l'appareil livré pourront diverger de celles mentionnées dans cette brochure sans avis préalable.

DOVRE N.V.

Belgique E-mail: [e-mail]

Déclaration des performances TAI 55C

Selon le règlement produits de construction

1. Code d'identification unique du produit type :
2. Numéro de type, lot ou série, ou autre élément d'identification du produit de construction, coprescrit à l'article 11, paragraphe 4:

Numéro de série unique.

1. Usages prévus du produit de construction, conformément à la Specification technique harmonis applicable, comme prévus par le fabricant:

Poèle pour combustible solide sans production d'eau chaude selon EN 13240.

1. Nom, raison sociale ou marque déposée et adresse de contact du fabricant, comme prescrit ticle 11, paragraphe 5:

1. Le cas échéant, nom et adresse de contact du mandataires dont le mandat couvre les tâche l'article 12, paragraphe 2:
2. Le ou les systèmes d'évaluation et de vérification de la constance des performances du pro construction, conformément à l'annexe V:

Système 3

1. Dans le cas de la déclaration des performances concernant un produit de construction couve une norme harmonisée:

L'instance chargée KVBG, enregistrée sous le numéro 2013, a réalisé un essai de type selon le système 3 et a délivré le rapport de test

1. Dans le cas de la déclaration des performances concernant un produit de construction pour une évaluation technique européen a été délivrée:

2. Performance déclarée :

La forme harmonisée
Caracteristiques essentielles
Sécurité incendie
Résistance au feu A1
Distance d'éloignement avec des matériaux combustibles	Distance minimale en mm Arrière: Côté:
Risque de projections de braises Conforme
Émission de produits de combustion	CO : % (13%O2)
Température de surface Conforme
Sécurité électrique -
Facile à nettoyer Conforme
Pression de service maximale -
Température des gaz de fumée à la puissance nominale	°C
Résistance mécanique (poids de la cheminée) Non déterminé
Puissance nominale X kW
Rendement	%

1. Les prestations du produit identifié aux points 1 et 2 sont conformes aux prestations indiqu point 9.

La presente déclaration des performances est établie sous la seule responsabilité du fabricant id au point 4:

Weelde, le 01/09/2014

Tom Gehem PDG

Les produits faisant l'objet d'une amélioration permanente, les specifications de l'appareil livré pourront diverger de celles mentionnées dans cette brochure sans avis préalable.

DOVRE N.V.

Belgique E-mail: [e-mail]

Sécurité

Attention! Toutes les consignes de sécurité doivent être strictement respectées.

Avant d'utiliser votre poèle, lisez attentivement les instructions pour l'installation, l'utilisation et l'entretien.

L'appareil doit être installé conformément à la législation et aux prescriptions nationales.

Toutes les dispositions régionales et les dispositions concernant les normes européennes et nationales doivent être respectées lors de l'installation de l'appareil.

Nous vous recommendons de faire installer le poèle par un installateur/agree. Ce spécialiste connait les dispositions et les réglementations en vigueur.

L'appareil est concu pour le chauffage. Toutes les surfaces, y compris la vitre et le conduit d raccordement, peuvent etre brulantes (plus de 100^) ! Pour manipuler l'appareil, portez tous jours un gant résistant a la chaleur ou utilisez une poignee main froide.

Assurez-vous de garantir une protection suffisante lorsque de jeunes enfants, des personnes handicapées, des personnes âgées et des animaux se trouvent à proximé de l'appareil.

Respectez impératifement les distances de securité entre le poèle et les matériaux inflammables

Ne placez jamais de rideaux, vêtements, linges ou autres matières inflammables sur ou à proximé du poèle.

Lorsque vous poèle fonctionne, n'utilisez jamais de produits explosifs ou facilement inflammbables à proximé du poèle.

6 Prévenez tout départ de feu dans le conduit cheminée en faisant ramoner régulièrement le conduit concerné. Ne laissez jamais le feu brer avec la portedu poele ouverte.

En cas de départ de feu dans le conduit de cheminée: fermez les arrivées d'air du poële etappelez les pompiers.
Si la vitre du poèle est brisée ou fendue, elle doit être remplaçée avant d'utiliser à nouveau l'appareil.
Veillez à garantir une aération suffisante de la piece où se trouve le poèle. Une aération insuffisante peut engendrer une combustion incomplete et l'échévement de gaz toxiques dans la piece. Consultez le chapitre « Conditions d'installation » pour de plus amples informations concernant l'aération.

Conditions d'installation Généralités

L'appareil doit être raccordé à un conduit de cheminée fonctionnant correctement.

Pour les mesures de connexion, voir l'annexe "Spcifications techniques".

Informez-vous auprès d'un professionnel des pompiers et/ou de votre compagnie d'assurances pour connaître les éventuelles exigences et dispositions spécifiques.

Cheminée

La cheminée est nécessaire pour :

L'évacuation des gaz de combustion par tirage naturel.

L'air chaud dans la cheminée est plus léger que l'air extérieur et s'éleve donc dans le conduit de cheminée.

L'aspiration d'air est nécessaire pour la combustion du combustible dans le poèle.

Une cheminée fonctionnant mal peut engendrer un detour de fumée lors de l'ouverture de la porte. Les dommages dus à un return de fumée sont exclus de la garantie.

Il est interdit de raccorder plusieurs apparéils (la chaudière du chauffage central, par exemple) au même conduit de cheminée, sauf

dans des cas précis prevus par la reglementation regionale ou nationale. Lors de deux raccordements, voirlez en tout cas que la différence de hauteur entre les raccordements s'elleve au moins a 200mm

Demandez à votre chauffagiste des conseils concer nant la cheminée. Consultez la norme europeenne EN13384 pour calculer correctement la configuration de la cheminée.

La cheminée doit satisfaire aux conditions suivantes:

La cheminée doit déboucher dans une zone non perturbée par des batiments, arbres ou autres obstaclesavoisinants.
La partie de la cheminée hors du toit doit toujours être isolée.

La cheminée doit être d'au moins 4 mètres de haut.
La règle de base est la suivante : 60 cm au-dessus du faîtage du toit.

Si le faitage du toit est éloigné de plus de 3 metres de la cheminée: respectez les dimensions indiquées sur le croquis suivant. A = point le plus haut

La cheminée doit être fabriquée en matériaux refracdu toit dans une distance de 3 metres.
taires, de préférence en acier inoxydable ou en céramique.
La cheminée doit être étanche, bien propre et garantir un tirage suffisant.
Un tirage/une dépression de 15 - 20 Pa à la charge normale est idéal.
La cheminée doit être aussi verticale que possibl en partant de la sortie de l'appareil. Les changements de direction et les sections horizontales perturbent l'évacuation des gaz de combustion et peuvent creer une accumulation de suie.
La section interieure du conduit ne doit pas etre trop importante, ain d'eviter un refroidissement trop important des gaz de combustion risquant d réduire le tirage.
La cheminée doit de préférence présenter le méningéglables.

diametre que le diamètre de la buse de raccordement.

Pour le diamètre nominal: voir l'annexe « Spécifications techniques ». Si le conduit d fumée est correctement isolé, le diamètre peventuèlement être plus important (au maximum deux fois la section de la buse de r a cordement).

La section (surface) de conduit de fumée doit être constante. Les élargissements et (plus particulièrement) les retrécissements perturbent l'évacuation des gaz de combustion.
En cas de pose d'une mitre à la sortie de la Yous pouvez creer une aeration supplémentaire en pla- cheminée: veiliez à ce que la mitre ne réduise pas dont une grille d'airation dans un mur donnant sur l'ex-la sortie d'évacuation de la cheminée et qu'elle n' éieur. perturbe pas l'évacuation des gaz de combustion.
Il existe une aération mécanique (VMC), un système d'aspiration central ou une hotte de cuisine dans une cuisine américaine, par exemple.

Aération de la piece

L'appareil a besoin d'air (oxygène) pour garantir une donne combustion. L'appareil est alimenté en air de la pièce où il se trouve, par le biais d'admissions d'air réglables.

Une aération insuffisante peut engendrer une combustion incomplète et l'échévement de gaz toxiques dans la pierce.

e La regle de base est que l'alimentation en air doit etre de 5,5 cm²/kW. Une aération supplémentaire est nécessaire dans les cas suivants :

L'appareil est placé dans une piece correctement isolée.

Veillez à ce que les autres apparèils utilisant l'air (sèche-linge, second apparéil de chauffage ou aérateur de salle de bain) aient une propre arrivée d'air rieur ou soient éteints lorsque le poële est allumé.

Sol et murs

Le sol sur lequel l'appareil sera posé, doit partager une force portative suffisante. Pour connaître le poids de l'appareil : voir l'annexe « Caracteristiques techniques »

En cas de sol inflammable, posez une plaque de sol inflammable pour le protégger contre chaleur rayonnante. Voir l'annexe « Distance d'éloignement avec des matériaux inflammables »

Placez le matériel inflatable comme le linoléum, les tapis, etc, sous le hourdis ignifuge.

Veillez à ce qu'il y ait une distance suffisante entre l'appareil et les matériaux inflammbles, tels que parois et mobilier en bois.

La conduite de raccordement refracte egallement de la chaleur. Assurez-vous qu'il y ait une distance ou une protection suffisante entre la conduite de raccordement et le matériel inflammable. La regle de base pour une conduite a simple paroi est une distance de trois fois le diametre. Si la conduite est gainee, la distance a respecter est d'une fois le diametre.

Les tapis doivent se trouver au moins à 80 cm du foyer.

Si le sol devant le poèle est inflammable, protégez-le avec un hourdis ignifuge, pour que les cendres éventuelles ne le brulent pas. Le hourdis doit répondre aux normes nationales.

Pour les dimensions du hourdis ignifuge: voir l'annexe « Distance d'éloignement avec des matériaux inflammables »

Pour des exigences supplémentaires concernant la sécurité incendie: voir l'annexe «Distance d'éloignement avec des matériaux inflammables »

Description du produit

Ce manuel décrit l'appareil pour combustible multiples TAI M et l'appareil pour charbon TAI C.

09-20020-357

1. Couvercle de replissage.
2. Registre d'air secondaire
3. Porte
4. Verrouillage de la porte

5. Porte de replissage latérale (TAI M uniquement)

6. Verrouillage de la porte de replissage latérale (TAI M uniquement)

7. Tison de la grille de tisonnage (TAI M uniquen
8. Corbeille

9. Porteducabacendres

10. Verrouillage de la porte du bac à cendres

11. Raccordement conduit des fumées

12. Registre d'air primaire / thermostat
13. Commutateur de selection du combustible

Caracteristiques de l'appareil

L'appareil TAI M est adapté pour brûler du bois, charbon (anthracite) et des briquettes de lignites. L'appareil est équipé d'une porte latorale de remplissage.
L'appareil TAI C est adapté pour brûler du charbon (anthracite) pour un usage continu. L'appareil est doté d'une réserve de charbon.
L'appareil peut etre raccordé à la cheminée par l'arriere.
L'appareil est fourni avec une « main froide » pour le maniement de la grille de tisonnage, l'ouverture du couvercle de replissage et le retrait du bac à cendres.
L'appareil à combustibles multiples (TAI M) est doté d'une porte séparée pour le remplissage du combustible, ladite « porte latérale de remplissage »
La réserve de charbon est facile à retarder via le vercle de replissage.
L'appareil TAI M est doté d'une grille de tisonna
L'appareil TAI C est doté d'une grille fixe de combustion.
L'appareil est doté de deux orifices de tisonnage pour le décendrage.
L'appareil est doté d'un thermostat régliable.
L'appareil est doté d'une chamotte ou pierre réfracttaire à l'intérieur.

Installation

Preparation

Controller le poèle immédiatement à la réception en recherchant les dommages (de transport) et autres manquements eventuels. L'appareil est fixé à la palette avec des vis sur le dessous.
En cas de manquements ou dommages (de transport) évientuelles constatés, n'utilise pas le poèle et informez le fournisseur.
Retirez les pièces démontables (plaques intérieures réfractaires, bac à cendres, grilles, réserve et couvercle de replissage) de l'appareil avant d'installer ce dernier.
Afin de facilititer la manipulation et de prévenir des endommagements, vous pouvez d'abord retarder toutes les pieces démontables de l'appareil.
Veillez bien à la position d'origine de ces pieces, afin de pouvoir les replacer correctement après l'installation.
A la livraison, les plaques interieures en chat-
motte sont de coloris ocre. Elles isolent la
chambre de combustion, ain d'améliorer la
combustion et sont résistantes à la com
bustion de boulets d'anthracite.

Préparation du raccordement au conduit de cheminée

yous pouze également raccorder l'appareil à la cheminée depuis l'arriere de l'appareil.

Pose et raccordement

1. Placez l'appareil à l'endetroit approprié, sur un sol plat et de niveau.
2. Raccordez hermetiquement le poèle au conduit de cheminée.
3. Replacez toutes les pieces démonteses au bon ac-endroit sur l'appareil.

Ne faites jamais faire fonctionner votre apparédürcira la lique résistance à la chaleur. Cela peut tous si les plaques interieures réfractaires ne sont tefois générer de la fumée et une odeur incom-pas montées. modante. Ouvrez eventuèlement quelques minutes

Si le tirage s'avere insuffisant, la plaque de récapération au dos de l'appareil peut être déplacee pour diminuer le blocage. Voir l'illustration suivante.

Combustible

L'appareil TAI M est adapté pour brûler des briquettes de lignite, des boulets d'anthracite et bien entendu du bois naturel; scié et fendu et suffisamment sec.

L'appareil TAI C est uniquement adapté pour brûler des boulets d'anthracite.

N'utilisez jamais d'autres combustibles que celui prévu pour le poèle, car ils risquent d'endommager irrémediablement le poèle.

Les combustibles suivants ne doivent jamais être utilisés car ils sont polluants, et peuvent encrasser intensivement l'appareil et le conduit de cheminée et engendrer un départ de feu dans le conduit de cheminée:

Bois traités, tels que bois de démolition, bois peint, bois imprégné, bois conservé, contreplaqué et agglomeré.
Plastique, vieux papier et déchets menagers.

Bois

Utilisez de préférence du bois dur provenant d'essences feuillues telles que le chêne, le hêtre, le bouleau et les arbres fruitiers. Ces bois brûlent lentement avec des flammes douces et régulières. Le bois de conifères contient plus de résine, brûle plus rapidement et produit plus d'étincelles.
Utilisez du bois sec d'un pourcentage d'humidité maximum de 20% . Pour cela le bois doit avoir séché pendant 2 ans au moins.
Sciez le bois à la mesure et fendez-le lorsqu'il est encore vert. Le bois vert se fend plus facilement et le bois fendu sèche比较好. Stockez le bois sous un auvent où le vent peut circuler.
N'utilisez pas de bois mouillé. Le bois mouillé donne moins de chaleur car toute l'énergie va être consacree à l'évaporation de I'humidite. Cela produit également beaucoup de fumée et des dépôts de suie sur la porte du poèle et dans le conduit de feu cheminée. La vapeur d'eau se condense dans le

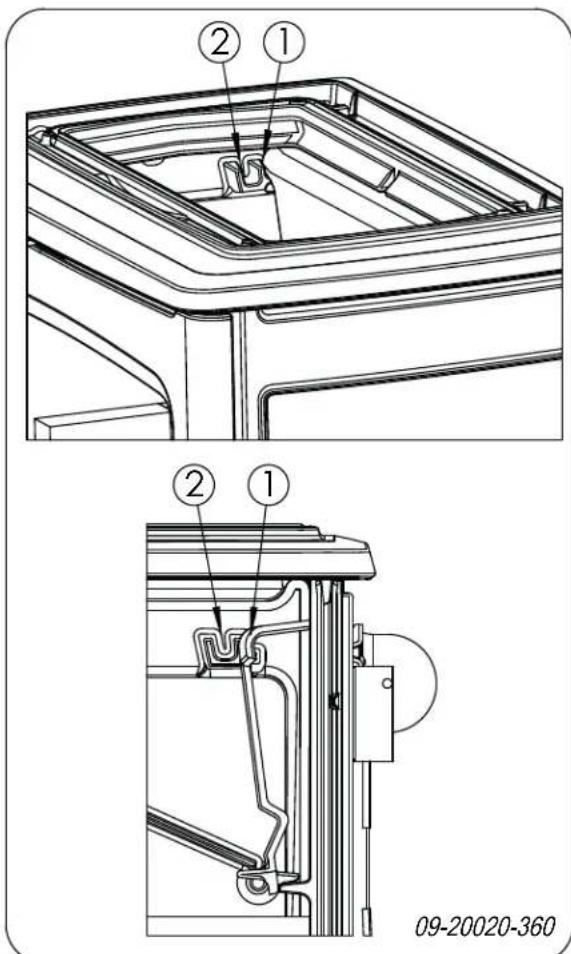

Position 1: paramètres d'usine pour une cheminée standard
Position 2: paramètres d'une cheminée avec moins de tirage.

L'appareil est a present pret pour l'emploi.

Utilisation

Première utilisation

Lorsque vous utilisez le poèle pour la première fois faites un feu intensif pendant quelques heures. Ce

poèle et peut provoquer des fuites le long des joints Posez un allume-feu dans la couche inférieure de du poèle et des tâches noires sur le sol de la piécois d'allumage et allumez-le en suivant les ins-La vapeur d'eau peut aussi se condenser dans le tructions sur son emballage.

conduit de cheminée et former de la créosote. Le créosote est extrémement inflammable et peut produit un départ de feu dans la cheminée.

Briquettes de lignite

Les briquettes de lignite représentent à peu pres les mêmes caractéristiques de combustion que le bois.

Avant de placer des briquettes de lignite, veillez a avoir un bon lit de charbon de bois.
Pour allumez le poèle, suivez les instructions dans le paragraphe « Allumage »

Boulets d'anthracite

Les anthracites sont répartis dans différentes catégories d'après leurs caractéristiques, déterminées dans certains cas par la reglementation, telles que pourcentage de matières volatiles. La teneur en cendres de l'anthracite se situe entre 3% et 13% . Plus la teneur en cendres est faible, plus la puissance calorifique est élevée et moins il sera nécessaire de décembre le poèle.

Utilisez de préférence de l'anthracite de catégorie A avec une faible teneur en cendres.
Utilisez le calibre recommandié 12/22 ou 20/30.
Pour allumez le poèle, suivez les instructions dans le paragraphe « Allumage »

Allumage

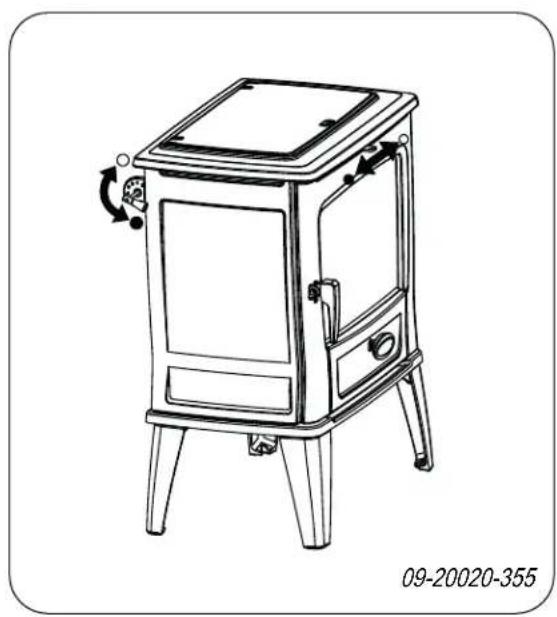

1. Fermez la porte du poèle et ouvrez l'arrivée d'air le primaire et l'arrivée d'air seconde du poèle en ouvrant entièrement les registres d'air primaire et seconde; voir l'illustration suivante. En cas de incetirage insuffisant, ouvrez un tout petit peu la porte du bac à cendre.
2. Laissez le feu d'allumage brûler bien fort jusqu'à ce que le bois fasse un lit de braises ardentes. Vous pouvez ensuitemettre un peu plus de combustible et régler le poële, voir les paragraphs « La combustion au bois», « La combustion avec des briquettes de lignite (uniquement pour le TAI M) » et « La combustion avec des boulets d'anthracite (uniquement pour TAI M et TAI C) »

Vous pouvez vérifier le tirage de la cheminée en allumant une boule de papier au-dessus du déflecteur du poèle. Si la cheminée est froide, le tirage dans le conduit de cheminée est souvent insuffisant et la fumée peut se repandre dans la piece. Procedez comme suit pour allumer le poèle afin de prévenir le risque d'enfumage de la piece.

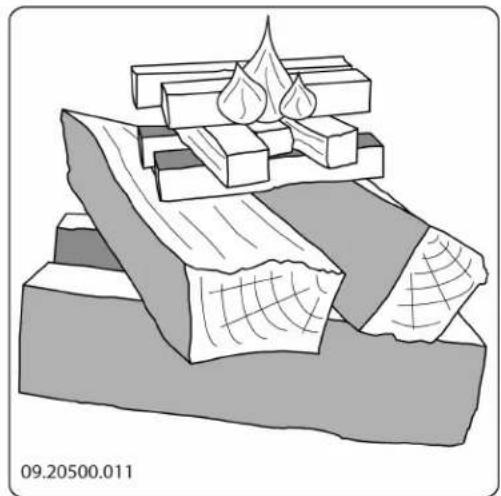

1. Empilez deux couches de buches de taille moyenne l'une sur l'autre en les croisant.
2. Empilez sur les bùches deux couches de bois d'allumage l'une sur l'autre en les croisant.

= Ouvert = Fermé

bùche. Un empilage de cette façon est recommendé si vous souhaitezCHAuffer pendant une période courte.

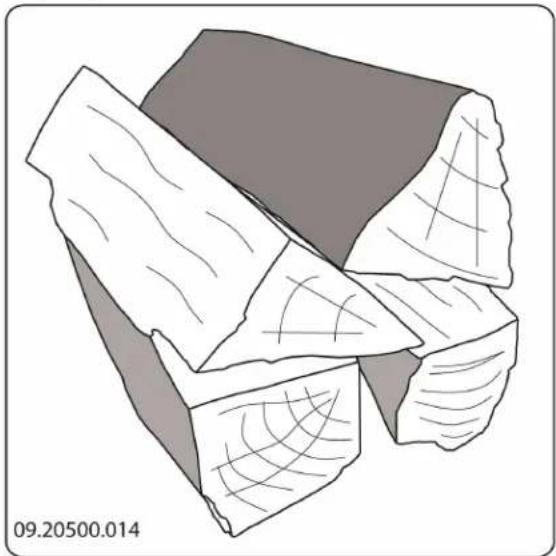

Empilage serre

Combustion au bois (TAI

Après avoir suivi les instructions d'allumage :

1. Ouvrez lentement la porte de l'appareil.
2. Etalez uniformément le lit de braises dans le fond du foyer. 4
3. Empilez quelques buches sur le lit de charbon bois.

Empilage non serre

M

quand le bois est empilé serré, il brûlera plus lentement du fait que l'oxygène ne pourra atteindre que quelques bùches. Un empilage serré est recommendé si vous souhaitez chauffer pendant une longue période.

1. Fermez la porte de l'appareil.

Fermez l'arrivee d'air primaire et laissez l'arrivee d'air secondaire ouverte.

#

Remplissez au maximum le corps de chauffe jusqu'au tiers.

1. Pour un prochain remplissage, utilisez la porte de remplissage du poèle.

Combustion aux briquettes de lignite

Les briquettes de lignite brûlent presque de la même manière que le bois. Veillez à une alimentation en air suffisante sous le feu en utilisant l'admission d'air primaire. Voir également le paragraphe « Combustion au bois »

La combustion de briquettes de lignite produit beaucoup de cendres. Il faut donc éliminer régulièrement

Quand le bois est empilé non serré, il brulera vite d'ait que l'oxygène pourra atteindre facilement chaque.

les cendres excédentaires. Voir le chapitre « Décen-7, drage » pour consulter les instructions.

Pour connaître les caractéristiques et la maniere d'utiliser les briquettes de lignite : consultez votre fournisseur de briquettes de lignite ou lisez l'emballage des briquettes de lignite.

Après avoir suivi les instructions d'allumage :

Pala tis logiz is thermostat du hivau souti itie.

Une fois que la corbeille commence à rougir,
votre feu va trop vite.

Combustion de charbon avec réserve

1. Ouvrez lentement la porte de l'appareil.

Après avoir suivi les instructions d'allumage :

1. Étalez uniformément le lit de braises dans le fond. Ouvrez complètement le registre d'air primaire du foyer. (thermostat).

2. Placez les briquettes de lignite sur le lit de braises.Ouvre全资ment la porte de l'appareil.

3. Fermez la porte.

4. Étalez uniformément le lit de braises dans le fond du foyer.

Combustion aux boulets d'anthracite (TAI M et TAI

1. Fermez la porte.

Lors de la combustion de boulets d'anthracite, fermez toujours le registre d'air secondaire ainsi que la plaquette de recouvrement (choix du combustible) de la paroi au verso.

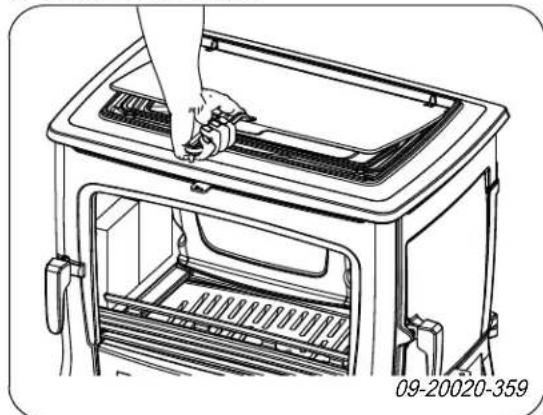

5 ouvre lente ment le couvercle de remplissage de la plaque supérieure.

Combustion de charbon sans réserve

Après avoir suivi les instructions d'allumage :

1. Ouvrez complètement le registre d'air primaire.

2. Ouvrez lentement la porte de l'appareil.

3. Étalez uniformément le lit de braises dans le fond du foyer. 6

4. Étalez le contenu d'une pelle de boulets sur le lit de braises et attendez que les boulets soient rouges avant d'ajouter une dose supplémentaire. 7

1. Ajoutez lieutenant plus de boulets.

Attention de ne pasétouffer le feu en ajoutant une dose trop importante de boulets d'un seul coup.

1. Remplissez la réserve de charbon jusqu'à atteindre les admissions d'air du fond de la réserve.

2. Refermez le couvercle de replissage.

3. Laissez bien brûler le charbon pendant quelques minutes puis reglez le thermostat au niveau souhaité.

La quantité maximale a été atteinte lorsque la quantité précédente de boulets ardents est tout juste visible.

La féquence de replissage dépend de la puissance souhaïée.

1. Fermez la porte.

Si vous souhaitez que le poèle continue de brû-ler la nuit, ramenez le thermostat en position 1 environ. La position correcte dépend de la cheminée et des conditions météorologiques.

Une fois que la corbeille commence à rougir,
votre feu va trop vite.

Extinction du feu

Conseils pour la combustion

Ne laissiez jamais le feu brûler avec la porte poèle ouverte.

Faites régulièrement un feu intensif dans le poèle.

N'ajoutez plus de combustible et laissez le foyer éteindre de lui-même. Si la puissance du feu est diminuée en réduisant l'alimentation d'air, des gaz tâiques se dégagent. Pour cette raison, laissez toujours le foyer s'éteindre de lui-même. Surveillance le feu jusqu'à ce qu'il soit totalement éteint. Une fois le feu totallement éteint, vous pouvez fermer tous les registres d'air.

Décendrage

Lorsque l'on brûle du bois pendant une longue période à faible régime, il peut se former dans la cheminée des dépôts de goudron et de créo

sote. Le goudron et la créosote sont extrémement inflammables. Quand ces dépôts deviennent trop importants, une augmentation subite de la température de la cheminée peut provoquer un feu dans le conduit de cheminé C'est pourquoit il est recommendé de faire relièrement un feu bien vif, afin de faire disparaitre ces dépôts eventuels de goudron et créosote.

D'autre part, en cas de combustion trop faibly du goudron peut se déposer sur la vitre et le porte de l'appareil.

En cas de température extérieure douce, il est préférible de faire un bon feu vif pendant quelques heures, plutôt que de faire fonctionner le poèle avec un feu faible pendant un longue période.

Après avoir fait un feu avec des briquettes de lignite et des boulets d'anthracite, il reste beaucoup de cendres. Éliminez régulièrement les cendres excédentaires.

Après la combustion du bois, une quantité de cendres relatifement réduite reste dans l'appareil. Ce lit de cendres est un excellent isolant pour le fond du foyer et garantit une meilleure combustion. De ce fait, il est le recommandié de laisser une fine couche de cendre sur le fond du foyer.

L'alimentation en air par le fond du poèle ne doit toussefois pas etre perturbée et il faut prevenir toute accumulation de cendres derriere la plaque interieure en fonte. Il faut donc eliminer regulierement les cendres accedentaires.

Reglez l'admission d'air par le biais de I'arrivee d'air secondaire (combustion de bois uniquement

Les cendres ne doivent jamais toucher la partie inférieure de la grille. La grille risque de surchauffer et d'être endommagée.

L'arrivée d'air secondaire oxygène non seulement le feu, mais « balaye » aussi la vitre qui prévient son encrassement prematuré.

1. La poignée « main froide » fournie permet de ce manier la grille de tisonnage.

2. Ouvrez la porte du bac à cendres.

3. Le tison fourni permet de briser la cende par le biais des ouvertures en haut de la grille.

Ouvrez temporairement l'arrivée d'air primaire si l'admission d'air par l'arrivée d'air seconde est insuffisante ou si vous souhaitez raviver le feu.
Il est préféable d'ajouter régulièrement une petite quantité de buches只不过 que d'enmettre une grande quantité d'un seul coup.
Il est préférible d'ajouter une petite quantité de briquettes de lignite ou de boulets d'anthracite à la fois,只不过 que d'enmettre une grande quantité d'un seul coup.

1. Retirez le bac à cendres en utilisant la main froilé entretien par un professionnel des conduits de che-fournie et videz le bac à cendres; voir illustrationminée. suivante.

1. Replacez le bac à cendres et fermez la porte l'appareil.

Brume et brouillard

Le brouillard et la brume perturbent l'évacuation des gaz de combustion au travers du conduit de cheminée. La fumée peut être rabattue dans la pierce et doivent très incommodante. S'il n'est pas juste nécessaire de chauffer avec le poèle, il est recommandé de ne pas faire de feu en cas de brume ou brouillard.

Problèmes éventuels

Consulter l'annexe « Tableau de diagnostic » pour résoudre des problèmes éventuels pendant l'usage du poèle.

Entretien

Pour conserver votre apparéil en bon état, suivez les instructions d'entretien représentées dans ce chapitre.

Conduit de cheminée

Dans de nombreux pays, la loi impose le contrôle et

Ientretien par un professionnel des conduits de che

ominée.

Au début de la salle de chauffe: faites ramonerive leur conduit de cheminée par un spécialisteagreeé.
Pendant la saison de chauffe et après une longue période d'inutilisation de la cheminée: faites contrôle les dépôts eventuels de suie dans le conduit de cheminée.
A la fin de la salle de chauffe: bouchez le condu de cheminée avec du papier journal.

Nettoyage et autre entretien régulier

Ne nettoyez pas votre poèle si celui-ci est encore chaud.

Nettoyez l'extérieur du poèle avec un chiffon sec et non pelucheux.

À la fin de la salle de chauffe, vous pouvez netoyer d'intérieur de l'appareil comme suit :

Retirez le couvercle et la réserve de charbon.
Déposez tout d'abord éventuelles les plaques, intérieures refractaires.
Nettoyez eventuelflement les canaux d'alienentiation en air.
Retirez le récapacateur en haut de l'appareil et nettoyez-le. Voir le chapitre « Installation » pour consulter les instructions concernant le retrait et le remontage du récapacateur.

Contrôle des plaques interieures refractaires

Veillez à ce que le nettoyant pour vitres de poèle ne s'infiltrre pas entre le verre et la porte en fonte.

Les plaques interieures réfractaires sont des pieces sujettes à l'usure. Les plaques interieures en vermiculite sont fragiles. Ne heures pas les plaques interieures avec les buches. Contrôlez régulièrement les plaques interieures et remplacez-les si nécessaire.

Entretien du poèle émailé

Ne nettoyez jamais le poèle lorsqu'il est encore sachud. Il est préférible de nettoyer la surface émaillée du poèle avec du savon vert non agressif et de l'eau tiède. Utilisez le moins d'eau possible, séchez bien la surface et prévenez toute formation de rouille. N'utilisez jamais de paille de fer ou un autre abrasif. Ne placecz jamais directement une bouilloire sur un poèle sémaille;utilisez un dessous afin d'éviter d'endommager le poèle. Veillez à ce que les parties émailées n'entrent pas en contact avec des produits acides.

Voir le chapitre « Installation » pour consulter les instructions concernant la dépose et le remontage des plaques interieures.

Les plaques interieures peuvent partager desémaille; utilisez un dessous afin d'éviter d'encraquelures. Ces dernières ne nuisent cepen-dommager le poèle. Veillez à ce que les parties dont pas au bon fonctionnement des plaques émailées n'entrent pas en contact avec des produits acides.

• Ne faites jamais faire fonctionner vous appeared si les plaques interieures refractaires ne sont pas montées.

Graissage

Nettoyage de la vitre

Bien que la fonte soit un métal autolubrifiant, vous nevez régulièrementGRAisser les pieces mobiles.

Une surface en verre propre retient moins facilement la poussière. Procedez comme suit:

Graisses les pièces mobiles (telles que systèmes de guidage, charnières, verrous et réglettes d'air), avec de la graisse ininflammable disponible dans le commerce spécialisé.

1. Éliminez la poussière et la suite avec un chiffon sec.
2. Nettoyez le verre avec un nettoyant pour vitres poèle :

a. Appliquez du nettoyant pour vitres de poèle sur une éponge, répartissez-le sur toute la surface en verre et laissez agir.
b. Élimínez ensuite les saletés avec un chiffon humide ou de l'essuie-tout.

1. Nettoyez une nouvelle fois la surface en verre avec un produit ordinaire de nettoyage du verre
2. Nettoyez la surface en verre en la frottant avec chiffon sec ou de l'essuie-tout.

N'utilise jamais de produits abrasifs ou mordants pour nettoyer la surface en verre.
- Portez des gants de nettoyage pour protégger vos mains.

Si la vitre du poèle est brisée ou fendue, ell doit être remplacee avant d'utiliser a nouveau l'appareil.

Réparation des petits dommages de la laque

les petits dommages de la laque peuvent etre réparés avec un aérosol de laque spéciale résistant à la chaleur et disponible auprès de votre fournisseur.

Réparer la surface émaillée

L'émailage est un procédé artisanal. Le poèle peut donc créé de petites différences de couleurs ou de petite imperfections. Un contrôle visuel du poèle est effectué à l'usine. Le contrôleur observe la surfacependant 10 secondes à une distance de 1 metre.
sLes petites imperfections eventuelles qui ne sont pas visibles sont le cas échéant considérées comme acceptables. L'appareil est livré avec une laque de finition spéciale résistance à la chaleur et destinée à répérer les petits endommagements (dus au transport).
Appliquez en fines couches et laissez secher entiement la laque de finition résistante à la chaleur avant d'utiliser votre poèle.

Certains coloris d'email sont sensibles aux changements de température. Il se peut donc que le

colors du poèle varie pendant son utilisation. Une fois que le poèle aura refroidi, il retrouvera son colors d'origine.

Lorsque les surfaces émailées deviennent brûlantes, des craquelures peuvent apparaitre. Il s'agit d'un phénomène normale qui n'a aucune influence sur le fonctionnement du poële.

Veillez à ne pas surcharger le poèle. En cas de surcharge, la température de surface devient extrémement élevé et risque d'endommager l'émail de façon permanente.

Contrôle de l'étanchéité

Vérifiez que le cordon d'étanchéité ferme hermetiquement la porte. Le cordon d'étanchéité s'use et doit être remplace à temps.
Dépistez les fuites d'air eventuelles de l'appareil. Mastiquez les interstices eventuels avec du kit pour poèle.
Avant d'allumer le poèle, laissez bien secher le kit qui autrement gonflera à cause de l'humidité qu'il contient, provoquant une nouvelle fuite d'air.

Annexe 1: Caractéristiques techniques

Modèle 45M 45M 45M 45C
Puisance nominale 9 kW 9 kW 9	kW 9 kW
Raccordement au conduit de che-minée (diamètre)	150 mm 150 mm 150 mm 150 mm 150 mm
Poids 155 kg 155 kg 155	kg 160 kg
Combustible recommends	Bois	Charbon	Lignite	Charbon
Caracteristique combustible, longueur max. bois	45 cm	12/22 - 20/30	3" - 6" - 7"	12/22 - 20/30
Débit massique de gaz de fumée	8,5 g/s	7,6 g/s	8,8 g/s	7,6 g/s
Augmentation de la température mes- rée à la section de mesure	273 °C	282 °C 286 °C	282 °C	°C
Température mesurée à la sortie d'escalation de l'appareil	410 °C	389 °C 395 °C	389 °C	°C
Tirage minimum	12 Pa	12 Pa	12 Pa	12 Pa
Émission CO (13 %2D)	0,09 %	0,08 %	0,07 %	0,09 %
Émission NOx (13 %2Q)	60 mg/Nm3	-	-	-
Émission CnHm (13 %2D)	96 mg/Nm3	136 mg/Nm3	109 mg/Nm3	136 mg/Nm3
Émission de poussières	13 mg/Nm3	<40 mg/Nm3	12,3 mg/Nm3	<40 mg/Nm3
Émission de poussières selon la name NS3058-NS3059	-	-	-	-
Rendement	75,30 %	79,50 %	75 %	79,50 %

Modèle 55M 55M 55M 55C
Puisance nominale 9 kW	9 kW 9 kW	9 kW
Raccordement au conduit de che-minée (diamètre)	150 mm 150 mm 150 mm 150 mm	150 mm 150 mm 150 mm
Poids	155 kg 155 kg	155 kg 160 kg
Combustible recommends	Bois	Charbon	Lignite	Charbon
Caracteristique combustible, longue max. bois	45 cm	12/22 - 20/30	3" - 6" - 7"	12/22 - 20/30
Débit massique de gaz de fumée	8,5 g/s	7,6 g/s	8,8 g/s	7,6 g/s
Augmentation de la température mes- rée à la section de mesure	273 °C 282 °C	286 °C 282 °C
Température mesurée à la sortie d'éva- cuation de l'appareil	410 °C 389 °C	395 °C 389 °C
Tirage minimum 12 Pa 12 Pa 12	Pa 12 Pa
Émission CO (13 %2)D0,09 % 0,08	% 0,07 % 0,09 %
Émission NOx (13 %2)D	60 mg/Nm3	-	-	-
Émission CnHm (13 %2)D	96 mg/Nm3	136 mg/Nm3	109 mg/Nm3	136 mg/Nm3
Émission de poussières	13 mg/Nm3	<40 mg/Nm3	12,3 mg/Nm3	<40 mg/Nm3
Émission de poussières selon la norme NS3058-NS3059	-	-	-	-
Rendement	75,30 %	79,50 %	75 %	79,50 %

Annexe 2: Dimensions

TAI 45M / TAI 45C

09-20020-358

09-20020-361

Annexe 3: Distance d'éloignement avec des matériaux combustibles

TAI 45M et 45C / TAI 55M et 55C - Distances minimales en millim

1
2

09-20020-356

1 Matériau combustible
2 Matéria incombustible 100 mm

TAI 45M et 45C / TAI 55M et 55C - Dimensions hourdis ignifuge

Dimensions minimales hourdis ignifuge

	A (mm)	B (mm)
Din 18891 500 300
Allemagne 500 300
Finlande 400 100
Norvège 300 100

Annexe 4: Tableau de diagnostic

				Problème
●				Le bois ne continue pas de brûler
	●			Dégage une chaleur insuffisante
		●		Retour de fumée lors du replissage du poële
			●	Le feu est trop vif, impossible de bien régler le poële
				Dépôt sur la vitre
				cause possible solution	éventuelle
●	●	●		Tirage insuffisant	Une cheminée froide présente unto un tirage insuffisant. Pour allumer un feu, suivez les instructions données au chapitre « Utilisation »; ouvrez une fenêtre.
●	●	●		● Le bois est trop humide Utilisez du bois à 20% d'humidité maximum.
●	●	●		Dimensions du boistrop importantes	Utilisé du petit bois pour allumer votre feu. Utilisez des souches de boisfendues d'une circonférence maximale de 30 cm.
●	●	●	●	Le bois est mal empié	Posez le bois en veillant à ce que suffisamment d'air puisse passer entre les bùches (empilage non serré, voir « La combustion au bois »).
●	●	●		Mauvais fonctionnement de la cheminée	Vérifièzque la cheminée satisfait aux conditions suivantes : 4 mètres de haut minimum, diamètre approprié, isolation correcte, interieur du conduit lisse, sans trop de coudes, aucune obstruction (nid d'oi-seaux, dépôt de suie important), hermétique (sans interstices).
●	●	●		Sortie de la cheminée inadéquate	Doit être suffisamment haute au-dessus du toit, dans une zone déga-gee.
●	●	●	●	Réglage inadéquat des alimentations d'air	Ouvrez entièrement les alimentations d'air.
●	●	●		Raccordement inadéquat du poële au conduit de cheminée	Le raccordement doit être hermétique.
●	●	●		Dépression dans la pièce où le poële installé	est Desactivé les systèmes d'aspiration.
●	●	●		Alimentation insuffisante en air frais	Prévoyez une alimentation en air frais suffisante, utilisez sinées-saure un raccordement d'air extérieur.
●	●	●		Conditions météorologiques défavorables ? Inversion (flux d'air inversé dans la cheminée du fait d'une température extérieure élevée), fortes rafalesde vent	En casd'inversion du fluxd'air, l'usage de l'appareil est déconseilé. Posez si nécessaire une hotte aspirante sur la cheminée.
		●		Courant d'air dans la pièce	Évitez les courants d'air dans la pièce, évitez de poser le poële à proximé d'une porte ou de gains d'air de chauffage.
			●	Les flammes touchent la vitre	Veillezà ce que le bois ne se trouve pas trop près de la vitre. Fermez un peu plus'l'avillée d'air primaire.
			●	De l'air s'échappe du poële Vérifiezles	fermetures de la porte et les joints de l'appareil.

Index

A

Aération 13
règle de base 13.

Ajout boulets d'anthracite.20 briquettes de lignite 20

Ajout de combustible.20..
Alimentation en air extérieur raccordement.15

allumer 17 Arrivée d'air primaire.17

Arrivée d'air secondaire 17.
Arrivées d'air 17.

Augmentation de la températe section de mesure 24-25

Avertissement
aération 12-13
conditions d'assurances 12
consignes 12
départ de feu dans conduit de cheminée 12
départ de feu dans le conduit de cheminée 20
feu dans le conduit de fumée 16
matériaux inflammables 12
nettoyant pour vitres de poële 22
plaques interieures en fonte 16
plaques interieures réfractaires 16
surface chaude 12
vitre brisée ou fendue 12, 22

B

Bois 16
conservation 16
essence adaptee 16
mouille 16
ne brule pas 30
sechage 16

Bois d'allumage 30
Bois de coniferes 16

Bois mouillé 16
Boulets d'anthracite 17

Briquettes de lignite 17
Briser
cendre 20

Brouillard, ne pas faire de feu 21
Brume, ne pas faire de feu 21

C

Cendres briser 20
Chaleur, insuffisante 21,30

Charbons teneur en cendres 17

Cheminée conditions 13 diametre de raccordement 24 hauteur 13

Combustible adapté 16

ajout 20
anthracite .16

bois 16
boulets d'anthracite.17.
briquettes de lignite.17

inadapté 16

lignite 16

quantité nécessaire.21 remplissage 18

Combustible adapté 16

Combustible inadapté 16.

Combustion 18
ajout de combustible 18-20

anthracite 19
briquettes de lignite 18

chaleur insuffisante. 21,30
feu trop vif. 30
impossible de bien regler le poèle.

Conditions meteorologiques, ne pas faire de feu 21
Conduit de cheminée
entretien 21
raccordement .15

Cordon d'étanchéité de la porte 23
Couche de finition, entretien 22

Creosote 20

D

Décendrage 20 lignite 18

Dimensions 26

Émail entretien 22

Émission de poussières 24-25

E

Empilage desbuches.18

Entretien

conduit de cheminée.21.

émail 22

étanchéité .23

graissage 22

nettoyage de la vitre.22

nettoyer le poèle 21

plaques interieures réfractaires.22

Extinction du feu.20

F

Feu

allumage .17

extinction 20

Feudallumage. 17

Force portative du sol 14

Fuite d'air. 23

Fumée

lors de la première utilisation. 16

G

Gaz de fumée

débit massique 24

température 5, 7, 9, 11

Goudron 20

Graissage 22

Graisse pour graissage 22

Grille d'airation 13

H

Hauteur de replissage du poèle 18

1

Interstices dans l'appareil 23

L

Laque 16

Lignite

cendre 18

combustion 18

M

Matériaux combustibles

distance jusqu'a. 28

Mise en place

dimensions 26

Mitre de cheminée 13

Mitre sur la sortie de cheminée 13

Murs

sécurité incendie 14

N

Nettoyage

poèle 21

vitre 22

Nettoyant pour vitres de poêle 22

0

Oxygenation du feu 20

P

Plaques intérieures en fonte

advertisement 16

Plaques interieures réfractaires

avertissement 16

entretien 22

Poids 24

Porte

cordon d'étanchéité 23

Prévenir un départ de feu dans le conduit de cheminée 20

Puissance nominale 21, 24

R

Raccordement

dimensions 26

Ramonage du conduit de cheminée 21

Réglage de l'admission d'air 20

Remplissage en matérieliau combustible

retour defumée 30

Rendement 5,7,9,11,24-25

Résolution de problèmes 21, 30

Retirer

cendres 20

Retirer les cendres.20.

Retour de fumée 12,30

s

Sechage du bois 16

Sécurité incendie

distance jusqu'aux materiaux combustibles 28

meubles .14

murs.14

sol 14

Sols

force portative.14

sécurité incendie 14

Stockage du bois.16

T

Tapis 14.

Température 24-25

Tirage.24-25

V

Verre

dépôt 30

Vitre

nettoyage 22

Vitres

dépôt 30

nettoyage 22

Inhaltsverzeichnis

Einleitung 3

Numero de série unkino.

Numero de série unkino.
