BEDIENUNGSANLEITUNG TAI 45C DOVRE

Mist, nicht stoken 20

Muren brandveiligigkeit 13

N

Naaldhout.16

Nathout 16

Nevel, nicht stoken.20

Nominal vermogen 20, 23

0

Leistungserklärung TAI 45M 4

Leistungskerlärung TAI 45C.6

Leistungskerlärung TAI 55M8

Leistungskerlärung TAI 55C 10

Sicherheit 12

Installationsbedingungen 12

Allgemeines 12

Schornstein 12

Belüftung des Raums.13

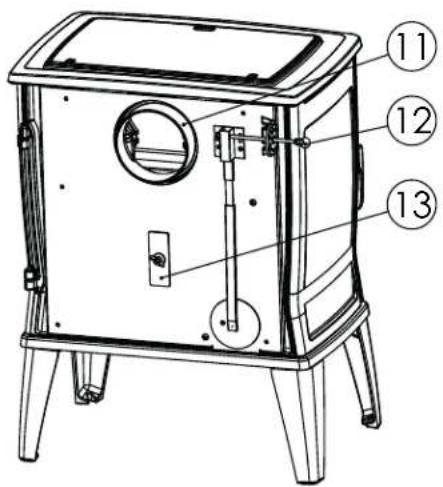

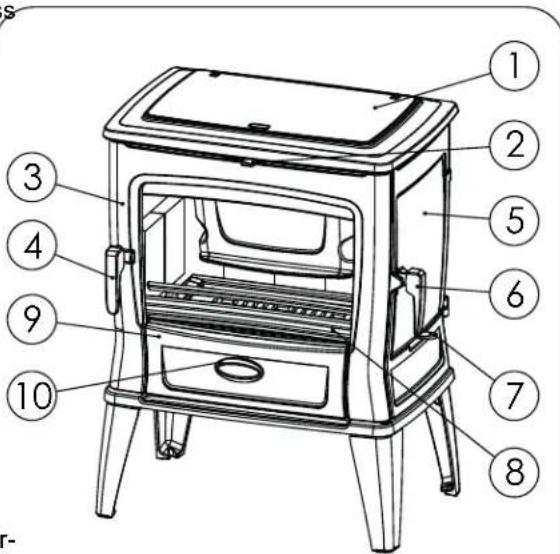

Decken und Wände 14 Produktbeschreibung

Installation 15

Vorbereitung 15

SchornsteinanschlussVBorbereiten 15

Aufstellen und anschreiben 15

Verwendung 16

Erste Verwendung 16

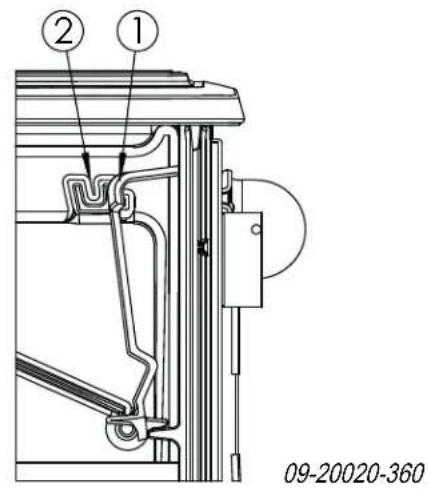

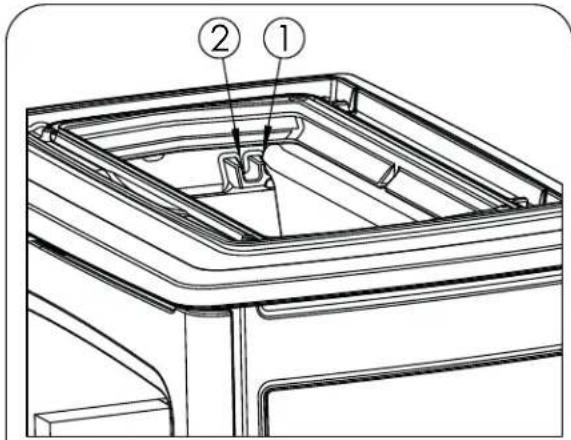

Brennstoff 16

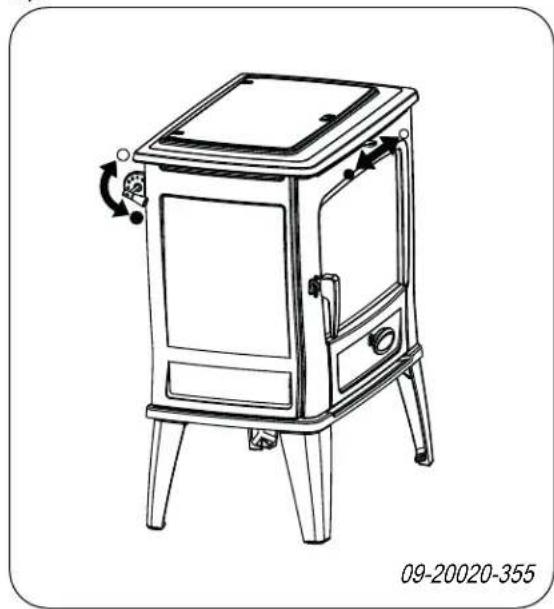

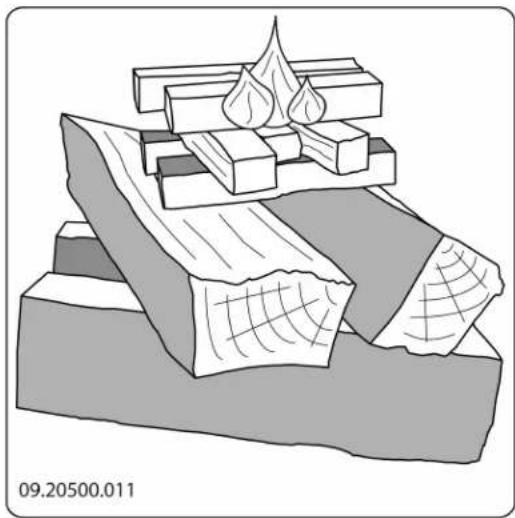

Anzünden 17

Heizen mit Holz (TAl M) 18

Heizen mit Braunkohlebriketts (TAlM) 18

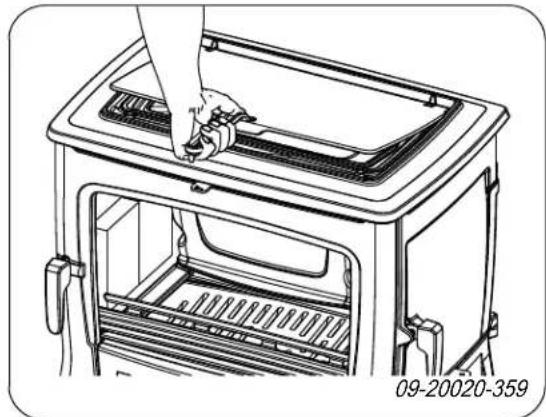

Heizen mit Anthrazitkohle (TAI M und TAI C) 18

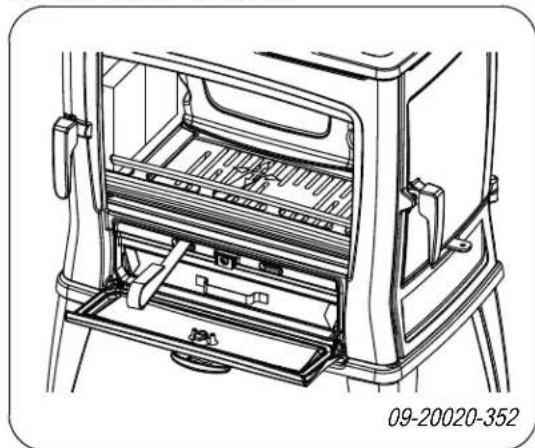

Hinweise zum Heizen 19

Löschen des Feuers 20

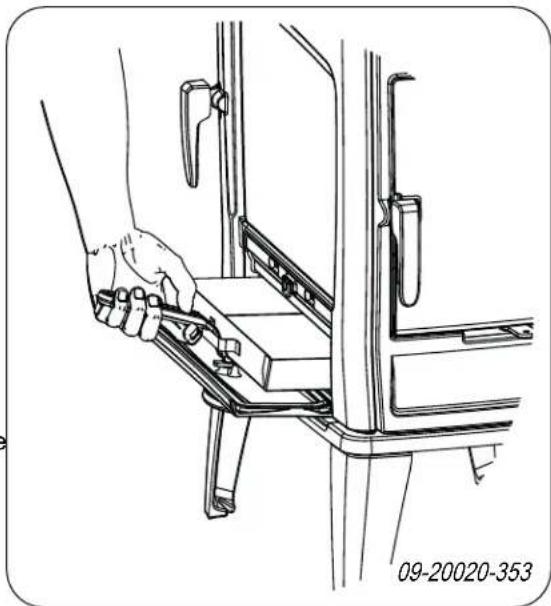

Entaschen 20

Nebel 21

Eventuelle Probleme 21

Instandhaltung 21

Schornstein 21

Reinigung und andere regelmäßige Instand-

haltungsmaßnahmen 21

Anlage 1: Technische Daten 23

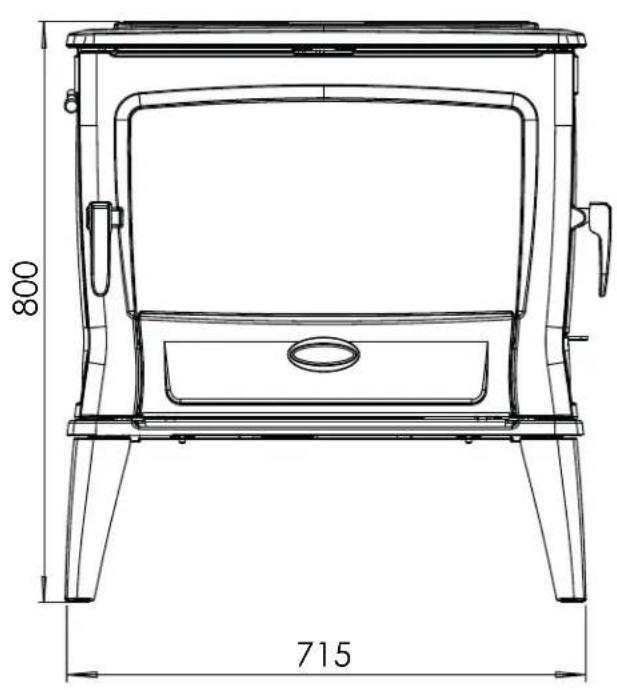

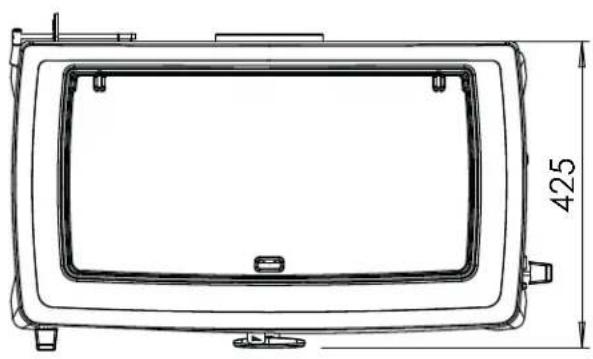

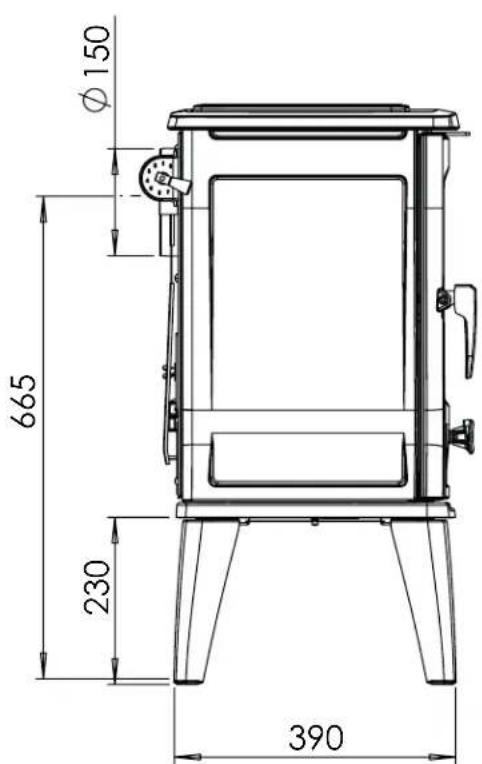

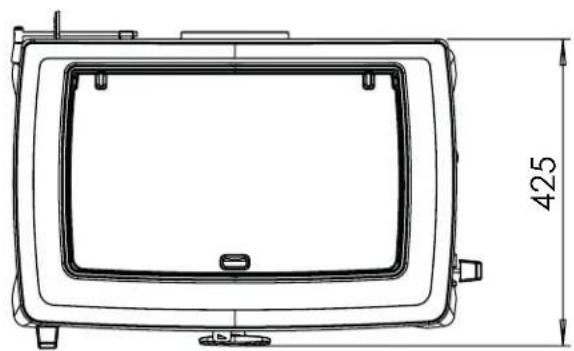

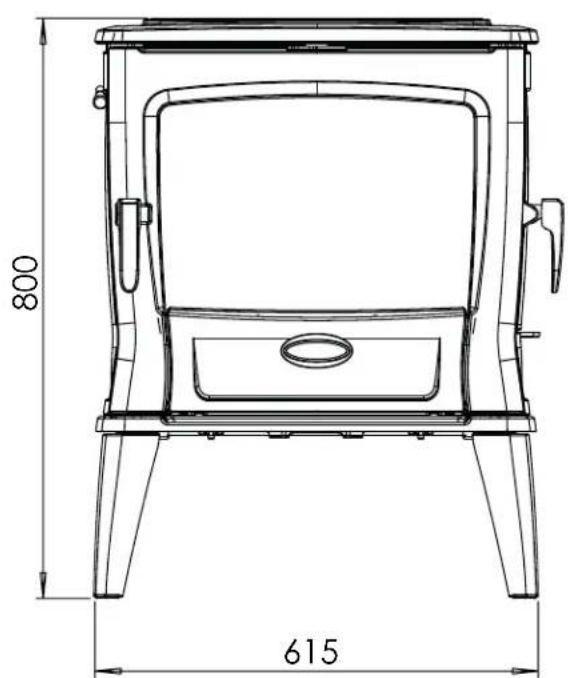

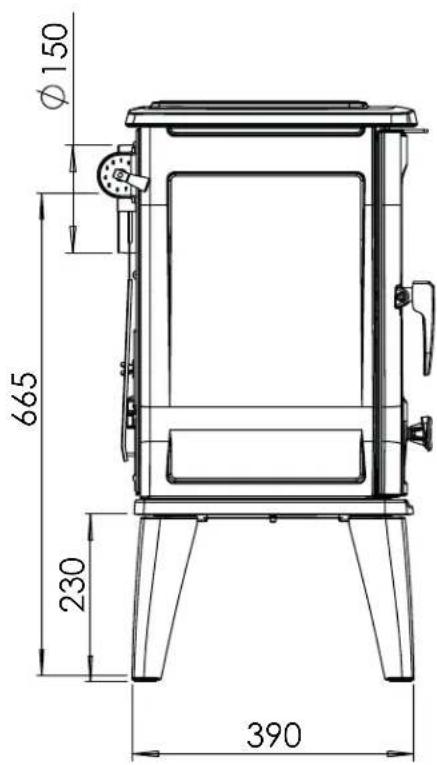

Anlage 2: Abmessungen 25

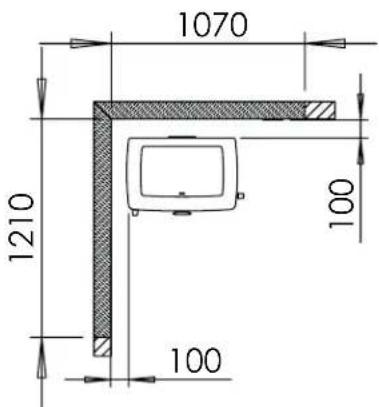

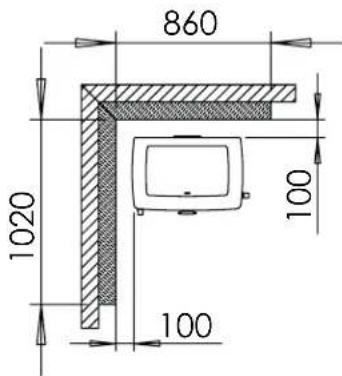

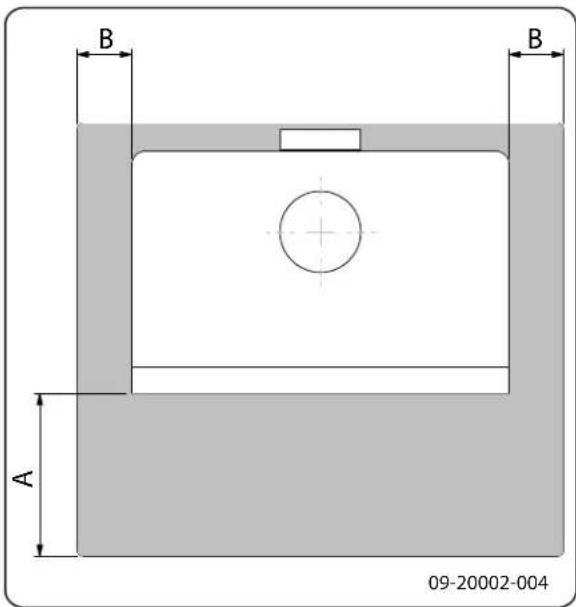

Anlage 3: Abstand zu brennbarem Material 27

Anlage 4: Diagnoseschema 29

Index 30

Einleitung

Sehr geehrte(r) Benutzer(in), mit dem Kauf theses Heizgerats von DOVRE haben Sie sich für ein hochwertiges Produkt entschieden. Dieses Produkt gehört zu einer neuen Generation energiesparender und umweltfreundlicher Heizgeräte. Diese Geräte nutzen sowohl Konvektionswärme als auch Strahlungswärme.

Ihr DOVRE-Gerät wurde mithilfe der modernsten Produktionsmittel gefertigt. Soltte Ihr Gerät wider Erwarten dennoch einen Mangel aufweisen, konnen Sie sich jederzeit an den DOVRE-Service wenden.
Das Gerätarf nicht verändert werden; verwenden Sie stets Original-Ersatzteile.
Das Gerät ist zum Aufstellen in einem Wohnraum gedacht. Es muss hermetisch dicht an einen gut Funktionierenden Schornstein angeschlossen werden.
Wir empfehlen, das Gerät durch einen qualifizierten Techniker installieren zu halten.
DOVRE übernimmt keinerlei Haftung für Probleme oder Schaden, die auf eine inkorrekte Installation zusammen sind.
Bei Installation und Verwendung müssen die nachfolgend aufgeführten Sicherheitsvorschriften beachtet werden.

These Anleitung erläutert, wie Sie das DOVRE-Heizgerät sicher installieren, verwenden und warten. Wenn Sie weitergehende Informationen und technische Daten benötigen oder ein Installationsproblem haben, wenden Sie sichitte zuerst an ihren Lieferanten.

© 2014 DOVRE NV

Leistungserklarung TAI 45M

Gemäß der Verordnung über Bauprodukte 305/2011

Nr. 035-CPR-2014

1. Eindeutiger Kenncode des Produkttypes:

TAI 45M

1. Typen-, Partie- oder Seriennummer oder ein andere identifikationsmittel des Bauproduktw wie v geschrieben in Article 11 Abs. 4:

Eindeutige Seriennummer.

1. Vom Hersteller vorgesehene Verwendungszwecke des Bauprodukts gemäß der anwendbaren harmonisierten technischen Spezifikation:

Ofen für Festbrennstoff ohne Produktion von Warmwasser gemäß EN 13240.

1. Name, registrarier Handelsname oder registrierte Handelsmarke und Kontaktadresse des Herstelle wie vorgeschreiben in Artikel 11 Abs. 5:

1. Falls zutreffend, Name und Kontaktadresse des Bevollmächtigten, dessen Vollmacht die in Artik 12 Abs. 2 aufgeführten Aufgaben umfasst:

2. System oder Systeme zur Bewertung und Überprüfung der Leistungsbestandigkeit des Bauprodukts gemäß Anhang V:

System 3

1. Bezieht sich die Leistungserklarung auf ein Bauprodukt, auf das eine harmonisierte Norm Anwendungfindet:

Die beaufragte Institution KVBG, registriert unter Nummer 2013, hat unter System 3 eine Typenprüfung durchgefuhrt und einen Testbericht Nr. H20140033 erstellt.

1. Im Falle einer Leistungserklarung, die ein Bauprodukt betriff, für das eine Europäische Techni-Bewertung ausgestellt worden ist:

9. Angegebene Leistung:

Harmonisierte Norm EN 13240 :2001/A2 :20	04/AC :2007
Wesentliche Merkmale Holz | Kohle | Braunkohle
Brandsicherheit
Temperaturbestätigkeit A1
Abstand zu brennbarem Material	Mindestabstand in mmRückseite: 300Seite: 450
Risiko von hereausfallenden, glühenden Teilchen Moderat
Emission von Verbrennungsprodukten	CO: 0,09 % (13 % O2) | CO: 0,08 % (13 % O2) |CO: 0,07 % (13 % O2)
Oberflächentemperatur Moderat
Elektrische Sicherheit -
Einfache Reinigung Moderat
Maximaler Arbeitsdruck	-
Abgastemperatur bei Nennleistung	273 °C | 282 °C |286 °C
Mechanischer Widerstand (Gewicht Tragfähigkeit des Schornsteins)	Nicht festgelegt
Nennleistung	9 kW
Wirkungsgrad	75,3 % | 79,5 % | 75 %

10. Die Leistungen des in den Punkten 1 und 2 beschriebenen Produkts entsprechen den in Punkt 9 angegebenen Leistungen.

These Leistungserklärung wird unter ausschließlich Verantwortung des unter Punkt 4 angef Herstellers erstellt:

01.09.2014 Weelde

Tom Gehem CEO

Da die Produkte kontinuierlich verbessert werden, können die Spezifikationen des gefelften Geräts ohne vorherige Ankündigung von den Angaben in dieser Broschüre abweichen.

DOVRE N.V.

Belgien E-Mail: [e-mail]

Leistungserklarung TAI 45C

Gemäß der Verordnung über Bauprodukte 305/2011

Nr. 036-CPR-2014

1. Eindeutiger Kenncode des Produkttypes:

TAI 45C

1. Typen-, Partie- oder Seriennummer oder ein andere identifikationsmittel des Bauproduktw wie v geschrieben in Article 11 Abs. 4:

Eindeutige Seriennummer.

1. Vom Hersteller vorgesehene Verwendungszwecke des Bauprodukts gemäß der anwendbaren harmonisierten technischen Spezifikation:

Ofen für Festbrennstoff ohne Produktion von Warmwasser gemäß EN 13240.

1. Name, registrarier Handelsname oder registrierte Handelsmarke und Kontaktadresse des Herstelle wie vorgeschreiben in Artikel 11 Abs. 5:

1. Falls zutreffend, Name und Kontaktadresse des Bevollmächtigten, dessen Vollmacht die in Artik 12 Abs. 2 aufgeführten Aufgaben umfasst:

2. System oder Systeme zur Bewertung und Überprüfung der Leistungsbestandigkeit des Bauprodukts gemäß Anhang V:

System 3

1. Bezieht sich die Leistungserklarung auf ein Bauprodukt, auf das eine harmonisierte Norm Anwendungfindet:

Die beaufragte Institution KVBG, registriert unter Nummer 2013, hat unter System 3 eine Typenprüfung durchgefuhrt und einen Testbericht Nr. H20140033 erstellt.

1. Im Falle einer Leistungserklarung, die ein Bauprodukt betriff, für das eine Europäische Techni-Bewertung ausgestellt worden ist:

9. Angegebene Leistung:

Harmonisierte Norm EN 13240 :2001/A2 :20	04/AC :2007
Wesentliche Merkmale Leistungen Kohle
Brandsicherheit
Temperaturbestätigkeit A1
Abstand zu brennbarem Material	Mindestabstand in mmRückseite: 400 mit IsolierungSeite: 450 mit Isolierung
Risiko von hereausfallenden, glühenden Teilchen Moderat
Emission von Verbrennungsprodukten CO: 0,08 %	(13 % O2)
Oberflächentemperatur Moderat
Elektrische Sicherheit -
Einfache Reinigung	Moderat
Maximaler Arbeitsdruck	-
Abgastemperatur bei Nennleistung	282 °C
Mechanischer Widerstand (Gewicht Tragfähigkeit des Schornsteins)	Nicht festgelegt
Nennleistung	9 kW
Wirkungsgrad	79,5 %

10. Die Leistungen des in den Punkten 1 und 2 beschriebenen Produkts entsprechen den in Punkt 9 angegebenen Leistungen.

These Leistungserklärung wird unter ausschließlich Verantwortung des unter Punkt 4 angef Herstellers erstellt:

01.09.2014 Weelde

Tom Gehem
CEO

Da die Produkte kontinuierlich verbessert werden, können die Spezifikationen des gefelften Geräts ohne vorherige Ankündigung von den Angaben in dieser Broschüre abweichen.

DOVRE N.V.

Belgien E-Mail: [e-mail]

Leistungserklarung TAI 55M

Gemäß der Verordnung über Bauprodukte

1. Eindeutiger Kenncode des

Produktypes:

1. Typen-, Partie- oder Seriennummer oder ein andere identifikationsmittel des Bauproduktw wie v geschrieben in Article 11 Abs. 4:

Eindeutige Seriennummer.

1. Vom Hersteller vorgesehene Verwendungszwecke des Bauprodukts gemäß der anwendbaren harmonisierten technischen Spezifikation:

Ofen für Festbrennstoff ohne Produktion von Warmwasser gemäß EN 13240.

1. Name, registrarier Handelsname oder registrierte Handelsmarke und Kontaktadresse des Herstellers wie vorgeschreiben in Artikel 11 Abs. 5:

1. Falls zutreffend, Name und Kontaktadresse des Bevollmächtigten, dessen Vollmacht die in Artik 12 Abs. 2 aufgeführten Aufgaben umfasst:

2. System oder Systeme zur Bewertung und Überprüfung der Leistungsbestandigkeit des Bauprodukts gemäß Anhang V:

System 3

1. Bezieht sich die Leistungserklarung auf ein Bauprodukt, auf das eine harmonisierte Norm Anwendungfindet:

Die beaufragte Institution KVBG, registriert unter Nummer 2013, hat unter System 3 eine

Typenprüfung durchgeführt und einen Testbericht erstellt.

1. Im Falle einer Leistungserklarung, die ein Bauprodukt betriff, für das eine Europäische Techni-Bewertung ausgestellt worden ist:

9. Angegebene Leistung:

Harmonisierte Norm
Wesentliche Merkmale
Brandsicherheit
Temperaturbestandigkeits A1
Abstand zu brennbarem Material	Mindestabstand in mm Rückseite: Seite:
Risiko von hereausfallenden, glühenden Teilchen Moderat
Emission von Verbrennungsprodukten	CO: % (13% O2)
Oberflächentemperatur Moderat
Elektrische Sicherheit -
Einfache Reinigung Moderat
Maximaler Arbeitsdruck -
Abgastemperatur bei Nennleistung	°C
Mechanischer Widerstand (Gewicht Tragfähigkeit des Schornsteins)	Nicht festgelegt
Nennleistung X kW
Wirkungsgrad	%

10. Die Leistungen des in den Punkten 1 und 2 beschriebenen Produkts entsprechen den angegebenen Leistungen.

These Leistungserklärung wird unter ausschließlich Verantwortung des unter Punkt 4 angef Herstellers erstellt:

01.09.2014 Weelde

Tom Gehem CEO

Da die Produkte kontinuierlich verbessert werden, können die Spezifikationen des gefelften Geräts ohne vorherige Ankündigung von den Angaben in dieser Broschüre abweichen.

DOVRE N.V.

Belgien E-Mail: [e-mail]

Leistungserklarung TAI 55C

Gemäß der Verordnung über Bauprodukte

1. Eindeutiger Kenncode des

Produktypes:

1. Typen-, Partie- oder Seriennummer oder ein andere identifikationsmittel des Bauproduktw wie v geschrieben in Article 11 Abs. 4:

Eindeutige Seriennummer.

1. Vom Hersteller vorgesehene Verwendungszwecke des Bauprodukts gemäß der anwendbaren harmonisierten technischen Spezifikation:

Ofen für Festbrennstoff ohne Produktion von Warmwasser gemäß EN 13240.

1. Name, registrarier Handelsname oder registrierte Handelsmarke und Kontaktadresse des Herstellers wie vorgeschreiben in Artikel 11 Abs. 5:

1. Falls zutreffend, Name und Kontaktadresse des Bevollmächtigten, dessen Vollmacht die in Artik 12 Abs. 2 aufgeführten Aufgaben umfasst:

2. System oder Systeme zur Bewertung und Überprüfung der Leistungsbestandigkeit des Bauprodukts gemäß Anhang V:

System 3

1. Bezieht sich die Leistungserklarung auf ein Bauprodukt, auf das eine harmonisierte Norm Anwendungfindet:

Die beaufragte Institution KVBG, registriert unter Nummer 2013, hat unter System 3 eine

Typenprüfung durchgeführt und einen Testbericht erstellt.

1. Im Falle einer Leistungserklarung, die ein Bauprodukt betriff, für das eine Europäische Techni-Bewertung ausgestellt worden ist:

9. Angegebene Leistung:

Harmonisierte Norm
Wesentliche Merkmale
Brandsicherheit
Temperaturbestandigkeits A1
Abstand zu brennbarem Material	Mindestabstand in mm Rückseite: Seite:
Risiko von hereausfallenden, glühenden Teilchen Moderat
Emission von Verbrennungsprodukten	CO: % (13% O2)
Oberflächentemperatur Moderat
Elektrische Sicherheit -
Einfache Reinigung Moderat
Maximaler Arbeitsdruck -
Abgastemperatur bei Nennleistung	°C
Mechanischer Widerstand (Gewicht Tragfähigkeit des Schornsteins)	Nicht festgelegt
Nennleistung X kW
Wirkungsgrad	%

10. Die Leistungen des in den Punkten 1 und 2 beschriebenen Produkts entsprechen den angegebenen Leistungen.

These Leistungserklärung wird unter ausschließlich Verantwortung des unter Punkt 4 angef Herstellers erstellt:

01.09.2014 Weelde

Tom Gehem
CEO

Da die Produkte kontinuierlich verbessert werden, können die Spezifikationen des gefelften Geräts ohne vorherige Ankündigung von den Angaben in dieser Broschüre abweichen.

DOVRE N.V.

Belgien E-Mail: [e-mail]

Sicherheit

Achtung! Alle Sicherheitsvorschriften müssen strikt befolgt werden.
1 Lesen Sie die dem Gerät beiliegenden Anleitungen zu Installation, Inbetriebnahme und Pflege sorgfältig durch, bevor Sie das Gerät in Betrieb besteht.
Das Gerät muss gemäß den in Ihr dem Land geltenden gesetzlichen Bestimmungen installiert werden.
Alle lokalen Bestimmungen sowie Bestimmungen aufgrund von EU-Normen müssen bei der Installation des Geräts beachtet werden.
Vorzugsweise sollte das Gerät von einem dazu befugten Techniker installiert werden. Diese kennt alle geltenden Bestimmungen und Vorschriften.
Das Gerät wurde zu Heizungszwecken entwickelt. Alle Oberflächen einschließlich Glas und Anschlussrohr können sehr heißt werden (mehr als 100^ C)! Verwenden Sie bei der Bedienung eine "kalte Hand" oder hitzebestandige Handschuhe.
Sorgen Sie für eine hinreichende Abschirmung wenn sich keine Kinder, Personen mit Einschränkungen, Ältere oder Tiere in der Nähdes Geräts aufhalten.
Die Sicherheitsabstände zu brennbarem Material mussen strikt eingehalten werden.
6 Legen Sie keine Gardinen, Kleider, Wäsche-stücke oder andere brennbare Materialien auf oder halten das Gerät.
Verwenden Sie während des Betriebs Ihres Gerats keineicht entflammbaren oder explosiven Materialien in der Naze des Gerats.
Lassen Sie den Schornstein regelmäßig rei-nigen, um Schornsteinbrände zu verhindern. Heizen Sie niemals mit geöffneter Tur.
Bei Schornsteinbrand: Schlieben Sie die Luft-eingänge des Gerats und rufen Sie die Feuerwehr.

! Wenn das Glas des Geräts gebrochen oder gesprungen ist, muss diese Glas ausgetauscht werden, bevor das Gerät erneut in Betrieb genommen wird.
Sorgen Sie für eine ausreichende Ventilation in dem Raum, in dem das Gerät aufgestellt ist. Bei nicht ausreichender Ventilation ist die Verbrennung nur unvollständig, wodurch sich giftingige Gase im Raum ausbreiten konnen. Vgl. Kapitel "Installationsbedingungen" für weitere Informationen zur Ventilation.

Installationsbedingungen

Allgemeines

Das Gerät muss hermetisch dicht an einen gut Funktionierenden Schornstein angeschlossen werden.

Fur die Anschlussmae vgl. die Anlage „Technische Daten".
Informieren Sie sich bei der Feuerwehr und/oder bei ihrer Versicherungsgesellschaft über eventuelle spezielle Bedingungen und Vorschriften.

Schornstein

Der Schornstein ist erforderlich für:
Die Abfuhr von Verbrennungsgasen durch natürlichen Abzug.
Die warme Luft in dem Schornstein ist leichter als die Außenluft und steigt dazu nach oben.
Das Ansaugen von Luft, erforderlich für die Verbrennung der Brennstoffe in dem Gerät.

Ein nicht korrekt Funktionierender Schornstein kann zu Rauchrückschlagen beim Offnen der Tur führn. Schaden durch Rauchrückschlag fallen nicht unter die Garantie.

Schlieben Sie nicht mehrere Geräte (etwa noch einen Zentralheizungskessel) an denselben Schornstein an, es sei dann, lokale oder landesweite Gesetze halten dies zu. Sorgen Sie in jedem Fall bei zwei Anschlüssen davon,

dass der Hohenunterschied zwischen den Anschlüssen mindestens 200~mm beträgt.

Fragen Sie ihren Installateur nach einer Beratung zu Ihrem Schornstein. Konsultieren Sie die EU-Norm EN13384 für die korrekte Berechnung Ihres Schornsteins.

Der Schornstein muss die folgenden Bedingungen erfüllen:

Der Schornstein muss aus feuerfestem Material bestehen, vorzugsweise aus Keramik oder Edelstahl.
Der Schornstein muss luftdicht und gut gereinigt sein und vollständigen Zug garantieren.

i

Ein Zug/Unterdruck von 15 - 20 Pa bei normaler Belastung ist ideal.

Der Schornstein muss - vom Ausgang aus dem Gerät ab - so vertikal wie möglich verlaufen. Richtungsänderungen und horizontale Teilstücke stören den Abzug der Verbrennungsgase und führen mölicherweise zu Rauchansammlungen.
Die Innenmaße des Schornsteins dürfen nicht zu groß sein, um zu vermeiden, dass sich die Verbrennungsgase zu stark abkühlen und dadurch de Zug beeinträchtigen.
Der Schornstein sollte nach Möglichkeit den gleichen Durchmesser aufweisen wie das Anschlussstuck.

i

Für den nominellen Durchmesser vgl. die Anlage "Technische Daten". Wenn der Rauchkanal gut isoliert ist, kann der Durchmesser eventuell etwas länger sein (max. zweimal so groß wie der des Anschlussstücks).

Der Abschnitt (die Oberfläche) des Rauchkanals muss konstant sein. Änderungen und (vor allem) Verengungen stären die Abfuhr der Verbrennungsgase.
Bei Verwendung einer Regenhaube/Abfuhrabdeckung auf dem Schornstein: Achten Sie darauf, dass die Haube nicht die Mündung des Schornsteins verengt und dass sie nicht die Abfuhr der Verbrennungsgase befindert.
Der Schornstein muss in einem Bereich munden, der nicht durch umliegende Gebäude, in der Näh

stehende Bäume oder andere Hindernisse behindert wird.

Der Teil des Schornsteins, der außerhalb der Wohnung liegt, muss isoliert sein.

Der Schornstein muss mindestens 4 Meter hoch sein.

Als Faustregel gilt: 60 cm oberhalb des Dachfirsts.
Wenn der Dachfirst mehr als 3 Meter vom Schornstein entfernt ist: Verwenden Sie die Maße aus der folgenden Abbildung. A = der höchste Punkt des Daches innerhalb eines Abstands von 3 Metern.

Belüftung des Raumsen

Für eine gute Verbrennung besteht das Gerät Luft (Sauerstoff). Die Luft wird über einstellbare Luft-einlassoeffnungen aus dem Raum, in dem das Gerät aufgestellt ist, angeführrt.

Bei nicht ausreichender Ventilation ist die Verbrennung nur unvollständig, wodurch sich giftingige Gase im Raum ausbreiten konnen.

Eine Faustregel ist, dass die Luftzufahr 5.5cm^2 /kW betragen muss. Eine zusätzliche Ventilation ist erforderlich:

• Wenn das Gerät in einem gut isolierten Raum besteht.
  Wenn eine mechanische Ventilation verwendet wird, etwa durch ein zentrales Absaugsystem oder eine Abzughaube in einer offenen Kuche.

Sie konnen für zusätzliche Ventilation sorgen, indem Sie in der Außenwand ein Ventilationsgitter einbauen halten.

Sorgen Sie davon, dass andere Luft verbrauchende Geräte (etwa ein Wäschetrockner, andere Heizgeräte

oder ein Badezimmervihtator) über eine eigene Außenluftzufuhr verfugen oder ausgeschaltet sind, wenn das Gerät in Verwendung ist.

Decken und Wände

Der Boden, auf dem das Gerät aufgestellt wird, muss über eine ausreichende Tragfähigkeit verfügen. Für das Gewicht des Geräts siehe Anlage „Technische Daten".

Schützen Sie brennbare Böden mithilfe einer feuerfesten Bodenplatte gegen Wärmeausbreitung. Vgl. die Anlage „Abstand zu brennbarem Material".

Entfernen Sie brennbare Materialien, wie etwa Linoleum, Teppich usw. unter der feuerfesten Bodenplatte.

Sorgen Sie für ausreichenden Abstand zwischen dem Gerät und brennbaren Materialien, wie etwa holzernen Wänden und Möbeln.

Auch das Anschlussrohr strahlt Wärme ab. Sorgen Sie für ausreichenden Abstand bzw. Abschirmung zwischen dem Anschlussrohr und brennbaren Materialien. Die Faustregel für ein einwandiges Rohr ist ein Abstand, der das Dreifache des Rohrdurchmessers beträgt. Wenn das Rohr von einer Schutzschale umhüllt ist, ist ein Abstand, der dem Rohrdurchmesser entspricht, verpretbar.

Zwischen Teppichen und dem Feuer muss ein Mindestabstand von 80 cm gewahrt bleiben.

Schützen Sie brennbare Böden vor dem Ofen mithilfe einer feuerfesten Bodenplatte gegen eventuell Herausfallende Asche. Die Bodenplatte muss den in Ihr dem Land gultigen gesetzlichen Normen entsprechen.

Zu den Abmessungen der feuerfesten Boden- platte vgl. die Anlage "Abstand zu brenbarem Material".

Weitere Anforderungen im Zusammenhang mit der Brandsicherheit finden Sie im Abschnitt Abstand zu brennbarem Material.

Produktbeschreibung

These Anleitung beschreiben das Multibrennstoffgerät TAI M und das Kohlengerät TAI C.

09-20020-357

1. Füldeckel
2. Sekundäre Luftklappe
3. TUR
4. Riegel Tur

5. Seitenfulttur (nur TAI M)

6. Riegel Seitenfultur (nur TAI M)

7. Schüttelrodstange (nur TAI M)
8. Feuerkorb
9. Aschenladentür
10. Riegel Aschenladentür
11. Abgasanschluss
12. Primäre Luftklappe/Thermostat
13. Brennstoffwahlschalter

Merkmale des Geräts

Das Gerät TAI M ist zum Heizen mit Holz, Koh (Anthrazit) und Braunkohlebriketts geeignet. Das Gerät verfügt über eine Seitenfulltur.
Das Gerät TAI C ist zum Heizen mit Kohlen (Anthrazit) zur dauerhaften Verwendung geeignet. Das Gerät verfügbar standardmäßig über einen Kohlenbehälter.
Das Gerät kann an der Rückseite an den Schornstein angeschlossen werden.
Das Gerät wird mit einer „kalten Hand" gefelwert, um den Schüttelrost (TAl M) zu bedieten, den Füldeckel zu öffnen und den Aschebehalter her-auszunehmen.
Das Multibrennstoffgerät (TAI M) verfügt über eigesonderte Tur zum Nachfüllen des Brennstoffs, die so genannte „Seitenfülltur".
Der Kohlenbehalter kann einfach über den Füldeckel aus dem Gerät genommen werden.
Das Gerat TAI M verfügt über einen Schüttelrost.
Das Gerat TAI C verfügt über einen festen Rost
Das Gerät verfügbar über zwei Schüreisenöffnungen zum Entaschen.
Das Gerät verfügbar über einen einstellbaren Thermostat.
Das Gerat verfügt über Schamott- bzw. hitzebestandige Steine als Innenauskleidung.

Installation

Vorbereitung

Überprüfen Sie das Gerät sofort nach Lieferung auf (Transport-)Schäden und eventuelle andere Mängel. Das Gerät ist an der Unterseite mit Schrauben auf der Platte befestigt.

Wenn Sie (Transport-)Schaden oder Mängel festgestellt haben, behmen Sie das Gerät nicht in Gebrauch, und informieren Sie den Lieferanten.

Entfernen Sie die abmontierbaren Teile (feuerfesteilen Innenplatten, Aschenlade, Roste, Behalter und Fulddeckel) aus dem Gerät, bevor Sie es installieren.

Wenn Sie die abmontierbaren Teile entfern, konnen Sie das Gerät leichter verschiben und Beschädigungen vermeiden.

Achten Sie beim Entfernen dieser Teile auf ihre ursprüngliche Lage, damit Sie sie später wieder korrekt anbringen können.

Schanott-Innenplatten sind bei Lieferung ockerfarben. Sie isolieren die Verbrennungskammer, sodass die Verbrennung unterszt wird, und sind fur das Heizen mit Anthrazitkohlen geeignet.

Schornsteinanschluss vorbereiten

Sie konnen das Gerät an der Rückseite an den Schorstein anschließen.

Aufstellen und anschließen

1. Stellen Sie das Gerät an einem geeigneten Ort auf, und sorgen Sie mit einer Wasserwaage für eine ebene Aufstellung.
2. Schließen Sie das Gerät absolut dicht an den Schornstein an.
3. Bringen Sie alle demontierten Teile wieder an ihrem korrekten Platz im Gerät an.

Lassen Sie das Gerät nicht ohne feuerfeste Innenplatten brennen.

Wenn der Zug unzureichend ist, kann die Reperatorplatte halten in dem Gerät verschoben werden, um die Hemmung zu vermindern. Vg die folgende Abbildung.

Brennstoff

Position 1: Werkseinstellung für einen Standardkamin.

Position 2: Einstellung für einen Kamin mit geringerem Zug.

Das Gerät ist jetzt gebrauchs fertig.

Verwendung

Erste Verwendung

Wenn Sie das Gerät zum ersten Mal in Betrieb führen, lassen Sie es weniger Stunden durchheizen.

Dadurch härte der hitzebeständige Lack aus. Hierbei kann es zu Rauch- und Geruchsbildung kommt. Öffen Sie dann eventuell in dem Raum, in dem das Gerät aufgestellt ist, Fenster und Türen.

Das Gerät TAI M ist zum Heizen mit Braun- kohlebriketts, Anthrazitkohlen und Naturholz geeignet, das gesagt und gespalten sowie ausreichend getrocknet ist.

Das Gerät TAI C ist nur zum Heizen mit Kohlen (Anthrazit) geeignet.

Verwenden Sie keine anderen Brennstoffe; diese konnen dem Gerat ernsthafte Schaden zufugen.

Die folgenden Brennstoffe dürfen nicht verwendet werden, da sie die Umwelt verschmutzen und Gerät und Schornstein stark verunreinigen, was zu einem Schornsteinbrand führen kann:

Behandeltes Holz, wie etwa Holz mit Beschichtungen, gefarbtes Holz, imprägniertes Holz, konservertes Holz, Multiplex und Spanplatten.
Kunststoff, Altpapier und Haushaltsabfälle.

Holz

• Verwenden Sie vorzugsweise hartes Laubholz, wie etwas Eiche, Buche, Birke oder Obstbaumholz. Dieses Holz brennt langsam bei ruhiger Flamme. Nadelholz enthalt mehr Harz, brennt schneller und erzeugt mehr Funken.
• Verwenden Sie getrocknetes Holz mit maximal 20% Feuchtigkeitsanteil. Hierzu muss das Holz mindestens zwei Jahre lang getrocknet werden.
  Sagen Sie das Holz auf Maß und spalten Sie es, solange es noch frisch ist. Frisches Holz lassst sich leichter spalten, und gespaltenes Holz trocknet rembesser. Bewahren Sie das Holz unter einer Abdeckung auf, in der sich der Wind frei bewegen kann.
• Verwenden Sie kein nasses Holz. Nasses Holz spendset keine Wärme, da die gesamte Energie für das Verdampfen der Feuchtigkeit verwendet wird. Dabei entsteht viel Rauch und es kommt zu Rußablagerungen an der Gerätür und im Schornstein. Der Wasserdampf kondensiert im Gerät und kann aus dem Gerät austreten und zu schwarzen Flecken auf dem Fußboden führen. Der Wasserdampf kann auch im Schornstein kondensieren und zur Entstehung von Carbolineum beitragen. Diese Stoff ist leicht brennbar und kann zu einem Schornsteinbrand führen.

Braunkohlebriketts

Braunkohlebriketts haben ungebahr dieselben Brenneigenschaften wie Holz.

Sorgen Sie für ein gutes Holzkohlebett, bevor Sie die Braunkohlebriketts anzünden.
Befolgen Sie zum Anzünden des Ofens die Anleitung im Abschnitt "Anzünden".

Anthrazitkohle

Anthrazitcohleprodukte werden anhand oft gesetzlich festgelegter Kategorien unterteilt; dazu gehört etwa der prozentuale Anteil fluchtiger Stoffe. Der Aschegehalt von Anthrazitcohle liegt zwischen 3% und 13% . Je niedriger der Aschegehalt, umsoHigher der Heizwert der Kohle, und umso seltener müssen Sie4 den Ofen entsaschen.

• Verwenden Sie vorzugsweise Anthrazitkohle der Kategorie A mit niedrigem Aschegehalt.
  ▶ Verwenden Sie das empfohlene Format 12/22 oder 20/30. 5
  Befolgen Sie zum Anzünden des Ofens die Anleitung im Abschnitt "Anzünden".

Anzünden

Sie konnen überprüfen, ob der Schornstein über ausreichenden Zug verfügt, indem Sie oberhalb der Flammplatte ein Knäuel Zeitungspapier anzünden. Ein kalter Schornstein verfügt oft über unzureichenden Zug, wodurch Rauch in das Zimmer gelangen kann. Wenn Sie das Gerät wie hier beschrieben anzünden, vermeiden Sie diese Problem.

1. Stapeln Sie zwei Lagen mittelgroßer Holzstücke kreuzweise übereinander.
2. Stapeln Sie auf den Holzstücken zwei Lagen Anzündehölzchen kreuzweise übereinander.
3. Legen Sie den Anzünderblock zwischen die unterste Lage von Anzündehölzchen, und zünden Sie den Anzünderblock gemäß der Anleitung auf der Verpackung an.

Schlieben Sie die Tur des Gerats, und öffnen Sie den primären Luftteinlass sowie den sekundären Luftteinlass des Gerats vollständig; vgl. die nachfolgende Abbildung. Bei unzureichendem Zug kann die Aschenladentür für eineuge Zeit etwas offen bleiben.

1. Lassen Sie das Anzündfeuer durchbrennen, bis ein gluhendes Holzkohlebett entstanden ist.
   Anschließlich konnen Sie das Gerät erneut fullen und regeln; vgl. die Abschnittte „Heizen mit Holz“, „Heizen mit Braunkohlebriketts (nur für TAI M)“ und „Heizen mit Anthrazitkohle (für TAI M und TAI C)”.

= Offen = Geschlossen

Heizen mit Holz (TAI M)

Nachdem Sie die Anleitung zum Anzünden befolgt haben:

1. Öffnen Sie langsam die Tur des Geräts.
2. Verteilen Sie das Holzkohlebett gleichmäßig über den Heizboden.
3. Stapeln Sie einige Holzstücke auf dem Holzkohlebett auf.

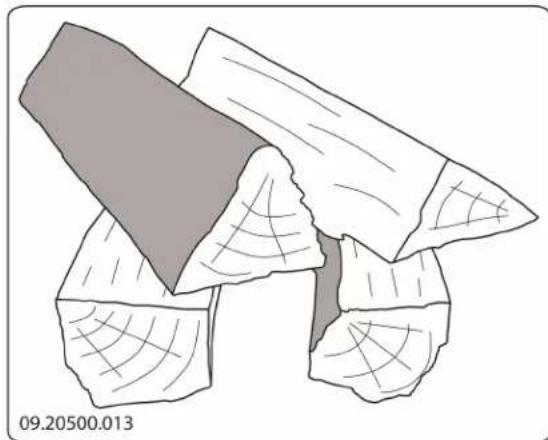

Lose Stapelung

Bei einer losen Stapelung verbrennt das Holz schnell, da der Sauerstoff eines Holzstück einfach erreichen kann. Stapeln Sie das Holz lose, wenn Sie kurz heizen möchten.

Kompakte Stapelung

Bei einer kompakten Stapelung verbrennt das Holz langsamer, da der Sauerstoff zunachst nur einzeln Holzstücke erreichen kann. Stapeln Sie das Holz kompakt, wenn Sie länger heizen möchten.

1. Schlieben Sie die Tur des Geräts.
2. Schlieben Sie den primären Luftteinlass, und lassen Sie den sekundären Luftteinlass offen stehen.

Füllen Sie das Gerät maximal zu einem Drittel.

1. Verwenden Sie zum Nachfüllen die Fülltür des Geräts.

Heizen mit Braunkohlebriketts (TAI M)

Braunkohlebriketts brennen in etwa derselben Weise wie Holz. Sorgen Sie mit dem primären Luftteinlass für eine ausreichende Luftzufuhr unter dem Feuer. Vgl. weiter den Abschnitt "Heizen mit Holz".

Beim Heizen mit Braunkohlebriketts entstehen viel Asche. Entfernen Sie die Asche regelmäßig. Vgl. dazu den Abschnitt "Entaschen".

Wenden Sie Sie sich bei Fragen zu den Eigenschaften und der Verwendung von Braunkohlebriketts an den Handler, oder sehen Sie auf der Verpackung der Braunkohlebriketts nach.

Nachdem Sie die Anleitung zum Anzünden befolgt haben:

1. Öffnen Sie langsam die Tur des Geräts.
2. Verteilen Sie das Holzkohlebett gleichmäßig über den Heizboden.
3. Legen Sie die Braunkohlebriketts auf das Holzkohlebett.
4. Schließen Sie die Tur.

Heizen mit Anthrazitkohle (TAl M und TAl C)

Schlieben Sie beim Heizen mit Anthrazitkohle immer die sekundäre Luftklappe und die Abdeckplatte (Brennstoffwahl) in der Rückwand.

Heizen mit Kohlen ohne Kohlenbehälter

Nachdem Sie die Anleitung zum Anzünden befolgt haben:

1. Offnen Sie die primäre Luftklappe vollständig.
2. Offnen Sie langsam die Tur des Gerats.
3. Verteilen Sie das Holzkohlebett gleichmäßig über den Heizboden.
4. Verteilen Sie eine Schaufel Kohlen auf dem Holzkohlebett und warten Sie mit der nachsten Schaufel so lange, bis die Kohlen zu gluben beginnen.
5. Geben Sie jetzt mehr Kohlen hinzu.

Achten Sie darauf, dass Sie das Feuer nicht ersticken, indem Sie zu weitere Kohlen hinzufugen.
Sie haben die maximale Nachfüllung erreicht, wenn die Glut der vorherigen Füllung gerade noch sightbar ist.

1. Schließen Sie die Tur.
2. Lassen Sie die Kohlen einige Minuten lang gut durchbrennen, und stellen Sie danach den Thermostat wie gewünscht ein.
   Wenn der Feuerkorb zu gluhen beginnnt, heizen Sie zu intensiv.

Heizen mit Kohlen mit Kohlenbehälter

Nachdem Sie die Anleitung zum Anzünden befolgt haben:

1. Offnen Sie die primäre Luftklappe (Thermostat) vollständig.
2. Offnen Sie langsam die Tur des Gerats.
3. Verteilen Sie das Holzkohlebett gleichmäßig über den Heizboden.

4. Schließen Sie die Tur.

5. Offnen Sie den Füldeckel in der oberen Platte langsam.

1. Befüllen Sie den Kohlenbehalter bis zu den hinteren Luftöffnungen in dem Behalter mit Kohlen.
2. Schlieben Sie den Füldeckel.
3. Lassen Sie die Kohlen einige Minuten lang gut durchbrennen, und stellen Sie danach den Thermostat wie gewünscht ein.

Die Füllhäufigkeit hängt von der gewündsten Leistung ab.
Um den Ofen nachts in Betrieb zu halten, wird der Thermostat in die Nähe von Stufe 1 zusückgedreht. Die richtige Stellung hangt vom Schornstein und den Wetterbedingungen ab.

! Wenn der Feuerkorb zu gluhen beginnnt, heizen Sie zu intensiv.

Hinweise zum Heizen

Heizen Sie niemals mit geöffneter Tur.
Heizen Sie das Gerät regelmäßig gut durch.

Wenn Sie langle mit niedriger Flamme heizen, konnen sich im Schornstein Ablagerungen von Teer und Carbolineum (Steinkohlenteer) bilden. Diese Stoffe sind leicht brennbar. Wenn die Ablagerungen dieser Stoffe zu sehr anwachsen, kann durch eine platzliche Temperatursteigerung ein Schornsteinbrand entstehen. Wenn Sie regelmäß gut durchheizen, verschwinden eventuelle Teer- und Carbolineum-Ablagerungen.

Darüber hinaus kann sich beim Heizen auf zu

geringer Stufe Teer auf der Scheibe und der Effernen Sie davon regelmäßig die angesammelte des Geräts absetzen. Asche.

Bei milden Außentemperaturen ist es davon better, das Gerät einige Stunden lang intensiv erreichen. Der Rost wird dann überhützt und beschädigendrigem Stand zu betreiben.

Regeln Sie die Luftzufuhr mit dem sekundären Luft-Mit der mitgelieferten "kalten Hand" konnen Sie einlass (nur beim Heizen mit Holz). den Schüttelrost (TAI M) bedienen.

Der sekundäre Lufteinlass beluftet nicht nur das Feuer, sondern auch das Glas und schüttg es so vor Schneller Verschmutzung.

• Öffnen Sie den primären Luftteinlass rechtzeitig, wenn die Luftzufuhr über den sekundären Luftteinlass nicht ausreicht oder wenn Sie das Feuer neu entfachen möchten.
  Das regelmäßige Nachfüllen kleiner Holzmengen ist better als das gleichzeitige Verbrennen vieler Holzscheite.
  Regelmäßig Kleinere Mengen von Braun-kohlebriketts oder Anthrazitkohlen hinzuzufugen ist better, als weitere Braunkohlebriketts oder Anthrazitkohlen gleichzeitig in den Ofen zu geben.

• Offnen Sie die Aschentür.

Mit dem mitgelieferten Schurhaken konnen Sie durch die Schurhakenöffnungen oberhalb des Rostes die Asche brechen.

Löschen des Feuers

Füllen Sie keinen Brennstoff nach, und setzen Sie den Ofen normal ausgehen. Wenn ein Feuer durch Verminderung der Luftzufuhr gedämpft wird, werden schädliche Stoffe freigesetzt. Lassen Sie das Feuer davon selbstständig herunterbrennen. Achten Sie auf das Feuer, bis es vollständig erloschen ist. Wenn dies der Fall ist, können alle Luftkluppen geschlossen werden.

Entaschen

Nach dem Verbrennen von Braunkohlebriketts oder Anthrazitkohlen bleibt relativ viel Asche darüber. Entfernen Sie regelmäßig die angesammelte Asche.

Nach dem Verbrennen von Holz bleibt eine relativ geringe Menge Asche zurück. Dieses Aschebett ist einGreater Isolator fur den Heizboden und sorgt fur eine gute Verbrennung. Sie konnen daher ruhig eine dulle Schicht Asche auf dem Heizboden liegen halten.

Die Luftzufuhr durch den Heizbodenarf jedoch nicht behindert werden,und hinter der gusseisernen Innen- plattearf sich nicht zu viel Asche ansammeln.

geleichenen, naten hand, and leeren die sie, vige. die nachfolgende Abbildung.

1. Setzen Sie die Aschenlade wieder ein, und schlieBach Ablauf der Heizperiode konnen Sie die InnenaBen Sie die Aschentur des Gerats. seite des Gerats reinigen:

Nebel

Nebel behind the Abfuhr von Abgasen durch den Schornstein. Rauch kann sich niederschlagen und zu Geruchsbelastigung führen. Bei Nebel sollens Sie daher nicht mit dem Gerät heizen, wenn dies nicht unbedingt erforderlich ist.

Eventuelle Probleme

Lesen Sie die Anlage "Diagnoseschema", um eventuell bei der Verwendung des Geräts auftretende Probleme zu losen.

Instandhaltung

Befolgen Sie die Wartungsanleitungen in thisem Kapriculit sind empfindlich. Diese Innenplatten nicht mit tel, um ihr Gerät in einem gutezustand zu haltenden Holzscheiten bestoien. Überprüfen Sie die Innen

Schornstein

In vielen Ländern sind Sie gesetzlich dazu verpflichtet, den Schornstein regelmäßig kontrollieren und warten zu halten.

Am Anfang der Heizperiode: Lassen Sie den Schornstein von einem anerkannten Schonsteinfeger reinigen/fegen.
Während der Heizperiode und wenn der Schornstein für langere Zeit nicht verwendet wurde: Lassen Sie den Schornstein auf Ruß kontrollieren.
Nach der Heizperiode: Schlieben Sie den Schorn-Gut gereinigtes Glas nimmt weniger schnell neuen stein mit einem Knäuel Zeitungspapier ab. Schmutz auf. Gehen Sie folgendermaßen vor:
Lassen Sie das Gerät nicht ohne feuerfeste Innenplatten brennen.
Gut gereinigtes Glas nimmt weniger schnell neuen Schmutz auf. Gehen Sie folgendermaßen vor:

Reinigung und andere regelmäßige Instandhaltungsmaßnahmen

Reinigen Sie das Gerät nicht, solange es noch warm ist.

Reinigen Sie die Außenseite des Geräts mit einem trockenen und fusselfreien Tuch.

Entfernen Sie den Füldeckel und den Kohlenbehälter.

Entfernen Sie eventuell zuerst die feuerfesten Innenplatten.

Reinigen Sie eventuell die Luftzufuhrkanäe.
Entfernen Sie den Rekuperatoriben in dem Gerät, und reinigen Sie ihn. Vgl. das Kapitel „Installation" für Anleitungen zum Entfernen und Anbringen des Rekuperators.

Kontrolle der feuerfesten Innenplatten

Die feuerfesten Innenplatten sind Verbrauchsteile, die dem Verschleib unterliegen. Innenplatten aus Ver

Prichulit sind empfindlich. Diese Innenplatten nicht mit den Holzscheiten bestoßen. Überprüfen Sie die Innenplatten regelmäßig, und tauschen Sie sie bei Bedarf aus.

Vgl. das Kapitel "Installation" für Anleitungen zum Entfernen und Anbringen von Innenplatten.

Die hitzebeständigen Innenplatten konnen Haarrisse aufweisen, dies hat aber keine nachteiligen Auswirkungen auf ihre Funktion.

Glas reinigen

1. Entfernen Sie Staub und loseN Rost mit einem trockenen Tuch.
2. Reinigen Sie das Glas mit einem Ofenscheibenreiniger:

a. Tragen Sie Ofenscheibenreiniger auf einen Kuchenschwamm auf, wischen Sie die gesamte Glasoberfläche damit ab und halten Sie den Reiniger einwirken.
b. Entfernen Sie den Schmutz mit einem feuchten Tuch oder mit Kuchenpapier.

1. Reinigen Sie das Glas dann noch einmal mit einem normalen Glasreinigungsvprodukt.

2. Wischen Sie das Glas mit einem trockenen Tuch oder mit Kuchenpapier ab.

3. Verwenden Sie keine scheuernden oder scharfen Produkte zur Reinigung des Glases.
   ▶ Verwenden Sie zum Schutz ihrer Höhe geignete Haushaltshandschuhe.

Wenn das Glas des Geräts gebrochen oder gesprungen ist, muss diese Glas ausgetauscht werden, bevor das Gerät erneut in Betrieb genommen wird.

Achten Sie darauf, dass kein Ofenscheibenreiniger zwischen das Glas und die gusseiserne Tur lauft.

Wartung Email-Ofen

Reinigen Sie das Gerät nicht, solange es noch warm ist. Das Reinigen der emailierten Oberfläche des Ofens geschieht am besten mit sanfter Haushaltsseife und lauwarmem Wasser. Verwenden Sie so weniger Wasser wie möglich, trocken Sie die Oberfläche gut ab, um Rostbildung zu vermeiden. Verwenden Sie keine Stahlwolle oder andere Scheuermittel. Setzen Sie keinen Wasserkessel direkt auf einen E-mailleofen; verwenden Sie einen Untersetzer, um Beschädigungen zu vermeiden. Achten Sie darauf, dass keine aggressiven Säuren mit emailierten Teilen in Berührung kommt.

Schmierung

Obwohl Gusseisen eigentlich "selbstschmierend" ist, müssen bewegliche Teile noch regelmäßig geschmiert werden.

Schmieren Sie die beweglichen Teile (wie etwasungssysteme, Scharnierfedern, Riegel und Luftklappen) mit einem hitzebeständigen Fett (erhaltlich im Fachhandel).

Lackschäden beseitigen

Kleine Lackschäden konnen Sie mit hit-zebeständigem Speziallack aus der Sprühdose beheben, den Sie bei Ihrlem Lieferanten erhalten.

Emaile-Oberfläche nachbessern

Die Emaillierung ist ein handwerklicher Vorgang, der dazu führt, dass keinere Farbabweichungen oder Beschädigungen am Gerät vorkommen konnen. Die Geräte werden in der Fabrik einer Sichtkontrolle unterzogen, das heißt, ein Kontrolleur untersucht die Oberfläche zehn Sekunden lang aus einer Entfernung von tiefen Meter.

Eventuell vorhandene Beschädigungen, die darauf nicht auffallen, gelten als akzeptabel. Zum Lieferumfang des Geräts gehört ein spezieller hitzebeständiger Lack, mit dem Kleinere (Transport-) Beschädigungen behoben werden können.

Tragen Sie diesen hitzebeständigen Lack in dūnnen Schichten auf und setzen Sieihn gründlich trocknen, bevor Sie das Gerät in Betriebnehmen.

Einge Emaillefarben reagieren auf Temperaturänderungen. Dadurch kann es vorkommen, dass sich die Farbe bei der Verwendung des Gerats verändert. Nach dem Abkühlen des Gerats keht dann die ursprüngliche Emaillefarbe wieder zugruck.
Werden E-maille-Oberflächen sehr heißt, konnen Haarrisse entstehen. Das ist ein normaler Vorgang und hat keinen Einfluss auf die Funktion des Ofens.
Achten Sie darauf, den Ofen nicht zu überlasten. Bei Überlastung wird die Oberflächentemperatur extrem hoch und an der Emaille kann bleibender Schaden entstehen.

Abdichtungen kontrollieren

Prufen Sie, ob die Abdichtungsschnur der Tur noch gut schließt. Diese unterliegt dem Verschleiß und mussrechtzeitig ausgetauscht werden.
Lei-Überprüfen Sie das Gerät auf Luftlecks. Verschließen Sie eventuelle Risse mit Ofenkitt.
Lassen Sie den Kitt gut aushäten, bevor Sie das Gerät in Betrieb nehmen, andernfalls dehnt sich die Feuchtigkeit darin auf und führt erneut zu einem Leck.

Anlage 1: Technische Daten

Model 45M 45M 45M 45C
Nennleistung 9 kW 9 kW 9 kW 9	kW
Schornsteinanschluss (Durchmesser)	150 mm 150	mm 150 mm	150 mm
Gewicht 155 kg 155 kg 155 kg 16	0 kg
Empfohlener Brennstoff	Holz	Kohle	Braunkohle	Kohle
Kennzeichen Brennstoff, max. Länge Holz	45 cm	12/22 - 20/30	3" - 6" - 7"	12/22 - 20/30
Massendurchsatz von Rauchgasen	8,5 g/s 7,6	g/s 8,8 g/s 7,6	g/s
Temperaturanstieg, gemessen im Messabschnitt	273 °C	282 °C	286 °C	282 °C
Temperatur, gemessen am Ausgang des Geräts	410 °C	389 °C	395 °C	389 °C
Mindestzug	12 Pa	12 Pa	12 Pa	12 Pa
CO-Emission (13 % Q)	0,09 %	0,08 %	0,07 %	0,09 %
NOx-Emission (13 % 2)	60 mg/Nm3	-	-	-
CnHm-Emission (13 % Q)	96 mg/Nm3	136 mg/Nm3	109 mg/Nm3	136 mg/Nm3
Staubemission	13 mg/Nm3	< 40 mg/Nm3	12,3 mg/Nm3	< 40 mg/Nm3
Staubemission gemäß NS3058-NS3059	-	-	-	-
Wirkungsgrad	75,30 %	79,50 %	75 %	79,50 %

Model 55M 55M 55M 55C
Nennleistung 9 kW 9 kW 9 kW 9	kW
Schornsteinanschluss (Durchmesser)	150 mm	150 mm	150 mm	150 mm
Gewicht 155 kg 155 kg 155 kg 160 kg
Empfohlener Brennstoff	Holz	Kohle	Braunkohle	Kohle
Kennzeichen Brennstoff, max. Länge Holz	45 cm	12/22 - 20/30	3" - 6" - 7"	12/22 - 20/30
Massendurchsatz von Rauchgasen	8,5 g/s	7,6 g/s	8,8 g/s	7,6 g/s
Temperaturanstieg, gemessen im Messabschnitt	273 °C 282 °C	286 °C 282 °C
Modell 55M 55M 55M 55C
Temperatur, gemessen am Ausgang des Geräts	410 °C 389 °C	395 °C 389 °C
Mindestzug 12 Pa 12 Pa 12 Pa 12 Pa 12 Pa	2 Pa
CO-Emission (13 % 2)D 0,09 % 0,08	% 0,07 % 0,09 %
NOx-Emission (13 % 2)D 60 mg/Nm3	-	-	-
CnHm-Emission (13 % 2)D	96 mg/Nm3	136 mg/Nm3	109 mg/Nm3	136 mg/Nm3
Staubemission	13 mg/Nm3	< 40 mg/Nm3	12,3 mg/Nm3	< 40 mg/Nm3
Staubemission gemäß NS3058-NS3059	-	-	-	-
Wirkungsgrad	75,30 %	79,50 %	75 %	79,50 %

Anlage 2: Abmessungen

TAI 45M / TAI 45C

09-20020-358

09-20020-361

Anlage 3: Abstand zu brennbarem Material

TAI 45M und 45C / TAI 55M und 55C - Mindestabstände in Millimeter

09-20020-356

1 Brenn	bares Material
2 Nicht	brennbares Material, Dicke 100 mm

TAI 45M und 45C / TAI 55M und 55C - Abmessungen feuerfeste Bö

Mindestabmessungen feuerfeste Bodenplatte

	A (mm)	B (mm)
Din 18891 500 300
Deutschland 500 300
Finnland 400 100
Norwegen 300 100

Anlage 4: Diagnoseschema

				Problem
●				Holz brennt nicht durch
	●			Liefert nicht ausreichend Wärme
		●		Rauchrückschlag beim Nachfüllen
			●	Gerät brennt zu stark, nicht gut regelbar
				Flammenanschlag an das Glas
				Mögliche Ursache Mögliche Lösung
●	●	●		● Nicht ausreichender Zug	Ein kalter Schornstein führt zu unzureichendem Zug. Folgen Sie der Anleitung zum Anzüden im Kapitel, Verwendung", öffnen Sie ein Fenster.
●	●	●		● Holz zu feucht Verwenden Sie nur Holz mit max. 20 % Feuchtigkeit.
●	●	●		● Holzstücke zu groß	Verwenden Sie keine Anzüdeholzstücke. Verwenden Sie gespaltenes Holzmit maximal 30 cm Stückgroße.
●	●	●	●	● Holz nicht korrekt gestapelt	Stapeln Sie das Holz so, dass zwischen den Blöcken ausreichend Luft zirkulieren kann (lose Stapelung, vgl., „Heizen mit Holz").
●	●	●		● Schornstein funktioniert nicht korrekt	Prüfen Sie, ob der Schornstein die Voraussetzungen erfüllt: Mindestens 4 m hoch, richtiger Durchmesser, eine gute Isolierung, glatte Innenflächen, nicht zu weitere Biegungen, keine Hindernisse im Schornstein (etwa Vogelnest, Rußablagerungen), hermetische Dichtigkeit (keine Spalten).
●	●	●		● Mündungsöffnung des Schornsteins nicht korrekt	Ausreichende Höhe über der Dachfläche, keine Hindernisse in der Höhe.
●	●	●	●	● Einstellung der Luftinlassoeffnungen nicht korrekt	Öffnen Sie die Luftinlassoeffnungen vollständig
●	●	●		● Anschlussdes Geräts am Schornstein nicht korrekt	Der Anschluss mushermetisch dicht sein.
●	●	●		● Unterdruck in dem Raum, in dem das Gerät aufgestellt ist	Schalten Sie Luftabzugssysteme aus.
●	●	●		● Unzureichende Frischluftzufahr	Sorgen Sie für ausreichende Luftzufahr, verwenden Sie nötigenfalls einen Außenluftanschluss.
●	●	●		● Ungünstige Wetterbedingungen? Inversionswetterlage (umgekehrter Luftstrom im Schornstein durch hohe Außentemperatur), extreme Windgeschwindigkeiten	Bei Inversionswetterlagen sollen den Sie das Gerät nicht verwenden. Setzen Sie, falls erforderlich, eine Zugklappe auf den Schornstein. Dies ist nur nach Rücksprache mit dem Schornsteinfeger möglich.
		●		Zug im Wohnzimmer	Vermeiden Sie Zug im Wohnzimmer; stellen Sie das Gerät nicht in der Höhe einer Tur oder von Heizungsschäften auf.
				● Flammen schlagen an das Glas	Vermeiden Sie es, das Holzzu dicht an das Glas zu legen. Schieber Sie den primären Luftinlasswieder zu.
			●	Gerät verliert Luft	Überprüfen Sie die Abdichtungen der Tur und die Fugen des Geräts.

Index

A

Abdichtungsschnur der Tur 22

Abgas

Temperatur.5,7.,9.,11

Abmessungen.25.

Anschluss

Abmessungen.25

Anthrazitkohlen.17

Anzündeholz .29.

Anzünden.17

Asche

brechen 20

Asche entfernen.20.

Braunkohle 18

Ausgehen des Feuers 20

B

Belüftung 13

Fausstregel 13

Belüftung des Feuers 20.

Böden

Brandsicherheit 14

Tragfähigkeit 14

Brandsicherheit

Abstand zu brennbarem Material. 27

Boden 14

Möbel 14

Wande 14

Braunkohle

Asche 18

heizen 18

Braunkohlebriketts 17

Brechen

Asche 20

Brennbares Material

Abstand zu.27.

Brennstoff

Anthrazitkohle .16

Anthrazitkohlen 17

benöttige Menge 21

Braunkohle 16

Braunkohlebriketts 17

geeignet 16

Holz 16

nachfullen 18,20

Nachfullen 20

ungeeignet 16

Brennstoff nachfullen 20

C

Carbolineum 19

E

Email

Wartung 22

Endbelag, Instandhaltung 22

Entaschen 20

Entfermen

Asche 20

F

Fegen des Schornsteins 21

Feuer

Anzünden 17

loschen 20

Feuerfeste Innenplatten

Instandhaltung 21

Warnung 15

Füllhöhe des Gerats 18

G

GeeigneterBrennstoff. 16

Gewicht 23

Glas

Anschlag 29

reinigen .21

Gusseiserne Innenplatten

Warning 15

H

Haube auf dem Schornstein. 13

Heizen 18

Anthrazitkohle .18.

Braunkohlebriketts 18

Brennstoff nachfüllen 18, 20

Brennstoff nachlegen 18

Gerat brennt zu heftig 29

Gerat nicht gut regelbar 29

nicht ausreichende Wärme 29

unzureichende Wärme 21

Hinweis

Schornsteinbrand 19

Holz.16

aufbewahren 16.
brennt nicht durch.29
geeignete Sorte.16
nass .16
trocknen.16

Holzscheite stapeln.18

1

Instandhaltung

Abdichtung .22
feuerfeste Innenplatten.21
Glas reinigen.21

Reinigung des Geräts.21.

schmieren 22
Schornstein 21

K

Kohlen

Aschegehalt 17

L

Lack 16
Lagerung von Holz 16
Lufteinlasse 17
Luftloch 22

M

Mauern

Brandsicherheit 14

N

Nachfullen 20
Anthrazitkohlen 20
Nachfullen von Brennstoff 20
Rauchrückschlag 29
Nachlegen 20
Braunkohlebriketts 20
Nadelholz 16
Nasses Holz. 16
Nebel, nicht heizen 21
Nennleistung 23
Nominale Leistung 21

0

Ofenscheibenreiniger 21

P

Platzieren

Abmessungen 25

Primärer Lufteinlass.17
Probleme losen 21, 29

R

Rauch

bei erster Verwendung 16

Rauchgas

Massendurchsatz 23

Rauchruckschlag 12, 29

Regeln der Luftzufuhr 20

Reinigen

Glas 21

Reinigung

Gerat 21

Risse im Gerät 22

S

Scheiben

Anschlag 29

reinigen 21

Schmieren 22

Schmierfette 22

Schomstein

Anschlussdurchmesser 23
Bedingungen .13
Höhe 13
Instandhaltung 21

Schomsteinbrand verhindern 19
Schomsteinhaube 13
Sekundärer Lufteinlass 17
Staubemission 23-24

T

Teer 19

Temperatur 23-24

Temperaturanstieg

Messabschnitt 23

Teppich 14

Tragfähigkeit von Boden 14

Trocknen von Holz 16

Tur

Abdichtungsschnur 22

U

UngeeigneterBrennstoff.16.

V

Ventilationsgitter .13.

W

Wande

Brandsicherheit 14

Wärme, unzureichende.21.. 29

Warnung

brennbare Materialien.12

feuerfeste Innenplatten..15.

Glas gebrochen oder gesprungen..12, 22

gusseiseme Innenplatten.15

heiBe Oberflache 12.

Ofenscheibenreiniger.22

Schornsteinbrand.12..16

Ventilation 12-13

Versicherungsbedingungen. 12

Vorschriften 12

Wartung

Email 22

Wetterbedingungen, nicht heizen 21

Wirkungsgrad 5,7,9,11,23-24

Z

Zug 23-24

Zündfeuer 17

Índice

Introduccion 3

Skorsteinen ma oppfylle folgende krav:

Skorsteinen mä vare laget av ildfast materiale, helst keramikk eller rustfritt stål.

Skorsteinen ma vare lufttett, godt feid og hat tilstrekkelig trekk.
15 - 20 Pa trekk/undertrykk ved normal belastning er ideelt.
