GEBRUIKSAANWIJZING TAI 45C DOVRE

Prestatieverklaring TAI 45M.4

Prestatieverklaring TAI 45C.6

Prestatieverklaring TAI 55M.8

Prestatieverklaring TAI 55C...10

Veiligheid 12

Installatiecondities 12

Algemeen 12
Schoorsteen 12
Ventilatie van de ruimte.13
Vloer en wanden 13

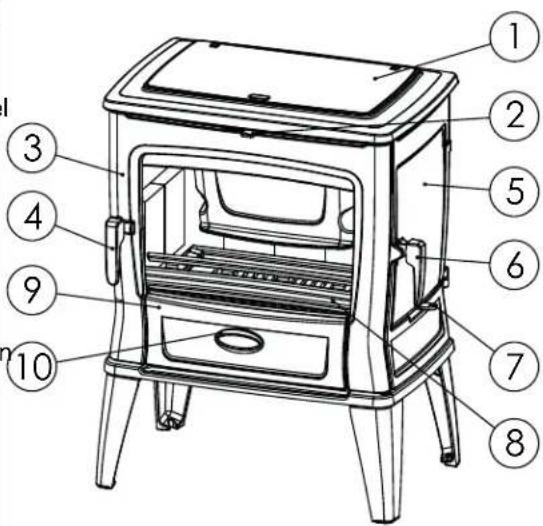

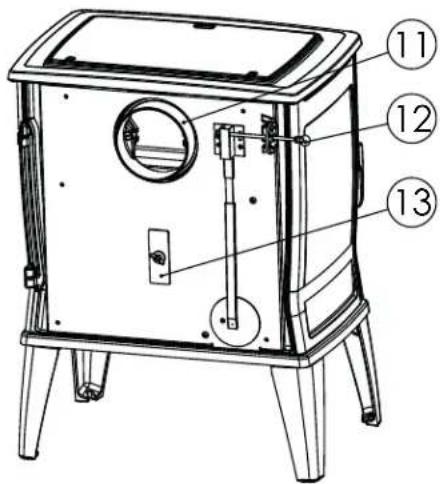

Productbeschrijving 14

Installatie 15

Voorbereiding 15
Schoorsteenaansluiting voorbereiden 15

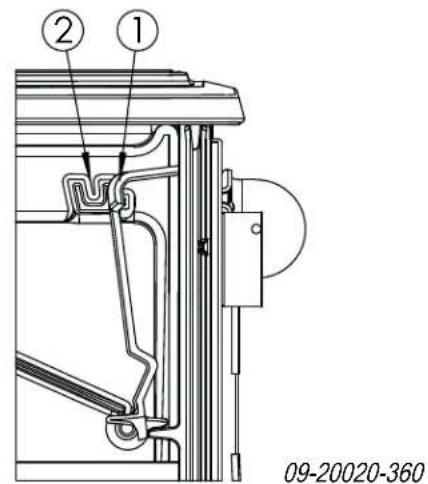

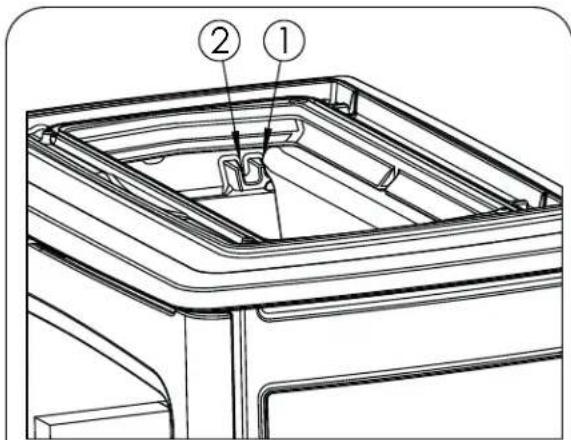

Plaatsen en aansluiten 15

Gebruik 16

Eerste gebruik 16
Brandstof 16
Aanmaken 17
Stoken methout (TAIM) 17
Stoken met bruinkoolbriketten (TAI M) 18
Stoken met antracietkolen (TAIM en TAI C) 18
Adviezen voor het stoken 19
Doven van het vuur 19

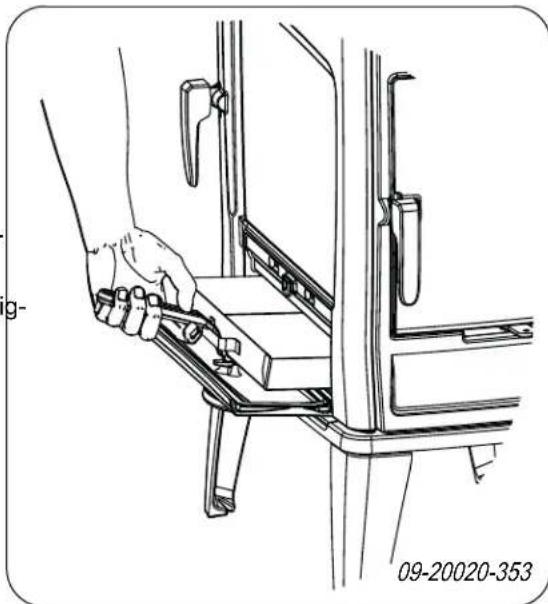

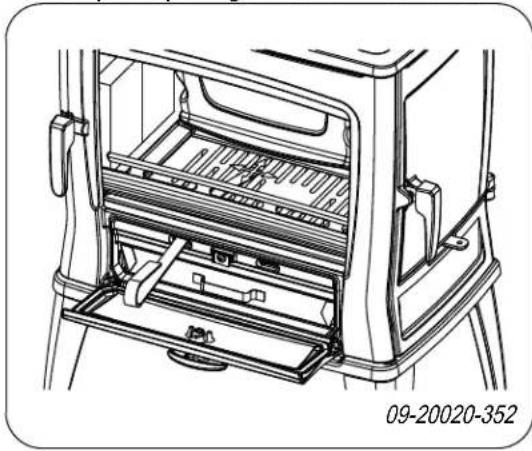

Ontassen 20
Nevel en mist 20
Eventuele problemen 20

Onderhoud 20

Schoorsteen 20
Schoonmaken en ander regelmatig onderhoud 21

Bijlage 1: Technische gegevens 23

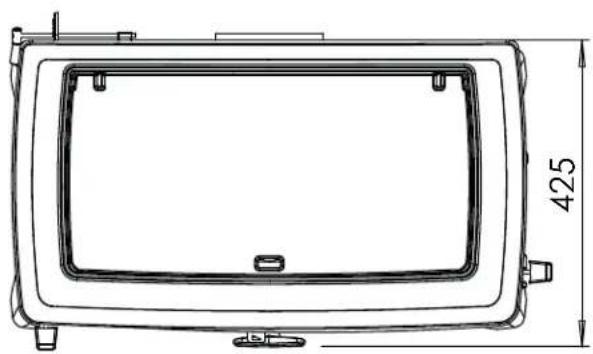

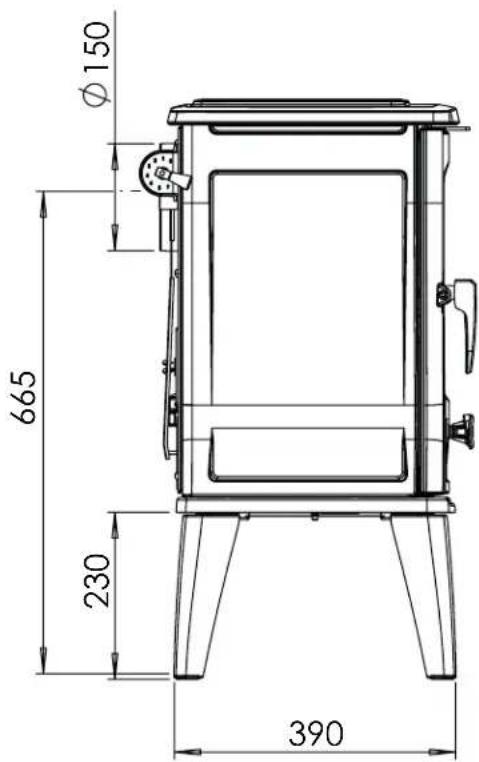

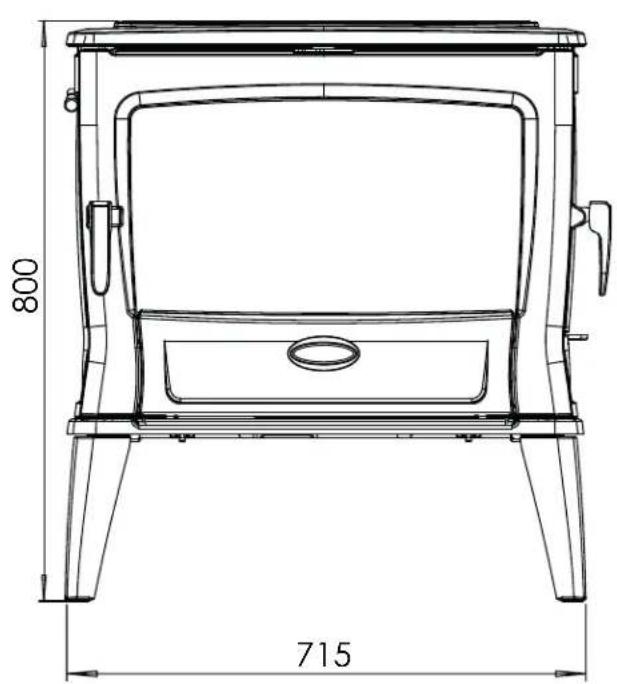

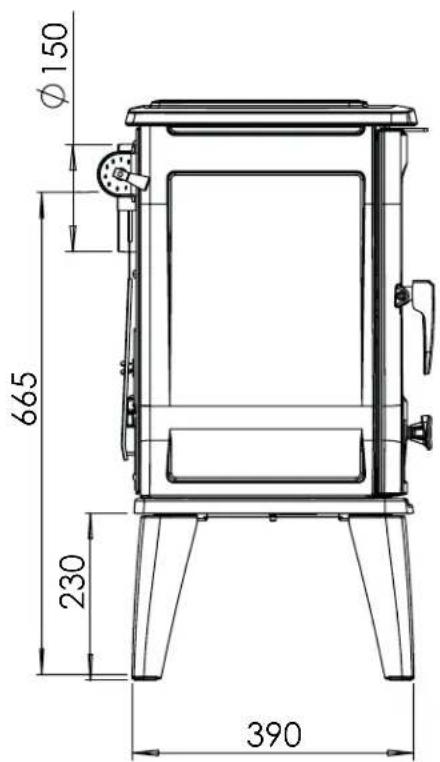

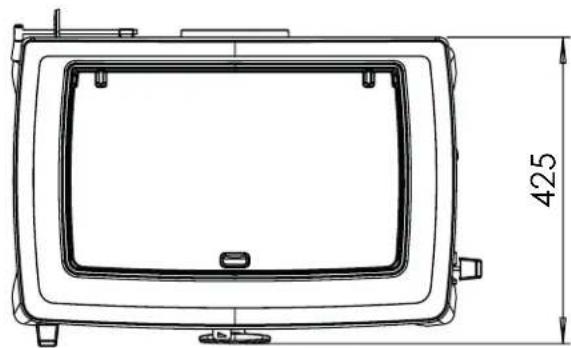

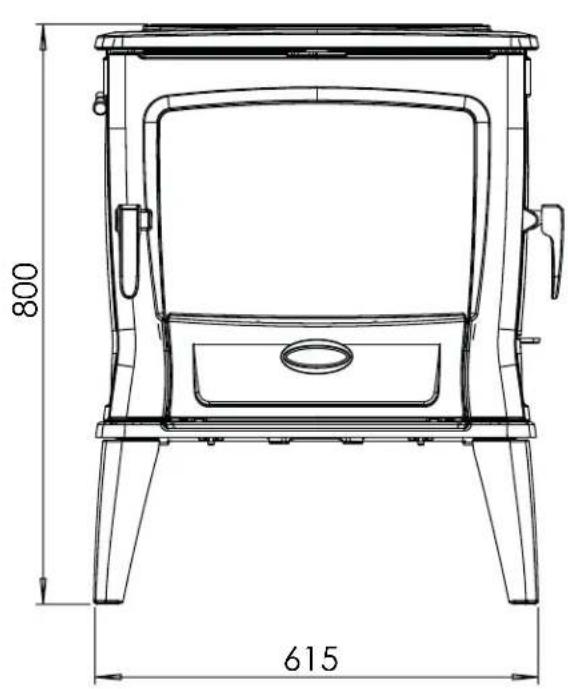

Bijlage 2: Afmetingen 25

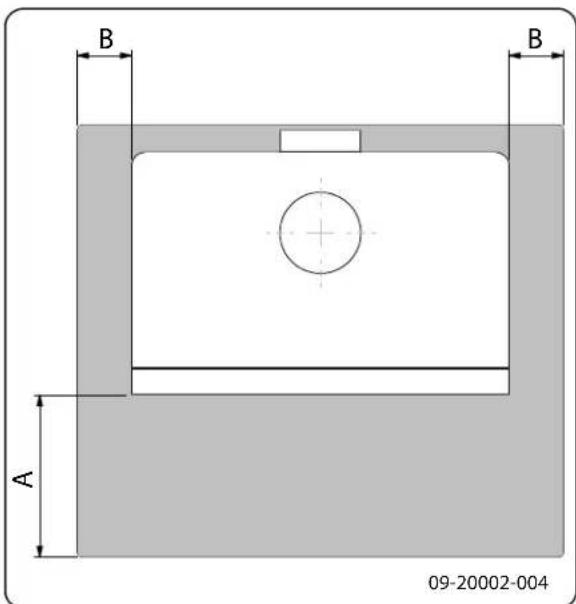

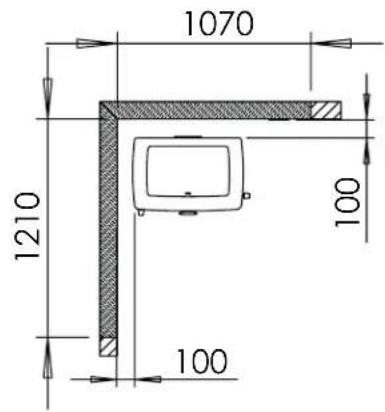

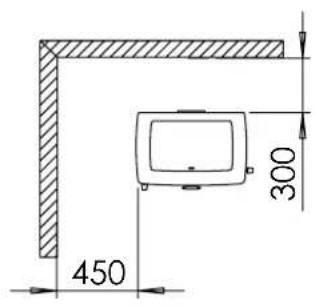

Bijlage 3: Afstand tot brandbaar materiaal...27
Bijlage 4: Diagnoseschema 29
Index 30

Inleiding

Geachte gebruiker,

Met de aankoop van dit verwarmingstoestel van DOVRE heeft u gekozen voor een kwaliteitproduct. Dit product maakt deel UIT van een neue generatie energiezuinige en milieuvriendelijkke verwarmingstoestellen. Deze toestellen make npimal gebruik van zowel convectiewarmte als stralingswarmte.

Uw DOVRE toestel is geproduced met de modernste productiemiddelen. Mocht er onverhoopt toch iota's mankeren aan uw toestel, dan kunt u.altijd een beroep doen op de DOVRE service.
- Het toestel mag nicht gewijzigd worden; gebruik steeds originele onderdelen.
- Het toestel is bedoeld voorplaatsing in een woonruimte. Het要去 hermetisch worden aangesloten op een goed werkende schoorsteen.
Wij adviseren u het toestel te lien installereren dooreen bevoegt installmenter.
DOVRE kan nicht aansprakelijk worden gesteld voor problemen of schade door een onjuiste instalatie.
Bij installmentie en gebruik要去en de hierna beschreven veiligheidsvoorschriften in acht worden genomen.

In deze handleiding leest u hoe u het DOVRE verwarmingstoestel op een veilige manier installeert, gebrukt en onderhoudt. Als u aanvullende informatatie of technische gegevens wilt of een installmentie-probleem heeft, neemt u dan eerst contact op met uw leverancier.

© 2014 DOVRE NV

Prestatieverklaring TAI 45M

Volgens de bouwproductenverordening 305/2011

Nr. 035-CPR-2014

1. Unieke identificatiecode van het producttype:

TAI 45M

1. Type-, partij- of serialummer, dan wel een ander identificatiemiddel voor het bouwproduct, zoa voorgeschreven in articikel 11, lid 4:

Uniek serialummer.

1. Beoogde gebruiken van het bouwproduct, overeenkomstig de toepasselijke geharmoniseerde technische specificatie, zoals door de fabrikant bepaald:

Kachel voor vaste brandstof zichonder productie van warm water volgens EN 13240.

1. Naam, geregistreerde handelsnaam of geregistreerd handelsmerk en contactadres van de fabrikar zoals voorgeschreiben in articel 11, lid 5:

Dovre N.V. Nijverheidsstraat 18 2381 Weelde Belgium.

1. Indien van toepassing, naam en contactadres van de gemachtigde wiens mandaat de in article lid 2, vermelde taken bestrijkt:

2. Het systeme of de systemen voor de beoordeling en verificatie van de prestatiebestendigheid bouwproduct, vermeld in bijlage V:

Systeem 3

1. Indien de prestatieverklaring betrekking heeft op een bouwproduct dat onder een geharmoniseen norm valt:

De aangestelde instantie KVBG, geregisteerd onder het nummer 2013, heeft onder systeme 3 een type-keuruitgevoerd en heeft het testrapport nr H20140033 verstrekt.

1. Indien de prestatieverklaring betrekking heeft op een bouwproduct waarvoor een Europese technische beoordeling is afgegeben:

2. Aangegeven prestatie:

De geharmoniseerde norm EN 13240 :2001
Essentièle karakteristieken Hout | Kolen |	Bruinkool
Brandveiligheid
Vuurbestendigheid A1
Afstand tot brandhaar materiaal	Minimale afstand in mm Achterkant: 300 Zijkant: 450
Risico van uitvallende gloeende deeltjes Conform
Emissie van verbrandingsproducten	CO: 0,09% (13%O2) | CO: 0,08% (13%O2) | CO: 0,07% (13%O2)
Oppervaktetemperatuur Conform
Elektrische verilgheid -
Gemakkelijk te reinigen	Conform
Maximale werkingsdruk	-
Rookgastemperatuur bij nominaal vermogen	273°C | 282°C |286°C
Mechanische weltstand (gewicht dragen van schoosten)	Niet bepaald
Nominaal vermogen	9kW
Rendement	75,3% | 79,5% | 75%

1. De prestaties van het in de punten 1 en 2 omschreiben product waar conform de in punt s gegeven prestaties.

Deze prestatieverklaring worden verstrekt onder de exclusive verantwoordelijkheid van de in punt 4 vermelde fabrikant:

01/09/2014 Weelde

Tom Gehem
CEO

In het kader van een continue productverbetering, können specificaties van het geleverde toestel afwijken van de beschrijving in deze brochure, zonder voorafgaande kennisgeving.

DOVRE N.V.

Nijvertheidsstraat 18 Tel: [phone]

B-2381 Weelde Fax: [phone]

België E-mail : [e-mail]

Prestatieverklaring TAI 45C

Volgens de bouwproductenverordening 305/2011

Nr. 036-CPR-2014

1. Unieke identificatiecode van het producttype:

TAI 45C

1. Type-, partij- of serialummer, dan wel een ander identificatiemiddel voor het bouwproduct, zoa voorgeschreven in articikel 11, lid 4:

Uniek serialummer.

1. Beoogde gebruiken van het bouwproduct, overeenkomstig de toepasselijke geharmoniseerde technische specificatie, zoals door de fabrikant bepaald:

Kachel voor vaste brandstof zichonder productie van warm water volgens EN 13240.

1. Naam, geregistreerde handelsnaam of geregistreerd handelsmerk en contactadres van de fabrikar zoals voorgeschreiben in articel 11, lid 5:

Dovre N.V. Nijverheidsstraat 18 2381 Weelde Belgium.

1. Indien van toepassing, naam en contactadres van de gemachtigde wiens mandaat de in article lid 2, vermelde taken bestrijkt:

2. Het systeme of de systemen voor de beoordeling en verificatie van de prestatiebestendigheid bouwproduct, vermeld in bijlage V:

Systeem 3

1. Indien de prestatieverklaring betrekking heeft op een bouwproduct dat onder een geharmoniseen norm valt:

De aangestelde instantie KVBG, geregisteerd onder het nummer 2013, heeft onder systeme 3 een type-keuruitgevoerd en heeft het testrapport nr H20140033 verstrekt.

1. Indien de prestatieverklaring betrekking heeft op een bouwproduct waarvoor een Europese technische beoordeling is afgegeben:

2. Aangegeven prestatie:

De geharmoniseerde norm EN 13240 :2001
Essentièle karakteristieken Prestaties Kolen
Brandveiligheid
Vuurbestendigheid A1
Afstand tot brandhaar materiaal	Minimale afstand in mm Achterkant: 400 met isolatie Zijkant: 450 met isolatie
Risico van uitvallende gloeende deeltjes Conform
Emissie van verbrandingsproducten CO: 0,08% (13%O2)
Oppervaktetemperatuur Conform
Elektrische verilgheid	-
Gemakkelijk te reinigen	Conform
Maximale werkingsdruk	-
Rookgastemperatuur bij nominaal vermogen	282 °C
Mechanische weltstand (gewicht dragen van schooten)	Niet bepaald
Nominaal vermogen	9 kW
Rendement	79,5%

1. De prestaties van het in de punten 1 en 2 omschreiben producteren conform de in punt S gegeven prestaties.

Deze prestatieverklaring worden verstrekt onder de exclusive verantwoordelijkheid van de in punt 4 vermelde fabrikant:

01/09/2014 Weelde

Tom Gehem
CEO

In het kader van een continue productverbetering, können specificaties van het geleverde toestel afwijken van de beschrijving in deze brochure, zonder voorafgaande kennisgeving.

DOVRE N.V.

Nijverheidsstraat 18 Tel: [phone]

B-2381 Weelde Fax: [phone]

België E-mail : [e-mail]

Prestatieverklaring TAI 55M

Volgens de bouwproductenverordering 305/2011 Nr.

1. Unieke identificatiecode van het producttypetype:
2. Type-, partij- of serialummer, dan wel een ander identificatiemiddel voor het bouwproduct, zoa voorgeschreven in articlel 11, lid 4: Uniek serialummer.
3. Beoogde gebruiken van het bouwproduct, overeenkomstig de toepasselijke geharmoniseerde technische specificatie, zoals door de fabrikant bepaald:
   Kachel voor vaste brandstof zonder productie van warm water volgens EN 13240.
4. Naam, geregistreerde handelsnaam of geregistreerd handelsmerk en contactadres van de fabrikar zoals voorgeschreiben in articel 11, lid 5:

Dovre N.V. Nijverheidsstraat 18 2381 Weelde Belgium.

1. Indien van toepassing, naam en contactadres van de gemachtigde wiens mandaat de in article lid 2, vermelde taken bestrijk:
2. Het systemd of de systemen voor de beoordeling en verificatie van de prestatiebestendigheid bouwproduct, vermeld in bijlage V:

Systeem 3

1. Indien de prestatieverklaring betrekking heeft op een bouwproduct dat onder een geharmoniseen norm valt:

De aangestelde instantie KVBG, geregisteerd onder het nummer 2013, heeft onder systeme 3 een typekeur uitgevoerd en hebft het testrapport verstrekt.

1. Indien de prestatieverklaring betrekking heeft op een bouwproduct waarvoor een Europese technische beoordeling is afgegeven:

9. Aangegeven prestatie:

De geharmoniseerde norm
Essentiele karakteristieken
Brandveiligheid
Vuurbestendigheid A1
Afstand tot brandhaar materiaal	Minimale afstand in mm Achterkant: Zijkant:
Risico van uittvallende gloeende deeltjes Conform
Emissie van verbrandingsproducten	CO: % (13%O2)
Oppervaktetemperatuur Conform
Elektrische verilgheid -
Gemakkelijk te reinigen Conform
Maximale werkingsdruk -
Rookgastemperatuur bij nominaal vermogen	°C
Mechanische wonderstand (gewicht dragen van schooten)	Niet bepaald
Nominaal vermogen X kW
Rendement	%

1. De prestaties van het in de punten 1 en 2 omschreiben producteren conform de in punt S gegeven prestaties.

Deze prestatieverklaring worden verstrekt onder de exclusive verantwoordelijkheid van de in punt 4 vermelde fabrikant:

01/09/2014 Weelde

Tom Gehem
CEO

In het kader van een continue productverbetering, können specificaties van het geleverde toestel afwijken van de beschrijving in deze brochure, zonder voorafgaande kennisgeving.

DOVRE N.V.

Nijverheidsstraat 18 Tel: [phone]

B-2381 Weelde Fax: [phone]

België E-mail: [e-mail]

Prestatieverklaring TAI 55C

Volgens de bouwproductenverordering 305/2011

1. Unieke identificatiecode van het producttype:
2. Type-, partij- of serialummer, dan wel een ander identificatiemiddel voor het bouwproduct, zoa voorgeschreven in articlel 11, lid 4: Uniek serialummer.
3. Beoogde gebruiken van het bouwproduct, overeenkomstig de toepasselijke geharmoniseerde technische specificatie, zoals door de fabrikant bepaald:
   Kachel voor vaste brandstof zonder productie van warm water volgens EN 13240.
4. Naam, geregistreerde handelsnaam of geregistreerd handelsmerk en contactadres van de fabrikar zoals voorgeschreiben in articel 11, lid 5:

Dovre N.V. Nijverheidsstraat 18 2381 Weelde Belgium.

1. Indien van toepassing, naam en contactadres van de gemachtigde wiens mandaat de in article lid 2, vermelde taken bestrijk:
2. Het systemd of de systemen voor de beoordeling en verificatie van de prestatiebestendigheid bouwproduct, vermeld in bijlage V:

Systeem 3

1. Indien de prestatieverklaring betrekking heeft op een bouwproduct dat onder een geharmoniseen norm valt:

De aangestelde instantie KVBG, geregisteerd onder het nummer 2013, heeft onder systeme 3 een typekeur uitgevoerd en hebft het testrapport verstrekt.

1. Indien de prestatieverklaring betrekking heeft op een bouwproduct waarvoor een Europese technische beoordeling is afgegeven:

9. Aangegeven prestatie:

De geharmoniseerde norm
Essentiele karakteristieken
Brandveiligheid
Vuurbestendigheid A1
Afstand tot brandhaar materiaal	Minimale afstand in mm Achterkant: Zijkant:
Risico van uittvallende gloeende deeltjes Conform
Emissie van verbrandingsproducten	CO: % (13%O2)
Oppervaktetemperatuur Conform
Elektrische verilgheid -
Gemakkelijk te reinigen Conform
Maximale werkingsdruk -
Rookgastemperatuur bij nominaal vermogen	°C
Mechanische wonderstand (gewicht dragen van schooten)	Niet bepaald
Nominaal vermogen X kW
Rendement	%

1. De prestaties van het in de punten 1 en 2 omschreiben producteren conform de in punt S gegeven prestaties.

Deze prestatieverklaring worden verstrekt onder de exclusive verantwoordelijkheid van de in punt 4 vermelde fabrikant:

01/09/2014 Weelde

Tom Gehem
CEO

In het kader van een continue productverbetering, können specificaties van het geleverde toestel afwijken van de beschrijving in deze brochure, zonder voorafgaande kennisgeving.

DOVRE N.V.

Nijverheidsstraat 18 Tel: [phone]

B-2381 Weelde Fax: [phone]

België E-mail: [e-mail]

Veiligheid

Let op! Alle verilgheidsvoorschriften要去en strikt worden nageleefd.
Lees aandachtig de instructies voor installmentie, gebruik en onderhoud die met het toestel zich meegeleverd, voordat u het toestel in gebruik neemt.
Het toestel moet worden geinstalleerd overeenkomstig de wetgeving en voorschriften van uw land.
Alle lokale bepalingen en de bepalingen die betrekking hebben op nationale en Europese normen要去en worden nageleefd bij het inst Ieren van het toestel.
Laat het toestel bij voorkeur installereren door een bevoegd installmenteur. Deze is op de hoog van de geldende bepalingen en voorschriften.
Het toestel is ontworpen voor verwarmingsdoeleinden. Alle oppervlaktes, inclusief het glas en de aansluitbuis+kennenzer heet worden (meer dan 100^) !Gebruik voor de bediening een 'koude hand' of een hittebestendige handschoen.
Zorg voor voldoende afterscherming alsjonge kideren, mindervalliden, ouderen en dieren zich de nabijheid van het toestel bevinden.
Veiligheidsafstanden tot brandbaar materiaal moeten strikt worden aangehouden.
6 Plaats geen gordijnen, kleren, wasgoed of andere brandbare materialen bovenop of in nabijheid van het toestel.
Gebruik tijdens het gebruik van uw toestel geenlicht ontvlambare of explosieve stoffen in de nabijheid van het toestel.
Voorkom schoorsteenbrand door regelmatig de betreffende schoorsteen te latent reinigen. Stook het toestel nooit met open deur.
Bij schoorsteenbrand: sluit de luchtinlaten van Vraag uw installerateur om advies over de schoorsteen. het toestel en waarschuw de brandweer. Raadpleeg de Europese norm EN13384 voor een
Als het glas van het toestel is gebroken of jui gebarsten, moet dit glas worden verrangen voordat u het toestel opnieuw in gebruik neemt.
Het toestel moet worden aangesloten op een goed werkende schoorsteen.
Voor de aansluitmaten: zie de bijlage "Technische gegevens".
Informeer bij de brandweer en/of ver-gte zekeringsmaatschappij waar eventuele specifieke vereisten en voorschriften.
De schoorsteen is nods voor:
Het afvoeren van de verbrandingsgassen doornatuurlijke trek.
in i De warme lucht in de schoorsteen isichter dan de buitenlucht en stijgt.darom.
Het aanzuigen van lucht, nodig voor de verbranding van de brandstof in het toestel.
Een Niet goed werkende schoorsteen kan tijdens het openen van de deur rookterugslag gezven. Schade ont-Staan door rookterugslag is uitgesloten van garantie.
Sluit Niet meerere toestellen (bijvoorbeeld ook nog een centraleverwarmingsketel) op bezelfde schoorsteen aan, tenzij lokale of nationale regelgeving hierin voorziet. Zorg in ieder geval bij twee aansluitingen dat het hoogteverschil+tussen de aansluitingen minimaal 200~mm bedraagt.
Vraag uw installmenter om advies over de schoorsteen. Raadpleeg de Europese norm EN13384 voor een juiste berekening van de schoorsteen.

Zorg voor voldoende ventilatie van de ruimte waar het toestel worden geplaatst. Bij onvoldoende ventilatie vindt onvolledige verbranding plaats, waardoor zich giftige gassen in de ruimte+kunnen verspreiden.Zie het hoofdstuk "Installatieconditions"oormeer informatie over ventilatie.

Installiecondities

'Algemeen

Schoorsteen

De schoorsteen moet aan de volgende voorwaarden voldoen:

De schoorsteen moet gemaakt zijn van vuurvast materiaal, bij voorkeur keramiek of roestvrij staal.
De schoorsteen moet luchtdicht en goed gereinigc zijn en voldoende trek garanderen.

Een trek/onderdruk van 15 - 20 Pa tijdens normale belasting is ideaaal.

De schoorsteen moet - vertrekend van de uitgang van het toestel - zo vertical vermelijk lopen. Rictingsveranderingen en horizontale stukken verstoren de afvoer van verbrandingsgassen enveroorzaken möglichk roetophoping.
De binnenmaten mogen Niet te groot zich, om te voorkomen dat de verbrandingsgassen te sterk afkoelen waardoor de trek minder worden.
De schoorsteen要去 bij voorkeur bezelfde diameter hebben als de aansluitkraag.

Voor de nominale diameter: zie de bijlage "Technische gegevens". Als het rookkanaal goed is geisoleerd, kan de diameter eventuee wat groter+zijn (maximaal tweemaal de sectie van de aansluitkraag).

Bij toepassing van een regenkap/afvoerkap op detilatierooster in de buitenmuur te latelyplaatsen. schoorsteen: let erop dat de kap Niet de uitmonding Zorg dat andere luchtverbruikende apparaten (zoals van de schoorsteen vernaawt en dat de kap Niet dee een wasdroger, ander verwarmingstoestel of bad- afvoer van verbrandingsgassen belemmert. kamerventilator) een eigien buitenluchtaanvoer heb

De sectie (oppervlakte) van het rookkanaal moet constant zijn. Verwijdingen en (vooral) vernauwingen verstoren de afvoer van verbrandingsgassen.

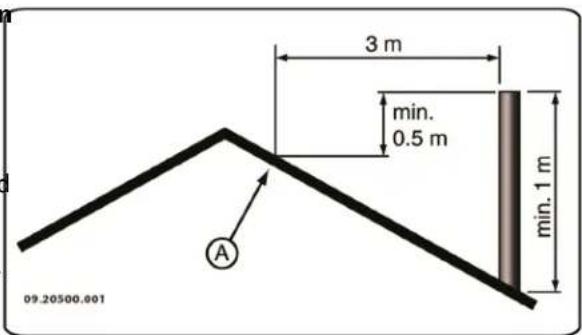

De schoorsteen moetuitmonden in een zone die Niet wordt verstoord door omliggende gebouwen, vlikbijstaande bomen of andere hindernissen.
Het schoorsteengedeelte buiten de woning要去 geisoleerd zich.
De schoorsteen moet minimaal 4 meter hoog zijn
Als vuistregel geldt: 60 cm boven de nok van het dak.
Als de nok van het dak meer dan 3 meter is verwijderd van de schoorsteen: houd de maten aan die in de volgende figuur� aangegeven. A = het hoogste punt van het dak binnen een afstand van 3 meter.

Ventilatie van de ruimte

Voor een goede verbranding heeft het toestel lucht (zuurstof) nodig. Die lucht worden via regelbare lucht-inlaten aangevoerd vanuit de ruimte waar het toestel is geplaatst.

Bij onvoldoende ventilatie vindt onvolledige verbranding plaats, waardoor zich giftige gassen in de ruimte konnen verspreiden.

Een vuistregel is dat de luchttoevoer 5,5 cm²/kW moet+zijn. Extra ventilatie is nodig:

Als het toestel in een ruimte staat die goed is geïsoleerd.
Als er mechanische ventilatie is, bijvoorbeeld een centraal afzuigsysteme of een afzuigkap in een open keulen.

U kunt voor extra ventilatie zorgen door een ventilatieroooster in de buitenmuur te latentenlaatsen.

Zorg dat andere luchtverbruikende apparaten (zoals)
Jed weren wasdroger, ander verwarmingstoestel of bad-kamervilator) een eigen buitenluchtaanvoer heb-
ben, of zich uitgeschakeld wonneer u het toestel stookt.

Vloer en wanden

De vloer waarop het toestel worden geplaatst,要去 voldoende draagvermogen hebben. Voor het gewicht van het toestel: zie de bijlage "Technische gegevens".

Beschem een brandbare vloer door middel van een onbrandbare vloerplaat gegen warmte-uitstraling. Zie de bijlage "Afstand tot brandbaar materiaal".

Verwijder brandbaar materiaal zoals linoleum, tapijt, enzovoorts onder de onbrandbare vloerplaat.

Zorg voor voldoende afstandCUSHT het toestel en brandbare materialen zoals houten wanden en meubels.

Ook de aansluitbuis straalt warmte uit. Zorg voor voldoende afstand of afterscherming tussende aansluitbuis en brandbare materialen. De vuistregel voor een enkelwandige buis is een afstand van driemaal de diameter. Als ee bekledingsschelp rond de buis is aangebracht, is een afstand van eenmaal de diameter toelaatbaar.

Een vloerkleed moet minimaal 80 cm van het vuur verwijderd zijn.

Beschem een brandbare vloer voor de kachel met behulp van een onbrandbare vloerplaat tegen eventuele uittvallende assen. De vloerplaat要去 voldoen aan nationale normen.

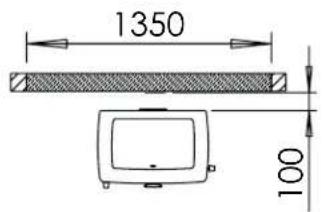

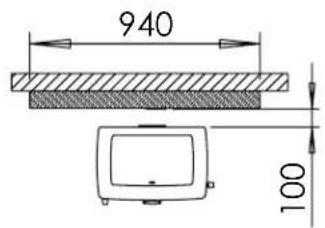

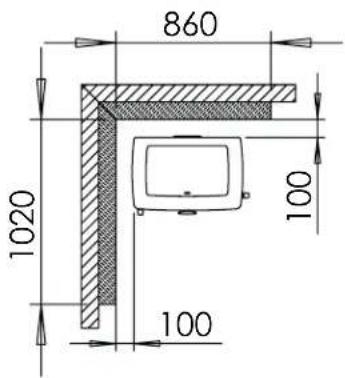

Voor de afmetingen van de onbrandbare vloerplaat: zie de bijlage "Afstand tot brandbaar materiaaal".

Voor verdere eisen in verband met brand-veiligung: zie de bijlage "Afstand tot brandbaar materiaal".

Productbeschrijving

Deze handleiding beschrijft het multibrandstoftoestel TAI M en het kolentoestel TAI C.

09-20020-357

1. Vuldeksel
2. Secundaire luchtschuif
3. Deur
4. Grendel deur
5. Zijvuldeur (enkel TAI M)
6. Grendel zijvuldeur (enkel TAI M)
7. Stang schudrooster (enkel TAI M)
8. Vuurkorf
9. Asladedeur

10. Grendel asladedeur

11. Rookgasaansluiting

12. Primaire luchtschuif / Thermostat
13. Brandstofkeuzeschakelaar

Kenmerken van het toestel

Het toestel TAI M is geschikt voor het stoken van hout, kolen (antraciet) en bruinkoolbriketten. Het toestel is uitgevoerd met een zijvuldeur.
- Het toestel TAI C is geschikt voor het stoken van kolen (antraciet) voor continu gebruik. Het toestel is standard voorzien van een kolenbunker.
Het toestel kan aan de achterzijde op de schoorsteen aangesloten worden.
Het toestel worden geleverd met een "koude hand" om het schudrooster (TAI M) te bedieren, het vuldekelse te openen en de asbak UIT te nemen.
Het multibrandstoffoestel (TAI M) is voorzien van een aparte deur voor het bijvullen van de brandstof, de zogenaamde zijvuldeur.
De kolenbunker kan eenvoudig worden verwijderd via het vuldeksel.
- Het toestel TAI M is voorzien van een schudrooster.
Het toestel TAI C is voorzien van een vast stock rooster.
Het toestel heeft twee pookgaten voor ontassing.
Het toestel is voorzien van een regelbare thermostat.
- Het toestel is voorzien van chamotte of refractaire stenen als binnenbekledging.

Installatie

Voorbereiding

• Controller het toestel onmiddelijk bij ontvangst op (transport)schade en eventuele andere gebreken. Het toestel is aan de onderkant met schroeven op de pallet gemonteerd.

Als u (transport)schade of gebreken hebte geconstasteerd, neem het toestel dan nicht in gebruik en stel de leverancier op de hoogte.

• Verwijder de demontabele onderdelen (vuurvaste binnenplaten,aslade, roosters,bunker en vuldeksel)uit het toestel voordat u het toestel gaat installereren.

Door de demontabele onderdelen te verwijderen,kest u het toestel gemakkelijk verplaatsen en beschadiging voorkomen.

Let bij het verwijderen van demontabele onder-delen op hun oorspronkelijke positie, om ze later weeper op de juiste plaats te kunnen aan-brengen.

Chamotte binnenplaten zijn bij levering okerkleurig. Ze isoleren de verbrandingskamer zodat de verbranding better is en ze+zijn bestand gegen het stoken van antraciet.

Schoorsteenaansluiting voorbereiden

SOLT kunt het toestel via de zichijde aansluiten op de schoorsteen.

Plaatsen en aansluiten

1. Zet het toestel op de juiste plaats, vlak en waterpas.
2. Sluit het toestel hermetisch aan op de schoorsteen.
3. Plaats alle gedemonteerde onderdelen op de juiste plaatserug in het toestel.

Laat het toestel nooit branden zonder de vuurvaste binnenplaten.

Indien men onvoldoende trek vaststelt, kan de recuperatorplaat achteraan in het toestel worden verplaatst om de remming te verminderen. Zie de volgende figuur.

Positie 1: fabrieksinstelling voor een stan-daardschouw.

Positie 2: de instelling voor een schouw met minder trek.

Het toestel is nu klaar voor gebruik.

Gebruik

Eerste gebruik

Wanner u het toestel voor het eerst gebruikt, stook Bruinkoolbriketen bot den opkels wron fliek door honderen gel do bit

tebestendige lak uitharden. Hierbij kan wel wat rookBruinkoolbriketten hebben ongeveerdezelfde branden geurhinder ontstaan. Zet eventueel in de ruimte eigenschappen als hout.

haar het toestel staat de ramen en deuren even open.

Brandstof

Toestel TAI M is geschikt voor het stoken van bruin-koolbriketten, antracietkolen en natuurlijk hout; gezaagd en gekloofd en voldoende droog.

Toestel TAI C is alleen geschikt voor het stoken van antracietkolen.

Gebruik geen andere brandstoffen, want die kuren leiden tot ernstige schade aan het toestel.

De volgende brandstoffen mag u Niet gebruiken odomat zij het milieu verruilen, en odomat zij het toestel en de schoorsteen sterk verruilen waardoor schoorsteenbrand kan ontstaan:

Behandeld hout, zoals sloophout, geverfd hout, geimpregneerd hout, verduurzaamd hout, multiplex en spanplaat.
Kunststof, oud papier en huishoudelijk afval.

Hout

• Gebruik bij voorkeur hard loofhout zoals eik, beuk, berg en fruitbomenhout. Dit hout brandt langzaam met rustige vlammen. Naaldhout bevatmeer hars, brandt sneller en geefteer vomken.
• Gebruik gedroogd hout met een vochtpercentage van maximaal 20% . Hiervoor moet het hout minstens 2aar+zijn gedroogd.
  Zaag het hout op maat en klief het als het nog vers is. Vers hout klieft gemakkelijker en gekloven hout droogt better. Bewaar het hout onder een afdek waar de wind vrij spel heeft.
• Gebruik geen nat hout. Nat hout geeft geen warmte,. omdat alle energia gaat zitten in het verdampen van vocht. Dit geeft veel rook en roetaanslag op de deur van het toestel en in de schoorsteen. De waterdamp condenseert in het toestel en kan langs naden uit het toestel lekken en Zwarte vlekken op de vloer gezven. De waterdamp kan ook in de schoorsteen condenseren en creosoot vormen. Creosoot is zeer brandhaar en kan schoorsteenbrandveroorzaken.

Zorg voor een goed houtskoolbed voordat u bruin-koolbriketenGaat stoken.
Volg voor het aanmaken van de haard de instruct- ties in de paragraaf "Aanmaken".
Zorg voor een goed houtskoolbed voordat u bruin-koolbriketen gaat stoken.
- Volg voor het aanmaken van de haard de instru-cin-ties in de paragraaf "Aanmaken".

Antracietkolen

Antracietkolen worden ingedeeld in categorieen op grond van kenmerken, soms bij wet bepaald, zoals het percentage vluchtige stoffen. Het asgehalte van antracietkolen ligtussen de 3 % en 13 % Hoe lager5. het asgehalte hoe hoger de stockwaarde en hoe minder vaak u hoeft te ontassen.

• Gebruik bij voorkeur categorie A antracietkolen met een laag asgehalte.
• Gebruik het aanbevolen formaat 12/22 of 20/30.
• Volg voor het aanmaken van de haard de instructies in de paragraaf "Aanmaken".

Aanmake

U kunt controeren of de schoorsteen voldoende trek heeft door boven de vlamplaat een prop krantenpapier aan te steken. Bij een koude schoorsteen is er vaak onvoldoende trek in de schoorsteen en kan er rook in de kamer komen. Door het toestel op de hier beschreven manier aan te make, voorkomt u dit probleem.

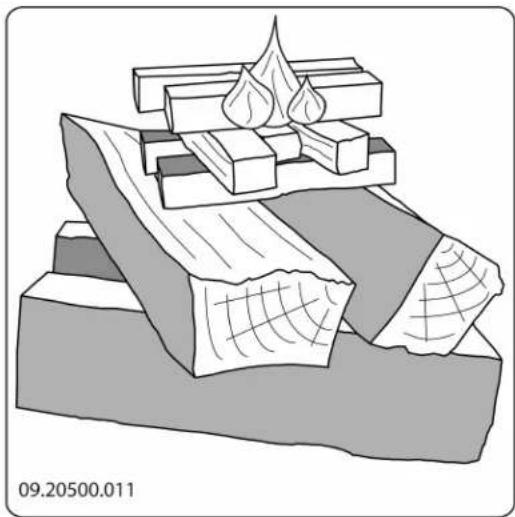

1. Stapel twee lagen middelgrote houtblokken kruislings op elkaar.
2. Stapel bovenop de houtblokken twee lagen aanmaakhoutjes kruislings op elkaar.
3. Leg een aanmaakblokje:tussen de onderste laag aanmaakhoutjes en steek het aanmaakblokje aan volgens de instructies op de verpakking.

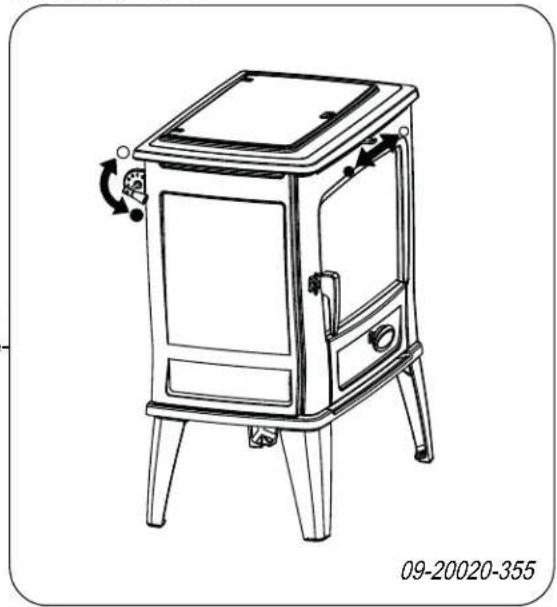

toestel open door de primaire en de secundaire luchtschuif volledig open te zetten;zie volgende figuur. Bij onvoldoende trek kan de asladedeur enigeijd op eenkleine kier worden gezet.

Laat het aanmaakvuar flink doorbranden tot het een gloeendi houtskoolbed is geworden. Hierna kunt u een volgende vulling doe en het toestel gaan regelen; zie de paragrafen "Stoken met hout", "Stoken met bruinkoolbriketen (alleen voor TAI M)" en "Stoken met antracietkolen (voor TAI M en TAI C)"

$$ \circ = \text {O p e n} \bullet = \text {D i c h t} $$

1. Sluit de deur van het toestel en zet de primaire luchtinlaat en de secundaire luchtinlaat van het

Stoken met hout (TAI M)

Nadat u de instructies voor het aanmaken hebt gevolgd:

1. Open langzaam de deur van het toestel.
2. Verdeel het houtskoolbed gelijkmatig over de stookvloer.
3. Stapel enkele houtblokken op het houtskoolbed.

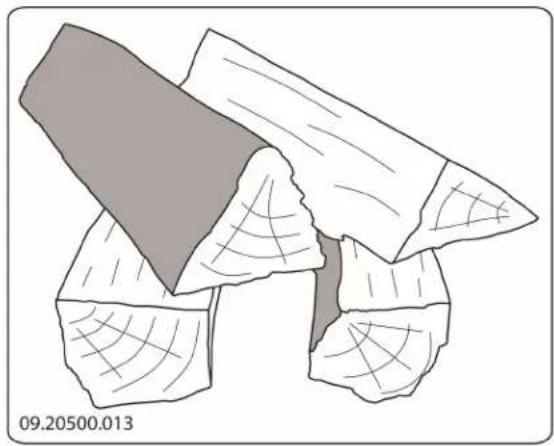

Losse stapeling

Bij een losse stapeling verbrandt het hout vlug odomat

de zuurstof elk stuk hout gemakkelijk kan bereiken. Gebruik een losse stapeling als u kort wilt stoken.

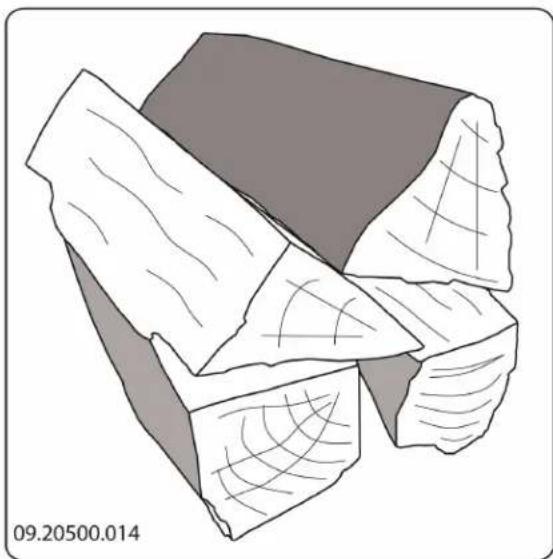

Compacte stapeling

Bij een compacte stapeling verbrandt het hout langzamer,ondat de zuurstof maar enkele stukken hout kan bereiken. Gebruik een compacte stapeling als u langer wilt stoken.

1. Sluit de deur van het toestel.

2. Sluit de primaire luchtinlaat en LAST de secundaire luchtinlaat open staan.

Vul het toestel voor maximaal eenerde.

1. Gebruik voor een volgende vulling de vuldeur van het toestel.

Stoken met bruinkoolbriketten (TAI M)

Bruinkoolbriketten branden op nagenoegdezelfdemanier als hout. Zorg met behulp van de primaire luchtinlaat voor voldoende luchttoevoer onder het vuur. Zieverder de paragraaf "Stoken met hout".

Het branden van bruinkoolbriketten geeft Veel as. Verwijder de overtollig as regelmatig. Zie de paragraaf "Ontassen" voor instructies.

Voor de eigenschappen en het gebruik van de bruinkoolbriketten: raadpleeg uw leverancier van de bruinkoolbriketten of zie de verpakking van de bruinkoolbrikten.

Nadat u de instructies voor het aanmaken hebt gevolgd:

1. Open langzaam de deur van het toestel.
2. Verdeel het houtskoolbed gelijkmatig over de stookyloer.
3. Leg de bruinkoolbriketten op het houtskoolbed.
4. Sluit de deur.

Stoken met antracietkolen (TAI M en TAI C)

Sluit bij het stoken van antracietkolen algijd de secundaire luchtschuif en sluit het afdekplaatje (brandstofkeuze) in dechterwand.

Kolen stoken zonder bunker

Nadat u de instructies voor het aanmaken hebt gevolgd:

1.1.Zet de primaire luchtschuif volledig open.
2. Open langzaam de deur van het toestel.
3. Verdeel het houtskoolbed gelijkmatig over de stookyloer.
4. Verspreid een schep kolen op het houtskoolbed en wacht met de volgende schep tot de kolen gaan gloeien.
5. Voeg nu meer kolen toe.

Let op dat u het vuur Niet dooft door in een keer te veel kolen toe te voegen.

U heeft de maximale bijvulling bereikt als de gloed van de vorige vulling nog net zichtaar is.

van stand 1. De juiste stand hangt af van deschoorsteen en de weersomstandigheden.

1. Sluit de deur.

2. Laat de kolen enige minuten goed doorbranden en stel daarna de thermostat in op de gewenste stand.

Als de vuurkorf begint te gloeien, bent u te har aan het stoken.

Als de vuurkorf begint te gloeien, bent u te aan het stoken.

Adviezen voor het stoken

Stook nooit met open deur.

Stook het toestel regelmatig flink door.

Kolen stoken met bunker

Nadat u de instructies voor het aanmaken hebt gevolgd:

1. Zet de primaire luchtschuif (thermostat) volledig open.
2. Open langzaam de deur van het toestel.
3. Verdeel het houtskoolbed gelijkmatig over de stookvloer.
4. Sluit de deur.
5. Open langzaam het vuldeksel in de topplaat.

1. Vul de bunker met kolen tot onder de weiterste luchtopeningen in de bunker.
2. Sluit het vuldeksel.
3. Laat de kolen enige Minutes goed doorbranden stel daarna de thermostat in op de gewenste stand.

De vulfconstie is afhankelijk van het gevraagde vermogen.

Om de kachel's nachts aan te honden, word dethermostaat teruggedraaidaar in de buurt

Als u langdurig op lage stand stookt, kan zich in de schoorsteen een afzetting vormen van teer en creosoot. Teer en creosoot zich zeer brandhaar. Als de afzetting van deze stoffen te groot worden, kan bij een plotselinge hoge temperatuur een schoorsteenbrand ontstaan. Door regelmatig flink doorstoken, verdwijnen eventuale afzettingen van teer en creosoot. Daarnaast kan zich bij te laag stoken teer afzieten op de ruit en deur van het toestel. Bij een milde buitentemperatuur is het dus better om het toestel eenaar uu intens te latenten branden, dan lange tijd laag te stoken.

Regel de luchttoevoer met de secundaire lucht-inlaat (alleen bij het stoken van hout).

De secundaire luchtinaat belucht nicht alleen het vuur maar ook het glas, zodat het glas Niet snel cervuilt.

Zet de primaire luchtinlaat tijdelijk open als de luchttoevoer via de secundaire luchtinlaat onvoldoende is of als u het yuur wilt aanwakkeren.
Regelmatig eenkleinehoeveelheid houtblokken bijvullen is beter dan veel houtblokken tegelijk.

Regelmatig eenkleinehoeveelheidbruinkoolbriketen of antracietkolen toevoegen isbetter danvee brunkoolbriketen of antracietkolen tegelijk.

Doven van het vuur

Vul geen brandstof bij en LAST de kachel gewoon uittgaan. Als een vuur worden getemperd door de luchttoevoer te verminderen, komen schadelijke stoffen vrij. Laat waarom het vuur vanzelf uittbranden. Houdtoezicht op het vuur totdat het goed is gedoofd. Alshet vuur volledig is gedoofd+kennen alle luchtschuivenworden gesloten.

Ontassen

Na het stoken van bruinkoolbriketten en antracietkolen blijf er relatief veel as over. Verwijder regelmatig de overtollige as.

Na het stoken van hout blijf een relatiefkleine hoeveelheid as over. Dit asbed is een goede isolator voor de stockbodem en geeft een betere verbranding. Laat waarom gerust een dun laagje as op de stockbodem liggen.

De luchttoevoer door de stookbodem magECHter nicht worden belemmerd en er mag zich geen as ophopen );achter een gietijzeren binnenplaat. Verwijderaarom regelmatin die overtollige as.

De as mag nooit de onderkant van het rooster raken. Het rooster raakt dan oververhit en beschadigd.

1. Met de bijgeleverde koude hand kan het schudrooster (TAI M) worden bediend.
2. Open de asdeur.
3. Met de bijgeleverde pook kan men assen breker via de pookopeningen boven het rooster.

1. Verwijder de aslade met behulp van de bij- geleverde koude hand en leeg de aslade; zie gende figuur.

2. Plaats de aslade terug en sluit de asdeur van het toestel.

Nevel en mist

Nevel en mist belemmeren de afvoer van rookgassen door de schoorsteen. Rook kan neerslaan en stank-overlast gezven. Als het Niet=echt nodig is, kurz u bij nevel en mist better nicht stoken.

Eventuele problemen

Raadpleeg de bijlage "Diagnoseschema" om eventuale problemen bij het gebruik van het toestel op te losesen.

Onderhoud

Volg de onderhoudsinstructies in dit hoofdstuk om het toestel in goede staat te honden.

Schoorsteen

In veel landen bent u wettelijk verplicht de schoorsteen te lien controleren en onderhoden.

Aan het begin van het stookseizoen:That de schoorsteen vegen door een erkend schoorsteenveger.
Tijdens het stockseizoen en nadat de schoorsteen lange tijd Niet is gebruikt: maar de schoorsteen controeren op roet.

Na afloop van het stockseizoen: sluit de schoorsteen af met een prop krantenpapier.

1. Maak het glas schoon met kachelruitenreiniger: a. Breng kachelruitenreiniger aan op een keukenspons, wrijf het gehele glasoppervlak in en waar even inwerken.

b. Verwijder het vuil met een vochtige doek of keukenpapier.

Schoonmaken en anderregelmatig onderhoud

Maak het toestel nicht schoon wanner het nog warm is. 4

Maak de buitenkant van het toestel schoon met een droge Niet pluizende doeK.

Na afloop van het stockseizoen kut u de binnenkant van het toestel goed schoonmaken:

Verwijder het vuldeksel en de kolenbunker.
- Verwijder eventuele eerst de vuurvaste binnenplaten.
Maak eventueel de luchtaanvoerkanalen schoon.
- Verwijder de recuperator boven in het toestel en maak deze schoon. Zie het hoofdstuk "Installatie" voor instructies voor het verwijdersen en aanbrengen van de recuperator.

1. Maak het glas nogmaals schoon met een gewoonig glasreinigingsproduct.

2. Wrijf het glas schoon met een droge doek of keukenpapier.

3. Gebruik geen schurende of bijtende producten om het glas schoon te make.

4. Gebruik schoonmaakhand Schoenen om uw handen te beschermen.

Als het glas van het toestel is gebroken of gebarsten, moet dit glas worden verrangen voordat u het toestel opnieuw in gebruik neemt.

Voorkom dat kachelruitreinigerCUSHT het glas en de gietijzeren deur loopt.

Onderhoud geëmailleerde kachel

Vuurvaste binnenplaten controlere

De vuurvaste binnenplaten zijn verbruiksonderden die aan slijtage onderhevig�<|im_start|> Vermiculiet binnenplaten�<|im_start|>kwetsbaar. Stoot nicht met houtblokker谈起 den binnenplaten. Controller de binnenplaten regelmatin en verrang ze indien nodig.
Zie het hoofdstuk "Installatie" voor instructies voor het verwijderen en aanbrengen van binnenplaten.

Reinig het toestel nooit als het nog warm is. Het rei- gen van het ge-mailleerde oppervlak van de kachel kunt u het beste doen met zachtte groene zoep en lauw water. Gebruik zo min möglichk water, wrijf het oppervlak goed droog en voorkom roestvorming. Gebruik nooit staalwol of een ander schuurmiddel. Zet nooit een waterketel direct op een ge-mailleerde kachel; gebruik een onderzetter en voorkom beschadigingen. Let erop dat er geen agressieve zure producten op ge-mailleerde onderdelen komen.

i

De refractaire binnenplatenKnown haarscheuren gaan vertonen, Maar dat heeft nudelig effect op hun werking.

Laat het toestel nooit branden zonder de vuu vaste binnenplaten.

Smeren

Hoewel gietijzer enigszins zichsmerend is, moet u bewegende delen toch regelmatig smeren.

Smeer de bewegende delen (zoals geleidersystemen, scharnierpennen, fremde en lucht-schuiven) met hittevast vet dat verkrijgbaar is bij de vakhandel.

Glas schoonmaken

Goed schoongemaakt glas neemt minder nsel vuil op Ga als volgt te werk:

1. Verwijder stof en loszittend roet met een droge doek.

Lakbeschadigingen bijwerken

Kleine lakbeschadigingen kut u bijwerken met een spuitbus speciale hittebestendige lak die verkrijgbaar is bij uw leverancier.

Het geëmailleerde oppervlak bijwerken

Emailleren is een artisanaal proces dat maakt dat erkleine kleurverschillen en beschadigingen op het toestel konnen voorkomen. De toestellen ondergaan in de fabriek een visuèle controle, dat wil zaggen, de contrôleur kijkt op een afstand van 1 meter gedurende 10 seconden maar het oppervlak.

Eventuelle beschadigingen die dan nicht opvallen worden als OK beschouwd. Bij het toestel is een speciale hittebestendige lak meegeleverd waarmee kleine (transport) beschadigingen konnen worden bijgewerkt. Breng de hittebestendige lak in dunne laagjes aan en LAST het goed drogen voordat het toestel in gebruik genomen worden.

Sommige kleuren email zich gevoelig voor verandering van temperatuur. Hierdoor kan het voorkomen dat de kleur verandertijdens het gebruik van het toestel. Als het toestel is afgekoeld keert de oorspronkelijke kleur van het email terug.
Als geëmailleerde oppervlakken zeer heet worden künnen er haarscheurtjes ontstaan. Dit is een normal verschijnsel en heeft geen invloed op het functioneren van de kachel.

Zorg dat de kachel Niet wordt overbelast. Bij overbelasting worden de oppervlaktetemperatuur extreem hoog en kan er blijvende schade aan het email ontstaan.

Afdichting controlleren

• Controller of het afdichtingskoord van de deur nog goed aflsuit. Afdichtkoord verslukt en moetijdig worden verrangen.
  Controller het toestel op luchtlekken. Kit eventuele kieren dicht met kachelkit.

Laat de kit goed uitharden voordat u het toestel aanmaakt, anders blaast het vocht in de kit open ontstaat opnieuw eenlek.

Bijlage 1: Technische gegevens

Model 45M 45M 45M 45C
Nominaal vermogen 9 kW 9 kW 9	kW 9 kW
Schoorsteenaansluiting (diameter) 1	50 mm 150 mm	150 mm 150	mm
Gewicht	155 kg	155 kg	155 kg	160 kg
Aanbevolen brandstof	Hout	Kolen	Bruinkool	Kolen
Kenmerk brandstof, max. lenght hout	45 cm	12/22 - 20/30	3" - 6" - 7"	12/22 - 20/30
Massadebiet van rookgassen	8,5 g/s	7,6 g/s	8,8 g/s	7,6 g/s
Temperatuurstijging gemeten in de meetsectie	273 °C	282 °C	286 °C	282 °C
Temperatuur gemeten aan de uitgang van het toestel	410 °C	389 °C	395 °C	389 °C
Minimum trek	12 Pa	12 Pa	12 Pa	12 Pa
CO-emissie (13%Q)	0,09%	0,08%	0,07%	0,09%
NOx-emissie (13% Q)	60 mg/Nm3	-	-	-
CnHm-emissie (13%Q)	96 mg/Nm3	136 mg/Nm3	109 mg/Nm3	136 mg/Nm3
Stofemissie	13 mg/Nm3	<40 mg/Nm3	12,3 mg/Nm3	<40 mg/Nm3
Stofemissie volgens NS3058-NS3059	-	-	-	-
Rendement	75,30%	79,50%	75%	79,50%

Model 55M 55M 55M 55C
Nominal vermogen 9 kW 9 kW 9	kW 9 kW
Schoorsteenaansluiting (diameter) 150 mm 150 mm	150 mm 150 mm	mm
Gewicht	155 kg	155 kg	155 kg	160 kg
Aanbevolen brandstof	Hout	Kolen	Bruinkool	Kolen
Kenmerk brandstof, max. lenght hout	45 cm	12/22 - 20/30	3" - 6" - 7"	12/22 - 20/30
Massadebiet van rookgassen	8,5 g/s	7,6 g/s	8,8 g/s	7,6 g/s
Temperatuurstijging gemeten in de meetsectie	273 °C	282 °C	286 °C	282 °C
Temperatuur gemeten aan de uitgang van het toestel	410 °C	389 °C	395 °C	389 °C
Minimum trek	12 Pa	12 Pa	12 Pa	12 Pa
CO-emissie (13%Q)	0,09%	0,08%	0,07%	0,09%
NOx-emissie (13% Q) 60 mg/Nm3 -	- -
CnHm-emissie (13%Q) 96 mg/Nm3	136 mg/Nm3 10	9 mg/Nm3 136	mg/Nm3
Stofemissie 13 mg/Nm3 <40 mg/Nm3	12,3 mg/Nm3	<40 mg/Nm3
Stofemissie volgens NS3058-NS3059	- - - -
Rendement	75,30%	79,50%	75%	79,50%

Bijlage 2: Afmetingen

TAI 45M / TAI 45C

09-20020-358

09-20020-361

Bijlage 3: Afstand tot brandhaar materiaal TAI 45M en 45C / TAI 55M en 55C - Minimale afstanden in

09-20020-356

1 Brandbaar materiaal
2 Onbrandbaar materiaal 100 mm

TAI 45M en 45C / TAI 55M en 55C - Afmetingen onbrandbare vloer

Minimale afmetingen onbrandbare vloerplaat

	A (mm)	B (mm)
Din 18891 500 300
Duitsland 500 300
Finland 400 100
Noorwegen 300 100

Bijlage 4: Diagnoseschema

				Probleem
●				Hout wil nicht doorbranden
	●			Geeft onvoldoende warmte
		●		Rookterugslagijdens het bijvullen
			●	Toestel brandt te hevig, nicht goed regelbaar
				Aanslag op het glas
				mogelijkke oorzaak mogel	ijke oplossing
●	●	●		Onvoldoende trek	Een koude schoorsteen creëert vaak onvoldoende trek. Volg de instructies voor het aanmaken in het hoofdstuk "Gebruik"; open een raam.
●	●	●		●	Hout te vochtig Gebruik hout met maximaal 20% vocht.
●	●	●		●	Afmetingen hout te groot	Gebruik keine stukjes aanmaakhout. Gebruik gekloven houtblokken met een omtrek van maximaal 30 cm.
●	●	●	●	●	Stapel hout nicht correct	Stapel het hout zodanig dat er voldoende luchtussen de haut-blokken kan stromen (losse stapeling, wie "Stoken met haut").
●	●	●		●	Werking van de schoorsteen onvolutende	Controler of de schoorsteen aan de voorwaarden voldoet: mini-maal 4 meter hoog, juiste diameter, goed geisoleerd, gladde bin-nenzijde, Niet te veel bochten, geen obstructiesin de schoorsteen (vogelnest, te veel roetafzetting), hermetisch dicht (geen kieren).
●	●	●		●	Uitmonding van de schoorsteen Niet rect	Voldoende hoog boven het dakvlak, geen obstructies in de nabij-heid.
●	●	●	●	●	Instelling van de luchtinlaten nicht correct	Open de luchtinlaten volledig.
●	●	●		●	Aansluiting van het toestel met de schooten Niet correct	Aansluiting要去 hermetisch dichtijken.
●	●	●		●	Onderduk in de ruimte waar het toestel is geplaatst	Zet afzuigsystemen UIT.
●	●	●		●	Onvoldoende toevoer van verse lucht	Zorg voor voldoende luchttoevoer, maar desnoods gebruik van de buitenluchttaansluiting.
●	●	●		●	Ongunstige weersomstandig-heden? Inversie (omgeekerde lucht-stroom in de schoorsteen door hove tenteumperaatur), extreme windsnelheden	Bij inversie is gebruik van het toestel af te raden. Plaats desnoods bui-een trekkende kap op de schoorsteen.
		●		●	Tocht in de woonkamer	Voorkom/tocht in de woonkamer; plaats het toestel net in de nabij-heid van een deur of verwarmingsluchtkanalen.
				●	Vlammen raken het glas	Zorg dat het hout Niet te dicht gegen het glas ligt. Schuif de primaire luchtinaat verder dicht.
			●	Toestel lekt lucht Controller de affdicht	tingen van de deur en de naden van het toestel.

Index

A

Aanmaakhout 29

Aanmaakvuur .17

Aansluiten afmetingen .25.

Aansteken 17

Afdichtingskoord van deur.22

Afmetingen 25

Afwerklaag, onderhoud.21-22.

Antracietkolen 17.

As verwijderen.20 bruinkool 18

Assen
breken 20

B

Beluchting van het vuur 19

Bijvullen
antracietkolen 19
bruinkoolbriketten 19

Bijvullen van brandstof 19
rookterugslag 29

Brandbaar material afstand tot. 27

Brandstof
antracietkolen 16-17
benodigde hoeveelheid 20
bijvullen 18-19
bruinkool 16
bruinkoolbriketten 16
geschikte 16
hout 16
ongeschikte 16

Brandveiligheid afstand tot brandbaar materiaal 27 meubels 13 vloer 13 wanden 13

Breken
assen 20

Bruinkoolbriketten 163
Buitenluchttaanvoer
aansluiting op. 154

C

Creosoot 19

D

Deur
afdichtingskoord 22

Draagvermogen van vloer. 13

Drogen van hout 16

E

Email
nderhoud 21

G

Geschikte brandstof. 16

Gewicht 23

Gietijzeren binnenplaten waarschuwing 15

Glas
aanslag 29
schoonmaken 21

H

Hout 16
bewaren 16
drogen 16
geschikte soort 16
nat 16
wil nicht doorbranden 2

Houtblokken stapelen 18

K

Kachelrutenreiniger 21

Kap op de schoorsteen 13

Kieren in toestel 22

Kolen asgehalte 17

L

Lak 16

Luchtinlaten 17

Luchtlek 22

Luchttoevoer regelen 19

M

Onderhoud
afdichting 22

email 21

glas schoonmaken.21

schoorsteen 20

smeren .21

toestel schoonmaken 21.
vuurvaste binnenplaten. 21.

Ongeschikte brandstof 16

Ontassen 20

Opslag van hout 16

P

Plaatsen afmetingen 25

Primaire luchtinlaat 17

Problemen oplossen 20, 29

R

Rendement 5,7,9,11,23-24

Rook bijeerste gebruik 16

Rookgas massedebiet 23 temperatur 5,7,9,11

Rookterugslag 12, 29

Ruiten
aanslag 29
schoonmaken 21

s

Schoonmaken glas 21 toestel 21

Schoorsteen aansluitdiameter 23

aansluiting op. 15

hoogte 13

onderhoud 20

voorwaarden 13

Schoorsteenbrand voorkomen 19

Schoorsteenkap 13

Secunda luchtinlaat 17

Smeren 21

Stof-emissie 23-24

Stoken 17

antracietkolen 18

brandstof bijvullen. 17-19

bruinkoolbriketten 18

onvoldoende warmte 20, 29

toestel brandt te hevig 29

toestel Niet goed regelbaar 29

T

Teer 19

Temperatuur 23

Temperatuurstijging meetsectie 23

Trek 23

U

Uitgaan van vuur. 19

V

Vegen van schoorsteen 20

Ventilatie 13
vuistregel 13

Ventilatierooster 13

Verwijderen as 20

Vet voor smering 21

Vloeren brandveiligheid 13 draagvermogen 13

Vloerkleed 13

Vulhoogte van toestel 18

Vuur aanmaken 17 doven 19

Vuurvaste binnenplaten
onderhoud 21
waarschuwing 15

W

Waarschuwing brandbare materialen 12

gietijzeren binnenplaten 15

glas gebroken of gebarsten 12, 21

heet oppervlak 12

verzekeringsvoorwaarden.12

voorschriften .12

vuurvaste binnenplaten..15.

Wanden

brandveiligung.13

Warmte, onvoldoende.20, 29.

Weersomstandigheden, nicht stoken 20.

Table of contents

Introduction 3

Dovre N.V. Nijverheidsstraat 18 2381 Weelde Belgium.

Nijverheidsstraat 18 Tel: [phone]

B-2381 Weelde Fax: [phone]

Belgium E-mail : [e-mail]

Dovre N.V. Nijverheidsstraat 18 2381 Weelde Belgium.

Nijverheidsstraat 18 Tel: [phone]

B-2381 Weelde Fax: [phone]

Belgium E-mail : [e-mail]

Nijverheidsstraat 18 Tel: [phone]

B-2381 Weelde Fax: [phone]

Belgium E-mail : [e-mail]

Nijverheidsstraat 18 Tel: [phone]

B-2381 Weelde Fax: [phone]

Belgium E-mail:[e-mail]

Safety

Dovre N.V. Nijverheidsstraat 18 2381 Weelde, Belgique.

Nijverheidsstraat 18 Tél.: [phone]

2381 Weelde Fax: [phone]

Dovre N.V. Nijverheidsstraat 18 2381 Weelde, Belgique.

Nijverheidsstraat 18 TEL.: [phone]

2381 Weelde Fax: [phone]

Dovre N.V. Nijverheidsstraat 18 2381 Weelde, Belgique.

Nijverheidsstraat 18 Tél.: [phone]

2381 Weelde Fax: [phone]

Dovre N.V. Nijverheidsstraat 18 2381 Weelde, Belgique.

Nijverheidsstraat 18 Tél.: [phone]

2381 Weelde Fax: [phone]

Dovre N.V. Nijverheidsstraat 18 2381 Weelde Belgium.

Nijverheidsstraat 18 Tel: [phone]

B-2381 Weelde Fax: [phone]

Dovre N.V. Nijverheidsstraat 18 2381 Weelde Belgium.

Nijverheidsstraat 18 Tel: [phone]

B-2381 Weelde Fax: [phone]

Dovre N.V. Nijverheidsstraat 18 2381 Weelde Belgium.

Nijverheidsstraat 18 Tel: [phone]

B-2381 Weelde Fax: [phone]

Dovre N.V. Nijverheidsstraat 18 2381 Weelde Belgium.

Nijverheidsstraat 18 Tel: [phone]

B-2381 Weelde Fax: [phone]

Dovre N.V. Nijverheidsstraat 18 2381 Weelde Bélgica.

Nijverheidsstraat 18 Tel.: [phone]

B-2381 Weelde Fax: [phone]

Dovre N.V. Nijverheidsstraat 18 2381 Weelde Bélgica.

Nijverheidsstraat 18 Tel.: [phone]

B-2381 Weelde Fax: [phone]

Dovre N.V. Nijverheidsstraat 18 2381 Weelde Bélgica.

Nijverheidsstraat 18 Tel.: [phone]

B-2381 Weelde Fax: [phone]

Dovre N.V. Nijverheidsstraat 18 2381 Weelde Bélgica.

Nijverheidsstraat 18 Tel.: [phone]

B-2381 Weelde Fax: [phone]

Dovre N.V. Nijverheidsstraat 18 2381 Weelde Belgio.

Nijverheidsstraat 18 Tel: [phone]

B-2381 Weelde Fax: [phone]

Belgio E-mail : [e-mail]

Dovre N.V. Nijverheidsstraat 18 2381 Weelde Belgio.

Nijverheidsstraat 18 Tel: [phone]

B-2381 Weelde Fax: [phone]

Belgio E-mail : [e-mail]

Dovre N.V. Nijverheidsstraat 18 2381 Weelde Belgio.

Nijverheidsstraat 18 Tel: [phone]

B-2381 Weelde Fax: [phone]

Belgio E-mail : [e-mail]

Dovre N.V. Nijverheidsstraat 18 2381 Weelde Belgio.

Nijverheidsstraat 18 Tel: [phone]

B-2381 Weelde Fax: [phone]

Belgio E-mail : [e-mail]

Sicurezza

Dovre N.V. Nijverheidsstraat 18 2381 Weelde Belgium.

Nijverheidsstraat 18 TIf.: [phone]

B-2381 Weelde Faks: [phone]

Belgia E-post : [e-mail]

Ytelseserklaering TAI 45C

Dovre N.V. Nijverheidsstraat 18 2381 Weelde Belgium.

Nijverheidsstraat 18 TIf.: [phone]

B-2381 Weelde Faks: [phone]

Belgia E-post : [e-mail]

Ytelseserklaering TAI 55M

Dovre N.V. Nijverheidsstraat 18 2381 Weelde Belgium.

Nijverheidsstraat 18 TIf.: [phone]

B-2381 Weelde Faks: [phone]

Belgia E-post : [e-mail]

Ytelseserklaering TAI 55C

Dovre N.V. Nijverheidsstraat 18 2381 Weelde Belgium.

Nijverheidsstraat 18 TIf.: [phone]

B-2381 Weelde Faks: [phone]

Belgia E-post : [e-mail]

Sikkerhet
