MODE D'EMPLOI TPRU6220 OTIO

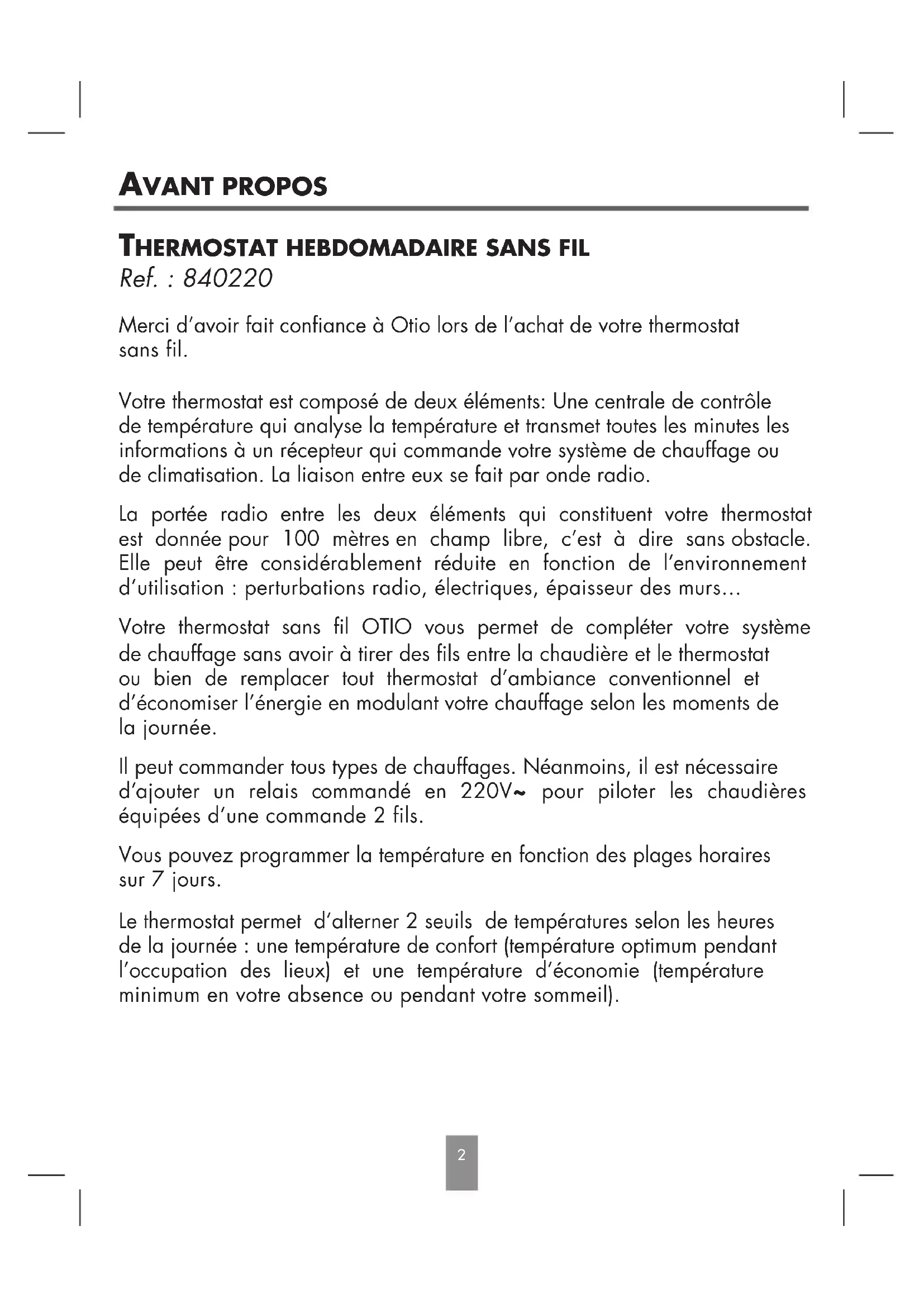

Merci d'avoir fait confiance à Otto lors de l'achat de votre thermostat sans fil.
Viete thermostat est composé de deux éléments: Une centrale de contrôle de température qui analyse la température et transmet toutes les minutes les informations à un récepteur qui commande votre système de chauffage ou de climatisation. La liaison entre euxsè fait par onde radio.
La portée radio entre les deux éléments qui constituent votre thermostat est donné pour 100 mètres en champ libre, c'est à dire sans obstacle. Elle peut être considérablement réduite en fonction de l'environnement d'utilisation : perturbations radio, électriques, épaissur des murs...
Votre thermostat sans fil OTIO vous permet de compléter votre système de chauffage sans avoir à tirer des fils entre la chaudière et le thermostat ou bien de remplaçer tout thermostat d'ambiance conventionnel et d'économiser l'énergie en modulant votre chauffage selon les moments de la journée.
Il peut commander tous types de chauffages. Néanmoins, il est nécessaire d'ajouter un relais commandé en 220V pour piloter les chaudières équipées d'une commande 2 fils.
Vous pouvez programmer la température en fonction des plagesHoraires sur 7 jours.
Le thermostat permet d'alterner 2 seuils de températures selon les heures de la journée : une température de comport (température optimum pendant l'occupation des lieux) et une température d'économie (température minimum en votre absence ou pendant votre sommeil).

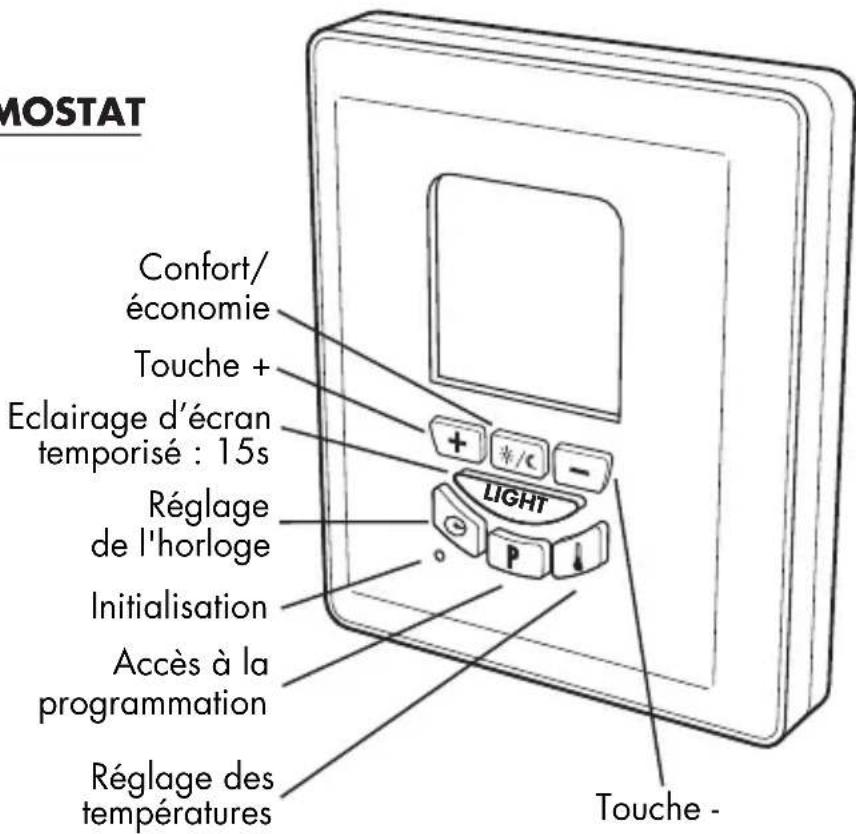

THERMOSTAT

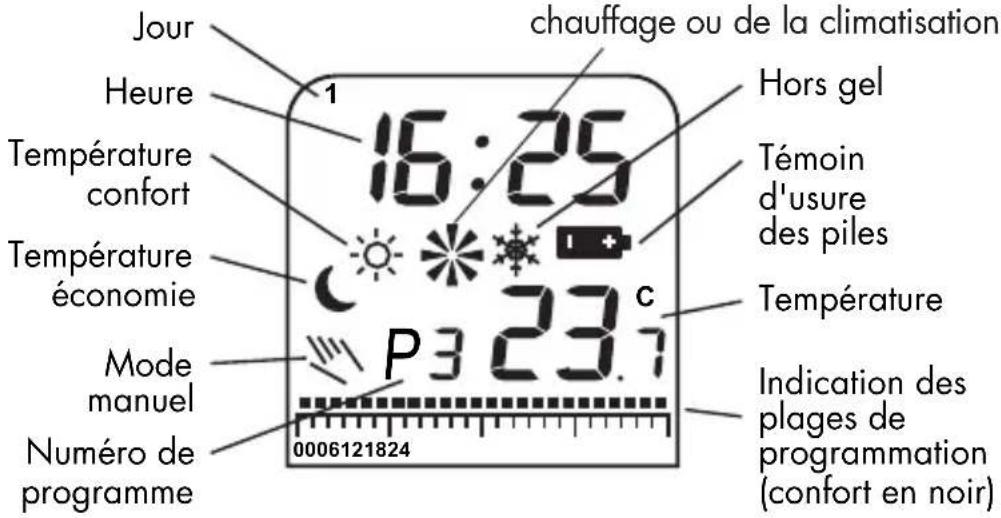

ECRAN DU THERMOSTAT
Indication du fonctionnement du chauffage ou de la climatisation

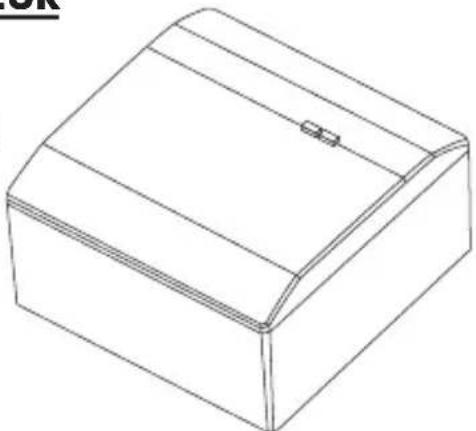

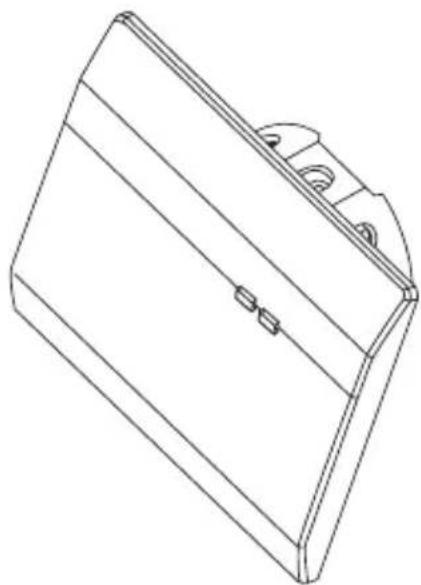

RECEPTEUR
BOITIER
CACHEDFACE
Dos
MISE EN SERVICE
Avant toute connexion au secteur ou insertion des piles procedez au codage ci-après.
Codage de la centrale et du recepteur.
Pour fonctionner entre eux, la centrale et le recepteur doit etre codés à l'identique. Votre thermostat offre 32 possibilites de codages afin d'eviter d'être perturbé par un thermostat identique situé dans notre voisinage.
A la livraison tous les thermostats sont encodés à l'identique. Aussi nous vous conseillons de changer ce code et de le personneliser.

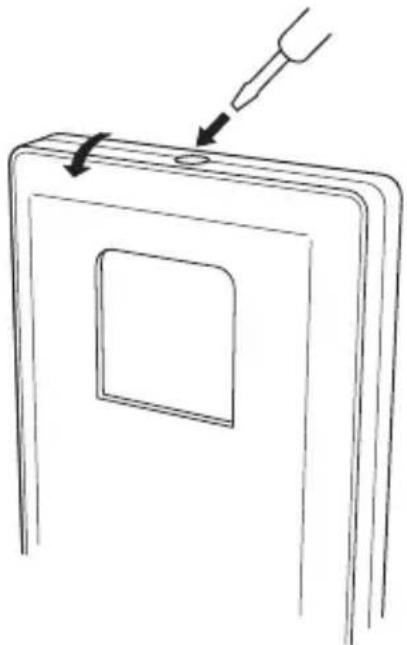

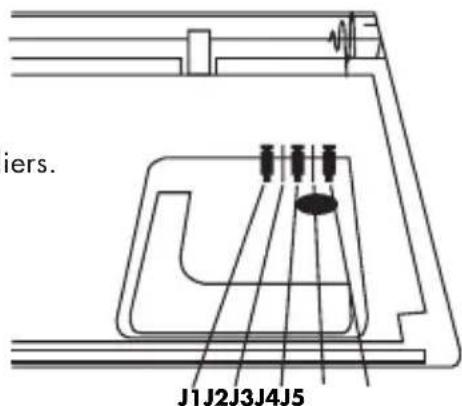

Codage centrale
Séparez les deux capots de la centrale comme indiqué sur le schéma ci dessous.
Choisissez un code en enlevant un ou plusieurs cavaliers.

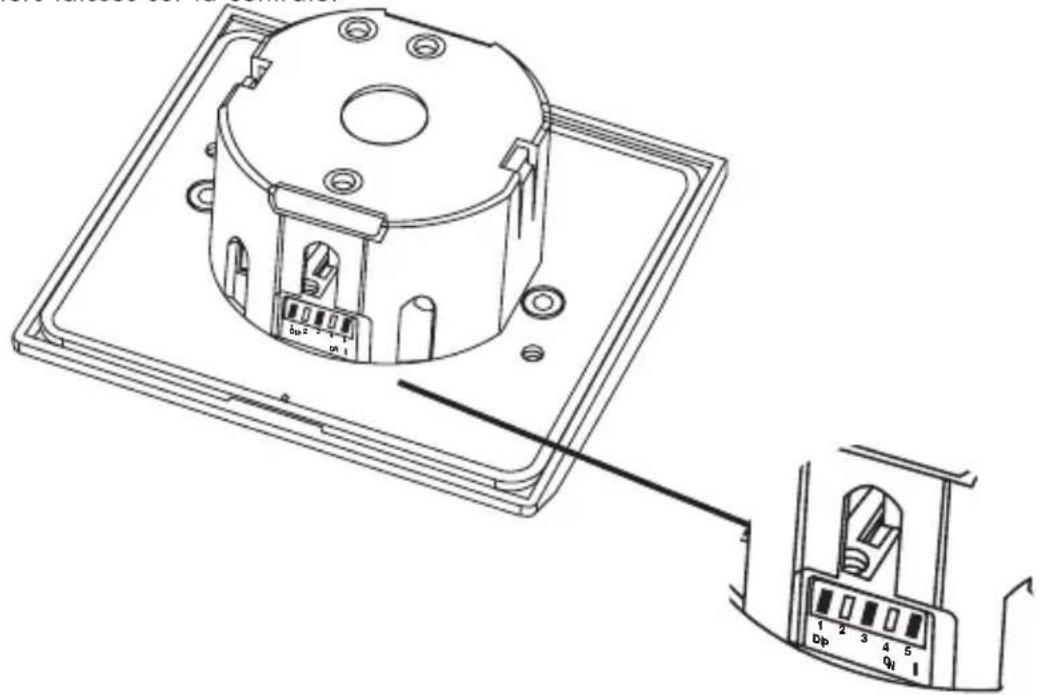

Codage récepteur
Enlevez le cache
Dévissez le récepteur de son socle
Faites basculer les petits interrupteurs blancs en position «ON» en correspondance avec les cavaliers laissés sur la centrale:
exampie : cavaliers laissés en J1 J3 J5 sur la centrale , interrupteurs blancs bascules en position «ON» en 1 3 5.

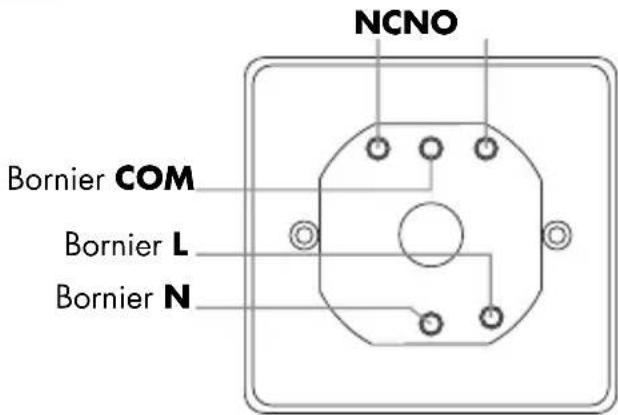

INSTALLATION DU RECEPTEUR
Avant de commencer le montage de votre thermostat, coupez l'alimentation électrique de votre habitation au disjoncteur général ou au tableau de fusibles.
Vous ne devez rétabir le courant qu'après avoir vérifié le branchement de votre installation.
Positionnez le récepteur à proximate de votre système de chauffage ou bien réutilisez le cablage de votre ancien thermostat.
Fixez le boitier du récepteur au mur en passant les fils par l'orifice central ou ceux situés dans les coins supérieur ou inférieur. Il est recommandé de ne pas encastrer le récepteur dans le mur afin d'optimiser la portée radio entre la centrale et le récepteur.
RACCORDEMENT
1- Recommendations
Votre thermostat fonctionne comme un interrupteur.
- En cas de pilotage en 230 V :
Le récepteur est équipé d'un relais intégré qui a pour but de fermer ou d'ouvrir le circuit électrique qui activera ou couper a l'alimentation du moteur de la pompe ou du circulator de votre chaudière.
- En cas de pilotage par courant faible :
Le récepteur est équipé d'un relais intégré qui a pour but de fermer ou d'ouvrir le circuit électrique qui activera ou coupera le circuit de commande du moteur de la pompe ou du circulator de votre chaudière.
2- Type de raccordement
RACCORDEMENT SUR CHAUDIÈRE
- En cas de pilotage en 230 V :
Voudevezbrancherle cable de connexion fourni entre les bornes L et COM,puis brancher le recepteur sur le moteur du circulateur de voire chaudiere (pompe electrique permettant a I'eau de circuler dans les radiateurs) comme indiqued sur le schema ci-dessous.

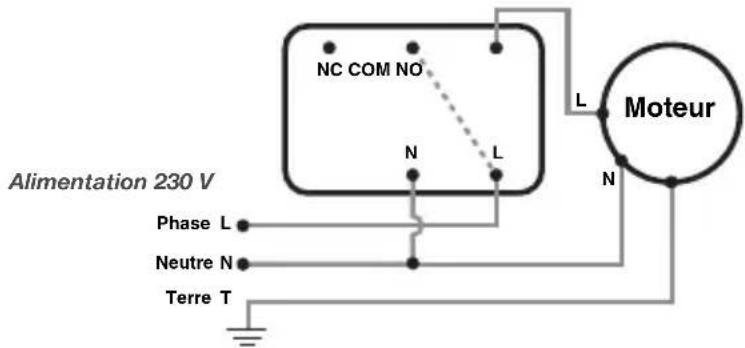

Scheme 1

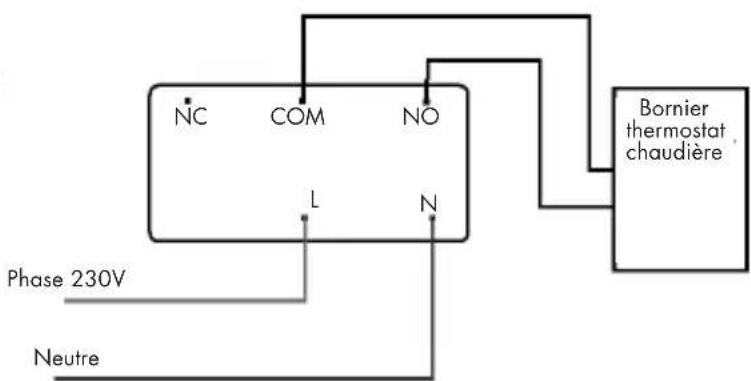

- En cas de pilotage par courant faible :
Si vous installation chaudiere et circulateur s'active par 2 fils ou dans le cas du remplacement d'un thermostat mécanique 2 fils, branchez selon le schéma 2.
Scheme 2
IMPORTANT
Ne pas brancher le cable de connexion fourni
Revissez le récepteur dans son boîtier et rétablissez l'alimentation électrique.

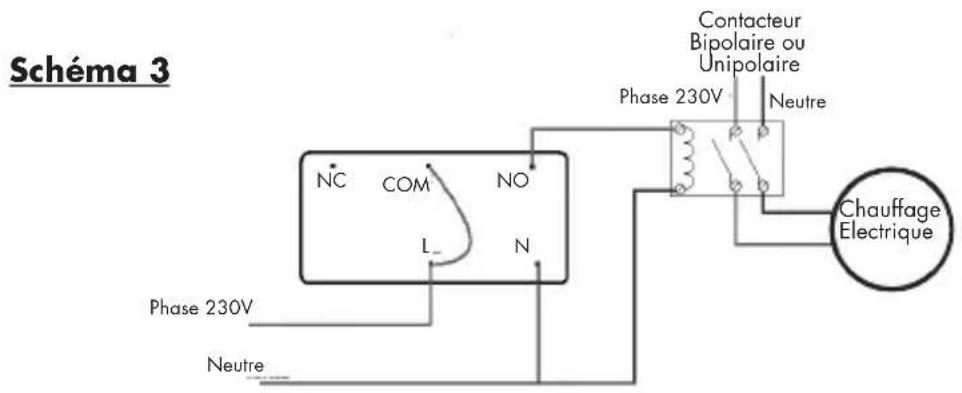

RACCORDEMENT SUR CHAUFFAGE ÉLECTRIQUE
Puissance supérieure à 3680 W
Si vous installation electrique de chauffage excede 3680 W vous devez connecter notre thermostat selon le schema suivant. Reglez aussi le thermostat manuel du chauffage au maximum.

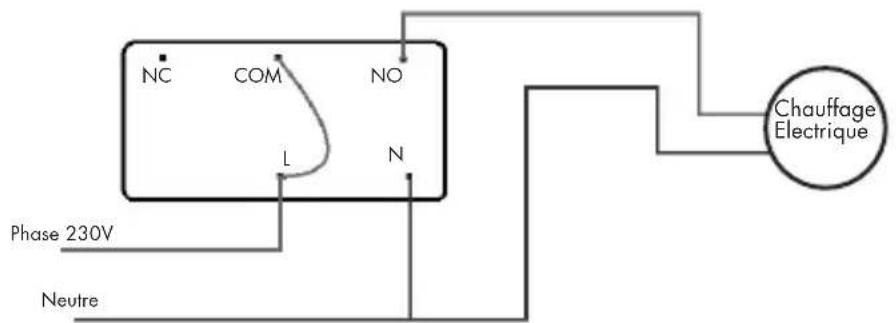

Puisance inferieure a 3680 W
Vous doivent branchier le cable de connexion fourni entre les borniers L et COM et connecter vos thermostat suivant le schéma suivant. Réglez aussi le thermostat manuel du chauffage au maximum.
Scheme 4

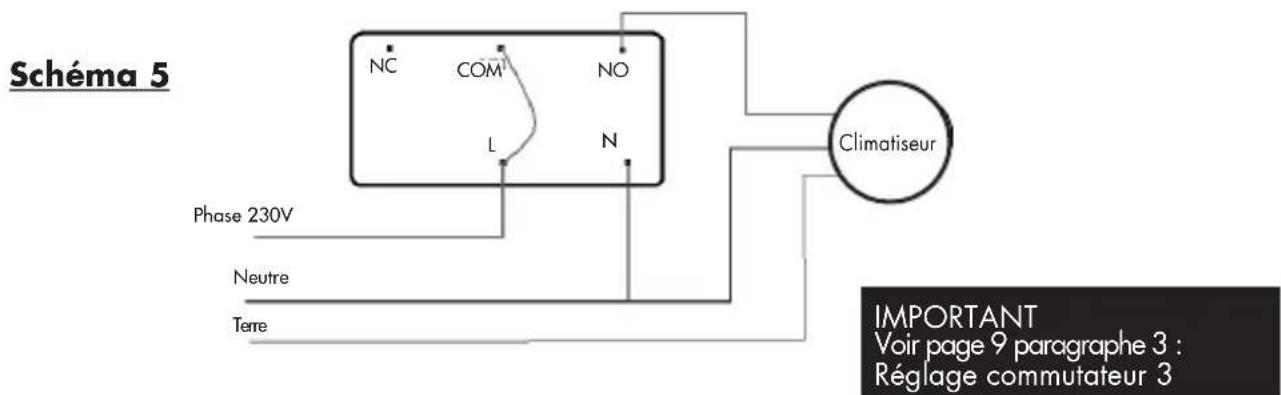

BRANCHEMENT SUR UN CLIMATISEUR
Si vous contrôle directement un climatiseur, le thermostat déclenchera la mise en route du climatiseur quand la temperature ambiente sera plus élevé que la temperature programmée.
CHOISIR L'EMPLACEMENT DE LA CENTRALE
Voudevez effectuer des tests de portee pour vous assurer que voitre centrale transmet bien les informations au recepteur. Eloignez-vous progressivement du recepteur en marquant des arrets et faites varier la temperature manuellement pour « forcer » les déclenchements et vérifier la bonne reception du recepteur. Pour faire varier le seuil de déclenchement de la temperature, reportez-vous au chapitre 12.
Lechioix de l'emplacement de votrecentrale est essentiel pour le bon fonctionnement de voitr chauffage. Elle peut etre fixe ou posee sur son pied.
Dans tous les cas placez-la dans un lieu ou l'air circule et où votre famille se retrouve régulièrement (salon, salle à manger...) pour repérer rapidement tout changement de température.
Dans le cas où vous décidiez de la fixer au mur, positionnez idéalement votre centrale à 1,5 mètre du sol et au minimum à 1 mètre d'une porte, d'une fenêtre, d'un apparil domestique ou d'une source de chaleur (radiateur, cheminée, TV...).
Evitez de placer votre thermostat sur un mur sujet à de fortes vibrations.

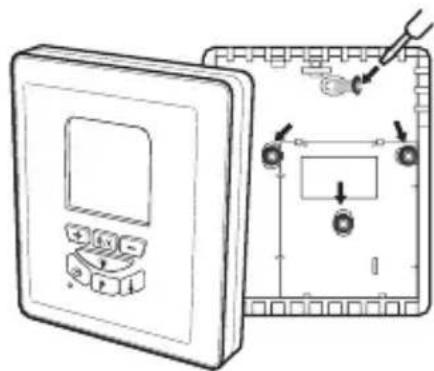

FIXATION AU MUR
Enlevez le socle pour fixer l'appareil. Ouvrez l'appareil comme indiqué page 5, fixez le capot arrêté au mur puis refermez l'appareil.

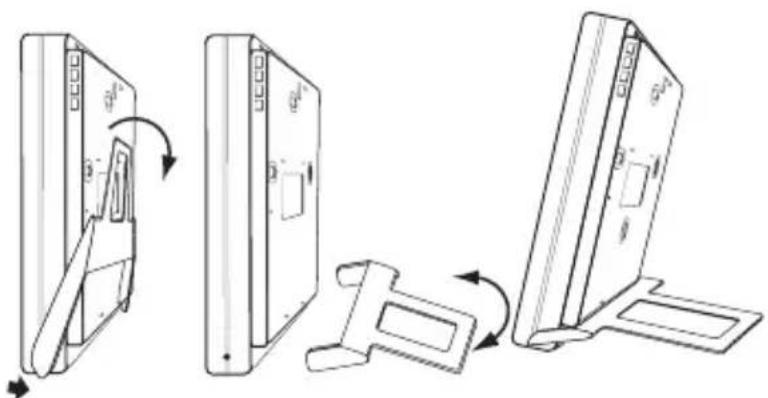

POSE SUR PIED
Enlevez et returnez le pied articulé pour le poser.
TRÉS IMPORTANT : réglez les commutateurs avant l'insertion des piles.
3- Reglez les commutateurs
Vous trouvrez un groupe de 3 petits commutateurs sur le circuit imprimé de votre centrale.

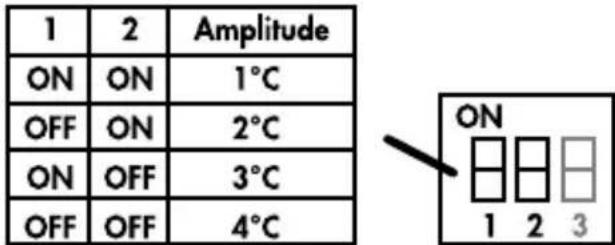

- Commutateurs 1 et 2 : amplitude de température
Amplitude : vous pouvez selectionner une amplitude variant de 1 à 4 degrés.
Exemple : si vous programmez une température de 20 degrés avec une amplitude = 1^ lechauffage se déclenchera quand la température atteindre 19,5 degrés et s'arrête quand la température atteindre 20,5 degrés.
Pour cela reportez-vous au tableau.
- Commutateur 3 : chauffage ou climatisation
ATTENTION : il est impératif de faire cette sélection avant d'insérer les piles.
Ce commutateur vous permet de contrôler un chauffage (position ON) ou un climatiseur (position OFF).
MISE EN SERVICE
4 - Installez deux piles 1,5 Volt type LR6
Installer 2 piles 1,5 Volt LR6 (AA) dans le compartment en respectant les polarités indiquées dans le fond du compartment.
Refermez votre thermostat comme indiqué sur le dessin ci-dessous.
- La touche initiaisation vous permet d'initialiser votre thermostat et d'annuler tous les réglages déjà effectuels mais aussi de valider une éventuelle modification des commutateurs.
N.B.: en mode réglage ou programmation l'affichage revient en mode veille si aucune touche n'est actionnée pendant 10 secondes.

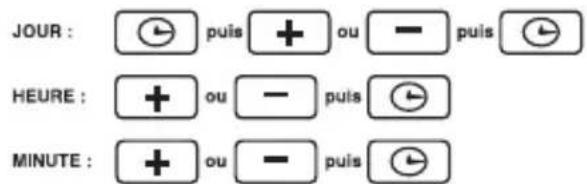

6- Réglez le jour et l'heure
Appuyez sur la touche réglage de l'horloge N.B.: le jour 1 est égal au lundi et le jour 7 au dimanche.
Le jour clignote. Sélectionné le jour en appuyant sur les touches + ou - puis validez avec la touche horloge ©
L'affichage de l'heure clignote. Sélectionnez l'heure en appuyant sur les touches ou -puis validez avec la touche horloge
- L'affichage des minutes clignote. Sélectionné les minutes en appuyant sur les touches + ou - puis validez avec la touche horloge.

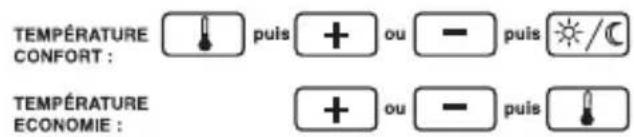

7 - Réglez les températures de comport et d'économie
Ces températures seront celles qui correspondent aux symboles et qui seront insérées automatiquement lors de la programmation.
N.B.: le pas de réglage de la température est de 0,5^ Généralement les températures comport s'utilisent en votre présence, et économie la nuit ou pendant vos absences.
Appuyez sur la touche de réglage des températures : le symbole représentant la température comport apparait avec une température préréglée à 21^ . Pour augmenter ou diminuer celle-ci appuyez sur les touches + ou -.
Réglez la température économique : appuyez sur la touche Confort/economie 等 / c : le symbole représentant la température économique apparait avec une température prérogée à 18^ . Pour augmenter ou diminuer celle-ci appuyez sur les touches + ou - .
Viete thermostat d'ambiance possede 9 programmes, dont 6 preselectionnés (de 1 à 6) et 3 personalisables (de 7 à 9) plus une position hors gel.
Vou puez afferer un programme pour chaque jour de la semaine, pour tous les jours, ou du lundi au vendredi ou le week-end.
8 - Les différents programmes
N.B.: ces 6 programmes utiliseront les températures comport et économique que vous aurez seLECTIONnéesAAParavant.
La température comport est représentée par tranche hora dans la partie inférieure de l'écran sur un histogramme par un segment noir et la température économique par l'absence de segment.
- Prog. 1 : température comport continue - Pour maintainir une température comport pendant 24
heures.
Prog. 2: températe économique continue - Pour maintainir une températe économique pendant 24 heures.
- Prog. 3: confort de 6 h à 23 h - A selectionner si vous restez chez vous toute la journée.
- Prog. 4: comport de 6 h à 8 h et de 17 h à 23 h comport tout le matin et le soir - A selectionner, par exemple, si vous partez travailler le matin et si vous passez la soirée chez vous.
Prog. 5: confort 6h à 8 h, de 11 h à 13 h et de 17 h à 23 h tout le matin, à midi et le soir.
A selectionner si vous partez travailler le matin, rentrez dejeuner à midi et passerez chez vous.
- Prog. 6: comport de 6 h à 8 h et de 12 h à 23 h comport tout le matin et l'après-midi. Spécialement prévu si vous partez travailler le matin et vous passez l'après-midi chez vous (ex. le mercredi pour la journée des enfants).
- Prog. 7 à 9 : personnalisables - Vous pouvez vous-même définir ces programmes en vous reportant au chapitre suivant.
- Position hors gel et arrêt du chauffage. Spécialement prévu pour une mise hors gel et pour mainenir une température minimum de 7^ . A utiliser lors de vos absences prolongées en hiver ou si vous désirez couper votrechauffage.
CHOIX D'UN PROGRAMME PREDEFINI OU PERSONNALISABLE
9 - Choix d'un programme en fonction du jour
Rappel: le jour 1 est égal au lundi et le jour 7 au dimanche.
- Appuyez sur la touche PROG, le jour d'application du programme 1 clignote.
- A l'aide des touches + et - , Sélectionnez le jour ou la période pour lesquels vous désirez que le programme s'applique.
Example: 1, 2, 3, 4, 5, 6 et 7 apparaisent pour une application du programme à toute la semaine.
- Appuyez à nouveau sur P, le nombre du programme clignote.
Example:Programme7
Appuyez sur les touches + et - pour selectionner le programme 7 (P7).
- Appuyez à nouveau sur la touche P pour faire cligneter le premier segment de l'histogramme correspondant à zéro heures.
N.B.: initialement l'histogramme représentant la selection des températures comport/économie est prérégê en température comport pour les programmes 7 à 9 (c'est-à-dire présence de segment noir avec le picto soleil).
Conseil : nous vous conseillons d'écrite au préalable votre programme sur un papier pour déterminer vos plages horaires comforts et economie.
- Appuyez sur les touches + et - pour vous déplacer le long de la barre. Le curseur clignotant est complété par l'affichage horsaire correspondant, pour vous faciliter la lecture.
- Pour sélectionner la ou les plages horaires que vous désirezmettre entempérature économique, amenez le curseur clignotant sur le segment à modifier et appuyez sur la touche Confort/ economie. Le segment selectionné s'efface et le curseur passa à l'heure suivante.
- Pour valider votre programme: appuyez sur la touche (Prog) ou attendez 10 secondes que l'affichage repasse en mode veille.
Rappel:
Le sigle correspond à la température de comport et le sigle à la température d'économie.
Exampie:confort de 4 h à 8h;de 12 h à 13 h et de de 18 h à 21 h.
UTILISATION
En vue, l'écran affiche le jour et l'heure, le programme en cours avec le type de température sélectionnée et la température ambiente.
N.B.: lorsque le thermostat se met en marche le symbole s'animé et disparait quand il s'arrête.
10 - Mode automatique
Par défaut, votre thermostat se met en mode automatique et exécuté les programmes sélectionnés.
11 - Changement momentané de la température économique en température comfort ou inversement
- A tout moment, vous pouvez stopper le programme et changer le type de température en cours.
- Par exemple, si le programme en cours est en mode de température comport , presse la touche Confort /économie pour passer en mode économique. Ceci aura pour but de diminuer la température.
- Les symboles et economie apparaissent pour signaler que vous etes passe en mode manuel.
- Le thermostat restera en mode economie et se remettra en mode automatique lorsqu'il rencontres la prochaine plage horaire de température economie du programme qui était en cours.
Pour repasser en mode automatique appuyez 1 fois sur la touche
12 - Changement momentané de température forquee
- A tout moment vous pouvez augmenter ou diminuer manuellement la température.
Par exemple : vous étes en programme comport avec une température programmée à 21^ .Vous decidez d'augmenter la temperature jusqu'à 23^
- Appuyez sur une des touches + , jusqu'à afficher 23^ . Le symbole 0 apparait. Notre thermostat régulera la température à 23^ et se remettra en mode automatique lorsqu'il rencontrera la prochaine plage horsaire de température économique du programme qui était en cours. Le symbole 0 disparait.
Pour revenir manuellement en mode automatique appuyez deux fois sur la touche Confort/ economie. Le témoin manuel disparaît de l'écran.
N.B.: au bout de 10 secondes l'affichage revient en mode veille et le symbole reste affiché pour vous signaler que vous estes en mode manuel. Vous pouze rappeler à tout moment la température forcie en appuyant une fois sur les touches + ou -
13 - Mise en fonction hors gel
Appuyez simultanément sur les touches + et -
Le programme disparait et le symbole hors gel apparait.
Pour désactiver la fonction hors gel, appuyez sur une des touches du clavier. Le thermostat repassera en mode automatique sur le dernier programme selectionné.
TEMPORISATION DE COMMANDE DE DECLENCHEMENT
Pour protéger et éviter de déclencher le moteur du circulateur à une cadence trop rapprochée le thermostat n'envoie l'information au récepteur que toutes les minutes.
ARRET DU CHAUFFAGE

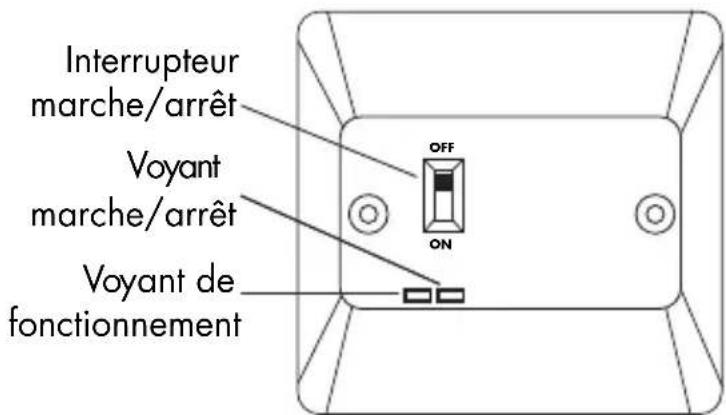

Le récepteur de votre thermostat est équisé d'un interrupteur qui permet de couper votre commande de chauffage. Il vous permet ainsi en été de ne laisser que l'eau chaude en service.
REEMPLACEMENT DES PILES
Dans des conditions normales d'utilisation, les piles ont une durée de vie d'environ 1 an.
Lorsque le symbole apparait, il est nécessaire de changer les piles. Pour cela ouvre l'appareil et remplacez les piles usages.
Votre thermostat est equipé d'une capacité qui sauvegarde vos programmes pendant 15 secondes et vous permet ainsi de changer les piles.
Rapportez les piles usages chez vous revendeur ou jetez-les dans un container spécifique de récapération de piles.
ENTRETIEN
N'utilisez jamais de détergents ou de solvants pour nettoyer votre thermostat sans fil. Utilisez un chiffon doux humide et séchez l'appareil immédiatement avec un chiffon sec.
RAPPELS
Couleur des fils de branchement
En électricité les conducteurs électriques sont représ par des couleurs:
- Marron, rouge ou autre Phase électrique d'alimentation générale,
- Bleu, noir ou autre Neutre electrique d'alimentation generale,
Jaune/vert Terre d'alimentation generale.
Important : ces couleurs sont données à titre indicatif.
Votre installation peut etre differente, dans ce cas n'hesitez pas a consulter un electricien ou a tester vos fils à l'aide d'un tournevis testeur (doit s'allumer sur la phase) ou d'un multimetre.
Puissance
Avant toute installation il convient de vérifier que la puissance de l'objet chauffant (chaudière, relais électrique) n'excède pas la puissance admissible par le récepteur de votre thermostat.
Sur nos thermostats, l'indication est donnée comme suit :
Pouvoir de coupure: 230V 16(8) A max 3680 W
La puissance de I'element chauffant est indiquee par sa plaque signaletique et sa notice.
CHARACTERISTIQUES
Ref.: 840220
Alimentation : 2 piles 1,5 Volt type LR6 (AA)
Fréquence 434 MHz
Portee 100 metres en champ libre
Fréquence de transmission entre thermostat et récepteur : toutes les 1 mn
Fréquence de mesure de température : toutes les 10 s
Nombre de programmes : 9 dont 3 personnalisables et 6 préprogrammés
Position hors gel: 7^ minimum
Temporisation déclairage: 15 s
Plage de réglage: de 7^ à 30^
Affichege par 0,5°C
Pouvoir de coupure : 16 (8) Ampères
Puissance résistive : 3680 W
Témoin d'usure des piles
Seuil de déclenchement régable de 1^ à 4^
Ce produit est garanti 3 ans contre tout vice de matière ou de fabrication dans le cadre d'une utilisation normale et du respect des préconisations d'emploi.
Pendant la période de garantie, pensez à vous munir de votre justificatif d'achat (ticket de caisse ou bon de garantie) qui vous sera demandé si vous aviez à returner le produit à votre revendeur. La garantie ne couvre pas les déteriorations provenant d'un usage anormal ou abusif, ni les dommages dus aux surtensions du secteur ou à la foudre. La modification des apparciels par les utilisateurs entraîne la suppression de la garantie.
La responsabilité d'OTIO SAS se limite à l'échange de produits reconns défectueux ou à leur réparation, mais ne s'estend en aucun cas aux conséquences résultat de leur mise en service, de leur usage, de leur non fonctionnement ou de leur mauvais entretien. OTIO SAS se reserve le droit de modifier à tout moment, dans l'intérêt du consommateur, les caractéristiques ou comptants de ses produits, sans préavis.
Ce produit et les piles qu'il utilise peuventContainir des substances potentiellement dangereuses pour I'environnement et la santhe humaine. Soyez vigilant:veiliez a respecter la legislation en vigueur en ne jetant pas ce produit ni les piles usagees dans les ordures menagères mais dans les containers de collecte respectifs prevus à cet effet par votre municipalite ou votre magasin.
Veiliez à remplaçer l'ensemble des piles en même temps, sans mélanger les anciennes est les nouvelles. A défaut, certaines piles risqueraient d'être utilisées sur une trop longue durée et ainsi représentier des risques de fuite.
Faites-nous part de votre opinion sur le produit que vous venez d'acheter. Vos remarques et sug-gestions seront accueillies par la meme volunteered de faire always plus pour vous satisfaire.
OTIO SAS - Service Consommateurs - 26, rue Louis Guérin - 69628 Villeurbanne Cedex - France
TERMOSTATO INALÁMBRICO DE PROGRAMACION
Ref.: 840220
OTIO SAS - Service Consommateurs - 26, rue Louis Guérin - 69628 Villeurbanne Cedex - France
TERMOSTATO UNIVERSAL SEM FIOS
Ref.: 840220
OTIO SAS - Service Consommateurs - 26, rue Louis Guérin - 69628 Villeurbanne Cedex - France
THERMOSTATO SETTIMALE SENZA FILO
Ref.: 840220
OTIO SAS - Service Consommateurs - 26, rue Louis Guérin - 69628 Villeurbanne Cedex - France
