| Caractéristiques | Détails |
|---|---|
| Type de produit | Thermostat |
| Compatibilité | Compatible avec les systèmes de chauffage et de climatisation standards |
| Plage de température | 5°C à 30°C |
| Type d'affichage | Affichage numérique |
| Alimentation | Alimentation secteur |
| Installation | Installation murale, nécessite des compétences en électricité |
| Fonctionnalités supplémentaires | Programmable, fonction éco, rétroéclairage |
| Maintenance | Vérification régulière des connexions électriques et nettoyage de l'appareil |
| Sécurité | Protection contre les surcharges électriques |
| Garantie | 2 ans |
| Informations générales | Idéal pour optimiser la consommation d'énergie dans les foyers |
FOIRE AUX QUESTIONS - 93242 OTIO
Questions des utilisateurs sur 93242 OTIO
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Thermostat au format PDF gratuitement ! Retrouvez votre notice 93242 - OTIO et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 93242 de la marque OTIO.

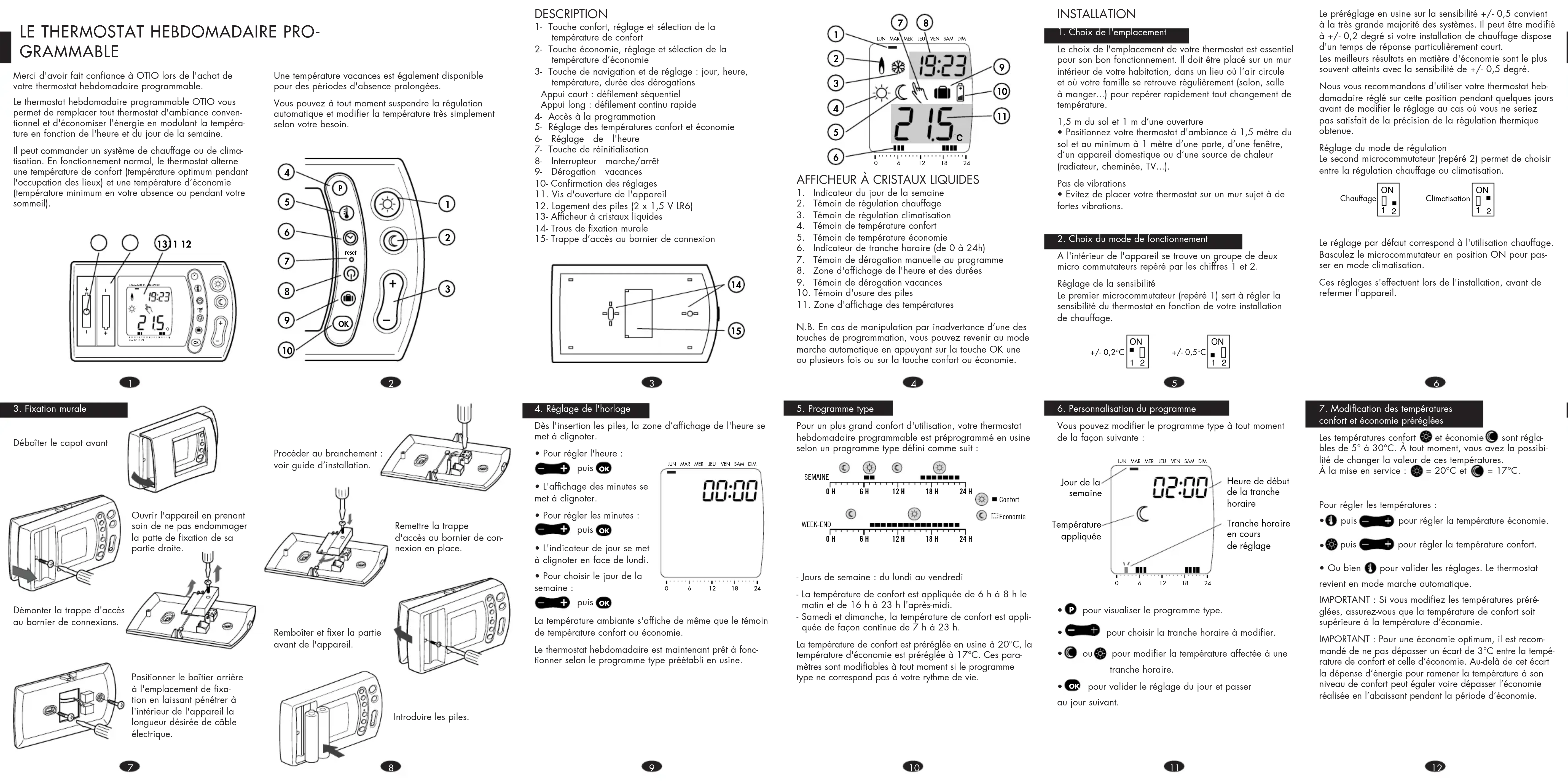

MODE D'EMPLOI 93242 OTIO
Merci d'avoir fait confiance à OTIO lors de l'achat de votre thermostat hebdomadaire programmable.
Le thermostat hebdomadaire programmable OTIO vous permet de remplacer tout thermostat d'ambiance conventionnel et d'économiser l'énergie en modulant la température en fonction de l'heure et du jour de la semaine.
Il peut commander un système de chauffage ou de climatisation. En fonctionnement normal, le thermostat alterne une température de confort (température optimum pendant l'occupation des lieux) et une température d'économie (température minimum en votre absence ou pendant votre sommeil).
1
. Fixation murale
Déboîter le capot avant
Ouvrir l'appareil en prenant soin de ne pas endommager la patte de fixation de sa partie droite.
Démonter la trappe d'accès au bornier de connexions.
Positionner le boîtier arrière à l'emplacement de fixation en laissant pénétrer à l'intérieur de l'appareil la longueur désirée de câble électrique.
Une température vacances est également disponible pour des périodes d'absence prolongées.
Vous pouvez à tout moment suspendre la régulation automatique et modifier la température très simplement selon votre besoin.
Procéder au branchement voir guide d'installation.
Remettre la trappe d'accès au bornier de connexion en place.
Remboîter et fixer la partie avant de l'appareil.
Positionner le boîtier arrière à l'emplacement de fixation en laissant pénétrer à l'intérieur de l'appareil la longueur désirée de câble électrique.
Introduire les piles.
DESCRIPTION
1- Touche confort, réglage et sélection de la
température de confort 3. Touche économie, réalise et sélection de la
2° Touche économie, réglage température d'économie
3- Touche de navigation et de réglage : jour, heure,
température, durée des dérogations
Appui court : défilement sequentiel Appui long : défilement continu rapide
- Accès à la programmation
- Réglage des températures confort et économie
- Réglage de l'heure Toushe de réinitialisatie
- Touche de remitéransité - Interrupenteur, marche/
- Dérogation vacances
0- Confirmation des réglag
- Vis d'ouverture de l'appareil
-
Laramant des piles (2 x 1,5 V U R6)
-
Logement des piles (2 x 1,5 3- Afficheur à cristaux liquides
4- Trous de fixation murale
5- Trappe d'accès au bornier de connexion
3
4. Réglage de l'horloge
Dès l'insertion les piles, la zone d'affichage de l'heure se met à clignoter.
- Pour régler l'heure
- + puis OK
• L'affichage des minutes se
met à clignoter
• Pour régler les minutes
- + puis ox
(1) g
• L'indicateur de jour se met à éligato en face de lundi
a clignolier en face de lundi.
- Pour choisir le jour de la semaine :
semaine.
puls ox
La température ambiante s'affiche de même que le témoin de température confort ou économie.
Le thermostat hebdomadaire est maintenant prêt à fonctionner selon le programme type préétabli en usine.
AFFICHEUR À CRISTAUX LIQUIDES
-
Indicateur du jour de la semaine
-
Témoin de régulation chauffage
-
Témoin de régulation climatique
-
Témoin de régulation climatisante
-
Témoin de température confort
-
Témoin de température économie
-
Indicateur de tranche horaire (de 0 à 24h)
-
Témoin de dérogation manuelle au programme
-
Zone d'affichage de l'heure et des duriers
-
Témoin de dérogation vacances
-
Témoin d'usure des piles
-
Zone d'affichage des températures
N.B. En cas de manipulation par inadvertance d'une des touches de programmation, vous pouvez revenir au mode marche automatique en appuyant sur la touche OK une ou plusieurs fois ou sur la touche confort ou économie.
4
5. Programme type
Pour un plus grand confort d'utilisation, votre thermostat hebdomadaire programmable est préprogrammé en usine selon un programme type défini comme suit :
- Jours de semaine : du lundi au vendredi
- La température de confort est appliquée de 6 h à 8 h le matin et de 16 h à 23 h l'après-midi. - Samedi et dimanche, la température de confort est appliquée de façon continue de 7 h à 23 h.
La température de confort est préréglée en usine à 20°C, le température d'économie est préréglée à 17°C. Ces paramètres sont modifiables à tout moment si le programme type ne correspond pas à votre rythme de vie.
INSTALLATION
1. Choix de l'emplacement
Le choix de l'emplacement de votre thermostat est essentiel pour son bon fonctionnement. Il doit être placé sur un mur intérieur de votre habitation, dans un lieu où l'air circule et où votre famille se retrouve régulièrement (salon, salle à manger...) pour repérer rapidement tout changement de température.
1,5 m du sol et 1 m d'une ouverture
- Positionnez votre thermostat d'ambiance à 1,5 mètre du sol et au minimum à 1 mètre d'une porte, d'une fenêtre, d'un appareil domestique ou d'une source de chaleur (radiateur, cheminée, TV...).
Pas de vibrations
- Evitez de placer votre thermostat sur un mur sujet à de fortes vibrations.
2. Choix du mode de fonctionnement
A l'intérieur de l'appareil se trouve un groupe de deux micro commutateurs repéré par les chiffres 1 et 2.
Réglage de la sensibilité
Le premier microcommutateur (repéré 1) sert à régler la sensibilité du thermostat en fonction de votre installation de chauffage.
5
6. Personnalisation du programme
Vous pouvez modifier le programme type à tout moment de la façon suivante :
• P pour visualiser le programme type.
+
• pour choisir la tranche horaire à modifier.
• Oil
tranche horaire
•
• pour vaider le réglage du jour et passer au jour suivant.
Le préréglage en usine sur la sensibilité +/- 0,5 convient à la très grande majorité des systèmes. Il peut être modifié à +/- 0,2 degré si votre installation de chauffage dispose d'un temps de réponse particulièrement court. Les meilleurs résultats en matière d'économie sont le plus souvent atteints avec la sensibilité de +/- 0,5 degré.
Nous vous recommandons d'utiliser votre thermostat hebdomadaire réglé sur cette position pendant quelques jours avant de modifier le réglage au cas où vous ne seriez pas satisfait de la précision de la régulation thermique obtenue.
Réglage du mode de régulation
Le second microcommutateur (repéré 2) permet de choisir entre la régulation chauffage ou climatisation.
Le réglage par défaut correspond à l'utilisation chauffage. Basculez le microcommutateur en position ON pour passer en mode climatisation.
Ces réglages s'effectuent lors de l'installation, avant de refermer l'appareil.
6
7. Modification des températures
Comfort et économie prérégées Les températures confort ⚙️ et économie Ⓐ sont réglables de 5° à 30°C. À tout moment, vous avez la possibilité de changer la valeur de ces températures. À la mise en service : ⚙️ = 20°C et Ⓐ = 17°C.
Pour régler les températures
• 1 puis - + pour régler la température économie
• puis — + pour réaler la température confort.
- Ou bien ① pour valider les réglages. Le thermostat revient en mode marche automatique.
IMPORTANT : Si vous modifiez les températures préréglées, assurez-vous que la température de confort soit supérieure à la température d'économie.
IMPORTANT : Pour une économie optimum, il est recommandé de ne pas dépasser un écart de 3°C entre la température de confort et celle d'économie. Au-delà de cet écart la dépense d'énergie pour ramener la température à son niveau de confort peut égalier voire dépasser l'économie réalisée en l'abaissant pendant la période d'économie.
7
9
10
11
12
广力云
|
|
1
Positionner le boîtier arrière à l'emplacement de fixation en laissant pénétrer à l'intérieur de l'appareil la longueur désirée de câble électrique.
[Non-Text]
0
7
广力云智慧零售收银系统
[Non-Text]
[Non-Text]
[Non-Text]
[Non-Text]
[Non-Text]
[Non-Text]
[Non-Text]
[Non-Text]
[Non-Text]
[Non-Text]
[Non-Text]
[Non-Text]
[Non-Text]
[Non-Text]
[Non-Text]
[Non-Text]
[Non-Text]
[Non-Text]
[Non-Text]
[Non-Text]
[Non-Text]
[Non-Text]
[Non-Text]
UTILISATION
Votre thermostat hebdomadaire est destiné à réguler automatiquement la température selon la programmation établie en usine ou celle que vous avez personnalisée. Une fois la programmation établie, vous n'avez plus besoin de la modifier, sauf si vos habitudes horaires devaient évoluer.
Le thermostat mesure la température ambiante et agit sur la chaudière ou le relais de commande du chauffage électrique pour déclencher ou arrêter le dispositif de chauffage. Ainsi, il maintient la température définie par le programme. Le témoin de chauffe apparaît chaque fois que le thermostat déclenche le chauffage.
La température est mesurée par le thermostat dans la pièce où il est installé. Il utilise cette seule information pour contrôler toute l'installation de chauffage central de la maison.
En fonction de critères très variés tels que l'isolation, la hauteur de plafond, l'étage, la puissance des radiateurs, l'exposition, etc la température peut varier d'une pièce à l'autre. Il peut être alors utile d'affiner le réglage des thermostats de chaque radiateur, pièce par pièce, pour obtenir la même température partout.
De façon générale, il est conseillé de régler le thermostat individuel de vos radiateurs sur une température plus élevée que la température de confort.
13
EXEMPLES D'APPLICATION
Dans les exemples ci-dessous, les températures et horaires évoqués sont ceux du programme type établi en usine. Si vous l'avez personnalisé selon vos besoins, ne tenez compte que de votre propre programme.
Comment faire si...
... vous recevez des amis en soirée ? Solution 1 - Dérogation manuelle
Vous anticipez que la soirée va se prolonger tard dans la nuit. Avant l'arrivée de vos invités, utilisez la dérogation manuelle pour changer la température pour la durée prévue de leur présence. Vous pouvez définir une température égale à la température de confort.
Solution 2 - Inversion confort-économie Vous laissez le programme se dérouler normalement. Juste après l'heure de passage de confort en économie (23 heures), appuyez sur la touche confort pour maintenir la température. N'oubliez pas de repasser en température économie au moment de vous coucher.
... vous restez chez vous toute la semaine pour cause de vacances ou de maladie ? Solution 1 - inversion économie-confort
Chaque matin juste après 8 heures, appuyez sur la touche économie pour maintenir la température à 20°C jusqu'au soir. A 23 heures la température passe en économie jusqu'au lendemain.
8. Mise en marche et arrêt de la régulation
A la fin de la saison de chauffage, arrêtez la régulation
de température
• pour arrêter la régulation.
©
ur revenir en mode utilisation automatique.
Desinvesteurs ou probable
9. Dérogations au programme
Bien que le thermostat soit conçu pour fonctionner principalement en marche automatique, vous n'êtes pas prisonnier d'un automatisme rigide et disposez de trois façons de passer outre au programme temporairement. Ces possibilités de modification s'appellent des dérogations.
14
Solution 2 - dérogation manuelle
Vous définissez chaque matin avant 8 heures une dérogation permettant d'éviter la période d'économie du jour, par exemple une dérogation à 20°C d'une durée de 9 heures lancée à 7 h 50 vous permet de rester au chaud toute la journée.
Solution 3 - dérogation vacances Vous définissez le dimanche soir une dérogation à 20°C d'une durée de 5 jours. Vous passez la semaine au chaud sans intervenir de nouveau. Par contre la température ne baissera plus la nuit entre 23 heures et 6 heures pendant la durée de la dérogation.
... vous partez en week-end du
vendredi soir au dimanche soir ?
Dérogation vacances
Vous définissez une dérogation vacances de 2 jours au moment de votre départ, par exemple à 18 heures. La température commencera à remonter à partir du dimanche soir à 18 heures. La remontée en température étant fonction de votre installation, prévoyez un temps suffisant entre la fin de la dérogation et votre retour. Sinon appliquez la solution suivante.
... vous partez en week-end du
samedi matin au dimanche soir ?
Dérogation manuelle
Définissez une dérogation manuelle d'une durée légèrement plus courte que votre absence : par exemple de 36 heures à 17°C si vous partez le samedi à 8 heures et pensez rentrer chez vous vers 22 heures le dimanche
20
10. Inversion température Confort/Economie
Cette dérogation dure jusqu'à l'heure de l'inversion éco-
nomie/confort normalement prévue par la programmation
ou jusqu'à une nouvelle intervention manuelle.
.
- pour passer en température économie.
.
- Il est 15 heures, la programmation prévoit d'appliquer la température d'économie jusqu'à 18 heures.
•
[Non-Text]
- En appuyant sur la touche Confort vous passez en mode manuel jusqu'à 18 heures.
[Non-Text]
• A 18 heures le témoin de dérogation manuelle disparaîtra car le programme reprendra son fonctionnement normal.
15
CARACTÉRISTIQUES TECHNIQUES
- Affichage de la température ambiante au demi-degré près - Température réglable de degré en degré pour une programmation heure par heure pour chaque jour de la semaine.
- 3 températures de régulation automatique réglables de 5^ à 30^ :
- température de confort,
- température d'économie,
- température vacances.
- Mode climatisation :
- température de confort préréglée à 23°C,
- température d'économieprérégée à 28°C.
- Pouvoir de coupure : 6[2] A sous 250 V
- Alimentation : 2 piles alcalines 1, - Autonomie moyenne des piles : 1
• Autonomie moyenne des piles : T
- Dimensions: 129 x 84 x 29 mm - Fixation muscle
- Fixation mordale - Classe d'isolation
- Classe d'isolation, classe II
Lorsque le niveau des piles commence à baisser, le témoin d'usure des piles se met à clignoter. Il reste alors au maximum 15 jours d'autonomie au thermostat. Remplacez les piles le plus rapidement possible par des piles alcalines.
Lors du remplacement vous disposez de 20 secondes pour insérer les nouvelles piles sans perdre votre programmation N.B. : Si les piles s'épuisent et ne sont pas remplacées, le thermostat s'arrête de fonctionner. Son relais de com-
21
1.1 Modification temporaire de la température
Si vous souhaitez appliquer une température différente des températures confort et économie et déterminer simultanément sa durée d'application :
- +
pour choisir la température et pour w
(ou attend
www.orientaldata.complification
(1) 2.4
6 heures. Duree par default : 1 heure).
OK pou
1
automantique.
.
Exemple : Il e
est 17 heures, vous réglez la température à
19°C pendar
oute la durée d'application de la dérogation
l'affichage
de l'heure est remplacé par l'affichage de la
durée d'au
de l'histoire est template par l'aménage de la application de la température en heures et la
températur
e affichée est la température souhaitée.
N.D. M
pouvez annuler instantanement la derogation
manuelle e
n appuyant sur les touches contort ou écono-
mie. La pr
ogrammation reprenda diors son cours.
16
mande s'ouvre et ne peut donc plus commander le dispositif de chauffage. La température peut alors tomber en dessous de la température hors-gel.
IMPORTANT : Nous vous recommandons de remplacer les piles avant même que le témoin d'usure n'apparaisse si vous devez vous absenter l'hiver pour une période prolongation.
ENTRETIEN
- N'utilisez jamais de détergents ou de solvants pour nettoyer le thermostat d'ambiance programmable. Utilisez un chiffon doux humide et séchez l'appareil immédiatement avec un chiffon sec.
- Si votre appareil doit rester inutilisé pendant une périon
de prolong
jée, il est préférable d'enlever les piles.
Pour en savoir plus sur nos produits
Demandez nos guides gratuits "Conseils pratiques pour améliorer votre vie quotidienne" et "Découvrez les systèmes d'alarme Domothéis et Family Care" sur simple
N° Indigo 0 825 368 368
6.304 (10) / 86
ou visitez notre site WEB
www.otio.com
Ecrivez-nous. Dans tous les cas, nous vous répondrons :
OTIO France - Service consommateurs
26 rue Louis Guérin - 69628 Villeurbanne CEDEX
22
12. D'irrogation vacances
Cette dérogation permet de définir une température unique appliquée pendant une durée réglable de 1 à 99 jours. La température de cette dérogation, dite hors-gel, est préréglée en usine à 7°C.
• pour accéder à la dérogation vacances.
-
• pour choisir la durée et pour valider.
- +
• pour choisir la température et pour valider.
Pour revenir en mode utilisation normale avant la fin de la
dérogation :
ou
Exemple
UN SAB 60 (U)
|
|
1
-
1
(
0 4 13
Pendant toute la durée d'application de la dérogation, l'affichage de l'heure est remplacé par l'affichage de la durée d'application de la température en jours et la température affichée est la température souhaitée.
17
GARANTIE
Ce produit est garanti 2 ans contre tout vice de matière ou de fabrication dans le cadre d'une utilisation normale et du respect des préconisations d'emploi.
Pendant cette période, pensez bien à conserver votre ticket de caisse ou de votre bon de garantie si vous deviez retourner le produit.
La garantie ne couvre pas les détériorations provenant d'un usage anormal ou abusif ni les dommages dus aux surtensions du secteur ou à la foudre. L'ouverture des appareils ou leur modification par les usagers entraîne la suspension de la garantie.
La responsabilité d'OTIO se limite à l'échange de produits reconnus défectueux ou à leur réparation, mais ne s'étend en aucun cas aux conséquences résultant de leur mise en service, de leur usage, de leur non-fonctionnement ou de leur mauvais entretien.
La société OTIO France se réserve le droit de modifier à tout moment dans l'intérêt du consommateur les caractéristiques ou composants de ses produits, sans préavis.
[Non-Text]
[Non-Text]
[Non-Text]
[Non-Text]
OTIO
du groupe OTIO
IMPORTANT : En cas d'absence courte (2 à 4 jours), ne définissez pas une température trop basse car la dépense énergétique pour repasser à la température de confort serait supérieure à l'économie réalisée. Dans ce cas, nous vous recommandons de ne pas descendre en dessous de 14°.
N.B. Si vous modifiez la température hors-gel, votre nouveau réglage sera mémorisé jusqu'à la prochaine modification.
N.B. Vous pouvez annuler instantanément le dérogation vacances en appuyant sur les touches confort ou économie. La programmation reprend alors son cours.
Si vous avez appuyé par inadvertance sur le touche vacances, appuyez une fois sur OK puis sur confort ou économie pour revenir au programme.
INITIALISATION
- Appuyez sur la touche initialisation à l'aide d'une pointe de crayon. L'ensemble des informations affichées s'efface quelques secondes, puis la zone d'affichage de l'heure se met à clignoter.
- Procédez aux réglages comme indiqué dans la partie Mise en service.
N.B. Lors d'une réinitialisation, tous les réglages de températures et de programmation sont effacés et remplacés par les réglages usine.
18
