MODE D'EMPLOI 840220 OTIO

Ce thermostat d'ambiance programmable sans fil 230V CA permet de contrôler électroniquement un système de chauffage ou de climatisation et offre une protection contre le gel. Il possède également une fonction Minimum pour économiser l'énergie et une option de contrôle de Modulation en Largeur d'Impulsion (MLI) (en anglais : Pulse Width Modulation, soit PWM).

Il garantit une technologie de communication RF fiable à une fréquence de 868 Mhz. Il comporte 9 programmes pré définis, que l'utilisateur peut modifier à tout moment. Il a été conçu pour vous permettre de contrôler aisément votre climat intérieur, par simple pression sur un bouton. Le grand écran est rétro-éclairé et facile à lire, même dans l'obscurité.

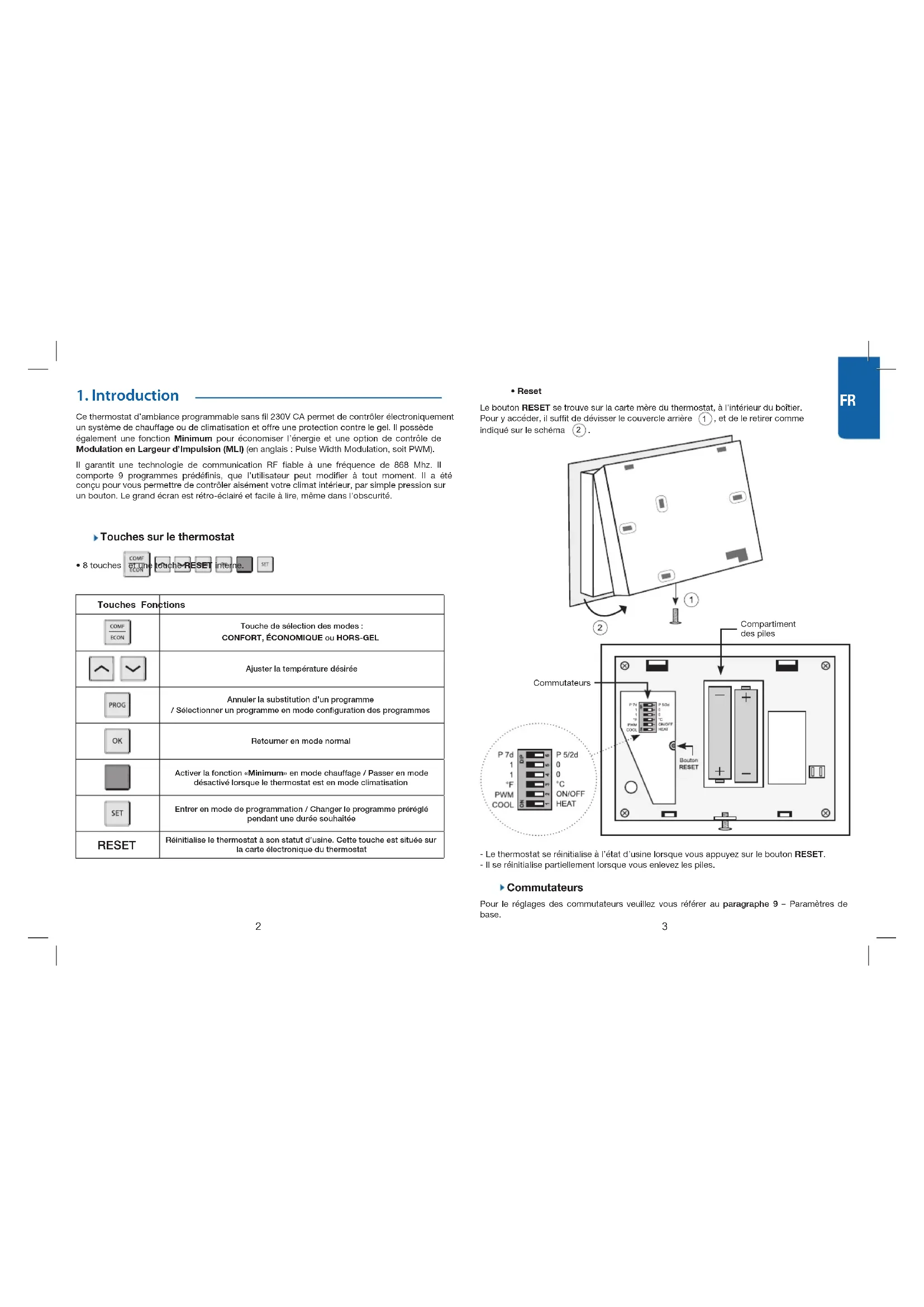

▶ Touches sur le thermostat

Touches Fonctions
	Touche de sélection des modes :CONFORT, ÉCONOMIQUE ou HORS-GEL
	Ajuster la température désirée
	Annuler la substitution d'un programme/ Sélectionner un programme en mode configuration des programmes
	Retoumer en mode normal
	Activer la fonction «Minimum» en mode chauffage / Passer en mode désactivé lorsque le thermostat est en mode climatisation
	Entrer en mode de programmation / Changer le programme préréglé pendant une durée souhaitée
RESET	Réinitialise le thermostat à son statut d'usine. Cette touche est située sur la carte électronique du thermostat

- Reset

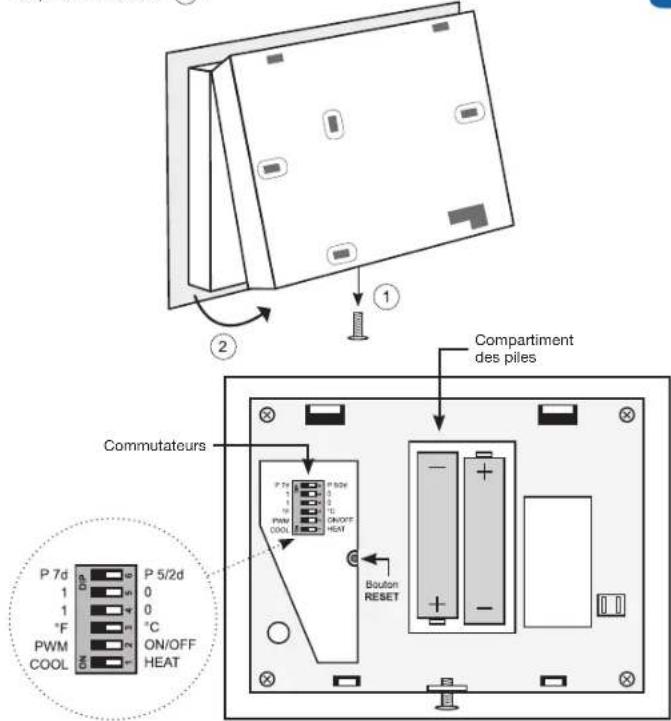

Le bouton RESET se trouve sur la carte mère du thermostat, à l'intérieur du boîtier. Pour y accéder, il suffit de dévisser le couvercle arrière ①, et de le retirer comme indiqué sur le schéma ②.

P 7d 1 1 °F PWM COOL ON P 5/2d 0 0 °C ON/OFF HEAT ① ② Compartment des piles Commutateurs P 7d 1 1 °F PWM COOL P 5/2d 0 0 °C ON/OFF HEAT Bouton RESET

- Le thermostat se réinitialise à l'état d'usine lorsque vous appuyez sur le bouton RESET.

- Il se réinitialise partiellement lorsque vous enlevez les piles.

Commutateurs

Pour le réglages des commutateurs veuillez vous référer au paragraphe 9 – Paramètres de base.

Réglages par défaut des modes «Confort», «Économique» et «Minimum» :

Si l'option du système est réglée sur chauffage :

Confort : 21,0°C (70°F) / Économique : 19,0°C (66°F) / Minimum : = Économique - 3°C (6°F) = 16,0°C (60°F)

Si l'option du système est réglée sur climatisation :

Confort : 24,0°C (75°F) / Économique : 27°C (81°F)

▶ Unité de contrôle à distance

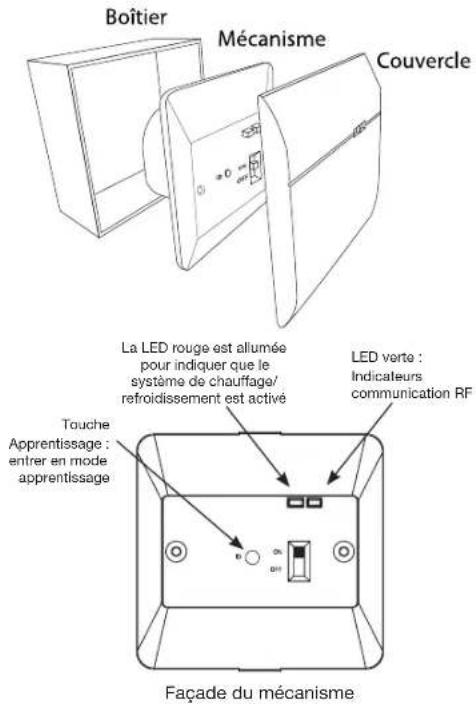

Boîtier Mécanisme Couvercle La LED rouge est allumée pour indiquer que le système de chauffage/ refroidissement est activé LED verte : Indicateurs communication RF Touche Apprentissage : entrer en mode apprentissage Façade du mécanisme

- Touche et commutateur

L'unité de contrôle à distance comporte 1 touche apprentissage (« ID ») et un commutateur.

Touche Fonctions

ID Entrer ou sortie du mode Apprentissage

Commutateur	Fonction Désactivé Activé
ACTIVÉ / DÉSACTIVÉ	Alimentation	Alimentation désactivée (Défaut)	Alimentation activée

• LED

L'unité de contrôle à distance comporte 2 LED.

LED Fonctions
LED rouge S'allume lorsque le relais est activé (COM-NO fermé)
LED verte	1) Clignote 0,5 seconde quand un message est reçu2) S'allume en permanence en mode Apprentissage3) Clignote continuellement quand la communication avec le thermostat est perdue

- Reset

L'unité se réinitialise à l'allumage.

2. Caractéristiques techniques

Mode chauffage

- Contrôle de Modulation en Largeur d'Impulsion (MLI)

Ce thermotat offre un contrôle de «modulation en largeur d'impulsion» permettant de maintenir la température programmée de manière précise et pratique. Dans le cas d'un chauffage par le sol, la durée d'ouverture de l'actionneur de vanne est réglée en comparant

continuellement la température réglée à la température réelle. De cette façon, la température ambiante peut atteindre la température programmée avec un écart thermique minimal. En conséquence, la température ambiante est maintenue constante via le contrôle MLI. Lorsque il est utilisé avec un système de chauffage, le MLI peut être désactivé si nécessaire.

- Fonction température «Minimum»

▶ Il possède une fonction température «MINIMUM». Une fois le bouton minimum activé (en appuyant brièvement dessus), la température minimum est inférieure de 3°C (ou 6°F) à la température économique. Par exemple, si la température économique est réglée à 22°C, la température minimum est de 19°C.
Appuyez sur le bouton pour alterner entre la température programmée normale et la fonction minimum, l'icône s'affiche et s'anime pour indiquer que la fonction minimum est activée.
Pour désactiver la fonction température «MINIMUM», appuyer sur afin de revenir sur le programme préréglé.

Le thermostat peut être réglé de façon à ce qu'il protège contre le gel. Une fois cette fonction activée, la température de consigne est de 5°C (41°F).
Pour activer la fonction «Hors-gel», appuyez sur le bouton pendant 2 secondes.

L'indicateur de protection «Hors-gel» 📁 s'affiche et s'anime pour indiquer que la fonction est activée.

Pour désactiver la fonction «Hors-gel», appuyer sur afin de revenir sur le programme préréglé.

Note : Si l'option du système est réglée sur Climatisation, les modes «Minimum» et «Hors-gel» ne sont pas disponibles, comme l'indiquent “--” ou “--” au niveau de la température programmée.

Ce thermostat permet de commander un climatiseur. Dans ce cas, il faut mettre le commutateur n°1 «Cool/Heat» en position «ON» pour activer le mode «Climatisation».

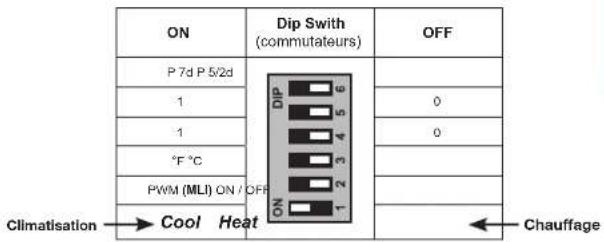

ON P 7d P 5/2d 1 1 °F °C PWM (MLI) ON / OFF Cool Heat Climatisation → Chauffage Dip Swith (commutateurs) OFF 0 0 1 2 3 4 5 6

Note : les commutateurs sont situés sur la carte mère, à l'intérieur du boîtier (cf. schéma p.3)

Avant de manipuler les commutateurs pour passer d'une fonction à l'autre :

Enlever les piles du thermostat
▷ Attendre que l'écran soit complètement éteint

Manipuler les commutateurs
Remettre les piles

Sans cette manipulation, le changement d'une fonction à l'autre ne fonctionnera pas.

Si l'option du système est réglée sur Climatisation, le MLI est désactivé automatiquement.

Appuyez sur le bouton pour désactiver la fonction Climatisation. L'icône disparaît.
L'icône s'affiche et se met à clignoter pour indiquer que la fonction est désactivée.
Pour la réactiver, appuyez sur le bouton

▶ Portée et signal à distance

Le thermostat est relié à l'unité de contrôle à distance via une radiofréquence de 868 MHz. La portée de communication RF est de 80 mètres dans un environnement ouvert. Le signal RF est transmis s'il n'y a pas de mise à jour dans les 7 minutes. L'icône communication RF s'affiche lorsque le signal est transmis par l'émetteur. Ensuite, la LED verte situé sur l'unité de contrôle à distance clignote une fois pour indiquer que le signal est reçu

3. Description des affichages sur l'écran

Indicateurs à l'écran Fonctions
Indicateur jours de la semaineSUN MON TUE WED THU FRI SAT	Affichage du jour de la semaine
Affichage horloge [IMAGE]	Affichage de l'heure et autres indications
Affichage température [IMAGE]	Affichage de la température ambiante, de la températureprogrammée et autres informations
Indicateur échelle thermique [IMAGE]	“C” pour Césius / “F” pour Fahrenheit
Indicateur de programme [IMAGE]	Indique que le thermostat est en mode «Programme» etattiche les paramètres
Indicateur du mode «Conforts» [IMAGE]	Indique que la température réglée est en mode «Confort»
Indicateur du mode «Économique» [IMAGE]	Indique que la température réglée est en mode «Économique»
Indicateur du mode «Hors-gel» [IMAGE]	Indique que la température réglée est en mode «Hors-gel»
Indicateur du mode température «Minin [IMAGE]	Indique que la température réglée est en mode «Minimum»
Indicateur du mode «Chauffages» [IMAGE]	Indique que le thermostat est réglé en mode «Chauffage»(commutateur n°6 réglé sur «HEAT»)
Indicateur du mode «Climatiseurs» [IMAGE]	Indique que le thermostat est réglé en mode «Climatisatsons» (commutateur n°6 réglé sur «COOL») / L'icône s'affiche lorsque cette fonction est activée / Le point central et le cercle extérieur de l'icône clignolent lorsqu'elle est désactivée
Indicateur du mode «Substitution de progr. [IMAGE]	Indique que le programme est substitué par un autre
Indicateur de piles faibles [IMAGE]	Indique que les pilles sont faibles

4. Chauffage/Climatisation

▶ Chauffage

Lorsque le thermostat contrôle le système de chauffage, l'indicateur du mode «Chauffage» s'affiche.

Le chauffage s'allume quand la température ambiante est inférieure à la température programmée, et l'icône 📄s's'anime.

▶ Climatisation

Lorsque le thermostat contrôle le système de climatisation, l'indicateur du mode «Climatisation» s'affiche.

Le système de climatisation s'active alors lorsque la température amblante est supérieure à la température programmée, et l'icône 📋 s'anime.

5. Programmation

Réglage de l'heure et du jour

Appuyez sur le bouton pendant 4 secondes, jusqu'à ce que l'écran affiche «C» (Clock = horloge) :

Relâchez le bouton pour passer en mode réglage.
Lorsque l'heure clignote, appuyez sur ou pour ajuster l'heure.
Appuyez sur pour passer aux minutes. Appuyez sur ou pour ajuster les minutes.
Appuyez sur pour passer aux jours. Appuyez sur ou pour définir le jour.

Affichage à l'écran : En anglais : En français
MON Monclay Lundi
TUE Tuesday Nardi
WED Wedesday Mercredi
THU Thursday Jaudi
FRI Friday Vendredi
SAT Saturday Samodi
SUN Sunday Dimanche

Appuyez à nouveau sur pour sauvegarder ou quitter, sinon le système revient à l'écran principal après 15 secondes.

Pour revenir en mode normal, appuyez à n'importe quel moment sur ou attendez 15 secondes.

Configuration des programmes

Le système comporte 9 programmes. Tous les programmes peuvent être changés par l'utilisateur.

En mode normal, appuyez sur le bouton pendant 7 secondes, jusqu'à ce que l'écran affiche «P» (= Programmation) :

Relâchez pour passer en mode de «Programmation».
Appuyez sur pour sélectionner le jour à programmer.
Si le commutateur n°6 est positionné sur «P 7d», alors les jours changent dans la séquence suivante : "MON", "TUE", "WED", "THU", "FRI", "SAT", "SUN", "MON à FRI", "SAT à SUN" et "MON à SUN".
Si vous le commutateur n°6 est positionné sur «P5/2d», alors les jours changent dans la séquence suivante : "MON à FRI", "SAT à SUN" et "MON à SUN".

Avant de manipuler les commutateurs pour passer d'une fonction à l'autre :

Enlever les piles du thermostat
▶ Attendre que l'écran soit complètement éteint
▶ Manipuler les commutateurs
Remettre les piles

Sans cette manipulation, le changement d'une fonction à l'autre ne fonctionnera pas.

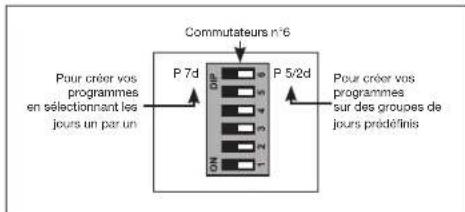

Commutateurs n°6 Pour créer vos programmes en sélectionnant les jours un par un P 7d P 5/2d Pour créer vos programmes sur des groupes de jours prédéfinis

Appuyez sur pour changer le programme. Les programmes sont sélectionnables de 1 à 9.
Pour changer le programme, appuyez sur ou pour déplacer le curseur. Les indicateurs du mode «heure» et «température» changent en conséquence. Ensuite, le point noir commence à clignoter tandls que l'heure de programmation s'affiche.
Appuyez sur pour alterner entre les modes «Confort» et «Économique».

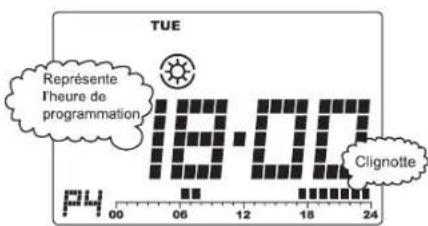

L'exemple ci-dessous montre que le programme 4 est attribué à mardi. Le curseur passe à 18:00 et le mode de température est le «Confort» :

TUE Représente l'heure de programmation 19:00 Clignotte PH 00 06 12 18 24

Note : lorsque est affiché, cela signifie que l'heure sélectionnée est en mode «Confort», autrement c'est le mode «Économique» qui est sélectionné.

Exemple :

De 00h à 6h Mode «Économique» De 06h à 23h Mode «Confort»

Les 9 programmes sont des programmes prédéfinis, qui peuvent être changés par l'utilisateur. Les profils des programmes par défaut sont présentés ci-dessous.

N° du programme Caractéristiques du programme
Programme 1.Tout confort		Température confort continu - Pour maintenir une température confort pendant 24 heures.
Programme 2.Jour travail 1'		Confort tôt le matin et le soir - à sélectionner, par exemple, si vous partez travailler le matin et si vous passez la soirée chez vous.
Programme 3.Jour travail 2'		Confort tôt le matin et le soir - à sélectionner, par exemple, si vous partez travailler le matin et si vous passez la soirée chez vous.
Programme 4.Jour repos 1'		Confort toute la journée - à sélectionner si vous restez chez vous toute la journée.
Programme 5.Jour repos 2'		Confort toute la journée - à sélectionner si vous restez chez vous toute la journée.
Programme 6'Demi-journée de travail 1'		Confort tôt le matin et l'après-midi - Spécialement prévu si vous partez travailler le matin et vous passez l'après-midi chez vous.
Programme 7'Demi-journée de travail 2'		Confort le matin et le soir - à sélectionner, par exemple, si vous travaillez l'après midi et que vous passez la matinée et la soirée chez vous.
Programme 8'Deux périodes"		Confort tôt le matin, à midi et le soir - à sélectionner si vous partez travailler le matin, vous rentrez déjeuner à midi et vous passez la soirée chez vous.
Programme 9'Tout économique"		Température économie continue - Pour maintenir une température économie pendant 24 heures.

Visualisation

Appuyez sur ou (perdant moins de 2 secondes) pour visualiser la température de consigne actuelle. L'exemple montre que la température de consigne «Économique» est de 19,0°C. Relâchez la touche pour revenir en mode normal.

© 19.0°C

Réglages

Continuez à maintenir la touche ou entoncée pendant au moins 2 secondes jusqu'à ce que la température de consigne clignote.
Appuyez à nouveaux sur ou à nouveau pour augmenter ou réduire la température.
Maintenez le bouton ou enfoncé pour un réglage rapide.
Appuyez sur pour altemer entre les modes «Confort» et «Économique».

Pour revenir en mode normal, appuyez à n'importe quel moment sur ou attendez 10 secondes.

Note : La température de contrôle ne peut être réglée que dans la fourchette 10°C à 35°C par étapes de 0.5°C (45°F à 95°F, 1°F étape).

En mode «Chauffage», la température «Économique» programmée ne peut pas être supérieure à la température «Confort». En mode «Climatisation», c'est l'inverse.

▶ Visualisation et réglage de la température programmée

L'icône du mode «Confort» est Ⓗ, l'icône du mode «Économique» est Ⓑ.

Substitution de programme

La substitution de programme permet de changer un programme pour une durée précise ou pour une durée indéterminée.

Pour une substitution temporaire (sur une période définie) :

Appuyez sur le bouton (moins de 3 secondes), jusqu'à ce que l'écran affiche «O» (override = substitution).

L'écran affiche «00h» qui clignote.

Appuyez sur pour régler la durée de substitution (vous pouvez régler de 1h jusqu'à 30 jours).
▶ Vous pouvez ensuite :

1) Altemer entre la température programmée «Confort» ou «Économique» en appuyant sur 2) Programmer la fonction «Température minimum» en appuyant sur (ne fonctionne que si le thermostat est en mode «chauffage»)

3) Désactiverez le mode «climatisation» en appuyant sur (si le thermostat est réglé en mode «climatisation» bien sûr).
4) Programmer le mode «Hors-gel» en appuyant au moins 2 secondes sur fonctionne que si le thermostat est en mode «chauffage»

Appuyer sur pour valider.

Une fois revenu sur l'écran principal, l'icône est affiché, cela signifie que la substitution de programme est activée pour la durée que vous avez choisi.

Exemple :

MON 12.0 12:00 PG 00 06 12 18 24

Pour une substitution indéterminée :

Appuyez sur le bouton (moins de 3 secondes), jusqu'à ce que l'écran affiche «O».
L'écran affiche «00h» qui clignote.
Appuyez 2 fois sur Yécran affiche «99 99».
Vous pouvez ensuite :

1) Alterner entre la température programmée «Confort» ou «Économique» en appuyant sur
2) Programmer la fonction «Température minimum» en appuyant sur (ne fonctionne que si le thermostat est en mode «chauffage»)
3) Désactiverez le mode «climatisation» en appuyant sur (si le thermostat est réglé en mode «climatisation» bien sûr).
4) Programmer le mode «Hors-gel» en appuyant au moins 2 secondes sur fonctionne que si le thermostat est en mode «chauffage»

Appuyer sur pour valider.

Une fois revenu sur l'écran principal, l'icône est affiché, cela signifie que la substitution de programme est activée pour une durée indéterminée.

Pour annuler la substitution de programme :

Appuyez de nouveaux sur (moins de 3 secondes), jusqu'à ce que l'écran affiche «O», appuyer sur √ ou jusqu'à ce que l'écran affiche «00h» ou «---»

19.0°C 00h Clignote 19.0° ... ...

Appuyez sur OK

Une fois revenu à l'écran principal, l'icône à disparut, cela signifie que la substitution de programme est désactivée.

6. Echelle Thermique (Celsuis et Fahrenheit)

Réglage de l'échelle thermique en °C ou °F

Pour passer de °C à °F, agissez sur le commutateur N°3 se trouvant sur la carte mère du thermostat (Voir paragraphe 9 – Paramètres de base).

7. Communication RF

Réglage du code d'adresse RF

Avant que le thermostat puisse communiquer avec l'unité de contrôle à distance, les 2 appareils doivent être appairés (synchronisés). C'est-à-dire qu'il faut apprendre à l'unité de contrôle à distance quel est le code ID du thermostat afin qu'elle n'obèisse qu'à ce thermostat.

Une fois l'unité de contrôle à distance allumée, la LED rouge s'allume.

Appuyez sur la touche ID pour entrer en mode Apprentissage.

En mode Apprentissage, appuyez à nouveau sur ID ○ pour revenir immédiatement en mode normal. En mode Apprentissage, la LED verte est allumé en permanence.

Sur le thermostat

Appuyez sur pendant 10 secondes, jusqu'à ce que "ID" s'affiche sur le LCD.

Relâchez pour passer en mode appairage. Sur le LCD s'affiche le code ID actuel (le code par défaut est 00 après la réinitialisation de l'unité).

Appuyez sur ou pour augmenter ou diminuer le code ID (fourchette : 0 - 255).

Appuyez sur le bouton ou attendez 15 secondes. Le code ID cesse de clignoter et le thermostat envoie un message d'appairage et revient en mode normal.

Lorsque le message d'appairage est reçu sur l'unité de contrôle à distance, l'unité met à jour son code ID sur base du message et le sauvegarde. Ensuite, l'unité quitte le mode Apprentissage et entre en mode Normal.

Si aucun message d'appairage n'est reçu dans les 3 minutes sur l'unité de contrôle à distance, l'unité quitte le mode Apprentissage et entre en mode Normal sans changer le code ID.

Le thermostat renvoie également le message de contrôle après avoir quitté le mode d'appairage des appareils. Ceci afin d'initialiser l'unité de contrôle à distance, qui vient probablement d'être allumée.

Perte de communication

Comme le thermostat doit envoyer un message au moins toutes les 7 minutes, si l'unité de contrôle à distance ne reçoit pas de message dans les 7 minutes, c'est que la communication est probablement coupée. L'unité de contrôle à distance désactive la sortie lorsqu'aucun message n'est reçu dans les 15 minutes. La LED verte clignote en continu. Il continue jusqu'à ce qu'un nouveau message soit reçu et l'unité de contrôle à distance revient en opération contrôle normal.

8. Instructions d'installation

Choisir un emplacement

Le choix de l'emplacement de votre thermostat est essentiel pour son bon fonctionnement. Il doit être placé sur un mur intérieur de votre habitation, dans un lieu où l'air circule et où votre famille se retrouve régulièrement (salon, salle à manger...) pour repérer rapidement tout changement de température.

Positionnez votre thermostat d'ambiance à 1,5 mètre du sol et au minimum à 1 mètre d'une porte, d'une fenêtre, d'un appareil domestique ou d'une source de chaleur (radiateur, cheminée, TV, etc).
Evitez de placer votre thermostat sur un mur sujet à de fortes vibrations.

Ce thermostat électronique doit être installé par un électricien qualifié, conformément au diagramme de câblage. L'installation doit également être réalisée conformément aux normes en vigueur.

Important : Le thermostat doit être déconnecté de son alimentation avant d'ouvrir le boîtier.

▶ Montage du thermostat sur le mur

Avant de commencer le montage de votre thermostat, coupez l'alimentation électrique de votre habitation au disjoncteur général ou au tableau de fusibles.

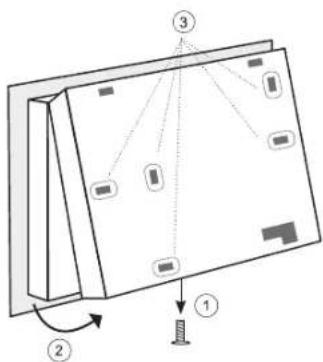

Desserrer la vis qui retient le couvercle arrière du thermostat à la base ①
Séparer le couvercle de la base en tirant sur la partie inférieure du thermostat ②

Des trous de montage se situent sur le couvercle arrière du thermostat 3

Marquez leur emplacement sur le mur à l'aide d'un crayon, là où le thermostat sera installé.
Percez les trous, insérez les chevilles et vissez ensuite la couvercle au mur.

Montage de l'unité de contrôle à distance sur le mur ou dans un boîtier de jonction.

1. Le boîtier de l'unité de contrôle à distance doit être séparé du mécanisme avant de commencer l'installation.

Passez directement à l'étape 4 si le montage s'effectue dans un boîtier de jonction.

Partie que l'on va fixer au mur Boîtier Mécanisme Couvercle

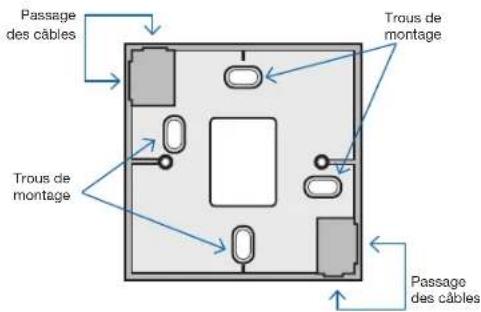

Passage des câbles Trous de montage Trous de montage Passage des câbles

1. Marquez l'emplacement des trous sur le mur à l'aide des trous de montage situés sur le boîtier.
2. Percez les trous et insérez les chevilles.
3. Connectez les câbles.
4. Poussez les câbles dans le mur.
5. Fixez solidement l'unité de contrôle à distance sur le mur avec deux vis.
6. Remettez le panneau frontal de l'unité : l'installation est terminée.

Présentation des différents câblages

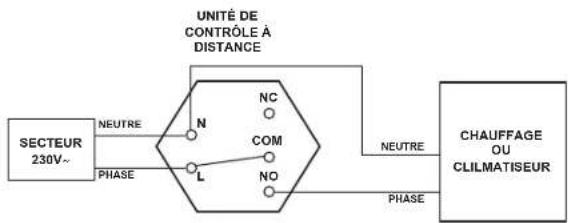

Chauffage électrique sans fil pilote ou climatiseur

UNITÉ DE CONTRÔLE À DISTANCE SECTEUR 230V~ NEUTRE PHASE N L NC COM NO NEUTRE CHAUFFAGE OU CLILMATISUR PHASE

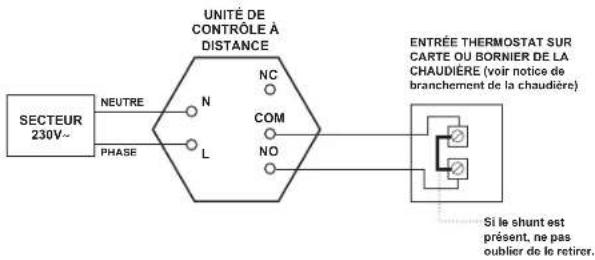

Chaudière avec entrée thermostat pilotée en basse tension

UNITÉ DE CONTROLE À DISTANCE NEUTRE N COM NC L NO PHASE ENTRÉE THERMOSTAT SUR Corte OU BORNIER DE LA CHAUDIÈRE (voir notice de branchement de la chaudière) SECTEUR 230V~ Si le shunt est présent, ne pas oublier de le retirer.

Chaudière avec entrée thermostat pilotée pour 230V\~

UNITE DE CONTROLE À DISTANCE N NC COM L NO CHAUDIÈRE Ns Ls Lr

Rappel

Couleur des fils de branchement

En électricité les conducteurs électriques sont repérés par des couleurs normalisées :

• Marron : Phase électrique d'alimentation générale.
• Bleu : Neutre électrique d'alimentation générale.
• Rouge ou Noir : Commande d'alimentation de l'élément de chauffage.
• Jaune/Vert : Terre d'alimentation générale.
  Votre installation peut néanmoins être différente, n'hésitez pas à consulter un électricien ou à tester vos fils à l'aide d'un tournevis testeur ou d'un multimètre.

9. Paramètres de base

Terminaux

Il y a cinq terminaux sur l'unité de contrôle à distance, servant à connecter l'alimentation électrique et l'appareil contrôlé.

Commutateurs (sur le PCB du thermostat)

Les commutateurs sur le PCB (circuit imprimé) du thermostat peuvent être utilisés pour activer ou désactiver les fonctions suivantes.

Commutateur Fonction désactivé activé
Cool / Heat (n°1)	Système chauffage / climatisation	Chauffage (Défaut) Climatisation
PWM (n°2) Mode de contrôle		Contrôle activé / désactivé (Défaut)	Contrôle MLI
P 7D / P 5-2D (n°6)	Programmation des jours : groupe de jour ou jour/jour	5-2 jours (Défaut) 7 jours
F/C (n°3) Échelle thermique Celsius (Défaut)		Fahrenheit

Les commutateurs n°4 et n°5 sur le PCB du thermostat servent à sélectionner l'intervalle, selon le tableau ci-dessous.

Commutateur Delta de température
n°4 n°5	Contrôle activé / désactivé	Control MLI
Désactivé (par default)	Désactivé (par default)	0.50°C/10°F	1.00°C/20°F, 300 secondes
Désactivé	Activé	1.00°C/20°F	2.00°C/40°F, 300 secondes.
Activé	Désactivé	1.50°C/30°F	1.00°C/20°F, 300 secondes.

Les paramètres configuré par défaut en usine pour toutes fonctions sont présentés dans le tableau ci-dessus.

10. Spécifications

Dimensions thermostat 135 (largeur) x 105 (Hauteur) x 32 (Profondeur) mm
Dimensions unité de contrôle à distance 9	1,5 (l) x 91,5 (H) x 42 (P) mm
Matériaux Polycarbonate (PC)
Poids 400 g
Pile émetteur Alcaline AA 1.5/ x 2
Alimentation unité de contrôle à distance :	- 230V AC/ 50Hz
Tension unité de contrôle à distance : - 3(1) A /230V AC
Fourchette contrôle thermique 10-35°C
Intervalle contrôle thermique 0,5/1/1,5/2 °C
Température opérationnelle	0°C - 50°C
Température conservation	-20°C - 60°C

1. Introducción

Réglages par défaut des modes «Confort», «Économique» et «Minimum» :

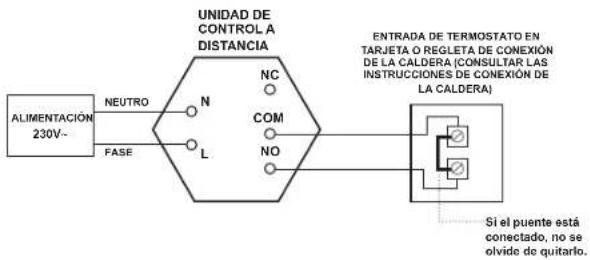

Chaudière avec entrée thermostat pilotée en basse tension

Chaudière avec entrée thermostat pilotée pour 230V\~

UNIDAD DE CONTROL A DISTANCIA NC COM L NO CALDERA Ns Ls Lr

Recordatorio
