TERO2 - Thermostat OTIO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermostat d'ambiance électronique
Marque	Otio (OTAX)
Modèle	TERO2
Alimentation	230 V~ 50 Hz
Plage de réglage de température	5 °C à 30 °C
Précision de déclenchement	0.5 °C
Retard au déclenchement	20 secondes
Pouvoir de coupure	7(3) A, 1610 W max
Dimensions (approx.)	80 x 80 x 30 mm
Poids (approx.)	150 g
Fonctions principales	Marche/Arrêt, réglage de température par molette, voyant de fonctionnement chauffage
Installation	Montage mural à 1.5 m du sol, à l'abri des courants d'air et sources de chaleur
Entretien et nettoyage	Nettoyer avec un chiffon sec, ne pas utiliser de produits abrasifs
Sécurité	Fonction hors gel à 5 °C (bouton Marche/Arrêt sur ON)
Pièces détachées et réparabilité	Non spécifié, contacter le service après-vente
Informations générales	Conforme aux normes en vigueur, ne pas jeter dans les ordures ménagères

FOIRE AUX QUESTIONS - TERO2 OTIO

Comment installer le thermostat TERO2 ?

Coupez l'alimentation électrique générale. Fixez le socle au mur à l'aide de deux vis à 1,5 m du sol, dans un endroit à l'abri des courants d'air et des sources de chaleur. Branchez les fils selon le schéma fourni, puis remettez le capot. Rétablissez le courant.

Comment régler la température ?

Tournez la molette de réglage pour choisir une température entre 5 °C et 30 °C. La température sélectionnée est maintenue au demi-degré près.

Que signifie le voyant rouge ?

Le voyant rouge s'allume lorsque le chauffage est en marche (chaudière ou radiateur). Il clignote deux fois à la première mise sous tension pour indiquer le bon fonctionnement.

Le thermostat ne fonctionne pas après installation, que faire ?

Vérifiez que le bouton Marche/Arrêt est sur ON. Coupez l'alimentation, vérifiez le branchement des fils et resserrez les connexions. Rétablissez le courant. Si le voyant rouge ne clignote pas deux fois, recommencez.

Puis-je utiliser le thermostat avec un radiateur de plus de 1610 W ?

Oui, mais vous devez intercaler un relais de puissance entre le thermostat et le radiateur. Le pouvoir de coupure du thermostat est limité à 1610 W (7 A).

Comment mettre le chauffage hors gel ?

Placez la molette sur 5 °C et laissez le bouton Marche/Arrêt sur ON. Le thermostat maintient alors une température minimale pour éviter le gel.

Le thermostat a-t-il une fonction Eco ?

Non, le modèle TERO2 n'est pas équipé de la touche Eco. Cette fonction est disponible sur le modèle TER03.

Où installer le thermostat dans la maison ?

Placez-le sur un mur intérieur, à 1,5 m du sol, dans une pièce à vivre (salon, salle à manger). Évitez près des portes, fenêtres, radiateurs, TV ou autres sources de chaleur.

Comment remplacer un ancien thermostat mécanique ?

Vous devez relier les deux fils de la chaudière aux bornes LIN et LOUT. Si l'ancien système utilisait un shunt, retirez-le. Ajoutez un fil de neutre à la borne NIN. Suivez le schéma 2 du manuel.

Que faire si le voyant rouge ne s'allume pas ?

Vérifiez que l'alimentation est rétablie et que le fusible n'a pas sauté. Assurez-vous que le bouton Marche/Arrêt est sur ON. Si le problème persiste, consultez un professionnel.

MODE D'EMPLOI TERO2 OTIO

Merci d'avoir fait confiance à Otax lors de l'achat de votre thermostat électronique.

Votre thermostat d'ambiance Otax vous permet de remplacer tout thermostat conventionnel en le raccordant à la commande de votre système de chauffage.

Votre thermostat électronique gère avec précision la température au demi degré.

Le modèle TER03 est équipé d'une touche Eco qui, tant qu'elle est activée, vous permet de faire baisser quotidiennement à la même heure, la température de 5° pendant 6 heures.

2

0601-NOTER02_TER03-001-04.indd 3

19/01/06 15:17:53

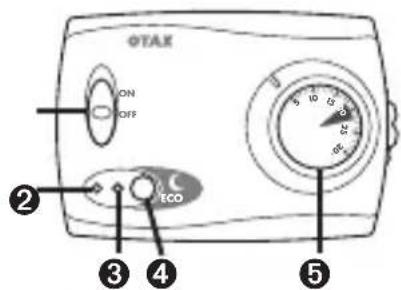

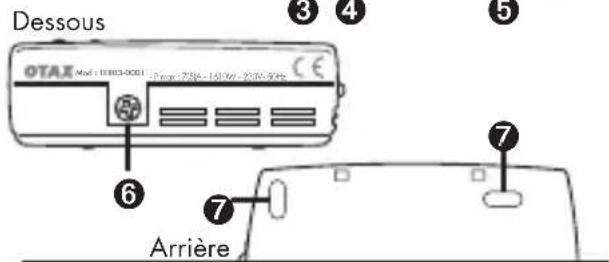

① Bouton marche/arrêt
② Voyant de fonctionnement chauffage
3 Voyant de fonctionnement touche Eco (TER03 seulement)
4 Touche Eco (TERO3 seulement)
⑤ Molette de réglage
6 Vis d'ouverture du capot avant
7 Trous de fixations

e i

e s it o

3

0601-NOTER02_TER03-001-04.indd

19/01/06 15:17:53

Le choix de l'emplacement de votre thermostat est essentiel pour son bon fonctionnement. Il doit être placé sur un mur intérieur de votre habitation, dans un lieu ou l'air circule et où votre famille se trouve régulièrement comme le salon, la salle à manger...).

Positionnez votre thermostat à 1,5 mètre du sol et au minimum à 1 mètre d'une porte, d'une fenêtre, d'un appareil domestique ou d'une source de chaleur (radiateur, cheminée, TV...).

INSTALLATION

ATTENTION : avant de commencer l'installation de votre thermostat, couper l'alimentation électrique de votre habitation au disjoncteur général ou au tableau de fusibles. Vous ne devrez rétablir le courant qu'après avoir vérifié le branchement de votre installation.

4

D'une manière générale ne jamais brancher directement votre thermostat sur l'alimentation générale de votre système de chauffage mais sur sa commande.

Votre thermostat fonctionne comme un interrupteur. Il commande un relais électrique intégré ou de raccordement qui a pour but de fermer et d'ouvrir le circuit électrique de votre système de chauffage.

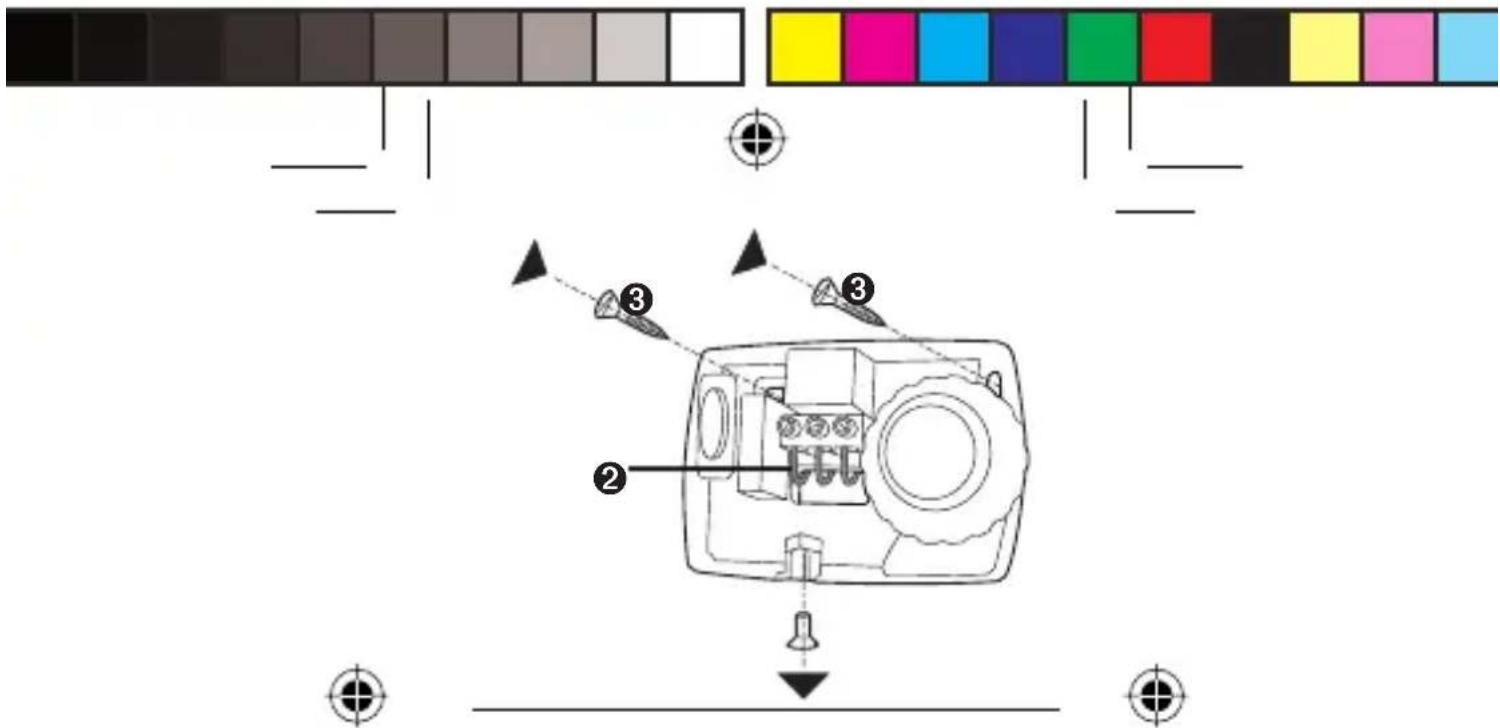

1 Dévissez le capot avant du thermostat
2 Faites passer les fils dans le trou du socle
3 Fixez le thermostat au mur à l'aide de deux vis.

Schéma page suivante

5

0601-NOTER02_TER03-001-04.indd 6

19/01/06 15:17:54

Si vous remplacez votre ancien thermostat électronique à piles

OU Si vous remplacez votre ancien thermostat mécanique

Vous désirez remplacer votre ancien thermostat qui est raccordé à votre chaudière par deux fils.

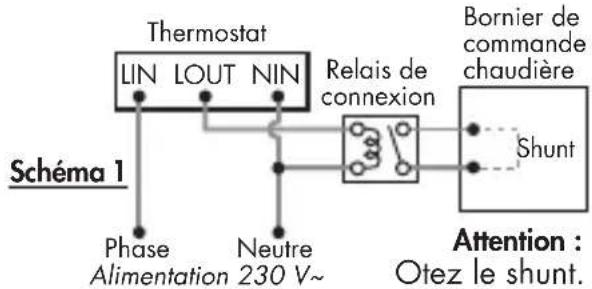

1. Ces 2 fils viennent de la commande de la chaudière. Aucune alimentation n'étant présente, ils sont le plus souvent remplacés par un «shunt», pont de liaison entre eux permettant la marche continue de votre installation. Il faudra donc alimenter le système par l'intermédiaire du thermostat. Procédez selon le schéma 1 en intercalant un relais de connexion entre le thermostat et la commande de chaudière.

7

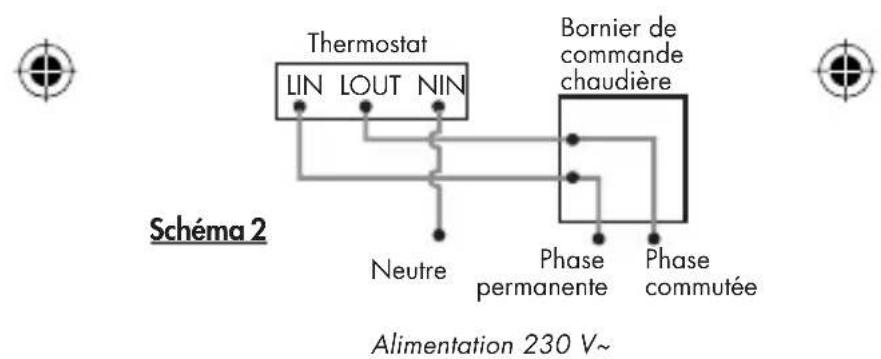

1. Le courant arrive par les 2 fils de la commande de chaudière. Procédez selon le schéma 2. La phase permanente étant reliée à la borne « LIN » et la phase commutée à la borne « LOUT ». Il sera nécessaire d'ajouter un fil du neutre relié à la borne « NIN ».

Si votre radiateur a une puissance supérieure à 1610 Watts il convient de connecter votre thermostat à un relais de puissance intercalé entre votre chauffage et le thermostat (voir schéma B).

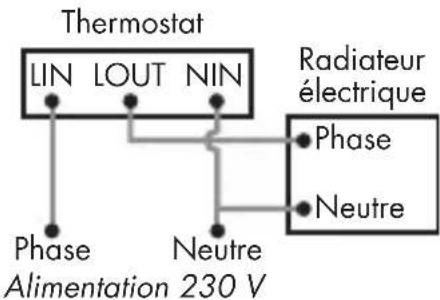

Schéma A : Cablage pour un radiateur de puissance inférieure à 1610W :

tée

9

0601-NOTER02_TER03-001-04.indd 10

19/01/06 15:17:55

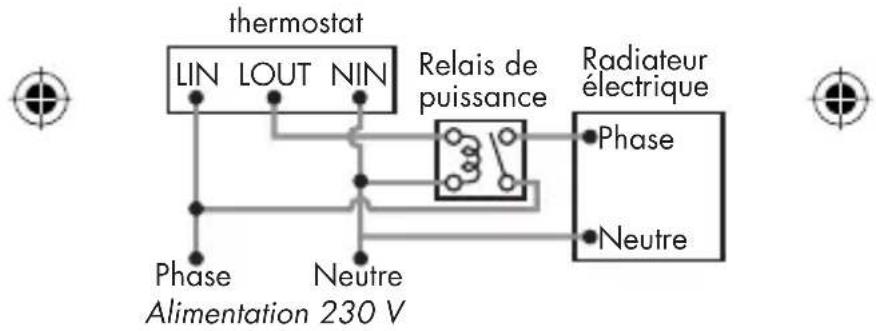

Schéma B : Cablage pour une puissance supérieure à 1610W, alors il est impératif d'insérer entre le thermostat et vos radiateurs un relais de puissance ayant une puissance de sortie supérieure à la somme des puissances de tous vos radiateurs électriques :

NB : Si vous disposez d'un fil pilote ne le connectez pas.

Pour mettre en service votre chauffage, positionnez le bouton Marche/Arrêt sur [ON].

Réglez la température désirée à l'aide de la molette de réglage de 5°C à 30°C. La position 5°C vous garantie une fonction hors gel si le bouton Marche/ Arrêt est en position [ON].

Le voyant rouge s'allumera à chaque mise en route de votre chaudière ou de votre radiateur.

Remarque : Afin d'éviter des déclenchements marche/arrêt trop fréquents le thermostat réagit aux différents changements de températures après une période d'environ 20 secondes.

Pour mettre hors service votre chauffage, positionnez le bouton Marche/Arrêt sur [OFF].

11

0601-NOTER02_TER03-001-04.indd 12

19/01/06 15:17:55

Le thermostat TER03 est équipé d'une touche [ECO] vous permettant de faire baisser la température sélectionnée de 5°C pendant 6 heures à partir de l'appui sur la touche. Cette fonction se répètera automatiquement tous les jours tant que la touche [ECO] sera enfoncée.

Le voyant orange s'allume lorsque la touche [ECO] est enfoncée. Après la durée des 6 heures, la température remonte de 5°C pour restaurer la valeur de consigne indiquée sur la molette. Le voyant jaune passe alors au vert jusqu'au jour suivant. Le voyant rouge, quand à lui, indique la mise en marche et l'arrêt de vos radiateurs.

Exemple :

Pour mettre en service la fonction ECO, enfoncez la touche [ECO] pour la désactiver appuyer à nouveau sur la touche [ECO].

Remarques : la mise en service de la fonction ECO agit avec un retard d'environ 20 secondes. La baisse de température se fait par rapport à la température sélectionnée sur la molette de réglage. Si vous augmentez ou diminuez cette température pendant que la fonction est activée la température économique baissera de 5° par rapport à la nouvelle température et lorsque la période de 6 heures sera terminée, la température remontera au niveau de celle sélectionnée par la molette de réglage.

2h

13

0601-NOTER02_TER03-001-04.indd

14

19/01/06

15:17:56

IMPORTANT : après l'installation, lors de la première mise en marche du thermostat (position [ON]) le voyant rouge clignote 2 fois pour indiquer le bon fonctionnement. Si ce n'est pas le cas couper l'alimentation, vérifier le branchement et reéssayer.

■ CARACTERISTIQUES TECHNIQUES

• Alimentation: 230V\~50Hz
• Réglage de température : 5°C à 30°C
• Pouvoir de coupure : 7(3)A 1610W maxi.
• Températures limites de fonctionnement : 0°C à 40°C.
• Précision de déclenchement : 0.5°C
  • Retard au déclenchement : 20 secondes
