MANUALE UTENTE TPRU6220 OTIO

10 - Modo automatico

Carga resistiva: 3.680 W

Carga inductiva: 1.840 W

10 - Modo automatico

La ringraziamo di essersi affidavit a OTAX per l'acquisto del suo termostato除去 filo. E in grado di gestire qualiasi tipo di riscaldamento.

Il suo termostato si compone di due elementi: una centralina di controllo della temperatura, che analizza la temperatura e trasmette agli minuto le informazioni ad un ricettore, che gestisce il suo sistema di riscaldamento o di climatizzazione. Il collegamento è effettuatoattraversoonde radio.

La portata radio tra i due elementi che costituiscono il termostato è di 100 metri in Campo libero, overno senza ostacoli. Può essere notevolmente ridotta in funzione dell'ambiente di utilizzo: disturbi radio, elettrici, spessore dei muri.

Il termostato senza fili OTAX le permette di completare il suo sistema di riscaldamento perché bisogno di fili tra la caldaia ed il termostato e sono dovere sostenire il suo termostato di ambiente abituale, altre a consentire un risparmio energetico, mediante la modulazione del riscaldamento secondo i momenti della giornata.

Può comandare qualsiasi tipo di riscaldamenti. Tuttavia, è necessario aggiuungere un relè comandato in 220V per controllare le caldaie fornite di un dato 2 figli.

Può programmare la temperature in funzione delle fasce orarie su 7 giorni. Il termostato permette di alternare 2 soglie di temperature secondo le ore della giornata: una temperature per il comfort (temperatura ottimale quando le stanze sono occupate) ed una temperature per il risparmio (temperatura minima in sua assenza o durante il sonno).

TERMOSTATO

Comfort / Rispornizio Tasto + Illuminazione schermontemporizzata: 15s Regolazione dell'orologio Initializzazione Accesso alla programazione Regolazione delle temperature

SCHERMO DEL

TERMOSTATO

Indicazione del funzionamento del riscaldamento o del condizionamento d'aria

RICETTORE

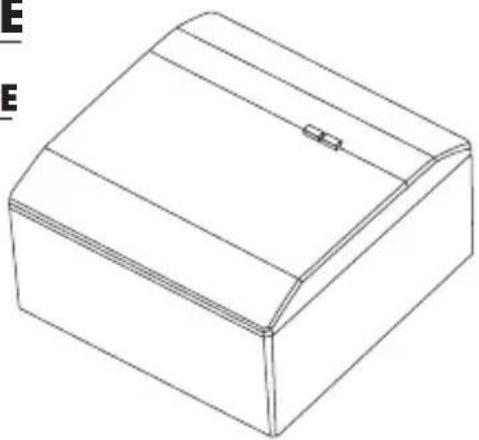

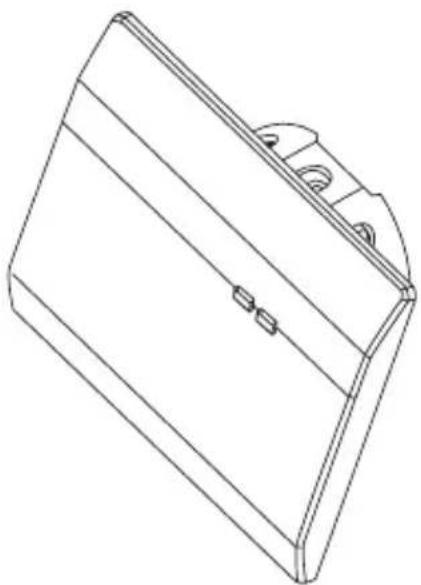

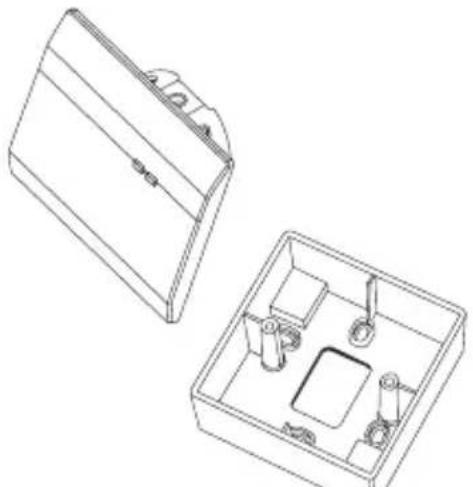

CONTENITORE

COPERCHIOVISTA FRONTALE

Interruttore
acesso/spento

Spia acceso/ spento

Spia di funzionamento

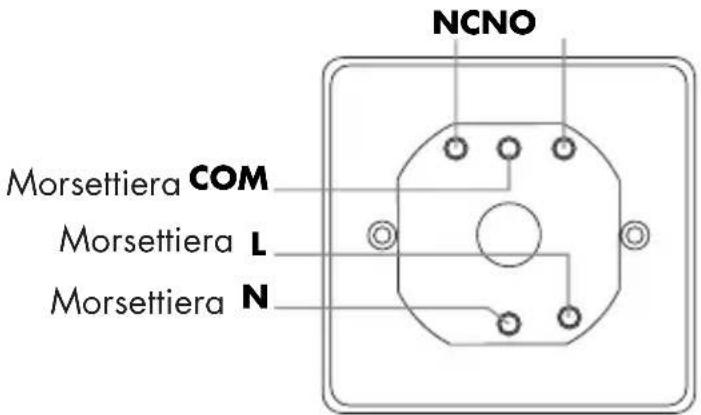

RETRO

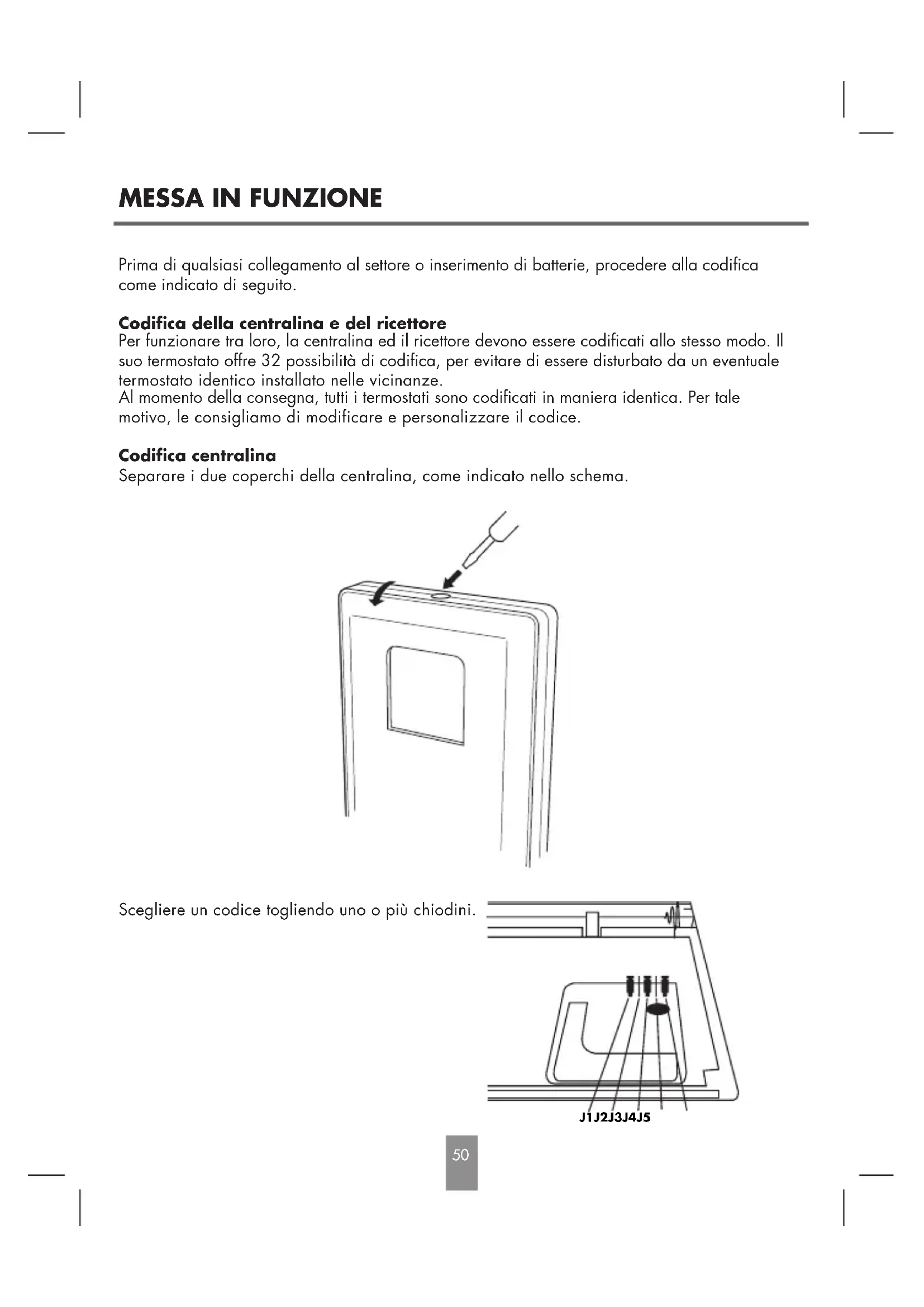

MESSA IN FUNZIONE

Prima di qualsi asi collegamento al settore o insertimento di batterie, procedere alla codifica come indicato di seguito.

Codifica della centraling e del ricettore

Per funzionare tra loro, la centralina ed il ricettore devono essere codificati allo stesso modo. Il suo termostato offre 32 possibilità di codifica, per evitare di essere disturbato da un eventuale termostato identico installato nelle vicinanze.

Al momento della consegna, tutti i termostati sono codificati in maniera identica. Per tale motivo, le consigliamo di modificare e personalizzare il codice.

Codifica centralina

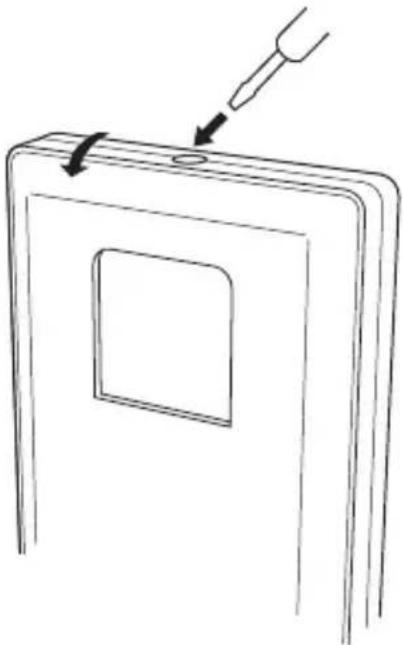

Separare i due coperchi della centralina, come individato dello schema.

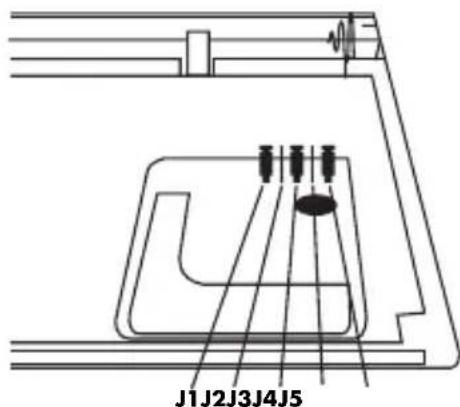

Scegliere un codice togliendo uno o più chiodini.

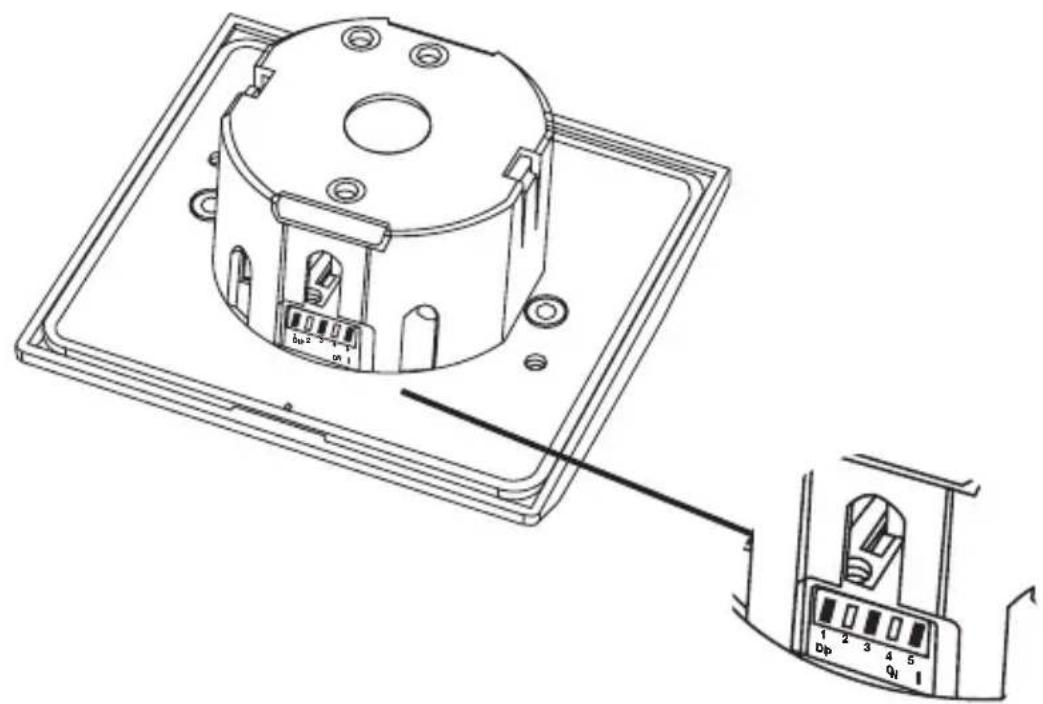

Codificia ricettore

Togliere il coperchio.

Separare il ricettore alla sua base.

Muovere i piccoli interruttori bianchi in posizione «ON», in corrispondenza con i chiodini lasciati sulla centralina:

Esempio: chiodini lasciati in J1 J3 J5 sulla centralina, interruptor Bianchi mossi in posizione «ON» in 1 3 5.

INSTALLAZIONE DEL RICETTORE

Prima di iniziare il montaggio del termostato, staccare l'alimentazione elettrica dell'abitazione, mediante l'interruttore generale o il quadro dei fusibili.

Riattacare la corrente soltanto dopo aver verificato il collegamento dell'installazione.

Posizione are il ricettore nei pressi del systema di riscaldamento, o riutilizzare i cavi del vecchio termostato.

Fissare la morsettiera del ricettore al muro, facendo passare i fili attraverso il foro centrale o quelli situati negli angoli superiore o inferiore. Si raccomanda di non incassare il ricettore nel muro, per una portata radio ottimale tra la centralina ed il ricettore.

COLLEGAMENTO

1-Raccomandazioni

Il termostato funziona come un interrottore.

- In caso di pilotaggio a 230 V:

Il ricettore è dotato di un relie integrato, che ha il compito di chiudere o aprire il circuito elettrico che attiverà o disattivera l'alimentazione del motore della pompa o della pompa di circolazione della caldaia.

- In caso di pilotaggio a corrente debole:

Il ricettore è dotato un relé integrato, che ha il compito di chiudere o aprire il circuito elettrico che attiverà o disattiverà il circuito di lavoro del motore della pompa o della pompa di circolazione della caldaia.

2- Tipo de collegamento

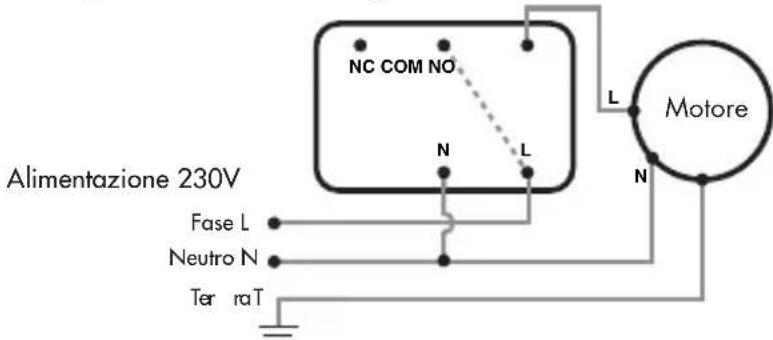

- In caso di pilotaggio a 230 V:

Collegare il cavo di connessione tra i morsetti L e COM; successivement collegare il ricettore sul motore della pompa di circolazione della caldaia (pompa elettrica che permette all'acqua di circolare nei termosifoni) come indicato nel seguente schema.

Schema 1

- In caso di pilotaggio a corrente debole:

Se il vosto impianto caldaia e pompa di circolazione si attiva mediate 2 fili o in caso di sestituzione di un termostato meccanico a 2 fili, collegare secondo lo schema 2.

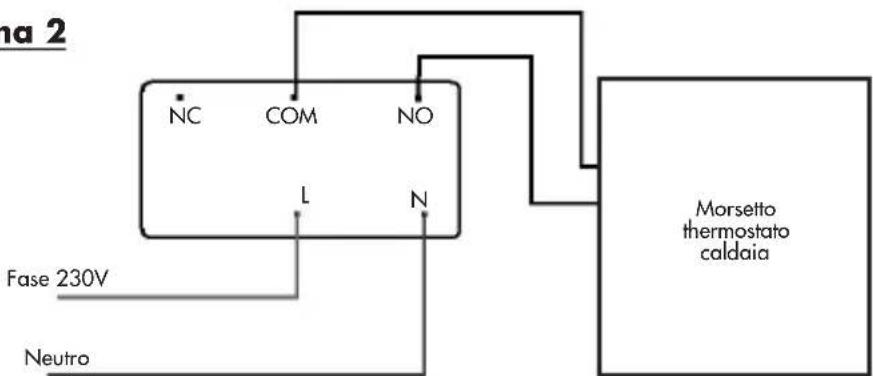

Scheme 2

IMPORTANT

Non collegare il cavo di connessione fornito.

Riavvitare il ricettore nel proprio contentitore e ripristinare l'alimentazione elettrica.

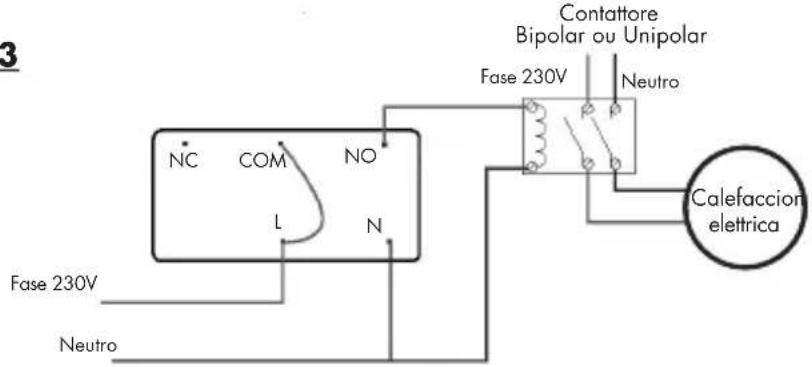

Potenza superiore a 3680 W

Se il vosto impianto elettrico di riscaldamento supra i 3680 W, è necessario collegare il termostato secondo lo schema seguente. Regolare anche il termostato manuale del riscaldamento al massimo.

Schema 3

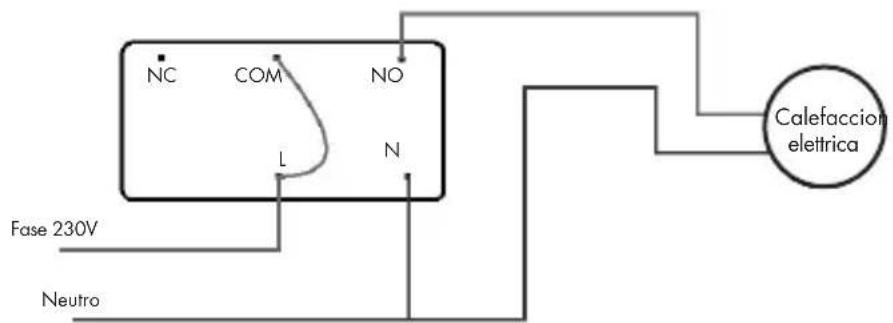

Potenza inferiore a 3680 W

Collegare il cavo di connessione fornito tra i morsetti L e COM e collegare il termostato secondo lo schema seguente. Regolareanche il termostato manuale del riscaldamento al massimo.

Schema 4

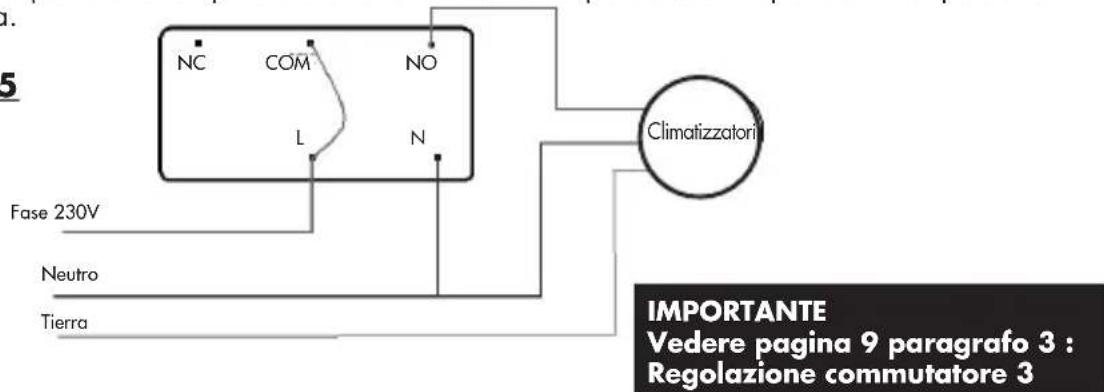

COLLEGAMENTO SU UN CLIMATIZZATORE

In caso di controllo diretto di un climatizzatore, il termostato avviere la messa in funzione del climatizzatore quando la temperature ambiente diventerà più elevata rispetto alla temperatura programmata.

Schema 5

SCEGLIERE LA COLLOCAZIONE DELLA CENTRALINA

E necessario effettuare un test di portata per accertarsi che la centralina trasmetta correttamente le informazioni al ricettore. Allontanarsi progressivement dal ricettore, marcando degli arresti e variate manually la temperature per «forzare» gli avviamenti e verificareosi la corretta ricezione del ricettore.Per fare variate la soglia di avviamento della temperature,fare riferimento al capitolo 54.

La scelta dell'ubicazione della centralina è esseniale per il buon funzionamento del ris-caldamento.

É possible fissarla o posarla sulla sua base.

In ogni caso, posicionarla in un luogo in cui vi è circolazione d'aria ed in cui la famiglia si riunisce regolarmente (salone, sala da pranzo...) per reperire rapidamente qualsiasi cambiamento di temperatura.

Nel caso in cui si decide di fissarla al muro, sarebbe opportuno fissare la centralina a 1,5 metri dal pavimento e almeno a 1 metro da una porta, da una finestra, da un appearecchio domestico o da una fonte di calore (termosifone, camino, TV,...).

Evitare di posizionare il termostato su di un muro soggetto a forti vibrazioni.

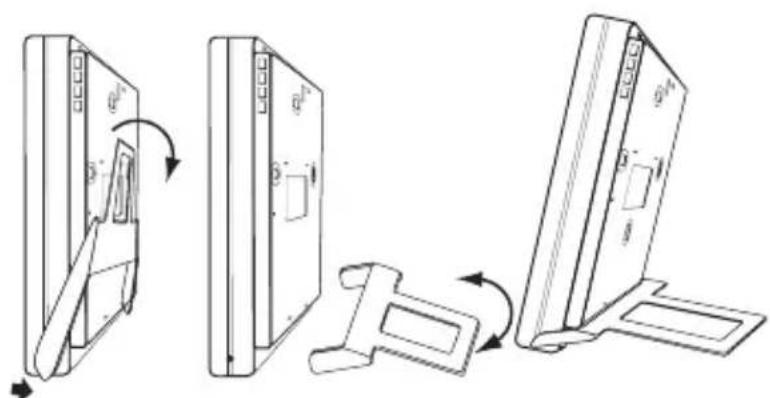

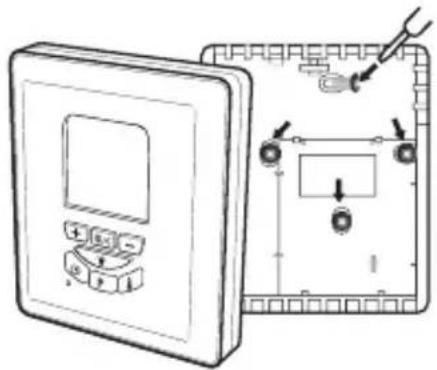

FISSAGIO AL MURO

Togliere la base per fissare l'apparecchio. Aprire l'apparecchio come indicate a pagina 47 e fissare il cappuccio protettivo posteriore al muro, quando richiudere l'apparecchio.

Togliere e ruotare il supporto articolato per il posizionamento.

PREPARAZIONE DELLA CENTRALINA

MOLTO IMPORTANTE: regolare i commutatori prima dell'insertimento delle batterie.

3- Regolare i commutatori

Sul circuito stampato della centralina si trovau un gruppo di 3 piccoli commutatori.

- Commutatori 1 e 2: ampiezza di temperatura

• Ampiezza: è possibile selezionare un'ampiezza che varia da 1 a 4 gradi.
• Esempio: in caso di programmazione di una temperature di 20 gradi con un'ampiezza=1°, il riscaldamento si avviere quando la temperature raggiungera i 19,5 gradi e si arresterà quando la temperature raggiungera i 20,5 gradi.
  A tale proposito, si prega di fare riferimento allo schema.

1	2	Ampiezza
ON	ON	1°C
OFF	ON	2°C
ON	OFF	3°C
OFF	OFF	4°C

- Commutatore 3: riscaldamento o climatizzatore

ATTENZIONE: è fondamentale operare questa selezione prima dell'insertimento delle batterie.

• Questo commutatore permette di controllare un riscaldamento (posizione ON) o un climatizzatore (posizione OFF).

MESSA IN FUNZIONE

4 - Installare due batterie da 1,5 Volt tipo LR6

Installare 2 batterie da 1,5 Volt LR6 (AA) nel compartimento, rispettoando le polarità indicate sul fondo.

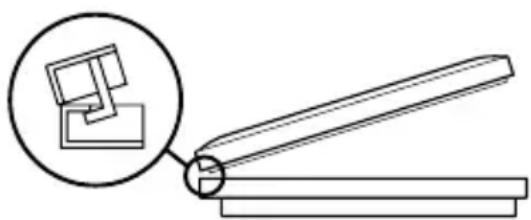

Richiudere il termostato come indicato nel disegno sottostante.

Si avvia la visualizzazione digitale.

INITIALIZAZIONE

5 - Initializzazione

• Il tasto inizializzazione permette di inizializzato il termostato e di annullare tutte le regolazioni più effettuate, maanche di convalidare un'eventuale modifica dei commutatori.

N.B.: in modalità regolazione o programmazione, la visualizzazione ritorna in modalità stand-by se non viene azionato alcun tasto per 10 secondi.

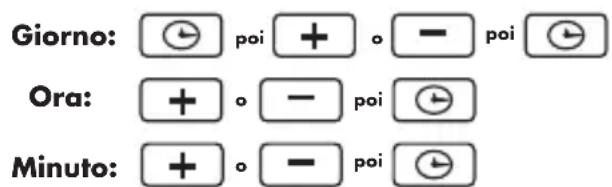

6- Regolazione giorno e ora

• Premere il tasto «regolazione orologio»

N.B.: il giorno 1 equivale al lunedi ed il giorno 7 alla domenica.

Il giorno lampeggia. Selezionare il giorno premendo i tasti + o -,quindi convalidare con il tasting orologic.

• La visualizzazione dell'ora lampeggia. Selezionare l'ora premendo i tastingi +9 -\ quindi convalidare con il tastingo orologio.

• La visualizzazione dei minuti lampeggia. Selezionare i minuti premendo i tasti + o -\ quando convalidare con il tasting orologio.

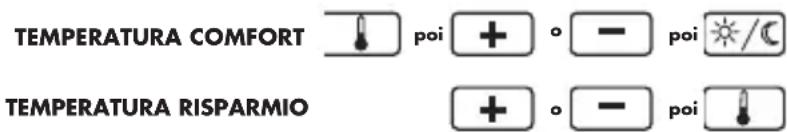

7 - Regolare le temperature di comfort e risparmio

Queste temperature corrisponderanno ai symboli 日 / e saranno inserte automaticamente al momento della programmazione.

N.B.: il passo di regolazione della temperatura è di 0,5^ .
Generalmente le temperature comfort vengono utilizzate in presenza dell'utente, e quella risparmio durante la notte o in sua assenza.

• Premere sul tasto di regolazione delle temperature appare il symbolo , che rap-.
  presenta la temperatura comfort, con una temperatura preregolata di 21^ . Per augmentarla o diminuirla, premere sui tasti + o -

• Regolare la temperatura risparmio: premere il tasto Confort/Risparmio 12 appare il significato, che rappresenta la temperatura risparmio, con una temperatura preregolata a 18^ . Per augmentarla o diminuirla, premere sui tasti + d -

PRESENTAZIONDEI PROGRAMMI

Il termostato da ambiente possie de 9 programmi, di cui 6 preselezionati (da 1 a 6) e 3 personalizzabili (da 7 a 9), più una posizione anti gelo.

E possibie scegliere un programma per agli giorni della settimana, per tutti i giorni, dal lunedi al venerdi o per il week-end.

8 - I diversi programmi

N.B.: quosti 6 programmi utilizzeranno le temperature comfort e risparnio precedentente selezionate.

La temperatura comfort è rappresentata per fascia oraria nella parte inferiore dello schermo su un istogramma con un segmento nero, e la temperatura risparmio con l'assenza di segmento.

• Prog. 1: temperatura comfort continua - Per mantenere una temperatura comfort durante 24 ore.

• Prog. 2: temperatura risparmio continua - Per Maintainere una temperatura risparmio durante 24 ore.

• Prog. 3: comfort dalle 6 alle 23 - Selezionare nel caso in cui si resti a casaolta la giornata.

• Prog. 4: comfort delle 6 alle 8 e dalle 17 alle 23 comfort il mattino presto e la sera - Selezionare se, per esempio, si esce per andare al lavoro la mattina e si trascorre la serata a casa.

• Prog. 5: comfort dalle 6 alle 8, dalle 11 alle 13 e dalle 17 alle 23; il mattino presto, il pomeriggio e la sera. Selezionare se si esce per andare al lavoro la mattina, si rientra per pranzo a mezzogiorno e si trascorre la serata a casa.

• Prog. 6: comfort dalle 6 alle 8 e dalle 12 alle 23; comfort la mattina presto ed il pomeriggio. Concepito appositamente se siesce per andare al lavoro la mattina e si trascorre il pomeriggio a casa (specialmente il mercoledi per la giornata dei bambini).

• Prog dalle 7 alle 9: personalizzabili - è possible definire autonomamente quosti programmi, facendo riferimento al capitolo seguente.
• Posizione anti gelo ed arresto del riscaldamento. Concepito appositamente per una modalità anti gelo e per mantenere una temperatura minima di 7^ . Utilizzato in caso di assenze pro lungate in inverno o se si desidera arrestare il riscaldamento.

54 SCELTA DI UN PROGRAMMA PREDEFINITO O PERSONALIZZABILE

9 - Scelta di un programma in funzione del giorno

Promemoria: il giorno 1 equivale al lunedi ed il giorno 7 alla domenica

• Premere il tasto PROG, il giorno di applicazione del programma 1 lampeggia.
• Utilizzando i tasti + e - , selezionare il giorno o il periodo ai quali si desidera applicare il programma.

Esempio: 1, 2, 3, 4, 5, 6 e 7 appaiono, per l'applicazione del programma a tutte la settimana.

• Premere nuovamente P , il numero del programma lampeggia.

Esempio:Programma7

Premere i tasti +e -per selezionare il programma 7 (P7).

• Premere nuovamente il tasting per far lampeggiare il primo segmento dell'istogramma corrispondente all'ora zero.

N.B.: iniziamente l'istogramma che rappresenta la selezione delle temperature comfort/risparmio è preregolato a temperatura comfort per i programmi da 7 a 9 (overno presenza del segmento nero con il pittogramma sole).

Consiglio: si consiglia di scrivere preliminarmente il proprio programma su un foglio, per determinare le fasce orarie comfort e risparmio.

• Premere i tasti + e - per spostarsi lungo la barra. Il cursore lampeggiante è completato alla visualizzazione oraria corrispondente, per facilitare lagettura.
• Per selezionare la o le fasce orarie in cui si desidera la temperatura risparmio, portare il cursore lampeggiante sul segmento da modificare e premere il tasto Comfort/risparmio. Il segmento selezionato viene cancellato ed il cursore passa all'ora successiva.
• Per convalidare il programma: premere il tasto (Prog) o attendere 10 secondi, trascorsi i quali la visualizzazione torna alla modalità stand-by.

Promemoria:

la sigla corrisponde alla temperatura di comfort e la sigla alla temperatura di risparmio.

Esempio : comfort dalle 4 alle 8; dalle 12 alle 13 e dalla 18 alle 21.

UTILIZZO

In modalità stand-by, lo schermo visualizza giorno, ora e programma in corso, con il tipo di temperatura selezionata e la temperature ambiente.

N.B.: all'avvio del termostato appeare il symbolo X che scompare all'arresto.

10 - Modalita automatica

Per default, il termostato entra in modalità automatica ed esgue i programmi selezionati.

11 - Cambiamento momentaneo da temperatura risparmio a temperatura comfort o viceversa

• Il programma cui estere arrestato in qualsiasi momento, per cancellare il tipo di temperatura in corso.
• Ad esempio, se il programma in corso è in modalità temperatura comfort premere il tasto Comfort / risparmio per passare alla modalità risparmio. In questo modo si diminuira la temperature.
• I simboli e risparmio c appaioni per segnalare il passaggio alla modalità manuale.
• Il termostato restera in modalità risparmio, e tornerà alla modalità automatica quando si rrepresenterà la prossima fascia oraria di temperature risparmio del programma che era in corso.
  Per tornare alla modalita automatica premere 1 volta il tasto

• In qualsiasi momento è possible aumento o diminuire manualmente la temperatura.
  Ad esempio: è in corso il programma comfort con una temperatura programmata a 21^ . Si decide di aumento la temperature a 23^ .
• Premere su uno dei tasti+ fino a visualizzare 23^ . Appare il simbolo. Il termostato regolare la temperatura a 23^ e tornerà alla modalità automatica quando si ripresenterà la prossima fascia oraria di temperatura risparmio del programma che era in corso. Il simbolo scompare.

Per tornare manually alla modalità automatica, premere due volte il tasto Comfort/risparmio. La spia manuale compare sullo schermo.

N.B.:靼 la visualizzazione torna in modalità stand-by ed il symbolo restà visualizzato, per segnalare che si è in modalità manuale. É possible ricordare in agli giorni nella temperature forzata, premendo una volta i tasti + o - en quale相对较 molto.

13 - Messa in funzione anti gelo

Premere contemporaneamente i tasti

Il programma scompare ed appeare il symbolo anti gelo *

Per disattivare la funzione anti gelo, premere uno dei tasti della tastiera. Il termostato tornerà in modalità automatica sull'ultimo programma selezionato.

TEMPORIZZAZIONE DI COMANDO DI AVVIO

Per proteggere ed evitare di avviare il motore della pompa di circolazione con cadenza troppo ravvicinata, il termostato invia l'informazione al ricettore soltanto agli minuto.

ARRESTO DEL RISCALDAMENTO

Il ricettore del termostato è dotato di un interrottore che permette di arrestare il dato di riscaldamento. Permette quindi in estate di lasciare in funzionamento soltanto l'acqua calda.

SOSTITUZIONE DELLE BATTERIE

In normali condizioni di utilizzo, le batterie durano circa 1 anno.

Quando appare il symbolo è necessario sostuire le batterie. Aprire quando l'apparecchio e sostuire le batterie usate.

Il termostato è dotato di una energia di preservare i programmi per 15 secondi, consentendo così la sostituzione dellepile.

Riportare le batterie usate presso il proprio rivenditore, o gettarle in un contentatore apposto per il recupero delle batterie

MANUTENZIONE

Non utilizzato mai detergenti o solventi per pulire il termostato alla filo. Utilizzato un panno morbido umido, ed asciugare immediamente l'apparecchio con un panno asciutto.

PROMEMORIA

Colore dei fili di collegamento

I conduttori elettrici si distinguuno per i colori:

• Marrone o rosso... Fase elettrica di alimentazione generale,
• Blu o nero... Neutro elettrico di alimentazione generale,
  Giallo/Verde Terra di alimentazione generale.

Importante: questi colori sono forniti a titoloindicativo.

Il suo impianto più essere differente: in tal caso, non esiti a contattare un elettricista o a testare i fili con un cacciavite tester (ché si accende sulla fase) o di un multimetro.

Potenza

Prima di qualiasi installazione è opportuno verificare che la potenza dell'elemento di riscaldamento

(caldaia, relé elettrico) non superi la potenza ammissibile per il ricettore del termostato.

Sui nostri termostati, tale indicazione è fornita come segue:

Potere di interruzione: 230 V - 16(8) A max 3680 W

La potenza dell'elemento di riscaldamento è indicata sulla piastra segnaletica e sull'avventenza.

CARATTERISTICHE

Rif.: 840220

Alimentazione: 2 batterie da 1,5 Volt tipo LR6 (AA)

Frequenza 434MHz

Portata 100 metro in campo libero

Frequenza di trasmissione tra termostato e ricetto: agli mn

Frequenza di misurazione della temperatura: ogni 10 s

Numero di programmi: 9 di cui 3 personalizzabili e 6 preprogrammati

Posizione anti gelo: 7^ minimo

Temporizzazione di illuminazione: 15 s

Fascia di regolazione: da 7^ a 30^

Visualizzazione per 0,5^

Potere di interruzione: 16 (8) Ampere

Potenza resistiva: 3680 W

Potenza resistiva: 1840 W

Spia di usura delle batterie

Soglia di attivazione regolabile da 1^ a 4^

CONDITIONI DI GARANZIA

Questo prodotto è garantito 2 anni contro tutti i difetti di materiale o di fabbricazione nell'ambito di un normale utilizzato e nel rispetto delle raccomandazioni d'impiego.

Nel periodo della durata della garanzia dovrete provedere a munirvi del giustificativo d'acquisto (scontrino o buono di garanzia) che vi sare richiesto in caso doveste riconsegnare il prodotto al rivenditore.

La garanzia non copre né il deterioramento derivante da un utilizzo anomalo o improprio, né i anni dovuti a sovraccarico elettrico o a fulmini. L'apertura degli appearecchi o la loro modifica da parte degli utenti comporta la cessione della garanzia.

La responsabilità del Gruppo Otio si limita alchio dei prodotti riconosciuti difettosi o alla loro riparazione, ma non si estende in alcun caso alle consequences derivanti della messa in funzione, dal loro utilizzo, dal loro non funzionamento o alla cattiva manutenzione.

Il Gruppo OTIO si riserva il diritto di modificare, in qualsiasi momento, nell'interesse del consumatore, le caratteristiche o i componenti dei propri prodotti sulla preavviso.

Il presente prodotto e lepile che esso utilizza possono contentere delle sostenze potenzialmente nocive per I'ambiente e la salute umana. Fate attenzione: rispettoe le norme in vigore nongettando ne il prodotto ne le pille esaurite nei rifiuti domestici, ma nei rispetti contensori di raccolta appositamente previsti dall'amministrazione locale o dal rivenditore.

Sostituire tutte le batterie allo stesso tempo, alla mischiare le batterie vecchie con quale nuove» Altrimenti alcune batterie potrebbero impiegarsi per troppo tempo ed arrivare perfino a perdere il liquido.
