MODE D'EMPLOI Profi S Güde

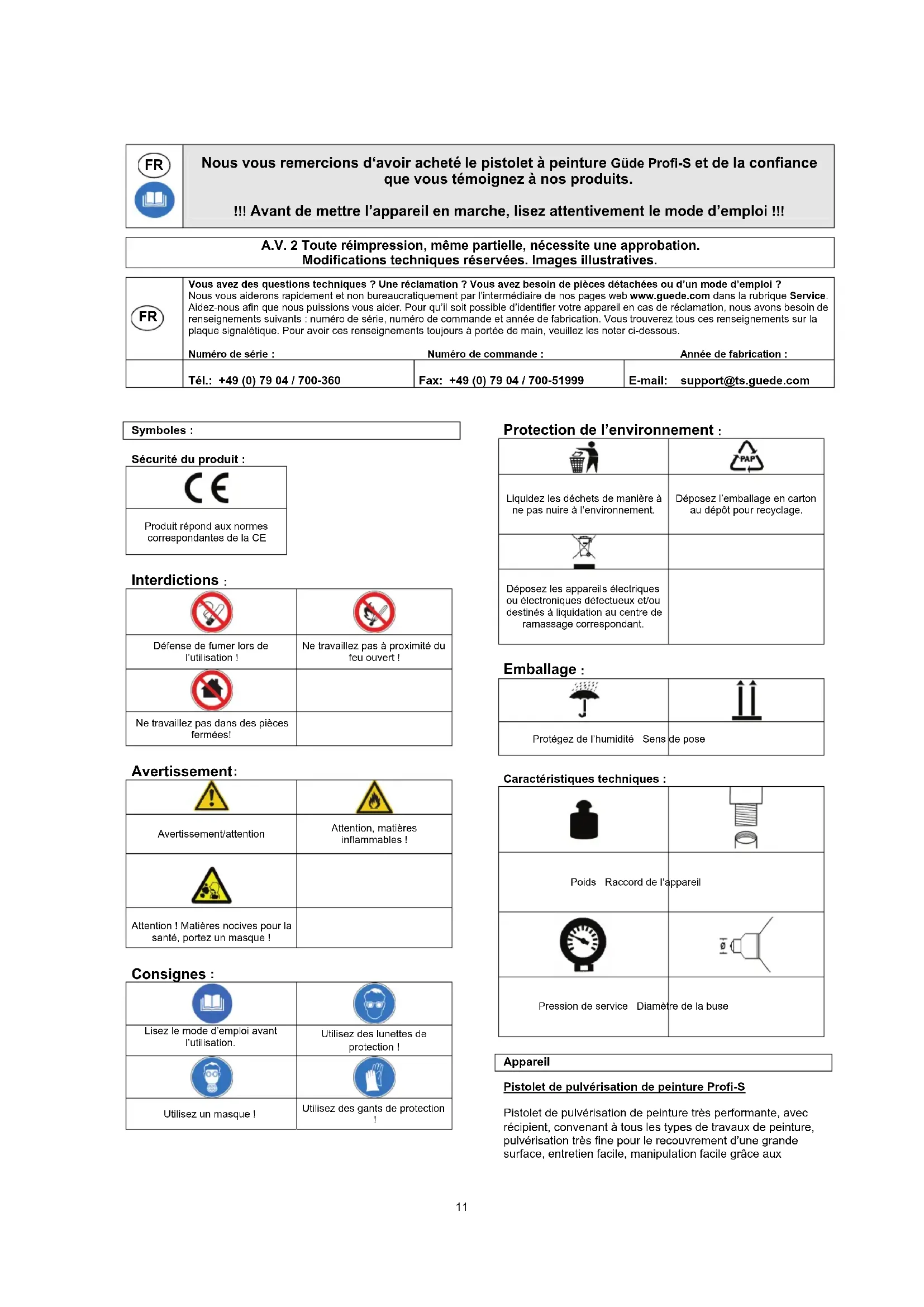

10FR Nous vous remercions d‘avoir acheté le pistolet à peinture Güde Profi-S et de la confiance que vous témoignez à nos produits. !!! Avant de mettre l’appareil en marche, lisez attentivement le mode d’emploi !!! A.V. 2 Toute réimpression, même partielle, nécessite une approbation. Modifications techniques réservées. Images illustratives.

Vous avez des questions techniques ? Une réclamation ? Vous avez besoin de pièces détachées ou d’un mode d’emploi ? Nous vous aiderons rapidement et non bureaucratiquement par l’intermédiaire de nos pages web www.guede.com dans la rubrique Service. Aidez-nous afin que nous puissions vous aider. Pour qu’il soit possible d’identifier votre appareil en cas de réclamation, nous avons besoin de renseignements suivants : numéro de série, numéro de commande et année de fabrication. Vous trouverez tous ces renseignements sur la plaque signalétique. Pour avoir ces renseignements toujours à portée de main, veuillez les noter ci-dessous. Numéro de série : Numéro de commande : Année de fabrication :

Symboles : Sécurité du produit : Produit répond aux normes correspondantes de la CE Interdictions

Défense de fumer lors de l’utilisation ! Ne travaillez pas à proximité du feu ouvert !

Ne travaillez pas dans des pièces fermées!

Attention ! Matières nocives pour la santé, portez un masque !

Lisez le mode d’emploi avant l’utilisation. Utilisez des lunettes de protection ! Utilisez un masque ! Utilisez des gants de protection

Protection de l’environnement

Liquidez les déchets de manière à ne pas nuire à l’environnement. Déposez l’emballage en carton au dépôt pour recyclage.

Déposez les appareils électriques ou électroniques défectueux et/ou destinés à liquidation au centre de ramassage correspondant.

Protégez de l’humidité Sens de pose Caractéristiques techniques :

Poids Raccord de l‘appareil

Pression de service Diamètre de la buse Appareil Pistolet de pulvérisation de peinture Profi-S Pistolet de pulvérisation de peinture très performante, avec récipient, convenant à tous les types de travaux de peinture, pulvérisation très fine pour le recouvrement d’une grande surface, entretien facile, manipulation facile grâce aux 11éléments de commande placés judicieusement sur la poignée. Le pistolet de pulvérisation est un appareil idéal pour le traitement des surfaces (surface peinte) de véhicules à moteur ou également pour l’utilisation à domicile. Ce pistolet haute pression se distingue par l’air circulant et le pulvérisateur réglable. Ainsi, le pistolet permet une large utilisation. La livraison inclut un récipient à dépression en aluminium de 1 000 cm

Déclaration de conformité de la CE Nous, Güde GmbH & Co. KG Birkichstraße 6, 74549 Wolpertshausen, Allemagne, Déclarons par la présente que les appareils indiqués ci-dessous répondent du point de vue de leur conception, construction ainsi que de leur réalisation mise sur le marché, aux exigences fondamentales correspondantes des directives de la CE en matière de sécurité et d’hygiène. Cette déclaration perd sa validité après une modification de l’appareil sans notre approbation préalable. Désignation des appareils : pistolet de pulvérisation de peinture Profi S N° de commande : 40140 Date/Signature du fabricant: 01.07.2008 Titre du signataire : monsieur Arnold, gérant Directives de la CE applicables: Directive EU 98/37/EG Normes harmonisées applicables : DIN EN 292 DIN EN 1953 Contenu du colis Pistolet de pulvérisation de peinture Récipient à dépression Clé à côtes plates Brosse Mode d‘emploi Description de l‘appareil (fig. I)

1. Tête de pulvérisation

2. Régulateur de quantité d’air

3. Régulateur de quantité de peinture

5. Raccord d’air comprimé

6. Régulateur de pression d’air

7. Récipient à peinture

Garantie Selon le bulletin de garantie joint. Consignes de sécurité importantes Les vapeurs toxiques formées lors de l’application de certaines matières peuvent engendrer l’intoxication et nuire gravement la santé. Par conséquent, utilisez toujours des lunettes de protection, des gants de protection et un masque pour éviter l’intoxication par les vapeurs, dissolvants et peintures pouvant rentrer en contact avec vos yeux et peau. N’utilisez en aucun cas de l’oxygène, gaz inflammables ou autres gaz en bouteille en tant que source d’énergie, vous pourriez provoquer l’explosion ou blesser gravement des personnes. Les matières volatiles ou dissolvants peuvent brûler. Utilisez l’appareil uniquement dans des pièces bien ventilées et éviter toute source inflammable (par exemple, évitez de fumer, la flamme ouverte et autres sources similaires). Débranchez l’appareil du tuyau pneumatique vant l’entretien, immédiatement après l’arrêt de l’appareil, après une coupure de courant ou en prévention d‘une mise en marche accidentelle de l’appareil. Il est recommandé de monter une soupape à boulet à proximité du raccord du tuyau d’air au pistolet. Il est nécessaire d’utiliser uniquement de l’air comprimé pur, sec et réglable, réglé sur 3,0 à 4,0 bars. Il est interdit de dépasser la pression maximale de 8.3 bars (120 psi). N’utilisez jamais des dissolvants homogénéisés par l’hydrocarbure, qui provoquent une réaction avec les pièces en aluminium ou en zinc et peuvent former des composés chimiques. Avant de mettre l’appareil en marche, contrôlez si toutes les vis et capots sont correctement serrés et si les raccords sont étanches. Avant l’application de la peinture, assurez-vous qu’il est possible de bouger librement l’amorceur et la buse. Le pistolet à peinture doit être utilisé uniquement à des fins pour lesquelles il a été conçu. Utilisez exclusivement des pièces détachées d’origine (buses et accessoires), recommandées par le fabricant. Veillez à ce que le lieu de travail soit bien ventilé lors de l’utilisation du pistolet ! Portez toujours une tenue de protection (lunettes de protection, masque respiratoire, protection de l’audition) ! Ne dirigez jamais le pistolet vers d’autres personnes ou vers vous-mêmes, vous pourriez provoquer des blessures graves. Débranchez le pistolet uniquement lorsqu’il n’est plus sous pression, les tuyaux pneumatiques éjectés peuvent provoquer des blessures graves. Respectez toutes les consignes de sécurité indiquées dans ce mode d’emploi, y compris les pictogrammes figurant dans le chapitre “Symboles“, les consignes dans le chapitre “Montage et première mise en marche“ et „Entretien et soins“ ! Comportez-vous de façon responsable envers d’autres personnes ! Qualification Mis à part l’instruction détaillée par un spécialiste, aucune autre qualification spécifique n’est requise. Âge minimal L’appareil peut être utilisé uniquement par des personnes de plus de 16 ans. Exception faite des adolescents manipulant l’appareil dans le

12cadre de l’enseignement professionnel sous la surveillance du formateur. Formation L’utilisation de l’appareil nécessite uniquement l’instruction par un spécialiste, éventuellement par la notice. Une formation spéciale n’est pas nécessaire.

Caractéristiques techniques Contenance du récipient : 1 litre Pression de service : 3-6 bars Consommation d’air : 250l/min Ø de la buse : 1,8 mm Raccord : ¼ “ IG Poids : 1,5 kg

Stockage Si vous n’utilisez pas les outils pneumatiques, débranchez- les. Stockez toujours l’appareil dans un endroit sec. Montage et première mise en service (fig. III) Après le déballage, contrôlez si l’appareil n’a pas été endommagé lors du transport. Avant la mise en marche, veillez à ce que toutes les vis, raccords, etc. soient bien serrés. Mélangez et diluez la peinture selon les consignes du fabricant. La plupart des peintures sont plus faciles à utiliser lorsqu’elles sont correctement diluées. Avant l’utilisation il est recommandé de filtrer la peinture. Remplissez le récipient au ¾. Ne dépassez en aucun cas la pression maximale du pistolet ou d’autres composants de système pour compression ! Veillez à ce que le récipient à dépression soit correctement fermé et le tuyau à air solidement raccordé au pistolet. Préparez un morceau de carton que vous pourrez utiliser lors du réglage. Ne dirigez jamais le pistolet vers d’autres personnes ou vers vous-mêmes, vous pourriez provoquer des blessures graves. À présent, raccordez le pistolet (voir fig. III) à la source d’air comprimé. Lors de la mise en marche du compresseur, contrôlez la densité de la matière, orientez le pistolet vers le carton et pressez plusieurs fois l‘amorceur. Si la matière est trop épaisse, ajoutez un peu de dissolvant, mais soyez très prudents, ne vous écartez pas de la densité de la matière recommandée par le fabricant. Réglage (fig. I) + (fig. II) La forme de pulvérisation, la quantité d’entrée et l’aspec général de la couche de peinture peuvent être réglés comme suit : En tournant le régulateur de quantité d’air (2) il est possible d’obtenir une pulvérisation de forme ronde ou elliptique. La rotation du régulateur de quantité de peinture (3) à droite permet de réduire la quantité de sortie de peinture. La rotation à gauche permet d’augmenter la quantité de liquide pulvérisé. La rotation du régulateur de pression d’air (6) à droite permet de réduire la quantité d’air, la rotation à gauche permet de l’augmenter. (fig. II)

• Pulvérisation K incorrecte. L’épaisseur de la couche lors des mouvements pendulaires varie de trop.

• Pulvérisation L est correcte. Appliquez toujours uniformément „pulvérisation mouillé sur le mouillé“.

• Vous obtiendrez une pulvérisation optimale avec une distance d’environ 15-20 cm. Une distance trop petite et les mouvements trop rapides ou trop lents engendrent une pulvérisation incorrecte. Conseil : Prenez un morceau de carton et faites un essai avant chaque travail. Entretien et soins Lors de l’entretien et soins, débranchez l’appareil de la source d’air comprimé. Nettoyez soigneusement le pistolet et traitez-le immédiatement après l‘utilisation. Un pistolet nettoyé assure une future manipulation sans problème. Si vous retirez la buse, il est nécessaire de graisser le filetage et le joint. Vous éviterez ainsi le coincement de la buse. Attention : Ne placez pas le pistolet entier dans du dissolvant. Les buses et l’aiguille de buse sont des pièces à usure rapide, par conséquent ayez toujours à portée de main un set de buse de réserve. Stockez vos outils/appareils pneumatiques uniquement dans des endroits secs. Seul un appareil régulièrement entretenu et traité peut donner satisfaction. Un entretien insuffisant peut engendrer des accidents et des blessures. Suppression des pannes Panne Cause Suppression Pistolet ne pulvérise pas

de la buse bouchée/collé

de la buse défectueuse.

peinture bouché/collé

1. Nettoyez la buse/l’aiguille

3. Nettoyez ou remplacez le

récipient. L’appareil n’est pas alimenté en air comprimé

pneumatique pincé, plié ou défectueux.

1. Contrôlez le tuyau

pneumatique et remplacez-le s’il est défectueux. Le piston ne revient pas complètement, choc à vide

utilisé de façon trop faible ou pas assez longtemps.

par manque de graissage.

1. Utilisez l’appareil de

2. Graissez la surface de

glissement du cylindre.

13Dangers résiduels et mesures de protection

Dangers résiduels mécaniques Risque Description Mesure(s) de sécurité Danger résiduel Éjection de liquides La matière peut jaillir de façon inattendue du pistolet. Portez des lunettes de protection !

Danger du bruit Risque Description Mesure(s) de sécurité Danger résiduel Endommagement de l’audition Une présence prolongée à proximité immédiate de l’appareil/ compresseur peut endommager l’audition. Portez une protection auditive. Danger relatif aux matériaux et autres matières Risque Description Mesure(s) de sécurité Danger résiduel Contact, aspiration Respiration des peintures Travaillez dans des pièces bien ventilées, portez un masque respiratoire. Incendie ou explosion Les peintures sont inflammables Ne fumez pas, pas de feu ouvert.

Manquement aux principes ergonomiques Risque Description Mesure(s) de sécurité Danger résiduel Comportement humain / comportement incorrect Le jet d’air comprimé peut provoquer des blessures graves. Ne dirigez jamais vers les orifices corporels.

Autres dangers Risque Description Mesure(s) de sécurité Danger résiduel Montage incorrect Le tuyau peut se libérer de l’appareil. Vérifiez le raccord de tuyaux avant l’utilisation. Kolaps lors du fonctionnement Objets ou liquides éjectés Tuyau pneumatique éjecté. Débranchez l’appareil uniquement lorsqu’il est sans pression. Glissement, trébuchement et chute des personnes Tuyau pneumatique dans la zone de travail. Retirez toujours le tuyau pneumatique de la zone de travail.

Niveau de puissance acoustique garanti

Autorisé à compiler la documentation technique
