Caractéristique	Détails
Type de projecteur	Projecteur LCD
Résolution	WXGA (1280 x 800)
Luminosité	3000 lumens
Contraste	3000:1
Durée de vie de la lampe	Environ 5000 heures (mode normal)
Connectivité	HDMI, VGA, USB, RCA
Poids	Environ 2,5 kg
Dimensions	320 x 240 x 80 mm
Utilisation recommandée	Présentations, projections de films, utilisation en classe

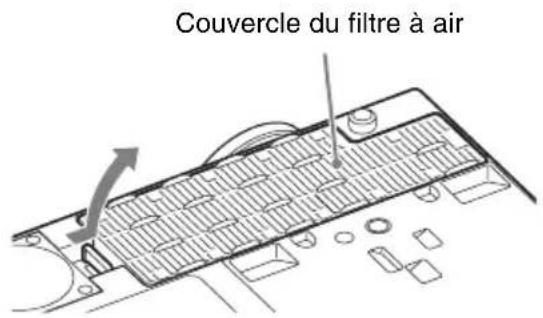

Maintenance	Nettoyage régulier du filtre à air, remplacement de la lampe selon l'utilisation
Sécurité	Ne pas exposer à l'humidité, utiliser uniquement avec les accessoires recommandés
Informations supplémentaires	Garantie de 2 ans, support technique disponible

FOIRE AUX QUESTIONS - VPLEX230 SONY

Pourquoi mon projecteur SONY VPLEX230 ne s'allume-t-il pas ?

Vérifiez que le projecteur est correctement branché et que la prise de courant fonctionne. Assurez-vous également que le câble d'alimentation est en bon état.

Comment ajuster la mise au point de l'image ?

Utilisez la molette de mise au point située sur l'objectif pour affiner la netteté de l'image projetée.

L'image projetée est trop sombre, que faire ?

Vérifiez que le mode d'affichage est correctement réglé. Vous pouvez également augmenter la luminosité dans les paramètres du projecteur.

Comment connecter mon ordinateur au projecteur ?

Utilisez un câble HDMI ou VGA pour connecter votre ordinateur au projecteur. Sélectionnez la source appropriée à l'aide du menu du projecteur.

Le son ne sort pas des haut-parleurs du projecteur, que faire ?

Assurez-vous que le volume du projecteur est augmenté et que le son de votre appareil connecté est également activé. Vérifiez les paramètres audio dans le menu du projecteur.

Comment nettoyer l'objectif du projecteur ?

Utilisez un chiffon doux et sec pour essuyer l'objectif. Évitez d'utiliser des produits chimiques qui pourraient endommager la lentille.

Mon projecteur surchauffe, que dois-je faire ?

Assurez-vous que les évents de ventilation ne sont pas obstrués. Laissez le projecteur refroidir avant de l'utiliser à nouveau.

Comment réinitialiser les paramètres d'usine du projecteur ?

Accédez au menu des paramètres, sélectionnez 'Réinitialiser' et suivez les instructions pour restaurer les paramètres d'usine.

Pourquoi l'image est-elle déformée ou floue ?

Vérifiez l'alignement du projecteur par rapport à l'écran et assurez-vous que la mise au point est correctement réglée.

Comment mettre à jour le firmware du projecteur ?

Visitez le site web de SONY pour télécharger la dernière version du firmware. Suivez les instructions fournies pour effectuer la mise à jour.

MODE D'EMPLOI VPLEX230 SONY

Afin de réduire les risques d'incendie ou d'électrocution, ne pas exposer cet appeareil à la pluie ou à l'humidité.

Afin d'écarter tout risque
d'électrocution, garder le coffret
fermé. Ne confier l'entretien de
l'appareil qu'à un personnel qualifié.

AVERTISSEMENT
CET APPAREIL DOIT ETRE RELIE À LA TERRE.

AVERTISSEMENT

Lors de l'installation de l'appareil, incorporer un dispositif de coupure dans le câblage fixe ou brancher la fiche d'alimentation dans une prise murale facilement accessible proche de l'appareil. En cas de problème lors du fonctionnement de l'appareil, enclencher le dispositif de coupure d'alimentation ou débrancher la fiche d'alimentation.

ATTENTION

À propos du connecteur LAN
Par mesure de sécurité, ne raccordez pas le connecteur pour le câblage de péripériques pouvant avoir une tension excessive à ce port.

AVERTISSEMENT

1 Utilisez un cordon d'alimentation (cable secteur à 3 fils)/fiche femelle/fiche maje avec des contacts de mise à la terre conformes à la réglementation de sécurité locale applicable.

2 Utilisez un cordon d'alimentation (cable secteur à 3 fils)/fiche femelle/fiche maje avec des caractéristiques nominales (tension, ampérage) appropriées.

Pour toute question sur l'utilisation du cordon d'alimentation/fiche femelle/fiche male ci-dessus, consultez un technician du service après-vente qualifié.

IMPORTANT

La plaque signalétique se situe sous l'ordinateil.

Pour les clients au Canada CANICES-3 (B)/NMB-3(B)

Pour les clients en Europe

Ce produit a eté fabriqué par ou pour le compte de Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japon. Toutes les questions relatives à la conformité des produits basées sur la législation européen doivent être adressées à son représentant, Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Allemagne. Pour toute question relative au Service Àpres-Vente ou à la Garantie, merci de bien vouloir vous référer aux coordonnées qui vous sont communiquées dans les documents « Service (SAV) » ou Garantie.

Précautions

Sécurité

Assurez-vous que la tension de service de votre projecteur est identique à la tension locale. Si un adaptateur de tension est nécessaire, informez-vous auprès d'un technicien Sony agreé.
- Si du liquide ou un objet solide pénétre dans le coffret, débranchez l'appareil et faites-le vérifier par un technicien Sony/agréé avant de poursuivre l'utilisation.
- Débranchez le projecteur de la prise murale en cas de non-utilisation pendant plusieurs jours.
- Pour débrancher le cordon, le tirer par la fiche. Ne tirez jamais sur le cordon lui-même.
- La prise murale doit se trouver aproximé du projecteur et estre facile d'accès.
L'appareil demeure connecté à la source d'alimentation secteur tant qu'il est branché sur la prise murale, et ce même si l'appareil est eteint.
- Ne regardez pas dans l'objet lorsque la lampe est allumée.
- Ne mettez pas la main et ne posez aucun objet pres des orifices de ventilation; l'air qui s'en échappe est très chaud.
- Prenez garde de ne pas vous Coincer les doigts dans les pieds avant (réglables) lorsque vous reglez la hauteur de l'appareil. N'exercez pas de pression forte sur le dessus de l'appareil alors que les pieds avant (réglables) sont déployés.
- Evitez d'utiliser un cordon prolongateur à faible tension, car cela risquerait de causeur un court-circuit et un accident matériel.
- Prenez garde de ne pas vous coincer les doigts entre l'appareil et la surface du plancher lorsque vous déplacez le projecteur alors qu'il est installé sur le plancher.
- Ne déplacez pas le projecteur lorsqu'il est sous tension et que le couvercle du cabinet est ouvert.

• N'installez pas l'appareil pres d'une source de chaleur telle qu'un radiateur ou un conduit d'air, ou dans un emplacement exposé directement à la lumière du soleil, très poussièreux ou humide, ou sujet à des vibrations mécaniques ou chocs.
• N'installez jamais le projecteur au plafond et ne le déplacez jamais par vos propres moyens. Veillez à vous adresser à un technicien Sony/agréé (service payant).
• Si les orifices de ventilation sont obstrués, la chaleur interne augmente et peut entraîner un incendie ou endommager l'appareil. Pour assurer la circulation correcte de l'air et éviter toute surchauffe interne, appliquez les recommendations suivantes :
• Laissez de l'espace libre autour de l'appareil (page 4).

• Evitez de recouvrir les orifices de ventilation (evacuation/admission).

• Ne posez pas l'appareil sur des surfaces telles que sa feuille d'emballage, un linge doux, des journaux, un tapis ou des bouts de papier. Ces matériaux risqueraient d'obstruer les orifices de ventilation.

• Ne placez aucun objet juste devant l'objet pour éviter de bloquer la lumière durant la projection. La chaleur provenant de la luzière risque de les endommager. Utilisez la touche de masquage d'image pour couper l'image.

• N'utilisez pas la barre de sécurité comme antivol lors du transport ou de l'installation de l'appareil. Si vous soulevez ou accrochez l'appareil au moyen de la barre de sécurité, il risque de tomber et d'être endommaged, voire de provoquer des blessures.

Pour les revendeurs

• Vous doivent fermer le couvercle du cabinet solidement lors de l'installation au plafond.

Précautions de sécurité relatives à l'installation de l'appareil au plafond

• N'installez jamais le projecteur au plafond et ne le déplacez jamais par vos propres moyens. Veillez à vous adresser à un technicien Sony/agréé (service payant).
• Lorsque vous installez l'appareil au plafond, veillez à utiliser un fil de sécurité, par exemple, pour l'empêcher de tomber. Confiez l'installation à un professionnel ou à un installateur experimenté.

Installation

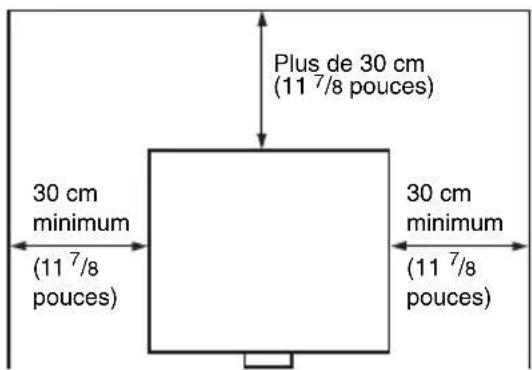

• Lorsque vous installez l'appareil, laissez un espace entre celui-ci et les murs, etc. comme illustré.

• Evitez d'utiliser l'appareil s'il est incliné de plus de 15 degrés par rapport à l'horizontal.

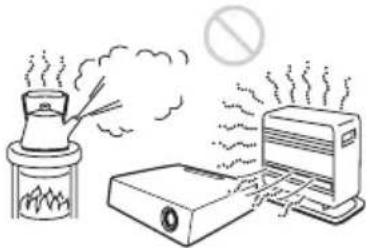

• Evitez d'utiliser l'appareil dans un endroit très chaud, très humide ou très froid.

• Evitez d'installer l'appareil dans un endroit exposé directement au flux d'air froid ou chaud d'un climatisationur. L'installation dans un tel lieu peut engendrer une defaillance de l'appareil à cause de la condensation de l'humidité ou d'une hausse de température.

• Evitez d'installer l'ordinate dans un endroit situé à proximé d'un détecteur de chaleur ou de fumée. Cela risquérait de provoquer une défaillance du détecteur.

• N'installez pas le projecteur dans un environnement très poussieurs ou enfume. Le filtré à air pourrait se colmater avec, pour résultat, un dysfonctionnement ou des dommages du projecteur.

• Si l'appareil est utilisé à une altitude de 1500 m ou plus, réglez l'options « Mode haute altit. » sur « On » dans le menu Installation. Si ce réglage du mode n'est pas effectué alors que l'on utilise l'appareil à haute altitude, des effets négatifs peuvent s'ensuivre, tels qu'une baisse de fiabilité de certains composants.
• Reglez correctement « Attitude installation » dans le menu Installation pour respecter l'angle d'installation. Le composant risque de manquer de fiabilité si vous continuez d'utiliser un réglage incorrect.

Nettoyage de l'objectif et du boîtier

Veillez à débrancher le cordon d'alimentation de la prise secteur avant de proceder au nettoyage.
- Si vous frottez l'appareil avec un chiffon sale, vous risquez de le rayer.
- Si l'appareil est exposé à des substances volatiles telles que des insecticides, ou en cas de contact prolongé avec un produit en caoutchouc ou en résine vinylique, l'appareil risque de se déterminer ou de perdre son revêtement.

• Ne touchez pas l'objet avec les mains nues.
• Nettoyage de la surface de l'objet: Essuyez delicatement l'objet avec un chiffon doux, notamment un chiffon de nettoyage pour vitres. Les taches tenaces peuvent être éliminées avec un chiffon doux légarement humide. N'utilisez jamais de solvant tel qu'alcool, benzène, diluant ou détergent acide, alcalin ou abrasif, pas plus qu'une lingette de nettoyage chimique.
  Nettoyage du boitier: Nettoyez delicatement le boitier avec un chiffon doux. Les taches tenaces peuvent etre eliminées avec un chiffon doux légarement impregné d'une solution détergente neutre et tordu. Ensuite, essuyez avec un chiffon doux et sec. N'utilise jamais de solvant tel qu'alcool, benzène, diluant ou détergent acide, alcalin ou abrasif, pas plus qu'une lingette de nettoyage chimique.

Éclairage

Pour une qualité d'image optimale, la face avant de l'écran ne doit pas être directement exposée à une source déclairage ou au rayonnement solaire.

Écran

Si un écran à surface inégale est utilisé, il se peut, dans de rares cas, que des motifs de lignes apparaissent sur l'écran suivant la distance qui sépare l'écran de l'appareil ou suivant le taux de grossissement du zoom. Il ne s'agit pas d'un dysfonctionnement de l'appareil.

Ventilateur

Le projecteur est doté de ventilateurs qui empêchent la température interne d'augmenter et qui peuvent donc générer du bruit. Ceci est un résultat normal du processus de fabrication et n'est pas le signe d'un dysfonctionnement. Toutefois, en cas de bruit anormal, adressez-vous à un technicien Sony/agréé.

Lampe

La lampe utilisée comme source de lumière contient du mercure dont la pression interne est très élevée. Une lampe au mercure à haute pression présente les caractéristiques suivantes :

• La luminosité de la lampe diminue au fil de son'utilisation.
• La lampe peut cesser de fonctionner avec un bruit violent sous l'effet d'un chocol, d'un dégât ou de la détérioration causée par le temps. La lampe peut cesser de briller et sauter.
• La longévite est propre à chaque lampe et varie selon ses conditions d'utilisation. Il est donc possible qu'elle cesse de fonctionner ou qu'elle ne s'allume plus, même avant le terme de la période de remplacement spécifique.
• Elle peut aussi cesser de fonctionner au-delà de la période de remplacement prévue. Remplacez la lampe par une neue des que possible si un message apparait sur l'image projetée, même si la lampe s'allume toujours normalement.

Transport

Cet apparéil est un équipement de précision.
Lors du transport de l' apparéil, ne le soumettez pas à des choses ou ne le laissez tomber. Ceci peut endommager l' apparéil.

Projecteur LCD

Le projecteur LCD est fabriqué au moyen d'une technologie de haute précision. Il se peut toutefois que vous constatiez que de petits points noirs et/ou lumineux (rouges, bleus ou verts) apparaisent continulement sur le projecteur LCD. Ceci est un résultat normal du processus de fabrication et n'est pas le signe d'un dysfonctionnement. Si vous utilisez plusieurs projecteurs LCD pour projeter sur un écran, la reproduction des couleurs peut varier selon les projecteurs, même s'ils sont du même modèle. Ceci est dû au fait que l'équilibre des couleurs peut être réglé différemment sur les projecteurs.

Remarque concernant la condensation

Si la pièce dans laquelle le projecteur est installé subit de brusques changements de températures ou si vous déplacez le projecteur d'un endroit froid à un endroit chaud, de la condensation peut se former à l'intérieur du projecteur. Étant donné que la condensation peut provoquer un dysfonctionnement, réglez la température de votre climatisation avec précaution. Si de la condensation se forme, laissez le projecteur allumé pendant deux heures avant de l'utiliser.

Sony ne peut être tenue responsable de tout dommage, de chaque nature que ce soit, resultant d'une incapacité àmettre en place des mesures de sécurité adaptées pour les dispositifs de transmission, de fuites de données inévitables dues aux specifications de transmission ou de tout autre problème de sécurité.

Remarques

• Vérifiez toujours que l'appareil fonctionne correctement avant l'utilisation. Sony n'assumera pas de responsabilité pour les dommages de chaque sorte qu'ils soient, incluant mais ne se limitant pas à la compensation ou au remboursement, à cause de la perte de profits actuels ou futures suite à la défaillance de cet apparéil, que ce soit pendant la période de garantie ou après son expiration, ou pour toute autre raison qu'elle qu'elle soit.
• Sony n'assumera pas de responsabilité pour les réclamations, qu'elle qu'elles soient, effectuees par les utilisateurs de cet appeareil ou par des fierces parties.
• Sony n'assumera pas de responsabilité pour la cessation ou l'interruption de tout service lié à cet apparéil, résultat de chaque circonstance que ce soit.

Vérification des accessoires fournis

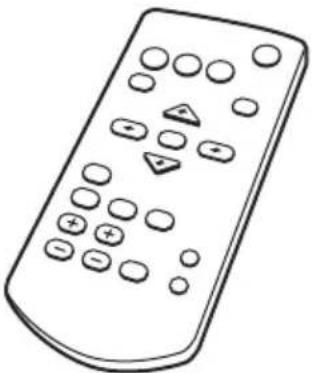

Télécommande RM-PJ8 (1)

Pile au lithium (CR2025) (1)

La pile est déjà en place. Avant d'utiliser la télécommande, retirez la feuille de plastique isolante.

Cordon d'alimentation secteur (1)

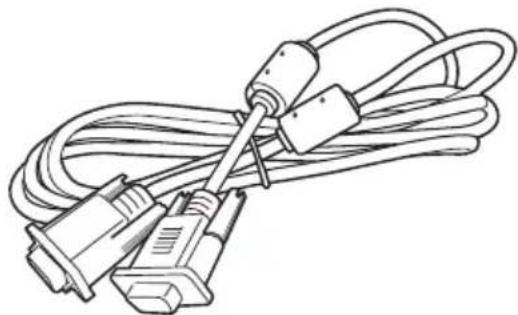

Cable Mini D-sub à 15 broches (1,8m) (1)

Guide de referencia rapide (ce manuel) (1) Mode d'emploi (CD-ROM) (1)

Utilisation des manuels sur CD-ROM

Insérez le CD-ROM fourni dans le lecteur de CD-ROM de votre ordinateur; le CD-ROM démarre automatiquement après quelques instants. Sélectionnez le Mode d'emploi que vous souhaitez dire. Si le CD-ROM ne démarre pas automatiquement, ouvre le fichier « index.htm » sur le CD-ROM. Pour dire le Mode d'emploi enregistré sur le CD-ROM, vous devez installer Adobe Acrobat Reader 5.0 ou une version ultérieure sur toute ordinateur.

1 Fermez toutes les applications en cours d'execution.
2 Insérez le CD-ROM fourni dans le lecteur de CD-ROM de l'ordinateur.
3 Ouvrez le CD-ROM et cliquez deux fois sur le fichier .exe. Lorsque le message « Contrôle de compte d'utilisateur » s'affiche, cliquez sur « Autoriser » ou sur « Oui »
4 Suivez les instructions à l'écran pour installer le logiciel.

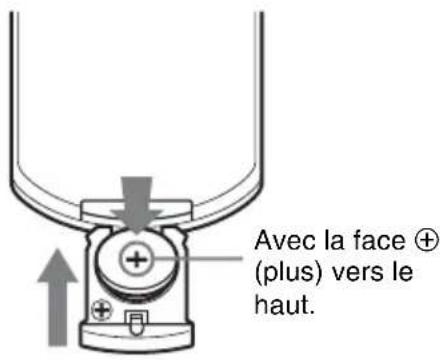

Installation des piles

1 Retirez le compartment de la pile au lithium.

Retirez le compartment de la pile à l'aide d'une tige, comme illustré sur le schéma.

2 Insérez une pile au lithium.

3 Fermez le compartment de la pile au lithium.

ATTENTION

Il y a danger d'explosion s'il y a remplacement incorrect de la batterie. Remplacer uniquement avec une batterie du même type ou d'un type équivalent recommendé par le constructeur. Lorsque vous mettez la batterie au rebut, vous devez respecter la législation en vigueur dans le pays ou la région où vous vous trouvez.

Mise en place des piles

Une pile au lithium (CR2025) est fournie pour la télécommande RM-PJ8. Pour éviter tout risque d'explosion, utilisez une pile au lithium (CR2025).

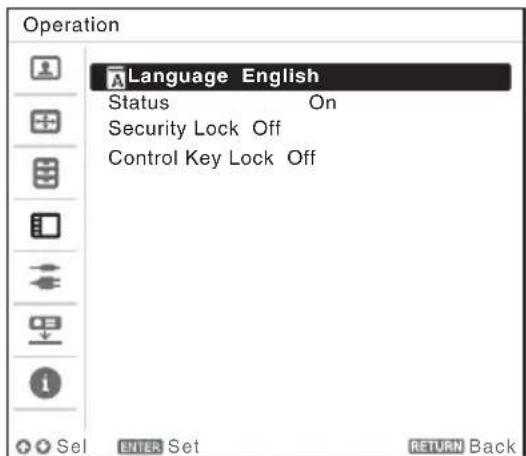

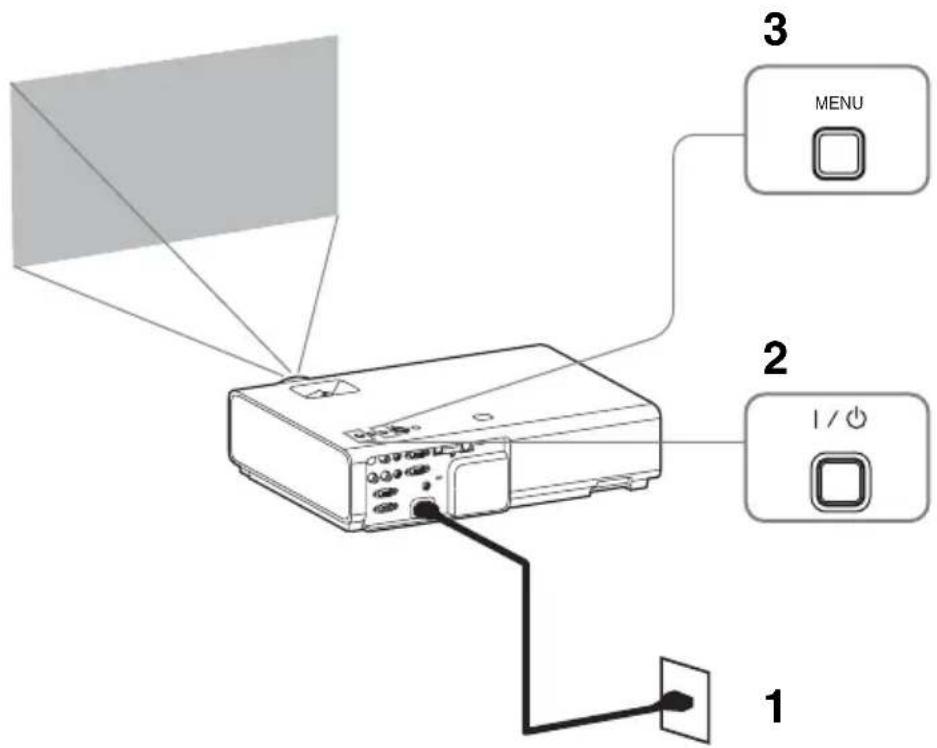

Sélection de la langue de menu

L'anglais est défini d'origine comme langue d'affichage des menus, des messages, etc. Pour changer la langue des menus à l'écran, procédez comme suit :

1 Branchez le cordon d'alimentation secteur a la prise murale.

2 Mettez le projecteur sous tension. Appuyez sur la touche I/0

3 Appuyez sur la touche MENU pour afficher le menu. Si I'affichage n'est pas net, reglez la mise au point, la taille et la position de l'imag projectione (page 14).

4 Sélectionnez la langue des menus.
① Appuyez sur la touche ↑ ou ↓ pour sélectionner le menu Marche (puis appuyez sur la touche ENTER.
② Appuyez sur la touche ↑ ou ↓ pour sélectionner « Language (A), puis appuyez sur la touche ENTER.

③ Appuyez sur la touche / / / pour selectionner la langue, puis appuyez sur la touche ENTER.

5 Appuyez sur la touche MENU pour désactiver 1'écran de menu.

Raccordement du projecteur

Vous pouvez raccorder le projecteur à des périhériques externes avec un connecteur de sortie RGB ou HDMI. En outre, vous pouvez utiliser les méthodes suivantes pour raccorder le projecteur à des périhériques externes :

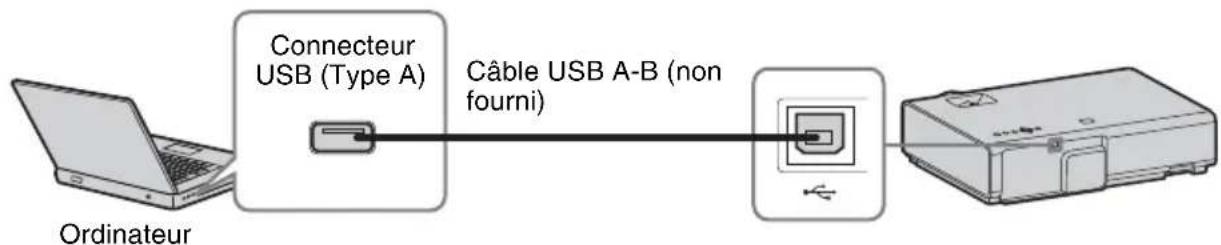

Connecteur USB (Type B) ( )

Pour le raccordement à un ordinateur doté d'un connecteur USB (« Projection d'une image à l'aide d'une connexion USB »).

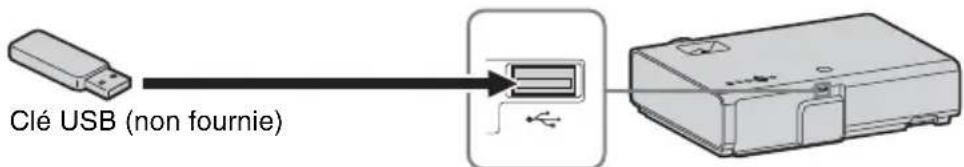

Connecteur USB (Type A) ( )

Pour le raccordement à une clé USB (« Utilisation de USB Media Viewer »).

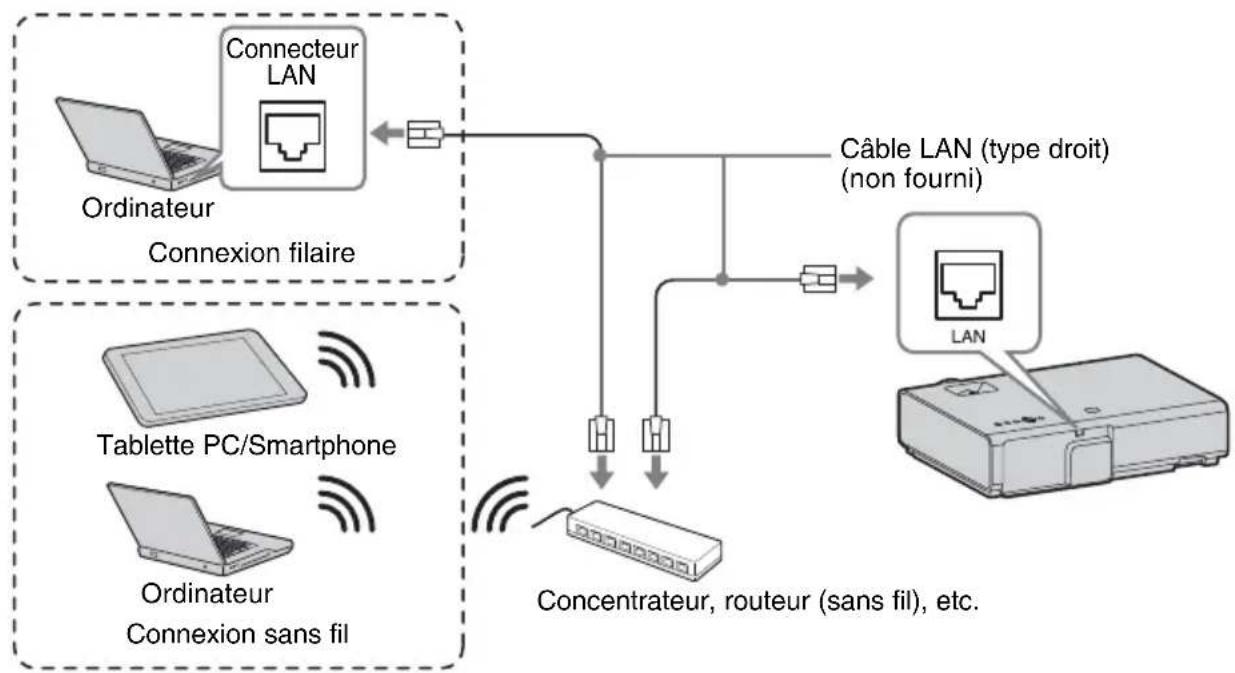

Connecteur LAN

Pour se connecter à un ordinateur, une tablette PC ou un smartphone via un concentrateur ou un routeur (« Fonction Présentation via le réseau »).

Connecteur USB (Type A) ( )

Pour la connexion à un module LAN sans fil USB IFU-WLM3 (non fourni) (« Fonction Présentation via le réseau »).

Routeursans fil,point d'acces

• Les modules LAN sans fil USB non désignés ne sont pas pris en charge.
• Lorsque vous connectez/déconnectez le module LAN sans fil USB, vérifie que le projecteur est en mode Veille (Mode de veille: « Bas »), ou que le cordon d'alimentation est débranché de la prise secteur.
• Pour connecter sans fil une tablette PC/un smartphone au projecteur via le module LAN sans fil USB IFU-WLM3 (non fourni), réglez « Réseau WLAN » sur « Pt. d'accès (Man.) » dans les « Param. WLAN » du projecteur.
• Pour la connexion au point d'accès, accédez au navigateur Web et saisissez les paramétres du point d'accès de la connexion. Pour plus de détails, reportez-vous à la section « Configuration du réseau WLAN du projeteur »
• Les réglages par défaut définis en usine pour «Manuel» sont les suivants.

SSID: adresse VPL + MAC pour le réseau local

Méthode de sécurité : WEP(64bit)

Mot de passer : sony1

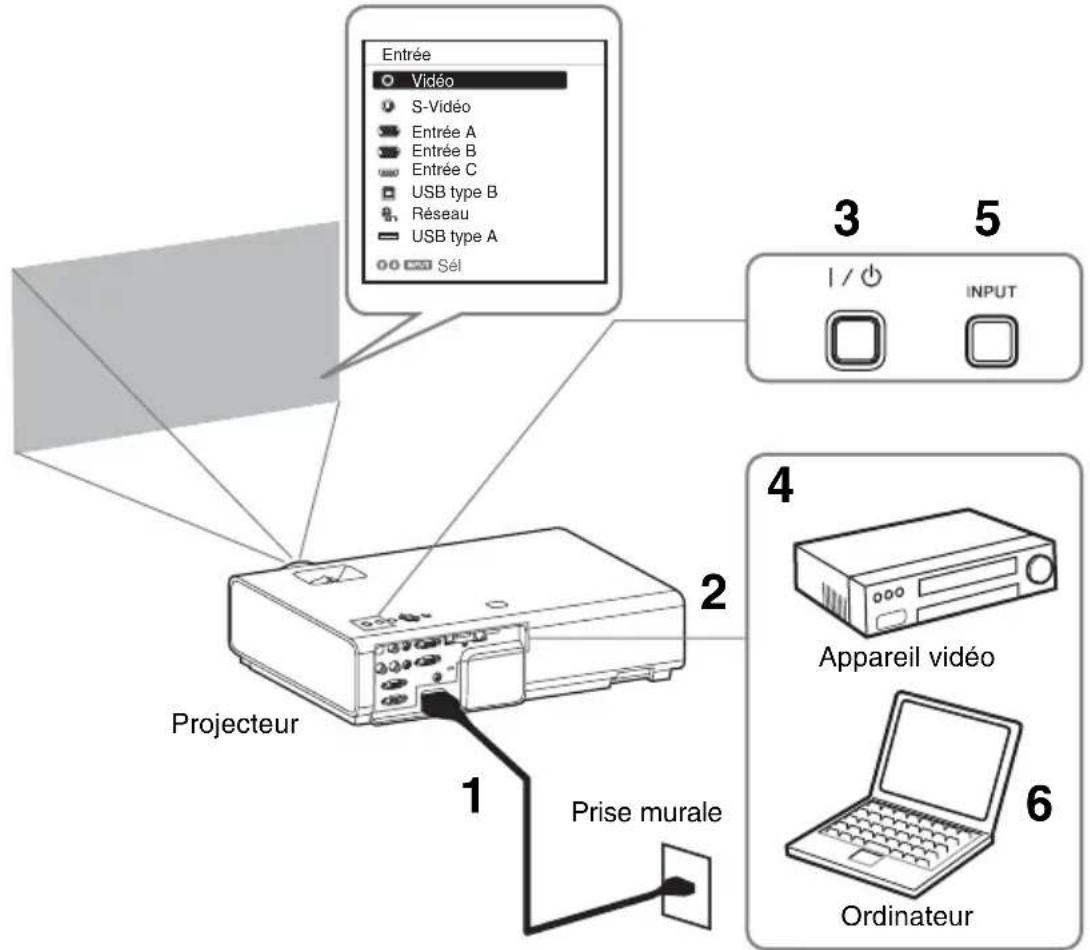

Projection d'une image

La tille de l'image projetée dépend de la distance entre le projecteur et l'écran. Installez le projecteur de façon à adapter l'image projetée à la tille de l'écran. Pour plus d'informations sur les distances de projection et les tilles de l'image projetée, reportez-vous à la section « Distance de projection »

1 Branchez le cordon d'alimentation secteur à la prise murale.
2 Raccordez tous les apparciels au projecteur.
3 Appuyez sur la touche I/ () pourmettre 1'appareil sous tension.
4 Mettez sous tension l'appareil raccordé.

5 Sélectionnez la source d'entrée. Appuyez sur la touche INPUT du projecteur pour afficher le menu permettant de modifier le signal d'entrée à l'écran. Appuyez plusieurs fois sur la touche INPUT ou appuyez sur la touche / pour sélectionner l'image à projeter.

6 Lorsque vous projetez les images d'un ordinateur, faites basculer la sortie de l'ordinateur vers l'affichage externe. La méthode de basculement de la sortie dépend du type d'ordinateur.

(Example)

Pour projeter les fichiers image enregistrres dans une clé USB, reportez-vous à la section « USB Media Viewer ». Pour lire des contenus video et audio à l'aide d'une connexion USB, reportez-vous à la section « Lecture video et audio à l'aide d'une connexion USB ». Pour utiliser la fonction Présentation via le réseau, reportez-vous à la section « Fonction Présentation via le réseau »

7 Reglez la mise au point, la taille et la position de l'image projetée (page 14).

Affichage d'images ou de fichiers envoyés par une tablette PC/un smartphone

Vous pouvez projeter des images JPEG, des fichiers PDF, etc. stockés sur une tablette PC/un smartphone, sans fil à l'aide d'une application spécifique.

Pour telécharger ^*2 ou savoir comment utiliser cette application, accédez à l'URL suivante.

*1: l'une des conditions suivantes est requise pour utiliser l'application.

• Vous doivent connecté à un réseau sur lequel il est possible d'établier une connexion sans fil (page 10).
• Vous doivent connecté à un réseau sans fil via le module LAN sans fil USB IFU-WLM3 (non fourni) raccordé au projecteur (page 11).

*2: selon votre connexion Internet, la communication des données est susceptible d'être payante.

Réglage de l'image projetée

Mise au point Taille (zoom) Position
Molette de mise au point	Molette de zoom	Bouton de réglage du pied Pieds avant (réglables)

Réglage de l'inclinaison du projecteur à l'aide des pieds avant (réglables)

En modifiant l'inclinaison du projecteur à l'aide du bouton de réglage du pied/des pieds avant (réglables), il vous est possible de régler la position de l'image projetée.

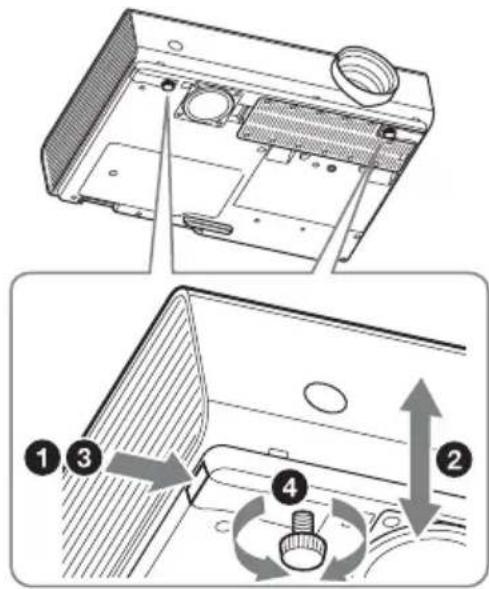

Réglage de l'angle

1 Maintenez enfoncés les boutons de réglage du pied.
2 Soulevez l'avant du projecteur pour ajuster 1'angle.
3 Relâchéz les boutons de réglage du pied.
4 Faites pivoter les pieds avant (réglables) pour régler l'angle du projecteur avec précision.

Remarques

• Veillez à ne pas abaisser le projecteur sur vos doigts.
• Evitez d'appuyer fortement sur le dessus du projecteur lorsque les pieds avant (réglables) sont déployés.

Modification du rapport de format de l'image projetée

Appuyez sur la touche ASPECT de la télécommande pour modifier le rapport de format de l'image projetée. Vous pouvez également modifier ce réglage dans Aspect du menu Écran.

Correction de la distorsion trapézoidale de l'image projetée (Fonction trapèze)

En règle générale, la fonction Trapèze règle automatiquement l'image projetée. La fonction Trapèze risque de ne pas fonctionner automatiquement si l'écran est incliné. Dans ce cas, réglez manuellement le trapèze.

1 Appuyez sur la touche KEYSTONE de la télécommande ou selectionnez Trapèze V dans le menu Installation.

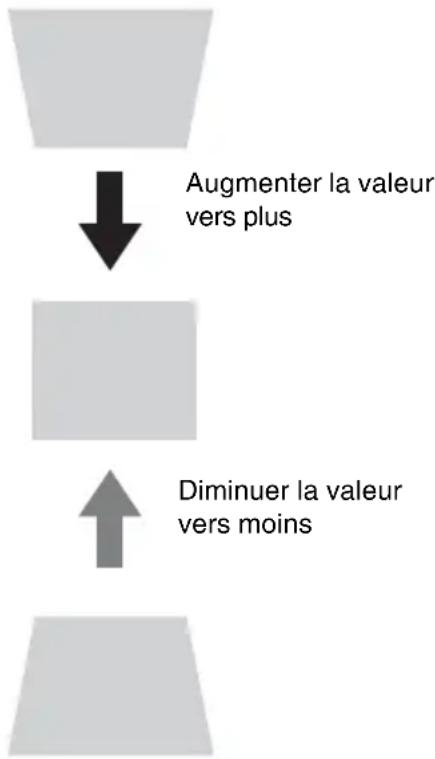

2 Utilisez / / / pour régler la valeur. Plus la valeur est élevé, plus le haut de l'image projetée est étroit. Plus la valeur est faible, plus le bas de l'image est étroit.

Remarque

Étant donné que le réglage de Trapèze est une correction électronique, l'image peut être alterée.

Affichage d'une mire

Vous pouvez afficher une mire pour régler l'image projetée ou une mire quadrillée avec la touche PATTERN de la télécommande. Appuyez à nouveau sur la touche PATTERN pour rétabrir l'image précédente. Vous pouvez utiliser une mire quadrillée comme guide pour écrire du texte ou dessiner des lignes ou des formes sur le tableau banc ou le tableau noir sans recourir à un ordinateur.

Remarque

Vous ne pouvez pas utiliser cette touche lorsque vous sélectionné l'entrée « USB Type A», « USB Type B » ou « Réseau ».

Réglage automatique de la Phase, du Pas et du Déplacement de l'image projetée lors de la réception d'un signal d'ordinateur (APA (alignment automatique des pixels))

Appuyez sur la touche APA de la télécommande. Appuyez à nouveau sur cette touche pour annuler le réglage en cours de paramétrage.

Vous pouvez également régler l'APA dans le menu Écran. Si vous reglez APA intelligent sur « On » dans le menu Fonction, vous pouvez lancer automatiquement l'APA lors de la réception d'un signal.

Mise hors tension

1 Appuyez sur la touche l/ de l'appareil principal ou de la télécommande.

Le projecteur s'arrête et se met hors tension. Si vous rappuyez sur la touche / dans les 10 secondes qui suivent, l'arrêt est annulé.

Remarque

Ne mettez pas le projecteur hors tension juste après l'allumage de la lampe. Un dysfonctionnement de la lampe risque de se produit (elle-ci risque de ne pas s'allumer).

2 Debranchez le cordon d'alimentation secteur de la prise murale.

Mise hors tension sans afficher de message de confirmation

Maintenez enforcée la touche l/ de l'appareil pendant quelques secondes.

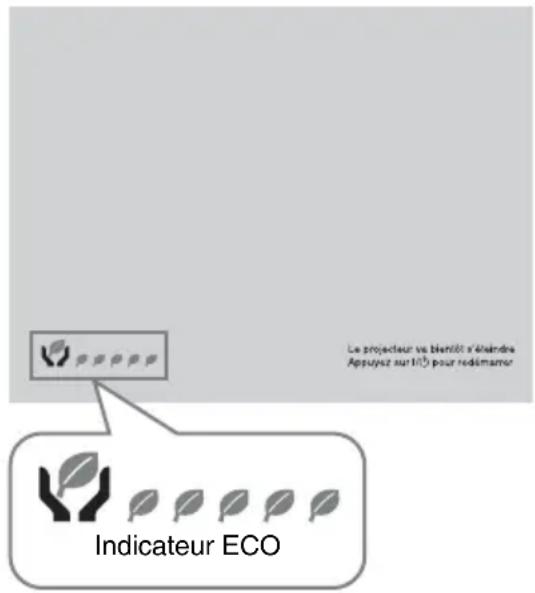

Indicateur ECO

Cet indicateur spécifique si la fonction ECO du projecteur est efficace. (Pour plus de détails sur la fonction ECO, reportez-vous aux sections « Touche ECO MODE » et « ECO »).

Des icones en forme de feuille s'affichent lorsque le projecteur est eteint. Le nombre dicones affichees depend de la quantite d'energie economisée suite à l'utilisation de la fonction ECO.

Témoins

Les témoins vous permettent de vérifier l'état du projecteur et vous averissent d'un évientuel dysfonctionnement.

Si le projecteur indique un état anormal, reportez-vous au tableau ci-dessous afin de remedier au problème.

Témoin ON/STANDBY

État Signification/Solutions

S'allume en rouge Le projecteur est en mode de veille.

Clignote en vert • Le projecteur est prét à fonctionner des qu'il est sous tension.

• La lampe refroidit après la mise hors tension du projecteur.

S'allume en vert Le projecteur est sous tension.

S'allume en orange Le projecteur est en mode Sans entree (Coupure lampe).

Clignote en rouge L'etat du projecteur est anormal. Les symptômes sont indiqués par le nombre de clignotements. Conformez-vous aux instructions suivantes afin de remédier au problème. Si le symptôme persiste, consultez un technicien Sony/agréé.

Clignote à deux reprises La température à l'intérieur du projecteur est anormalement élevé. Vérifiez les éléments ci-dessous.

Assurez-vous que les orifices de ventilation ne sont pas obstrués.
Assurez-vous que le filtré à air n'est pas colmaté. (page 21)
- Vérifiez si le réglage Attitude Installation du menu Installation est correct.

Clignote à six réprises Débranchez le cordon d'alimentation secteur de la prise murale. ÀpRES avoir confirmé l'extinction du的身影 ON/STANDBY, rebranchez le cordon d'alimentation secteur à une prise murale, puis mettez le projecteur sous tension.

Autre nombre de Consultez un technicien Sony agreé.
clignotements

Témoin LAMP/COVER

État Signification/Solutions

Clignote en rouge Les symptômes sont indiqués par le nombre de clignotements.

Conformez-vous aux instructions suivantes afin de remedier au problème.

Clignote à deux Le couvercle de la lampe n'est pas correctement fixé. (page 19) reprises

Clignote à trois reprises La température de la lampe est anormalement élevé. Mettez le projecteur hors tension et attendez que la lampe refroidisse, puis remettez-le sous tension. Si le symptôme réapparait, la lampe est peut-être grillée. Dans ce cas, replacez-la par une neue (page 19).

Remplacement de la lampe

Remplacez la lampe par une neue si l'un des messages s'affiche sur l'image projetée (page 18).

Utilisez une lampe de rechange pour projecteur LMP-E212 (non fournic).

Mise en garde

• La lampe reste chaude après la mise hors tension du projecteur. Ne la touchez pas, car vous pourriez vous brûler les doigts. Avant de replacer la lampe, attendez au moins une heures après la mise hors tension du projecteur pour lui permettre de refroidir suffisamment.
  Assurez-vous de ne pas introduire des objets métalliques ou inflammables dans la fente de remplacement de la lampe après avoir retire ceile-ci afin d'eviter tout risque d'électrocution ou d'incendie. N'insérez pas les mains dans la fente.

Remarques

Si la lampe se casse,contactez un technicien Sony agreé. Ne remplacez pas la lampe vous-même.
- Quand vous retirez la lampe, veillez à l'extraire en ligne droite, en la tenant par le point désigné. Tout contact avec une partie de la lampe autre que le point désigné peut provoquer des brûlures ou des blessures. Si vous retirez la lampe quand le projecteur est incliné et qu'elle se casse, vous risquez d'être blessé par des projections de verre.

1 Mettez le projecteur hors tension et débranchez le cordon d'alimentation secteur de la prise murale.

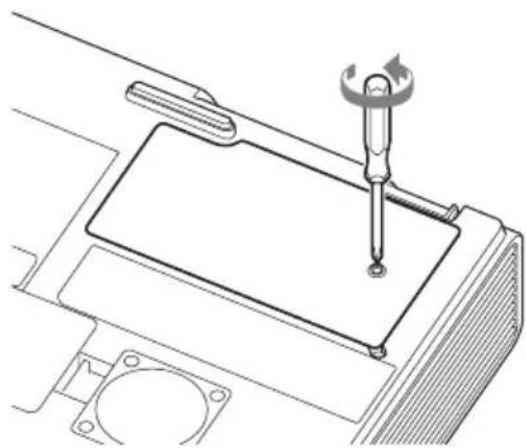

2 Lorsque la lampe a suffisamment refroidi, ouvre le couvercle de lampe en desserrant 1 vis.

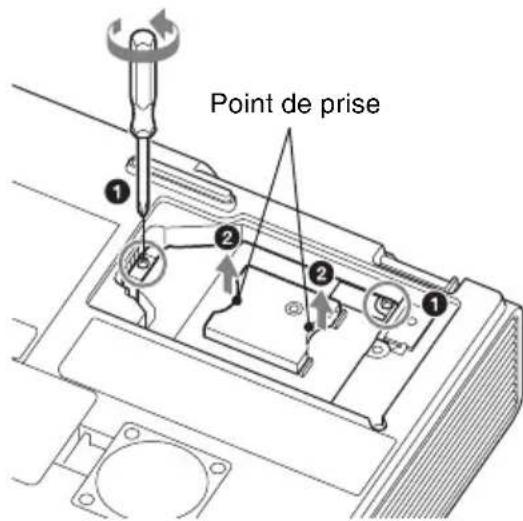

3 Desserrez les 2 vis de la lampe, puis extrayez la lampe par son point de prise.

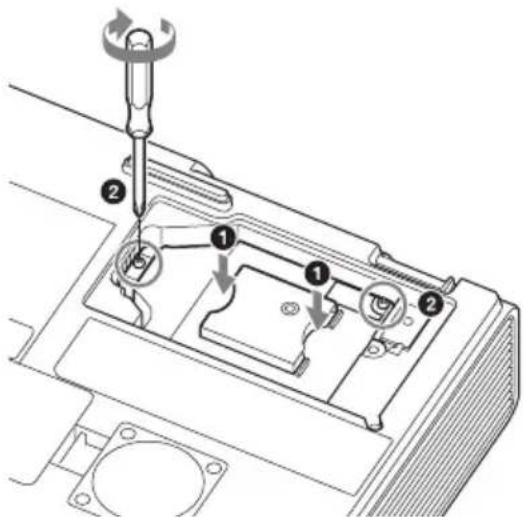

4 Introduisez la nouvelle lampe à fond jusqu'à ce qu'elle soit correctement en place. Serrez les vis 2.

5Fermez le couvercle de lampe et serrez la vis 1.

Remarque

Le projecteur ne se met pas sous tension si la lampe n'est pas correctement fixée.

6 Branchez le cordon d'alimentation secteur sur une prise murale et mettez le projecteur sous tension.

7 Réinitialisez la durée de lampe pour être informé du nombre d'heures d'utilisation.

Selectionnez « Lamp Timer Reset » dans le menu Fonction, puis appuyez sur la touche ENTER. Lorsqu'un message apparait, selectionnez « Yes » pour réinitialiser la durée de lampe.

Mise en garde

Mettre à disposition de la lampe usagée

Pour les clients aux États-Unis

La lampe dans ce produit contient du mercure. La disposition de ces matériaux peut être reglementée suite à des considérations environnementales. Pour obtenir des informations de disposition ou de recyclage, veuilles communiquer avec vos autorités locales ou la Telecommunications Industry Association (www.eiae.org).

Nettoyage du filtré à air

Lorsqu'un message indiquant la nécessité de replacer un filtre s'affiche sur l'image projetée, nettoyez le filtre à air (page 18).

S'il n'est pas possible d'enlever la poussière du filtré à air, même après un nettoyage, remplacez ce dernier par un neuf. Pour plus d'informations sur les nouveaux filtrés à air, contactez un technicien Sony/agréé.

Mise en garde

Si vous omettez de nettoyer le filtré à air, des poussières peuvent s'accumuler et le colmater. La température peut alors augmenter à l'intérieur de l'appareil et provoquer un mauvais fonctionnement ou un incendie.

1 Mettez le projecteur hors tension et débranchez le cordon d'alimentation secteur de la prise murale.
2 Retirez le couvercle du filtre à air en le faisant glisser.

3 Nettoyez le filtré à air à l'aide d'un aspirateur.

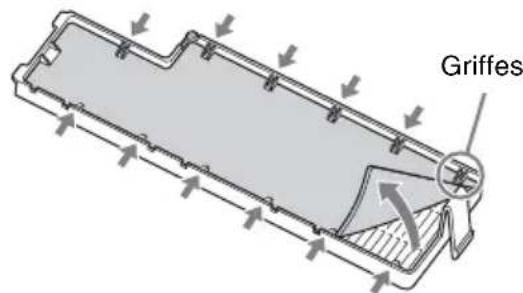

Retirez le couvercle du filtré à air en tirant dessus, puis nettoyez-le avec un aspirateur.

4 Replacez le couvercle du filtrre a air de l'appareil.

Remarque

Veillez a fixer correctement le couvercle du filtré à air, dans le cas contraire, un dysfonctionnement risque de se produit.

ADVERTENCIA

Método de sécurité: WEP(64bit)

Contrasena:sonyl
