MANUAL DE USUARIO VPLEX230 SONY

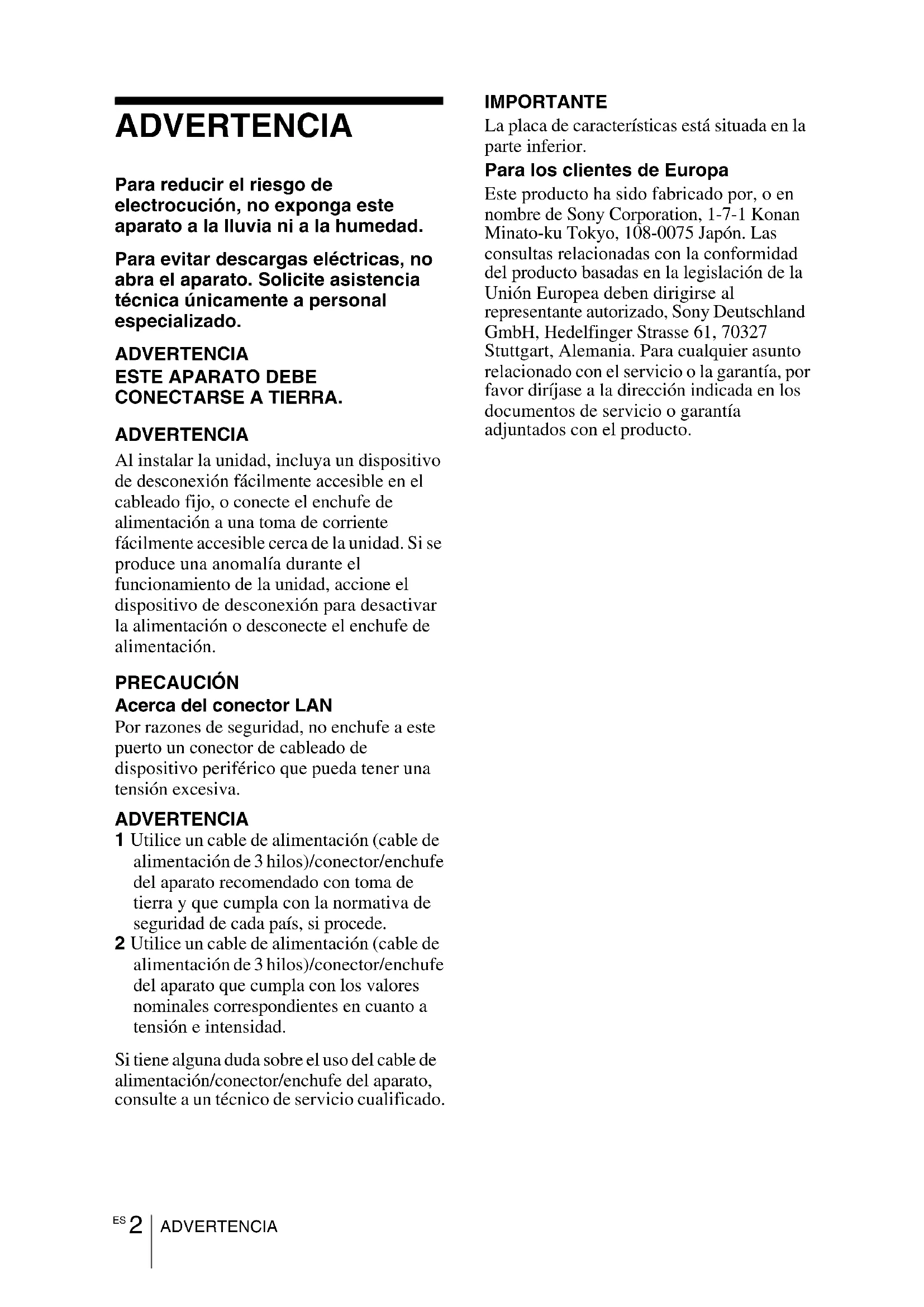

ADVERTENCIA ADVERTENCIA Para reducir el riesgo de electrocución, no exponga este aparato a la lluvia ni a la humedad. Para evitar descargas eléctricas, no abra el aparato. Solicite asistencia técnica únicamente a personal especializado. ADVERTENCIA

CONECTARSE A TIERRA. ADVERTENCIA Al instalar la unidad, incluya un dispositivo de desconexión fácilmente accesible en el cableado fijo, o conecte el enchufe de alimentación a una toma de corriente fácilmente accesible cerca de la unidad. Si se produce una anomalía durante el funcionamiento de la unidad, accione el dispositivo de desconexión para desactivar la alimentación o desconecte el enchufe de alimentación. PRECAUCIÓN Acerca del conector LAN Por razones de seguridad, no enchufe a este puerto un conector de cableado de dispositivo periférico que pueda tener una tensión excesiva. ADVERTENCIA 1 Utilice un cable de alimentación (cable de alimentación de 3 hilos)/conector/enchufe del aparato recomendado con toma de tierra y que cumpla con la normativa de seguridad de cada país, si procede. 2 Utilice un cable de alimentación (cable de alimentación de 3 hilos)/conector/enchufe del aparato que cumpla con los valores nominales correspondientes en cuanto a tensión e intensidad. Si tiene alguna duda sobre el uso del cable de alimentación/conector/enchufe del aparato, consulte a un técnico de servicio cualificado. IMPORTANTE La placa de características está situada en la parte inferior. Para los clientes de Europa Este producto ha sido fabricado por, o en nombre de Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japón. Las consultas relacionadas con la conformidad del producto basadas en la legislación de la Unión Europea deben dirigirse al representante autorizado, Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Alemania. Para cualquier asunto relacionado con el servicio o la garantía, por favor diríjase a la dirección indicada en los documentos de servicio o garantía adjuntados con el producto.3

Precauciones Precauciones

• Compruebe que la tensión de funcionamiento de la unidad sea la misma que la del suministro eléctrico local. Si es necesario adaptar la tensión, consulte con personal especializado de Sony.

• Si se introduce algún objeto sólido o líquido en la unidad, desenchúfela y haga que sea revisada por personal especializado de Sony antes de volver a utilizarla.

• Desenchufe la unidad de la toma mural cuando no vaya a utilizarla durante varios días.

• Para desconectar el cable, tire del enchufe. Nunca tire del propio cable.

• La toma mural debe encontrarse cerca de la unidad y ser de fácil acceso.

• La unidad no estará desconectada de la fuente de alimentación de CA (fuente principal) mientras esté conectada a la toma mural, aunque haya apagado la unidad.

• No mire al objetivo mientras la lámpara esté encendida.

• No coloque la mano ni ningún objeto cerca de los orificios de ventilación. El aire que sale está caliente.

• Tenga cuidado para no pillarse los dedos con los pies delanteros (ajustables) al ajustar la altura de la unidad. No presione con fuerza la parte superior de la unidad con los pies delanteros (ajustables) extendidos.

• Evite utilizar un cable prolongador con un bajo límite de tensión, ya que puede producir cortocircuitos e incidentes físicos.

• No se atrape los dedos entre la unidad y la superficie del suelo al mover un proyector instalado en el suelo.

• No mueva el proyector cuando esté encendido y la tapa de la carcasa esté abierta.

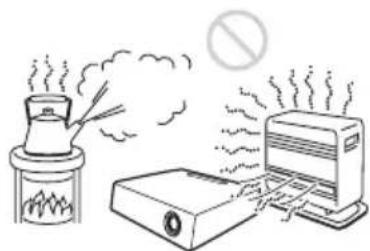

• No instale la unidad en una ubicación cercana a fuentes de calor tales como radiadores o conducciones de aire, ni en un lugar sujeto a la luz directa del sol, demasiado polvo o humedad, vibraciones mecánicas o golpes.

• No monte en ningún caso el proyector en el techo ni lo mueva sin la ayuda de otra persona. Asegúrese de consultar con personal especializado (cualificado) de Sony.

• Si se bloquean los orificios de ventilación, el calor interno aumentará y esto podría provocar un incendio o dañar la unidad. Con el fin de facilitar una circulación de aire adecuada y evitar el recalentamiento interno, siga los consejos que se indican a continuación:

• Deje espacio alrededor de la unidad (página 4).

• Procure no utilizar ningún objeto que cubra los orificios de ventilación (salida/ entrada de aire). Seguridad ESES 4 Precauciones

• No coloque la unidad sobre superficies tales como partes del embalaje original, paños suaves, papeles, cojines o trozos de papel. Dichos materiales podrían pegarse a los orificios de ventilación.

• No coloque ningún objeto justo delante del objetivo que pueda bloquear la luz durante la proyección. El calor de la luz puede dañar el objeto. Utilice la tecla de función de apagado de la imagen para interrumpir la imagen.

• No utilice la barra de seguridad para evitar robos durante el transporte o la instalación de la unidad. Si eleva la unidad o la deja suspendida mediante la barra de seguridad, es posible que la unidad se caiga y se dañe, asimismo, podría provocar daños personales. Para los distribuidores

• Cierre firmemente la tapa de la carcasa cuando lo instale en el techo.

• Nunca instale el proyector en el techo ni lo desplace sin ayuda. Pida siempre consejo a un técnico de Sony cualificado (servicio de pago).

• Si instala la unidad en el techo, utilice un cable de seguridad o un sistema similar para evitar que la unidad se desprenda. Confíe siempre la instalación a un proveedor o instalador experimentado.

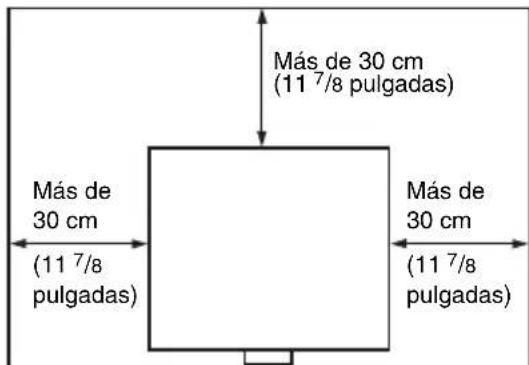

• Cuando instale la unidad, deje espacio entre cualquier pared o similar y la unidad como se muestra en la ilustración.

• Evite utilizar la unidad si está inclinada más de 15 grados en posición horizontal.

• Evite utilizar la unidad en lugares en los que la temperatura o la humedad sean muy elevadas, o en los que la temperatura sea muy baja. Precauciones de seguridad para instalar la unidad en el techo Sobre la instalación Más de 30 cm (11

• Evite instalar la unidad en lugares expuestos a un flujo directo de aire frío o caliente procedente de un aparato de climatización. Si se instala en una ubicación de estas características, la unidad puede averiarse debido a la condensación de humedad o a un aumento de temperatura.

• Evite instalar la unidad en una ubicación cercana a un sensor de calor o de humo. Si se instala en una ubicación de estas características, podría provocar un fallo de funcionamiento del sensor.

• Evite instalar la unidad en un entorno en el que haya un exceso de polvo o humo. Si lo hace, el filtro del aire se obstruirá, y es posible que la unidad se averíe o no funcione correctamente.

• Si utiliza el proyector a altitudes de

1.500 m o más, ajuste la opción “Modo

gran altitud” del menú Instalación en “Sí”. Si no establece este modo cuando se utiliza la unidad a altitudes elevadas pueden producirse efectos adversos, tales como la reducción de la fiabilidad de determinados componentes.

• Ajuste “Posición instalación” en el menú Instalación correctamente para que se adapte al ángulo de instalación. El uso prolongado de un ajuste incorrecto podría afectar a la fiabilidad del componente.

• Asegúrese de desconectar el cable de alimentación de CA de la toma de corriente de CA antes de limpiar la unidad.

• Si frota la unidad con un paño sucio, la carcasa podría rayarse.

• Si la unidad se expone a materiales volátiles, como insecticidas, o si está en contacto con algún producto de goma o resina de vinilo durante un período de tiempo prolongado, la unidad podría deteriorarse o el recubrimiento podría desprenderse.

• No toque el objetivo con las manos desprotegidas.

• Limpieza de la superficie del objetivo: Limpie suavemente el objetivo con un paño suave, como una gamuza. Las manchas resistentes pueden eliminarse con un paño suave ligeramente humedecido con agua. No utilice nunca solventes como el alcohol, el benceno o los disolventes, ni detergentes ácidos, alcalinos o abrasivos, ni paños de limpieza con productos químicos.

• Acerca de la limpieza de la carcasa: Limpie la carcasa suavemente con un paño suave. Las manchas persistentes pueden eliminarse con un paño suave ligeramente humedecido en una solución detergente neutra previamente escurrido y, a continuación, pasando un paño suave y seco. No utilice nunca solventes como el alcohol, el benceno o los disolventes, ni detergentes ácidos, alcalinos o abrasivos, ni paños de limpieza con productos químicos. Con el fin de obtener imágenes con la mejor calidad posible, la parte frontal de la pantalla no debe estar expuesta a la luz solar ni a iluminaciones directas. Limpieza del objetivo y de la carcasa IluminaciónES 6 Precauciones Cuando utilice una pantalla de superficie irregular, en raras ocasiones aparecerán patrones de bandas en la pantalla, dependiendo de la distancia entre la pantalla y la unidad, o de la ampliación del zoom. Esto no significa una avería de la unidad. Es posible que se produzca ruido, ya que el proyector está equipado con ventiladores en su interior para evitar que la temperatura interna aumente. Se trata de un resultado normal del proceso de fabricación y no indica un fallo de funcionamiento. Si, no obstante, se produce un ruido anómalo, consulte con personal especializado de Sony. La lámpara que se utiliza como fuente de luz contiene mercurio a una presión interna elevada. Una lámpara de mercurio a alta presión posee las siguientes características:

• El brillo de la lámpara decrecerá según el tiempo de uso transcurrido.

• Es posible que la lámpara se rompa emitiendo un sonido fuerte como resultado de un golpe, daños o el deterioro causado por el paso del tiempo. Es posible que la lámpara se apague y se queme.

• La vida útil de la lámpara varía en función de las diferencias individuales o de las condiciones de uso de cada lámpara. Por lo tanto, podría romperse o no iluminar incluso antes de la fecha de sustitución especificada.

• También es posible que se rompa una vez transcurrida la fecha de sustitución. Sustituya la lámpara por una nueva tan rápido como sea posible si aparece un mensaje en la imagen proyectada, incluso si la lámpara aún se ilumina con normalidad. Esta unidad es un producto de precisión. Cuando transporte la unidad, no la someta a golpes ni deje que se caiga. Podría averiar la unidad. El proyector LCD está fabricado con tecnología de alta precisión. No obstante, es posible que se observen pequeños puntos negros o brillantes (rojos, azules o verdes), o ambos, de forma continua en el proyector. Se trata de un resultado normal del proceso de fabricación y no indica fallo de funcionamiento. Además, si utiliza varios proyectores LCD para proyectar en una pantalla, es posible que la reproducción de colores no sea igual en todos los proyectores, incluso si son del mismo modelo, ya que el balance de color puede estar configurado de manera distinta. Si la temperatura de la habitación en la que se instala el proyector cambia rápidamente, o si el proyector se traslada súbitamente de un lugar muy frío a uno muy cálido, es posible que se produzca condensación en el proyector. La condensación puede provocar errores de funcionamiento, por lo que debe prestarse atención al ajustar la temperatura del aire acondicionado. Si se produce condensación, deje el proyector encendido durante dos horas antes de utilizarlo. Pantalla Ventilador Lámpara Transporte Proyector LCD Acerca de la condensación

SONY NO SE HACE RESPONSABLE

POR DAÑOS DE NINGÚN TIPO DEBIDOS A LA OMISIÓN DE LAS

MEDIDAS DE SEGURIDAD

ADECUADAS EN DISPOSITIVOS DE

TRANSMISIÓN, FUGAS DE DATOS

TRANSMISIÓN O PROBLEMAS DE

SEGURIDAD DE CUALQUIER TIPO.7

• Verifique siempre que esta unidad funciona correctamente antes de utilizarlo. SONY NO SE HACE

RESPONSABLE POR DAÑOS DE

COMPENSACIÓN O PAGO POR LA

PÉRDIDA DE GANANCIAS

POR RECLAMACIONES DE NINGÚN

TIPO REALIZADAS POR USUARIOS

DE ESTA UNIDAD O POR

• SONY NO SE HACE RESPONSABLE DE LA FINALIZACIÓN NI DE LA

INTERRUPCIÓN, POR LA

CIRCUNSTANCIA QUE FUERA, DE

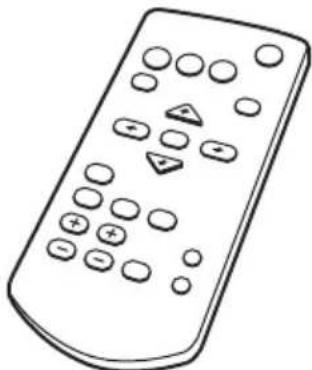

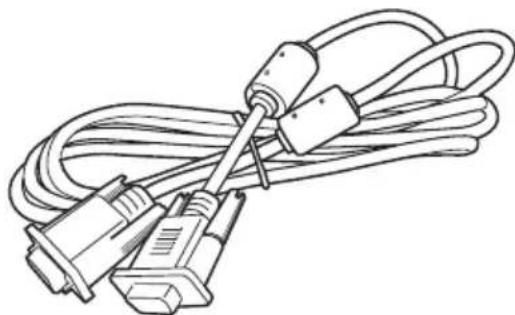

UNIDAD. NotasES 8 Comprobación de los accesorios Comprobación de los accesorios suministrados Mando a distancia RM-PJ8 (1)Pila de litio (CR2025) (1)La pila ya se suministra instalada. Antes de usar el mando a distancia, retire la película aislante.Cable de alimentación de CA (1)Cable Mini D-sub de 15 contactos (1,8 m) (1) Manual de referencia rápida (este manual) (1) Manual de instrucciones (CD-ROM) (1)Aplicación Projector Station for Network Presentation (CD-ROM) (1)Inserte el CD-ROM suministrado en la unidad de CD-ROM del ordenador y, al cabo de unos momentos, el CD-ROM se iniciará automáticamente. Seleccione el manual de instrucciones que desee leer. Si el CD-ROM no se inicia automáticamente, abra el archivo “index.htm” del CD-ROM.Para poder leer el manual de instrucciones almacenado en el CD-ROM, debe tener el software Adobe Acrobat Reader 5.0 o superior instalado en el ordenador. 1 Cierre todas las aplicaciones abiertas. 2 Inserte el CD-ROM suministrado en la unidad de CD-ROM del ordenador. 3 Abra el CD-ROM y haga doble clic en el archivo .exe. Cuando aparezca el mensaje “Control de cuentas de usuario”, haga clic en “Permitir” o en “Sí”. 4 Siga las instrucciones en pantalla para instalar el software. Usar los manuales del CD-ROM Instalación de Projector Station for Network Presentation9

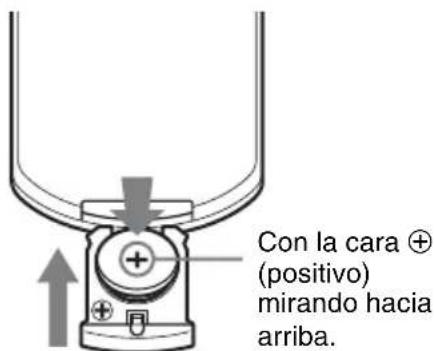

Comprobación de los accesorios 1 Extraiga el compartimento de la pila de litio. Extraiga el compartimento de la pila de litio con una varilla, tal y como muestra la ilustración. 2 Inserte una pila de litio. 3 Cierre el compartimento de la pila de litio. PRECAUCIÓN Peligro de explosión si se sustituye la batería por una del tipo incorrecto. Reemplace la batería solamente por otra del mismo tipo o de un tipo equivalente recomendado por el fabricante. Cuando deseche la batería, debe cumplir con las leyes de la zona o del país. Colocación de las pilas El mando a distancia RM-PJ8 incluye una pila de litio (CR2025). Para evitar riesgo de explosiones, utilice siempre una pila de litio (CR2025). Instalación de las pilas Con la cara 3 (positivo) mirando hacia arriba.ES 10 Selección del idioma del menú Selección del idioma del menú El idioma predeterminado de fábrica para visualizar los menús, mensajes, etc. es el inglés.Para cambiar el idioma de las indicaciones en pantalla, haga lo siguiente: 1 Conecte el cable de alimentación de CA a la toma de pared. 2 Encienda el proyector. Pulse la tecla ?/1. 3 Pulse la tecla MENU para visualizar el menú. Si la pantalla no se visualiza correctamente, ajuste el enfoque, el tamaño y la posición de la imagen proyectada (página 15). 4 Seleccione el idioma del menú.

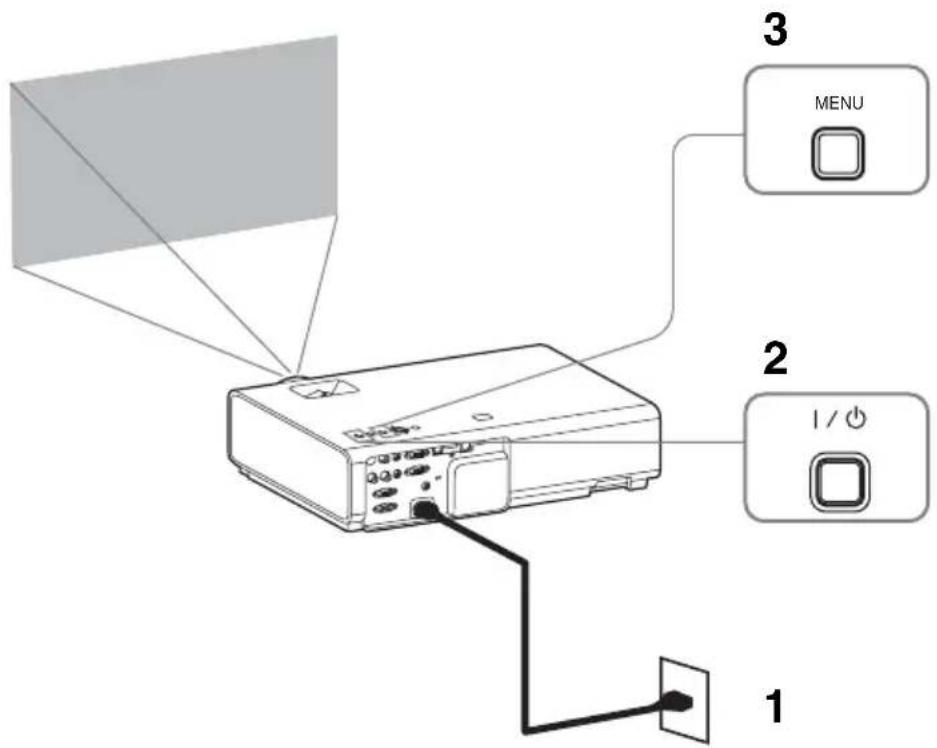

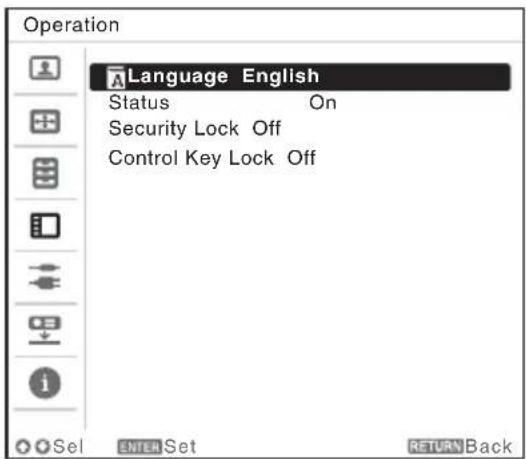

Pulse la tecla V o v para seleccionar el menú Operación ( ) y, después, pulse la tecla ENTER. 2 Pulse la tecla V o v para seleccionar “Language ( )” y, a continuación, pulse la tecla ENTER. 3 Pulse la tecla V/v/B/b para seleccionar un idioma y, a continuación, pulse la tecla ENTER. 5 Pulse la tecla MENU para desactivar la pantalla de menú. MENU

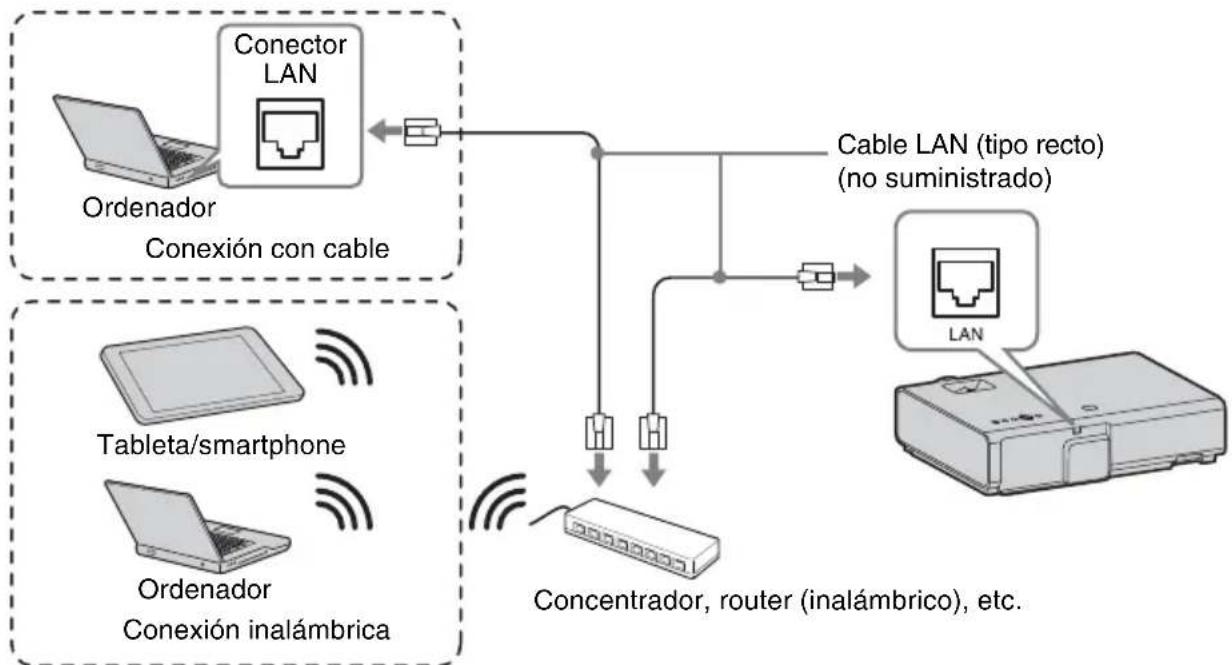

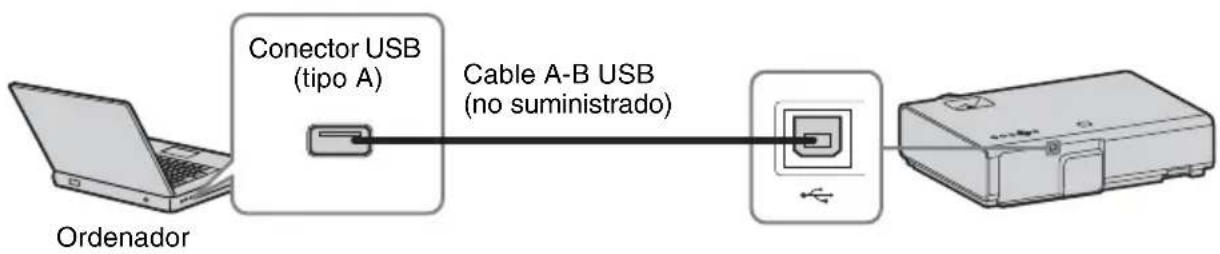

Conexión del proyector Conexión del proyector Puede conectar el proyector a dispositivos externos mediante un conector de salida RGB o HDMI. Además, puede utilizar los siguientes métodos para conectar el proyector a dispositivos externos: Conector USB (tipo B) ( ) Para conectar a un ordenador con un conector USB (“Proyección de una imagen con conexión USB”). Conector USB (tipo A) ( ) Para conexión a un dispositivo de memoria USB (“Uso de USB Media Viewer”). Conector LAN Para conectar con un ordenador, tableta o smartphone a través de un concentrador o un router (“Función de presentación en red”). Cable A-B USB (no suministrado)OrdenadorConector USB (tipo A)Dispositivo de memoria USB (no suministrado)Cable LAN (tipo recto) (no suministrado)OrdenadorConector LAN Conexión con cableTableta/smartphoneOrdenadorConexión inalámbricaConcentrador, router (inalámbrico), etc.ES 12 Conexión del proyector Conector USB (tipo A) ( ) Para conexión a un módulo LAN inalámbrico USB IFU-WLM3 (no suministrado) (“Función de presentación en red”).

• Los módulos LAN inalámbricos USB no designados no funcionan.

• Cuando conecte/desconecte el módulo LAN inalámbrico USB, asegúrese de que el proyector está en Modo Espera (Modo Espera: “Bajo”) o que el cable de alimentación de CA está desenchufado de la toma mural.

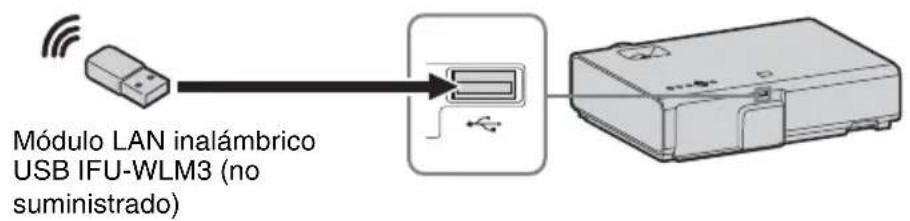

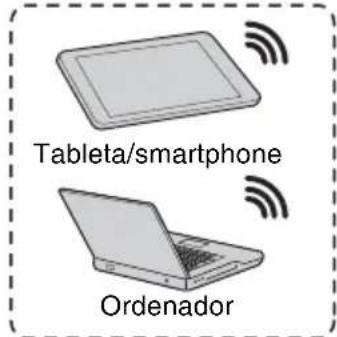

• Al conectar de forma inalámbrica una tableta/smartphone al proyector a través del módulo LAN inalámbrica USB IFU-WLM3 (no suministrado), ajuste “Red WLAN” en “Punto acc. (Man.)” en el menú “Conf. WLAN” del proyector.

• Para conectarse al punto de acceso, abra el navegador web e introduzca los ajustes del punto de acceso al que desee conectarse Para obtener más información, consulte “Configuración de la red WLAN del proyector”.

• Los ajustes predeterminados de fábrica de “Manual” son: SSID: VPL + dirección MAC de la LAN Método de seguridad: WEP(64bit) Contraseña: sony1 Notes Módulo LAN inalámbrico USB IFU-WLM3 (no suministrado)Tableta/smartphoneOrdenadorRouter o punto de acceso inalámbrico13

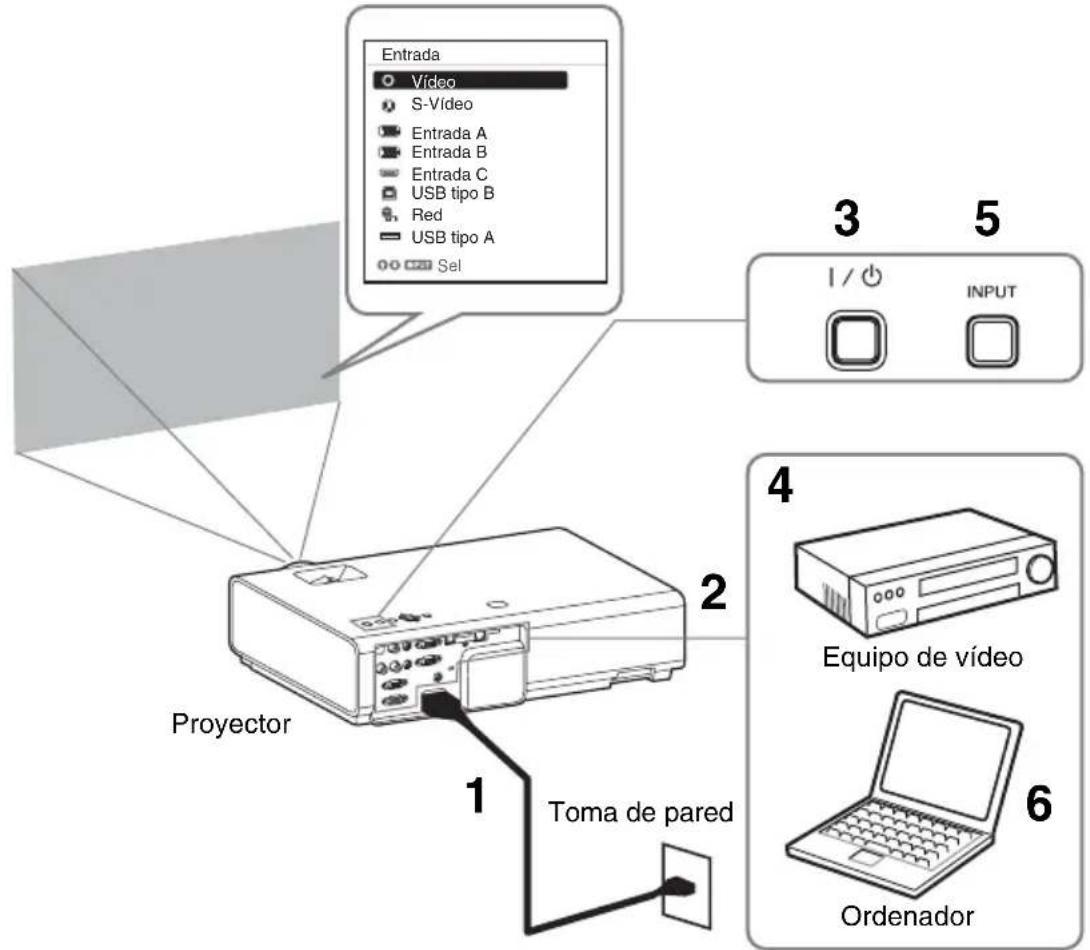

Proyección de una imagen Proyección de una imagen El tamaño de una imagen proyectada depende de la distancia existente entre el proyector y la pantalla. Instale el proyector de modo que la imagen proyectada se ajuste al tamaño de la pantalla. Para obtener más información sobre las distancias de proyección y los tamaños de las imágenes proyectadas, consulte “Distancia de proyección”. 1 Conecte el cable de alimentación de CA a la toma de pared. 2 Conecte todos los equipos al proyector. 3 Pulse la tecla ?/1 para encender la unidad. 4 Encienda el equipo conectado. 5 Seleccione la fuente de entrada. Pulse la tecla INPUT del proyector para ver el menú de cambio de señal de entrada en la pantalla. Pulse la tecla INPUT varias veces o pulse la tecla V/v para seleccionar una imagen para proyectar. 6 Cuando proyecte una imagen de ordenador, cambie la configuración del ordenador para conmutar la salida hacia una pantalla externa. El método de conmutación de la salida varía en función del tipo de ordenador. (Ejemplo) VídeoS-VídeoEntrada AEntrada BEntrada CUSB tipo B Red USB tipo ASelEntradaOrdenadorEquipo de vídeoProyectorToma de pared

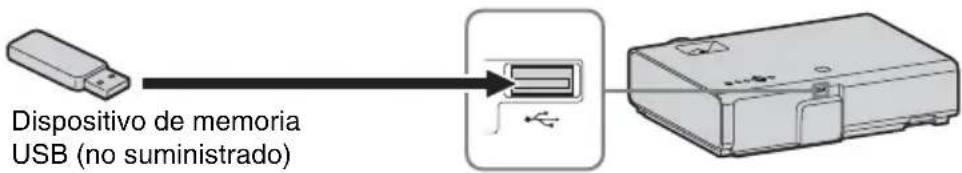

+ES 14 Proyección de una imagen Para proyectar archivos de imagen guardados en un dispositivo de memoria USB, consulte “USB Media Viewer”. Para reproducir vídeo y audio con una conexión USB, consulte “Reproducción de vídeo y audio con una conexión USB”. Para usar la función de presentación en red, consulte “Función de presentación en red”. 7 Ajuste el enfoque, el tamaño y la posición de la imagen proyectada (página 15). Puede proyectar imágenes JPEG o archivos PDF almacenados en una tableta/ smartphone de forma inalámbrica a través de una aplicación especial.

Para descargar la aplicación

u obtener información detallada sobre su funcionamiento, visite la URL siguiente. http://PWPresenter.pixelworks.com *1: Para utilizar la aplicación, debe cumplirse una de las siguientes condiciones.• Conexión a una red que permita la configuración de una conexión inalámbrica (página 11).• Conexión a una red inalámbrica a través del módulo LAN inalámbrico USB IFU-WLM3 (no suministrado) conectado al proyector (página 12).*2: En función de su conexión a Internet, el servicio puede estar sujeta al pago de tarifas de datos. Visualización de imágenes o archivos enviados desde una tableta/smartphone15

Proyección de una imagen Ajuste de la imagen proyectada Enfoque Tamaño (Zoom) Posición Anillo de enfoque Anillo de zoom Bot

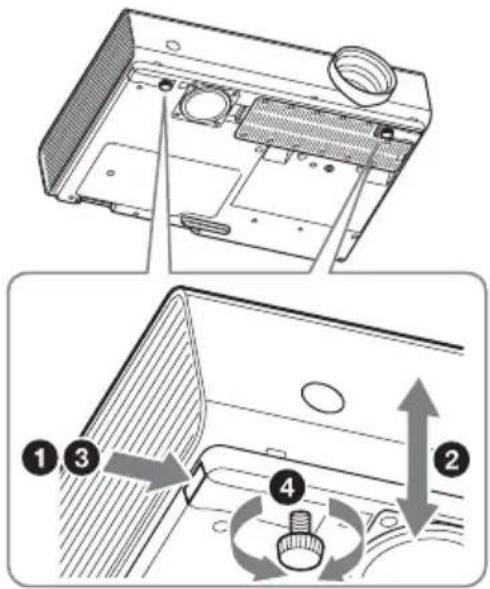

n de ajuste de pie Pies delanteros (ajustables)ES 16 Proyección de una imagen Ajuste la inclinación del proyector con los pies delanteros (ajustables) Al cambiar la inclinación del proyector con los botones de ajuste de pie/pies delanteros (ajustables), puede modificar la posición de la imagen proyectada. Cómo ajustar el ángulo 1 Pulse los botones de ajuste de pie y no los suelte. 2 Eleve la parte delantera del proyector para ajustar el ángulo. 3 Suelte los botones de ajuste de pie. 4 Gire los pies delanteros (ajustables) para definir el ángulo del proyector con más precisión.

• Tenga cuidado de no dejar caer el proyector sobre los dedos.

• No ejerza una presión excesiva sobre la parte superior del proyector con los pies delanteros (ajustables) extendidos. Cambio de la relación de aspecto de la imagen proyectada Pulse la tecla ASPECT en el mando a distancia para cambiar la relación de aspecto de la imagen proyectada. También puede modificar la configuración en la opción Aspecto en el menú Pantalla. Notas17

Proyección de una imagen Corrección de la distorsión trapezoidal de la imagen proyectada (función Trapezoide) Normalmente, la función Trapezoide ajusta automáticamente la imagen proyectada. La función Trapezoide a veces no funciona automáticamente si la pantalla está inclinada. En este caso, ajuste la opción Trapezoide manualmente. 1 Pulse la tecla KEYSTONE en el mando a distancia o seleccione Trapezoide V en el menú Instalación. 2 Ajuste el valor con las teclas V/v/B/b. Cuanto mayor sea el valor, más estrecha será la parte superior de la imagen proyectada. Cuanto menor sea el valor, más estrecha será la parte inferior. Puesto que el ajuste Trapezoide es una corrección electrónica, es posible que la imagen se deteriore. Visualización de un patrón Puede visualizar un patrón para ajustar la imagen proyectada o un patrón de guía con la tecla PATTERN del mando a distancia. Pulse la tecla PATTERN de nuevo para restaurar la imagen anterior. Puede utilizar un patrón de guía como guía para escribir texto o dibujar líneas y formas en la pizarra sin necesidad de un ordenador. No puede utilizar esta llave si se selecciona “USB tipo A”, “USB tipo B” o “Red” como entrada. Ajusta automáticamente la Fase, el Pitch y el Desplazamiento de la imagen proyectada cuando se recibe una señal de un ordenador (APA (Alineación automática de píxeles)) Pulse la tecla APA en el mando a distancia. Púlsela de nuevo para cancelar el ajuste. También es posible ajustar la APA en el menú Pantalla. Si la función APA inteligente del menú Función está ajustada en “Sí”, la APA se ejecuta automáticamente cuando se recibe una señal. Nota Aumente el número hacia el símbolo másAumente el número hacia el símbolo menos NotaES 18 Proyección de una imagen 1 Pulse la tecla ?/1 de la unidad principal o del mando a distancia. El proyector inicia el proceso de apagado y se apaga. Si vuelve a pulsar la tecla ?/1 antes de que transcurran 10 segundos, el proceso de apagado se cancelará. No apague el proyector inmediatamente después del encendido de la lámpara. De lo contrario, la lámpara podría estropearse (o no encenderse, etc.). 2 Desconecte el cable de alimentación de CA de la toma de pared. Para desactivar sin que aparezca el mensaje de confirmación Mantenga pulsada la tecla ?/1 en la unidad durante unos segundos. Indicador ECO Este indicador marca la efectividad actual de la función ECO del proyector. (Para obtener más información sobre la función ECO, consulte “Tecla ECO MODE” y “ECO”.) Cuando el proyector se apaga, se visualizan iconos de hojas. El número de iconos mostrados varía en función de la energía que se haya ahorrado como resultado del uso de la función ECO. Apagado de la alimentación Nota Indicador ECO19

Indicadores Indicadores Los indicadores permiten comprobar el estado y le notifican el funcionamiento anómalo del proyector. Si el proyector muestra un estado anómalo, resuelva el problema de acuerdo con la tabla siguiente. Indicador ON/STANDBY Indicador LAMP/COVER Estado Significado/Soluciones Se ilumina en rojo El proyector está en modo Espera. Parpadea en verde • El proyector está preparado para funcionar una vez que se haya encendido.

• La lámpara se enfría después de haber apagado el proyector. Se ilumina en verde La alimentación del proyector está encendida. Se ilumina en naranja El proyector está en Sin entrada (Apagado lámp.). Parpadea en rojo El proyector se encuentra en un estado anómalo. Los síntomas se indican mediante un número de parpadeos. Resuelva el problema de acuerdo con las indicaciones siguientes. Si vuelve a mostrar este síntoma, consulte con personal especializado de Sony. Parpadea dos veces La temperatura interna es anormalmente alta. Compruebe los siguientes elementos.

• Compruebe visualmente si hay algo que bloquee los orificios de ventilación.

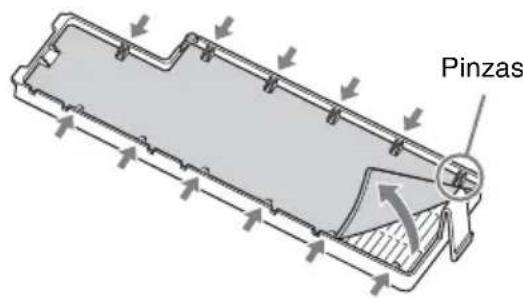

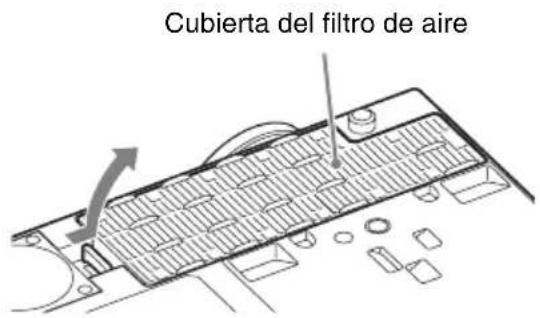

• Compruebe visualmente si el filtro de aire no está obstruido. (página 22)

• Verifique si Posición instalación en el menú Instalación está bien configurado. Parpadea seis veces Desconecte el cable de alimentación de CA de la toma de pared. Después de comprobar que el indicador ON/STANDBY se apaga, vuelva a conectar el cable de alimentación a una toma de pared y, a continuación, encienda el proyector. Otro número de parpadeos Consulte con personal especializado de Sony. Estado Significado/Soluciones Parpadea en rojo Los síntomas se indican mediante un número de parpadeos. Resuelva el problema de acuerdo con las indicaciones siguientes. Parpadea dos veces La cubierta de la lámpara no está correctamente fijada (página 20). Parpadea tres veces La temperatura de la lámpara es inusualmente elevada. Apague la alimentación y espere a que la lámpara se enfríe y, a continuación, vuelva a encender la alimentación. Si vuelve a mostrar este síntoma, es posible que la lámpara se haya quemado. En este caso, sustituya la lámpara por una nueva (página 20).ES 20 Sustitución de la lámpara Sustitución de la lámpara Sustituya la lámpara por una nueva si aparece un mensaje en la imagen proyectada (página 19). Utilice una lámpara de proyector LMP-E212 (no suministrada) para la sustitución.

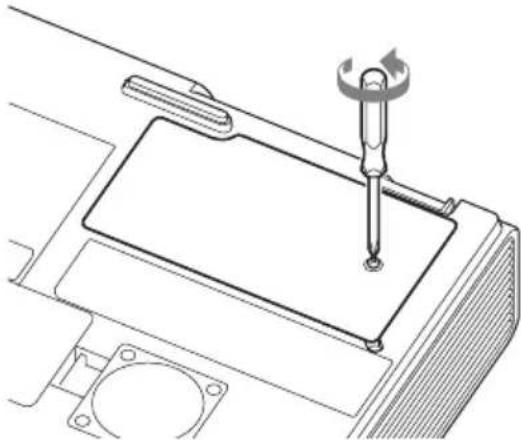

• La lámpara permanece caliente después de haber apagado el proyector. Si toca la lámpara, puede quemarse los dedos. Antes de sustituir la lámpara, espere al menos una hora después de haber apagado el proyector para que se enfríe lo suficiente.• No permita que se introduzcan objetos metálicos o inflamables en la ranura de sustitución de la lámpara después de extraerla, de lo contrario, podría provocar una descarga eléctrica o un incendio. No meta las manos dentro de la ranura.
• Si la lámpara se rompe, póngase en contacto con personal especializado de Sony. No sustituya la lámpara usted mismo.

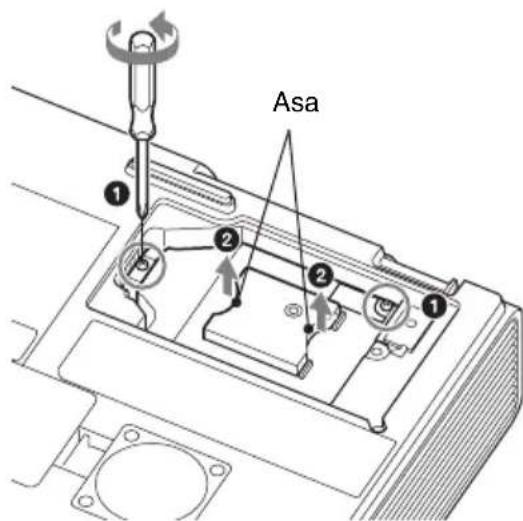

• Cuando sustituya la lámpara, asegúrese de sujetarla por el lugar indicado para tirar de ella recto hacia fuera. Si toca una parte de la lámpara que no sea el lugar indicado, podría quemarse o herirse. Si tira hacia fuera de la lámpara mientras el proyector se encuentra inclinado, los fragmentos pueden dispersarse y provocar heridas si la lámpara se rompe. 1 Apague el proyector y desconecte el cable de alimentación de CA de la toma de pared. 2 Cuando la lámpara se haya enfriado lo suficiente, afloje el tornillo 1 para abrir la cubierta de la lámpara. 3 Afloje los 2 tornillos de la lámpara y, a continuación, tire del asa de la lámpara hacia afuera. PrecauciónNotas Asa21

Sustitución de la lámpara 4 Inserte por completo la lámpara nueva hasta que quede encajada firmemente en su sitio. Apriete los 2 tornillos. 5 Cierre la cubierta de la lámpara y apriete el tornillo 1. La unidad no se encenderá si la lámpara no se ha fijado correctamente. 6 Conecte el cable de alimentación de CA a la toma de pared y encienda el proyector. 7 Reinicie el contador de la lámpara para que notifique el momento de la siguiente sustitución. Seleccione “Lamp Timer Reset” en el menú Función y pulse la tecla ENTER. Cuando aparezca un mensaje, seleccione “Yes” para reiniciar el contador de la lámpara. NotaES 22 Limpieza del filtro de aire Limpieza del filtro de aire Si aparece un mensaje en la imagen proyectada indicando que ha llegado el momento de limpiar el filtro, limpie el filtro de aire (página 19). Si no es posible eliminar el polvo del filtro de aire incluso después de haberlo limpiado, sustitúyalo por uno nuevo. Para obtener información detallada sobre un nuevo filtro de aire, consulte con personal especializado de Sony. Si no limpia el filtro de aire, es posible que se acumule el polvo y lo obstruya. Como consecuencia, la temperatura puede aumentar en el interior de la unidad, lo que podría provocar un fallo de funcionamiento o un incendio. 1 Apague el proyector y desconecte el cable de alimentación de CA de la toma de CA. 2 Deslice la cubierta del filtro de aire y sáquela de la unidad. 3 Limpie el filtro del aire con una aspiradora. Tire de la cubierta del filtro de aire, sáquela y límpiela con un aspirador. 4 Vuelva a colocar la cubierta del filtro de aire a la unidad. Es importante fijar la cubierta del filtro de aire con firmeza; en caso contrario, la unidad podría averiarse.PrecauciónCubierta del filtro de aire Nota PinzasDE
