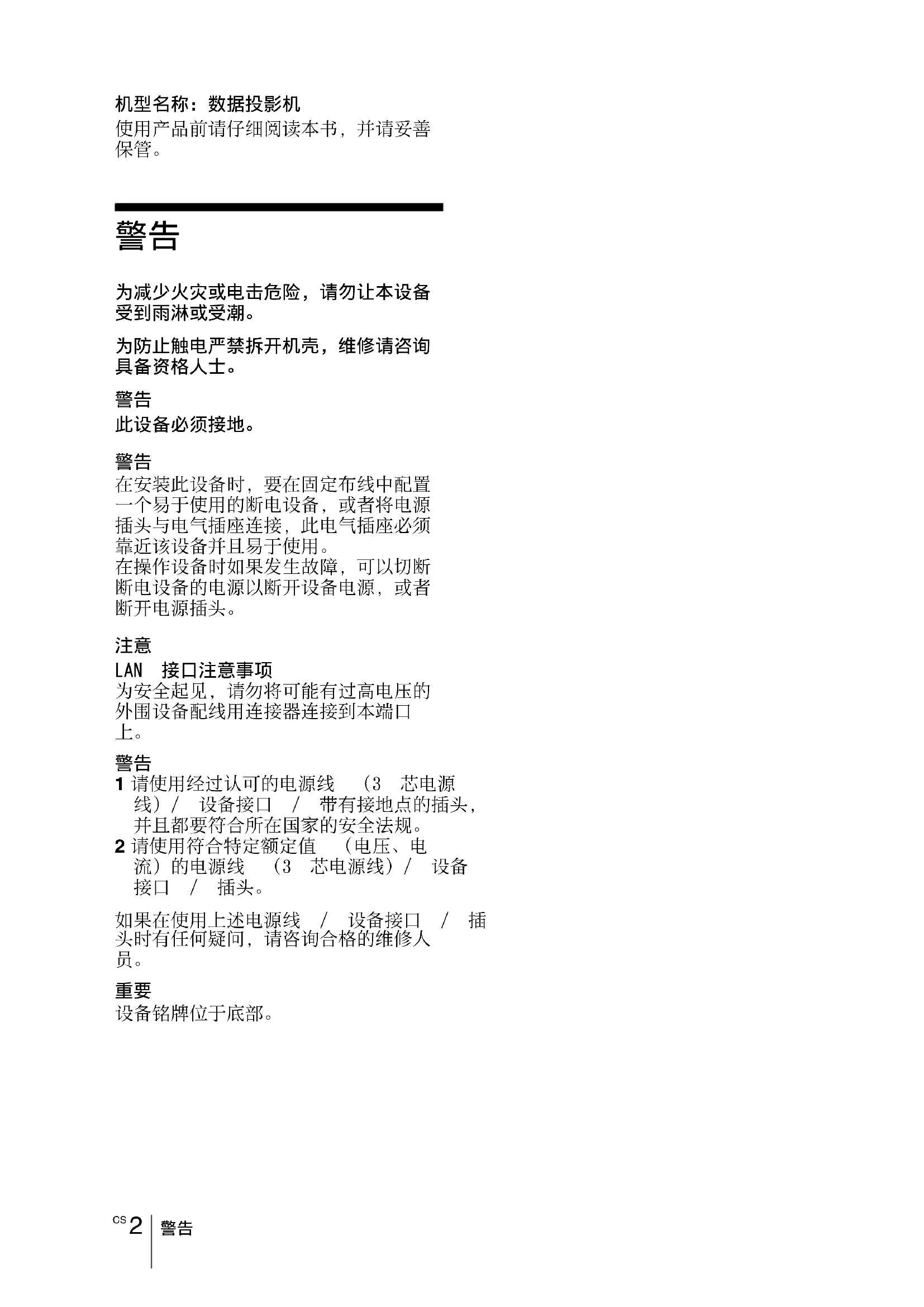

在安装此设备时，要在固定布线中配置 一个易于使用的断电设备，或者将电源 插头与电气插座连接，此电气插座必须 靠近该设备并且易于使用。 在操作设备时如果发生故障，可以切断 断电设备的电源以断开设备电源，或者

LAN 接口注意事项 为安全起见，请勿将可能有过高电压的 外围设备配线用连接器连接到本端口

1 请使用经过认可的电源线 （3 芯电源 线）/ 设备接口 / 带有接地点的插头， 并且都要符合所在国家的安全法规。 2 请使用符合特定额定值 （电压、电 流）的电源线 （3 芯电源线）/ 设备

如果在使用上述电源线 / 设备接口 / 插 头时有任何疑问，请咨询合格的维修人

• 请检查本机的工作电压是否与当地的 供电电压一致。如果需要电压适配器， 请向 Sony 公司专业技术人员咨询。

• 万一有液体或固体落入机壳内，请拔 下本机的电源插头，并请 Sony 公司专 业技术人员咨询检查后方可继续使用。

• 数日不使用本机时，请将本机的电源 插头从墙上电源插座拔出。

• 即使本机的电源已经关闭，只要其插 头还连接在墙上电源插座上，本机便

• 当您调节本机的高度时，小心不要让 前撑脚 （可调节）夹到您的手指。不 要在前撑脚 （可调节）伸出的状态下 用力按压投影机的顶部。

• 避免使用带低压限制的延长线，否则 可能造成短路和人身事故。

• 在移动安装于地板上的投影机时，不 要将手指卡入装置和地面之间。

• 不得将本机安装在靠近电暖炉或排气 管等热源的位置，也不得放置于易受 阳光直射、灰尘过多、潮湿、机械振

• 切勿自己将投影机安装到天花板或者 移动。务必咨询 Sony 公司专业技术人

• 如果通风孔堵塞而造成内部热量蓄积， 可能导致火灾或损坏本机。若要保持 通风良好并防止内部热量蓄积，请遵

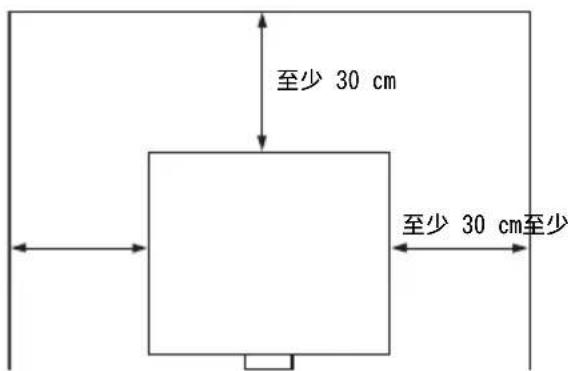

• 请在本设备周围留出空间 （第 4 页）。

• 请勿将本机放置于出厂包装纸、软布、 纸、垫子或纸片等物品表面上。通风 孔可能会吸入这些物品。

• 在投影期间请勿在镜头前放置可能会 遮挡光线的物品。来自光线的热量可 能会造成物品损坏。请使用画面消除

• 请勿将安全棒用于防止偷窃或安装本 机。如果使用安全棒提起本机或悬挂 本机，可能会造成本机掉落和损坏，

• 切勿自行将投影机安装在天花板上或 移动投影机。请务必咨询 Sony 公司专 业技术人员 （收费）。

• 在天花板上安装本机时，请务必使用 安全绳等，以免本机掉落。请将安装 工作委托给有经验的承包商或安装人

• 请避免在温度或湿度非常高，或温度 非常低的场所使用本机。

• 请避免将本机安装在受空调的冷暖风 直接吹拂的地方。在这样的场所安装 可能会由于湿气凝结或温度升高而导

• 避免将本机安装于温度或烟雾传感器 附近。在这样的场所安装可能会导致

• 当在海拔 1500 米或更高的地区使用本 机时，请将安装设定菜单中的 “高海 拔高度模式”设置为 “开”。当在高 海拔地区使用本机时，如果没有设定 此模式，可能会产生不良的影响，诸 如降低某些组件的可靠性。

• 根据安装角度正确设置安装设定菜单 中的 “安装位置”。继续使用错误的 设定可能会影响组件的可靠性。 在天花板上安装本机的安全注意

• 如果本机暴露于杀虫剂等挥发性物质 中或本机长时间与橡胶或乙烯基树脂 产品接触，本机的表面涂层会被破坏

• 关于清洁镜头表面： 请用眼镜清洁布等软布轻轻擦拭镜头。 使用稍微浸过水的软布可以擦除顽固 的污渍。切勿使用酒精、苯或稀释剂 等溶剂，或者酸性、碱性清洁剂或洗

使用软布轻轻擦拭机壳。使用稍微浸 过中性清洁剂并拧干的软布可以擦掉 顽固的污渍，然后使用柔软的干布进 行擦拭。切勿使用酒精、苯或稀释剂 等溶剂，或者酸性、碱性清洁剂或洗

为了获得最佳图像，不应该让屏幕的正 面暴露在直射照明或阳光下。 当使用表面不平整的屏幕时，根据屏幕 与本机之间的距离或变焦放大倍数的不 同，极少数情况下可能会在屏幕上出现 条纹图案。这并非本机的故障。 投影机内部装有冷却扇可以防止内部温 度升高，但稍微有些噪声。这是制造过 程的正常结果，并不表明出现故障。如 果出现异常噪声，请向 Sony 专业人员咨

用作光源的投影灯内含具有很高内压的 汞。高压汞灯具有下列特性：

• 敲打投影灯可能会导致投影灯破损并 伴有响声，随着投影灯使用时间的增 加，投影灯会损坏或老化。投影灯可 能会无法点亮并可能烧坏。

• 投影灯的寿命根据各投影灯的个体差 异或使用条件而有所不同。因此，投 影灯在到达指定的可使用时间之前就 可能会破损或无法点亮。

• 投影灯也可能在超过了可使用时间才 破损。如果投影图像上显示更换信息， 即使投影灯仍可以正常点亮，也请尽

请不要将废弃的产品与一般生活垃圾一 同弃置。正确处置废弃的产品有助于避 免对环境和人类健康造成潜在的负面影 响。具体的处理方法请遵循当地的规章

本 LCD 投影机采用高精密度技术制造。 然而，可能会在 LCD 投影机的图像上持 续显示微小的黑点和 / 或亮点 （红色、 蓝色或绿色）。这是制造过程的正常结

并且，当您使用多台 LCD 投影机投影在 一个屏幕上时，即使是相同型号，投影 机间的色彩再现可能会有不同，因为各 个投影机的色彩平衡可能设置各异。

如果投影机安装地的室温急剧变化，或 如果突然将投影机从寒冷的地方搬到温 暖的地方，投影机中可能会出现湿气凝 结。由于湿气凝结可能会造成故障，所 以在调节空调温度设定时请小心。如果 出现湿气凝结，请让投影机保持开启状

SONY 不对任何因传输设备安全措施操 作不当、传输规格导致不可避免的数据 泄露或任何种类的安全问题造成的损坏

• 在使用前请始终确认本机运行正常。 无论保修期内外或基于任何理由， SONY 对任何损坏概不负责。由于本 机故障造成的现有损失或预期利润损 失，不作 （包括但不限于）退货或

• SONY 对因任何情况导致终止或停止使 用本机相关服务概不负责。 注意7

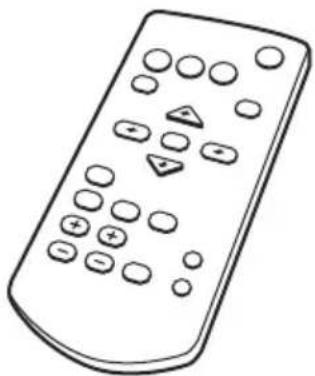

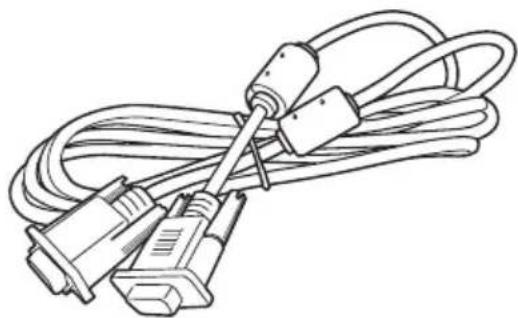

RM-PJ8 遥控器 （1）锂电池 (CR2025) (1)已安装电池。使用遥控器前，请撕下 交流电源线 (1)迷你 D-sub 15 芯电缆 （1.8 米）(1)快速参考手册 （本手册） (1)使用说明书 (CD-ROM) (1)Projector Station for Network Presentation 网络演示安装软件(CD-ROM) (1)将附带的 CD-ROM 插入电脑的 CD-ROM 驱动器，片刻后 CD-ROM 会自动启动。选择想要阅读的使用说明书。如果 CD-ROM 没有自动启动，请打开 CD-ROM 中的“index.htm”文件。电脑中必须安装有 Adobe Acrobat Reader 5.0 或更高版本才能阅读CD-ROM 中存储的使用说明书。 1 关闭所有正在运行的应用程序。 2 将附带的CD-ROM插入电脑的CD-ROM

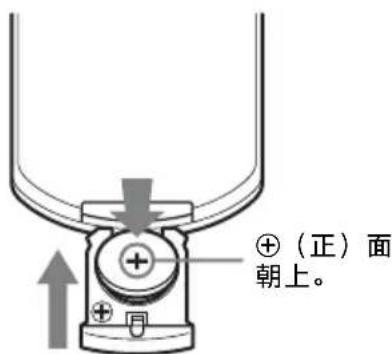

3 打开 CD-ROM，并双击 .exe 文件。 当显示信息 “用户帐户控制”时，单击 “允许”或 “是”。 4 按照画面指示安装软件。 1 拉出锂电池舱。 如图所示，用棍状物拉出电池舱。 2 插入锂电池。 3 合上锂电池舱。 使用 CD-ROM 手册 安装 Projector Station for Network Presentation

只更换同一类型或制造商推荐的电池型 号。处理电池时，必须遵守相关地区或

RM-PJ8 遥控器附带一枚锂电池 (CR2025)。 为避免爆炸风险，请使用锂电池 (CR2025)。

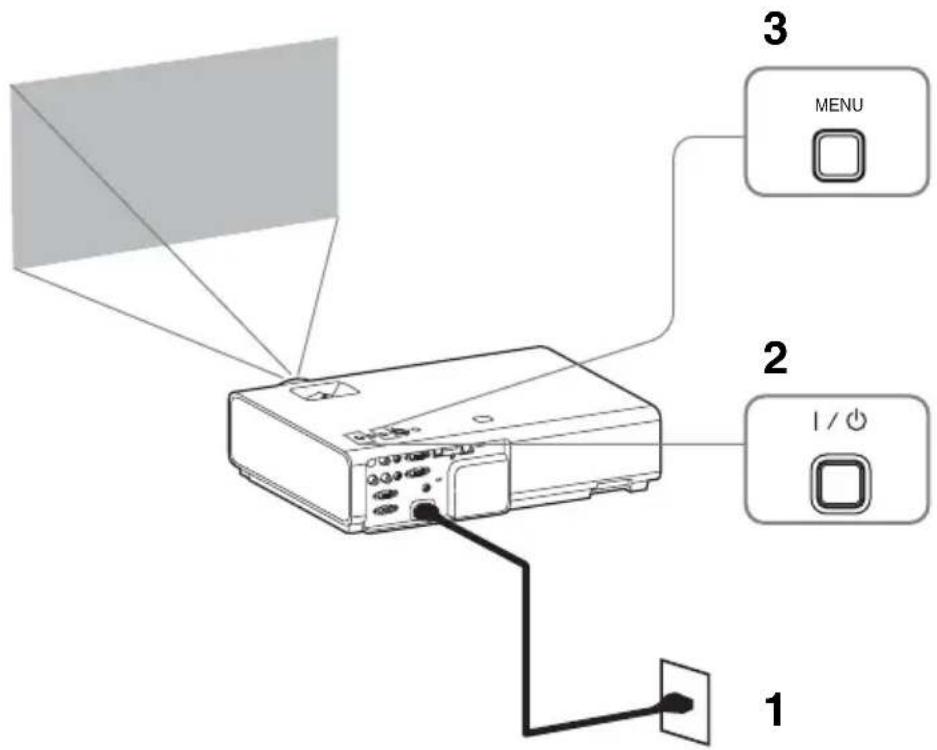

菜单、信息等显示语言的出厂设定为英文。若要更改画面显示语言，请按以下步骤操作： 1 将交流电源线的插头插入电源插

2 打开投影机。 按 ?/1 键。 3 按 MENU 键显示菜单。 如果画面显示模糊，请调节投影图像的聚焦、尺寸和位置 （第 14 页）。 4 选择菜单语言。

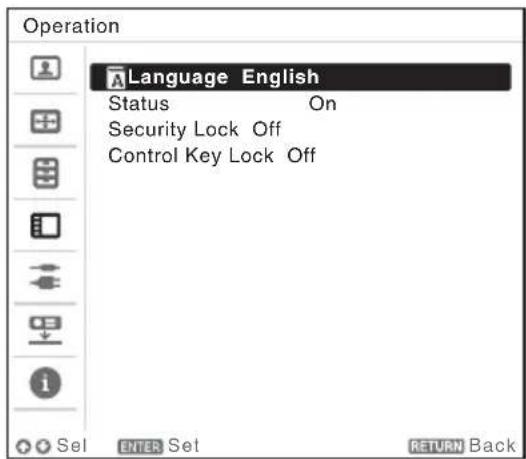

按 V 或 v 键选择操作设定（）菜单，然后按 ENTER 键。 2 按 V 或 v 键选择 “Language （）”，然后按 ENTER 键。 3 按 V/v/B/b 键选择一种语言，然 后按 ENTER 键。 5 按 MENU 键关闭菜单画面。 MENU

可连接配有 RGB 输出接口和 HDMI 输出接口的外部设备。除此之外，也可以通过以下

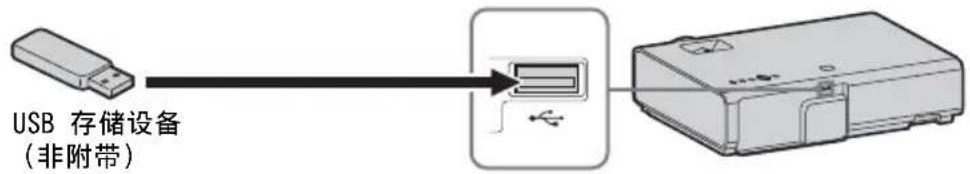

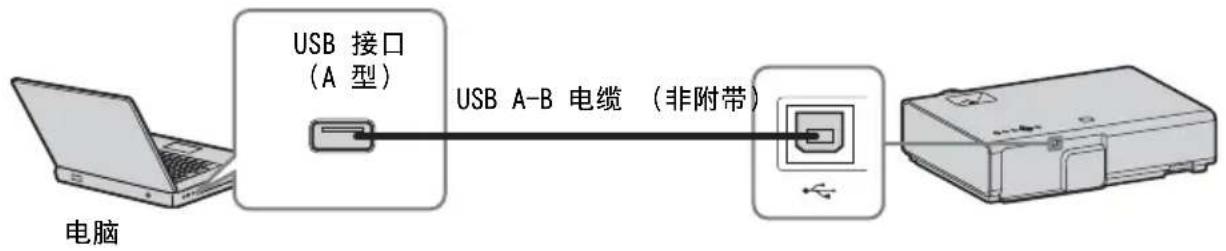

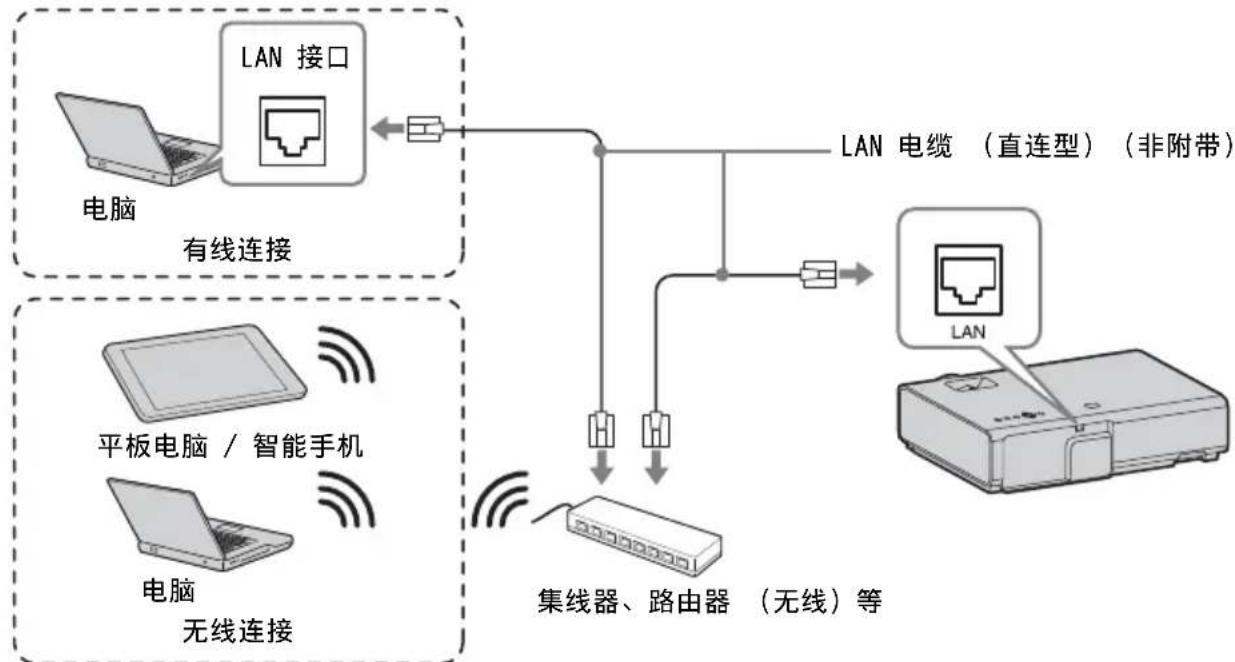

USB 接口 （B 型）（ ） 用于连接配有 USB 接口的电脑 （“通过 USB 连接投影图像”）。 USB 接口 （A 型）（ ） 用于连接 USB 存储设备 （“使用 USB Media Viewer”）。 LAN 接口 用于连接集线器或路由器，以便与电脑、平板电脑或智能手机进行连接 （“网络发表

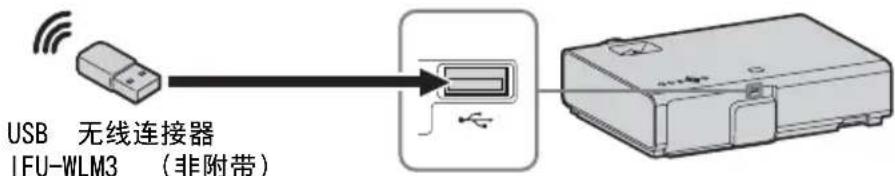

USB 接口 （A 型）（） 用于连接 USB 无线连接器 IFU-WLM3 （非附带）（“网络发表功能”）。

• 连接 / 断开 USB 无线连接器时，确保投影机处于待机模式（待机模式：“低位”），或拔掉 电源插座中的交流电源线。

• 将平板电脑 / 智能手机通过 USB 无线 LAN 模块 IFU-WLM3（非附带）无线连接至投影机 时，请在投影机的 “WLAN 设定”中将 “WLAN 网络”设定为 “访问点 （手动）”。

• 若要连接到访问点，请访问网络浏览器，并输入访问点连接的设定。详情请参阅 “设定投影机的 WLAN 网络”。

SSID：VPL + 局域网的 MAC 地址

安全方式：WEP(64bit) 密码：sony1

USB 无线连接器IFU-WLM3 （非附带）平板电脑 / 智能手机 无线路由器、访问点CS

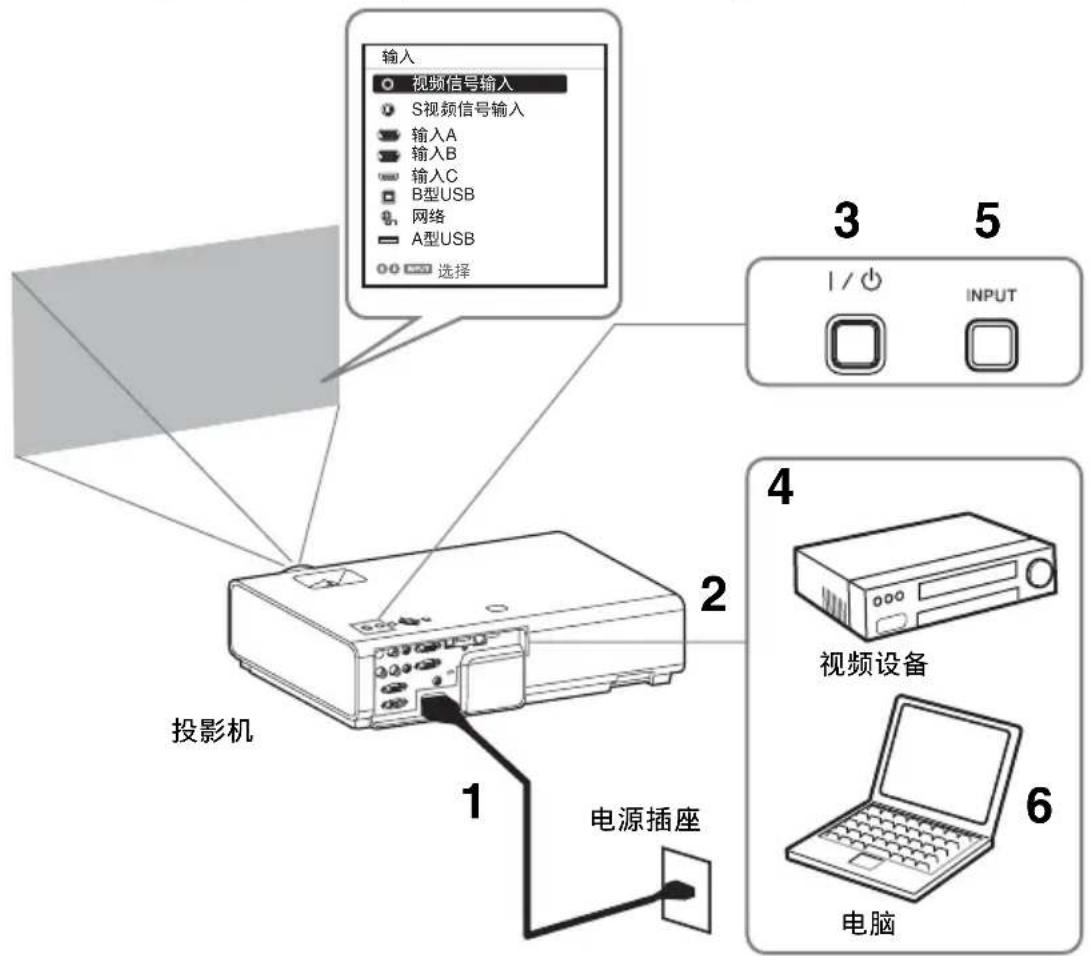

投影的图像大小视投影机与银幕之间的距离而定。安装投影机要使投影的图像符合银 幕大小。有关投影距离与投影图像大小的详细说明，请参见 “投影距离”。 1 将交流电源线的插头插入电源插

2 将所有设备连接至投影机。 3 按 ?/1 键以打开本机。 4 打开连接的设备。 5 选择输入源。 按投影机上的 INPUT 键，在银幕上显 示输入源切换菜单。反复按 INPUT 键

V/v 键选择要投影的图像。 6 投影电脑图像时，将电脑输出切换

若要投影 USB 存储设备中保存的图像 文件，请参阅 “USB Media Viewer”。若要通过 USB 连接播放视 频和音频，请参阅 “通过 USB 连接 播放视频和音频”。若要通过网络使 用发表功能，请参阅 “网络发表功

7 调节投影图像的聚焦、尺寸和位置 （第 14 页）。 太柵ὅ⍛廷⃉S太柵ὅ⍛廷⃉廷⃉A廷⃉B廷⃉CB⛯USB A⛯USB

您可以通过使用特定的应用程序，以无 线方式投影平板电脑 / 智能手机中存储 的 JPEG 图像、PDF 文件等。

或使用应用程序的详细方 法，请访问以下 URL。 http://PWPresenter.pixelworks.com *1: 若要使用应用程序，需要满足以下条件

• 连接到可以建立无线连接的网络 （第 10 页）。

• 通过与投影机相连的 USB 无线连接器 IFU-WLM3 （非附带）连接到无线网络 （第 11 页）。 *2: 根据互联网接入方式，可能产生上网数

显示从平板电脑 / 智能手机发送 的图像或文件CS

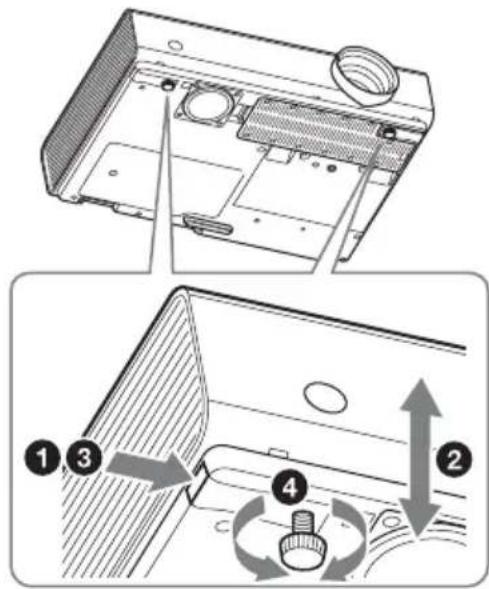

用前撑脚 （可调节）调节投影机的倾斜度 通过使用撑脚调节按钮 / 前撑脚 （可调节）改变投影机的倾斜度，可调节投影图像的

1 按住撑脚调节按钮。 2 抬起投影机的前部调节角度。 3 松开撑脚调节按钮。 4 转动前撑脚 （可调节）精确设定投

• 请不要在前撑脚 （可调节）顶起状态下用力按压投影机的顶部。

按遥控器上的 ASPECT 键改变投影图像的纵横比。也可以在屏幕设定菜单的纵横比中

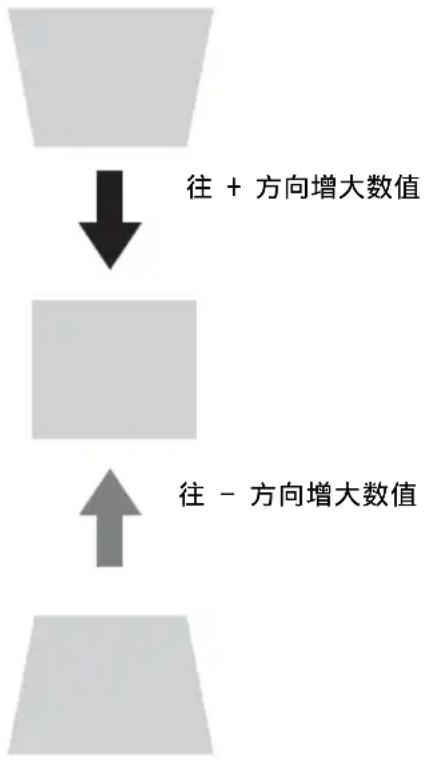

校正投影图像的梯形失真 （梯形失真校正功能） 梯形失真校正功能通常会自动调节投影的图像。如果银幕倾斜，梯形失真校正功能可 能无法自动启用。在此情况下，请手动设定梯形失真校正。 1 按遥控器上的KEYSTONE键或选择安装 设定菜单中的垂直梯形失真校正。 2 使用 V/v/B/b 键设定数值。设定值 越高，投影图像的上部越窄。设定值

由于梯形失真校正调节是电子修正，可 能会发生图像质量下降。

可以按遥控器上的 PATTERN 键显示一个用于调节投影图像的图形或一个网格图形。再 次按 PATTERN 键可恢复为之前的图像。您可将网格图形作为参考在白板或黑板上书写 文字或画线条和形状，而不使用电脑。

当选择 “A 型 USB”、“B 型 USB”或 “网络”作为输入时，无法使用此按键。

当信号从电脑输入时，将自动调节投影图像的相位、位距和移位 （APA （自动像

按遥控器上的 APA 键。在设定时再按一次即可取消调节。 也可以在屏幕设定菜单中设定 APA。如果功能设定菜单中的智能 APA 设定为 “开”， 在输入信号时会自动执行 APA。

1 按主机或遥控器上的 ?/1 键。 投影机开始关机并关闭电源。如果在 10 秒钟内再次按下 ?/1 键，则取消关机。 请勿在投影灯点亮后立即关闭投影机。否则可能会导致投影灯故障 （无法点亮

2 拔掉电源插座中的交流电源线。 若要关机但不要显示确认信息 按住本机上的 ?/1 键数秒钟。 ECO 表

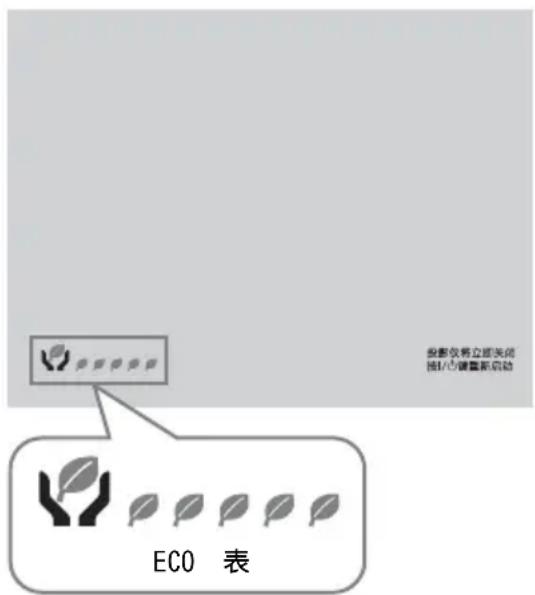

此表显示投影机 ECO 功能的当前效能。（有关 ECO 功能的详细说明，请参阅 “ECO

MODE 键”和 “ECO”。） 关闭投影机时，会显示叶子图标。显示的图标数量会因使用 ECO 功能节省的能量多少

指示灯能用于检查投影机的状态并通知您投影机运行异常。 如果投影机呈现异常状态，请依照下表查找问题。 ON/STANDBY 指示灯 LAMP/COVER 指示灯 状态 含义 / 解决方法 红色点亮 投影机处于待机模式。 绿色闪烁 • 投影机电源接通后投影机准备操作。

• 关闭投影机电源后，投影灯冷却。 绿色点亮 投影机电源开着。 橙色点亮 投影机处于无输入 （投影灯关闭）。 红色闪烁 投影机处于异常状态。用闪烁次数表示症状。根据以下指导 查找问题。如果重新出现此症状，请向 Sony 公司专业技术人

闪烁两次 内部温度异常升高。检查以下事项。

• 检查空气滤网是否阻塞。( 第 21 页 )

• 检查安装设定菜单中的安装位置是否设定正确。 闪烁六次 拔掉电源插座中的交流电源线。确认 ON/STANDBY 指示灯熄灭 后，重新将电源线插进电源插座，然后打开投影机。 其它闪烁次数 请向 Sony 公司专业技术人员咨询。 状态 含义 / 解决方法 红色闪烁 用闪烁次数表示症状。根据以下指导查找问题。 闪烁两次 投影灯盖未牢固安装。( 第 19 页 ) 闪烁三次 投影灯温度异常升高。关闭电源，并等投影灯冷却后再打开 电源。如果此症状重新出现，则投影灯可能已烧坏。在此情 况下，请更换新的投影灯 （第 19 页）。19

如果投影的图像上显示信息，则更换新的投影灯 （第 18 页）。 使用 LMP-E212 投影机灯泡 （非附带）进行更换。

• 关闭投影机电源后，投影灯的温度仍 然很高。如果触摸投影灯，手指可能 会被烫伤。更换投影灯时，请在关闭 投影机电源后至少等候 1 个小时让投

• 请勿在取下投影灯后让金属或易燃物 进入投影灯更换插槽，否则可能会导 致触电或火灾。请勿将手放进插槽内。

• 如果投影灯破损，请联系 Sony 公司专 业技术人员。请勿自行更换投影灯。

• 取下投影灯时，请务必抓住指定位置 并将其径直拉出。如果触碰指定位置 以外的投影灯部分，则您可能会被烫 伤或受伤。如果在投影机倾斜时拉出 投影灯，万一投影灯损坏，碎片可能

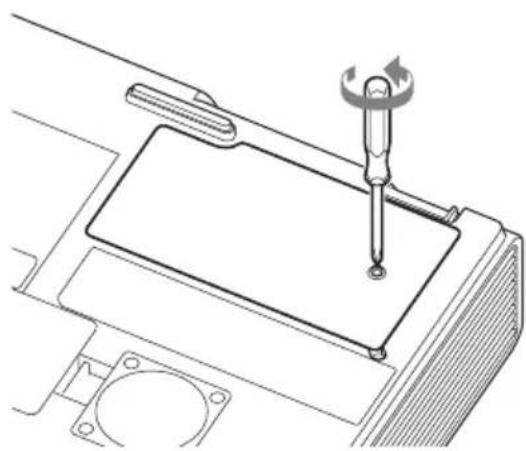

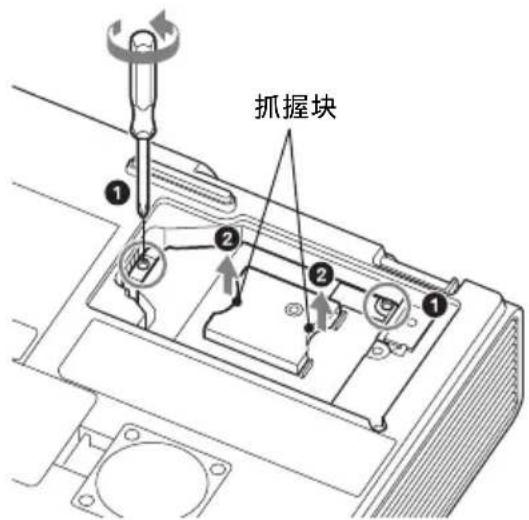

2 当投影灯已经充分冷却后，即可松 开 1 个螺丝打开投影灯盖。 3 松开投影灯上的 2 个螺丝，然后握 住投影灯抓握块将其拉出。

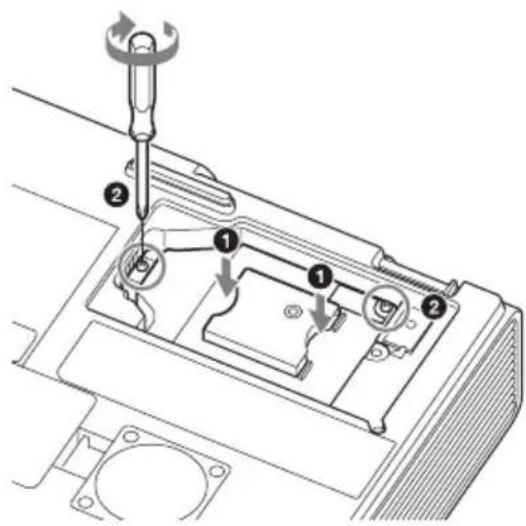

4 将新的投影灯完全插入，使其固定 到位。拧紧 2 个螺丝。 5 关闭投影灯盖并拧紧 1 个螺丝。 如果投影灯未正确固定，则无法打开

选择功能设定菜单上的 “重设投影 灯操作时间”，然后按 ENTER 键。当 出现信息时，请选择 “是”即重设

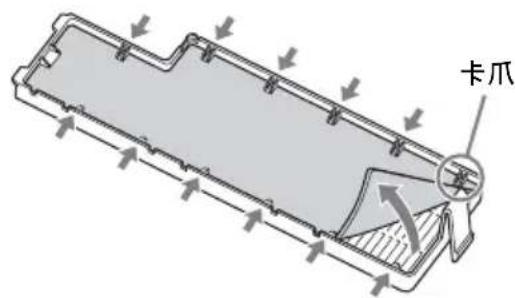

当投影的图像上出现表示滤网清洁时间的信息时，请清洁空气滤网 （第 18 页）。 如果在清洁后仍然无法除掉空气滤网上的灰尘，请更换新的空气滤网。有关新的空气 滤网的详情，请咨询公司专业技术人员。 如果忽视清洁空气滤网，则灰尘可能会积聚从而造成堵塞。因此，本机内部的温度可 能会升高从而造成故障或火灾。 1 关闭投影机电源并从交流电源插座

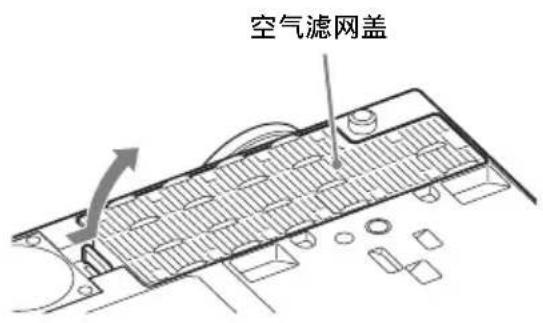

2 从本机滑出并拆下空气滤网盖。 3 用吸尘器清洁空气滤网。 拉出并拆下空气滤网盖，并用吸尘器

4 将空气滤网盖重新安装至本机。 务必牢固安装空气滤网盖，否则可能
