MODE D'EMPLOI LSM-HDR1 SONY

Projector Optional License Guide de l’utilisateur LSM-120P1 LSM-BRIN1 LSM-HDR1 LSM-NVG1 LSM-AC1 Avant d’utiliser l’appareil, veuillez lire attentivement ce manuel et le conserver pour future référence. 4-597-681-24 (1) © 2016 Sony Corporation2 Ce document décrit la procédure d’installation des licences optionnelles. Le tableau suivant indique les licences correspondantes. Enregistrez le fichier contenant la clé d’installation acquise auprès d’eCSite sur une mémoire USB, puis utilisez le menu pour procéder à l’installation. Utilisez une mémoire USB au format FAT32 d’1 Go ou plus. Pour plus d’informations sur l’utilisation des menus, reportez-vous au mode d’emploi du projecteur. Vérification de la version actuelle du logiciel Pour installer les licences optionnelles, les versions logicielles des projecteurs doivent être mises à jour comme suit. Vérifiez la version logicielle qui s’affiche sous « Version du logiciel » dans le menu Informations . Si la version logicielle est antérieure, procédez à la mise à niveau préalable de la version. Enregistrement du fichier contenant la clé d’installation sur une mémoire USB 1 Préparez l’ordinateur pour enregistrer les données sur la mémoire USB. 2 Enregistrez le fichier texte acquis directement sur le répertoire racine de la mémoire USB. Exécution de l’installation Ne réalisez aucune des opérations suivantes pendant l’installation. sous peine d’interrompre le processus d’installation et de provoquer des dysfonctionnements.

• Retrait ou insertion d’une mémoire USB

• Mise hors tension 1 Insérez la mémoire USB contenant la clé d’installation dans le port USB du projecteur. 2 Sélectionnez « Activer les licences » dans « Gestion de licence » du menu Installation . Le message « Pour terminer l’activation, éteignez et débranchez/branchez le cordon d’alimentat. » s’affiche. Si la clé d’installation est introuvable : Le message « Aucune licence valide trouvée. » s’affiche. Les causes possibles sont les suivantes.

• Le fichier contenant la clé d’installation n’a pas été enregistrée dans le répertoire racine de la mémoire USB.

• La clé d’installation pour un modèle différent a été enregistré.

• Le nom de fichier enregistré n’est pas conforme. Enregistrez le fichier contenant la clé d’installation sur une mémoire USB et recommencez l’installation à partir de l’étape 1. 3 Sélectionnez « OK », puis éteignez l’appareil et débranchez le cordon d’alimentation. 4 Rebranchez le cordon d’alimentation, puis allumez l’appareil. 15 minutes peuvent s’écouler avant que l’écran ne s’affiche car l’opération de mise à jour commence après la mise sous tension. 5 Vérifiez si LSM-BRIN1, LSM-HDR1, LSM-120P1, LSM-NVG1 et/ou LSM-AC1 s’affichent sous « Gestion de licence » dans le menu Installation . Installation Nom du produit Licence correspondante LSM-120P1 Licences correspondant à 4K/120p et 4K/3D (Pour le VPL-GTZ280) LSM-BRIN1 Licence correspondant à 5 000 lumen (Pour le VPL-GTZ280) LSM-HDR1 Licence correspondant à HDR (High Dynamic Range) (Pour le VPL-GTZ280) LSM-NVG1 Licence correspondant au réglage de lumière infrarouge (Pour le VPL-GTZ280) LSM-AC1 Licence du DSMA-PM1 (Pour le VPL-GTZ280/VPL-GTZ270/ VPL-VW5000) Nom du produit Projecteur correspondant Version du logiciel LSM-120P1 LSM-BRIN1 LSM-HDR1 LSM-NVG1 VPL-GTZ280 V3.203 ou ultérieure LSM-AC1 VPL-GTZ280 V3.404 ou ultérieure VPL-GTZ270 V4.404 ou ultérieure VPL-VW5000 V4.404 ou ultérieure RemarqueRemarque3 Si les licences applicables n’apparaissent pas : Revérifiez la procédure d’installation et recommencez l’installation à partir de l’étape 1. Remarques

• Vérifiez toujours que l’appareil fonctionne correctement avant l’utilisation. Sony n’assumera pas de responsabilité pour les dommages de quelque sorte qu’ils soient, incluant mais ne se limitant pas à la compensation ou au remboursement, à cause de la perte de profits actuels ou futurs suite à la défaillance de cet appareil, que ce soit pendant la période de garantie ou après son expiration, ou pour toute autre raison quelle qu’elle soit.

• Sony n’assumera pas de responsabilité pour les réclamations, quelle qu’elles soient, effectuées par les utilisateurs de cet appareil ou par des tierces parties.

• Sony n’assumera pas de responsabilité pour la cessation ou l’interruption de tout service lié à cet appareil, résultant de quelque circonstance que ce soit.4 En installant cette licence, les signaux d’entrée pour 4K/ 120P et 4K/3D (60 Hz par œil) deviennent disponibles, et les menus suivants peuvent être paramétrés.
• Menu Fonction : « Paramètres 3D »• Menu Installation : « 3D » pour « Sélect. déclench. » « DisplayPort 1/2/3/4 » peut également être sélectionné par le bouton F de la télécommande. Conseils• Le « Format de diffusion continue » dans le menu Fonction doit être réglé sur « Unique » ou « 3D » lorsque « DisplayPort 1/ 2 » ou « DisplayPort 1/2/3/4 » est sélectionné.• Pour visionner des images vidéo des signaux d’entrée 4K/120P, réglez « Format de diffusion continue » sur « Unique » et « Format DisplayPort » sur « Division HV ». Pour visionner des images vidéo 3D des signaux d’entrée 4K/120P, réglez « Sél. affichage 2D-3D » sous « Paramètres 3D » sur « 3D ».
• Pour visionner des images vidéo des signaux d’entrée 4K/3D (60 Hz par œil), réglez « Format de diffusion continue » sur « 3D ». Pour visionner des images vidéo 4K/120P des signaux d’entrée 4K/3D (60 Hz par œil), réglez « Format de diffusion continue » sur « Unique » et « Format DisplayPort » sur « Division V ».La fonction de gradation progressive n’est pas disponible lorsque cette licence est installée.• Le format 4K/120P, pouvant être acheminé via « DisplayPort 1/2/ 3/4 », est « Division HV » (page 4).

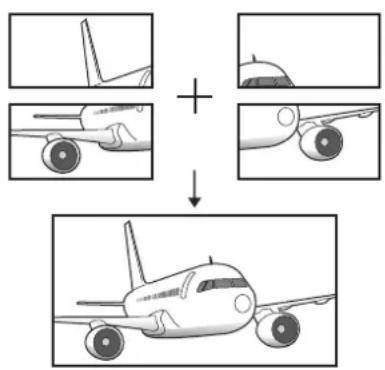

• Le numéro préréglé pour 4096×2160/120P est le n°99 et pour 3840×2160/120P, il s’agit du n°100. Affichage division HV Les signaux transférés après la division en 4 d’une image en résolution « 4096 × 2160 » ou « 3840 × 2160 » sont projetés. 1 Raccordez les sorties DisplayPort du poste de travail aux entrées DisplayPort du projecteur. Raccordez les sorties DisplayPort 1 à 4 du poste de travail à chaque entrée DisplayPort 1 à 4 du projecteur. 2 Mettez le projecteur et le poste de travail sous tension. 3 Sélectionnez « DisplayPort 1/2/3/4 » par le bouton F de la télécommande ou dans la palette d’entrée. 4 Sélectionnez la résolution « 2048 × 1080 » ou « 1920 × 1080 » dans l’écran de réglage du poste de travail*.

• Pour plus d’informations sur l’écran de réglage, consultez le fabricant du poste de travail ou des cartes graphiques, puisque le fonctionnement dépend du système d’exploitation ou des cartes graphiques installées dans le poste de travail. 5 Sélectionnez un taux de rafraîchissement de 120 Hz. Acheminez la sortie des signaux synchronisés provenant du même système de signaux et possédant le même format de signal vers DisplayPort. LSM-120P1 RemarqueRemarque5 Pour plus d’informations sur l’utilisation des menus, reportez-vous au mode d’emploi du projecteur. Menu Fonction Menu Installation Lors de l’acheminement des signaux 4K/3D (60 Hz par œil), le réglage « DisplayPort 1/2 » ou « DisplayPort 1/2/3/4 » du « Format de diffusion continue » dans le menu Fonction doit être remplacé par « 3D ». Paramètres Description Paramètres 3D Vous pouvez modifier les réglages de la fonction 3D. Sél. affichage 2D-3D Pour commuter des images vidéo sur « 2D » ou « 3D ». 2D : affiche des images vidéo 2D. 3D : affiche des images vidéo 3D. Conseils

• Cet élément s’affiche uniquement lors de l’entrée de signaux 4K/120P. Pour afficher des images vidéo 3D des signaux 4K/120P, réglez « Sél. affichage 2D-3D » sous « Paramètres 3D » sur « 3D ».

• L’affichage du menu peut comporter une image rémanente tant que l’image vidéo 3D est affichée et se voit mieux avec des lunettes 3D. Luminosité 3D Pour régler la luminosité de l’image lors de la visualisation d’images vidéo 3D. Vous pouvez sélectionner la luminosité « Haut » ou « Standard ». Format DisplayPort Sélectionnez le format du signal d’entrée lorsque « DisplayPort 1/2/3/4 » est sélectionné. Division HV: sélectionnez lors de l’entrée des signaux de division HV (page 4). Division V: sélectionnez lors de l’entrée des signaux de division V ayant été transférés après la division verticale d’une image en 4. Paramètres Description Sélect. déclench. Permet de commuter la fonction de sortie du connecteur TRIGGER 1/TRIGGER 2. Off : Désactive la fonction du connecteur TRIGGER. Puissance : Émet des signaux de 12 V par les connecteurs TRIGGER 1/TRIGGER 2 lorsque l’appareil est sous tension. Les connecteurs TRIGGER 1/TRIGGER 2 ne reproduisent aucun signal lorsque l’appareil est en veille. Zoom 2,35:1 : Fonctionne avec le paramètre « Zoom 2,35:1 » d’« Aspect » et émet un signal de 12 V depuis le connecteur TRIGGER 1 ou TRIGGER 2. 3D : Reproduit un signal 12 V provenant du connecteur TRIGGER 1 ou TRIGGER 2 lorsque le signal 3D est reçu. Remarque6 Visionnage d’images vidéo 3D Avec le VPL-GTZ280, vous pouvez profiter d’images vidéo 3D puissantes en utilisant les lunettes 3D actives. Pour plus de détails sur les lunettes 3D actives, consultez le personnel Sony qualifié. 1 Mettez sous tension l’équipement pour compatibilité 3D raccordé à l’appareil, puis entamez la lecture du contenu 3D. Pour plus d’informations sur la lecture d’un contenu 3D, reportez-vous au mode d’emploi de l’équipement connecté. 2 Mettez le VPL-GTZ280 sous tension et projetez l’image vidéo 3D. 3 Allumez les lunettes 3D, puis mettez-les et ajustez-les à votre convenance. Pour plus d’informations sur l’utilisation des lunettes 3D, reportez-vous à « Utilisation des lunettes 3D » (page 6).
• Utilisez les lunettes 3D en respectant leur portée (page 6).• Toutes les personnes ne perçoivent pas les images vidéo 3D de la même façon.• L’effet 3D peut être moindre si la température ambiante est basse. Réglage/Définition des fonctions 3D Vous pouvez régler/définir les fonctions 3D à l’aide de « Paramètres 3D » du menu Fonction . Pour plus d’informations, reportez-vous à « Paramètres 3D » (page 5). 1 Mettez sous tension les lunettes 3D et enregistrez-les sur le VPL-GTZ280. Pour plus d’informations sur l’enregistrement des lunettes 3D, reportez-vous au mode d’emploi fourni avec celles-ci. 2 Mettez les lunettes 3D. Précautions d’utilisation Le fonctionnement peut être défaillant si :

• La position de visionnage est trop éloignée du projecteur

• D’autres dispositifs de communication, notamment un réseau sans fil LAN (IEEE802.11 b/g/n) ou un micro- ondes opérant dans la gamme de fréquences des 2,4 GHz, se trouvent à proximité de l’appareil Portée des lunettes 3D La figure ci-dessous indique la portée des lunettes 3D. Si vous tentez de regarder des images vidéo 3D à une distance supérieure ou installez le VPL-GTZ280 en dehors de la portée recommandée, il est possible que les lunettes 3D ne puissent pas afficher correctement les images. De plus, la distance varie selon l’environnement de la pièce et l’environnement d’installation du VPL-GTZ280. Vue d’en haut ou de côté Remarques Utilisation des lunettes 3D Projecteur10 m 10 m 10 m 10 m7 En installant cette licence, les menus suivants peuvent être paramétrés. Pour plus d’informations sur l’utilisation des menus, reportez-vous au mode d’emploi du projecteur. Menu Image Menu Réglage LSM-BRIN1 Paramètres Description Noir Ciné Pro Diaphrag. avancé Lumière : Plus la valeur est élevée, plus l’image est lumineuse. Plus la valeur est basse, plus l’image est sombre. Conseils

• Réglez « Lumière » en fonction de la luminosité de la pièce et de l’image proprement dite.

• Vous ne pouvez utiliser « Diaphrag. avancé » qu’avec l’objectif de projection VPLL-Z7013 et si « Luminos. constante » est réglé sur « On » dans le menu Réglage . Paramètres Description Luminos. constante On : La lumière diminue et offre une luminosité constante pendant une longue période. Off : Désactive la fonction Luminos. constante. Conseil Si vous utilisez l’appareil alors que cet élément est réglé sur « On » pendant une période prolongée, la vitesse du ventilateur peut augmenter afin de préserver la fiabilité des composants du produit et le bruit du ventilateur peut s’accroître.8 En installant cette licence, les menus suivants peuvent être paramétrés. Pour plus d’informations sur l’utilisation des menus, reportez-vous au mode d’emploi du projecteur. Menu Image LSM-HDR1 Paramètres Description Réglages expert HDR Détermine la manière dont le contenu HDR est lu. HDR10 : À sélectionner pour la lecture de contenu compatible HDR10. HLG : À sélectionner pour la lecture de contenu compatible HLG. Off : Pour lire le contenu autre que le contenu HDR. Si le réglage du contenu à reproduire n’est pas correct, les zones claires et foncées de la vidéo risquent d’apparaître trop lumineuses ou trop foncées. Esp. couleur Convertit l’espace colorimétrique. BT.709 : Un espace de couleurs ITU-R BT.709. L’espace colorimétrique est équivalent à sRGB. BT.2020 : Un espace colorimétrique adapté au visionnage du contenu HDR. Esp. couleur 1 : Un espace colorimétrique adapté au visionnage des images vidéo. Esp. couleur 2 : Un espace colorimétrique adapté au visionnage des films et des images vidéo. Esp. couleur 3 : Un espace colorimétrique adapté au visionnage des films. Person. : Vous pouvez définir le réglage de l’espace colorimétrique. Conseils

• Vous pouvez régler chaque option sur un espace colorimétrique adapté à vos préférences.

• « BT.2020 » est maintenant sélectionnable. Remarque9 En installant cette licence, les menus suivants peuvent être paramétrés. Pour plus d’informations sur l’utilisation des menus, reportez-vous au mode d’emploi du projecteur. Menu Fonction LSM-NVG1 Paramètres Description Réglages infrarouge Infrarouge : Définit la longueur d’onde infrarouge. On : Projette les images video comportant la longueur d’onde infrarouge. Off : Projette les images vidéo ordinaires. Sortie : Règle la transmission infrarouge. Filtre de gradation : Réduit la quantité de lumière sauf celle de la longueur d’onde infrarouge.10 En installant cette licence, le DSMA-PM1 peut être utilisé en option. Pour plus d’informations sur le DSMA-PM1, reportez-vous au site Web suivant : Pour les clients du Japon Pour le VPL-GTZ270/VPL-GTZ280 : https://www.sony.jp/vpl/support/download/ Pour le VPL-VW5000 : https://www.sony.jp/support/projector/download/ Pour les clients des États-Unis Pour le VPL-GTZ270/VPL-GTZ280 : https://pro.sony.com/bbsc/ssr/catprojectors/resource.downloads Pour le VPL-VW5000 : https://esupport.sony.com/ Pour les clients de Chine https://www.pro.sony.com.cn/pro/support/software/SET_161116_PSG Pour les clients d’autres pays https://www.sony.co.uk/pro/support/software/SET_161116_PSG LSM-AC1
