City 525 - Vélo électrique WAYSCRAL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Vélo à assistance électrique (VAE)
Marque	Wayscral
Modèle	City 525
Dimensions (L x l)	179 x 62 cm
Poids total (avec batterie 6,6 Ah)	24,5 kg
Charge maximale (utilisateur + chargement + vélo)	110 kg
Vitesse maximale avec assistance	25 km/h
Motorisation	Moteur électrique DC Brushless, 250 W, 36 V
Batterie	Lithium, 36 V, capacité 6,6 Ah ou 13,2 Ah
Autonomie	25–45 km (batterie 6,6 Ah) / 60–80 km (batterie 13,2 Ah)
Temps de charge	2,5–3 h (6,6 Ah) / 5–6 h (13,2 Ah)
Nombre de cycles batterie	500–600 cycles
Taille des pneus	26 x 1,75 pouces
Freins	Freins V-brake ou à disque (selon version)
Nombre de vitesses	3 à 8 vitesses (selon version, ici moyeu Shimano Nexus)
Éclairage	Phare avant LED, feu arrière, catadioptres
Console	Écran LCD multifonction avec 5 niveaux d'assistance, indicateur de charge, compteur de vitesse et distance
Entretien et nettoyage	Nettoyer avec une éponge, eau tiède savonneuse et jet d'eau sans pression ; lubrifier chaîne et roulements régulièrement
Sécurité	Port de casque recommandé, éclairage obligatoire de nuit, vérification des freins et pneus avant chaque utilisation
Pièces d'usure	Pneus, chambres à air, plaquettes de frein, chaîne, poignées, selle, câbles
Garantie	Cadre : à vie ; moteur : 2 ans ; pièces (hors usure) : 1 an ; batterie lithium : 2 ans

FOIRE AUX QUESTIONS - City 525 WAYSCRAL

Comment régler la hauteur du guidon sur le City 525 ?

Relevez le loquet en poussant le bouton noir vers l’avant, puis desserrez la vis de serrage avec une clé hexagonale Allen et ajustez la tige à la hauteur désirée. Ne dépassez pas le repère de sortie maximale.

Quelle est l'autonomie réelle de la batterie ?

L'autonomie varie selon l'assistance utilisée, le poids, le dénivelé, la pression des pneus et la température. Comptez 25–45 km avec la batterie 6,6 Ah et 60–80 km avec la batterie 13,2 Ah.

Comment changer le niveau d'assistance ?

Utilisez les boutons flèche haut et flèche bas sur la manette de contrôle pour choisir parmi 5 niveaux (1 = minimum, 5 = maximum). Plus le niveau est élevé, plus la batterie se décharge vite.

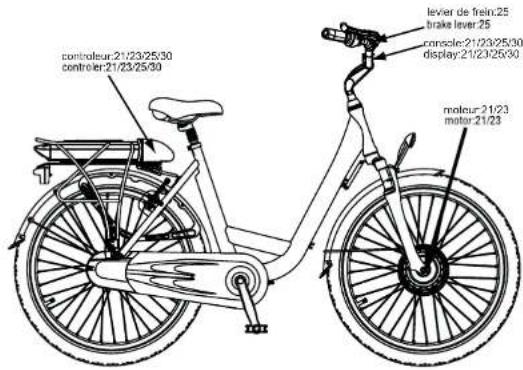

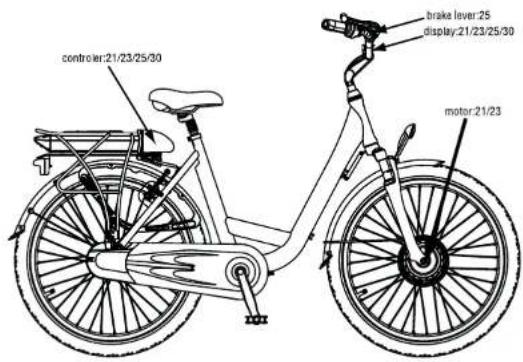

Que faire si la console affiche le code d'erreur 21 ?

Le code 21 indique un problème de batterie. Vérifiez que la batterie est bien chargée et correctement connectée. Si elle se verrouille, elle est bien placée. Vérifiez aussi les fusibles. Si le problème persiste, contactez votre revendeur.

Comment utiliser l'assistance au démarrage (6 km/h sans pédaler) ?

Restez appuyé sur la flèche bas pour activer cette fonction. Le moteur entraîne le vélo à 6 km/h sans que vous ayez à pédaler, utile dans les chemins accidentés ou en côte.

Comment nettoyer et entretenir le vélo ?

Nettoyez avec une éponge, de l'eau tiède savonneuse et un jet d'eau sans pression. Pour les jantes et patins de frein, utilisez de l'alcool ou de l'acétone. Lubrifiez la chaîne et les roulements régulièrement avec de l'huile spécifique.

Quelle pression de pneus est recommandée ?

Pour le City 525 (pneus 26 x 1,75 pouces), la pression doit être comprise entre 2,8 et 4,5 bars (40–65 PSI). Vérifiez périodiquement pour éviter une usure prématurée et garantir la sécurité.

Comment régler le dérailleur interne Shimano Nexus ?

Engagez la 2ème vitesse, puis alignez le repère jaune mobile entre les deux traits fixes sur la tête de réglage. Si le changement de vitesse est imprécis, ajustez la molette de réglage.

Peut-on transporter un enfant ou une remorque ?

Oui, le porte-bagages accepte une charge maximale de 25 kg et peut recevoir un siège enfant ou une remorque. Assurez-vous que la charge est bien répartie et solidement attachée.

Quelle est la garantie du City 525 ?

Le cadre bénéficie d'une garantie à vie, le moteur 2 ans, les pièces (hors usure) 1 an, et la batterie lithium 2 ans. La garantie couvre les défauts de fabrication mais pas l'usure normale ni les dommages dus à une mauvaise utilisation.

MODE D'EMPLOI City 525 WAYSCRAL

Notice d'utilisation vélo à assistance électrique Wayscral

Basy 315 Flexy 215

City 415

City 425

City 515/525

Sporty 455

FR:1-18 NL:19-36 ES:37-54 IT:55-72 PT:73-90

PL:91-108 RO:109-126 RU:127-144

Merci et félicitation pour l'achat de votre vélo à assistance électrique (VAE) Wayscral.

Votre vélo est equipped d'une assistance électrique au pédalage qui facilitera tous vos déplacements. L'assistance a pour objectif de fournir un complrement au pédalage. À l'instant où vous commencez à pédaler, le moteur se déclenche et vous aide dans l'effort. L'assistance varie en fonction de la vitesse du vélo, importante au démarrage, moins soutenue lorsque le vélo est lancé puis disparaît lorsque le vélo atteint les 25 km/h.

Il est important de conserver ce guide qui vous permettra de bien régler et entretenir votre véloclo, ce manuel doit être lu avant la première utilisation.

Ce vélo à assistance électrique pour adulte Wayscran à été concu suivant les exigencies des normes. Européennes: EN 14764 et en EL 5194 et qui sont conformes aux exigencies de sécurité.

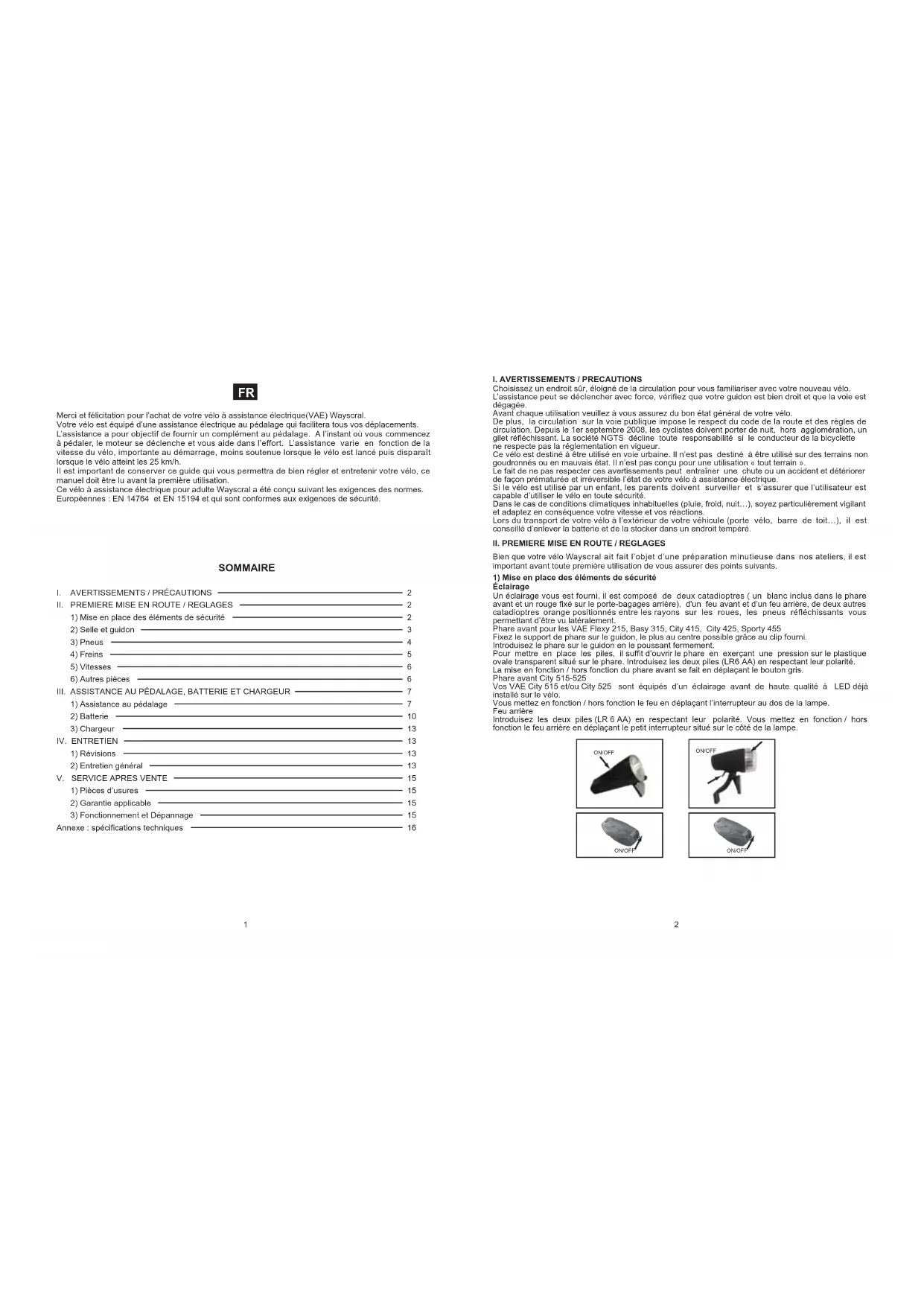

Sommaire

I. AVENTISSEMENTS / PRECAUTIONS 2

1) Mise en place des éléments de sécurité 2) Selle et guidon 3) Pneus 4) Freins 5) Vitesses 6) Autres pièces 6

III. ASSISTANCE AU PEDALAGE, BATTERIE ET CHARGEUR 7

1) Assistance au pédalage 7 2) Batterie 10 3) Chargeur 13

IV. Entretien 13

1) Révisions 13 2) Entretien général 13

V. SERVICE APRES VENTE 15

1) Pièces d'usure 15 2) Garantie applicable 15 3) Fonctionnement et Dépannage 15

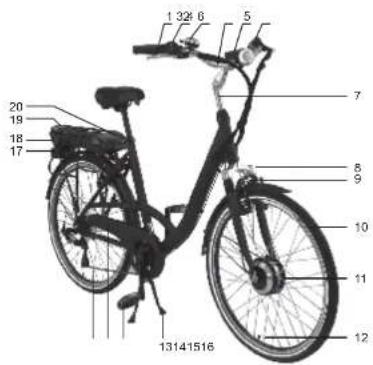

Annexe : spécifications techniques 16

Choisissez un endroit sûr et éloigné de la circulation pour vous familiariser avec notre nouveau vélo. L'assistance peut se déclencher avec force, vérifiez que votre guidon est bien droit et que la voie est dégagée. Avant chaque utilisation, veuillez vous assurer du bon état général de votre vélo. De plus, la circulation sur la voie publique impose le respect du code de la route et des règles de circulation. Depuis le 1er septembre 2008, les cyclistes doivent porter de nuit, hors agglomération, un gilet réfléchissant. La société NGTS décline toute responsabilité si le conducteur de la bicyclette ne respecte pas la réglementation en vigueur. Ce vélo est destiné à être utilisé en voie urbaine. Il n'est pas destiné à être utilisé sur des terrains non goudronnés ou en mauvais état. Il n'est pas conçu pour une utilisation « tout terrain ». Le fait de ne pas respecter ces avertissements peut entraîner une chute ou un accident et déterminer de façon précoce et irréversible l'état de chaque voie à assistance électrique. Si le vélo est utilisé par un enfant, les parents doivent s'assurer que l'utilisateur est capable d'utiliser le vélo en toute sécurité. Dans le cas de conditions climatiques inhabituelles (pluie, froid, nuit...), soyez particulièrement vigilant et adaptez en conséquence vos vitesses et vos réactions. Lors du transport de votre véhicule à l'extérieur (porte-de, barre de toit...), il est conseillé d'enlever la batterie et de la stocker dans un endroit tempéré.

Bien que vous vouliez que l'objet fasse l'objet d'une préparation minutieuse dans nos ateliers, il est important avant toute première utilisation de vous assurer des points suivants.

Éclairage

Un éclairage vous est fourni, il est composé de deux catadioptres (un blanc inclus dans le phare avant et un rouge fixé sur le porte-bagages arrière), d'un feu avant et d'un feu arrière, de deux autres catadioptres orange positionnées entre les rayons sur les roues, les pneus réfléchissants vous permettant d’être vu latéralement. Phare avant pour les VAE Flexy 215, Basy 315, City 415, City 425, Sporty 455 Fixez le support de phare sur le guidon, le plus au centre possible grâce au clip tourni. Introduisez le phare sur le guidon en le poussant fermement. Pourmettez en place les piles, il suffit d’ouvrir le phare en exerçant une pression sur le plastique ovale transparent situé sur le phare. Introduisez les deux piles (LR6 AA) en respectant leur polarité. La mise en fonction / hors fonction du phare avant se fait en déplaçant le bouton gris. Phare avant City 515-525 Vos VAE City 515 et/ou City 525 sont équipés d’un éclairage avant de haute qualité à LED déjà installé sur le vélo. Vous mettez en fonction / hors fonction le feu en déplaçant l'interrupteur au dos de la lampe.

Introduisez les deux piles (LR 6 AA) en respectant leur polarité. Vous mettez en fonction / hors fonction le feu arrière en déplaçant le petit interrupteur situé sur le côté de la lampe.

Le port du casque

Le port d'un casque de vélo est fortement recommandé, en particulier pour les enfants.

Il est garanti d'une diminution de traumatismes craniens en cas de chute. Pour plus d'informations, renseignez-vous auprès de ce revendeur.

Sonnette

La sonnette vous permettra d’être entendu à 50 m.

Vérifiez que sa position de montage sur le guidon soit facile à utiliser.

2) Réglage de la selle et du guidon

Il est important d'adapter les réglages de votre vélo à votre morphologie.

Selle

Pour vérifier la hauteur correcte de la selle, il faut être assis, jambes tendues, le talon reposant sur la pédale (fig. A). Lors du pédalage, le genou sera légèrement plié (fig. B).

Lors du réglage de la selle dans sa position la plus basse, assurez-vous que celle-ci ne touche aucun composant du vélo, comme par exemple la coque de protection de la batterie.

De même, veillez à ne pas dépasser le repère maximum.

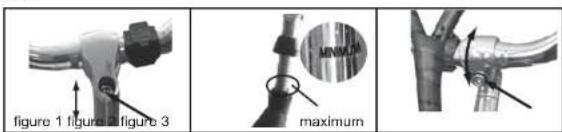

Guidon

Le guidon de votre vélo se règle à la fois en hauteur et en inclinaison.

Réglage pour les VAE Flexy 215, Basy 315, City 415, City 425, Sporty 455

Pour ajuster la hauteur du guidon, desserrez la vis de serrage avec une clé hexagonale Allen et relevez la tige à la hauteur désirée (figure 1).

Attention, on ne doit pas voir le repère de sortie maximale de la tige au-dessus du jeu de direction (figure 2).

Pour regarder l'inclinaison du guidon, desserrez la vis à l'avant avec une clé hexagonale Allen (figure 3).

Réglage pour les City 515–City 525

Relevez le loquet en poussant le bouton noir vers l’avant, puis desserrez la vis de serrage avec une clé hexagonale Allen et relevez la tige à la hauteur désirée.

Pour régler l'inclinaison du guidon, relevez le loquet de la même manière et ajustez le guidon.

Pneumatiques

Vérifiez périodiquement la pression des pneus.

Rouler avec des pneumatiques insuffisamment gonflés ou surgonflés peut nuire au rendement, provoquer une usure prématurée, entraîner des détériorations au niveau de la jante, diminuer l'autonomie ou augmenter les risques d'accident.

Si une usure importante ou une entaille est visible sur un des pneus, remplacez-le avant d'utiliser le vélo.

Modèle	Taille PS	Pression
		Bar
Floxy 215	20*1.75	40-65	2,8-4,5
Basy 315	26*1.95	40-65	2,8-4,5
City 415	26*1.75	40-65	2,8-4,5
City 425 24°	1.75 40-65 2,8-4,5
Sporty 455	28*1.5(700*35C)	50-85	3,5-5,9
City 515/525	26*1.75	40-65	2,8-4,5

4Freins

La poignée droite active contre frein arrière, tandis que la poignée gauche active le frein avant. Il est recommandé de répartir en moyenne libre vicinity de freinage à 60/40 entre l'avant et l'arrière. Voiture wyscastral peut-être équipée de 2 types de freinage.

Freins V-brako

Les mâchoires doivent se former correctement sur le bord des jantes. Les palins doivent être à égale distance de la jante (env: 3mm). L'état de la jante participe grandement à l'efficacité du freinage, il est donc conseillé de la nettoyer régulièrement.

Il faut que vous puissiez obtenir la puissance maximale de freinage sans que les leviers de freins ne touchent les points. Si ce n'est pas le cas, vos freins doivent être réglés.

• Un système d'écrou et de contre-écrou vous permet de régler la force de freinage qui variera dans le temps en fonction de l'usure des plaquets de frein.
• La vis cruciforme avec ressort vous permettra de compenser l'usage des patins et d'assurer la b ès que le témoin d'usage est atteint.

Freins à disque

Les freins à disque ne nécessitent aucun entretien.

Cependant, à ne jamais projeter d'huile ou toute matière lustrifiante sur le disque ou les plaquettes, par exemple lors de l'entretien de la chaîne ou du dérailleur. Si cela se produit, il faudrait changer les plaquettes, ou les dégraisser.

Avertissement : En cas de pluie, les distances de freinage sont allongées.

5) Réglage du dérailleurs

Les VAE Wayscral comportent entre 3 et 8 vitesses

interchangeables manuellement.

Utilise la poignée droite pour faire le changement souhaité. Plus l'indicateur est élevé, plus il sera difficile de pédaler et inversement.

Réglage pour les systèmes à dérailleur externe

(Basy315, City 415 et Sporty 455)

Le dérailleur est équipé de deux vis de butée haute et basse.

Le réglage de précision s'effectue à l'aide de la molette. Il est conseillé de tous les jours effectuer les changements de vitesses en roulant pour ne pas endommager le dérailleur.

Réglage pour les systèmes à moyeu avec vitesse

intègres (Flexy 215, City 425, City 515 et City 525) Pour régler le dérailleur interne Shimano Nexus, il suffit, 2ème vitesse engagée, d'aligner le repère jaune mobile entre les 2 traits fixés sur la tête de réglage.

Le portebagage

Les VAE Wayscral sont vendus avec un portebagages déjà fixe. Sa charge maximale est de 25kg (sauf Basy 315:15kg), il est possible de fixer un siège pour infant ou une remorque sur ce modèle. Lorsque le porte-bagages est chargé, le comportement de votre bicyclette peut être modifié. Répartissez la charge de bagages des deux côtés pour favoriser la stabilité de votre vélo. Tout bagage doit être solidement attaché au porte-bagages, avant chaque utilisation il est important de vérifier que rien ne pend dans le vide et risque de venir se prendre dans la roue arrière de la bicyclette. Les bagages ne doivent pas couvrir les réflecteurs et éclairages de leur vélo.

Béquille

Avant toute utilisation, bien vérifier que la béquille est remontée.

Roue et moteur

Après le premier mois d'utilisation, il est conseillé de resserrer vos rayons pour limiter l'impact de la traction du moteur sur votre roue avant ou arrière.

Lors de la mise en route du moteur, un léger bruit pourra avoir lieu. Ce bruit est normal car le moteur se met en route et assiste le pédalage. Ce bruit peut devenir plus important lorsqu'il est pleinement sollicité.

Assistance au pédalage

Flexy 215, Basy 315, City 415, City 425, Sporty 455

La console vous permet à la fois de choisir 3 modes d'aides aux

pédalages et d'obtenir l'état de charge de votre batterie

3 modes d'assistance sont disponibles : Low - Medium - High. Pour changer de mode, utilisez les boutons + et -.

N'oubliez pas qu'au plus vous utiliserez l'assistance, au plus la batterie se déchargera rapidement.

City 515-city525

Votre console est composée de 2 parties, un écran LCD et une manette de contrôle.

Composé de 3 boutons (Mode, flèche haut, flèche bas), cette manette vous permettra d'effectuer tous les réglages nécessaires à l'utilisation de votre console.

La console de votre City 515 et /ou City 525 est

multifonction:

• (1) Indicateur de la charge de la batterie
• (2 et 3) : Horloge
• (4) Niveau d'assistance (1 à 5)
• (5) Vitesse en km/h
• Distance parcourue
• Distance en km
• (8) Assistance au démarrage (6 km/h sans pédalage) Code de panne

Appuyez sur MODE pour mettre en route voir console. Restez appuyé sur MODE pour éteindre. Appuyez en même temps sur flèche haut et flèche bas pendant 3 secondes pour rentrer en mode réglages. Pour faire les réglages utilisez flèche haut et flèche bas, pour confirmer utilisez MODE. Après avoir confirmé vous passez au prochain réglage en suivant l'ordre ci-dessous.

Réglages

• Horloge : lorsque vous êtes en mode réglages, mettez à jour l'heure et les minutes.

Vitesse de pointe

Pour répondre à la réglementation européenne, l'assistance maximum de votre City 515 et/ou City 525 est rééée à 25 km/h.

Vouppouvrezreglier la vitesse de pointe 10 et 25km/h.

Unité de vitesse

Vous avez le choix entre l'unité MPH (miles per hour) ou Km/h (kilomètre par heure). L'unité de distance se règle automatiquement en fonction du choix que vous avez fait (MPH ou Km/h).

Diamètre de vos roues

Pour calculer la distance parcourue ainsi que votre vitesse, le console a besoin de connaître la taille de vos roues.

Le City 515 et/ou City 525 est équipé de jantes de 26 pouces, la valeur par défaut de votre console est donc 26 pouces.

• Éclairage de la console : 3 modes d'éclairage sont disponibles.

Utilisation

Vitesse (vitesse de pédalage, vitesse moyenne, vitesse de pointe)

Lorsque le pédalage commence, vous console indique automatiquement la vitesse.

Maintenez appuyé « flèche haut » pendant le pédalage pour afficher la vitesse de pointe (MAX). Appuyez de nouveau pour avoir la vitesse moyenne (AVG).

Niveau d'assistance

Vous avez le choix entre 5 niveaux d'assistance, 1 étant l'assistance minimum et 5 l'assistance maximum.

Plus l'assistance est élevée, plus vite votre batterie sera déchargeée. La valeur par défaut est 1. Utiliser « flèche haut » et « flèche bas » pour changer de niveau d'assistance.

Assistance au démarrage

Votte City 515 et /ou City 525 est équipée d'un système d'aide au démarrage.

Sans pédaler, le moteur va entraîner le vélo à 6km/h.

Cette fonction peut vous aider dans les chemins accidentés et/ou fort dérivables.

Pour permettre en route cette fonction, restez appuyer sur « flèche bas »

Éclairage de la console

Maintenir appuyé « flèche haut » et « MODE » pendant 3 secondes pour faire fonctionner l'éclairage de la console. Pour éteindre l'éclairage, recommencer la même manipulation.

• Distance parcourue (Distance en cours, Distance totale)

Appuyer sur MODE pour passer de la distance en cours (TRIP) à la distance totale (ODO).

• Indicateur de la charge de la batterie

L'état de charge de votre batterie est lisible sur 6 niveaux.

Procédure remise à 0 de la console.

Pour remettre le compteur à 0, il faut appuyer sur le mode pour allumer la console - Appuyer sur « flèche haut » et « flèche bas » en même temps pendant 3 secondes - Appuyer sur mode pour arriver sur l'écran ci-dessous

-Appuyer sur « flèche bas » pour arriver sur TC-Y comme ci-dessous

-Valider en appuyant sur Mode

2) Batterie

Conseil de première utilisation

Veillez recharger la batterie pendant au moins 6 heures lors de la première charge. Ceci va permettre de l'initialiser.

La batterie vous est livrée avec une charge minimum, il est TRES IMPORTANT D'ÉFFECTUER UNE CHARGE MINIMUM DE 2 HEURES TOUS LES 2 MOIS.

Pour charger correctement votre batterie, procédez comme suit:

Assurez-vous que votre batterie est déverrouillée, retirez-la de son logement.

Bien fixer l'embout du chargeur dans la prise située à l'arrière de la batterie près de la poignée.

Faites pivoter le cache en plastique protégeant la prise pour effectuer le branchement. Brancher la

fiche d'alimentation dans une prise électrique et vérifier que la LED s'allume sur le chargeur.

Comptez entre 2,5-3n (Batterie 36v6,6 An) 75-6h(Batterie 36v13,2 An) pour un ref

Débranchez la charge de la prise lorsque le processus de charge est terminé. Ne rechargez pas votre batterie lors de son installation sur le vélo.

Basy 315

effet, faire pivoter la selle vers le haut afin

pouvoir extraire la batterie de sa glissière

L'accès à la batterie est désormais libre.

Levoyer tractie dans leverou de protection et tournez dans le sens inverse des aiguilles d'une montre tout en appuyant dessus afin de déverrouiller le verrou. Utilisez la poignée, et pour dégager la batterie.

Retirer la de son logement. Bien fixer l'embout du chargeur dans la prise située en haut à droite de la batterie, après avoir fait glisser le cache en plastique la protégeant.

Branchez la fiche d'alimentation dans une prise électrique et vérifiez que toutes les fiches soient insérées correctement dans la prise.

Compter 4 à 6 heures pour un chargement complet

Débranche le chargeur de la prise quand le chargement est terminé.

N'oubliez pas de verrouiller votre batterie lors de son installation sur le vélo.

Autonomie de votre batterie

Votre batterie est sujette à un rodage. Elle aura son autonomie définitive après une dizaine

d'utilisations.

Après la charge de votre batterie, il est conseillé de la laisser reposer 20 à 30 minutes avant utilisation.

est différente selon les batteries utilisées : 36V6,6 Ah/36V13,2Ah

Floxy 215, City 415, City 425, Sporty 455, City 515 et City 525:

Batterie 36V6,6 Ah: 25-45 km Batterie 36V13,2 Ah: 60-80 km

Basy 315:25-40km Batterie Plomb 24V 10 Ah

Cette plage d'autonomie dépend de plusieurs facteurs d'utilisation :

• Le besoin du mode d'assistance
• Le poids de l'utilisateur

-Le dénivelé de la route

• Le gonflage des pneus

Levent

• Effort de pédalage fourni
• Démarrage et fréquence d'arrêts
• La température extérieure

Mise en garde, précautions

Il est recommandé de recharger les batteries de façon régulière, ou après chaque utilisation. Il n'y a pas d'effet mémoire sur ces batteries.

Afin de maximiser la durée de vie de votre batterie, il est conseillé

• d'éviter les endroits chauds (température de charge ideale 20C)
• de laisser refroidir la batterie 30 minutes après l'utilisation du vélo

Précautions d'emploi :

• Utiliser la batterie uniquement pour le velo en question,
• Utiliser uniquement le chargeur spécifique livré pour charger la batterie.
• Charger uniquement la batterie dans un espace bien ventilé.
• Ne pas exposer la batterie à la chaleur ou la charger en plein soleil.
• Ne pas démonter ou modifier la batterie
• Ne pas connecter les connexions (+) et (-) de la batterie avec un objet métallique.
• Ne pas exposer la batterie à des liquides.

-Ne pas utiliser une batterie abîmée

• Ne pas continuer à charger la batterie si la charge n'est pas complète au bout du temps de charge théorique.
• Ne pas utiliser la batterie si elle émet une odeur inhabituelle, CHAUFFE DE MANIÈRE INHABITUÉLÉ OU Si qu'elle Chase parait anomal.
• Ne pas laisser la batterie à la portée des enfants.
• Recharger cette batterie avant un stockage prolongé et de réaliser la même opération après ce stockage.

Respectez les instructions portées sur l'étiquette du chargeur de batterie.

Durée de vie des batteries

Les batteries peuvent souffrir d'un vieillissement de leurs performances après un grand nombre de charges. Cela dépendra des habitudes d'utilisation du VAE. De façon générale, la capacité sera réduite de 20 à 30% au bout de 500 cycles (charge et décharge) pour les batteries au lithium et de 300 cycles pour les batteries au plomb.

Vous devez déposer vos batteries usagées dans votre magasin ou dans des points de dépôt spécialisés en recyclage. Surtout ne jetez pas votre batterie en fin de vie dans la nature.

3) Chargeur

N'utilisez que le chargeur qui a été fourni avec votre vélo à assistance électrique. Évitez tout contact avec l'eau pendant la recharge de la batterie. Si une prise venait à se mouiller, asséchez bien avant toute utilisation.

Précautions d'emploi

• Lire le manuel avant d'utiliser le chargeur.
• Pour usage intérieur, ou ne pas exposer à la pluie
• Ne pas court-circuiter les broches du chargeur en utilisant un objet métallique.
• Ne pas démonter ou modifier le chargeur, en cas de problème, confier l'appareil à un réparateur qualifié.
• Placer toujours le chargeur dans un environnement bien aéré et sec.
• Attention: Gaz explosives. Éviter les flammes et les étincelles. Assurer une aération suffisante pendant la charge.
• Ne pas utiliser le chargeur avec un fil d'alimentation ou des fiches abimées.
• Ne pas toucher le chargeur avec les mains mouillées
• S'assurer que la prise du chargeur est correctement connectée au secteur pour la charge.
• Déconnecter l'alimentation avant de brancher ou débrancher les connections sur la batterie
• Ne pas toucher le chargeur trop longuement pendant la charge (risque de brûture superficielle)

-Ne pas positionner le chargeur de manière instable

• Ne pas couvrir le chargeur pour éviter la surchauffe pendant la charge
• Ce chargeur est concu pour charger des batteries au Lithium (sauf Basy 315: plomb), ne pas charger le mauvais type de batterie.
• Ne pas utiliser sur une batterie non-rechargeable
• Cet appel n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expé l.
• Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.
• Laisser hors de portée des enfants, ce produit n'est pas ur
• Ne pas exposer le produit à une source de chaleur.

-Ne pas immerger le produit.

• Le câble souple externe de ce produit ne peut pas être remplacé ; en cas d'endommagement du cordon, il convient de mettre le produit au rebut.

Entretien

1) Revisions

Remarque: Pour assurer la sécurité et maintenir les composants en bon état de marche, vous ne devez faire vérifier toute VAE périodiquement par un vendeur:

Première révision : 1 mois ou 150 km - Vérification du serrage des éléments : manivelle, roue, ponceau, pédales, cintre, collier de selle, - Vérification du fonctionnement de la transmission et de l'assistance, - Vérification et réglage des freins Tension et/ou dévallage des roues. Tous les ans ou 2000km - Vérification des niveaux d'usure (patins ou plaquettes de freins, transmission, pneumatiques), - Contrôle des roulements (boilier de pédalier, roues, direction, pédales), - Contrôle des câbles (freins, dérailleur), - Vérification de l'éclairage, Tension et/ou dévallage des roues.

Tous les 3 ans ou 6000km

• Changement de la transmission (chaîne, roue libre, plateau).
• Changement des pneumatiques,
• Contrôle de l'usure des roues (rayons, jante) Tension et/ou dévoilage de roues
• Changement des patins ou plaquettes de freins
• Contrôle des fonctions électriques.

2) Entretien général

Voyetelo nécessite un entretien régulier pour pouvoir mais aussi pour augmenter sa durée de vie. Il est important de contrôler les éléments mécaniques périodiquement afin d'assurer le cas échéant un remplacement des pièces usées ou présentant des traces d'usure. Pour une utilisation sûre, contrôler régulièrement l'état des frites et des jantes.

Nettoyage

Il doit être fait avec une éponge, une bassine d'eau tiède savonneuse ainsi qu'un jet d'eau (sans pression). Nettoyez les flancs des jantes et les patins de frein à l'alcool ou à l'acétone. Faites particulièrement attention à ne pas utiliser de jet d'eau sous pression.

Lubrification

La lubrification est essentielle sur les différents composants qui sont en mouvement afin d'éviter la corrosion, elle doit être réalisée régulièrement sur les roulements à billes situés dans l'axe des roues, chaîne, dérailleur et câbles de commande. Il est conseillé d'utiliser de l'huile spécifique pour la chaîne et le dérailleur. Il faut utiliser de la graisse pour les autres composants.

Contrôles réguliers

Le serrage de la boulonnerie : levier, manivelle, pédales, potences.

Les couples de serrage à appliquer sont les suivants

Composants Couple	préconisé (NM) Consignes	particulières
Pédales sur manivelles	35-40 Graisser les filages
Manivelle sur boitier		Graisser les filages40-45
Serrage de potentie	18-20
Serrage jeu de direction	≥25
Levier de frein	2.5-4
Étiers de frein	5-7.5
Selle sur chariot	18-20
Collier tige de selle	18-20
Roue avec moteur/Roue sans moteur	40-50/25-35
Porte bagages	8

Les autres couples de serrage dépendant de la taille des écrous : M4: 2,5 à 4,0 N. m., M5: 4,0 à 6,0 N. m., M6: 6,0 à 7,5 N. m.

1) Pièces d'usure

Les différences éléments d'usures sont des éléments standards. Toujours remplacer les pièces usées et ou à changer par des composants identiques en vente dans le commerce ou chez sievre revendeur. Attention: comme tout composant mécanique, une bicyclette subit des contraintes élevées et s'use.

Attention : Comme tout composant mécanique, une bicyclette subit des contraintes où les différents matériaux et composants peuvent réagir différemment à l'usure ou à la fatigue.

Si la durée de vie prévue pour un composant a été dépassée, celui-ci peut se rompre d'un seul coup, risquant alors d'entraîner des blessures pour le cycliste.

Les fissures, égratignures et décorations dans les zones soumises à des contraintes élevées indiquent que le composant a dépassé sa durée de vie et devrait être remplacé.

2) Garantie applicable

Nous avons apporté le plus grand soin à la conception et à la fabrication de votre bicyclette pour qu'elle vous apporte entière satisfaction. Néanmoins, s'il apparaissait que votre produit était défectueux, vous bénéficiez d'une garantie commerciale à compter de la date d'achat de : - Garantie à vie sur le cadre sur les modèles : Basy 315, City 415, City 425, Sporty 455, City 515 et City 525 - 5 ans pour le cadre sur le modèle : Flexy 215 - 2 ans pour le moteur. - 1 an pour les pièces, hors pièces d'usure (pneus, chambre à air, plaquettes de frein, poignées, selle, câble). - 2 ans pour les batteries au lithium et 6 mois pour les batteries au plomb. (Rapportez votre batterie usagée dans votre magasin, elle sera recyclée!)

Pour permettre en œuvre cette garantie, l'utilisateur doit présenter le produit au distributeur, accompagné du ticket de caisse ou de la facture d'achat.

Cette garantie, applicable dans le pays d'achat, couvre tous les défauts du produit qui ne permettent pas une utilisation normale. Elle ne couvre pas les défauts liés à un mauvais entretien, une utilisation inappropriée, ou si les recommandations du fabricant n'ont pas été respectées. La garantie ne couvre pas l'usure normale des pièces liées à l'utilisation du produit.

La garantie commerciale prévue ci-dessus ne limite aucune ment le droit de l'acheteur d'agir en garanties des vices cachés ou de non-conformité, telles que prévues dans les différents pays Européens. Pour plus d'informations, se reporter à la loi en vigueur dans son pays.

Batteries au lithium

La lumière orange du chargeur ne fonctionne pas pendant le chargement

• Vérifiez que les connecceurs soient correctement connectés.

La lumière orange du chargeur ne devient pas verte

• Ensignez l'alimentation, après 5 secondes, puis connectez l'alimentation sécleur, il peut continuer à charger.

La Lumière Orange du chargeur devient immédiatement verte

• Vérifiez que la batterie est complètement chargée.

Si le fusible a sauté.

Ne pas démonter le chargeur, mais le confier à un réparateur qualifié qui replacera le fusible par un neuf représentant les mêmes caractéristiques (T3.15A/250V).

Batteries au plomb

La lumière rouge du chargeur ne fonctionne pas durant le chargement. - Vérifiez que les connecteurs soient correctement connectés. La lumière rouge du chargeur ne devrait pas être verte - Éteignez l'alimentation, après 5 secondes puis connectez l'alimentation secteur, il peut continuer à charger. La lumière rouge du chargeur devient immédiatement verte - Vérifiez que la batterie est complètement chargée. - Si le fusible a sauté. Ne pas démonter le chargeur, mais le confier à un réparateur qualifié qui replacera le fusible par un neuf représentant les mêmes caractéristiques (T2A/250V).

Code panne console City 515

Code pâtanche	Définition	Solutions
21	Problème batterie	- Vérifier que la batterie a bien été chargeée.- Vérifier que la batterie est bien connectée. Si vous arrivèz àvorrouillier, la batteria est bien placée.- Vérifier les fusibles.
23	Problème moteur - branchement moteur/déralleur	- 3 câbles transmettant les informations du contrôleur aumoteur et inverserment. Le code panne 23 peut dire qu'un deces câbles à un problème.- Contacter votre revendeur.
24	Problème moteur - capteur magnétique	- Un des 3 capteurs qui permettent de détecter l'orientation dumoteur via la variation du champ magnétique ne fonctionneplus.- Contacter votre revendeur.
25	Problème capteur de frein	- A chaque fois que vous freinez, cela coupe automatiquementle moteur. Un des capteurs est endommagé.- Contacter votre revendeur.
30	Problème compteur contrôleur / capteurdépaalinge	- Vérifier que la fiche sur le contrôleur est bien fixée.- Vérifier que la connection entre le compteur et le contrôleur est bien enclenchée.- Contacter votre revendeur.

Annexe: caractéristiques techniques

(1) Manette de frein (2) Manette du levier de vitesse. (3) Sonnette (4) Guidon (5) Phare avant (6) Console (7) Potence (8) Suspension avant (9) Disques V-brake (10) Pneu (11) Moteur (12) Volant de l'entra (12) Valve of the heart (13) Rimilla (13) Bequille (14) Dolak (14) Pédales (15) Pédales (15) Protection chaîne (16) Chaîne (17) Feu arrière (18) Batterie (19) Porte-bagage (20) Contrôleur

Flexy 215

Chargement maximum		110 kg (utilisateur + Chargement + vélo)
Vitesse maximum avec assistance < 25km/h
Autonomie 36V 6,6Ah / 36V 13,2Ah 25-45km / 60-80km
Motorisation	Moteur électrique	DC Brushless
	Puisance max	250W
	Tension	36V
Batterie	Type	Lithium
	Tension	36V
	Capacité 6,6 Ah / 13,2 Ah
	Poids 2,1 kg / 3,6 kg
	Temps de charge	2,5-3 h /5-6h
	Nombre de cycles	500-600
Chargeur	Spécifications	Tension d'entrée 230V
		Tension de sortie 36V
Poids total du vélo (avec batterie 6,6 Ah)		20Kg
Dimension du vélo		145 x 58cm
		80 x 40cm(Dimension du vélo plié)
Taille Pneus 20 x 1.75pouces

Basy 315

Chargement maximum 110 kg (utilisateur + Chargement + kélo)
Vitesse maximum avec assistance < 25km/h
Autonomie 25-40km
Motorisation	Moteur électrique	DC Brushless
	Puisance max	250W
	Tension	24V
Batterie	Type	Plomb
	Tension	24V
	Capacité 10Ah
	Poids 9kg
	Temps de charge	4 à 6 heures
	Nombre de cycles 300
Chargeur	Spécifications	Tension d'entrée 230V
		Tension de sortie 24V
Poids total du kélo (avec batterie)		30Kg
Dimension du kélo 187 x 62cm
Taille Pneus		26 x 1.95pouces

City 415 et City 425

Chargement maximum		110 kg (utilisateur + Chargement + vélo)
Vitesse maximum avec assistance < 25km/h
Autonomie 36V 6,6Ah / 36V 13,2Ah		25-45km / 60-80km
Motorisation	Moteur électrique	DC Brushless
	Puisance max	250W
	Tension	36V
Batterie	Type	Lithium
	Tension	36V
	Capacité 6,6 Ah / 13,2 Ah
	Poids 2,1 kg / 3,6 kg
	Temps de charge	2,5-3h /5-6h
	Nombre de cycles 500-600
Chargeur	Spécifications	Tension d'entrée 230V
		Tension de sortie 36V
		City 415 City 425
Poids total du vélo (avec batterie 6,6 Ah)		25Kg	24Kg
Dimension du vélo 175 x 62cm			170 x 62cm
Taille Pneus		26 x 1.75pouces	24 x 1.75pouces

City 515 et City 525

Chargement maximum		110 kg (utilisateur + Chargement + kélio)
Vitesse maximum avec assistance < 25km/h
Autonomie 36V 6,6Ah / 36V 13,2Ah		25-45km / 60-80km
Motonisation	Moteur électrique	DC Brushless
	Puisance max	250W
	Tension	36V
Batterie	Type	Lithium
	Tension 36V
	Capacité 6,6 Ah / 13,2 Ah
	Poids 2,1 kg / 3,6 kg
	Temps de charge	2,5-3h /5-6h
	Nombre de cycles 500-600
Chargeur	Spécifications	Tension d'entrée 230V
		Tension de sortie 36V
Poids total du vélo (avec batterie 6,6 Ah)		24.5Kg
Dimension du vélo 179 x 62cm
Taille Pneus		26 x 1.75pouces

Sporty 455

Chargement maximum		110 kg (utilisateur + Chargement + vélo)
Vitesse maximum avec assistance < 25km/h
Autonomie 36V 6,6Ah / 36V 13,2Ah		25-45km / 60-80km
Motonisation	Moteur électrique	DC Brushless
	Puisance max	250W
	Tension	36V
Batterie	Type	Lithium
	Tension 36V
	Capacité 6,6 Ah / 13,2 Ah
	Poids 2,1 kg / 3,6 kg
	Temps de charge	2,5-3h /5-6h
	Nombre de cycles 500-600
Chargeur	Sφécifications	Tension d'entrée 230V
		Tension de sortie 36V
Poids total du vélo (avec batterie 6,6 Ah)		25Kg
Dimension du vélo 180 x 62cm
Taille Pneus		28 x 1.50poucas

Il doit être fait avec une éponge, une bassine d'eau tiède savonnée ainsi qu'un jet d'eau (sans pression). Nettoyez les flancs des jantes et les plaquets de frein à l'alcool ou à l'acétone. Portez particulièrement attention à ne pas utiliser de jet d'eau sous pression.

mémoire sur quente batterie

Pour mettre en toue cette fonction, restez appuyer sur « fiche bas.

Code panne	Définition	Solutions
21 P	Problème batterie	- Vérifier que la batterie a bien été chargeé.- Vérifier que la batterie est bien connectée. Si vous arrivèz à verrouiller, la batterie est bien placeé.- Vérifier les fûtsibles.
23	Problème moteur - branchement moteur/d'érailleur	- 3 cables transmitent les informations du contrôleur au moteur et inverserment. Le code panne 23 peut dire qu'un de ces cables à un problème.- Contacter votre revendeur.
24	Problème moteur - capleur magnétique	- Un des 3 capteurs qui permettent de détecter l'orientation du moteur via la variation du champ magnétique ne fonctionné plus.- Contacter votre revendeur.
25	Problème capateur de frein	- À chaque fois que vous frénez, cela coupe automatiquement le moteur. Un des captereurs est endommégé.- Contacter votre revendeur.
30	Problème compteur contrôleur	- Vérifier que la fiche sur le contrôleur est bien fixée.- Vérifier que la connection entre le compteur et le contrôleur est bien encchéée.- Contacter votre revendeur.

Utilisez « flèche haut » et « flèche bas » pour

a incarca nivelul de asitenta.

• Assistance au démarrage
