Type de produit	Flash électronique pour appareil photo
Marque	Fujifilm
Modèle	EF-X20
Dimensions (H × L × P)	36 × 59,5 × 50 mm
Poids (sans piles)	Environ 100 g
Alimentation	2 piles alcalines ou Ni-MH de type AAA
Nombre guide (ISO 100, m)	20 (12 avec diffuseur grand-angle)
Température de couleur	Environ 5600 K à pleine puissance
Modes de contrôle	TTL auto, manuel (1/1 à 1/64), esclave
Correction d'exposition	±1 IL par incréments de 1/3 IL
Portée TTL effective	Nombre guide × √(ISO/100) ÷ ouverture
Diffuseur grand-angle	Intégré, couvre 20 mm (équiv. 35 mm)
Mode esclave	Avec ou sans pré-éclairs (P-Mode/N-Mode)
Autonomie (piles alcalines AAA ×2)	Environ 60 éclairs (temps de charge ~6 s)
Autonomie (piles Ni-MH AAA ×2)	Environ 90 éclairs (temps de charge ~5 s)
Température de fonctionnement	0 °C à 40 °C
Accessoires fournis	Étui souple, adaptateur pour trépied
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux ; éviter eau, sable et produits chimiques
Sécurité	Ne pas ouvrir, ne pas utiliser de piles non conformes, éviter les sources de chaleur
Réparabilité	Contacter le revendeur Fujifilm pour toute réparation
Conformité	FCC Classe B, CE, directive DEEE

FOIRE AUX QUESTIONS - EFX20 FUJIFILM

Comment installer les piles dans le flash EF-X20 ?

Ouvrez le couvercle des piles, insérez deux piles AAA neuves (alcalines ou Ni-MH) en respectant les polarités indiquées, puis refermez le couvercle.

Comment allumer et éteindre le flash ?

Appuyez sur l'interrupteur ON/OFF. Le voyant TEST clignote pendant le chargement. Pour éteindre, appuyez à nouveau sur l'interrupteur.

Quels sont les modes de fonctionnement du flash ?

Le flash propose trois modes : TTL auto (régulation automatique par l'appareil), manuel (réglage de l'intensité de 1/1 à 1/64) et esclave (déclenchement sans fil en réponse à un autre flash).

Comment utiliser le mode esclave ?

Placez le sélecteur sur P-MODE si l'appareil utilise des pré-éclairs, sinon sur N-MODE. Réglez l'intensité manuellement. Le flash se déclenchera lorsqu'il détectera un éclair principal.

Comment régler précisément l'exposition en mode TTL ?

Utilisez la commande de réglage d'exposition : tournez vers le côté négatif si le sujet est trop lumineux, ou vers le côté positif s'il est trop sombre. Les incréments sont de 1/3 IL.

Comment utiliser le diffuseur grand-angle ?

Tournez le sélecteur pour diffuseur grand-angle situé sur le côté du flash. Il permet de couvrir un angle de champ correspondant à 20 mm (équiv. 35 mm). Notez que le nombre guide passe à 12.

Combien de temps faut-il pour recharger le flash ?

Avec des piles alcalines neuves, le temps de charge est d'environ 6 secondes. Avec des piles Ni-MH, environ 5 secondes.

Que faire si le voyant TEST ne s'allume pas après 30 secondes ?

Cela signifie que les piles sont usées. Remplacez-les par des piles neuves de type AAA.

Comment nettoyer le flash sans l'endommager ?

Utilisez un chiffon sec et doux. Évitez l'alcool, le diluant ou d'autres produits chimiques. Ne laissez pas l'eau ou le sable pénétrer dans le flash.

Où puis-je faire réparer mon flash EF-X20 ?

Contactez votre revendeur Fujifilm. Toute réparation, inspection ou essai interne doit être effectué par du personnel qualifié.

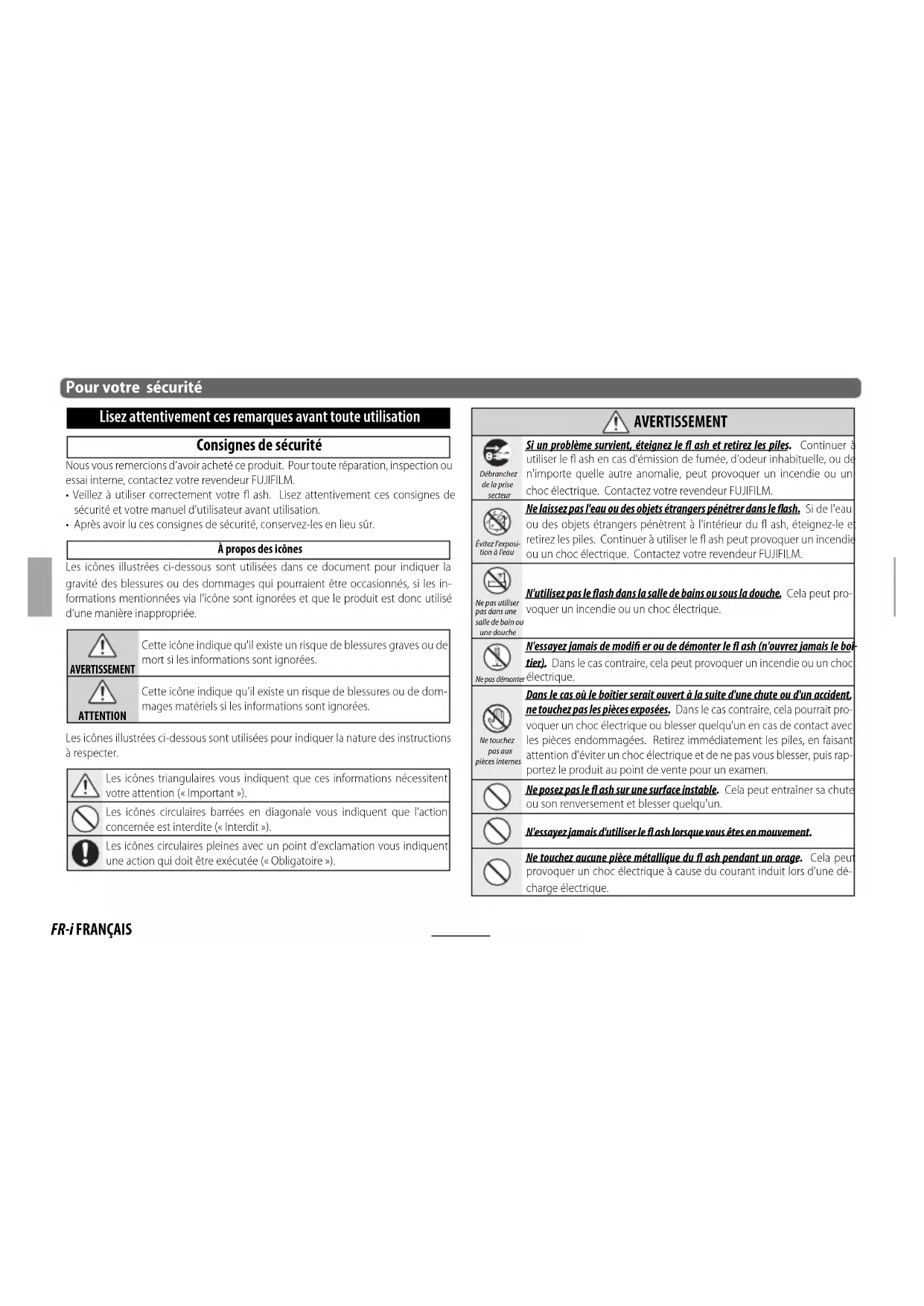

MODE D'EMPLOI EFX20 FUJIFILM

Lisez attentivement ces remarques avant toute utilisation

Consignes de sécurité

Nous vous remercions d'avoir acheté ce produit. Pour toute réparation, inspection ou essai interne, contactez votre revendeur FUJIFLM.
- Veillez à utiliser correctement votre fl ash. Lisez attentionivement ces consignes de sécurité et votre manuel d'utilisateur avant utilisation.
- Avres avoir lu ces consignes de securite, conservez-les en lieu sur.

A propos des icones

Les icônes illustrées ci-dessous sont utilisées dans ce document pour indiquer la gravité des blessures ou des dommages qui pouraient être occasionnés, si les infomations mentionnées via l'icone sont ignores et que le produit est donc utilisé d'une manière inappropriée.

Cette icône indique qu'il existe un risque de blessures graves ou de mort si les informations sont ignorées.

Cette icône indique qu'il existe un risque de blessures ou de dommages matériels si les informations sont ignorées.

Les icones illustrées ci-dessous sont utilisées pour indiquer la nature des instructions à respecter.

Les icônes triangulaires vous indiquent que ces informations nécessitent leur attention (« Important »).

Les icones circulaires barreés en diagonale vous indiquent que l'action concernée est interdite (« Interdit »).

Les icônes circulaires pleines avec un point d'exclamation vous indiquent une action qui doit être exécutée (« Obligatoire »).

AVERTISSEMENT
Débranche de la prise secteur	Si un problème survient, éteignez le fl ash et retirez les piles. Continuer à utiliser le fl ash en cas d'émission de fumec, d'odeur inhabituelle, ou de n'importe que toute autre anomalie, peut provoquer un incendie ou un choc électricque. Contactez votre revendeur FUJIFILM.
Évitez l'exposition à l'eau	Ne laissiez pas l'eau ou des objets étrangers pénétre dans le flash. Si de l'eau ou des objets étrangers pénétre à l'intérieur du fl ash, éteignez-le et retirez les piles. Continuer à utiliser le fl ash peut provoquer un incendie ou un choc électricque. Contactez votre revendeur FUJIFILM.
Ne pas utiliser pas dans une salle de bain ou une douche	N'utilise pas le flash dans la salle de bains ou sous la douche. Cela peut pro- voquer un incendie ou un choc électricque.
N'essayez jamais de modifier ou de démonter le fl ash (n'ouvre jamais le boi- tier). Dans le cas contraire, cela peut provoquer un incendie ou un choc électricque.
Ne pas démonter pièces internes	Dans le cas où le boitier serait ouvert à la suite d'une chute ou d'un accident ne touche pas les pieces exposées. Dans le cas contraire, cela pourrait pro- voquer un choc électricque ou bleisser quelqu'un en cas de contact avec les pieces endommagées. Retirrez immédiatement les piles, en faisant attention d'éviter un choc électricque et de ne pas vous bleisser, puis rap- portez le produit au point de vente pour un examen.
Ne posez pas le fl ash sur une surface instable. Cela peut entrainer sa chute ou son renversement et bleisser quelqu'un.
N'essayez jamais d'utiliser le fl ash lorsque vous étés en mouvement.
Ne touche aucune piece métallique du fl ash pendant un orage. Cela peut pro- voquer un choc électricque à cause du courant induit lors d'une dé- charge électricque.
	N'utilise pas d'autres piles que celles spécifiées. Chargez les piles en respectant les signes de polarité « + » et « - »
	Ne faites pas chauffer, ne modifies pas ou ne démontez pas les piles. Ne les faites pas tomber ou ne les expose pas à des chocs. N'essayez jamais de recharger des piles alcalines. Ne court-circuitez pas les piles. Ne les rangle pas avec des produits metalliques. Utilise uniquement le chargeur spécifique pour recharger les piles Ni-MH. Toutes ces actions peuvent entrainer une Explosion ou une fuite des piles et donc provoquer un incendie ou blesser quelqu'un.
	Utilisez uniquement les piles spécifiées pour ce flash. L'utilisation d'une autre source d'alimentation peut provoquer un incendie ou un dysfonctionnement.
	N'utilise pas votre flash à proximate de produits cosmétiques ou de réciplints à médicaments. Les excédents ou l'entrée des produits dans le flash peuvent provoquer un incendie, un choc électricque ou bleisser celui'un.
	N'orientez pas le flash en direction du conducteur d'un vehicule à moteur. Cela peut provoquer un accident du vehicule à moteur.
	Ne l'utilise pas en présence d'objets infl ammables, de gaz explosifs ou de poussière.
	Si les piles fuient et que du liquide entre en contact avec vos yeux, vous peu ou vos vétements, lavez la zone concernée avec de l'eau propre et consultez un médecin ou appeler un nombre d'urgence sur le champ.
	En cas de mise au rebut ou d'un entroposage prolongé des piles, recouvre les bornes des piles avec du ruban isolant. Un contact avec d'autres objets metalliques ou d'autres piles pourrait provoquer l'incendie ou l'explosion des piles.
	N'utilise pas ce fl ash dans des endroits affectés par des fumées d'huile, de la vapeur, de l'humidité ou de la poussière. Cela peut provoquer un incendie ou un chic électricque.
	Ne laissez pas ce fl ash dans des endroits soumis à des températures extréme ment élevées. Ne laissez pas ce fl ash dans des endroits comme un vehicule fermé ou au soleil. Cela peut provoquer un incendie.
	Tenez le fl ash éloigné des enfants en bas âge. Ce produit entre les mains d'un enfant pourrait blesser quelqu'un.

ATTENTION
	Ne placez pas d'objets lourds sur le flash. Cela peut entrainer la chute ou le renversement de l'objet et blesser quelqu'un.
	Ne recouvre pas ou n'enveloppez pas le fl ash ou le chargeur dans un vétement ou une couverture. Cela peut entrainer une force chaleurur et déformer le boitier ou provoquer un incendie.
	Lorsque vous nettoyez le fl ash ou lorsque vous prévoyez de ne pas utiliser le flash pendant une période prolongée, retirez les piles. Dans le cas contrainc, cela peut provoquer une fuite des piles, un incendie ou un choc élec-trique.
	L'utilisation du fl ash trop pres des yeux d'une personne peut temporairement affecter sa vision ou provoquer une déficience visuelle. Faites particuliere-ment attention lorsque vous photographiez des bébés et des enfants en bas âge.
	Demandez régulièrement un test et un nettoyage interne de votre fl ash. La poussière accumulé dansVote fl ash peut provoquer un incendie ou un chic électrique. Contactez vos reventeur FUJIFILM pour effêctuer un nettoyage interne tous les deux ans. Veuillez notes que ce service n'est pas gratuite.
	N'utilise pas d'alcoal, de diluant, de benzène ou d'autres produits chimiques volatiles pour nettoyer libre fl ash. Cela peut provoquer un incendie ou un chic électrique.
	Aucune source de fl amme nue, comme des bougies allumées, ne doit être posé sur l'appareil.
	Retirez les doits de la fenetre du fl ash avant le déclenchement du fl ash. Vou risquez sinon de vous brûler.
	Gardez la fenetre du fl ash propre et n'utilise pas le fl ash si la fenetre est ou cultée. Le non-respect de ces consignes peut provoquer de la fumée ou de la décoloration.

Piles

Remarque: vérif ez le type des Piles utilisées dans votre flash et lisez les paragraphs appropriés.

Les instructions suivantes dérivent l'utilisation correcte des batteries et la façon de prolonger leur longévité. Un usage incorrect peut raccourir la vie des batteries ou provoquer une fuite, une surchauffe, un incendie ou une explosion.

Precautions: manipulation des piles

• Ne les expossez pas aux flames ou à la chaleur.
• Ne les transportez pas ou ne les conservez pas avec des objets metalliques comme des colliers ou des épinges à cheveux.
• N'utilise pas des piles qui fuiert, qui sont déformées, décolorées ou qui présentent des anomalies.
• Ne mélangez d'anciennes piles avec des nuves, des piles avec différents niveaux de charge ou des piles de différents types.
• Si le flash ne doit pasetre utilisé pendant une période prolongée,retirez les piles. Veuillez noter que plusieurs paramétres du flash seront réinitialisés.
• Les piles peuvent être chaudes au contact juste après utilisation. Éteignez le fl ash et laisser les piles refroidir avant de les manipuler.
• La capacité des piles a tendance à diminuier sous des températures inférieures à 10^ .
  Conservez les piles de rechange dans une poche ou dans un autre endroit chaud et change-les si besoin. Des piles froides peuvent recuperer une partie de leur charge lorsqu'elles sont rechauffées.
• Des empreintes de doigt et d'autres taches sur les pôles des piles peuvent contrarier un certain nombre de déclenchements du fl ash. Nettoyez soigneusement les pôles avec un chiffon sec et doux avant d'insérer les pôles dans le fl ash.

Piles rechargeable Ni-MH de type AAA

La capacité des piles Ni-MH peut être temporairement réduite lorsqu'elles sont neuves, après une période d'inutilisation prolongée, ou lorsqu'elles sont recharges fréquement sans avoir été entière déchargées. C'est un comportement normal et pas un dysfonctionnement.

Le fl ash consomme une petite quantite de courant meme eteint. Les piles Ni-MH qui ont ete laissees dans le fl ash pendant une pioide prolongee neuvent etre epueses au point de ne plus pouvoir tenir la charge. Les piles qui ne tiennent plus la charge, meme apres avoir ete decharges et recharges plusieurs fois, ont atteint la fi n de leur vie utile et doivent etre remplacées.

Les piles Ni-MH peuvent être recharges dans un chargeur de piles (vendu séparation). Les piles peuvent être chaudes au toucher après avoir été charges. Consultez les instructions du chargeur pour en savoir davantage. Utilisez le chargeur uniquement avec des piles compatibles.

Les piles rechargeables Ni-MH perdent progressivement leur charge en cas d'inutilisation.

■ Mise au rebut

Mettez les piles usagées au rebut conformément à la reglementation locale en vigueur.

Il est conseilé d'éliminer les batteries de manière écologique.

L'appareil est basé sur une utilisation dans les climats chauds.

Consignes d'usage du flash

Pour garantir un bon usage du produit dans le temps, respectez les précautions suivantes.

Conservation et utilisation

Si le fl ash n'est pas utilisé pendant une période prolongée, retireez les piles. Ne conservez pas ou n'utilise pas le fl ash dans des endroits qui sont :

exposés à la pluie, à la vapeur ou à la fumée
trés humides ou extrémement poussiéreux
exposés directement au soleil ou à de très haute températures, comme dans un vehicule fermé un jour ensolcillé
extremementfroids
sujets à de fortes vibrations
exposés à des champs magnétiques importants, comme à proximé d'une antenné de radiodiffusion, d'une ligne électrique, d'un émetteur radar, d'un moteur, d'un transformateur ou d'un aimant
- en contact avec des produits chimiques volatiles comme des pesticides
- à proximité de produits en caoutchouc ou en vinyle

Eau et sable

Une exposition à l'eau et au sable peut également endommager le fl ash, ses circuits internes et ses mécanismes. Lors de l'utilisation du fl ash à la plage ou sur le littoral, évitez de l'exposer à l'eau ou au sable. Ne posez pas le fl ash sur une surface mouillée.

Condensation

Une augmentation brute de la température, comme lorsque vous entrez dans un batiment chauffé un jour de grand froid, peut entraîner la formation de condensation dans le flash. Dans ce cas, éteignez le flash et patientez le temps que les gouttelettes s'évaporent.

À l'attention des clients résidant aux États-Unis

Testé pour être en conformité avec les normes de la FCC POUR UNE UTILISATION RÉSIDENTIELLE OU DE BUREAU

Réglementation de la FCC: Cet apparéil est conforme à la Partie 15 de la règlementation de la FCC. Son fonctionnement est sourmis aux deux conditions suivantes : (1) Cét apparéil ne peut pas causeir d'interférence dangereuse et (2) cet apparéil doit accepter toute interférence reçue, y compris celle susceptible de provoquer un fonctionnement indésirable.

ATTENTION: Cet apparéil a été testé et déclaré conforme aux normes d'un apparéil numérique de Classe B, stipulées dans la Partie 15 de la règlementation de la FCC. Ces normes sont destinées à assurer une protection suffisante contre les interférences dangereuses dans le cadre d'une installation résidentielle. Cet apparéil générale, utilise et peut émettre des fréquences radio et peut, s'il n'est pas installé et utilisé conformément aux instructions, être à l'origine d'interférences dans les communications radio. Néanmoins, il n'est pas possible de garantir que des interférences ne seront pas provoquées dans certaines installations particulières. Si cet apparéil est effectivement à l'origine d'interférences nuisibles à la réception radio ou télévisuelle, ce qui peut être déterminé en éteignant et en allumant l' apparéil, il est conseilée à l'utiliser de remédier à cette situation en recourant à une ou plusieurs des mesures suivantes :

Réorienter ou repositionner l'antenne de réception.
- Augmenter la distance entre l'appareil et le récepteur.
- Brancher l'appareil dans une prise appartenant à un circuit différént de celui sur lequel le récepteur est branché.
- Consulter le revendeur ou un technicien radio/telé qualifié pour Obtir de l'aide.
- Tout changement ou modifi cation apporté à l'appareil non approuve expressesment dans ce manuel pourrait annuler le droit d'utiliser cet apparéil.

A l'attention des clients résidant au Canada

ATTENTION: Cet apparéil numérique de classe B est conforme à la norme canadienne ICES-003.

INSTRUCTIONS IMPORTANTES RELATIVES À LA SECURÉTÉ

• Veuillez dire ces instructions.
• Veuillez conserves instructions.
• Veuillez tenir compte de tous les averisations.
• Veillez suivre toutes les instructions.
  N'tutilisez pas cet apparéil à proximé d'eau.
• Nettoyez-le uniquement avec un chiffon sec.
• Ne bloquez aucun des orifi ces d'aération. Installez cet apparéil conformément aux instructions du fabricant.
• Ne l'installez pas aproximite de sources de chaleur telles que des radiateurs, des bouches de chaleur, des cuisinières ou d'autres appareils (y compris des amplifi cateurs) qui generent de la chaleur.
• Évitez de marcher ou de pincer le cordon d'alimentation, en particulier au niveau des fiches, des prises de courant et à l'endetroit ou ces éléments sortent de l'appareil.
• Utilisez uniquement les systèmes de fi xation/accessoires preconisés par le fabri-cant.
• Débranche cet appeairel pendant les orages ou si vous ne l'utilise pas pendant une période prolongée.
• Confi ez toutes les opérations d'entretien à du personnel qualifié. L'entretien est requis lorsque l'appareil a été endommagé de chaque manière que ce soit, par exemple si le cordon d'alimentation ou la fi che est endommagé, si du liquide a été renversé sur l'appareil ou que des objets lui sont tombés dessus, s'il a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normalement ou si vous l'avez fait tomber.

Élimination du matériel électrique et Electronique chez les particuliers

Applicable à l'Union européen, la Norvege, l'Islande et le Liechtenstein : Ce

symbole sur le produit, ou dans le manuel et sur la garantie, et/ou sur son emballage, indique que l'appareil ne doit pas etre traite comme un dechet menager. Il doit etre achemine vers un point de collecte qui recycle le materiel electrique et Electronique.

En vous assurant de la bonne élimination de ce produit, vous contribuerez à évier des conséquences préjudiciaires pour l'environnement et la santé de l'homme, qui peuvent être provoquées par l'élimination inappropriée de ce produit.

Ce symbole sur les piles ou sur les accumulateurs indique que ces piles/ accumulateurs ne seront pas traités comme des déchets menagers.

Si vous matériel contient des piles ou des accumulateurs facies à retarder, merci de les éliminer séparément conformément aux reglementations locales.

Le recyclage des matériaux contribuera à préserver les ressources naturelles. Pour obtenir plus d'informations sur le recyclage de ce produit, veillez prendre contact avec votre mairie, la déchetterie la plus proche de votre domicile ou le magasin où vous l'avez acheté.

Applicable aux pays n'appartenant pas à l'Union europeenne, la Norvege, l'Islande et le Liechtenstein: Si vous souhaitez jeter ce produit, y compris les piles ou les accumulateurs, veuillage prendre contact avec les autorités locales pour vous informer sur les moyens de retraitement existants.

Déclaration de conformité de la CE

Nous

Nom: FUJIFILM Electronic Imaging Europe GmbH

Adresse: Benzstrasse 247533 Kleve, Allemagne déclarons que le produit

Nom du fabricant: FUJIFILM Corporation

Adresse du fabricant: 7-3, AKASAKA 9-CHOME, MINATO-KU, TOKYO, 107-0052 JAPON

selon les dispositions de la Directive CEM (compatibilité electromagnétique) (2004/108/CE) et de la Directive Basse tension (2006/95/CE).

Caracteristiques et fonctions du fl ash FUJIFILM EF-X20

Bienvenue dans la grande famille des utilisateurs FUJIFILM du « Shoe Mount Flash EF-X20 »,

Veuillez dire attentivement ce mode d'emploi pour pouvoir utiliser correctement ce fl ash.

Montez le fl ash EF-X20 sur votre apparéil photo. Vous avez le besoin entre un contrôle manuel ou auto TTL. Le mode auto TTL règle l'éclairage du fl ash de manière très précise, afin n de déterminer avec exactitude l'intensité optimale.
La sous- ou surexposition peut facilement etre corrigee a laide de la commande de reglage d'exposition.
En mode esclave, le flash EF-X20 se déclenché en réponse à un éclair direct ou indirectémis par un fl ash monté sur l'appareil photo.

Accessoires fournis

• Adaptateur pour trépied - Étuiouple

Table des matieres

Pourvoiresecurite
Caracteristiques et fonctions du flash FUJIFILM EF-X20. 1
Accessoires fouinis 1
Nomenclature. 2
Installation des piles 2
Mise sous tension du flash. 2
Etat du flash 3
Montage du flash sur l'appareil photo 3
Contrôle du flash auto TTL. 3
Réglage manuel de l'intensité du flash 3
Mode esclave 4
Le diffuseur grand-angle 4
Utilisation en continu 4
Characteristiques et performances. 5

Precautions à prendre lors de la manipulation

Pour éviter de faire tomber le flash de la griffe, tenez l'appareil photo et non le fl ash.

Youtrouvrezdesinformationsurlesappareilsphoto compatiblesaI'adresse:

1 Commande de réglage d'exposition
2 Temoin
3 Interrupteur ON/OFF
4 Touche TEST (voyant READY)
5 Selenr pour diff useur grand-angle
6 Tete de fI ash
7 Diffuseur grand-angle intégré
8 Cellule photoélectrique pour mode esclave sans fi I
9 Couvercle des piles
10 Bouton de dé-verrouillage du flash
11 Selecteur mode esclave sans fi I
12 Contacts directs
13 Sabot de fi xation

Installation des piles

1 Ouvrez le couvercle des piles.
2 Insérez deux piles alcalines ou Ni-MH de type AAA neuves dans le sens indiqué sur l'étiquette située dans le compartment des piles.

Le fl ash risque de mal fonctionner si piles ne sont pas dans le bon sens.

3 Fermez le couvercles des piles.

Mise sous tension du fl ash

Appuyez sur l'interrupteur ON/OFF. La touche TEST (voyant READY) clignote pendant le chargement du flash. Le changement est terminé lorsque le voyant cette de clignoter.

Le témoin s'allume lorsque le flash est sous tension.
Pour eteindre le flash, appuyez a nouveau sur linterrupteur ON/OFF. Le témoin s'eteint.
Eteignez le flash avant de le monter sur la griffe flash. Si le flash est allumé, cela peut court-circuiter les contacts directs, provo-quant le déclenchement inattendu du fl ash ou autre dysfonc-tionnement du produit.

État du fl ash

Le flash peut être utilisé lorsque la touche TEST (voyant READY) clignote, mais peut ne pas se déclencher à sa puissance maximale. Pour obtenir une exposition optime, attendez que le voyant)casse de clignoter.

Si la touche TEST (voyant READY) ne s'allume pas au bout de 30 secondes, cela signifi e que les piles sont usées et doivent'être remplacées.

Montage du flash sur l'appareil photo

1 Eteignez l'appareil photo et le fl ash.
2 Positionnez le selecteur mode esclave sans fi I sur X.
3 Faites glisser le fl ash dans la griff e fash det l'appareil photo jusqu'à ce qu'il s'emboite.
4 Mettez l'appareil photo et le fl ash sous tension.

Pour-retirer le flash, maintenance enforcé le bouton de dé-verrouillage du flash tout en faisant glisser le flash de l'appareil photo.
Eteignez le flash avant de le monter sur l'appareil photo ou de le retirer de celui-ci. Si vous ne respectez pas cette précaution, vous risquez de provoquer le dysfonctionnement du produit ou d'endommager l'appareil photo.

Déclenchement test

Vous pouvez tester le déclenchement du fl ash en appuyant sur la touche TEST une fois que le voyant READY a cessé de clignoter.

Contrôle du flash auto TTL

1 Positionnez la commande de réglage d'exposition sur TTL AUTO 0.
2 Mettez l'appareil photo et le flash sous tension.
3 Attendez que la touche TEST (voyant READY) cessé de cli-gnoter avant de prendre des photos.

Si vous utilisez le flash alors que la touche TEST (voyant READY) est toujours en train de clignoter, cela réduit la portée TTL eff ective.

Si vous sujet se trouve dans la portée TTL effective, le témoin clignote pendant 3 s après le déclenchement du fl ash. Si le témoin ne clignote pas, rapprochez-vous de votre sujet, désissez une plus grande ouverture (c'est-à-dire un plus petit chiffre) ou augmentez la sensibilité ISO.

Réglage précis de l'intensité du flash

Utilisez la commande de réglage d'exposition pour régler précisément l'intensité du flash. Choisissez des valeurs TTL AUTO négatives si voitre sujet est trop lumineux ou positives s'il est trop nombre. Utilisez le réglage précis pour modifier la luminosité par rapport à l'intensité proposée par l'appareil photo, ou si vous recourez au fl ash pour « déboucher » les ombres des sujets en contre-jour ou éclairés par le soleil.

Réglage manuel de l'intensité du flash

Pour régler manuellement l'intensité du flash, utilisez la partie MANUAL de la commande de réglage d'exposition.

Mode esclave

En mode esclave, le flash EF-X20 se déclenché en réponse à un éclair direct ou indirect émis par un flash monté sur l'appareil

photo, ce qui permet d'utiliser

des flashes distants pour un éclairage supplémentaire.

Pour régler l'intensité du flash esclave, utilisez la partie MANUAL de la commande de réglage d'exposition.
Si l'appareil photo utilise des pre-éclairs, position nez le sélecteur mode esclave sans fi I sur P-MODE; sinon, choisissez N-MODE. Si vous ne savez pas quel réglage besoin, Sélectionnéz P-MODE, faites une photo test pour voir si le EF-X20 se déclenché en même temps que le fl ash de l'appareil photo, et choisissez N-MODE si ce n'est pas le cas.
Reglez le mode flash de l'appareil photo sur

L'adaptateur pour trépied

Pour monter le fl ash sur un trépied, fi xez l'adaptateur pour trépied sur le sabot de fi xation et le trépied sur l'adaptateur, puis orientez le fl ash comme vous le souhaitez.

Le fl ash EF-X20 est fourni avec un diff使用者 grand-angle intégré. Sans l'adaptateur, le fl ash couvre l'angle de champ d'un objectif 28 mm (équivalent en format 35 mm); avec l'adapta

teur, il peut couvir l'angle de champ de facales grand-angle aussi courtes que 20mm . L'adaptateur est simple d'utilisation : il vous suffit de tourner le selector pour diff useur grand-angle situé sur le côté du fl ash comme illustré. Notez que l'utilisation du diff useur grand-angle abaisse le nombre guide du fl ash à 12.

Utilisation en continu

Utiliser le fl ash rapidement à plusieurs reprises peut entrainer une surchauffe et endommager le fl ash. Il est recommandé d'eteindre le fl ash pendant 10 minutes après environ 15 prises de vue consécutives.

\section*{Caracteristiques et performances}

Nombre guide (100 ISO, m) 20 (12 lors de l'utilisation du diffuseur grand-angle)

Température de couleur Environ 5600 K à pleine puissance

Portee TTL eff ective = Nombre × Sensibilité ISO /ISO 100 ÷ Ouverture

Intensité du flash manuel 1, 1/2, 1/4, 1/8, 1/16, 1/32 ou 1/64

Correction de l'exposition +1 à -1 par incréements de 13 IL

Mode esclave Disponible (contrôle avec pré-eclair et sans pré-eclair pris en charge)

Alimentation Deux piles alcalines ou Ni-MH de

type AAA

Température 0°C à 40°C

de fonctionnement

Dimensions (H× I× P) 36× 59,5× 50mm

Poids Environ 100 g, sans les piles

Autonomie des piles et temps de charge initia l'aise puissance
	Nombre d'utilisations	Temps de charge
Piles alcalines de type AAA ×2	Environ 60 Environ 6 s
Piles Ni-MH de type AAA ×2	Environ 90 Environ 5 s

Autonomie des piles mesurée avec des piles neuves fabriquées trois mois maximum avant le test. Le nombre d'utilisations correspond au nombre de fois ou le fl ash peut se déclencher à intervalles de 30 secondes; le décompte prend fin lorsque la touche TEST (voyant READY) prend plus de 30 secondes pour s'allumer.
Le temps de charge correspond au temps nécessaire à l'allumage de la touche TEST (voyant READY) après le déclenchement du fl ash (mesuré dans les conditions décrites ci-dessus).
