EFX20 - Flash FUJIFILM - Kostenlose Bedienungsanleitung

Produkttyp	Elektronenblitz für Kameras
Marke	Fujifilm
Modell	EF-X20
Abmessungen (H × B × T)	36 × 59,5 × 50 mm
Gewicht (ohne Batterien)	ca. 100 g
Stromversorgung	2 AAA-Alkali- oder Ni-MH-Batterien
Leitzahl (ISO 100, m)	20 (12 mit Weitwinkeldiffusor)
Farbtemperatur	ca. 5600 K bei voller Leistung
Steuerungsmodi	TTL Auto, Manuell (1/1 bis 1/64), Slave
Belichtungskorrektur	±1 LW in 1/3 LW-Stufen
Effektive TTL-Reichweite	Leitzahl × √(ISO/100) ÷ Blende
Weitwinkeldiffusor	Integriert, deckt 20 mm (35 mm äquivalent)
Slave-Modus	Mit oder ohne Vorblitze (P-Modus/N-Modus)
Anzahl Blitze (AAA-Alkalibatterien ×2)	ca. 60 Blitze (Ladezeit ~6 s)
Anzahl Blitze (AAA-Ni-MH-Batterien ×2)	ca. 90 Blitze (Ladezeit ~5 s)
Betriebstemperatur	0 °C bis 40 °C
Mitgeliefertes Zubehör	Weiche Tasche, Stativadapter
Pflege und Reinigung	Mit einem trockenen, weichen Tuch reinigen; Wasser, Sand und Chemikalien vermeiden
Sicherheit	Nicht öffnen, keine nicht konformen Batterien verwenden, Wärmequellen vermeiden
Reparierbarkeit	Bei Reparaturen wenden Sie sich an Ihren Fujifilm-Händler
Konformität	FCC Klasse B, CE, WEEE-Richtlinie

Häufig gestellte Fragen - EFX20 FUJIFILM

Wie lege ich die Batterien in den EF-X20 Blitz ein?

Öffnen Sie den Batteriefachdeckel, legen Sie zwei neue AAA-Batterien (Alkali oder Ni-MH) unter Beachtung der angegebenen Polarität ein und schließen Sie den Deckel.

Wie schalte ich den Blitz ein und aus?

Drücken Sie den ON/OFF-Schalter. Die TEST-LED blinkt während des Ladevorgangs. Zum Ausschalten drücken Sie den Schalter erneut.

Welche Betriebsmodi hat der Blitz?

Der Blitz bietet drei Modi: TTL Auto (automatische Steuerung durch die Kamera), Manuell (Einstellung der Leistung von 1/1 bis 1/64) und Slave (drahtloses Auslösen als Reaktion auf einen anderen Blitz).

Wie verwende ich den Slave-Modus?

Stellen Sie den Schalter auf P-MODUS, wenn die Kamera Vorblitze verwendet, andernfalls auf N-MODUS. Stellen Sie die Leistung manuell ein. Der Blitz löst aus, wenn er einen Hauptblitz erkennt.

Wie stelle ich die Belichtung im TTL-Modus genau ein?

Verwenden Sie den Belichtungskorrekturregler: Drehen Sie zur negativen Seite, wenn das Motiv zu hell ist, oder zur positiven Seite, wenn es zu dunkel ist. Die Schritte betragen 1/3 LW.

Wie verwende ich den Weitwinkeldiffusor?

Drehen Sie den Schalter für den Weitwinkeldiffusor an der Seite des Blitzes. Er deckt einen Bildwinkel entsprechend 20 mm (35 mm äquivalent) ab. Beachten Sie, dass die Leitzahl auf 12 sinkt.

Wie lange dauert das Aufladen des Blitzes?

Mit neuen Alkali-Batterien beträgt die Ladezeit etwa 6 Sekunden. Mit Ni-MH-Batterien etwa 5 Sekunden.

Was tun, wenn die TEST-LED nach 30 Sekunden nicht leuchtet?

Das bedeutet, dass die Batterien leer sind. Ersetzen Sie sie durch neue AAA-Batterien.

Wie reinige ich den Blitz, ohne ihn zu beschädigen?

Verwenden Sie ein trockenes, weiches Tuch. Vermeiden Sie Alkohol, Verdünnungsmittel oder andere Chemikalien. Lassen Sie kein Wasser oder Sand in den Blitz eindringen.

Wo kann ich meinen EF-X20 Blitz reparieren lassen?

Wenden Sie sich an Ihren Fujifilm-Händler. Reparaturen, Inspektionen oder interne Tests dürfen nur von qualifiziertem Personal durchgeführt werden.

BEDIENUNGSANLEITUNG EFX20 FUJIFILM

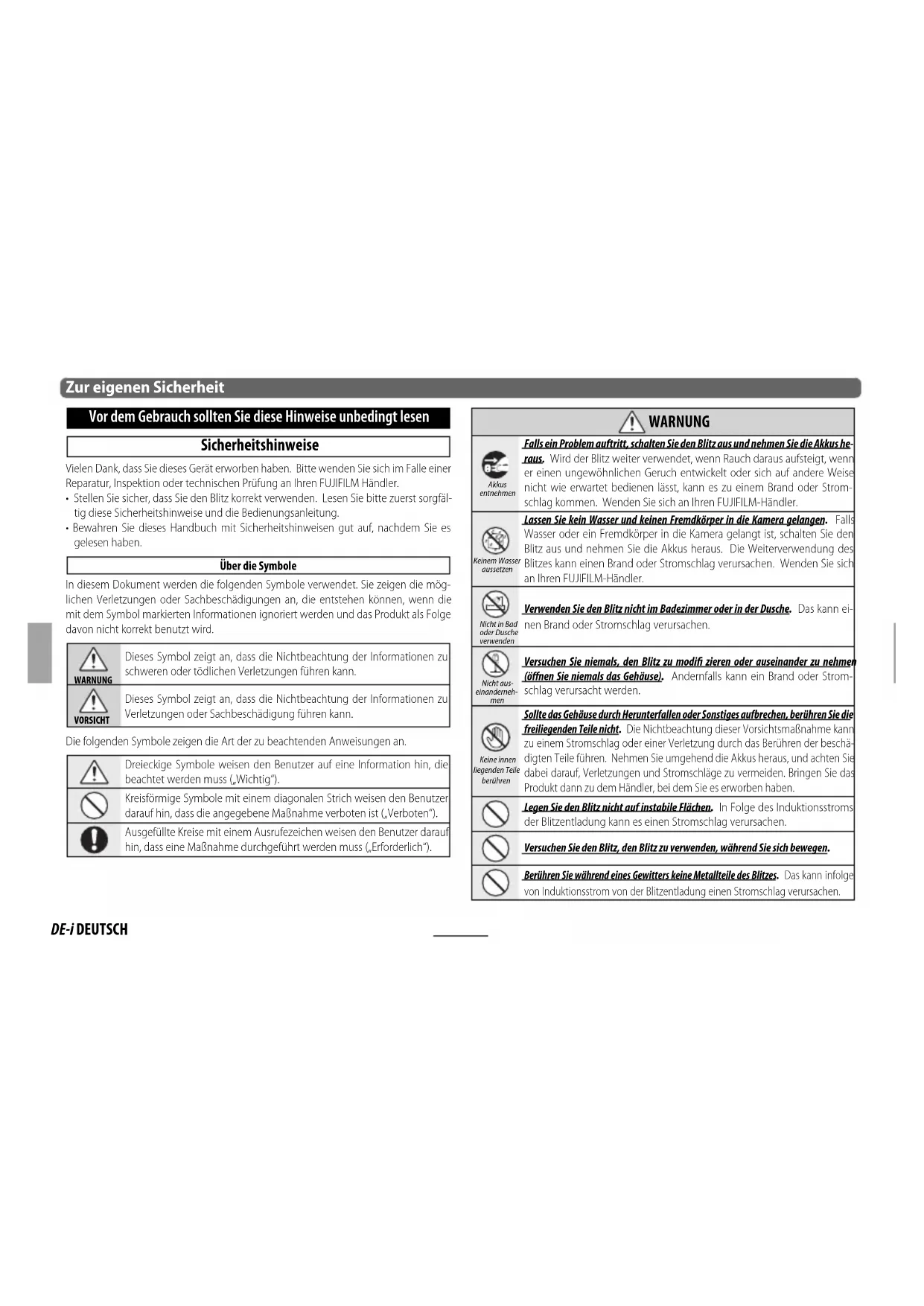

Zur eigenen Sicherheit

Vor dem Gebrauch sollen den Sie diese Hinweise unbedingt lesen

Sicherheitshinweise

Vielen Dank, dass Sie dieses Gerät erworben haben.itte wenden Sie sich im Falle einer Reparatur, Inspektion oder technischen Prüfung an ihren FUUIFILM Handler.
- Stellen Sie sichere, dass Sie den Blitz korrekt verwenden.esen Sieitte zuerst sorgfaltig diese Sicherheitshinweise und die Bedienungsanleitung.
- Bewahren Sie这点 Handbuch mit Sicherheitschinweisen gut auf, nach dem Sie es gelesen haben.

Uber die Symbole

In thisem Dokument werden die folgenden Symbole verwendet. Sie zeigen die möglichen Verletzungen oder Sachbeschädigungen an, die entstehen können, wenn die mit dem Symbol markierten Informationen ignoriert werden und das Produkt als Folge davon nicht korrekt benutzt wird.

Dieses Symbol zeigt an, dass die Nichtbeachtung der Informationen zu schweren oder tödlichen Verletzungen führen kann.

Dieses Symbol zeigt an, dass die Nichtbeachtung der Informationen zu Verletzungen oder Sachschädigung führen kann.

Die folgenden Symbole zeigen die Art der zu beachtenden Anweisungen an.

Dreiacekige Symbole weisen den Benutzer auf eine Information hin, die beachteit werden muss (Wichtig).

Kreisfornige Symbole mit einem diagonalen Strich weisen den Benutzer daraufhin, dass die angegebene Maßnahme verboten ist (Verboten).

Ausgeführte Kreise mit einem Ausrufezeichen weisen den Benutzer darauf auf hin, dass eine Maßnahme durchgeführt werden muss („Erforderlich“).

WARNING
Akkus entnahmen	Falls ein Problem auftritt, schalten Sie den Blitz aus und nehmen Sie die Akkus heraus. Wird der Blitz weiter verwendet, wenn Rauch daraus aufsteigt, wenn er einen ungewöhnlichen Geruch entwickelt oder sich auf andere Weise nicht wie erwartet bedieren{ländt, kann es zu einem Brand oder Stromschlagkommen. Wenden Sie sich an ihren FUJIFILM-Händler.
Keinem Wasser aussetzen	Lassen Sie kein Wasser und keinen Fremdkörper in die Kamera gelangen. Falls Wasser oder ein Fremdkörper in die Kamera gelangt ist, schalten Sie den Blitz aus und nehmen Sie die Akkus hereaus. Die Weiterverwendung des Blitzes kann einen Brand oder Stromschlag verursachen. Wenden Sie sich an ihren FUJIFILM-Händler.
Nicht in Bad oder Dusche verwenden	Verwenden Sie den Blitz nicht im Badezimmer oder in der Dusche. Das kann ein den Brand oder Stromschlag verursachen.
Nicht aus- einandernehmen	Versuchen Sie niemals, den Blitz zu modifi zieren oder auseinander zu nehmen (öffnen Sie niemals das Gehäuse). Andernfalls kann ein Brand oder Stromschlag verursucht werden.
Keine Inninen liegenden Teile berühren	Sollte das Gehäuse durch Herunterfallen oder Sonstiges aufbrechen, berühren Sie die freilegenden Teile nicht. Die Nichtbeachtung dieser Vorsichtsmaßnahme kann zu einem Stromschlag oder einer Verletzung durch das Berühren der beschädigten Teile führen. Nehmen Sie umgehend die Akkus hersaus, und arbeiten Sie dabel darauf, Verletzungen und Stromschläge zu vermeiden. Bringen Sie das Produkt dann zu dem Handlser, bei dem Sie es erworben haben.
Legen Sie den Blitz nicht auf instabile Flächen. In Folge des Induktionssstroms der Blitzentladung kann es einen Stromschlag verursachen.
Versuchen Sie den Blitz, den Blitz zu verwenden, während Sie sich bewegen.
Berühren Sie während eines Gewitters keine Metallteile des Blitzes. Das kann infolge von Induktionssstrom von der Blitzentladung einen Stromschlag verursachen.
⊗	Verwenden Sieihn mit keinem anderen als den vorgeschriebenen Akkus. Legen Sie die Akkus so ein wie durch „+“ und „-“ angezeigt wird.
⊗	Erhitzen Sie die Batterien nicht und versuchen Sie nicht, sie zu modifiizen oder auseinander zunehmen. Lassen Sie die Batterien nicht fallen und setzen Sie sie keinen Stößen aus. Versuchen Sie nie, Alkalibatterien aufzuladen. Schlieben Sie die Batterien nicht kurz. Bewahren Sie die Batterien nicht zusammen mit Metall-gegenständen auf. Verwenden Sie zum Laden von NiMH-Batterien ausschließlich das vorgeschriebene Ladegerät. Die Nichtbeachtung dieser Vorsichtsmaßnahmen kann zum Explodieren oder Auslaufen der Batterien führen und einen Brand oder Verletzungen verursachen.
⊗	Verwenden Sie nur die für den Einsatz mit dem Blitz vorgeschriebenen Akkus. Die Verwendung anderer Stromquellen kann einen Brand oder Produktstörungen verursachen.
⊗	Verwenden Sie den Blitz nicht in der Höhe von Kosmetikprodukten oder Arzneimittelbehältern. Der Kontakt mit dem Blitz kann einen Brand, Stromschlag oder Verletzungen verursachen.
⊗	Richten Sie den Blitz nicht auf Fahrer motorisierter Fahrzeuge. Das kann einen Verkehrsunfall verursachen.
⊗	Nicht in der Höhe von leicht entzündbaren Gegenständen, explosionsfähigen Gasen oder Staub verwenden.
⊗	Falls die Akkus auslaufen und Säure in die Augen oder auf die Haut oder Kleidung gelangen sollen. Spieren Sie die Stelle mit viel Wasser ab und suchen Sie sofort einen Arzt auf bzw. rufen Sie einen Notarzt.
⊗	Kleben Sie die Akkukontakte zur Entsorgung oder längerer Lagerung der Akkus mit Isolierband ab. Die Akkus konnen sich durch den Kontakt mit anderen Metallgegenständen oder Akkus entzünden oder explodieren.
⊗	Verwenden Sie den Blitz nicht an Orten, an denen starke Öldinste, Dampf, Feuchtigkeit oder Staub vorhanden sind. Das kann einen Brand oder Stromschlag verursachen.
⊗	Lassen Sie den Blitz nicht an Orten liegen, an denen er extrem hohen Temperatu-ren ausgesetzt wird. Lassen Sie den Blitz nicht an Orten wie etwa in einem geschlossenen Auto oder in direktem Sonnenlicht liegen. Das kann einen Brand verursachen.

WARNING

Bewahren Sieihn außerhalb der Reichweite von keinigen Kindern auf. Das Pro- dukt können bei Kleinkindern zu Verletzungen führen.

VORSICH

Legen Sie keine schweren Gegenstände auf den Blitz. Der schwere Gegenstand kann umkippen oder herunterfallen und Verletzungen verursachen.

Decken Sie den Blitz bzw. das Ladegerät nicht ab und wickeln Sieihn/es nicht in ein Kleidungsstück oder eine Decke. Das kann zu einem Hitfestau führen und das Gehäuse verformen oder einen Brand verursachen.

Nehmen Sie vor der Reinigung des Blitzes oder wenn Sievorhaben, den Blitz län- gere Zeit nicht zu verwenden, die Akkus hersaus. Andernfalls konnen die Akkus auslaufen und einen Brand oder Stromschlag verursachen.

Blitzen Sie keinesfalls zu nah an den Augen einer Person, da dies die Sehknraft beeinträchtigen oder schädigen kann. Besondere Vorsicht ist beim Fotogra- fieren von Babys und Kleinkindern geboten.

Lassen Sie den Blitz regelmäßiger reinigen und prüfen. Staubanhäufigungen im Blitz konnen einen Brand oder Stromschlag verursachen. Wenden Sie sich zur Reinigung des Inneren des Blitzes alle zwei Jahre an ihren FUJI FILM- Händler.itte beachten Sie, dass dieser Wartungsdienst nicht kostenlos ist.

Verwendten Sie zur Reinigung keinen Alkohol, Verdünner, Benzol oder sonstige flüchtige Chemikalien. Das kann einen Brand oder Stromschlag verursacher.

Es sollenne keine offen Flammquellen, wie angezündete Kerzen, auf den Apparat gestellt werden.

Nehmen Sie ihre Finger vom Blitzfenster, bevörder der Blitz auslöst. Anderenfall kann es zu Verbrennungen kommt.

Halten Sie das Blitzfenster sauber und verwenden Sie den Blitz nicht, wenn da Fenster blockiert ist. Anderenfalls konnte Rauch entstehen oder eine Verfür- bung auftreten.

Akkus

Hinweis: Überprüfen Sie den Akkutyp, der in ihren Blitz eingesetzt wird, und lesen Sie die entsprechenden Kapitel.

Nachfolgend wird erklart, wie Sie ordnungsgemäß mit Akkus umgehen und wie Sieden Lebensdauer verlangern können. Der falsche Umgang mit Akkus kann deren Lebensdauer verkurzen, oder Auslaufen, Überhitzung, Brand oder Explosionen verursachen.

■ Vorsichtshinweise: Umgang mit den Akkus

• Setzen Sie sie nicht offen Feuer oder Hitze aus.
• Transportieren oder lagern Sie sie nicht zusammen mit Gegenständen aus Metall wie Z. B. Halsketten oder Haarnadeln.
• Verwenden Sie keine Akkus, die undicht, verfort, verfürbt oder anderweitig beschädigt sind.
• Verwenden Sie keine alten und neuen Akkus, Akkus mit entsprechlichem Ladestand sowie Akkus verschiedener Typen zusammen.
• Nehmen Sie die Akkus hereaus, wenn der Blitz länger nicht verwendet wird. Beachten Sie, dass dann einige Einstellungen das Blitzes zurückgesetzt werden.
  Die Akkus konnen bei Berührung unmittelbar nach der Benutzung warm sein. Schalten Sie den Blitz aus und lassen Sie die Akkus abkühlen, bevor Sie sie anfassen.
  Die Akkukapazitat sinkt bei niedrigeren Temperaturen als 10°C . Halten Sie Ersatzakkus in einer Tasche oder an einem anderen warmen Ort bereit und tauschen Sie die Akkus bei Bedarf aus. Kalte Akkus konnen einen Teil ihrer Ladung wieder erlangen, wenn Sie aufgewärmt werden.
• Fingerabdrücke und andere Verschmutzungen auf den Akkukontakten konnen die Anzahl der Blitzabgaben herabsetzen. Reinigen Sie die Kontakte gründlich mit einem weichen, trockenen Tuch, bevor Sie die Akkus in den Blitz einsetzen.

■ Wiederauf adbare NiMH-Akkus der GroBe AAA

Die Kapazität von Ni-MH-Akkus kann vorübergehend beeinträchtigt werden, wenn sie lange nicht verwendet wurden oder wenn sie wiederholt aufgeladen wurden, bevors vollständig entladen waren. Das ist normal und kein Anzeichen für eine Fehlfunktion.

Der Blitz verbraucht auch dann etwas Strom, wenn er ausgeschaltet ist. NiMH-Akkus, die für längerere Zeit im Blitz gelassen wurden, können soweit entladen sein, dass sie nicht mehr aufgeladen werden konnen. Wenn die Akkus auch nach wiederholtem Aufund Entlagen schnell lever werden, haben sie das Ende ihrer Lebensdauer erreicht und,müssen ersetzt werden.

NiMH-Akkus konnen in einem Akkuladegerat aufgeladen werden (separat erhältlich). Akkus konnen nach dem Aufl aden bei Berührung warm sein. Weitere Informationen fänden Sie in der Bedienungsanleitung des Ladegerats. Benutzen Sie das Ladegerät nur mit geeigneten Akkus.

NiMH-Akkus verlieren allmählich ihre Ladung, wenn sie nicht benutzt werden.

Entsorgung

Entsorgen Sie verbrauchte Batterien und Akkus gemäß den örtlich geltenden Vorschriften.

Die umweltgerechte Entsorgung von Batterien ist ratsam.

Der Apparat ist für den Einsatz in warmen Klimazonen geeignet.

Pflege des Blitzes

Damit Sie lange Freude an Ihr Gemar haben, beachten Sieitte die folgenden Vorsichtshinweise.

Aufbewahrung und Verwendung

Nehmen Sie die Akkus heraus, wenn der Blitz länger nicht verwendet wird. Lager oder verwenden Sie den Blitz nicht an Orten, die:

Regen, Dampf oder Rauch ausgesetzt sind
sehr feucht oder sehr staubig sind
- direktem Sonnenlicht oder sehr hohen Temperaturen ausgesetzt sind (z. B. in einem geschlossenen Auto an einem sonstigen Tag)
sehr kalt sind
- starken Vibrationen ausgesetzt sind
- starken Magnetfeldern ausgesetzt sind (z. B. in der Höhe von Funktürmen, Hochspannungsleitungen, Radarstationen, Motoren, Transformatoren oder Magneten)
- mit fluchtigen Chemikalien wie z. B. Pestiziden in Berührung kommt
- sich in der Nähe von Produkten aus Kautschuk oder Vinyl befänden

Wasser und Sand

Wasser und Sand können den Blitz und seine Flektronik und Mechanismen beschädig. Vermeiden Sie den Kontakt mit Wasser oder Sand, wenn Sie den Blitz am Strand oder am Meer verwenden. Legen Sie den Blitz nicht auf nasse Flächen.

■ Kondensation

Plötzliche Temperaturwechsel, z. B. beim Betreten eines beheizten Gebäudes an einem kalten Tag, können Kondensation im Inneren des Blitzes verursachen. Softe das passieren, schalten Sie den Blitz aus und warten Sie, bis die Wassertropfen verdunst sind.

Entsorgung elektrischer und elektronischer Geräte in Privvathaushalten

In der europäischen Union, Norwegen, Island und Liechtenstein: Dieses Symbol auf dem Produkt, in der Bedienungsanleitung und dem Garantieschein und/oder auf der Verpackung gezigt an, dass这点 Produkt nicht als Haushaltsabfall behandelt werden darf. Stattdessen sollen es zu einer entspruchenden Sammelstelle für zu recyclende elektrische und elektronische Geräte gebracht werden.

Wenn Sie sicherstellen, dass这点 Produkt korrekt entsorgt wird,HELPen Sie damit bei der Vermeidung potentieller Belastungen der Umwelt und der menschlichen Gesundheit, welche anderenfalls durch die unsachgemäß Entsorgung这点 Produkt entstehen konnen.

Dieses Symbol auf den Batterien oder Akkus zeigt an, dass diese nicht als Haushaltsabfall behandelt werden dürfen.

Wenn Ihr Gerät Batterien oder Akkus enthalt, die sich leicht entnehmen lasen, entsorgen Sie dieseitte separat entsprechend den örtlichen Bestimmungen.

Das Recycling der Materialien hilft, natürliche Ressourcen zu bewahren. Detaillierte Informationen über das Recycling thesees Produktions erhalten Sie bei ihren örtlichen Behörden, Ihr dem Entsorgungsdienst oder in dem Geschäft, in dem Sie theseis Produkt erworbten haben.

In Ländern außerhalb der Europäischen Union, Norwegens, Islands und Liechtensteins: Wenn Sie these Produkt einschließlich der Batterien oder Akkus entsorgen möchten, wenden Sie sichitte an ihre ortlichen Behörden und erkundigen Siessich nach der korrekten Entsorgung.

EG-Konformitätserklärung

Wir

Name: FUJIFILM Electronic Imaging Europe GmbH

Adresse: Benzstrasse 2, 47533 Kleve, Deutschland
erklärden, dass diese Produkt

Name des Herstellers: FUJIFILM Corporation

Adresse des Herstellers: 7-3, AKASAKA 9-CHOME, MINATO-KU, TOKYO, 107-0052 JAPAN

Und bzw in Übereinstimmung mit den Auflagen der EMV-Richtlinie (2004/108/EC) und der Niederspannungsrichtlinie (2006/95/EC).

Besonderheiten und Funktionen des FUJIFILM EF-X20

Wir begrühen Sie herzlich in der weltweiten Familie der FUJIFILM „Shoe Mount Flash EF-X20" Besitzer.

Bitte lessen Sie diese Anleitung sorgfältig, damit stets ein sachgerechter und sicherer Gebrauch gewährleistet ist.

Montieren Sie den EF-X20 auf ihre Kamera für eine Auswahl an manueller und automatischer TTL-Blitzsteuerung. Das automatische TTL nutzt eine hochprüzige Regulierung der Blitzabgabe, um exakt die optimale Blitzabgabe zu ermitteln.
⇔ Über- oder Unterbelichtung kann leicht durch das Bel-.lichtungseinstellungenrad korrigiert werden.
Im Slave-Modus lost der EF-X20 in Reaktion auf direktes oder indirektes Licht vom Blitz auf der Kamera aus.

Mitgeliefertes Zubehör

• Stativadapter - Tragetasche

Inhaltsverzeichnis

Zur eigenen Sicherheit.
Besonderheiten und Funktionen des FUJIFILM EF-X20
Mitgeliefertes Zubehor 1
Bedienelemente des Blitzes 2
Einlagen der Batterien 2
Einschalten der Einheit 2
Blitzstatus. 3
Anbringen des Gerats an der Kamera 3
Automatische TTL-Blitzsteuerung 3
Manuelle Anpassung der Blitzsträke 3
Slave-Modus 4
Die Weitwinkelstreuschibe 4
Dauergebrauch 4
Technische Daten und Leistung 5

Handhabungssicherheitshinweise

① Um das Herunterfallen der Kamera vom Blitzschuh zu vermeiden, halten Sie die Kamera fest und nicht die Blitzeinheit.
Informationen zu kompatiblen K cameras fi nden Sie unter: http://www.fujifilm.com/products/digital Cameras/index.html

Bedienelemente des Blitzes

1 Belichtungseinstellungsrad
2 LED
3 ON/OFF Taste
4 TEST Taste (Bereitschafts-LED)
5 Helb für die Weitwinkelstreuschibe
6 Blitzreflektor
7 Weitwinkelstreuschibe (innerliegend)
8 Lichtsensor für die Slave-Blitz-Funktion
9 Batteriefachabdeckung
10 Entriegelungstaste für den Anschlußfuß
11 Slaveblitz-Schalter
12 Blitzkontakte
13 Anschlußfuß

Einlagen der Batterien

1 Offen Sie die Batteriefachabdeckung.

2 Legen Sie zwei neue AAA Alkali-oder NiMH-Batterien ein, mit Ausrichtung wie in der Beschriftung im Batteriefach dargestellt.

① Bei der Einheit kann es zu Fehlfunktione kommt, wenn die Batterien nicht in der korrekten Ausrichtung eingelegt sind.

3 Schlieben Sie die Batteriefachabdeckung.

Einschalten der Einheit

Drücken Sie die ON/OFF Taste. Die TEST Taste (Bereitschafts-LED) wird blinken, sobald der Blitz ladt. Der Ladevorgang ist abgeschlssen, sobald die Lampe aufhört zu blinken.

Die LED leuchtet, wenn die Einheit eingeschaltet ist.

Um die Einheit auszuschalten, drücken Sie erneut die ON/OFF Taste. Die LED erlischt.
① Schalten Sie den Blitz aus, bevor Sieihn auf dem Blitzschuh anbringen. Wenn der Blitz an ist, kann dies die Blitzkontakte verkurzen und zu unerwarteten Auslösen des Blitzes oder anderen Fehlfunktionen des Gerätes führen.

Blitzstatus

Der Blitz kann benutzt werden, während die TEST Taste (Bereitschafts-LED) blinkt, jedoch möglicherweise nicht mit voller Abgabe. Um eine optimale Belichtung zu garantieren, warten Sie bis die Leuchte aufhört zu blinken.

Sollte die TEST Taste (Bereitschafts-LED) nach 30 Sekunden nicht leuchten, sind die Batterien leer und sollenen ersetzt werden.

AnbringendesGeratsan derKamera

1 Schalten Sie die Kamera und die Blitzeinheit aus.
2 Schieben Sie den Slaveblitz-Schalter auf X.
3 Schieben Sie das Gerät auf den Kamerablitzschuh bis es einrastet.
4 Schalten Sie die Kamera und die Blitzeinheit an.

Um die Einheit zu entfernen, halten Sie die Entriegelungstaste für den Anschlußgegrück und schiben die Einheit von der Kamera.

① Schalten Sie die Einheit aus, bevor Sie sie auf der Kamera befestigen oder sie von der Kamera entfernen. Sollten Sie diese Sicherheitsvorkehrung missachten, kann es zu einem Defekt oder Schaden an der Kamera kommt.

Probeauslösen

Das Auslösen der Einheit kann durch Drücken der TEST Taste getestet werden, nach dem die Bereitschafts-LED aufgehört hat zublinken.

Automatische TTL-Blitzsteuerung

1 Drehen Sie das Belichtungseinstellungsrad auf TTL AUTO 0.
2 Schalten Sie die Kamera und die Blitzeinheit an.
3 Warten Sie, bis die TEST Taste (Bereitschafts-LED) aufhört zu blinken, bevor Sie fotografia eren.

① Bei Benutzen des Blitzes solange die TEST Taste (BereitschaftsLED) blinkt, wird die effektive TTL- Blitzreichweite vermindert.
⇔ Wenn Ihr Motiv sich in der effektiven TTL-Blitzreichweite befindet, wird die LED nach Auslösen des Blitzes für 3 s blinken. Wenn die Leuchte nicht blinkt, bewegen Sie sich naher zu ihrem Motiv, wahren Sie eine großere Blende (niedrigeren Blendenwert) oder erhöhen Sie die ISO-Empfündlichkeit.

Feinabstimmung der Blitzabgabe

Verwenden Sie das Belichtungseinstellungsrad, um die Feinabstimmung der Blitzabgabe einzustellen. Wahlen Sie negative TTL AUTO Werte, wenn Ihr Motiv zu hell oder positive, wenn es zu dunkel ist. Verwenden Sie die Feinabstimmung, um die von der Kamera vorgeschlagene Helligeitsstufe zu variieren oder wenn Sie den Blitz nutzen, um Schatten bei Motiven mit Hintergrundbeleuchtung oder bei Sonnenlicht „zu fullen".

Manuelle Anpassung der Blitzsträke

Die manuelle Blitzabgabe wird ausgewählt mit der Rubrik MANUAL des Belichtungseinstellungs-rades.

Slave-Modus

Im Slave-Modus lost der EF-X20 in Reaktion auf direktes oder indirektes Licht vom Blitz auf der Kamera aus, wodurch Blitzferneinheiten für zusätzliche Beleuchtung genutzt werden können.

⇔ Nutzen Sie die Rubrik MANUAL des Belichtungseinstellungsra-des, um die Abgabe fur den Slave-Blitz einzustellen.
⇔ Wenn ihre Kamera Vorblitze nutzt, schieben Sie den

Slaveblitz-Schalter auf P-MODE; andernfalls wahlen Sie den N-MODE. Wenn Sie nicht sichere sind welcher korrekt ist, wahren Sie P-MODE und machen Sie eine Probeaufnahme, um festzustellen, ob der EF-X20 zur selbst Zeit wie der Kamerablitz auslöst und wahren Sie den N-MODE, falls dies nicht der Fall ist.

Stellen Sie den Kamerablitzmodus auf

Der Stativadapter

Um die Blitzeinheit auf einem Stativ zu montieren, befestigen Sie den Stativadapter am Anschlußfuß und das Stativ am Stand. Bringen Sie dann den Blitz wie gewünscht in Position.

Die Weitwinkelstreuschibe

Der EF-X20 verfügt über eine innenlie-gende Weitwinkelstreuschibe. Ohne den Adapter deckt der Blitz den Blickwinkel einer 28 mm Linse ab (äquivalent zu einem 35 mm-Format); mit Adapter

bietet er eine Abdeckung für Weitwinkellinsen mit Brennweiten so kurz wie eine 20mm Linse.Die Benutzung des Adapters ist einfach: drehen Sie einfach wie gezeigt den Hebelfür die Weitwinkelstreuschibe zur Seite des Blitzes. Beachten Sie, dass das Benutzen der Weitwinkelstreuschibe die Leitzahl auf 12 senkt.

Dauergebrauch

Das mehrmalige Benutzen des Blitzes in Schneller Abfolge kann zu Überhitzen führen, was den Blitz möglicherweise beschädigt. Es wird empfohlen, den Blitz für 10 Minuten nach etwa 15 aufeinanderfolgenden Aufnahmen auszuschalten.

Technische Daten und Leistung

Leitzahl (ISO 100, m) 20 (12 Wenn Weitwinkelstreucheibenutzt wird)

Farbtemperatur Circa 5600 K bei voller Abgabe

Effektive TTL - Leitzahl × ISO- Empfindlichkeit ÷ Blendenwert ISO 100

Manuelle Blitzabgabe 1/1,1/2,1/4,1/8,1/16,1/32 oder 1/64

Belichtungskorrektur +1 bis -1 in Stufen von 1 / 3 EV

Slave-Modus Verfugbar (Vorblitz- und Nicht-Vorblitz-Steuerung)_ undertistzt)

Stromuelle Zwei AAA Alkali- oder NiMH-Batterien

Betriebstempoatur 0°C bis 40°C

Gewicht Circa 100 g,ohne Batterien

	Anzahl der Anwendungen	Aufl adezeit
AAA Alkalibatterien ×2	Ca. 60	Ca. 6 s
AAA NiMH-Batterien ×2	Ca. 90	Ca. 5 s

Die Batteriegebrauchsdauer wurde mit neuen Batterien, die maximal drei Monate vor der Messung hergestellt wurden, ermittelt. Die Anzahl der Anwendungen ist die Anzahl, wie oft der Blitz in einem Zeitraum von 30 Sekunden ausgelost werden kann; die Zahlung endet, wenn die TEST Taste (Bereitschafts-LED) länger als 30 Sekunden braucht, um zu leuchten.
Die Aufladezeit ist, wie unter den oben beschrieben Bedingungen bemessen, die Zeit, die nach Auslösen des Blitzes besteht wird, bis die TEST Taste (Bereitschafts-LED) leuchtet.
