EF20 - Flash FUJIFILM - Notice d'utilisation et mode d'emploi gratuit

Marque	Fujifilm
Modèle	EF20
Type de produit	Flash électronique pour appareil photo
Nombre guide	20 (ISO 100 m) ; 14 avec diffuseur grand-angle
Température de couleur	5600 K
Angles d'inclinaison	0°, 45°, 60°, 75°, 90° vers le haut
Alimentation	2 piles AA alcalines, lithium ou Ni-MH rechargeables
Dimensions (en fonctionnement)	43 (H) x 61 (L) x 88 (P) mm
Dimensions (sabot escamoté)	35 (H) x 61 (L) x 88 (P) mm
Poids	Environ 100 g (sans piles)
Température de fonctionnement	0 °C à 40 °C
Nombre d'éclairs (piles alcalines)	Environ 200 à pleine puissance
Nombre d'éclairs (piles Ni-MH)	Environ 280 à pleine puissance
Durée de charge (piles alcalines)	Environ 5 secondes
Durée de charge (piles Ni-MH)	Environ 4 secondes
Fonctions principales	Flash TTL, réglage EV (+0,5 / +1 / -0,5 / -1), flash indirect, diffuseur grand-angle, test de déclenchement
Compatibilité	Appareils photo Fujifilm avec sabot (griffe porte-flash)
Entretien et nettoyage	Nettoyer avec un chiffon sec ; retirer les piles en cas d'inutilisation prolongée
Sécurité	Ne pas démonter, ne pas exposer à l'eau ou à des températures élevées, utiliser uniquement les piles spécifiées
Informations générales	Testé conforme FCC classe B et ICES-003

FOIRE AUX QUESTIONS - EF20 FUJIFILM

Comment installer les piles dans le flash EF20 ?

Appuyez sur le bouton-poussoir pour ouvrir le couvercle des piles. Insérez deux piles AA alcalines ou Ni-MH neuves en respectant les polarités + et -. Refermez le couvercle jusqu'au clic.

Comment monter le flash sur l'appareil photo ?

Assurez-vous que le flash est éteint. Faites glisser le flash sur le sabot de l'appareil et tournez la bague de verrouillage vers la gauche pour le fixer. La vitesse d'obturation se règle automatiquement.

Comment effectuer un test de déclenchement ?

Après que le voyant READY soit allumé en continu, appuyez sur la touche TEST/READY. Le flash se déclenche. L'indicateur de réglage EV s'allume si le sujet est dans la portée TTL effective.

Comment régler la luminosité du flash avec la touche EV ADJUST ?

Si la photo est trop sombre, appuyez sur la touche EV ADJUST pour passer à +0,5 ou +1. Si elle est trop lumineuse, appuyez pour passer à -0,5 ou -1. L'indicateur correspondant s'allume.

Comment utiliser le flash indirect ?

Inclinez l'émetteur lumineux vers le haut (jusqu'à 90°) pour diriger la lumière vers le plafond. Cela adoucit les ombres. La luminosité peut diminuer d'environ 25% ; utilisez alors le réglage EV pour compenser.

Comment utiliser le diffuseur grand-angle ?

Basculez le diffuseur blanc sur l'émetteur lumineux avec les doigts. Il permet de couvrir une focale équivalente à 24 mm. Le nombre guide passe à 14.

Quelle est la portée TTL effective du flash ?

La portée TTL effective dépend de l'ouverture et de la sensibilité ISO. Elle est plus courte juste après l'allumage du voyant READY. Utilisez l'indicateur de réglage EV après l'éclair pour vérifier.

Quelles précautions de sécurité observer avec le flash ?

Ne démontez jamais le flash. Évitez l'exposition à l'eau, aux températures élevées et aux gaz inflammables. Utilisez uniquement les piles spécifiées en respectant les polarités. Retirez les piles en cas de non-utilisation prolongée.

Combien d'éclairs peut-on obtenir avec des piles alcalines ?

Avec des piles alcalines AA neuves, vous pouvez obtenir environ 200 éclairs à pleine puissance, avec une durée de charge d'environ 5 secondes entre chaque éclair.

Combien d'éclairs peut-on obtenir avec des piles Ni-MH rechargeables ?

Avec des piles Ni-MH AA, vous pouvez obtenir environ 280 éclairs à pleine puissance, avec une durée de charge d'environ 4 secondes. Il est recommandé d'utiliser des piles Ni-MH pour réduire le temps de charge.

MODE D'EMPLOI EF20 FUJIFILM

Lisez attentivement ces remarques avant toute utilisation

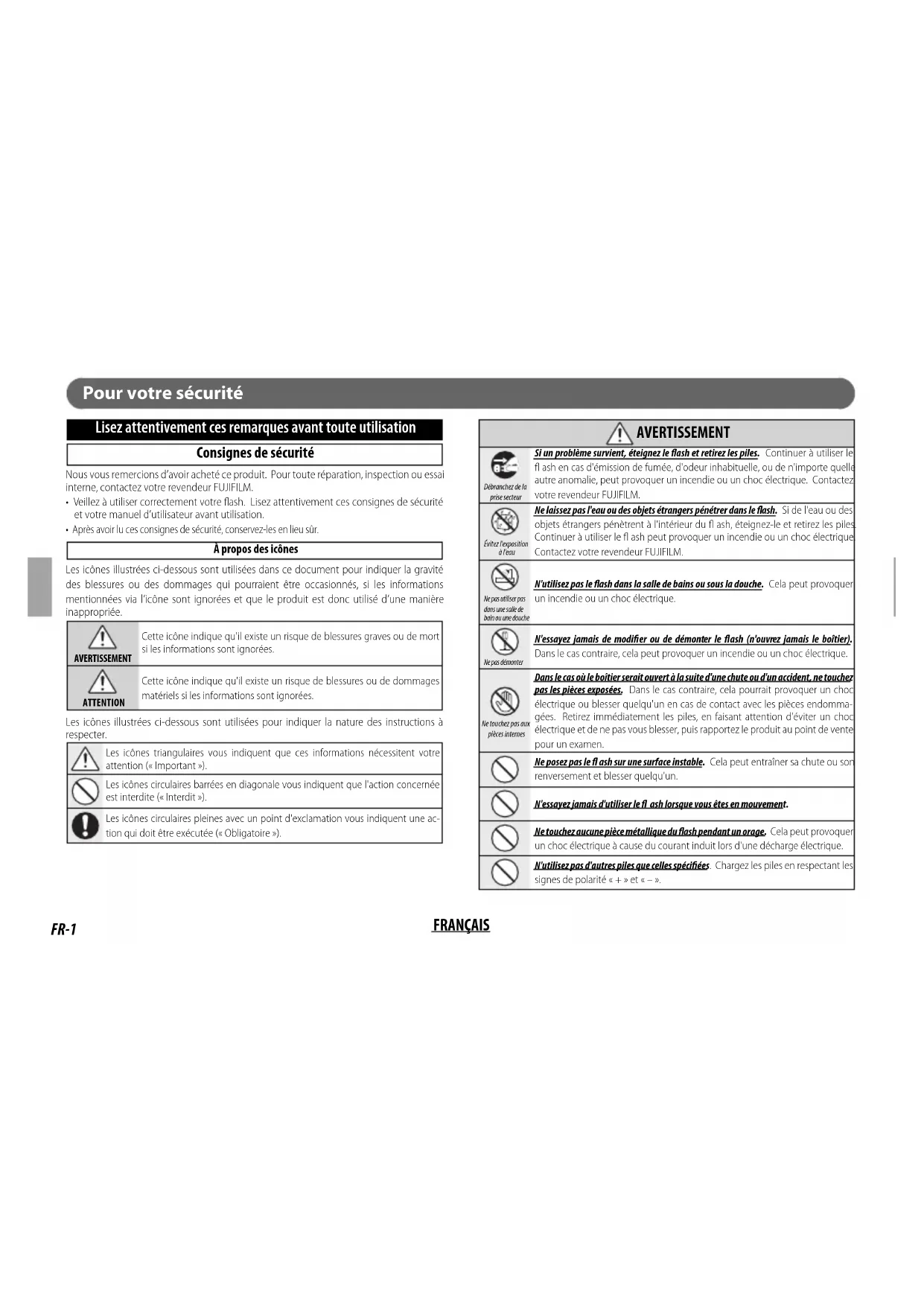

Consignes de sécurité

Nos vous remercions d'avoir acheté ce produit. Pour toute réparation, inspection ou essai interne, contactez vous revendeur FUJIFILM.
- Veillez à utiliser correctement votre flash. Lizez attentivement ces consignes de sécurité et votre manuel d'utilisateur avant'utilisation.
- Àprouvavoir luces consignes de sécurité, conservez-les en lieu surn.

A propos des icônes

Les icones illustrées ci-dessous sont utilisées dans ce document pour indiquer la gravité des blessures ou des dommages qui pouraient être occasionnées, si les informations mentionnées via l'icone sont ignoresces et que le produit est donc utilisé d'une manière inappropriée.

Cette icone indique qu'il existe un risque de blessures graves ou de mort siles informations sont ignorées.

Cette icone indique qu'il existe un risque de blessures ou de dommages matériels si les informations sont ignorées.

Les icones illustrées ci-dessous sont utilisées pour indiquer la nature des instructions à respecter.

Les icônes triangulaires vous indiquent que ces informations nécessitant votre attention (« Important »).

Les icones circulaires barrees en diagonale vous indiquent que l'action concennee est interdite (« Interdit »).

Les icônes circulaires pleines avec un point d'exclamation vous indiquent une action qui doit être executée (« Obligatoire »).

AVERTISSEMENT
Débranche de la mise sector	Si un problème survient, éteignez le flash et retirez les piles. Continuer à utiliser le fl ash en cas d'émission de fumec, d'odour inhabituelle, ou de n'importe qu'elle autre anomalie, peut provoquer un incendie ou un chic électrique. Contactez votre revendeur FUJIFILM.
Étises l'exposition à l'eau	Ne laissiez pas l'eau ou des objets étrangers pénétre dans le flash. Si de l'eau ou des objets étrangers pénétre à l'intérieur du fl ash, éteignez-le et retirez les piles. Continuer à utiliser le fl ash peut provoquer un incendie ou un chic électrique. Contactez votre revendeur FUJIFILM.
Ne pas utiliser pas dans une salle de bain ou une douche	N'utilise pas le flash dans la salle de bains ou sous la douche. Cela peut provoquer un incendie ou un chic électrique.
Ne pas démonier	N'essayez jamais de modifier ou de démonter le flash (n'ouvre jamais le boitier). Dans le cas contraire, cela peut provoquer un incendie ou un chic électrique.
Ne touchez pas aux pièces internes	Dans le cas où le boitier serait ouvert à la suite d'une chute ou d'un accident, ne touchez pas les pièces exposées. Dans le cas contraire, cela pourrait provoquer un chic électrique ou bleisser quelou/un en cas de contact avec les pièces endommagées. Retirrez immédiatement les piles, en faisant attention d'éviter un chic électrique et de ne pas vous bleisser, puis rapportez le produit au point de vente pour un examen.
Ne posez pas le fl ash sur une surface instable. Cela peut constrainer sa chute ou son renversement et bleisser celui qu'un.	Ne posez pas le fl ash sur une surface instable. Cela peut constriner sa chute ou son renversement et bleisser celui qu'un.
N'essayez jamais d'utiliser le fl ash lorsque vous étés en mouvement.	Ne touche aucune pièce métallique du flash pendant un orage. Cela peut provoquer un choc électrique à cause du courant induit lors d'une décharge électrique.
N'utilise pas d'autres piles que celles spécifiées. Chargez les piles en respectant les signes de polarité « + » et « - »	N'utilise pas d'autres piles que celles spécifiées. Chargez les piles en respectant les signes de polarité « + » et « - »
	Ne chauffez pas, ne modifies pas ou ne démontez les piles. Ne laissiez pas tomber les piles ou ne les expesse pas à des chocs. N'essayez jamais de charger des piles alcalines ou au lithium. Ne court-circuit pas les piles. N'entrepose pas les piles avec des produits metalliques. Utilisez uniquement le chargeur spécifique pour recharger des piles Ni-MH. Toutes ces actions peuvent entrainer une Explosion ou une fuite des piles et donc provoquer un incendie ou bleisser quelqu'un.
	Utilisez uniquement les piles spécifiées pour ce flash. L'utilisation d'une autre source d'alimentation peut provoquer un incendie ou un dysfonctionnement.
	N'utilise pas votre fl ash à proximate de produits cosmétiques ou de réciplints à médi-caments. Les excédents ou l'entrée des produits dans le fl ash peuvent provoquer un incendie, un chic électricité ou bleisser quelqu'un.
	N'orientez pas le flash en direction du conducteur d'un vehiclule à moteur. Cela peut provoquer un accident du vehiclule à moteur.
	N'utilise pas le flash en présence d'un gaz inflammable ou volatile.
	Si les piles fuient et que du liquide entre en contact avec vos yeux, votre peu ou vos vétements, lavez la zone concernée avec de l'eau propre et consultez un médecin ou appeler un nombre d'urgence sur le champ.
	En cas de mise au rebut ou d'un entreprisesage prolongé des piles, recouvre les bornes des piles avec du ruban isolant. Un contact avec d'autres objets metalliques ou d'autres piles pourrait provoquer l'incendie ou l'explosion des piles.
	N'utilise pas ce flash dans des endroits affectés par des fumées d'huile, de la vapeur, de l'humidité ou de la poussière. Cela peut provoquer un incendie ou un choc électricité.
	Ne laissiez pas ce fl ash dans des endroits soumis à des températures extrémement éle-vées. Ne laissiez pas ce fl ash dans des endroits comme un vehiclule formé ou au soldeil. Cela peut provoquer un incendie.
	Tenez le flash élogné des enfants en bas âge. Ce produit entre les mains d'un infant pourrait blesser quelqu'un.

ATTENTION

Ne place pas d'objets lourds sur le flash. Cela peut entrainer la chute ou le renvers- sement de l'objet et blesser qu'ilqu'un.

Ne recouvre pas ou n'enveloppèz pas le fl ash ou le chargeur dans un vétement ou une couverture. Cela peut entrainer une force chaleur et déformer le boitier ou provoquer un incendie.

Lorsque vous nettoyez le flash ou lorsque vous prévoyez de ne pas utiliser le fl as- pendant une période prolongée, retirez les piles. Dans le cas contraire, cela peut provoquer une fouffe des piles, un incendie ou un chic électrique.

l'utilisation du flash trop pres des yeux d'une personne peut temporalement affecter sa vision ou provoquer une défi ciènce visuelle. Faites particulièrement attention lorsque vous photographiez des bébés et des enfants en bas âge.

Demandez réquillièrement un test et un nettoyage interne de votre fl ash. La poussière accumulée dans votre fl ash peut provoquer un incendie ou un chan- électricie. Contactez cette revendeur FUJIFILM pour effecteur un nettoyage interne tous les deux ans. Veuillez notes que ce service n'est pas gratuite.

N'utilise pas d'alcool, de diluant, de benzène ou d'autres produits chimiques vola- tiles pour nettoyer votre fl ash. Cela peut provoquer un incendie ou un chan- électricie.

Piles

Remarque: vérifiEZ le type des Piles utilisées dans votre flash et lisez les paragraphs appropriés.

Les instructions suivantes dérivent l'utilisation correcte des batteries et la façon de prolonger leur longévite. Un usage incorrect peut raccourcir la vie des batteries ou provoquer une fuite, une surchauff e, un incendie ou une explosion.

Precautions: manipulation des piles

• Ne les exposerz pas aux fl ammes ou à la chaleur.
• Ne les transportez pas ou ne les conservez pas avec des objets metalliques comme des colliers ou des épinges à cheveux.
• N'utilise pas des piles qui fuiert, qui sont deformées, décolores ou qui présentent des anomalies.
• Ne melangez d'anciennes piles avec des neuves, des piles avec diff erents niveaux de charge ou des piles de diff erents types.
• Si le fl ash ne doit pas etre utilise pendant une periode prolongee, retirez les piles. Veuillez noter que plusieurs parametes du fl ash seront reinitialises.
• Les piles peuvent être chaudes au contact juste après utilisation. Éteignez le fl ash et laisserez les piles refroidir avant de les manipulier.
• La capacité des piles a tendance à diminuer sous des températures inférieures à 10 °C (50 °F). Conservez les piles de rechange dans une poche ou dans un autre endroit chaud et changez-les si besoin. Des piles froides peuvent recuperer une partie de leur charge lorsqu'elles sont rechauffies.
  Des empreintes de doigt et d'autres taches sur les pôles des piles peuvent contrarier un certain nombre de déclenchements du fl ash. Nettoyez soigneusement les pôles avec un chiff on sec et doux avant d'insérer les piles dans le fl ash.

■ piles rechargeables Ni-MH de type AA

La capacité des piles Ni-MH peut être temporairement réduite lorsqu'elles sont neuves, après une période d'inutilisation prolongée, ou lorsqu'elles sont recharges fréquement sans avoir été entièrement déchargées. C'est un comportement normal et pas un dysfonctionnement.

Le fl ash consomme une petite quantite de courant meme eteint. Les piles Ni-MH qui ont ete laisses dans le fl ash pendant une pereode prolongee neuvent etre epuisees au point de ne plus pouvoir tenir la charge. Les piles qui ne tiennent plus la charge, meeme apres avoir ete decharges et recharges plusieurs fois, ont attoient la fin de leur vie utile et doive tetre remplacedes.

Les piles Ni-MH peuvent être rechargées dans un chargeur de piles (wendu séparation). Les piles peuvent être chaudes au toucher après avoir été chargées. Consultez les instructions du chargeur pour en savoir davantage. Utilisez le chargeur uniquement avec des piles compatibles.

Les piles rechargeables Ni-MH perdent progressivement leur charge en cas d'inutilisation.

■ Mise au rebut

Mettez les piles usagées au rebut conformément à la réglementation locale en vigueur.

Consignes d'usage du flash

Pour garantir un bon usage du produit dans le temps, respectez les précautions suivantes.

Conservation et utilisation

Si le fl ash n'est pas utilisé pendant une période prolongée, retireez les piles. Ne conservez pas ou n'utilise pas le fl ash dans des endroits qui sont :

exposés à la pluie, à la vapeur ou à la fumée
- très humides ou extrémement poussièux
exposés directement au soleil ou à de très hautees températures, comme dans un vehicule fermé un jour ensoileilé
extremementfroids
sujets a de fortes vibrations
- exposés à des champs magnétiques importants, comme à proximé d'une antenne de radiodiffusion, d'une ligne électrique, d'un émetteur radar, d'un moteur, d'un transformateur ou d'un aimant
- en contact avec des produits chimiques volatiles comme des pesticides
à proximé de produits en caoutchou ou en vinyle

Eau et sable

Une exposition à l'eau et au sable peut également endommager le fl ash, ses circuits internes et ses mécanismes. Lors de l'utilisation du fl ash à la plage ou sur le littoral, évitez de l'exposer à l'eau ou au sable. Ne posez pas le fl ash sur une surface mouillée.

Condensation

Une augmentation brute de la température, comme lorsque vous entrez dans un bâti-ment chauffé un jour de grand froid, peut entrainer la formation de condensation dans le flash. Dans ce cas, éteignez le flash et patientez le temps que les gouttelettes s'évaporent.

A l'attention des clients résident aux États-Unis

Testé pour être en conformité avec les normes de la FCC POUR UNE UTILISATION RÉSIDENTIELLE OU DE BUREAU

Réglementation de la FCC: Cet apparéil est conforme à la Partie 15 de la réglementation de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) Cet apparéil ne peut pas cause d'interférence dangereuse et (2) cet apparéil doit accepter toute interférence reçue, y compris celle susceptible de provoquer un fonctionnement indésirable.
ATTENTION: Cet apparéil a été testé et déclaré conforme aux normes d'un apparéil numérique de classe B, stipulées dans la Partie 15 de la réglementation de la FCC. Ces normes sont destinées à assurer une protection suffisante contre les interférences dangereuses dans le cadre d'une installation résidentielle. Cet apparéil générale, utilisée et peut émettre des fréquences radio et peut, s'il n'est pas installé et utilisé conformément aux instructions, être à l'origine d'interférences dans les communications radio. Néanmoins, il n'est pas possible de garantir que des interférences ne seront pas provoquées dans certaines installations particulières. Si cet apparéil est effectivement à l'origine d'interférences nuisibles à la reception radio ou télévisuelle, ce qui peut être déterminé en éteignant et en allumant l' apparéil, il est conseilée à l'utiliser de remédier à cette situation en recourant à une ou plusieurs des mesures suivantes:
Réorienter ou repositionner l'antenna de réception.
Augmenter la distance entre l'appareil et le recepteur.
- Brancher l'appareil dans une prise apparanten à un circuit différent de celui sur lequel le récepteur est branché.
- Consulter le revendeur ou un technicien radio/tele qualifié pour obtenir de l'aide.
- Tout changement ou modification apporté à l'apparil non approuvéd expression dans ce manuel pourrait annuler le droit d'utiliser cet apparéil.

A l'attention des clients résident au Canada

ATTENTION: Cet apparéil numérique de classe B est conforme à la norme canadienne ICES-003.

INSTRUCTIONS IMPORTANTES RELATIVES À LA SECURITÉ

Veuillez lire ces instructions.
- Veuillez shareholder's instructions.
- Veuillez tenir compte de tous les avertissements.
Veuillez suivre toutes les instructions.
N'tutilise pas cet apparéil à proximité d'eau.
- Nettoyez-le uniquement avec un chiffon sec.
- Ne bloquez aucun des orifi ces d'acquisition. Installez cet apparéil conformément aux instructions du fabricant.
- Ne l'installé pas a proximé de sources de chaleur telles que des radiateurs, des bouches de chaleur, des cuisinières ou d'autres apparèils (y compris des amplifi cateurs) qui généré de la chaleur.
- Évitez de marcher ou de pincer le cordon d'alimentation, en particulier au niveau des fîches, des prises de courant et à l'endetroit ou ces éléments sortent de l'appareil.
Utilisez uniquement les systèmes de fixation/accessoires preconisés par le fabricant.
- Débranche cet apparéil pendant les orages ou si vous ne l'utilise pas pendant une période prolongée.
- Confi ez toutes les opérations d'entretien à du personnel qualifié. L'entretien est requis lorsque l'appareil a été endommagé de quelque manière que ce soit, par exemple si le cordon d'alimentation ou la fiche est endommagé, si du liquide a été renversé sur l'appareil ou que des objets lui sont tombés dessus, s'il a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normalement ou si vous l'avez fait tomber.

Élimination du matériel électrique et électronique chez les particuliers

Applicable à l'Union européen, la Norvege, l'Islande et le Liechtenstein: Ce symbole sur le produit, ou dans le manuel et sur la garantie, et/ou sur son emballage, indique que l'appareil ne doit pas etre traité comme un déchet ménager. Il doit etreamine vers un point de collecte qui recycle le matériel électrique et Electronique.

En vous assurant de la bonne élimination de ce produit, vous contribuerez à éviter des conséquences préjudiciables pour l'environnement et la santé de l'homme, qui peuvent être provoquées par l'élimination inapproprécié de ce produit.

Ce symbole sur les piles ou sur les accumulateurs indique que ces piles/accumulateurs ne seront pas traités comme des déchets menagers.

Si vous matériel contient des piles ou des accumulateurs facies à retarder, merci de les éliminer séparément conformément aux règlementsations locales.

Le recyclage des matériaux contribuera a préserver les ressources naturelles. Pour obtenir plus d'informations sur le recyclage de ce produit, veuillez prendre contact avec votre mairie, la déchetterie la plus proche de votre domicile ou le magasin où vous l'avez acheté.

Applicable aux pays n'appartenant pas à l'Union europeenne, la Norvege, l'Islande et le Liechtenstein: Si vous souhaitez jeter ce produit, y compris les piles ou les accumulateurs, veuilliez prendre contact avec les autorités locales pour vous informer sur les moyens de retraitemment existants.

Déclaration de conformité de la CE

Nous

Nom: FUJIFILM Electronic Imaging Europe GmbH

Adresse: Benzstrasse 247533 Kleve, Allemagne déclarons que le produit

Nom du fabricant: FUJIFILM Corporation

Adresse du fabricant: 7-3, AKASAKA 9-CHOME, MINATO-KU, TOKYO, 107-0052 JAPON
son les dispositions de la Directive CEM (compatibilité électromagnétique) (2004/108/CE) et de la Directive Basse tension (2006/95/CE).

Bienvenue dans la grande famille des utilisateurs FUJIFILM du "Shoe Mount Flash EF-20".

Veuiliez dire attentivement ce mode d'emploi pour pouvoir utiliser correctement ce fl ash.

\section*{Caracteristiques et fonctions du flash FUJIFILM EF-20}

La position du sujet ou l'utilisation du fl ash indirect peutrendre le niveau de luminosite insuffi tant ou excessif. Ce fl ash a une touche EV ADJUST qui vous permet d'augmenter ou de réduire facilement la luminosité selon le besoin.
Le flash indirect est possible avec une inclinaison maximale de 90^
Le EF-20 montre une esthetique compacte et legere qui off re un degré élevé de liberté au photographe. De plus, lorsque le fl ash n'est pas monté sur l'appareil photo, la partie sabot peut être escamotée dans le boitier du fl ash, ainsi le fl ash peut même être emporté dans une poche de chemise.

Table des matieres

Pourvoiresecurite 1
Table des matieres 6
Caracteristiques et fonctions du flash FUJIFIL EF-20 6

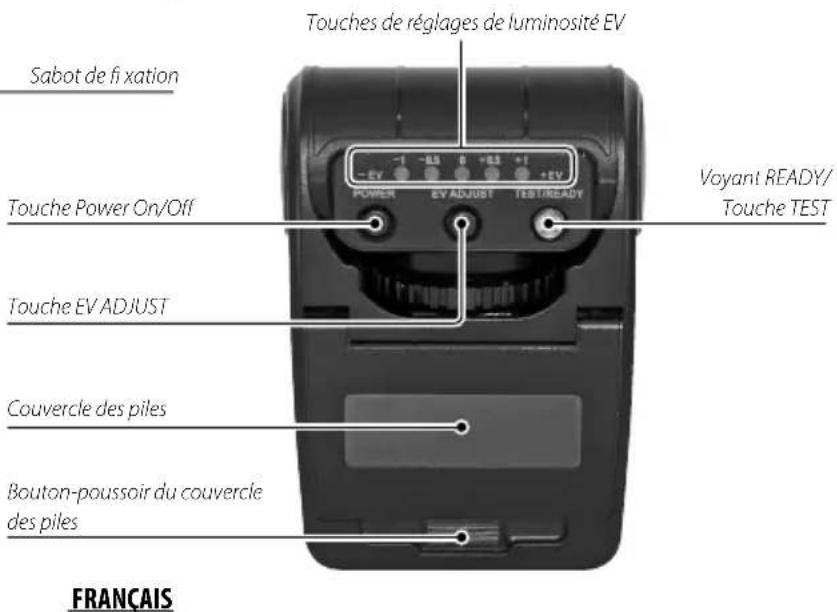

Nomenclature. 7
Installation des piles 8
Montage du flash sur l'appareil photo. 8
Test de déclenchement 8
Portee Tll effective 9
Si la photo est trop lumineuse ou trop nombre... 9
Flash indirect 9
Utilisation du diffuseur grand-angle 10
Remarque importante sur l'émission successive 10
Caracteristiques et performance 10

Precautions de manipulation

Lorsque le fl ash est monté sur l'appareil photo, ne pas tener l'ensemble par le fl ash; sinon l'appareil photo risque de glisser hors du sabot.
Pour en savoir davantage sur les apparciels photo compatibles, consultez notre site Web à l'adresse

Retrait de la griff e flash

FR-7

Installation des piles

① Appuyer sur le bouton-poussoir pour ouvrile couvercle des piles.
② Insérer deux piles alcalines ou rechar geables Ni-MH neuves de type "AA" dans le compartment des piles, en s'assurant que les indications de polarite ^ 十 + ^ 一 et - sont bien respectees. Le fl ash ne fonctionnera pas correctement si les piles ne sont pas installes correctement.
③ Refermer le couvercle des piles jusqu'au 'clic'de verrouillage.

Appuyer sur la touche Power On/Off (position On). Allume, le fl ash émet un léger bourdonnement et levoyant READY commence à clignoter.

Le fl ash est alors prét pour la prise de vue. (Le voyant READY s'arrête de clignoter et restre allumé lorsque le fl ash est complètement chargé.)

Pour eteindre le flash, appuyer de nouveau sur la touche Power On/Off (position Off). Levoyant READY s'eteint et le flash ne se déclenchera pas.

• Faire attention de ne pas court-circuiter les contacts du salbot alors que le fl ash est en marche sans etre monté sur l'appareil photo. Sinon, un déclenchement imprevu ou une panne risque de se produit.
• Il est recommandé d'utiliser des piles rechargeables Ni-MH (Nickel-Metal Hydrure) pour réduire la durée de charge et augmenter le nombre d'éclairs.

À propos duvoyant READY

La puissance de l'éclair peut être insuffisante juste après l'allumage duvoyant READY. Pour Obtir la luminosité optimale pour la prise de vue, attendre quelques secondes avant de déclencher l'obturator ou après l'allumage duvoyant READY.

• Remplacez les piles si, suite à un test du fl ash EF-20 non monté sur l'appareil photo, le temps de chargement dépasse 30 secondes.

Montage du flash sur l'appareil photo

S'assurer que le flash soit en position Off avant toute manipulation de ce dernier. Si la touche est en position On, un déclenchement imprévu ou un mauvais fonctionnement de l'appareil photo risque de se produit.

① Faire glisser fermement le fl ash sur le sabot de l'appareil photo et tourner la baque de verrouillage vers la gauche pour fixer le fl ash.
(2) Une fois le fl ash monté sur le sabot, la vitesse d'obturation est régée automatiquement lorsque le fl ash et l'appareil photo sont tous deux sous tension.

L'appareil photo est alors pret pour la prise de vue au fil ash.

Test de déclenchement

Après l'allumage constant duvoyant READY, appuyer sur la touche TEST/READY pour activer le test de déclenchement, ce qui permettra de vérifier que le fl ash se déclenché.

Lorsque le sujet se situe dans la portée
TTL eff ective, l'indicateur de réglage
EV sélectionné s'allume pendant 3
seconds environ après l'éclair. Si l'indi

cateur ne s'allume pas, se rapprocher du sujet ou agrandir l'ouverture (réduire le diaphragme) et refaire la prise de vue. Changer la sensibilité ISO pour une sensibilité plus élevé (valeur plus grande) peut également être utile.

• La portée TTL effecte est plus courte que la normale immediatement après l'allumage duvoyant READY.

Silaphotoesttroplumineuseoutropsome

Le fl ash EF-20 a une touche EV ADJUST pour un ajustement fin du niveau de luminosité.

Utiliser cette touche pour ajuster la luminosité pour obtenir un effet et satisfaisant dans les cas suivants.

Lorsqu'une luminosite satisfaisante ne peut pas etre obtenue pendant une prise de vue au fl ash en plein jour (en prise de vue en exte rieur sous le soleil, l'eclair peut etre utilise comme source d'éclairage auxiliaire pour minimiser des ombres sur le sujeit formées par le soleil) ou a contre-jour.
Lorsque you vasoulez prendire plusieurs photos en faisant varier la luminosite.
Lorsque la luminosite est insuffi sante en flash indirect.

D'abord, prendre une photo en mode auto standard (lorsque l'indicateur de réglage EV est allumé) et la visualiser sur l'écran. Si la luminosité est trop fortou trop faible, appuyer sur la touche EV ADJUST pour ajuster finement la luminosité et prendre une autre photo.

Si la photo est plus souvent que prévue, appuyer une fois sur la touche EV ADJUST pour augmenter la valeur EV d'un cran pour que l'indicateur de réglage EV ^ + 0.5 rouge sallume.Dans cette situation, le fl ash émet de la lumiere avec une luminosité supérieure de +0.5 EV.Apres la prise de vue, contrôle de nouveau la photo sur I'ecran.Si la luminosité est encore insuffisante, appuyer de nouveau sur la touche

pour que l'indicateur de réglage EV" +1 "s'allume et refaire la prise de vue. Si la photo est trop lumineuse, appuyer sur la touche EV ADJUST pour changer I'indicateur de réglage EV allumé dans le sens -jusqu'ce que la luminosité dé-sirée soit obtenue.

L'ajustement avec la touche EV ADJUST est caduc si aucun indicateur de réglage EV n'est allumé (c.-à-d. lorsque le réglage de luminosité automatique TTL n'est pas active). S'assurer qu'un des indicateurs de réglage EV est allumé avant d'appuyer sur la touche EV ADJUST.

Pour sortir du mode de réglage EV, appuyer de nouveau sur la touche EV ADJUST. Il est également possible de sortir du mode de réglage EV en éteignant et rallumant le flash.

Flash indirect

L'émetteur lumineux du fl ash EF-20 peut être dirigée vers le haut pour une prise de vue au fl ash indirect.

Si le fi ash est déclenché en dirigeant l'émetteur lumineux directement sur le suje, la photo peut ne pas paraitre naturelle sous certaines conditions à cause d'une或者其他 marquee produit derrière le suje. Dans un tel cas, diriger l'émetteur lumineux vers le plafond peut permettre de prendre des photos splendides avec des ombres plus douces et plus naturelles.

La luminosité en fl ash indirect peut quelsquefois être insuffi sante en fonction de la distance du plafond (des murs) ou la lumière est refl etée. Dans ce cas, appuyer sur la touche EV ADJUST pour ajuster la valeur EV dans le sens positif, positionner le cadre AF dans le viseur sur le sujet et appuyer sur le déclencheur à mi-course. Verifi er que la marque "4" est visible dans le viseur et que la vitesse d'obturation et le diaphragme sont corrects avant d'appuyer complètement sur le déclencheur.

• Pour éviter des dommages ou un mauvais fonctionnement, ne pas incliner l'émetteur lumineux au-delà de 90 degrés.
• La prise de vue au fl ash indirect est possible simplement en inclinant l'émetteur lumineux vers le plafond. Toutes les autres opérations sont identiques à la prise de vue au fl ash direct. Toutefois, notes que la luminosité risque de chuter à 25% environne

de la couleur et du matériel de la surface de refl exion. Il est par conséquent recommandé d'ouvir davantage l'ouverture (réduire le diaphragme autant que possible). La surface utilisée pour refl éter la lumière doit être aussi blanche que possible et son coeffi cients de refl exion aussi élevé que possible. Noter, qu'en photographie couleur, si la surface de refl exion a une couleur, la refl exion colorete tintera le sujet dans cette couleur.

Utilisation du diff useur grand-angle

Le fl ash EF-20 dispose d'un diff useur grand-angle.

Normalement le fl ash couvre une zone avec une longueur facale équivalente à 32 mm, et le diff useur grand-angle est approprié pour l'utilisation d'un objectif grand-angle dont la longueur facale est plus courte. Noter que le diff useur grand-angle rend le fl ash compatible avec une longueur facale équivalente à 24 mm.

Le fonctionnement est simple. Basculer le diff useur blanc sur l'émetteur lumineux avec le bout des doigts et placer le sur ce dernier. Noter que l'utilisation du diff useur réduit le nombre guide à 14.

Remarque importante sur l'émission successive

Pour éviter une dégradation due à une surchauff e qui pourrait se produit suite aux émissions successives, il est recommendé de laisser le flash au repos pendant plus de 10 minutes après utilisation.

Caracteristiques et performance

Nombre guide

20ISO100m(14)

(les valeurs entre () sont les valeurs lorsque le diffuseur grand-angie est utilisé)

Température de couleur 5600K

Portede Nmbrpe de vue guido

Sensibilité du mm diaphragme ISO 100 (f)

Angles de réfl exion 0,45,60,75 et 90 degrés vers le haut

Source d'alimentation Piles alcalines/lithium/rechargeables Ni-MH de type AA x 2

Température de fonctionnement 0^ ± 40^

Dimensions En fonctionnement: 43 (H) x 61 (L) x 88 (E) mm
Lorsque le sabot est escamote: 35 (H) x 61 (L) x 88 (E) mm

Poids 100 grammes environ (sans piles/batteries)

• La presentation et les caractéristiques de ce produit sont modifiables sans préavis.

Nombre initial d'éclairs et durée de charge

	Nombre d'ouls (pleine puissance)	Duroc de charge (pleine puissance)
Piles alcalines "AA" x 2 env. 200 fols	env. 5 sec.
Piles rechargeables NI-MH "AA" x 2	env. 280 fols	env. 4 sec.

Nombre d'éçaires: Mesuré à température normale, avec des piles neuves de moins de 3 mois de leur date de fabrication, avec déchéments successifs toutes les 30 secondes et recharges jusqu'à point où levoyant READY prend 30 secondes pour s'allumer après le dernier éclair.
Durée de rechange: La durée minimale prise pour activer levoyant READY après déclenchement dans les conditions ci-dessus.
