MODE D'EMPLOI CCG5100SW1 CANDY

SOMMAIRE Conseils De Sécurité

1.1. Symboles Utilisés Dans La Notice 1.2. Déclaration De Conformité 1.3. Consignes De Sécurite 1.4. Conseils Utiles

2.1. Environnement Dans Lequel L'appareil Doit Être Installé 2.2. Positionnement 2.3. Réglage Des Pieds 2.4. Raccordement Electrique 2.5. Cuisinière Livrée Avec Cordon D'alimentation 2.6. Raccordement Gaz 2.7. Modification Pour Type De Gaz Différent 2.8. Dimensions De L'appareil 2.9. Aspect Général Et Definition De L'appareil

3. Utilisation Des Brûleurs

3.1. Utilisation Des Brûleurs De La Table De Cuisson 3.2. Utilisation Des Plaques Electriques Sur De La Table De Cuisson

4.1. Utilisation Du Four Grill 4.2. Four Electrique 4.3. Suggestions De Cuisson Au Four Electrique 4.4. Cuisson Pizza 4.5. Preparation De Gateaux 4.6. Cuisson De La Viande 4.7. Cuisson Du Poisson 4.8. Cuisson Au Tournebroche 4.9. Utilisation De La Minuterie 4.10. Utilisation Des Bruleurs A Gaz De La Table De Cuisson 4.11. Four A Gaz 4.12. Utilisation Du Programmateur Electronique 4.13. Tableau De Cuisson

5. Nettoyage Et Maintenance

5.1. Four Catalitique Autonettoyant

6. Centre D'assistance Technique Et Résolution Des Problèmes

7. Protection De L’environnement

max max max max max max max max max max max

max max max max max max max max max max max

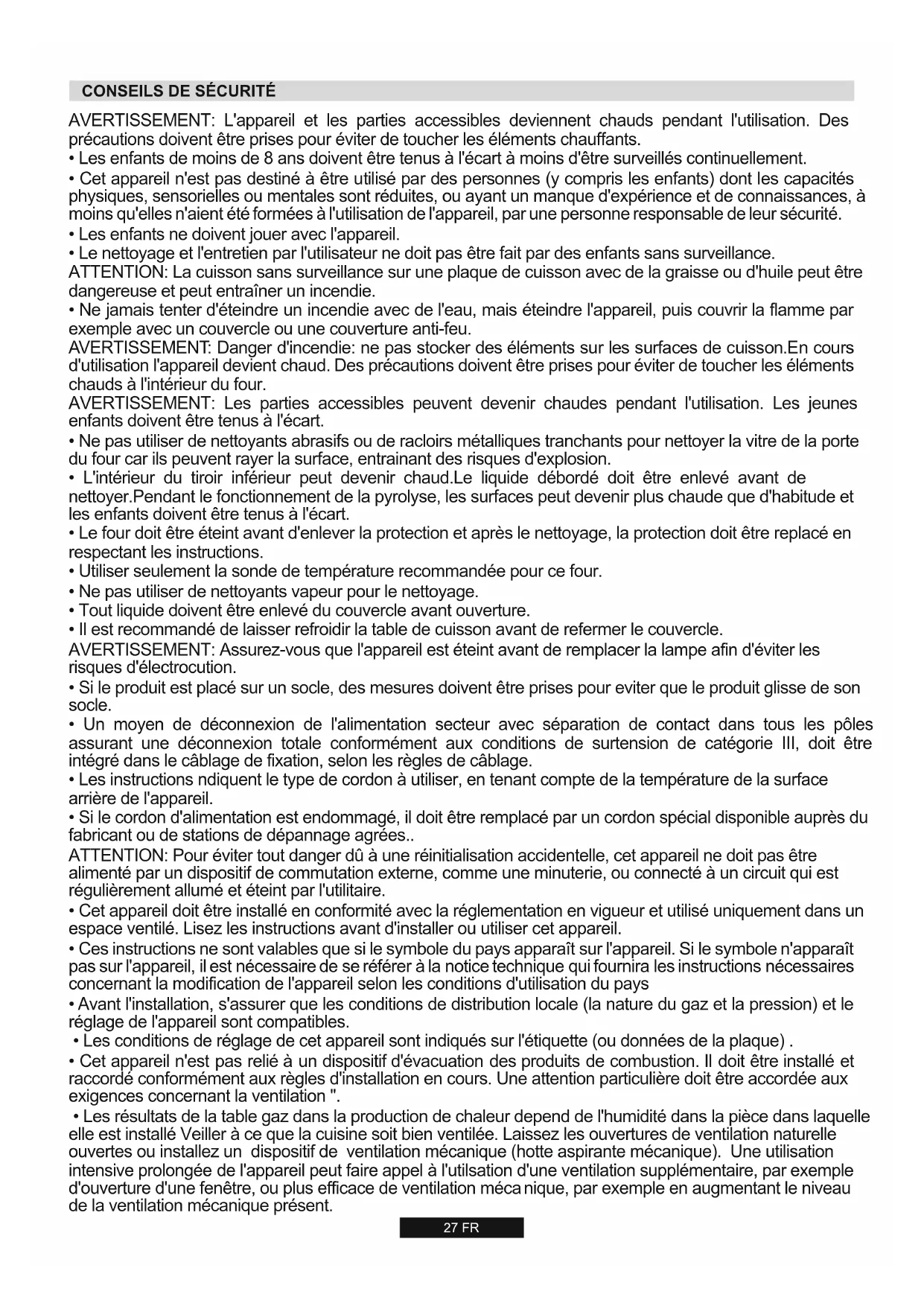

Figure 17 Figure 18AVERTISSEMENT: L'appareil et les parties accessibles deviennent chauds pendant l'utilisation. Des précautions doivent être prises pour éviter de toucher les éléments chauffants.

• Les enfants de moins de 8 ans doivent être tenus à l'écart à moins d'être surveillés continuellement.

• Cet appareil n'est pas destiné à être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou ayant un manque d'expérience et de connaissances, à moins qu'elles n'aient été formées à l'utilisation de l'appareil, par une personne responsable de leur sécurité.

• Les enfants ne doivent jouer avec l'appareil.

• Le nettoyage et l'entretien par l'utilisateur ne doit pas être fait par des enfants sans surveillance. ATTENTION: La cuisson sans surveillance sur une plaque de cuisson avec de la graisse ou d'huile peut être dangereuse et peut entraîner un incendie.

• Ne jamais tenter d'éteindre un incendie avec de l'eau, mais éteindre l'appareil, puis couvrir la flamme par exemple avec un couvercle ou une couverture anti-feu.

AVERTISSEMENT: Danger d'incendie: ne pas stocker des éléments sur les surfaces de cuisson.En cours

d'utilisation l'appareil devient chaud. Des précautions doivent être prises pour éviter de toucher les éléments chauds à l'intérieur du four.

AVERTISSEMENT: Les parties accessibles peuvent devenir chaudes pendant l'utilisation. Les jeunes

enfants doivent être tenus à l'écart.

• Ne pas utiliser de nettoyants abrasifs ou de racloirs métalliques tranchants pour nettoyer la vitre de la porte du four car ils peuvent rayer la surface, entrainant des risques d'explosion.

• L'intérieur du tiroir inférieur peut devenir chaud.Le liquide débordé doit être enlevé avant de nettoyer.Pendant le fonctionnement de la pyrolyse, les surfaces peut devenir plus chaude que d'habitude et les enfants doivent être tenus à l'écart.

• Le four doit être éteint avant d'enlever la protection et après le nettoyage, la protection doit être replacé en respectant les instructions.

• Utiliser seulement la sonde de température recommandée pour ce four.

• Ne pas utiliser de nettoyants vapeur pour le nettoyage.

• Tout liquide doivent être enlevé du couvercle avant ouverture.

• Il est recommandé de laisser refroidir la table de cuisson avant de refermer le couvercle.

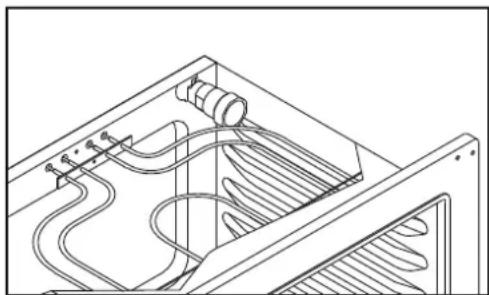

AVERTISSEMENT: Assurez-vous que l'appareil est éteint avant de remplacer la lampe afin d'éviter les

risques d'électrocution.

• Si le produit est placé sur un socle, des mesures doivent être prises pour eviter que le produit glisse de son socle.

• Un moyen de déconnexion de l'alimentation secteur avec séparation de contact dans tous les pôles assurant une déconnexion totale conformément aux conditions de surtension de catégorie III, doit être intégré dans le câblage de fixation, selon les règles de câblage.

• Les instructions ndiquent le type de cordon à utiliser, en tenant compte de la température de la surface arrière de l'appareil.

• Si le cordon d'alimentation est endommagé, il doit être remplacé par un cordon spécial disponible auprès du fabricant ou de stations de dépannage agrées.. ATTENTION: Pour éviter tout danger dû à une réinitialisation accidentelle, cet appareil ne doit pas être alimenté par un dispositif de commutation externe, comme une minuterie, ou connecté à un circuit qui est régulièrement allumé et éteint par l'utilitaire.

• Cet appareil doit être installé en conformité avec la réglementation en vigueur et utilisé uniquement dans un espace ventilé. Lisez les instructions avant d'installer ou utiliser cet appareil.

• Ces instructions ne sont valables que si le symbole du pays apparaît sur l'appareil. Si le symbole n'apparaît pas sur l'appareil, il est nécessaire de se référer à la notice technique qui fournira les instructions nécessaires concernant la modification de l'appareil selon les conditions d'utilisation du pays

• Avant l'installation, s'assurer que les conditions de distribution locale (la nature du gaz et la pression) et le réglage de l'appareil sont compatibles.

• Les conditions de réglage de cet appareil sont indiqués sur l'étiquette (ou données de la plaque) .

• Cet appareil n'est pas relié à un dispositif d'évacuation des produits de combustion. Il doit être installé et raccordé conformément aux règles d'installation en cours. Une attention particulière doit être accordée aux exigences concernant la ventilation ".

• Les résultats de la table gaz dans la production de chaleur depend de l'humidité dans la pièce dans laquelle elle est installé Veiller à ce que la cuisine soit bien ventilée. Laissez les ouvertures de ventilation naturelle ouvertes ou installez un dispositif de ventilation mécanique (hotte aspirante mécanique). Une utilisation intensive prolongée de l'appareil peut faire appel à l'utilsation d'une ventilation supplémentaire, par exemple d'ouverture d'une fenêtre, ou plus efficace de ventilation méca nique, par exemple en augmentant le niveau de la ventilation mécanique présent. 27 FR CONSEILS DE SÉCURITÉATTENTION: Les parties accessibles peuvent être chaudes lorsque le barbecue est en cours d'utilisation. les jeunes enfants doivent être tenus à l'écart.

AVERTISSEMENT : Installer un dispositif de stabilisation pour éviter un éventuel renversement de l'appareil.

Consulter les consignes figurant à la page 131 du présent manuel. 1.RECOMMANDATIONS Nous vous remercions d'avoir choisi l'un de nos produits.

• Afin de tirer le meilleur parti de votre appareil, nous vous recommandons : de LIRE ATTENTIVEMENT CETTE NOTICE et de la conserver dans un endroit sûr pour toute consultation ultérieure. Elle contient des instructions importantes concernant l'installation et l'utilisation de votre cuisinière.

• de remettre cette notice avec l'appareil en cas de sa revente.

• Lors de la première mise en service de l'appareil, une odeur dé brûlé est susceptible d'apparaitre cette fumée est inoffensive. Nous vous recommandons alors de faire fonctionner l'appareil vide pendant deux heures.

1.1. SYMBOLES UTILISES DANS LA NOTICE

Pour faciliter votre compréhension, les symboles suivants sont utilisés dans cette notice : Information importante de sécurité Information pour la protection de l'environnement Appareil conforme aux directives CEE de l'Union Européenne

1.2. DECLARATION DE CONFORMITE

Tous les éléments de cet appareil qui pourraient être en contact avec des aliments sont en conformité avec les exigences de la directive CEE 89/109. L'appareil est également conforme aux directives 73/23/CEE, 89/336/CEE et 90/396/CEE remplacées par 2006/CCE, 2004/108/EC et 2003/55/EC et les amendements suivants, ainsi qu'aux directives générales 93/68 et à ses amendements.

1.3. CONSIGNES DE SECURITE

• Cette cuisinière est exclusivement destinée à un usage domestique dans le cadre de la cuisson d'aliments. Si l'appareil est utilisé à d'autres fins, tel que comme un chauffage, ou mal utilisé, cela peut être dangereux et le constructeur ne peut être tenu responsable des dommages éventuellement causés.

• Vous devez respecter les règles de base relatives aux appareils électriques. S'il se casse ou fonctionne anormalement, débrancher- le, ne le touchez pas et prenez contact avec votre réparateur agréé.

• Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) à capacité réduite, à moins qu'elles soient sous la surveillance d'une personne responsable de leur sécurité.

• Utiliser des gants thermiques de cuisine, pour enfourner ou pour retirer un plat du four.

• Nous recommandons après chaque utilisation, un petit nettoyage de l'appareil, pour éviter l'accumulation des salissures et des graisses celles-ci recuiraient à chaque nouvel usage et se carboniseraient en dégageant une fumée et des odeurs désagréables.

• Assurez-vous que les manettes et boutons ne soient pas en position de marche alors que vous n'utilisez pas l'appareil.

• Tout liquide doivent être enlevé du couvercle avant ouverture.

• Il est recommandé de laisser refroidir la table de cuisson avant de refermer le couvercle.

• Le tiroir du four est destiné au stockage de plats vides ou au maintien au chaud des plats.

• Ne pas mettre d'objets explosifs, inflammables ou de matériel de nettoyage dans le four comme du nylon, du papier ou des vêtements, etc. dans le tiroir du four.

• N'utilisez que des plats résistants et destinés à cet effet pour la cuisson de vos aliments. Ne pas utiliser de récipients inflammables. Le fabricant ne peut garantir la sécurité de la cuisinière si les règles précédemment citées ne sont pas respectées.

• Tous les éléments émaillés ou en verre peuvent être démontés pour faciliter le nettoyage La présence d'un couvercle supérieur permet d'éviter la présence de poussière sur la table de cuisson lorsqu'il n'est pas utilisé et des éclaboussures d'huile sur les murs lors de la cuisson.

• Ne pas utiliser le couvercle à d'autres fins.

• ATTENTION ! (pour les modèles ayant un couvercle en verre) Le couvercle peut s'abimer s'il est exposé à une température trop élevée. Toujours s'assurer que les feux soient éteints avant de refermer le couvercle.

• Nettoyer les grilles et la lèchefrite avant utilisation.

• Ne pas vaporiser de détergent sur les plats et la grille, ni sur le thermostat.

• S'assurer que les plats du four soient correctement positionnés.

• Allumer les plaques avant de placer les plats de cuisson pour un allumage plus rapide.

• Vérifier que la taille des flammes soit adaptée aux plats de cuisson.

• Ne pas tapisser les parois du four avec des feuilles en aluminium ou des protections jetables du commerce. La feuille d'aluminium ou toute autre protection, en contact direct avec l'émail chauffé, risque de fondre et de détériorer l'émail du moufle. Ne pas utiliser de plats ou de casseroles déformés ou instables 1.4. CONSEILS UTILES 28 FR Attention, possibilité de basculement. Restrictions anti-basculement.

• La cuisinière possède des caractéristiques techniques définies et en aucun cas des modifications ne doivent être apportées sur cet appareil.

• Une attention particulière doit être portée à l'appareil lors de la cuisson : restez à proximité.

• La cuisinière est lourde. Faites attention lorsque vous la déplacez.

• L'émission d'air chaud est normale durant la cuisson. Ne pas obstruer les ventilations de l'appareil.

• Ne jamais tenter d'éteindre un incendie avec de l'eau, mais éteindre l'appareil, puis couvrir la flamme par exemple avec un couvercle ou une couverture anti-feu.

• Des éclaboussures peuvent être projetées lors de la cuisson d'aliments ou lorsque le plat contient trop d'eau ou de gras. Dans ce cas, immédiatement nettoyer les résidus après la cuisson en vue d'éviter le développement d'odeurs ou de feu.

• Eteindre le feu avant de retirer les plats ou casseroles.

• ATTENTION ! De la chaleur et de l'humidité peuvent se former lors de la combustion de combustibles gazeux. Prêter une attention particulière à la bonne aération de la pièce dans laquelle est placée l'appareil : si l'aération naturelle est inexistante ou insuffisante, il convient d'installer une grille d'aération. En cas de doute, consulter un centre d'assistance technique GIAS.

• L'utilisation d'un appareil électroménager requiert le respect de quelques règles de base : *Il est en général déconseillé d'utiliser un adaptateur ou une prise multiple. *Ne pas tirer sur le câble d'alimentation pour éteindre l'appareil. *Ne pas toucher le four avec les mains mouillées. *Remplacer immédiatement le câble d'alimentation s'il est endommagé en suivant les instructions suivantes : *Le remplacement doit être effectué par un technicien qualifié. Pour la réparation, se rapprocher exclusivement d'un centre d'assistance agréé et assurez-vous qu'ils utilisent des pièces de rechange d'origine. *Si nécessaire, enlever le câble d'alimentation et le remplacer avec un autre du type : H05RRF, H05VVF et H05V2V2-F. Ce câble a la capacité suffisante pour supporter la tension électrique requise par le produit.

• Contrôler régulièrement le flexible de gaz.

• Le flexible de gaz doit être tenu à l'écart des parties chaudes du four et ne doit pas être en contact avec ce dernier. Il est possible de positionner le connecteur du gaz à droite ou à gauche du four. Après une telle modification, vérifier qu'il n'y a pas de fuite à l'aide d'un petit peu d'eau savonneuse.

• Ne pas laisser l'appareil sans surveillance avant qu'il ne soit complètement refroidit.29 FR

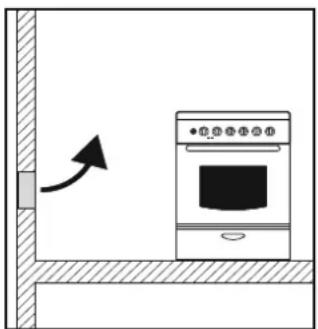

• Les grilles doivent être positionnées de telle manière à ce que la ventilation ne puisse être obstruée d'aucun des deux côtés et de préférence près du sol. Elles ne doivent pas être mises sur des tuyaux d'évacuation de gaz brûlés ou de fumées.

• Toutefois, s'il est impossible de mettre des grilles d'aération dans la pièce dans laquelle l'appareil est installé, la ventilation peut être faite avec une pièce attenante s'il ne s'agit pas d'une chambre à coucher ou d'une pièce où les courants d'air pourraient représenter un risque.

• L'appareil doit être positionné sur un emplacement stable

• Pour le bon fonctionnement, le local dans lequel l'appareil est installé doit être ventilé naturellement de telle manière à ce que les gaz brûlés soient évacués.

• Le flux d'air doit pouvoir pénétrer dans les prises d'air grillagées présentes sur les parois extérieures. Figure 1 Figure 2

2.3. REGLAGE DES PIEDS

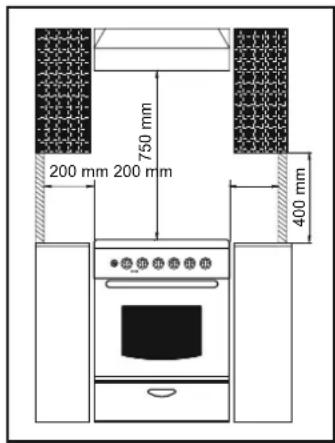

2.2. POSITIONNEMENT L'appareil a été conçu en partant du principe selon lequel les plans de travail adjacents ne seront pas supérieurs à la surface du plan de travail. 750 mm400 mm200 mm 200 mm

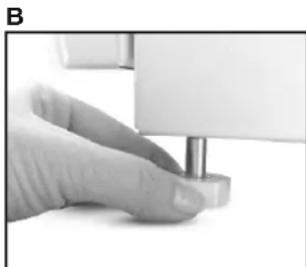

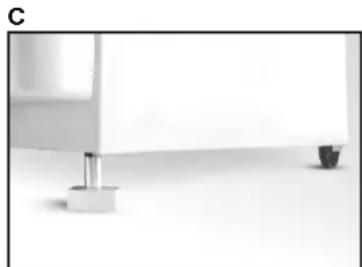

• La cuisinière est dotée de pieds réglables aux angles du châssis.

• La hauteur maximale du four est de 868 mm en fixant les pieds réglables à l’avant et les roues à l’arrière au 4ème trou.

• Les pieds doivent être réglés l'un après l'autre à l'aide d'une clef pour que l'appareil soit positionné de telle manière à ce qu'il soit parfaitement stable et que les plats posés sur les plaques soient parfaitement équilibrés.

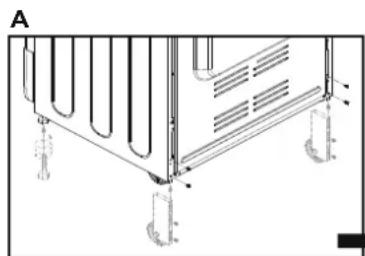

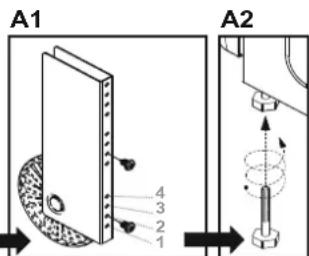

• Les roues arrières doivent être fixées au 2ème trou (photo A1) pour atteindre la taille standard de 850 mm. 2 et de 2 roulettes

• Sur les modèles dotés d'un dispositif de sécurité des flammes, afin d'assurer le passage de l'air, la partie transversale de la grille d'air doit

mesurer 100 cm . Sur les modèles privés de dispositif de sécurité, elle doit

être de 200 cm (il est possible de mettre une ou plusieurs grilles). Emission de gaz combustibles

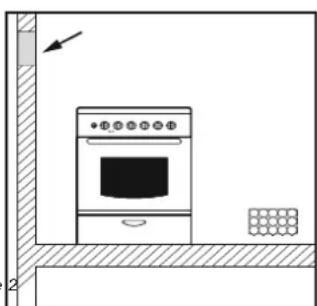

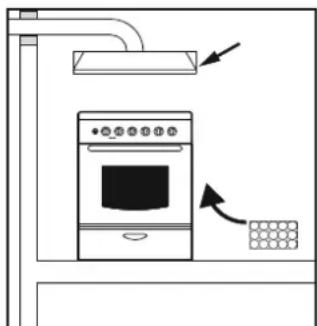

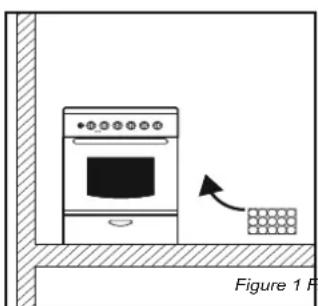

• Les gaz brûlés de la cuisinière doivent être directement évacués à l'extérieur ou par l'intermédiaire d'une hotte connectée à une évacuation (figure 1).

• S'il est impossible d'installer une hotte, il convient d'installer une ventilation électrique sur le mur ou la fenêtre tournée vers l'extérieur (figure 2)

• La ventilation doit assurer le renouvellement de l'air de la pièce de 3 à 5 fois par heure. La mise en place fonctionnelle des appareils ménagers dans leur environnement est une opération délicate qui, si elle n'est pas correctement effectuée, peut avoir de graves conséquences sur la sécurité des consommateurs. Dans ces conditions, il est impératif de confier cette tâche à un professionnel qui la réalisera conformément aux normes techniques en vigueur. Si malgré cette recommandation, le consommateur réalisait lui-même l'installation, le constructeur déclinerait toute responsabilité en cas de défaillance technique du produit entraînant ou non des dommages aux biens et/ou aux personnes.ATTENTION ! de l'appareil. Ce dernier ne peut être installé que dans une pièce où la ventilation est assurée en continu. L'appareil doit toujours être débranché avant toute intervention."Les résultats de la table gaz dans la production de chaleur depend de l'humidité dans la pièce dans laquelle elle est installé Veiller à ce que la cuisine soit bien ventilée. Laissez les ouvertures de ventilation naturelle ouvertes ou installez un dispositif de ventilation mécanique (hotte aspirante mécanique). Une utilisation intensive prolongée de l'appareil peut faire appel à l'utilsation d'une ventilation supplémentaire, par exemple d'ouverture d'une fenêtre, ou plus efficace de ventilation mécanique, par exemple en augmentant le niveau de la ventilation mécanique présent.•Contrôler le branchement du gaz (type et pression du gaz) avant l'installation de l'appareil et s'assurer que l'appareil soit réglé en adéquation.•Cet appareil ne doit pas être relié à un autre appareil fonctionnant avec un autre combustible.•L'appareil ne doit pas être installé à proximité d'un matériel inflammable.•Si le produit est placé sur un socle, des mesures doivent être prises pour eviter que le produit glisse de son socle.Il convient de prêter la plus grande attention au positionnement La cuisinière est dotée de pieds réglables aux 4 angles du châssis. Les pieds doivent être réglés l'un après l'autre à l'aide d'une clef pour que l'appareil soit positionné de telle manière à ce qu'il soit parfaitement stable et que les plats posés sur les plaques soient parfaitement équilibrés. Roues ajustables et roues Roues ajustables30 FR 2.4. RACCORDEMENT ELECTRIQUE Les cuisinières sont fournies avec ou sans câble d'alimentation. Le raccordement est prévu exclusivement sous des tensions de 220- 240V entre phases ou entre phase et neutre. Le raccordement du câble doit être fait par un centre d'assistance agréé qui devra se tenir aux instructions suivantes. L'installation recevant l'appareil doit être conforme aux normes en vigueur dans le pays d'installation (FRANCE : Norme NFC 15100). La Société décline toute responsabilité en cas de non-respect de cette disposition.

• Le technicien doit, avant de procéder au raccordement, vérifier la tension d'alimentation indiquée au compteur, le réglage du disjoncteur, le calibre du fusible et la continuité de la terre de l'installation.

• Le raccordement au réseau doit être effectué par une prise de courant avec prise de terre, ou par l'intermédiaire d'un dispositif à coupure omnipolaire.

• Si l'appareil comporte une prise de courant, il doit être installé de telle façon que la prise de courant soit accessible.

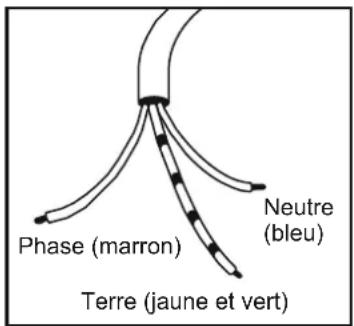

• Le fil de protection vert/jaune doit être relié aux bornes de terre, de l'appareil d'une part et de l'installation d'autre part.

• Le câble d'alimentation doit être disposé de telle manière à ce qu'il ne soit pas exposé à une température supérieure à 50°.

• Contrôler la bonne installation en les allumant pendant 3 minutes.

• Si l'appareil n'est pas muni d'un cordon d'alimentation et d'une prise, ou d'un autre moyen assurant que l'appareil puisse être déconnecté du réseau d'alimentation dans le cas d'un surtension répondant aux conditions de catégorie III, il est nécessaire d'intégrer un système de disjoncteur dans le câblage, conformément aux règles établies en la matière.

• Il est uniquement prévu un câble de raccordement pour les mises sous des tensions à 220-240V entre phase et neutre. 2.6. RACCORDEMENT GAZ Avant installation, le technicien doit :•Vérifier la compatibilité entre l'appareil et l'installation gaz. La cuisinière est réglée en usine pour le fonctionnement au gaz dont la nature est indiquée sur l'emballage et rappelée sur l'étiquette apposée sur l'appareil. S'assurer que le gaz que vous utilisez coïncide avec celui de la cuisinière. Effectuer, si nécessaire, le changement de gaz en adaptant les brûleurs avec la mise en place des injecteurs appropriés qui assurent le débit nominal en suivant les instructions du chapitre « modification pour type de gaz différent»•S'assurer que la pression du gaz est celle donnée dans le tableau ci-après afin d'atteindre une efficacité optimale et de réduire la consommation. En cas d'utilisation d'un gaz dont la pression est différente, il convient d'utiliser un régulateur sur la prise du gaz. L'utilisation d'un régulateur de gaz conforme aux standards GPL est admise.•Le raccordement gaz doit être effectué conformément aux règlements en vigueur dans le pays d'installation. (Voir les 3 dernières pages du mode d’emploi) Dans tous les cas, prévoir sur la canalisation d'arrivée du gaz un robinet d'arrêt, un détendeur ou un détendeur déclencheur pour le gaz propane. N'utiliser que des robinets, détendeurs, abouts et tubes souples, détenteurs de la marque officielle du pays d'installation.Raccordement par tuyau rigide ou flexible à embout mécanique•Raccorder directement au robinet de gaz à l'aide d'un flexible en inox en veillant à respecter les précautions de sécurité. Dans ce cas, il n'y aura plus besoin de déplacer la cuisinière. Le connecteur d'entrée du gaz de l'appareil est GC ½. Nous conseillons ce type de raccordement.Raccordement par tuyau souple caoutchouc•Nous déconseillons ce type de raccordement (à réserver seulement aux installations anciennes n'offrant pas d'autres possibilités).•Ce type de raccordement ne doit être fait que sous réserve que le tube souple soit visitable sur toute sa longueur, que la longueur n'excède pas 1,5 mètre et qu'il soit équipé de colliers de serrage.•Le raccordement peut être effectué comme suit :-Puisque le flexible sera placé derrière le four, il ne doit pas être exposé à une température supérieure à 30°C.-Il ne doit pas être exposé à la chaleur-Il ne doit pas être tordu, écrasé ni tendu.-Il doit être protégé des objets tranchants et pointus-Il doit être accessible pour permettre un contrôle régulier.-Le flexible doit être contrôlé comme suit pour prévenir des dommages de l'usure : vérifier qu'il ne soit pas cassé, entaillé ou brulé sur toute la longueur et sur les extrémités ; il doit conserver sa flexibilité et ne pas durcir ; il ne doit pas y avoir de traces de rouille sur les côtés.-Dans tous les cas, il convient de le remplacer dans les 5 ans. BON

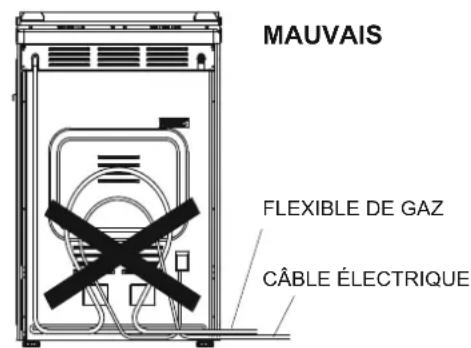

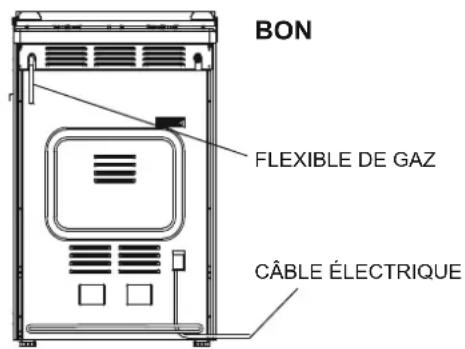

FLEXIBLE DE GAZCÂBLE ÉLECTRIQUE

MAUVAIS FLEXIBLE DE GAZCÂBLE ÉLECTRIQUEAprès l'installation, vérifier qu'il n'y ait pas d'éventuelle déperdition dans le raccordement à l'aide d'eau savonneuse. Ne jamais utiliser de flamme pour contrôler une éventuelle perte de gaz. Neutre (bleu) Terre (jaune et vert) Phase (marron)

• L'éventuel remplacement du cordon d'approvisionnement doit être effectué par le service après-vente ou par le convenus ingénieur, avec un cordon dont les caractéristiques doivent être semblables à l'original. Modèle (kW) Puissance (V) Tension nominale (A) Câble d'alimentation

Tableau de correspondance des câbles d'alimentationLes réglages ci-dessous doivent être réalisés par un technicien qualifié. Il convient de suivre les instructions suivantes pour convertir l'appareil en remplaçant les réglages établis en usine pour un autre type de gaz.

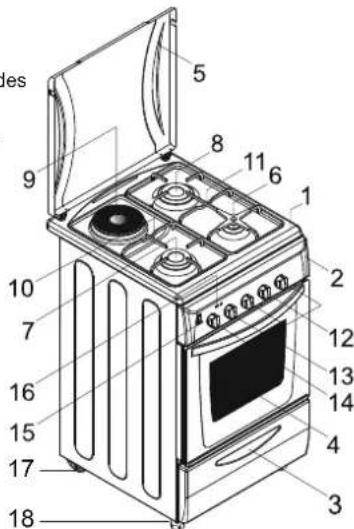

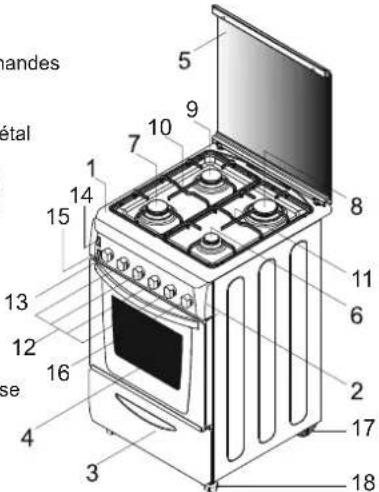

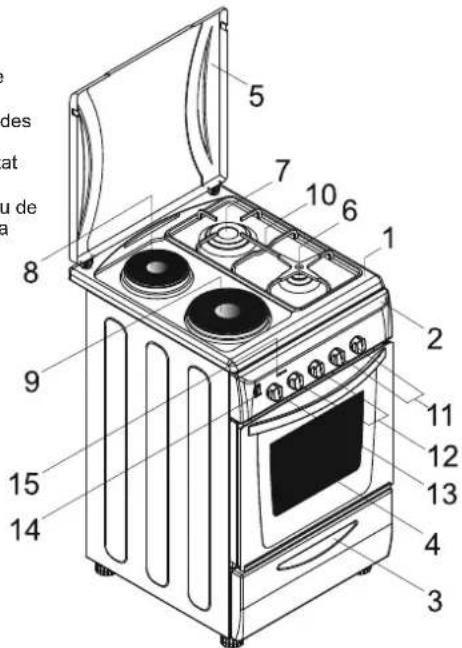

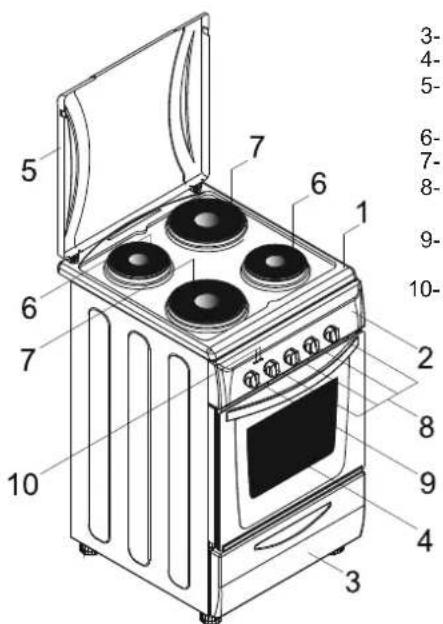

L'APPAREIL Cette notice est commune à plusieurs modèles. Il est possible que certaines caractéristiques décrites ici n'existent pas sur certains modèles.

Table de cuissonTableau de bord avec commandesTiroir du fourPorte du fourCouvercle en verre ou en métalBrûleur auxiliaireBrûleur rapide (semi-rapide)Brûleur ultra-rapide (rapide)Brûleur semi-rapideGrille de gaucheGrille de droiteManettes de contrôle des brûleursManette de thermostat du four Bouton d'allumage ou de mise en marche de la ventilationInterrupteur éclairageManette du timerRoulettesBoulon de pied

Table de cuissonTableau de bord avec commandesTiroir du fourPorte du fourCouvercle en verre ou en métalBrûleur auxiliaireBrûleur rapide (semi-rapide)Brûleur ultra-rapide (rapide)Plaque électriqueGrille de gaucheGrille de droiteManettes de contrôle des brûleursManette de contrôle de la plaque électriqueManette de thermostat du fourBouton d'allumage ou de mise en marche de la ventilationVoyant de contrôleRoulettesBoulon de piedVis bipasse sur le brûleur Sans dispositif de sécurité Four Gaz

• Retirer le couvercle de protection situé à l'arrière (Figure 3)

• Retirez l'adaptateur de l'injecteur. (Figure 4)

• Retirez les injecteurs à l'aide d'une clé de 7 mm, puis visser sur le bon injecteur sélectionné selon le gaz de la table (cf 3 dernières pages de ce manuel) (Figure 5).

• Suivez les étapes ci-dessus dans l'ordre inverse après avoir terminé l'installation du nouvel injecteur.

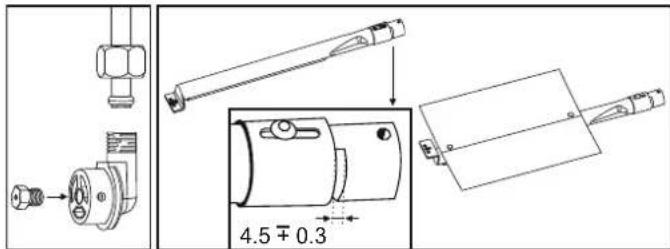

• Le brûleur est de 4,5 ± 0.3mm pour le gaz naturel et le GPL (Figure 6)

Figure3 Figure4Figure5 Figure6Dispositif de sécurité

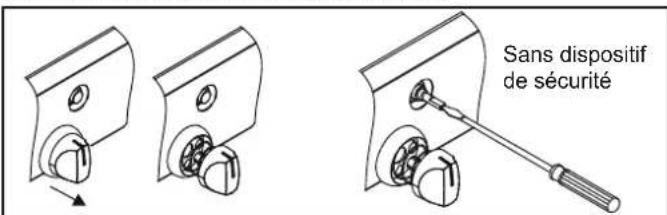

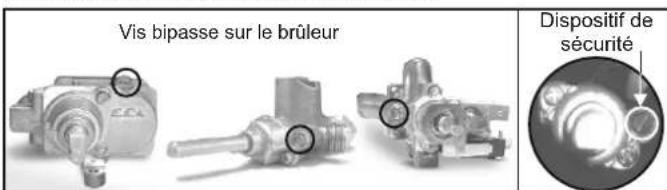

• Pour le réglage au ralenti de la vanne thermostatique, la table, le couvercle et le bandeau doivent être retirés. 31 FR Les cuisinières sont réglées pour le gaz naturel dont l'embout de connexion est cylindrique (1). Pour ce type de raccordement, un adaptateur (2) peut-être ajouté à l'embout cylindrique. Pour un raccordement au GPL (Butane/Propane), un autre adaptateur (3) est prévu pour être visé à l'embout cylindrique. Remplacement des injecteurs des brûleurs

• Enlever les grilles.

• Enlever les chapeaux et corps du brûleur

• Au moyen d'une clé à pipe adaptée (7mm), dévisser l'injecteur et le remplacer par un injecteur correspondant au type de gaz distribué (comme décrit dans le tableau des correspondances voir les 3 dernières pages de cette notice)

• Remettre chaque élément à sa place après avoir changé les brûleurs. Réglage du ralenti Réglage du ralenti pour les cuisinières sans dispositifs de sécurité ou avec dispositifs de sécurité et allumage manuel.

• Tourner la manette de contrôle du brûleur en position « ralenti ». L'enlever.

• Si le changement pour passer du gaz naturel au Propane/Butane est nécessaire, dévisser la vis bipasse d'un tour (dans le sens des aiguilles d'une montre)

• Si le changement pour passer du Propane/Butane au gaz naturel est nécessaire, tourner la vis bipasse dans le sens inverse des aiguilles d'une montre avec un tournevis jusqu'à l'obtention d'une petite flamme inférieure à ¼.

• Après le réglage, remettre la manette.

• Contrôler le bon réglage en tournant très rapidement de la petite à la grande flamme. Si la flamme ne s'éteint pas, le réglage est correct.

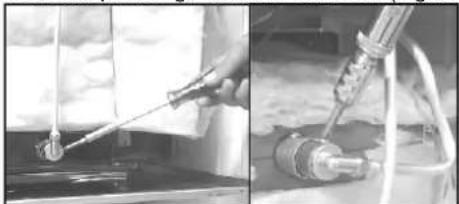

• S'il y a un dispositif de sécurité, le réglage du ralenti de la flamme peut être fait en réglant la vis se trouvant sur le robinet du brûleur. Dans le cas d'un allumage une main, le réglage peut être fait en enlevant la table, le couvercle et le bandeau de contrôle. Hauteur (mm)Largeur (mm)Profondeur (mm)

50 x 60Allumage des brûleursBrûleurs à gaz de la table de cuissonLe brûleur doit être allumé avant de poser une casserole.Sur les modèles avec allumage automatique il est d'abord nécessaire d'appuyer sur le bouton portant le symbole d'une étincelle.Appuyer sur la manette de contrôle du brûleur que vous voulez allumer et tournez la à gauche jusqu'au symbole de la grande flamme. Appuyer sur le bouton d'allumage Sur les modèles avec un allumage grâce aux manettes, appuyer sur la manette qui contrôle le brûleur concerné et la tourner jusqu'au symbole de l'étincelle : l'allumage s'activera automatiquement. Toutes les électrodes seront activées automatiquement, allumant ainsi l'allumage sur lequel le gaz est ouvert (celui relatif à la manette qui a été manipulée).Brûleurs à gaz du fourIl ne faut pas appuyer sur le bouton pendant plus de 15 secondes. Après 15 secondes, si le brûleur ne s'est pas allumé, relâcher le bouton et ouvrir la porte et/ ou attendre au moins une minute avant de réessayer d'allumer. Sur les autres modèles, le gaz est allumé par l'intermédiaire de la manette de contrôle. S'assurer que le gaz soit effectivement fonctionnel. S'il n'y a pas de flamme, recommencer la même procédure. 32 FR

3. UTILISATION DES BR LEURS Û

Les manettes qui contrôlent les brûleurs sont placées sur le panneau de commandes.

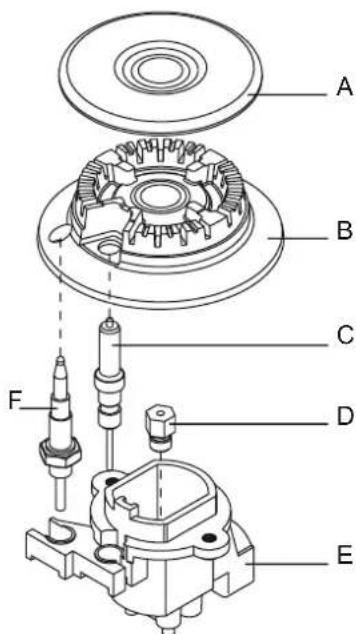

Figure 7 A - B - Tête de brûleur C - Bougie D - Injecteur E - Corps du brûleur F - Dispositif de sécurité Chapeau de brûleur

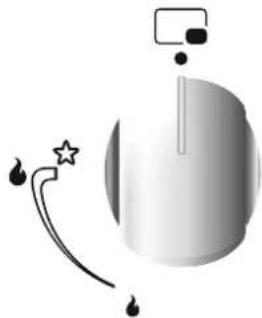

Figure 8Position éteinteLorsque la manette est tournée sur le symbole « O », le brûleur est éteint, la valve du gaz est fermée et la flamme s'éteint.Débit de gaz maximumAppuyer sur la manette du brûleur et la tourner à gauche vers la flamme la plus grande. Dans cette position, la flamme est au maximum et la valve de diffusion du gaz est complètement ouverte.Débit de gaz minimumL'intensité de la flamme peut être diminuée en tournant la manette soit positionnée sur le symbole indiquant la petite flamme. La valve sera partiellement ouverte et le brûleur sera au minimum.

Table de cuissonTableau de bord avec commandesTiroir du fourPorte du fourCouvercle en verre ou en métalBrûleur auxiliaireBrûleur rapidePlaque électriquePlaque électriqueGrille de droiteManettes de contrôledes brûleursManette de contrôle desplaques électriquesManette de thermostatdu fourBouton d'allumage ou de mise en marche de laventilationVoyant de contrôle

Table de cuisson Tableau de bord avec commandes Tiroir du four Porte du four Couvercle en verre ou en métal Plaques électriques Plaques électriques Manette de contrôle des plaques Manette de thermostat du four Voyant de contrôle

RETRAIT ET NETTOYAGEDES GRILLES

1-Retirez lesgrillesen les tirant vers l’intérieur du four (voir schéma)

2- Mettez les grilles directement au lave-vaisselle ou lavez-les

simplement avec une éponge humide et veillez à bien les essuyer. 3-Une fois les grilles nettoyées, reclipser-les dans le four ( voir schéma)

133 FR Tourner la manette sur la position indiquant la position désirée pour la plaque concernée. Le témoin lumineux de la plaque s'illumine et la plaque commence à chauffer. A la fin de la cuisson, tourner la manette sur la position « O ». Ne pas laisser la plaque allumée sans plat dessus. Il est très important d'utiliser un récipient au diamètre adapté à celui de la plaque. Le diamètre maximum de la base du récipient est de 14 cm et le fond doit être plat. Lors de la première utilisation, laisser la plaque chauffer pendant 5 minutes avant de poser un récipient dessus. Cela permet au revêtement résistant à la chaleur de la plaque de durcir grâce au réchauffement. Pour le nettoyage de la plaque, utiliser un chiffon humide et un détergent. Ne pas enlever les résidus de viande des plaques à l'aide d'un couteau ou d'un quelconque objet dur et tranchant. Après l'avoir nettoyée, allumer la plaque quelques instants pour la faire sécher. Toutefois, elle ne doit pas rester allumée sans récipient dessus pendant plus de quelques instants.

Cela est particulièrement important pour les récipients utilisés pour rôtir ou pour la cuisine sous pression à grande température. Ne laissez pas les flammes sans récipient dessus ou avec un récipient vide. Vérifier que les récipients sont adaptés à votre appareil selon les critères suivants: ils doivent être lourds, complètement couvrir la surface du brûleur : ils peuvent être un peu plus grands mais pas plus petits ; la surface de la base doit être complètement plate. électriques et une optimisation des consommations d'énergie, il est nécessaire d'utiliser des récipients au fond parfaitement plat et lisse. La dimension du récipient doit être la plus proche possible du diamètre de la plaque, et jamais inférieur. La base du récipient doit être sèche et il convient d'éviter tout débordement sur les plaques. Ne jamais laisser sur les plaques des récipients vides. Ne pas non plus laisser les plaques chauffer sans récipients dessus. surface du brûleur : ils peuvent être un peu plus grands mais pas plus petits ; la surface de la base doit être complètement plate. électriques et une optimisation des consommations d'énergie, il est nécessaire d'utiliser des récipients au fond parfaitement plat et lisse. La dimension du récipient doit être la plus proche possible du diamètre de la plaque, et jamais inférieur. La base du récipient doit être sèche et il convient d'éviter tout débordement sur les plaques. Ne jamais laisser sur les plaques des récipients vides. Ne pas non plus laisser les plaques chauffer sans récipients dessus. Plats de cuisson adaptés Les récipients plus grands ont des surfaces de chauffe plus importantes, ce qui permet de cuire les aliments plus rapidement que dans un récipient plus petit. Utiliser toujours des récipients de dimension proportionnelle à la quantité de nourriture à cuire. Pour éviter les débordements, éviter les récipients trop petits, surtout pour les aliments contenant beaucoup d'eau. Si un trop grand récipient est utilisé pour les aliments à cuisine rapide, la sauce et le jus colleront au récipient et resteront collés après la cuisson. Pour la cuisson de mets sucrés, les récipients et casseroles fermés sont recommandés. Sucre et jus contenus dans un récipient ouvert peuvent éclabousser et coller au plan de cuisson et ainsi être difficiles à retirer.

Après l'allumage régler la flamme à l'intensité voulue. Allumage manuel (en cas de coupure de courant) Approcher une flamme (allumette ou briquet) du brûleur. ATTENTION ! Toujours attendre une minute entre deux tentatives d'allumage. Appuyer sur la manette et la tourner jusqu'au symbole de la grande flamme. Si le brûleur ne s'allume pas à la première tentative, réessayer en appuyant un peu plus longtemps sur la manette. Quand le brûleur est allumé, régler la flamme sur la bonne intensité. Si le brûleur ne s'allume pas après plusieurs tentatives, vérifier que le chapeau et la tête du brûleur soient bien positionnés. Pour couper le gaz, tourner la manette dans le sens des aiguilles d'une montre sur la position “ O ”. Si le brûleur s'éteint accidentellement, attendre au moins une minute avant de le rallumer. Certaines cuisinières sont dotées de dispositifs de sécurité de flamme (« F » sur le schéma joint). En cas de coupure de la flamme, l'arrivée de gaz est automatiquement interrompue. Diamètres minimum et maximum de base des récipients de cuisson : Brûleur Grand brûleur Brûleur moyen Petit brûleur Ultra rapide brûleur Diamètre mini. (mm) Ø 240 mm Ø 180 mm Ø 120 mm Ø 240 mm Diamètre maxi. (mm) Ø 280 mm Ø 240 mm Ø 180 mm Ø 280 mm

• La partie externe de la flamme est plus chaude que la partie intérieure. Le sommet de la flamme doit toucher le fond du récipient. Les flammes qui s'étendent en dehors du récipient peuvent causer une consommation inutile de gaz.

• Les brûleurs de gaz, contrairement aux plaques électriques, n'exigent pas de récipients avec le fond plat, la flamme qui touche le fonds du récipient conduisant complètement la chaleur.

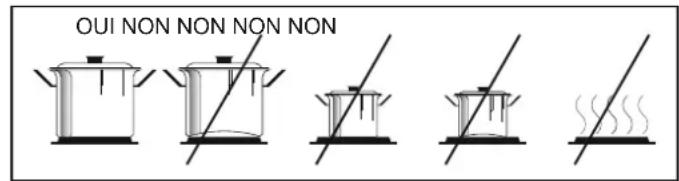

• Bien qu'ils n'y ait pas de préconisation particulière de récipient pour les brûleurs à gaz, les récipients constitués de matières légères conduisent plus rapidement la chaleur que ceux plus lourds.

• Certaines parties des aliments peuvent être chaudes alors que d'autres sont encore froides à cause de la distribution non uniforme de la chaleur sous le récipient. Ainsi, lors de l'utilisation de récipients légers (au fond fin), il est nécessaire de mélanger continuellement la nourriture pendant la cuisson. La chaleur est distribuée de manière plus efficace et uniforme dans les récipients à fonds plus épais.

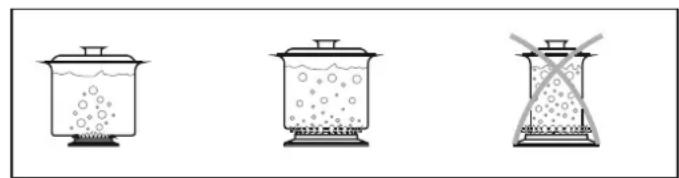

• L'usage de récipients de cuisson trop petit est déconseillé. Les récipients profonds et dont le fond n'est pas concave ni convexe sont plus adéquats pour une cuisine rapide et efficace que des récipients plus petits et profonds.

• Il est impossible de diminuer le temps de cuisson en utilisant un petit récipient sur un grand brûleur. Il en résulte uniquement un gaspillage de gaz. Cependant, un récipient doté d'un couvercle permet d'économiser de l'énergie. Eteint Maintien en température Cuisson à basse température Cuisson à basse température Cuisson, friture, ébullition Cuisson, friture, ébullition Cuisson, friture, ébullition Puissance(Watt) Position Description

175 W 220 W 300 W 850 W 1150 W 2000 W Puissance(Watt)Puissance(Watt)4.1. UTILISATION DU FOUR GRIL Ne pas tapisser les parois du four avec des feuilles en aluminium ou des protections jetables du commerce. La feuille d'aluminium ou toute autre protection, en contact direct avec l'émail chauffé, risque de fondre et de détériorer l'émail du moufle. Pendant l'utilisation du four de la cuisinière, le couvercle doit être relevé.

Fonction du four Position Arrêt Gril Convection naturelle Résistance de sole Manuel Résistance de voûte Eclairage du four. Turbo gril Ventilation Sole brassée Résistance de voûte et ventilation Chaleur brassée Tournebroche et gril de voute. Fonction Temps de cuisson Température 4.2. FOUR ELECTRIQUE Pizza

• Réglage du thermostat au maximum

• Temps de préchauffage 15 min (20 min si possible)

• La position du p’ateau dans unedes deux positions les plus basses.

ELECTRIQUE Cuisson traditionnelle (convection naturelle) Utilisation simultanée de la résistance de sole et de voûte. Préchauffer le four une dizaine de minutes. Idéale pour toutes les cuissons à l'ancienne, pour saisir les viandes rouges, les rosbifs, gigots, gibiers, le pain, les papillotes, les feuilletages. Placer le mets à cuire à un niveau de gradin moyen. Cuisson ventilée (chaleur brassée) Ce mode de cuisson assure une répartition homogène de la chaleur et ne mélange pas les odeurs. Cette fonction est notamment recommandée pour les volailles, les pâtisseries, les poissons, les légumes... La chaleur pénètre mieux à l'intérieur du mets à cuire et réduit le temps de cuisson, ainsi que le temps de préchauffage. Ce mode peut également être utilisé pour la décongélation de plats surgelés. Vous pouvez réaliser des cuissons combinées avec préparations identiques ou non sur un ou deux gradins. Prévoir une dizaine de minutes de plus, pour la cuisson combinée.

• Sauf indication contraire, préchauffer le four pendant 10 minutes avant de l'utiliser. Ne pas ouvrir la porte du four pendant la cuisson du gâteau afin de ne pas interrompre la levée de la pate (gâteaux, plats contenant de la levure et soufflés). L'afflux d'air froid qui entre dans le four empêcherait ainsi sa levée. Il est possible de vérifier la cuisson des gâteaux en piquant le centre avec la lame d'un couteau. Si le couteau en ressort sec et propre, alors le gâteau est cuit. Ne pas faire ce contrôle avant que les ¾ du temps de cuisson recommandé ne soient écoulés. Souvenez-vous des suggestions suivantes :

• Si le plat est bien cuit en surface mais est encore cru à l'intérieur, il doit être cuit pendant plus longtemps mais à température plus basse.

• Si la surface du plat est trop sèche, cela signifie que le plat doit être cuit à température supérieure pendant une période plus courte.

4.5. PREPARATION DE GATEAUX

• La quantité minimum de viande pour une cuisson au four est d' 1 kg. La cuisson d'une plus petite quantité risquerait de rendre la viande trop sèche. Pour obtenir une viande bien cuite, mettre moins de matière grasse. Si la viande est grasse, il n'y a nul besoin d'utiliser de l'huile. Si un côté de la viande est gras, le mettre vers le haut. Le gras récolté dans le plat sera suffisant pour cuire la partie inférieure du morceau de viande et le rendre moelleux.

• Les viandes rouges doivent être sorties du réfrigérateur au moins une heure avant la cuisson. Dans le cas contraire la viande pourrait durcir à cause du choc de température. N'utilisez pas de sel avant la cuisson, surtout pour la cuisson au gril. Le sel enlève le jus de la viande et empêche ainsi le morceau de dorer en surface

• Saler la viande seulement après la première moitié de la cuisson.

• Préparer la viande à rôtir dans un récipient large et peu profond.

• Les récipients profonds agissent comme un écran dans la diffusion de la chaleur. La viande peut être mise dans le four dans un récipient résistant à la chaleur ou directement sur la grille du four. Insérer sous la grille une lèchefrite pour récolter le jus et la graisse. Les sauces doivent être ajoutées au début de la cuisson si cette dernière est rapide, ou dans la dernière demi-heure dans le cas d'une cuisson plus longue.

4.6. CUISSON DE LA VIANDE

Les poissons de petite taille peuvent être cuits à température maximale du début à la fin. Les poissons de taille moyenne doivent être cuits au début à température maximale, puis réduire progressivement la température. Les poissons de grande taille doivent être cuits à basse température du début à la fin. Vérifier la cuisson du poisson en faisant une entaille. Pour le poisson grillé, la couleur doit être d'un blanc opaque et uniforme. Cela ne vaut pas pour le saumon et pour la truite.

• Le gril permet de faire dorer les aliments rapidement. Le gril est réglable sur plusieurs positions selon la taille du plat contenant les aliments. Presque tous les types d'aliments peuvent être cuits avec le gril, exceptés les pièces très fines et les petits morceaux de viande.

• Viandes et poissons destinés pour être grillés doivent auparavant être badigeonnés d'huile.

• Lorsque vous utiliséz le gril, positionner la lèchefrite en-dessous de manière à récupérer le gras. Verser un peu d'eau dans le plat de manière à éviter la formation d'odeurs désagréables et l'inflammation des graisses.

• Le gril est habituellement utilisé pour cuire des morceaux de viande, par exemple des biftecks pas trop épais, des pièces de gibier, du poisson et certains légumes (comme les courgettes, les aubergines ou les tomates) ou les brochettes de viande ou de poisson. Badigeonner légèrement le poisson d'huile avant de le mettre sous le gril. Saler la viande après la cuisson; saler le poisson à l'intérieur avant la cuisson.

• La distance du gril dépend de l'épaisseur de la viande ou du poisson. Si la distance est correctement choisie, la surface externe ne sera pas brûlée alors que l'intérieur sera parfaitement cuit.

• Pour prévenir la formation de fumée et de mauvaises odeurs dues aux graisses et sauces, verser un ou deux verres d'eau sur la lèchefrite. Il est aussi possible d'utiliser le gril pour griller le pain et les toasts et pour cuisiner certains types de fruits (banane, pamplemousse, ananas, pommes…). Les fruits ne doivent pas être en contact avec les éléments chauffants du four. GRIL ÉLECTRIQUE : L'utiliser UNIQUEMENT avec la porte du four fermée GRIL À GAZ : Vous pouvez l'utiliser la porte ouverte, AVEC le protecteur de panneau inséré sous le panneau de commande, tel que indiqué sur l'image.

• Le gril permet de faire dorer les aliments rapidement. Le gril est réglable sur plusieurs positions selon la taille du plat contenant les aliments. Presque tous les types d'aliments peuvent être cuits avec le gril, exceptés les pièces très fines et les petits morceaux de viande.• Maintenir appuyés les boutons TIMER et FIN et • Sélectionner le temps avec les boutons et .• Relâcher tous les boutons. ATTENTION, le four fonctionne seulement si l'on appuie sur le bouton ou que l'on programme un temps de cuissonNB. Sur certains modèles les boutons et sont remplacées par des + et - .ATTENTION ! La première opération à faire tout de suite après l'installation ou après une coupure de courant (reconnaissable au clignotement du display indiquant ) est de programmer l'heure. Pour ce faire, procéder comme suit : La température du four et du brûleur peuvent être réglées par l'intermédiaire de la manette de commande du four. Le thermostat du four peut être reglé entre 140 et 270 °C. Certaines cuisinières sont dotées du dispositif de sécurité sur les brûleurs. En cas de coupure de la flamme, l'entrée de gaz est automatiquement interrompue.

• Il est équipé d’une broche, de deux fourchettes et d’un crochet servant de support de broche.

• Conseils d’utilisation : - retirer tous les accessoires du four ; - poser le plat profond sur la sole du four ou sur le niveau de gradin le plus bas ; - embrocher la pièce à cuire, bien centrée entre les deux fourchettes; - enclencher la broche dans le carré d'entraînement situé au fond de la cavité du four puis placer le crochet dans l’encoche suitée à l’avant - en haut du four ainsi qu’autour de la partie avant de la broche

• Le préchauffage n’est pas utile avec le tournebroche.

• Temps de cuisson recommandés en position Tournebroche

4.8. CUISSON AU TOURNEBROCHE

Temps de cuisson (min) Four Gaz Four électrique Bœuf (1kg) Agneau, mouton (1kg) Veau, volaille (1kg) Porc (1 kg) 25/35 35/45 65/75 60/70 20/30 30/40 60/70 65/75 Type de nourriture

DE CUISSON Il est possible de programmer la durée de la cuisson et l’extinction automatique du four (max. 90 minutes). À l’expiration du temps désigné, la manette sera en position O, une sonnerie retentira et le four s’arrêtera auto- matiquement. Si l’on souhaite utiliser le four sans programmer d’arrêt automatique, positionner la manette en position . Le four peut être allumé seulement en sélectionnant un temps de cuisson ou en tournant le bouton en position . Pour sélectionner le temps de cuisson tournez le bouton sur le temps désiré. Dès que le temps de cuisson est écoulé une sonneriere retentit. Il ne vous reste plus qu’à couper manuellement le four. Réglage de l'heure :

• A la fin du temps requis une alarme retentit.

• Pour contrôler le temps restant, appuyer sur le bouton FONCTIONS COMMENT L'UTILISER? COMMENT L'ARRÊTER? BUT A QUOI SERT-IL ? MINUTERIE

• Permet d'utiliser le four comme réveil (peut aussi bien être utilisé lorsque le four est en marche ou éteint).

• Maintenir appuyé le bouton

• Appuyer sur les boutons et pour sélectionner le temps voulu.

• Relâcher tous les boutons.

• Pour la cuisson des recettes désirées. FONCTION MANUELLE

• Tourner la manette du four sur la position “O”

• Permet d'utiliser le four.

• A la fin du temps de cuisson, le four s'éteint automatiquement et une alarme retentit.

• Une fois le temps de cuisson sélectionné écoulé, le four s'éteint automatique- ment. Si vous désirez interrompre la cuisson en cours, tourner la manette du four sur “ O” ou changer le temps en le mettant à 00 :00 (TIMER et boutons et ).

• Permet de programmer le temps de cuisson nécessaire à la cuisson d'un plat.

• Pour contrôler le temps restant, appuyer sur TIMER.

• Pour modifier le temps restant, appuyer sur les boutons FIN + et .

• Cette fonction est généralement utilisée avec la fonction “Temps de cuisson”. Par exemple, si le plat doit cuire pendant 45 minutes et doit être prêt à 12h30, il suffit de sélectionner la fonction de cuisson requise, sélectionner un temps de cuisson de 45 minutes et une heure de fin de cuisson de 12h30.

• La cuisson commencera automatiquement à 11h45 (12h30 moins 45 minutes) et continuera jusqu'à la fin du temps de cuisson sélectionné. Le four s'éteindra alors automatiquement. ATTENTION ! Si l'heure de fin de cuisson est sélectionnée sans programmation de durée de cuisson, le four se mettra en route immédiatement et s'arrêtera à la fin du temps de cuisson sélectionné.

• A la fin du temps programmé, le four s'éteint. Pour l'éteindre manuellement, tourner la manette du four sur “O”.

• Permet de programmer l'heure à laquelle la cuisson se termine.

• Pour contrôler le temps restant, appuyer sur FIN.

• Pour modifier le temps restant, appuyer sur les boutons FIN +

• Appuyer sur les boutons et pour sélectionner le temps de cuisson voulu.

• Relâcher tous les boutons.

• Choisir la fonction de cuisson avec la manette du four.

• Appuyer sur le bouton

• Choisir la fonction de cuisson avec la manette du four.

• Maintenir appuyé le bouton FIN.

• Appuyer sur les boutons et pour sélectionner le temps voulu avant l'arrêt du four.

• Relâcher tous les boutons.

• Choisir la fonction de cuisson avec la manette du four.

• Lorsque le temps sélectionné est écoulé, une alarme sonore netentit (qui s'arrête automatiquement ou qui peut être éteinte manuellement en appuyant sur le bouton).

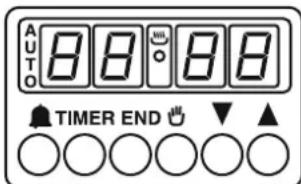

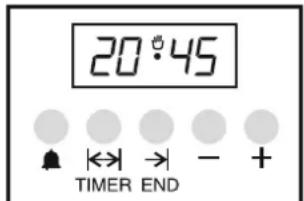

Max Min Sur le programmateur 5 boutons, pour passer en mode manuel, presser les boutons « TIMER » et « END » simultanément.36 FR

4.13. TABLEAU DE CUISSON

Temps pour la cuisson traditionnelle et brassée Recettes Mode de cuisson Quantité Cuisson Temps de cuisson Conseils Bar ou Dorade Lotte ou Saumon Filet de sole Poisson grillé Conv naturelle Conv naturelle Chaleur brassée Gril 1kg entier 1kg braisé 6 pièces 6 filets 220 C 220 C 160 C Max 30 minutes 30 minutes 15-20 minutes 2 x 5 minutes

POISSONS LEGUMES DIVERS Toutes les cuissons ont été réalisées au niveau de gradin "1" exceptées les cuissons repérées par le symbole "*" qui nécessitent une cuisson à un niveau moyen. Recettes Mode de cuisson Quantité Cuisson Temps de cuisson Conseils Choux braisés Pâté en croûte Endives au gruyère Tomates farcies Flamiche aux poireaux Quiche Lorraine Toast de crottin* Gratin dauphinois Saucisses de Toulouse* Soufflé salé/sucré Conv naturelle Conv naturelle Chaleur brassée Chaleur brassée Sole brassée Sole brassée Turbogril Turbogril Turbogril Chaleur brassée 6 pers. 6 pers. 6-8 pièces 6 pers. 6 pers. 6 pièces 6 portions 4 pièces 6 pers. 200-220 C 200-220 C 180-200 C 200-220 C 220 C 220 C 210 C 200 C 210 C 180-200 C 1 h 1 heure/kg 25-30 min 40-45 min 35-40 min 40-45 min 45 min 45 min Gril plat Plat terre ovale Gril plat 3 min pour toaster uncôté+4 min avec crottin2 fois 10 min Retourner à mi-cuisson VIANDES

• en sole seule, comme en sole brassée, nous recommandons un préchauffage en chaleur brassée, pour gagner du temps. Toutes les cuissons ont été réalisées au niveau de gradin "1". Recettes Mode de cuisson Quantité Cuisson Temps de cuisson Conseils Bœuf aux carottes Canard Dinde Gigot d'agneau Poulet rôti Rôti de bœuf Lapin rôti Bœuf bourguignon Poulet en cocotte Agneau / Mouton Brochettes Côte de porc Conv naturelle Conv naturelle Conv naturelle Conv naturelle Conv naturelle Conv naturelle Chaleur brassée Sole* Sole* Tournebroche Gril Gril 6 personnes 1,5 kg 5/6 kg 1/1 ,5 kg 800-1 kg 6 personnes 1,5 kg 1 kg 6 pièces 6 pièces 200-220 C 200-220 C 160-180 C 200-220 C 220 C 240 C 200-220 C 200 C 210 C Max Max Max 4 h environ 1 h 30 min 2 h 30 - 3 h 15 min/livre 1 h environ 15 min/livre 50-60 min 1 h 30 1 h 30 20-25 min 2 x 8 min 2 x 8 min Cocotte fonte à couvertCocotte fonte à couvertSans préchauf.Retourner à mi-cuissonRetourner à mi-cuisson PATISSERIES

• en sole seule, comme en sole brassée, nous recommandons un préchauffage en chaleur brassée, pour gagner du temps. Recettes Mode de cuisson Quantité Cuisson Niveau gradin Conseils Brioche Génoise Pâte a choux Fond de tarte Pâte feuilletéeex: Bouchée Crème caramel Flan Meringues St Honoré Chaleur brassée Chaleur brassée Chaleur brassée Chaleur brassée Chaleur brassée Sole/Sole brassée* Sole/Sole brassée* Sole/Sole brassée* Sole brassée* 800 gr 40 pièces 6 pers. 6 pièces 6 moules 6 moules 1 plaque 6 pièces 200 C 180-200 C 190 C 180-200 C 200 C 210-220 C 210-220 C 80-85 C 190 C

moule Ø 272 plaques Ø 27 Ø profiteroles Temps de cuisson 45-50 min 30-35 min 35 min 20-30 min 15-20 min 20-25 min 20-25 min 4 h 30 30-35 min NOTE : 1) Les temps de cuisson ne comprennent pas le temps de préchauffage. Il est conseillé de préchauffer le four pendant au moins 10 minutes, surtout pour les gâteaux, les pizzas et le pain.2) Toutes les cuissons doivent être faites porte du four fermée.

• Couper l'alimentation électrique et éteindre l'ampoule. La remplacer avec une ampoule identique supportant l'exposition à très haute température. Le nettoyage et l'entretien par l'utilisateur ne doit pas être fait par des enfants sans surveillance

• Avant toute opération de nettoyage ou de démontage, il est impératif -de déconnecter électriquement l'appareil. -par mesure de sécurité, de fermer l'arrivée de gaz. -D'attendre le refroidissement de toutes les parties chaudes.

• Ne jamais utiliser de vaporisateur ou de vapeur pour la nettoyer. N'utiliser que de l'eau savonneuse ou des produits liquides ammoniaqués.

Les Parties Emaillees Ou Inox Ne jamais utiliser de produits abrasifs, d'éponges métalliques, ou d'objets tranchants. L'émail serait irrémédiablement abîmé. Nettoyer simplement à l'eau savonneuse lorsque l'appareil est froid, rincer et essuyer avec un chiffon propre et sec. Les Brûleurs Gaz Pour l'entretien régulier, il est conseillé de retirer tous produits graisseux ou carbonisés avec des produits ammoniaqués ou produits d'entretien du commerce, non abrasifs. Ne pas plonger les chapeaux de brûleur dans l'eau froide immédiatement après leur utilisation afin d'éviter qu'un choc thermique ne provoque la rupture de l'émail. Pour conserver l'aspect d'origine des corps de brûleur, utiliser un produit détergent non abrasif, rincer puis sécher efficacement. Si les orifices sont encrassés, les brosser à l'eau savonneuse, rincer puis sècher. Après avoir réalisé le nettoyage de chacun des élements, il est important de les essuyer correctement et de veiller à les replacer dans leur position initiale. Le remontage doit être parfait car un mauvais repositionnement peut causer de graves anomalies de fonctionnement et de combustion. Attention: ne pas laisser s'infiltrer de l'eau à l'intérieur des brûleurs. La Plaque Electrique Ne pas utiliser de produits abrasifs. Après chaque utilisation, essuyer le revêtement protecteur avec un chiffon gras. La plaque doit toujours rester sèche, ou légèrement graissée si elle n'est pas utilisée pendant un certain temps. En cas de présence de rouille, l'emploi d'une toile émeri fine, par exemple, est conseillé pour retirer la rouille. Passer ensuite un produit rénovateur, disponible dans le commerce. Le Couvercle Nettoyer simplement à l'eau savonneuse lorsque l'appareil est froid, rincer et essuyer avec un chiffon propre et sec. Avant d'ouvrir le couvercle, s'assurer que tous les produits dus à un éventuel débordement soient retirés de la surface. LE FOUR La Grille Du Four Ne pas nettoyer ces accessoires avec un produit abrasif. Nettoyer simplement avec une éponge et de l'eau chaude légèrement savonneuse, puis la rincer avec de l'eau claire et sécher. Le Plat Lechefrite Après une grillade, retirer le plat du four. Prenez soin de reverser les graisses dans un récipient. Laver et rincer le plat dans de l'eau très chaude, avec une éponge imbibée de produit lessiviel. Si les aliments restent collés, le faire tremper dans de l'eau additionnée d'un détergent. Ne jamais replacer le plat encrassé dans le four. Il peut aussi être nettoyé dans un lave-vaisselle. Le Tiroir Ne pas mettre de produits inflammables ou d'entretien dans le tiroir. Ne prévoir son utilisation que pour ranger les casseroles et plats de cuisson. Pour le nettoyage, un coup d'éponge suffit. Le Joint De La Porte Du Four En cas de grosses salissures, nettoyer le joint du four avec une éponge légèrement humidifiée.

• Certains modèles sont dotés de parois autonettoyantes pourvues de revêtements microporeux. Dans ce cas, le four n'a pas besoin d'être nettoyé manuellement.

• Pour que l'auto nettoyage soit efficace, la surface des parois doit être microporeuse.

• La présence excessive de gras peut obstruer les pores et ainsi empêcher le nettoyage automatique. La capacité d'auto nettoyage peut être récupérée en mettant le four en marche à température maximum pendant 10-20 minutes.

• Si les parois du four sont tellement recouvertes de graisse que l'auto nettoyage catalytique est inefficace, enlever la graisse avec un chiffon humide ou avec une éponge passée sous l'eau chaude. Tous les revêtements catalytiques disponibles à ce jour sur le marché ont une durée de vie de 300 heures. Après cette période, elles doivent donc être remplacées. Figure 16 Figure 17 Le Verre De La Porte Du Four Nous vous conseillons d'essuyer à la fin de chaque cuisson, le verre de porte de four à l'aide d'un papier absorbant. Si les projections sont trop importantes, vous pouvez ensuite nettoyer le verre avec une éponge et de l'eau chaude légèrement savonneuse, puis le rincer avec de l'eau claire et sécher. Ne pas nettoyer le verre avec des produits abrasifs. Nous vous conseillons de démonter la porte pour son entretien en suivant les explications suivantes : -Ouvrir complètement la porte et tourner les crochets de la charnière à 180°C. Refermer partiellement la porte à 30°C. Enlever la porte en la levant légèrement et en gardant cette position. -Pour remonter la porte, procéder de la même manière dans le sens inverse.En cas de mauvais fonctionnement, vérifier les points suivants avant de prendre contact avec le centre d'assistance technique : -Vérifier que la prise est branchée. -Si le gaz se diffuse de manière anormale :

• Les trous de brûleurs ne sont-ils pas obstrués ?

• Le régulateur de pression fonctionne-t-il correctement ?

• Dans le cas de l'utilisation d'un tube, ce dernier contient-t-il bien du gaz ? La valve est-t-elle ouverte ?

• Si des anomalies sont relevées dans la valve du gaz, rapprochez- vous d'un technicien qualifié ou d'un centre d'assistance agréé. -Si vous identifiez une odeur de gaz aux alentours de la cuisinière

• Une ouverture de gaz n'a-t-elle pas été fermée ?

• Le tube de gaz est il bien positionné ? Ne pas utiliser de flamme pour contrôler une éventuelle fuite de gaz. -Le four ne chauffe pas

• Vérifier la bonne position des manettes de contrôle du four -Le temps de cuisson est trop long

• Vérifier que la bonne température a été sélectionnée -De la fumée sort du four

• Il est conseillé de laver le four après chaque utilisation. Si le gras qui a éclaboussé durant la cuisson n'est pas retiré il peut provoquer des fumées ou mauvaises odeurs lors des prochaines utilisations du four (voir le chapitre sur l'entretien de l'appareil). -La lumière du four ne s'allume pas

• La lampe est peut-être défectueuse. Se référer au chapitre précédent pour la remplacer. Si après avoir fait ces vérifications l'appareil ne fonctionne toujours pas correctement, adressez vous à votre revendeur ou prévenez directement notre service technique qui interviendra dans les plus brefs délais. Veiller à ce que le coupon de garantie fourni avec le produit soit correctement rempli, avec la date d'achat de l'appareil.

38 FR Le présent appareil est marqué conformément à la directive 2012/19/UE relative aux déchets d'équipements électriques et électroniques (DEEE). Les DEEE contiennent à la fois des substances polluantes (qui peuvent avoir des conséquences négatives sur l'environnement) et des éléments de base (réutilisables). Il est important de soumettre les DEEE à des traitements spécifiques, en vue d'extraire et d'éliminer de façon appropriée toutes les substances polluantes, puis de récupérer et recycler tous les matériaux. Chacun peut jouer un rôle important quant à la protection de l'environnement contre les DEEE. Pour atteindre cet objectif, il est impératif de suivre quelques règles élémentaires :

• Les DEEE ne doivent pas être traités comme des déchets ménagers.

• Ils doivent être remis aux points de collecte appropriés gérés par la municipalité ou par des sociétés immatriculées. Dans plusieurs pays, il est possible de collecter à domicile les DEEE volumineux.

• Lorsque vous achetez un nouvel appareil, vous devez retourner l'ancien au vendeur qui le récupère gratuitement, au cas par cas, à condition que l'équipement soit de type équivalent et possède les mêmes fonctions que celui fourni.39 DE WARNUNG: Das Gerät und die zugänglichen Teile des Gerätes werden während des Betriebs heiß. Das Berühren der heißen Geräteteile sollte vermieden werden.

max max max max max max max max max max max

max max max max max max max max max max max

max max max max max max max max max max max

max max max max max max max max max max max

max max max max max max max max max max max

max max max max max max max max max max max

max max max max max max max max max max max

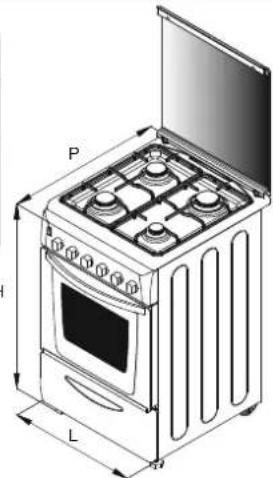

-B- Veuillez respecter la procédure suivante lors de la fixation de votre four.1- Placez votre four à son lieu d'utilisation puis réglez sa hauteur et son niveau. 2- Déterminez la mesure H et Y comme l'indique la figure, puis faites une marque sur le mur pour identifier l'endroit où le four sera fixé. (Figure A) 3- Fixez le dispositif (dans le sac de service) sur le mur en utilisant un goujon et des vis (non fournis). (Figure B)4- Poussez le four vers l'arrière et procédez à la fixation dans la rainure, à l'arrière du four. (Figure C)La fixation n'est effective que lorsqu'elle est d'une profondeur de 20 mm dans sa rainure. -A-

Le constructeur décline toute responsabilité concernant d'éventuelles inexactitudes imputables à des erreurs d'impression ou de transcription contenue dans cette notice. Le constructeur se réserve le droit de modifier les produits en cas de nécessité, même dans l'intérêt de l'utilisation, sans causer de préjudices aux caractéristiques de fonctionnement de sécurité des appareils.
