FOIRE AUX QUESTIONS - Spot Revell

Comment charger la batterie du Revell Spot ?

Connectez le câble de chargement à la batterie du drone et à une source d'alimentation USB. Assurez-vous que le témoin lumineux s'allume pour indiquer que la charge est en cours.

Pourquoi le drone ne décolle-t-il pas ?

Vérifiez que la batterie est complètement chargée et correctement installée. Assurez-vous également que les hélices sont correctement fixées et qu'il n'y a pas d'obstacles autour du drone.

Comment synchroniser la télécommande avec le drone ?

Allumez d'abord le drone, puis la télécommande. Appuyez sur le bouton de synchronisation sur la télécommande jusqu'à ce que le témoin lumineux clignote, puis attendez que le drone émette un signal sonore confirmant la connexion.

Que faire si le drone se déplace de manière erratique ?

Calibrez le drone en le posant sur une surface plane, puis en suivant les instructions de calibration dans le manuel d'utilisation. Assurez-vous également que le drone est à jour avec le dernier firmware.

Comment effectuer un atterrissage d'urgence ?

Appuyez longuement sur le bouton de décollage/atterrissage sur la télécommande pour que le drone atterrisse automatiquement. Assurez-vous d'être à une hauteur sécuritaire lors de l'atterrissage.

Le drone ne répond pas aux commandes, que faire ?

Essayez de redémarrer la télécommande et le drone. Vérifiez également que les piles de la télécommande sont chargées et remplacez-les si nécessaire.

Quelle est l'autonomie de la batterie du Revell Spot ?

L'autonomie de la batterie est d'environ 15 à 20 minutes, selon les conditions de vol et le mode d'utilisation.

Puis-je voler avec le Revell Spot par temps pluvieux ?

Non, le Revell Spot n'est pas étanche. Il est recommandé de voler par temps sec et sans vents forts pour éviter d'endommager le drone.

Comment nettoyer les hélices du drone ?

Utilisez un chiffon doux et sec pour essuyer les hélices. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager le matériau.

Où puis-je trouver des pièces de rechange pour le Revell Spot ?

Les pièces de rechange peuvent être trouvées sur le site officiel de Revell ou auprès de revendeurs agréés. Vérifiez également les magasins d'électronique spécialisés.

MODE D'EMPLOI Spot Revell

Réglementation sur les déchets d'équipement électrique et

électronique : À la fin de leur utilisation, retirer toutes les piles et les éliminer séparément. Remettre les vieux appareils électriques aux centres de collecte des déchets d'équipement électrique et électronique de votre commune. Le reste peut être jeté dans les ordures ménagères. Merci pour votre collaboration !

Attention : Lors de l'utilisation, danger dû à un fort développement de chaleur et à des éléments rotatifs ! La surveillance par des adultes est nécessaire !

Revell GmbH déclare par la présente que ce produit est conforme aux exigences et autres dispositions de la directive 1999/5/CE. La déclaration de conformité est consultable sur le site www.revell-control.de.

Hélice de rechange, Anneaux de garde

Reserve-propeller, Beschermring

Chargeur et la batterie

Lader en accu

Caricabatterie e batterie

Carte micro-SD (2GB), lecteur de carte USB

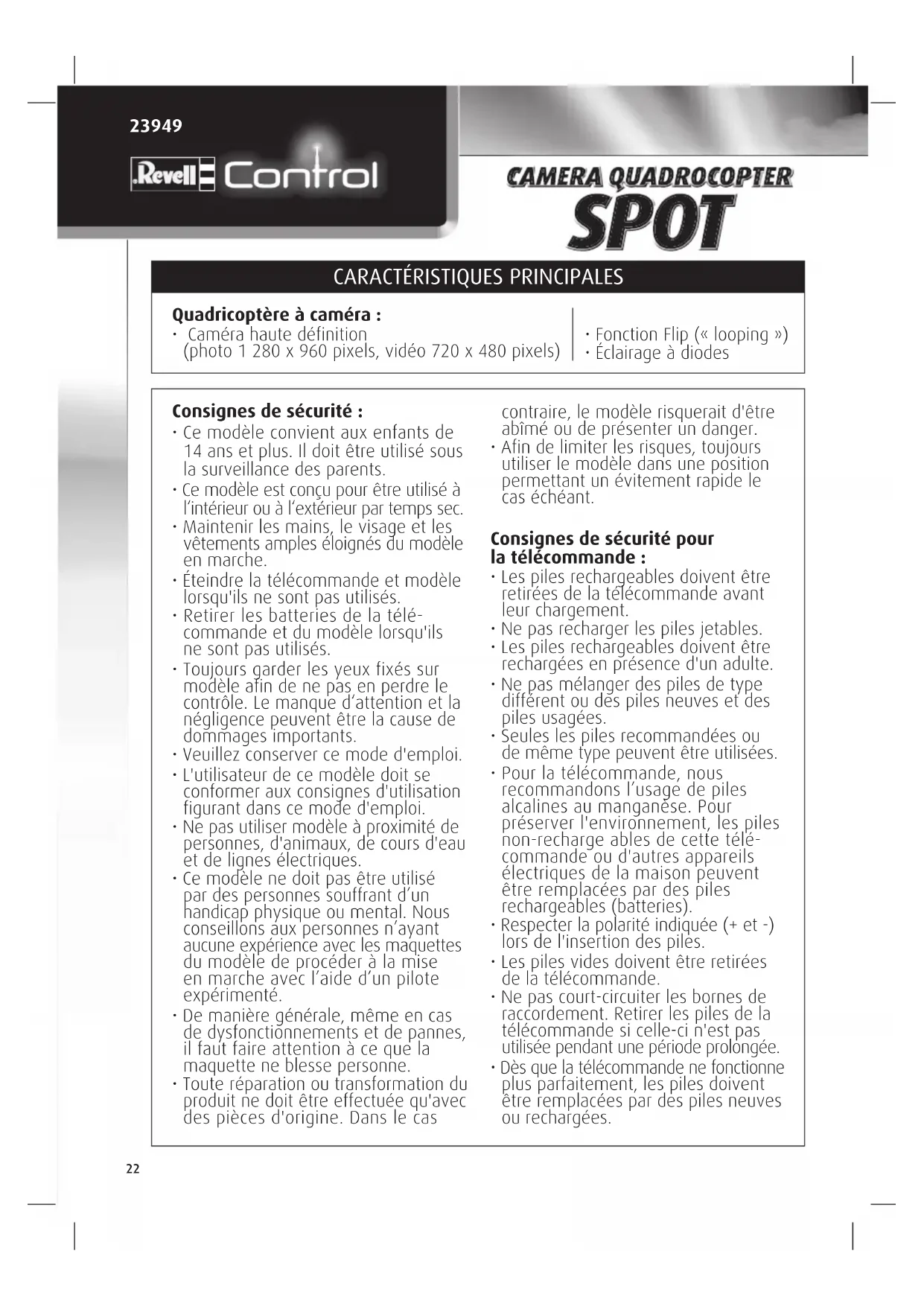

Quadricoptère à caméra :

- Caméra haute définition (photo 1 280 x 960 pixels, vidéo 720 x 480 pixels)

- Fonction Flip (« looping »)

• Éclairage à diodes

Consignes de sécurité :

• Ce modèle convient aux enfants de 14 ans et plus. Il doit être utilisé sous la surveillance des parents.
• Ce modèle est conçu pour être utilisé à l'intérieur ou à l'extérieur par temps sec.
• Maintenir les mains, le visage et les vêtements amples éloignés du modèle en marche.
• Éteindre la télécommande et modèle lorsqu'ils ne sont pas utilisés.
• Retirer les batteries de la télécommande et du modèle lorsqu'ils ne sont pas utilisés.
• Toujours garder les yeux fixés sur modèle afin de ne pas en perdre le contrôle. Le manque d'attention et la négligence peuvent être la cause de dommages importants.
  • Veuillez conserver ce mode d'emploi.
  • L'utilisateur de ce modèle doit se conformer aux consignes d'utilisation figurant dans ce mode d'emploi.
• Ne pas utiliser modèle à proximité de personnes, d'animaux, de cours d'eau et de lignes électriques.
• Ce modèle ne doit pas être utilisé par des personnes souffrant d'un handicap physique ou mental. Nous conseillons aux personnes n'ayant aucune expérience avec les maquettes du modèle de procéder à la mise en marche avec l'aide d'un pilote expérimenté.
• De manière générale, même en cas de dysfonctionnements et de pannes, il faut faire attention à ce que la maquette ne blesse personne.
• Toute réparation ou transformation du produit ne doit être effectuée qu'avec des pièces d'origine. Dans le cas

contraire, le modèle risquerait d'être abîmé ou de présenter un danger.

- Afin de limiter les risques, toujours utiliser le modèle dans une position permettant un évitement rapide le cas échéant.

Consignes de sécurité pour la télécommande :

• Les piles rechargeables doivent être retirées de la télécommande avant leur chargement.
• Ne pas recharger les piles jetables.
• Les piles rechargeables doivent être rechargées en présence d'un adulte.
• Ne pas mélanger des piles de type différent ou des piles neuves et des piles usagées.
• Seules les piles recommandées ou de même type peuvent être utilisées.
• Pour la télécommande, nous recommandons l'usage de piles alcalines au manganèse. Pour préserver l'environnement, les piles non-recharge ables de cette télécommande ou d'autres appareils électriques de la maison peuvent être remplacées par des piles rechargeables (batteries).
• Respecter la polarité indiquée (+ et -) lors de l'insertion des piles.
• Les piles vides doivent être retirées de la télécommande.
• Ne pas court-circuiter les bornes de raccordement. Retirer les piles de la télécommande si celle-ci n'est pas utilisée pendant une période prolongée.
• Dès que la télécommande ne fonctionne plus parfaitement, les piles doivent être remplacées par des piles neuves ou rechargées.

Consignes de sécurité pour le chargeur :

1. Ne pas recharger les piles jetables.
2. Ce chargeur ne doit pas être utilisé par des personnes (enfants y compris) souffrant d'un handicap physique ou mental ou n'ayant pas assez de connaissances ou d'expérience en ce qui concerne l'utilisation de chargeurs, sauf en cas de surveillance ou après explication compétente de la part d'une personne investie de l'autorité parentale.
3. Les enfants doivent être surveillés - ce chargeur n'est pas un jouet !
4. Le chargeur de la batterie Li-Po est conçu uniquement pour le chargement de la batterie du modèle. Son utilisation est limitée au chargement de la batterie du modèle, ne pas l'utiliser pour le chargement d'autres batteries.

Le modèle est équipé d'une batterie Li-Po (Lithium Polymère) recharge able. Veuillez respecter les consignes de sécurité suivantes :

• Ne jamais jeter les batteries Li-Po dans le feu, ne pas les conserver dans des endroits chauds.
• Pour le chargement, utiliser uniquement le chargeur fourni. L'utilisation d'un autre chargeur peut endommager durablement la batterie ainsi que les composants qui la jouxtent et causer des dommages corporels !
• Ne jamais utiliser de chargeur pour batteries Ni-Cd / NiMH !
• Toujours effectuer le chargement sur une surface non inflammable et dans un environnement sécurisé contre le feu.
• Surveiller la batterie lors du chargement.
• Ne jamais démonter ni modifier les contacts de la batterie. Ne pas endommager ni percer les cellules de la batterie. Il y a risque d'explosion !
• La batterie Li-Po doit être maintenue hors de portée des enfants.
• Lors de leur élimination, les batteries doivent être vides ou leur capacité de charge doit être nulle. Recouvrir les pôles non protégés de ruban adhésif afin d'éviter les courts-circuits !

Entretien et soin :

• Nettoyer le modèle avec un chiffon propre et humide.
• Protéger le modèle et les piles de tout rayonnement lumineux direct et/ou de toute source de chaleur directe.
• Éviter tout contact de le modèle, la télécommande et le chargeur avec l'eau, sous peine d'endommager ses composants électroniques.
• Contrôler régulièrement les transforma teurs, blocs d'alimentation ou chargeurs utilisés avec le modèle pour s'assurer que les câbles, connecteurs, boîtiers et autres pièces ne présentent aucun dommage. Réparer tout dommage éventuel avant de pouvoir utiliser les appareils à nouveau.

Indications relatives à la batterie du quadrocoptère :

Alimentation : === Puissance nominale : DC 3,7 V / 1,37 Wh Piles : 1 batterie Li-Po rechargeable de 3,7 V (remplaçable) Capacité : 370 mAh

Indications relatives à la batterie, aux piles de la télécommande :

Alimentation : === DC 3 V Piles : 2 piles AAA de 1,5 V (non fournies)

Chargeur :

Courant d'alimentation : DC 5 V Courant de sortie : 4,2 V DC = 500 mA

1 QUADROCOPTÈRE

1A Rotors
1B Capot
1C Train d'atterrissage
1D Objectif

1E Engrenage et arbre de transmission
1F Anneaux de garde
1G Fente pour carte microSD

1H Compartiment de batterie

11 Connecteur de batterie

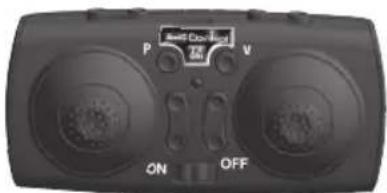

2 TÉLÉCOMMANDE

2A Compensateur d'embardée
2B Commutateur de mode de commande
2C Compensateur de roulis
2D Touche photo
2E Touche vidéo
2F Diode témoin
2G Régulateur de tangage et de roulis

2H Compensateur de tangage
21 Interrupteur ON/OFF
2J Compensateur de poussée
2K Régulateur de poussée et d'embardée
2L Vis de sécurité du compartiment à piles
2M Compartiment à piles

3 INSÉRER LES PILES (TÉLÉCOMMANDE)

3A Pour ouvrir le compartiment à piles, dévisser la vis de sécurité dans le sens antihoraire et ouvrir le capot.

3B Insérer 2 piles de 1,5 V AAA en faisant attention aux indications de polarité à l'intérieur du compartiment.

3C Replacer le couvercleet revisser la vis de sûreté dans le sens horaire.

4 CHARGEMENT DU QUADROCOPTÈRE

Attention : Avant tout chargement et après chaque utilisation, laisser refroidir la batterie et les moteurs pendant 15 à 30 minutes, pour éviter de les endommager. Le processus de chargement doit faire l'objet d'une surveillance permanente. Le chargement doit toujours être effectué sur une surface non inflammable et dans un environnement sécurisé contre les incendies.

• Déconnecter le quadricoptère de la batterie et désactiver la télécommande (4A).
• Retirer la batterie du compartiment de batterie (ne pas tenir le câble !) (4B).
• Brancher le chargeur sur un port USB disponible et connecter la batterie au chargeur (4C). Le chargeur clignote.
• La charge commence automatiquement et doit faire l'objet d'une surveillance permanente. Pendant la charge, le chargeur clignote lentement. (Si la diode clignote rapidement, une erreur s'est produite - interrompre alors immédiatement la charge.) Dès que la charge est terminée, le chargeur reste allumé en permanence.
• Une fois le chargement terminé, déconnecter la batterie du chargeur et le chargeur du port USB.

Un temps de chargement de 70 minutes permet de faire voler le quadrocoptère pendant env. 5-7 minutes.

Avertissement : Normalement, la batterie ne chauffe pas pendant le chargement. Cependant, si elle devient brulante et/ou si vous constatez des changements sur sa surface, le chargement doit être immédiatement interrompu !

La radiocommande peut passer du mode 1 (poussée/embardée sur le levier droit, tangage/roulis sur le levier gauche) au mode 2 (poussée/embardée sur le levier gauche, tangage/roulis sur le levier droit).

Pour ce faire, pousser le commutateur de mode (5A) vers la gauche pour passer U mode 2 (standard). Pousser le commutateur vers la droite pour passer au mode 1 et retourner la radiocommande à 180°.

Important : Commuter uniquement lorsque la radiocommande est éteinte.

6 PRÉPARATION AU DÉMARRAGE

La commande des gaz (régulateur de gauche de la radiocommande) doit être positionnée vers le bas avant la mise sous tension (6A). Ensuite, mettre l'interrupteur ON/OFF de la radiocommande sur la position « ON » et la diode témoin clignote (6B). Placer le quadricoptère au sol la queue dirigée vers vous SANS connecter la batterie ! (6C). Connecter d'abord la batterie à l'aide du câble de raccordement lorsque le quadricoptère se trouve à l'horizontale, par exemple sur une table. En connectant la batterie, ne pas faire bouger le quadricoptère - autrement, le quadricoptère ne volera pas ! (6D). Les diodes du quadricoptère commencent à clignoter. Ne toujours pas faire bouger le quadricoptère tant que les diodes clignotent. Le quadricoptère a besoin de 5 à 10 secondes pour initialiser de gyro et pour établir la connexion avec la télécommande. Dès que les témoins lumineux du quadricoptère s'allument en continu, la connexion à la radiocommande est établie. Pousser à présent la commande des gaz une fois vers l'avant puis la positionner à nouveau sur zéro, la radiocommande émet un son bref et le quadricoptère est prêt à décoller.

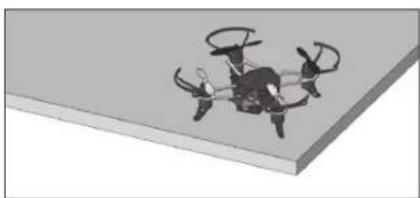

Attention ! Poser quadricoptère impérativement sur une surface horizontale - la position neutre de l'électronique de commande est orientée vers le sol !

7 ÉQUILIBRAGE DE LA COMMANDE

Un réglage correct est la condition de base requise pour un comportement de vol irréprochable du quadrocoptère. La syntonisation est simple, mais nécessite de la patience et du doigté. Veuillez respecter scrupuleusement les consignes suivantes : diriger avec précaution la commande des gaz vers le haut et faire monter le quadrocoptère à une hauteur de 0,5 à 1 mètre environ.

7A Si le quadricoptère se déplace de lui-même, rapidement ou lentement, vers la gauche ou vers la droite ...

pousser graduellement le compensateur de roulis dans la direction opposée.

7B Si le quadricoptère tourne de lui-même sur son axe, rapidement ou lentement, ...

pousser le compensateur d'embardée dans la direction opposée.

7C Si le quadricoptère se déplace de lui-même, rapidement ou lentement, vers l'avant ou vers l'arrière ...

pousser graduellement le compensateur de tangage dans la direction opposée.

7D Si le quadricoptère monte trop rapidement ou lentement ...

pousser graduellement le compensateur de poussée dans la direction opposée.

Réglage de la commande : En appuyant sur le régulateur de poussée et d'embardée (2G), la sensibilité de la radiocommande peut être réglée sur 3 niveaux (Minimum (standard), Moyen et Maximum). La radiocommande émet un son pour Minimum, deux pour Moyen et trois pour Maximum.

Attention ! Sélectionner un niveau supérieur uniquement si vous maîtrisez parfaitement le niveau actuellement réglé !

Minimum (préconfiguré) =	1 x bip
Moyen =	2 x bips
Maximum =	3 x bips

8 PILOTAGE (MODE 2)

Consigne : pour un comportement de vol calme du quadrocoptère, des ajustements infimes au niveau des régulateurs suffisent ! Les indications de direction sont valables en observant le quadrocoptère de l'arrière. Si le quadrocoptère vole en direction du pilote, il doit être piloté dans la direction opposée.

8A Pour décoller ou gagner de l'altitude, diriger légèrement le régulateur de poussée et d'embardée vers l'avant.
8B Diriger le régulateur de poussée et d'embardée vers l'arrière pour atterrir ou réduire l'altitude de vol.
8C Pour voler vers l'avant, pousser avec précaution le régulateur de tangage et de roulis vers l'avant.
8D Pour voler vers l'arrière, diriger légèrement le régulateur de tangage et de roulis vers l'arrière.
8E Pour voler en translation latérale vers la gauche, pousser avec précaution le régulateur de tangage et de roulis vers la gauche.
8F Pour déplacer l'hélicoptère en translation latérale vers la droite, pousser avec précaution le régulateur de tangage et de roulis vers la droite.
8G Pour faire tourner le quadricoptère vers la gauche, diriger le régulateur de poussée et d'embardée vers la gauche.
8H Pour faire tourner le quadricoptère vers la droite, diriger le régulateur de poussée et d'embardée vers la droite.

9 RÉALISER DES LOOPINGS - UNIQUEMENT POUR LES PILOTES CHEVRONNÉS !

Si vous maîtrisez suffisamment votre multicoptère, vous pouvez essayer la fonction de vol acrobatique. Pour ce faire, exercer une brève pression verticale sur le levier de commande droit de la radiocommande (9A).

La prochaine commande déclenche alors un looping vers l'avant/l'arrière ou latéral (9B). S'assurer d'avoir suffisamment d'espace dans toutes les directions (au moins 10 mètres). Veillez également à la hauteur de sécurité – volez au moins à une hauteur de 5 m car votre quadricoptère perd de la hauteur lors de la boucle et doit ensuite être redressé et contrôlé !

Remarque : Noter que les loopings réussissent mieux lorsque l'accumulateur est complètement chargé.

10 FONCTION CAMÉRA

Le quadricoptère est équipé d'une caméra pour prendre des photos et enregistrer des vidéos et d'une fente pour cartes MicroSD.

Veuillez déconnecter le quadricoptère de la batterie avant d'introduire ou de retirer une carte MicroSD.

Si la carte MicroSD est bien introduite, le quadricoptère raccordé correctement et connecté à la radiocommande, une diode bleue s'allume alors au-dessus de la fente de la carte (10A).

Photos : Appuyer sur la touche photo pour prendre une photo. La radiocommande émet un son bref et la diode située au-dessus de la fente de la carte MicroSD s'allume brièvement en rouge (10B).

Vidéos : Appuyer sur la touche vidéo pour enregistrer une vidéo. La radiocommande émet un son prolongé et la diode située au-dessus de la fente de la carte MicroSD clignote brièvement en rouge. Appuyer à nouveau sur la touche vidéo pour terminer l'enregistrement (10C).

Remarque : Pendant l'enregistrement, vous ne pouvez pas prendre de photos.

CONSIGNES DE SÉCURITÉ

CONSEILS GÉNÉRAUX DE VOL :

• Toujours poser le quadrocoptère sur une surface plane. Une surface inclinée peut éventuellement avoir un effet négatif sur le décollage du quadrocoptère.
• Toujours manipuler les régulateurs lentement et délicatement.
• Toujours garder les yeux fixés sur le quadrocoptère, ne pas regarder la télécommande !
• Légèrement redescendre la commande des gaz vers le bas, dès que le quadro coptère quitte le sol. Ajuster la commande des gaz pour maintenir une même altitude de vol.
• Si le quadrocoptère perd de l'altitude, diriger légèrement la commande des gaz vers le haut.

• Si le quadrocoptère gagne de l'altitude, diriger légèrement la commande des gaz vers le bas.

• Pour prendre un virage, il suffit souvent d'effleurer la commande de déplacement dans la direction souhaitée. Lors des premiers essais de vol, les pilotes ont tendance à piloter le quadrocoptère de manière brusque. Les régulateurs doivent toujours être manipulés avec lenteur et délicatesse. Éviter absolument tout mouvement brusque ou saccadé.

• Après le réglage de l'appareil, les débutants doivent tout d'abord tenter de maîtriser la commande des gaz. Au début, le quadrocoptère ne doit pas forcément voler tout droit ; il est beaucoup plus important d'arriver à le maintenir à une hauteur constante d'environ un mètre, par effleurement répété de la commande des gaz. Ce n'est qu'ensuite que vous pourrez vous exercer à diriger le quadrocoptère vers la gauche ou vers la droite.

ÉTAT DE LA BATTERIE :

- Si la batterie est presque déchargée, les diodes du modèle commencent à clignoter. Atterrir immédiatement pour éviter la chute de l'appareil.

ATTENTION !

Les vols d'aéronefs ou d'hélicoptères de modélisme en extérieur sont soumis à une assurance obligatoire depuis 2005. Veuillez contacter votre assureur pour qu'il inclue vos anciens et nouveaux appareils dans votre assurance responsabilité civile. Demandez une confirmation écrite et conservez-la en lieu sûr. Autrement, la société DMFV propose une adhésion d'essai gratuite sur Internet (www.dmfv.aero), comprenantl'assurance.

11 MONTAGE DES PROTECTIONS D'HELICES

Pour protéger les hélices de dégâts en cas de crash, fixez les protections d'hélices avant de voler.

1. Sortez avec précaution l'hélice à l'aide d'un tournevis plat.

NOTE : Faites un moteur à la fois, ainsi, vous ne mélangerez pas les hélices par mégarde.

1. Enfoncez la protection en place.

2. Enfoncez l'hélice sur le moteur pour qu'elle soit serrée sur l'axe.

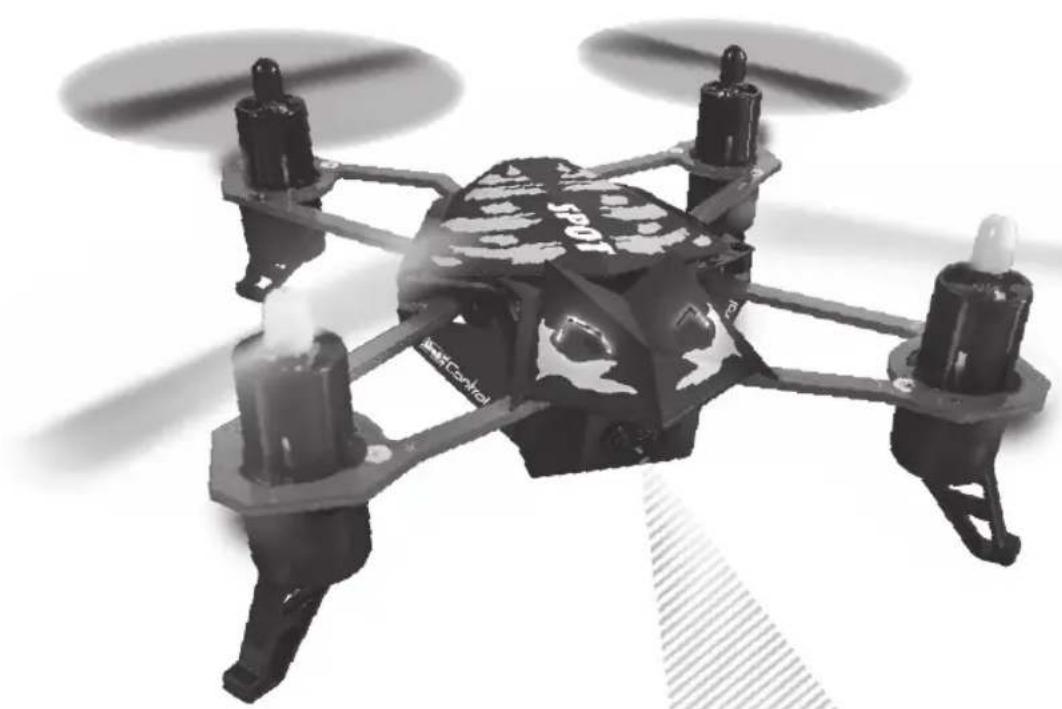

12 CHANGEMENT DES HÉLICES

Avant le montage, veillez à ne pas intervertir les hélices. Le quadricoptère dispose de 4 hélices différentes qui se distinguent par leur couleur et leur sens de rotation. Si les hélices sont montées dans le mauvais sens, le multicoptère ne peut pas voler.

12A Soulever l'hélice délicatement à l'aide d'un tournevis.

12B Positionner la nouvelle hélice sur l'axe du moteur.

12C Disposition incorrecte des hélices :

avant gauche blanc A

avant droit blanc B

arrière gauche noir B

arrière droit noir A

Problème : Le quadricoptère ne réagit pas aux instructions de commande.

Solution : Recharger ou remplacer la batterie du quadricoptère. Éteindre puis rallumer la radiocommande et le modèle (voir le point 5, démarrage). S'assurer que la batterie est complètement rechargée.

Problème : La diode rouge de la radiocommande clignote.

Solution : Remplacer les piles AAA de la radiocommande.

Problème : Le modèle n'effectue plus de loopings.

Solution : La charge de la batterie est trop faible.

Problème : Le modèle ne reste pas en position horizontale dans l'air.

Solution : Tension de batterie trop faible - recharger ! Éteindre puis rallumer le modèle et la radiocommande. Atterrir, attendre 3 secondes puis redémarrer.

Problème : Le modèle ne décolle pas.

Solution : Les hélices ne sont pas montées à la bonne position. Suivre les instructions du chapitre 12 « Remplacement des hélices ». S'assurer que la batterie est complètement rechargée.

Problème : Le modèle vacille dans l'air.

Solution : Vérifier si le capot de la cabine, les moteurs et les hélices ne présentent aucun dommage.

Problème : Le modèle fait un tonneau au décollage.

Solution : Vérifier que les hélices sont montées dans le bon sens, voir chapitre 12. Calibrer à nouveau le gyro du modèle - chapitre 6

Problème : Le modèle dérive fortement ou s'éloigne dans une direction.

Solution : Calibrer à nouveau le gyro du modèle - chapitre 6

Vous trouverez d'autres conseils sur notre site Internet www.revell-control.de.

Vous trouverez nos modalités de commande, nos conseils d'échange pour les pièces détachées et bien d'autres informations utiles concernant tous les modèles de Revell Control sur www.revell-control.de.

BELANGRIJKE KENMERKEN

Camera-quadrocopter:

- Camera met hoge resolutie (foto's 1280x960 pixels, video 720x480 pixels)

• Utilisez la plus faible sensibilité (par défaut) pour vos premiers vols.
• Armez les moteurs en montant doucement les gaz jusqu'à ce que vous entendiez un "bip" et rebaissez les gaz jusqu'à ce que vous entendiez un autre "Bip". Note: Les moteurs ne tournent pas durant l'opération d'armement.
• Montez les gaz doucement jusqu'à ce que le Spot décolle.
• Les gaz sont très sensibles ! Faites de petits mouvements jusqu'à ce que vous soyez habitué à les doser.

D Setzen Sie den Propeller zurück auf die Motorwelle.
GB Push the prop onto the molor so it is light on the shaft.
F Enfoncez l'hélice sur le moteur pour qu'elle soit serrée sur l'axe.

NL BELANGRIJK!
