USER MANUAL

V 01.07

Inhalt

Table of contents

Contenuto

Elica di ricambio, Anelli di protezione

Micro scheda SD (2GB), dispositivo di lettura scheda USB

Bedienungsanleitung

Operating manual

Mode d'emploi

Gebruiksaanwijzing

Istruzioni per l'uso

1

1A 1B 1C 1D 1E

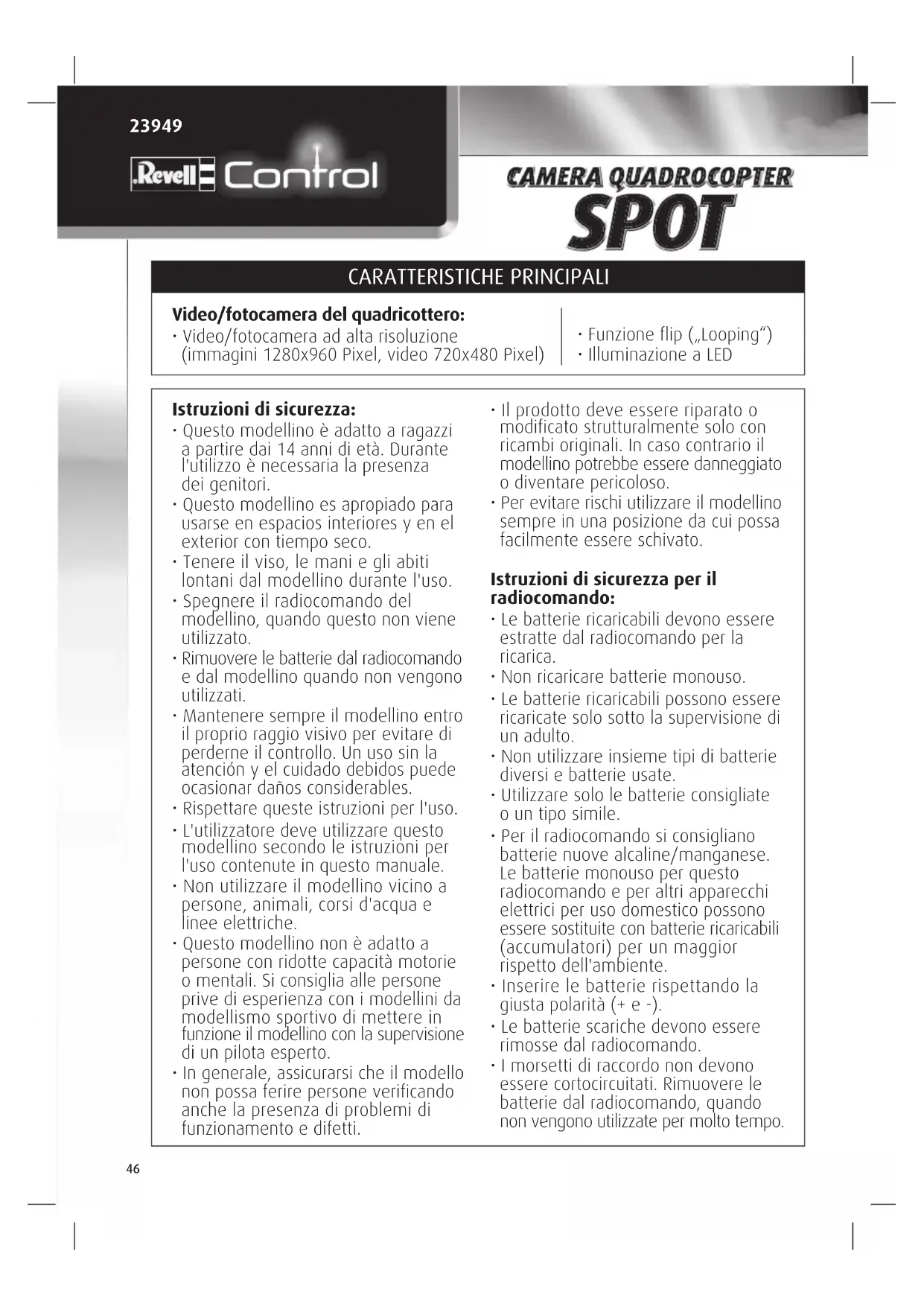

Video/fotocamera del quadricottero:

• Video/fotocamera ad alta risoluzione (immagini 1280x960 Pixel, video 720x480 Pixel)

- Funzione flip („Looping“)

- Illuminazione a LED

Istruzioni di sicurezza:

- Questo modellino è adatto a ragazzi a partire dai 14 anni di età. Durante l'utilizzo è necessaria la presenza dei genitori.

- Tenere il viso, le mani e gli abiti lontani dal modellino durante l'uso.

- Spegnere il radiocomando del modellino, quando questo non viene utilizzato.

- Rimuovere le batterie dal radiocomando e dal modellino quando non vengono utilizzati.

- Mantenere sempre il modellino entro il proprio raggio visivo per evitare di perderne il controllo. Un uso sin la atención y el cuidado debidos puede ocasionar daños considerables.

- Rispettare queste istruzioni per l'uso.

• L'utilizzatore deve utilizzare questo modellino secondo le istruzioni per l'uso contenute in questo manuale.

- Non utilizzare il modellino vicino a persone, animali, corsi d'acqua e linee elettriche.

- Questo modellino non è adatto a persone con ridotte capacità motorie o mentali. Si consiglia alle persone prive di esperienza con i modellini da modellismo sportivo di mettere in funzione il modellino con la supervisione di un pilota esperto.

- In generale, assicurarsi che il modello non possa ferire persone verificando anche la presenza di problemi di funzionamento e difetti.

- Il prodotto deve essere riparato o modificato strutturalmente solo con ricambi originali. In caso contrario il modellino potrebbe essere danneggiato o diventare pericoloso.

- Per evitare rischi utilizzare il modellino sempre in una posizione da cui possa facilmente essere schivato.

Istruzioni di sicurezza per il radiocomando:

- Le batterie ricaricabili devono essere estratte dal radiocomando per la ricarica.

• Non ricaricare batterie monouso.

- Le batterie ricaricabili possono essere ricaricate solo sotto la supervisione di un adulto.

- Non utilizzare insieme tipi di batterie diversi e batterie usate.

- Utilizzare solo le batterie consigliate o un tipo simile.

- Per il radiocomando si consigliano batterie nuove alcaline/manganese. Le batterie monouso per questo radiocomando e per altri apparecchi elettrici per uso domestico possono essere sostituite con batterie ricaricabili (accumulatori) per un maggior rispetto dell'ambiente.

- Inserire le batterie rispettando la giusta polarità (+ e -).

- Le batterie scariche devono essere rimosse dal radiocomando.

• I morsetti di raccordo non devono essere cortocircuitati. Rimuovere le batterie dal radiocomando, quando non vengono utilizzate per molto tempo.

- Se improvvisamente il radiocomando smette di funzionare, inserire nuove batterie e/o ricaricarle.

Avvertenze di sicurezza sul caricabatterie:

1. Non ricaricare batterie monouso.
2. Questo caricabatterie non è adatto a persone (incluso bambini) con ridotte capacità motorie o mentali, oppure con scarsa conoscenza ed esperienza con i caricabatterie, salvo non sorvegliati o guidati da un adulto esperto.
3. I bambini devono essere controllati, il caricabatterie non è un giocattolo!
4. Il caricatore per le batterie LiPo è studiato appositamente per ricaricare le batterie del modellino. Utilizzare il caricatore solo per caricare le batterie del modellino, non per altri tipi di batterie.

Il modellino è dotato do una batteria LiPo. Rispettare le seguenti indicazioni di sicurezza:

• Non gettare mai le batterie LiPo nel fuoco e tenere lontano da fonti di calore.
- Per caricare le batterie, utilizzare il cavo USB fornito nella confezione. L'utilizzo di un altro caricabatterie può portare a danni permanenti alle batterie e alle parti adiacenti e causare lesioni fisiche alle persone!
- Non utilizzare mai un caricabatterie per batterie di tipo NiCd-/NiMH!
- Per l'operazione di caricamento assicurarsi di avere sempre una base resistente al fuoco, in un ambiente tutelato dal pericolo di incendi.
- Non lasciare le batterie incustodite durante la ricarica.
- Non smontare o modificare i contatti delle batterie. Non danneggiare o perforare le celle della batteria. Vi è il rischio di esplosione!
- Tenere la batteria LiPo lontana dalla portata dei bambini.
- Scaricare le batterie per lo smaltimento e/o attendere che si siano esaurite. Coprire i poli liberi con nastro adesivo per evitare cortocircuiti!

Cura e manutenzione:

• Pulire il modellino solo con un panno umido pulito!
• Proteggere il modellino e le batterie dall'esposizione diretta alla luce solare e/o dall'effetto diretto del calore.
• Non esporre il modellino, il radiocomando e il caricatore all'umidità poiché questo potrebbe comportare danni all'elettronica.
• Controllare regolarmente qualsiasi danno presente su cavi, connettori, alloggiamenti e altri componenti appartenenti a trasformatori, alimenta tori o caricabatterie utilizzati insieme al modellino, ed eventualmente ripararli prima che i dispositivi vengano utilizzati.

Requisiti delle batterie per il quadrocottero:

Alimentazione: == Potenza nominale: DC 3,7 V / 1,37 Wh Batterie: 1 x 3,7 V batteria LiPo ricaricabile (sostituibili) Capacità: 370 mAh

Requisiti per batterie monouso/ ricaricabili del radiocomando:

Alimentazione: = DC 3 V Batterie: 2 x 1,5 V "AAA" (non fornite)

Caricabatteria:

Ingresso: DC 5 V; Uscita: DC 4,2 V = 500 mA

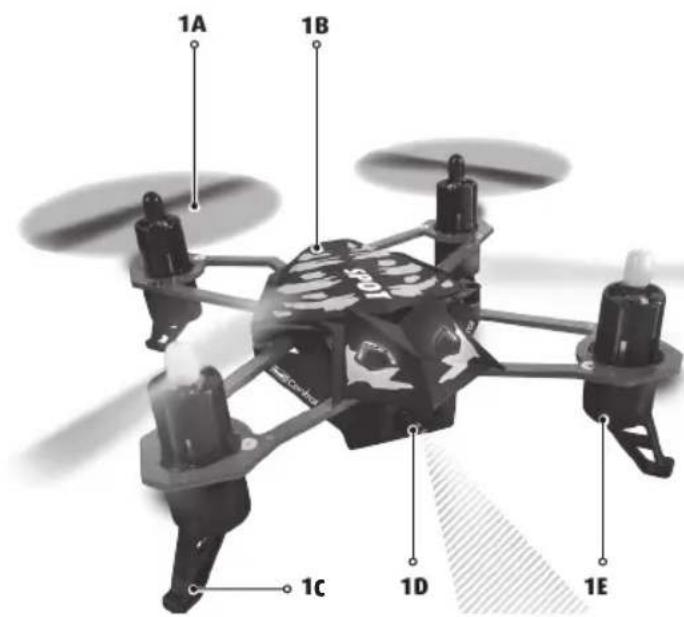

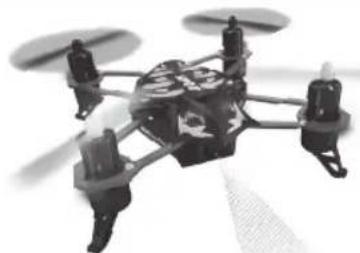

1 QUADROCOTTERO

1A Rotori

1B Calotta

1C Piede di atterraggio

1D Obiettivo

1E Cambio e albero motore

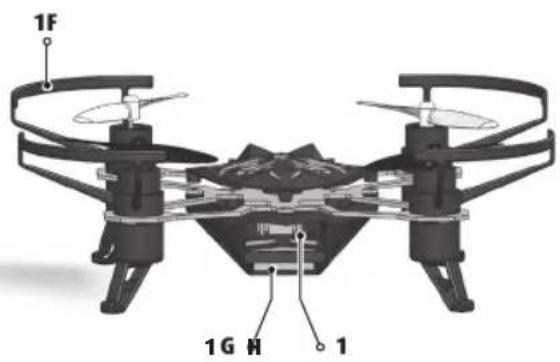

1F Anelli di protezione

1G Slot microscheda SD

1H Vano batteria

11 Connettore batteria

2 RADIOCOMANDO

2A Compensazione imbardata

2B Commutatore modalità di comando

2C Compensazione rollio

2D Tasto foto

2E Tasto video

2F LED di alimentazione

2G Regolatore beccheggio e rollio

2H Compensazione beccheggio

21 Interruttore ON/OFF

2J Compensazione accelerazione

2K Regolatore per accelerazione e imbardata

2L Vite di fissaggio vano batterie

2M Vano batterie

3 INSERIRE LE BATTERIE (RADIOCOMANDO)

3A Per aprire il vano batterie svitare la vite di fissaggio in senso antiorario e aprire lo sportellino.

3B Inserire 2 batterie x 1,5 V AAA e prestare attenzione alle indicazioni di polarità, come indicato nel vano batterie.

3C Riposizionare il coperchio e riserrare la vite di fissaggio in senso orario.

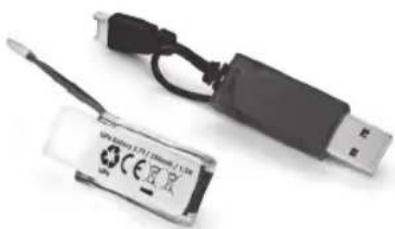

4 CARICAMENTO DEL QUADROCOTTERO

Attenzione: Prima del caricamento e dopo ogni volo lasciar raffreddare la batteria e i motori ca. 10 a 15 minuti, altrimenti si possono danneggiare. Controllare costantemente l'operazione di caricamento. Per l'operazione di caricamento assicurarsi di avere sempre una base resistente al fuoco, in un ambiente tutelato dal pericolo di incendi.

• Scollegare la batteria del quadricottero e spegnere il radiocomando (4A).
• Togliere la batteria dall'apposito vano (non tenerla attaccata al cavo!) (4B).
• Collegare il caricabatterie ad una presa USB libera e collegare la batteria al caricabatterie (4C). Il caricabatterie lampeggia.
• L'operazione di caricamento inizia automaticamente e deve essere controllata costantemente. Durante il caricamento il caricabatterie lampeggia lentamente. (In caso di lampeggio veloce vi un guasto - interrompere subito il caricamento.) Una volta completato il caricamento, il caricabatterie passa a luce fissa.
• Scollegare le batterie dal caricabatterie a caricamento eseguito e scollegare il caricabatterie dalla porta USB.

Dopo un tempo di ricarica di 70 minuti il quadrocottero può rimanere in volo ca. 5-7 minuti.

Avvertenza: Solitamente la batteria non si riscalda durante la ricarica. Se dovesse rovente e/o se si presentano variazioni della superficie, interrompere immediatamente la ricarica!

5 COMMUTATORE MODALITA' 1 E 2

Il radiocomando può essere commutato dalla modalità 1 (beccheggio/rollio sulla leva di comando destra, beccheggio/rollio sulla leva di comando sinistrà) alla modalità 2 (accelerazione/imbardata sulla leva di comando destra).

A tal fine spostare il commutatore di modalità (5A) alla modalità 2 a sinistra (standard). Spostare l'interruttore per la modalità 1 a destra e girare il radiocomando di 180°.

Importante: Commutare solo con il radiocomando spento.

6 PREPARAZIONE DELL'AVVIO

Il regolatore di accelerazione (regolatore sinistro del radiocomando) deve essere rivolto verso il basso prima dell'attivazione (6A). Successivamente posizionare l'interruttore ON/OFF del radiocomando su „ON“, il LED Power lampeggia (6B) Posare il quadricottero sul terreno in modo che la coda punti nella propria direzione SENZA collegare la batteria! (6C). Collegare il cavo della batteria con il cavo di collegamento, quando il quadricottero è orizzontale ad es. su un tavolo o simile. Durante il collegamento della batteria non spostare il quadricottero - altrimenti poi questo non vola! (6D). Ora i LED sul quadricottero iniziano a lampeggiare. Non spostare ancora il quadricottero, finché i LED lampeggiano. Il quadricottero necessita di ca. 5-10 secondi per inizializzare il giroscopio e instaurare il collegamento con il radiocomando. Quando i LED del quadricottero passano a rosso fisso, la connessione al radiocomando è instaurata. Spostare completamente il regolatore di accelerazione una volta in avanti e di nuovo indietro, il radiocomando emette un suono acustico e il quadricottero è pronto per l'avvio.

Attenzione! Collocare il quadricottero necessariamente su una superficie orizzontale - il sistema elettronico di comando allinea la sua posizione neutrale sul terreno!

7 COMPENSAZIONE DEI COMANDI

Una corretta compensazione è il requisito di base per un corretto utilizzo del quadrocottero. La regolazione è semplice ma richiede pazienza e sensibilità. Seguire le indicazioni seguenti: Spostare il regolatore di accelerazione con attenzione verso l'alto e far sollevare il quadrocottero di ca. 0,5-1 m.

7A Se il quadricottero si muove velocemente o lentamente in autonomia a destra o sinistra ...

spingere gradualmente la compensazione rollio nella direzione opposta.

7B Se il quadricottero gira lentamente o velocemente in autonomia intorno al suo asse ...

spingere gradualmente la compensazione imbardata nella direzione opposta.

7C Se il quadricottero si muove velocemente o lentamente in autonomia in avanti o indietro ...

spingere gradualmente la compensazione beccheggio nella direzione opposta.

7D Se il quadricottero si solleva troppo velocemente o lentamente ...

spingere gradualmente la compensazione accelerazione nella direzione opposta.

Regolazione dei comandi: Premendo il regolatore per accelerazione e imbardata (2g) si regola la sensibilità del dispositivo di controllo in 3 livelli (minimo (standard), medio e massimo). Il radiocomando emette un suono una volta per il minimo, due volte per il medio e tre volte per il massimo.

Attenzione! Una volta ottenuta una certa padronanza, passare ad un livello superiore!

Minimo (preregolato) =	1 x beep
Medio	2 x beep=
Valore massimo =	3 x beep

8 COMANDI DI VOLO (MODE 2)

Suggerimento: Per una guida sicura del quadrocottero sono normalmente necessarie delle correzioni minime sui regolatori! Le indicazioni di direzione sono valide, guardando il quadrocottero dalla parte posteriore. Se il quadrocottero vola al di sopra dei piloti, deve essere comandato nella direzione opposta.

8A Per iniziare o raggiungere un'altezza di volo, spostare in avanti il regolatore di corsa e rotazione.
8B Per atterrare o volare basso, spostare il regolatore di accelerazione/imbardata all'indietro.
8C Per volare in avanti, spostare con attenzione in avanti il regolatore per beccheggio e rollio.
8D Per volare indietro, spostare il regolatore di beccheggio e rollio con cautela indietro.
8E Per volare a sinistra, spostare il regolatore per beccheggio e rollio con cautela a sinistra.
8F Per volare a destra, spostare il regolatore per beccheggio e rollio con cautela a destra.
8G Per virare il quadricottero a sinistra, spostare verso sinistra il regolatore di accelerazione e imbardata.
8H Per virare il quadricottero a destra, spostare con attenzione verso destra il regolatore di accelerazione e imbardata.

9 VOLO LOOPING - SOLO PER ESPERTI!

Se si possiede una grande padronanza del quadricottero, ci si potrà avventurare con la funzione di volo acrobatico. Premere una volta brevemente sulla leva di comando destra del radiocomando (9A).

Ora con la prossima immissione del comando avviene un altro looping in avanti/indietro o lateralmente (9B). Assicurarsi che ci sia spazio sufficiente in ogni direzione (almeno 10 metri). Prestare attenzione inoltre al livello di sicurezza - volare ad almeno 5 metri di altezza, poiché il quadricottero durante il capovolgimento perde quota, e deve quindi essere recuperato e controllato!

Attenzione: il loop migliora se le batterie sono ancora ben cariche!

10 FUNZIONE VIDEOCAMERA

Il quadricottero esegue foto e video tramite una video/fotocamera e dispone di una slot per microschede SD.

Staccare il quadricottero dalla batteria prima di inserire o togliere una microscheda SD.

Se la microscheda SD è stata inserita correttamente e collegata al radiocomando, tramite la slot per schede si accende un LED blu (10A).

Foto: Premere il tasto foto per eseguire una foto. Il radiocomando emette un breve segnale acustico e tramite la slot per microscheda SD, il LED si accendere brevemente in rosso (10B).

Video: Premere il tasto video per registrare una video. Il radiocomando emette un lungo segnale acustico e tramite la slot per microscheda SD, il LED lampeggia in rosso. Premere il tasto video ancora una volta per terminare la registrazione (10C).

Suggerimento: Durante la registrazione video possono essere scattate delle foto.

INDICAZIONI PER UN VOLO SICURO

CONSIGLI GENERALI DI VOLO:

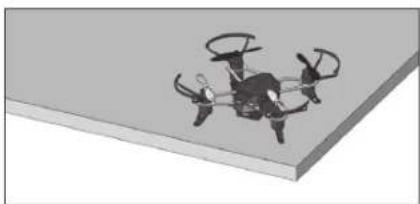

• Posizionare sempre il quadrocottero su una superficie piana. Una superficie irregolare può influenzare negativamente l'avvio del quadrocottero.
• Spostare sempre il regolatore di controllo lentamente e con attenzione.
• Mantenere sempre il quadrocottero entro il proprio raggio visivo e non guardare il radiocomando!
• Spostare leggermente il regolatore di corsa verso il basso appena il quadrocottero si solleva dal terreno. Per mantenere l'altezza di volo, adeguare la regolazione del regolatore di accelerazione.
• Se il quadrocottero scende, spostare il regolatore di corsa di nuovo verso l'alto.

• Se il quadrocottero sale, spostare il regolatore di corsa verso il basso.

• Per effettuare una curva in volo, basta semplicemente ruotare leggermente il regolatore nella direzione corrispondente. Nei primi utilizzi si è portati spesso ad utilizzare il quadrocottero con eccessivo impeto. Spostare sempre il regolatore di comando lentamente e con attenzione. Mai velocemente o all'indietro.

• Dopo la compensazione i principianti dovrebbero cercare di prendere confidenza con il regolatore di corsa. All'inizio, il quadrocottero non deve volare necessariamente dritto, è meglio procedere con tocchi leggeri sul regolatore di accelerazione per mantenere un'altezza costante a circa un metro da terra. Inizialmente è necessario imparare a comandare il quadrocottero per virare a destra e/o sinistra.

STATO DELLA BATTERIA:

- Se la batteria diventa scarica, i LED sul modellino iniziano a lampeggiare. Atterrare subito per non precipitare.

ATTENZIONE!

Per modelli di aerei ed elicotteri per volo in esterni dal 2005 è obbligatoria l'assicurazione. Informatevi presso il vostro assicuratore e accertatevi che l'assicurazione copra i modelli nuovi e quelli già in vostro possesso. Fatevi consegnare questa conferma per iscritto e conservatela. In alternativa è possibile richiedere una iscrizione di prova gratuita alla DMFV via Internet su www.dmfv.aero incl. assicurazione.

11 MONTAGGIO DELLA PROTEZIONE ELICHE

Per proteggere le eliche da danni in caso di collisione, prima del volo montare la relativa protezione.

1. Sollevare con attenzione le eliche con un cacciavite.
   AVVISO: Intervenire sempre su un motore alla volta, in modo che le quattro diverse eliche non vengano scambiate.
2. Montare la protezione éliche sul motore dall'alto.
3. Rimontare le eliche sull'albero motore.

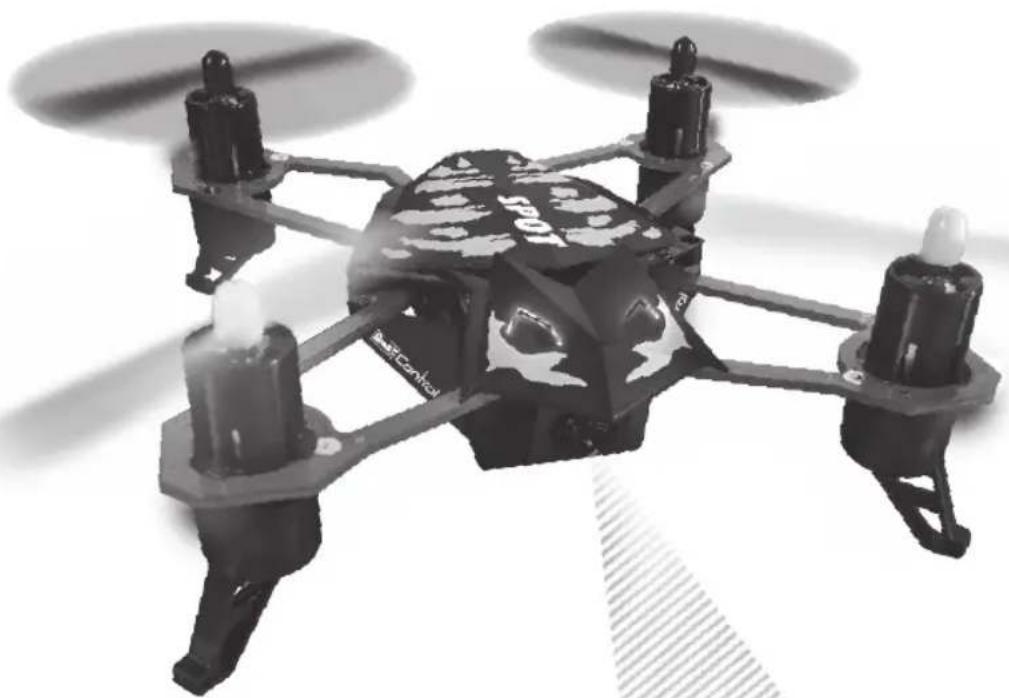

12 SOSTITUZIONE DELLE ELICHE

Prima del montaggio assicurarsi di non invertire le eliche. Il quadricottero ha quattro eliche diverse, che si differenziano per colore e senso di rotazione. Se l'elica è montata invertita, l'elicottero non volerà.

12A Sollevare con attenzione le eliche con un cacciavite.
12B Rimontare le eliche sull'albero motore.
12C Disposizione delle eliche:

anteriore sinistra bianca A

posteriore sinistra nera B

anteriore destra bianca B

posteriore destra nera A

ELIMINAZIONE DEI GUASTI

Problema: Il quadricottero non reagisce al comando.

Soluzione: Caricare o sostituire la batteria del quadricottero. Riazionare il radio- comando e il modellino (vedere 5 Preparazione all'avvio). Assicurarsi che la batteria sia completamente carica.

Problema: Il LED rosso sul radiocomando lampeggia.

Soluzione: Sostituire le batterie AAA del radiocomando.

Problema: Il modellino non esegue alcun loop.

Soluzione: La carica della batteria è scarsa.

Problema: Il modellino non rimane orizzontale in volo.

Soluzione: Alimentazione della batteria troppo scarsa – caricare! Disinserire e reinserire il modellino e il radiocomando. Caricare, attendere 3 secondi e riavviare.

Problema: Il modellino non sale.

Soluzione: Le eliche non sono montate in posizione corretta. Vedere il capitolo 12 „Sostituzione delle eliche“. Assicurarsi che la batteria sia completamente carica.

Problema: Il modellino barcolla in volo.

Soluzione: Controllare se la calotta della cabina, i motori e le eliche sono danneggiati.

Problema: Il modellino si capovolge durante l'avvio.

Soluzione: Controllare il corretto montaggio delle eliche, vedere il capitolo 12. Ricalibrare il giroscopio nel modellino - capitolo 6

Problema: Il modellino tende o vola fortemente in una direzione

Soluzione: Ricalibrare il giroscopio nel modellino - capitolo 6

Per ulteriori suggerimenti visitare il sito internet www.revell-control.de.

ISTRUZIONI DI MANUTENZIONE

Per informazioni sugli ordini e consigli su come sostituire i pezzi di ricambio, nonché altre informazioni utili su tutti i modelli Revell Control consultate il sito www.revell-control.de.

www.revell-control.de

• Per il primo volo eseguite il livello di difficoltà più basso del radiocomando (preimpostato).
• Inserile i motori, mentre spostale lentamente fino in fondo la leva di accelerazione, finché non si sente un „beep“, e poi di nuovo completamente indietro, finché si sente un altro „beep“. Suggerimento: i motori non funzionano durante l'inserimento.
• Spostate lentamente la leva di accelerazione, finché lo spot si solleva.
• La leva di accelerazione è molto sensibile! Comandare ora con piccoli step, finché si prende confidenza con il radiocomando.
