MANUAL DE USUARIO Spot Revell

Legislación sobre residuos eléctricos:

cuando el producto alcance el final de su vida útil saque todas las baterías y deséchelas en el contenedor de recogida selectiva apropiado. Deseche los aparatos eléctricos fuera de uso en el punto limpio destinado para ello en su municipio. Deseche las demás piezas en la basura normal. ¡Gracias por su colaboración!

Atención: peligro por generación de calor y piezas en movimiento durante el funcionamiento. Es necesaria la supervisión por parte de un adulto.

Revell GmbH declara que este producto cumple los requisitos esenciales y cualesquiera otras disposiciones aplicables o exi gibles de la Directiva 1999/5/CE. La declaración de conformidad puede consultarse en www.revell-control.de.

Hélices de recambio, Anillos de protección

Cargador y la batería

Manual de instrucciones

Cámara del quadrocóptero:

- Cámara de alta resolución (fotografía: 1280 x 960 píxeles, vídeo 720 x 480 píxeles)

- Con función looping

- Iluminación LED

Instrucciones de seguridad:

- Este modelo está recomendado para mayores de 14 años. Durante su uso será necesaria la supervisión por parte de un adulto.

- Este modelo es apropiado para usarse en espacios interiores y en el exterior con tiempo seco.

- Durante el funcionamiento se deben mantener alejadas las manos, la cara y prendas de vestir holgadas del modelo.

- Apague la emisora y el modelo cuando no los esté usando.

- Saque las baterías de la emisora y el modelo cuando no los esté usando.

- No pierda en ningún momento de vista el modelo para no perder el control sobre el mismo. Un uso sin la atención y el cuidado debidos puede ocasionar daños considerables.

- Guarde este manual para referencias futuras.

- Solo se permite usar este modelo según las instrucciones detalladas en este manual.

- No vuele el modelo cerca de personas, animales, zonas acuáticas ni conducciones eléctricas.

- Este modelo no es adecuado para personas con limitaciones físicas o mentales. Recomendamos que las personas sin experiencia previa con modelos de radio control cuenten con la ayuda de un piloto experimentado la primera vez que pongan en marcha el modelo.

- Por norma se debe prestar atención a que no exista el riesgo de provocar lesiones personales incluso en caso de fallos de funcionamiento o defectos.

• El producto solo se puede modificar o reparar con piezas originales autorizadas. En caso contrario el modelo podría resultar dañado o entrañar algún peligro.
• El modelo se debe utilizar siempre desde una posición que permita apartarse rapidamente en caso necesario con el fin de evitar riesgos.

Instrucciones de seguridad relativas a la emisora:

• Las baterías recargables deben sacarse de la emisora antes de cargarlas.
• Las baterías no recargables (pilas) no se deben recargar.
• Las baterías recargables solo deben recargarse bajo la supervisión de un adulto.
• No se deben utilizar baterías de distinto tipo, ni tampoco mezclar baterías nuevas y usadas.
• Solo está permitido utilizar las baterías recomendadas o unas equivalentes.
• Recomendamos usar pilas alcalinas nuevas para la emisora. Las pilas no recargables que se utilizan en esta emisora y otros aparatos eléctricos pueden sustituirse por baterías recargables respetuosas con el medio ambiente.
• Las baterías deben colocarse respetando la polaridad (+ y -).
• Las baterías descargadas deben sacarse de la emisora.
• Bajo ninguna circunstancia se deben cortocircuitar los contactos. Saque las baterías de la emisora cuando no vaya

a utilizarse durante un periodo de tiempo prolongado.

- En cuanto la emisora deje de funcionar de forma fiable se deben cambiar las pilas o recargar las baterías.

Instrucciones de seguridad relativas al cargador

1. Las baterías no recargables (pilas) no se deben recargar.
2. Este cargador no es adecuado para personas (niños incluidos) con limitaciones físicas o mentales, o cuyos conocimientos o experiencia en el manejo de cargadores sea insuficiente, salvo que estén supervisados o hayan recibido las instrucciones pertinentes por parte de un adulto responsable.
3. Los niños no deben utilizar en ningún caso el cargador sin supervisión adulta. ¡El cargador no es un juguete!
4. El cargador para la batería LiPo se ha diseñado especialmente para cargar la batería de este modelo. Utilice el cargador solo para cargar la batería de este modelo, no lo utilice para otras baterías.

El modelo está equipado con una batería LiPo recargable. Es necesario tener en cuenta las siguientes instrucciones de seguridad:

• Bajo ninguna circunstancia se deben arrojar las baterías LiPo al fuego ni guardarlas en lugares con temperaturas elevadas.
• Para cargar las baterías solo se debe utilizar el cargador suministrado. La utilización de un cargador distinto puede provocar daños permanentes en la batería y componentes próximos, aparte de lesiones personales.
• Bajo ninguna circunstancia se debe utilizar un cargador de baterías de NiCd/NiMH.
• El proceso de carga se debe realizar siempre sobre una superficie ignífuga y un entorno seguro contra incendios.
• La batería no debe dejarse desatendida durante el proceso de carga.
• Bajo ninguna circunstancia se deben desmontar o modificar los contactos

de la batería. Las celdas de la batería no se deben dañar ni perforar. Existe el riesgo de explosión.

• La batería LiPo debe mantenerse alejada del alcance de los niños.
• Las baterías deben estar descargadas, o su capacidad agotada, antes de poder desecharlas. Cubra los contactos descubiertos con cinta aislante para evitar cortocircuitos.

Mantenimiento y cuidados:

• Utilice solo un paño limpio y húmedo para limpiar el modelo.
• No exponga el modelo ni las baterías directamente a la luz solar ni fuentes de calor.
• El modelo, la emisora ni el cargador no debe entrar en contacto con agua, ya que en caso contrario podría resultar dañada la electrónica.
• Es necesario comprobar periódicamente si el cableado, los conectores, las carcasas y otras piezas de los transformadores, los adaptadores de red o los cargadores, que se suministran junto con los modelos, presentan daños. En caso de que se detecte algún daño, este deberá rectificarse antes de que los aparatos en cuestión puedan seguir usándose.

Especificaciones de la batería del quadrocóptero

Alimentación: ---
Potencia nominal: DC 3,7 V / 1,37 Wh
Baterías: 1 batería LiPo recargable de 3,7 V (intercambiable)
Capacidad: 370 mAh

Especificaciones de la batería de la emisora

Alimentación: === 3 V DC

Baterías: 2 x 1,5 V „AAA" (no incluidas)

Cargador:

Entrada: DC 5 V

Salida: 4,2 V DC =500 mA

1 QUADROCÓPTERO

1A Rotores
1B Cúpula
1C Pata de aterrizaje
1D Objetivo

1E Engranaje y eje de transmisión
1F Anillos de protección
1G Ranura de tarjeta microSD

1H Compartimento de baterías
11 Conector de batería

2 EMISORA

2A Trimado de guiñada
2B Selector de modo de control
2C Trimado de alabeo
2D Botón para foto
2E Botón para vídeo
2F LED de estado
2G Palanca de cabeceo y alabeo
2H Trimado de cabeceo

21 Interruptor ON/OFF
2J Trimado de gas
2K Palanca de gas y guiñada
2L Tornillo de fijación del compartimento de baterías
2M Compartimento de baterías

3 COLOCACIÓN DE LAS BATERÍAS (EMISORA)

3A Afloje el tornillo de fijación girando en el sentido contrario a las agujas del reloj y retire la tapa para abrir el compartimento de baterías.

3B Coloque 2 baterías AAA de 1,5 V prestando atención a las indicaciones de polaridad en el compartimento de baterías.

3C Coloque la tapa y enrosque el tornillo de fijación aderechas.

4 CARGA DEL QUADROCÓPTERO

Atención: antes de cargar la batería y después de cada uso es necesario que la batería y los motores se enfríen durante 15-30 minutos, ya que en caso contrario podrían resultar dañados. El proceso de carga se debe supervisar siempre. El proceso de carga se debe realizar siempre sobre una superficie ignífuga y un entorno seguro contra incendios.

• Desconecte el quadrocóptero de la batería y apague la emisora (4A).
• Saque la batería del compartimento (no tire del cable) (4B).
• Enchufe el cargador a un puerto USB y conéctele la batería (4C). El cargador parpadea.
• El proceso de carga comienza automáticamente y debe supervisarse continuamente. Durante el proceso de carga, el cargador parpadea lentamente (Un parpadeo rápido indica una avería, por lo que la carga deberá interrumpirse inmediatamente). Cuando la luz del cargador deje de parpadear, el proceso de carga habrá terminado.
• Desconecte la batería del cargador y el cargador del puerto USB una vez haya terminado el proceso de carga.

Tras un periodo de carga de aprox. 70 minutos, el quadrocóptero se puede volar aprox. 5-7 minutos.

Advertencia: La batería normalmente no se calienta durante la carga. Aunque si se calienta excesivamente y/o presenta cambios en la superficie exterior se debe interrumpir el proceso de carga inmediatamente.

5 CONMUTADOR MODO 1 Y MODO 2

La emisora puede conmutarse entre el modo 1 (palanca derecha para gas y guiñada; palanca izquierda para cabeceo y alabeo) y el modo 2 (palanca izquierda para gas y guiñada; palanca derecha para cabeceo y alabeo).

Presione el conmutador (5A) hacia la izquierda para el modo 2 (estándar). Presione el conmutador hacia la derecha para el modo 1 y gire la emisora 180°.

Importante: Cambiar los modos solo cuando la emisora esté desconectada.

6 SECUENCIA DE ENCENDIDO

La palanca de gas (palanca izquierda de la emisora) debe apuntar hacia abajo antes del encendido (6A). A continuación, sitúe el interruptor ON/OFF de la emisora en «ON» y el piloto LED de encendido (6B) comienza a parpadear. Coloque el quadrocóptero en el suelo con la cola apuntado hacia usted - ¡NO conecte la batería! (6C). Conecte la batería con el cable de conexión solo cuando el quadrocóptero se encuentre en posición horizontal encima de una mesa, por ejemplo. No mueva el quadrocóptero al enchufar la batería, de lo contario, no volará (6D). Los LED del quadrocóptero comienzan a parpadear. No mueva el quadrocóptero cuando los pilotos parpadeen. El quadrocóptero tarda entre 5-10 segundos en inicializar el giroscopio y establecer la conexión con la emisora. Cuando los LED del quadrocóptero dejen de parpadear, la conexión con la emisora estará establecida. Mueva la palanca de gas totalmente hacia adelante y, a continuación, vuelva a situarla en el cero; la emisora emitirá un pitido y el quadrocóptero estará listo para despegar.

¡Atención! El quadrocóptero debe colocarse en una superficie horizontal, ya que la electrónica de control ajusta la posición neutral en función de la superficie.

7 TRIMADO DEL CONTROL

Para que las características de vuelo del quadrocóptero sean perfectas es imprescindible que el trimado esté ajustado correctamente. El trimado es una operación fácil, aunque requiere un poco de paciencia y tacto. Siga las instrucciones siguientes exactamente. Empuje la palanca de gas con cuidado hacia arriba y sitúe el quadrocóptero a aprox. 0,5-1 metro de altura.

7A Si el quadrocóptero se mueve por sí mismo hacia la izquierda o la derecha de forma rápida o lenta...

pulse el trimado de alabeo de forma gradual en sentido contrario.

7B Si el quadrocóptero rota por sí mismo sobre su propio eje de forma rápida o lenta...

pulse el trimado de guiñada en sentido contrario.

7C Si el quadrocóptero se mueve por sí mismo hacia delante o atrás de forma rápida o lenta...

pulse el trimado de cabeceo de forma gradual en sentido contrario.

7D Si el quadrocótero se eleva demasiado lento o demasiado rápido...

pulse el trimado de gas de forma gradual en sentido contrario.

Ajuste del control: presionando la palanca de gas y guiñada (2g), se puede ajustar la sensibilidad de la emisora en 3 niveles (mínimo o estándar, medio y máximo). La emisora emite un solo pitido en el mínimo, dos pitidos en el nivel medio y tres pitidos en el máximo.

¡Atención! Cambie de nivel únicamente cuando controle con total seguridad el nivel anterior.

Mínimo (predeterminado) =	1 x pip
Medio	2 x pips
Máximo	3 x pips

8 CONTROL DEL VUELO (MODE 2)

Nota: solo se requieren correcciones mínimas en los mandos para mantener la estabilidad del vuelo del quadrocóptero. Las referencias de dirección se refieren al quadrocóptero visto desde atrás. Si el quadrocóptero vuela hacia el piloto, el control se debe realizar en sentido contrario.

8A Empuje la palanca de gas y guiñada con cuidado hacia delante para despegar o ganar altura.
8B Émpuje la palanca de gas y guiñada hacia atrás para aterrizar o perder altura.
8C Empuje la palanca de cabeceo y alabeo con cuidado hacia delante para volar hacia delante.
8D Empuje la palanca de cabeceo y alabeo con cuidado hacia atrás para volar hacia atrás.
8E Empuje la palanca de cabeceo y alabeo con cuidado hacia la izquierda para volar hacia la izquierda.
8F Empuje la palanca de cabeceo y alabeo con cuidado hacia la derecha para volar hacia la derecha.
8G Para rotar el quadrocóptero hacia la izquierda, mueva la palanca de gas y guiñada hacia la izquierda.
8H Para rotar el quadrocóptero hacia la derecha, mueva la palanca de gas y guiñada hacia la derecha.

9 LOOPINGS (SOLO PARA EXPERTOS)

Cuando domine su quadrocóptero a la perfección, podrá atreverse con la función de vuelo acrobático. Para ello, presione brevemente la palanca a la derecha de la emisora (9A).

A continuación, se ejecutará la función de looping la próxima vez que accione la palanca de vuelo hacia delante, detrás o hacia los lados (9B). Compruebe que dispone de espacio libre suficiente en todas las direcciones (al menos 10 m). Tenga en cuenta también la altura de seguridad necesaria, vuele por lo menos a 5 metros, ya que durante la maniobra el quadrocóptero pierde altura y al finalizar la misma es necesario recuperar y estabilizar la posición normal.

Nota: la mejora forma de realizar un looping es con la batería completamente cargada.

10 FUNCIÓN DE CÁMARA

El quadrocóptero dispone de una cámara para fotos y vídeos, así como de una ranura para tarjetas MicroSD.

Desenchufe el quadrocóptero de la batería antes de insertar o extraer una tarjeta MicroSD.

Si la tarjeta se encuentra insertada correctamente y el quadrocóptero está adecuadamente encendido y en conexión con la emisora, se encenderá un piloto LED azul encima de la ranura de la tarjeta (10A).

Fotos: para realizar una foto, pulse el botón correspondiente. La emisora emite un pitido corto y sobre la ranura de la tarjeta MicroSD se enciende brevemente un piloto LED de color rojo (10B).

Vídeos: para grabar un vídeo, pulse el botón correspondiente. La emisora emite un pitido largo y sobre la ranura de la tarjeta MicroSD se enciende y parpadea un piloto LED de color rojo. Pulse de nuevo el botón del vídeo para detener la grabación (10C).

Nota: no se pueden tomar fotos mientras se graba un vídeo.

CONSEJOS PARA UN VUELO SEGURO

CONSEJOS GENERALES DE VUELO

• Coloque el quadrocóptero siempre sobre una superficie plana. Una superficie inclinada puede influir negativamente en el despegue del quadrocóptero.
• Accione los mandos siempre con cuidado y tacto.
• Tenga el quadrocóptero siempre a la vista y no mire la emisora.
• Empuje la palanca de gas un poco hacia abajo en cuanto el quadrocóptero despegue. Vaya ajustando la posición de la palanca de gas para mantener la altura de vuelo.
• Empuje la palanca de gas un poco hacia arriba si el quadrocóptero pierde altura.
• Empuje la palanca de gas hacia abajo si el quadrocóptero gana altura.
• Para trazar una curva, la mayoría de las veces es suficiente con pulsar la palanca

de dirección solo un poco en la dirección deseada. Las primeras veces que se vuela el quadrocóptero se tiende a accionar los mandos con demasiada vehemencia. La palanca de dirección se debe mover siempre con cuidado y tacto. En ningún caso de forma rápida o brusca.

- Los principiantes deben una vez finalizado el trimado familiarizarse con el manejo de la palanca de gas. En los primeros vuelos la atención no debe dirigirse a mantener una trayectoria recta, sino más bien a mantener una altura constante de aprox. 1 metro pulsando según sea necesario la palanca de gas. Solo entonces se debe pasar a maniobrar el quadro-cóptero hacia la izquierda o la derecha.

ESTADO DE CARGA DE LA BATERÍA

- Cuando el modelo no tiene batería, los pilotos LED comienzan a parpadear. Aterrice inmediatamente para evitar que el quadrocóptero se estrelle.

ATENCIÓN:

Para la práctica de vuelo exterior se recomienda un seguro de responsabilidad civil. Consulte si su seguro de responsabilidad civil cubre la práctica de aeromodelismo. Guarde la documentación correspondiente en un lugar seguro.

11 MONTAJE DEL PROTECTOR DE HÉLICES

Con el fin de evitar que las hélices sufran daños en una caída, instale el protector antes de volar.

1. Saque la hélice con cuidado haciendo palanca con un destornillador. NOTA: Saque las hélices una a una para evitar confundirlas.
2. Sitúe el protector en el motor y encájelo.
3. Monte la hélice de nuevo en el eje del motor.

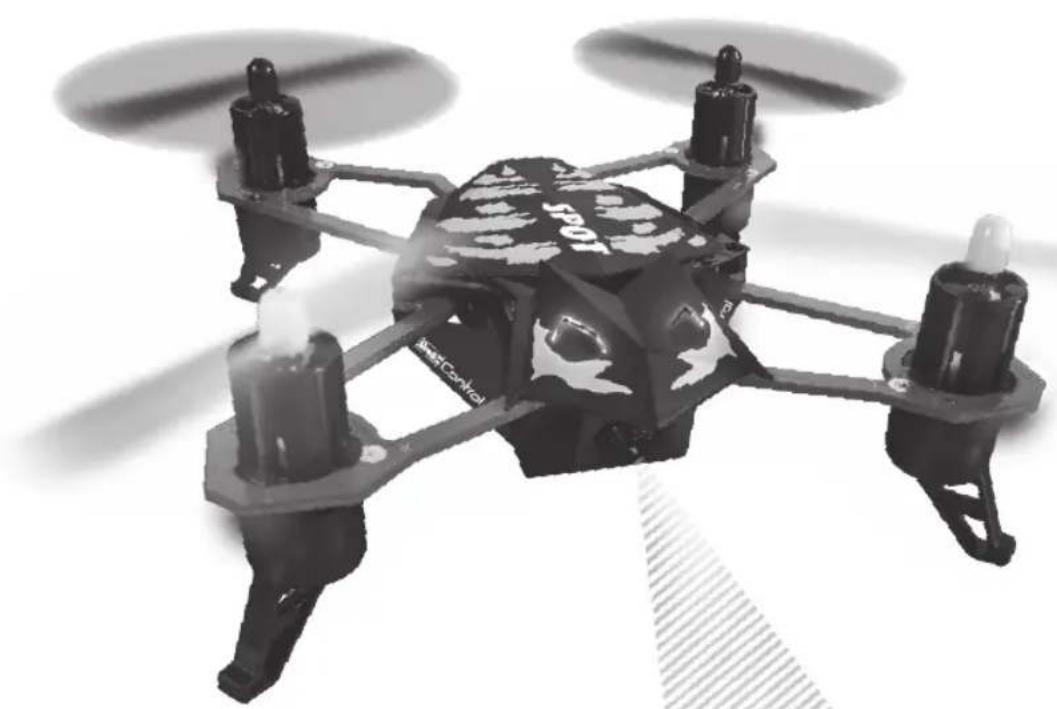

12 CAMBIO DE LAS HÉLICES

Antes del montaje, tenga cuidado de no intercambiar las hélices. DEL quadrocóptero cuenta con 4 tipos diferentes de hélices que se diferencian por su color y sentido de giro.

12A Saque la hélice con cuidado haciendo palanca con un destornillador.
12B Monte la hélice de nuevo en el eje del motor.
12C Disposición de las hélices:

delantera izquierda
blanca A
trasera izquierda
negra B

delantera derecha
blanca B
trasera derecha
negra A

SOLUCIÓN DE PROBLEMAS

Problema: El quadrocóptero no reacciona ante las órdenes de la emisora.

Solución: Cargue o sustituya la batería del quadrocóptero. Apague la emisora y el modelo y vuelva a encenderlos (véase 5. Preparación para el despegue). Asegúrese de que la batería se encuentra completamente cargada.

Problema: En la emisora parpadea una luz LED roja.

Solución: Cambie las pilas del tipo AAA de la emisora.

Problema: El modelo ha dejado de realizar loopings.

Solución: La carga de la batería no resulta suficiente.

Problema: El modelo no se mantiene en posición horizontal en el aire.

Solución: La carga de la batería no resulta suficiente. Cárguela inmediatamente. Apague la emisora y el modelo y vuelva a encenderlos. Aterrice, espere 3 segundos y vuelva a despegar.

Problema: El modelo no despega.

Solución: Las hélices no están montadas correctamente. Consulte el capítulo 12 «Sustitución de las hélices». Asegúrese de que la batería se encuentra completamente cargada.

Problema: El modelo se tambalea en el aire.

Solución: Compruebe si la cúpula de la cabina, los motores o las hélices tienen algún tipo de daño.

Problema: El modelo se vuelca al despegar.

Solución: Comprobar el montaje de las hélices; véase el capítulo 12. Calibre de nuevo el giroscopio; capítulo 6.

Problema: El modelo tiende hacia una dirección o se desvía de ella.

Solución: Calibre de nuevo el giroscopio; capítulo 6.

Encontrará más consejos en Internet en www.revell-control.de.

INSTRUCCIONES DE SERVICIO

En www.revell-control.de encontrará posibilidades de realizar pedidos y consejos para cambiar piezas de repuesto, así como información útil sobre todos los modelos de Revell Control.

www.revell-control.de

CARATTERISTICHE PRINCIPALI

- Questo modellino es apropiado para usarse en espacios interiores y en el exterior con tiempo seco.

• Para los primeros vuelos, utilice el nivel de dificultad más bajo de la emisora (predeterminado).
• Encienda los motores empujando lentamente la palanca de gas hacia delante hasta escuchar un «pip» y, a continuación, muévala de nuevo hacia atrás hasta volver a oír el «pip». Nota: los motores no arrancan durante el encendido.

- Mueva la palanca de gas lentamente hasta que el Spot despegue.

- Alención, la palanca es muy sensible. Realice pequeños movimientos hasta que se acostumbre a la sensibilidad de la emisora.

I IMPORTANTE!

NL Schuif de rotor lerug op de as.
E Monte la hélice de nuevo en el eje del motor.
Rimontare le eliche sull'albero motore.
