Manual de instrucciones

- 4 hélices con 4 motores para mani- obras de vuelo complejas

- Función looping (solo para expertos)

• Batería de litio recargable

- Para interior y exterior

Instrucciones de seguridad

- Atención: este quadrocoptero no es un juguete sino una aeronave compleja, que si se usa de forma indebida puede provocar lesiones personales y daños materiales. El piloto es responsable de que su uso no entrañe peligro alguno.

- Debido a su diseño constructivo este quadrocóptero alcanza velocidades de vuelo muy altas y requiere algún tiempo para reducir su velocidad. Planifique su vuelo con antelación,

- Lea este manual por completo y familiarícese con el contenido antes de poner en funcionamiento el producto.

- Este quadrocóptero es adecuado para vuelo interior y vuelo exterior sin viento. El vuelo exterior con viento solo está recomendado para expertos.

- Este quadrocóptero está recomendado para mayores de 15 años. Durante su uso será necesaria la supervisión por parte de un adulto.

- Mantenga a una distancia prudencial las manos, la cara y la vestimenta holgada de los rotores.

- Apague la emisora y el quadrocóptero cuando no los esté usando.

- Saque las baterías de la emisora cuando no la esté usando.

- No pierda en ningún momento de vista el quadrocóptero para no perder el control sobre el mismo.

- Recomendamos usar pilas alcalinas nuevas para la emisora. Las pilas no recargables que se utilizan en esta emisora y otros aparatos eléctricos pueden sustituirse por baterías recargables respetuosas con el medio ambiente.

- Cambie las baterías en cuanto la emisora deje de funcionar de forma fiable.

- Guarde este manual para referencias futuras.

- Solo se permite usar este quadrocóptero según las instrucciones detalladas en este manual.

- No vuele el quadrocóptero cerca de personas, animales, zonas acuáticas ni conducciones eléctricas.

- El cargador para la batería Li-Ion se ha diseñado especialmente para cargar la batería de este quadrocóptero. Utilice el cargador solo para cargar la batería de este helicóptero, no lo utilice para otras baterías.

- El quadrocóptero no debe entrar en contacto con agua, ya que en caso contrario podría resultar dañada la electrónica.

- Tenga la aeronave siempre a la vista para que no colisione con otros pilotos, personas ni animales ocasionando lesiones.

- Por norma se debe prestar atención a que no exista el riesgo de provocar lesiones personales incluso en caso de fallos de funcionamiento o defectos.

- Este quadrocóptero no es adecuado para personas con limitaciones físicas o mentales. Recomendamos que las personas sin experiencia previa con quadrocópteros de radio control cuenten con la ayuda de un piloto experimentado la primera vez que pongan en marcha el quadrocóptero.

Mantenimiento y cuidados

Instrucciones de seguridad de las baterías de la emisora

• Utilice solo un paño limpio y suave para limpiar el quadrocoptero.
• No exponga el quadrocóptero ni las baterías directamente a la luz solar ni fuentes de calor.
• Las baterías no recargables (pilas) no se deben recargar.
• Las baterías recargables deben sacarse de la emisora antes de cargarlas.
• Las baterías recargables solo deben recargarse bajo la supervisión de un adulto.
• No se deben utilizar baterías de distinto tipo, ni tampoco mezclar baterías nuevas y usadas.
• Solo está permitido utilizar las baterías recomendadas o unas equivalentes.
• Las baterías deben colocarse respelando la polaridad (+ y -).
• Las baterías descargadas deben sacarse de la emisora.
• Bajo ninguna circunstancia se deben cortocircuitar los contactos. Saque las baterias de la emisora cuando no vaya a utilizarse durante un periodo de tiempo prolongado.

El quadrocóptero está equipado con una batería Li-Ion recargable. Es necesario tener en cuenta las siguientes instrucciones de seguridad.

• Bajo ninguna circunstancia se deben arrojar las baterías Li-Ion al fuego ni guardarlas en lugares con temperaturas elevadas.
• Para cargar las baterías solo se debe utilizar el cargador suministrado. La utilización de un cargador distinto puede provocar daños permanentes en la batería y componentes próximos, aparte de lesiones personales.

• Bajo ninguna circunstancia se debe utilizar un cargador de baterias de NiCd/NiMH.

• El proceso de carga se debe realizar siempre sobre una superficie ignífuga y un entorno seguro contra incendios.

• La batería no debe dejarse desatendida durante los procesos de carga y descarga.
• Bajo ninguna circunstancia se deben desmonfar o modificar los contactos de la batería. Las celdas de la batería no se deben dañar ni perforar. Existe el riesgo de explosión.
• La batería Li-Ion debe mantenerse alejada del alcance de los niños.
• Las baterías deben estar descargadas, o su capacidad agotada, antes de poder desecharlas. Cubra los contactos descubiertos con cinta aislante para evitar cortocirculos.

Instrucciones de seguridad

- El producto no debe modificarse bajo ninguna circunstancia, ya que en caso contrario podría resultar dañado o entrañar algún peligro.

• Para evitar riesgos, la aeronave no se debe utilizar estando sentado en el suelo o en una silla. La aeronave se debe utilizar desde una posición que permita apartarse rápidamente.
• La aeronave y la emisora se deben apagar siempre cuando no se usen. En caso contrario se podría producir un comando de arranque involuntario.

Especificaciones de la batería del quadrocóptero

Alimentacion:

Potencia nominal: 7,4 V CC / 4,81 Wh Baterías: 1 bateria Li-Ion recargable de 7,4 V (intercambiable)
Capacidad: 650 mAh

Especificaciones de la batería de la emisora

Alimentación: =

9 V CC

Baterías: 6 x 1,5 V "AA" (no incluidas)

Cargador:

Entrada: 100-240 V CA, 50/60Hz

Salida: 7,4 V CC === 800 mA

1 QUADROCÓPTERO

1A Cubierta

1B Hélices delanteras (naranjas)

1C Hélices traseras (negras)

1D Compartimento de baterias

1E Cable de conexión de la batería

1F Conector de la batería

2 EMISORA

2A Antena

2B LED de estado

2C Trimado de vuelo hacia delante/detrás

2D Interruptor de 3 niveles para un 30%, 60% y 100% de sensibilidad, función looping incluida

2E Palanca de vuelo hacia delante/detrás y vuelo lateral

2F Trimado de vuelo lateral

2G Interruptor ON/OFF

2H Palanca de gas y giro

21 Trimado de giro

3 COLOCACIÓN DE LAS BATERÍAS (EMISORA)

3A Suelte el tornillo y retire la tapa.

3B Coloque 6 baterías AA de 1,5 V prestando atención a las indicaciones de polaridad en el compartimento de baterías.

3C Coloque la tapa del compartimento de baterías y atornillela.

4 CARGA DEL QUADROCÓPTERO

Atención: antes de cargar la batería y después de cada uso es necesario que la batería y los molores se entrien durante 15-30 minutos, ya que en caso contrario podrían resultar dañados. El proceso de carga se debe supervisar siempre. El proceso de carga se debe realizar siempre sobre una superficie igniluga y un entorno seguro contra incendios.

• Desconecte el quadrocóptero de la batería, apache la emisora y enchufe el cargador a un tomacorriente. El LED de control del cargador se enciende en verde (4A).
• Saque la batería del compartimento (no tire del cable) (4B).
• Enchufe ahora la batería al cable del cargador. Observe las indicaciones de polaridad. No aplique fuerza. El LED del cargador se enciende en rojo al comenzar la carga.
• El proceso de carga tarda 70 minutos y se debe supervisar continuamente. ELFD del cargador se enciende de nuevo en verde una vez finalizado el proceso de carga.
• Desconecte la batería del cargador y el cargador de la red (4C).

Tras un periodo de carga de aprox. 90 minutos, el quadrocóptero se puede volar aprox. 5 y 7 minutos.

Advertencia: la batería normalmente no se calienta durante la carga. Aunque si se observa que aumenta de temperatura o se calienta excesivamente y/o presenta cambios en la superficie exterior se debe interrumpir el proceso de carga inmediatamente.

5 SECUENCIA DE ENCENDIDO

La palanca de gas (palanca izquierda de la emisora) debe apuntar hacia abajo antes del encendido (5A). A continuación coloque el interruptor ON/OFF (5B) de la emisora en la posición 'ON'; el LED de estado parpadea (5C). Conecte el cable de la batería con el cable de conexión (5D), los LED del quadrocóptero comienzan a parpadear. Coloque el quadrocóptero en el suelo con la cola apuntando hacia su posición; ambas hélices negras se encuentra atrás y las dos naranjas delante. Empuje la palanca de gas brevemente hacia arriba y de nuevo hacia abajo para establecer la conexión. El LED de estado de la emisora se enciende de forma fija.

¡Atención! el quadrocóptero se debe colocar en una superficie horizontal, ya que la electrónica de control ajusta la posición neutral en función de la superficie.

Para que las características de vuelo del quadrocóptero sean perfectas es imprescindible que el trimado esté ajustado correctamente. El trimado es una operación fácil, aunque requiere un poco de paciencia y facto. Siga las instrucciones siguientes exactamente. Empuje la palanca de gas con cuidado hacia arriba y situe el quadrocóptero a aprox. 0,5-1 metro de altura.

6A Si el quadrocóptero se mueve por sí mismo hacia la izquierda o la derecha de forma rápida o lenta...

pulse el trimado de vuelo lateral repetidamente en sentido contrario.

6B Si el quadrocóptero rota por sí mismo sobre su propio eje de forma rápida o lenta...

pulse el trimado de giro en sentido contrario.

6C Si el quadrocóptero se mueve por sí mismo hacia delante o atrás de forma rápida o lenta...

pulse el trimado de vuelo hacia delante/detrás repetidamente en sentido contrario.

7 CONTROL DEL VUELO

Nota: solo se requieren correcciones mínimas en los mandos para mantener la estabilidad del vuelo del quadrocóptero. Las referencias de dirección se refieren al quadrocóptero visto desde atrás. Si el quadrocóptero vuela hacia el piloto, el control se debe realizar en sentido contrario.

Velocidad de vuelo más rápida

Para aumentar la velocidad de vuelo empuje el interruptor en la parte superior derecha de la emisora hacia la derecha a la posición de 60 % (posición intermedia) (71). Ahora el quadrocóptero se puede inclinar más, lo que a su vez permite unas velocidades de vuelo superiores. Esta función solo se debe utilizar una vez se haya adquirido suficiente experiencia en el vuelo normal, ya que en este modo el quadrocóptero es más sensible y por tanto es necesario controlarlo con más precisión.

Loopings (solo para expertos): cuando domine su quadrocóptero a la perfección podrá altreverse con la función de vuelo acrobático. Pulse para ello el interruptor de 3 niveles completamente hacia la derecha a la posición de 100 % (71) y compruebe que dispone de espacio libre suficiente (10 m por lo menos). Tenga en cuenta también la altura de seguridad necesaria, vuele por lo menos a 5 metros, ya que durante la maniobia el quadrocóptero pierde altura y al finalizar la misma es necesario recuperar y estabilizar la posición normal.

Nota: la mejora forma de realizar un looping es con la batería completamente cargada.

Suba hasta alcanzar la altura de seguridad. A continuación, pulse la palanca de vuelo hacia delante/detrás y vuelo lateral rápidamente hacia delante y de nuevo hacia atrás. El quadrocóptero ejecuta un looping hacia delante. Para loopings en otras direcciones es necesario accionar la palanca de forma correspondiente. Finalmente este preparado para recuperar y estabilizar el quadrocóptero, ya que la altura de vuelo, la dirección y la velocidad después de la maniobra dependerán en gran medida del viento y las maniobras de vuelo anteriores.

7A Empuje la palanca de gas y giro con cuidado hacia delante para despegar o ganar altura.

7B Empuje la palanca de gas y giro hacia atrás para aterrizar o perder altura.

7C Empuje la palanca de vuelo hacia delante/detrás y vuelo lateral con cuidado hacia delante para volar hacia delante.

7D Empuje la palanca de vuelo hacia delante/detrás y vuelo lateral con cuidado hacia atrás para volar hacia atrás.

7E Empuje la palanca de vuelo hacia delante/detrás y vuelo lateral con cuidado hacia la izquierda para volar hacia la izquierda.

7F Empuje la palanca de vuelo hacia delante/detrás y vuelo lateral con cuidado hacia la derecha para volar hacia la derecha.

7G Para rotar el quadrocóptero hacia la izquierda empuje la palanca de gas y giro hacia la izquierda.

7H Para rotar el quadrocóptero hacia la derecha empuje la palanca de gas y giro hacia la derecha.

CONSEJOS PARA UN VUELO SEGURO

CONSEJOS GENERALES DE VUELO

- Coloque el quadrocóptero siempre sobre una superficie plana. Una superficie inclinada puede influir negativamente en el despeque del quadrocóptero.

- Accione los mandos siempre con cuidado y tacto.

- Tenga el quadrocóptero siempre a la vista y no mire la emisora.

- Empuje la palanca de gas un poco hacia abajo en cuanto el quadrocóptero despegue. Vaya ajustando la posición de la palanca de gas para mantener la altura de vuelo.

- Empuje la palanca de gas un poco hacia

- Empuje la palanca de gas hacia abajo si el quadrocóptero gana altura.

- Para trazar una curva, la mayoría de las veces es suficiente con pulsar la palanca de dirección solo un poco en la dirección deseada. Las primeras veces que se vuela el quadrocóptero se tiende a accionar los mandos con demasiada yehemencia. La palanca de dirección se debe mover siempre con cuidado y tacto. En ningún caso de forma rápida o brusca.

- Los principiantes deben una vez finalizado el trimado familiarizarse con el manejo de la palanca de gas. En los primeros vuelos la atención no debe dirigirse a mantener una trayectoria recta, sino más bien a mantener una altura constante de aprox. 1 metro pulsando según sea necesario la palance de gas. Solo entonces se debe pasar a maniobrar el quadrocóptero hacia la izquierda o la derecha.

ENTORNO DE VUELO APROPIADO

El lugar en el que se vaya a volar el helicóptero debe cumplir los siguientes criterios.

- Debe tratarse de un lugar cerrado, sin viento. Por ejemplo, ventiladores de calelacción, aires acondicionado o similares pueden producir flujo de aire que interfieran en el vuelo.

- El lugar escogido debe tener como mínimo 10 metros de largo, 6 metros de ancho y 3 metros de alto. Para el vuelo acrobático recomendamos volar en el exterior o en pabellones con 10 metros de espacio libre en todas las direcciones.

- El espacio debe estar libre de objetos que puedan resultar dañados.

- Al volar es necesario asegurarse de que no haya ningún ser vivo (piloto incluido) a menos de 1-2 metros de la aeronave.

ESTADO DE CARGA DE LA BATERÍA

- Cuando el quadrocóptero pierde potencia quiere decir que la batería se está agolando. Alerrice para evitar que el quadrocóptero se estrelle.

¡ATENCIÓN!

Para la práctica de vuelo exterior se recomienda un seguro de responsabilidad civil. Consulte si su seguro de responsabilidad civil cubre la práctica de aeromodelismo. Guarde la documentación correspondiente en un lugar seguro.

8 CAMBIO DE LAS HÉLICES

Proceda de la siguiente forma si las palas de rotor del quadrocóptero sufren daños y es necesario sustituirlas.

8A Antes del montaje se debe prestar atención a que las hélices no se intercambien. El quadrocóptero tiene 4 hélices distintas que se diferencian por su color y sentido de giro. Las hélices delanteras son de color naranja, y las traseras de color negro.

8B Desenrosque el tornillo de fijación de la hélice a izquierdas y sáquelo del cubo de la hélice. Seguidamente extraiga con cuidado la hélice dañada del eje.

8C Monte con cuidado la hélice nueva en el eje y enrosque el tornillo de fijación a derechas. 8D En la figura 8D se muestra el quadrocóptero visto desde arriba. Las hélices naranjas están delante y las negras detrás. Las hélices están marcadas en la parte central con un 1 o 2 pequeño. Proceda de la siguiente forma durante el montaje:

Naranja 1: parte delantera izquierda

Naranja 2: parte delantera derecha

Negro 2: parte trasera izquierda

Negro 1: parte trasera derecha

Dirección de vuelo

La parte posterior del quadrocóptero se corresponde al punto en el que el cable de la batería está soldado en la pletina.

SOLUCIÓN DE PROBLEMAS

Problema: las hélices no se mueven.

Causa: · el interruptor ON/OFF se encuentra en la posición "OFF"; · la carga de la batería es insuficiente o la batería está descargada.

Solución: · coloque el interruptor ON/OFF en la posición "ON"; · cargue la batería.

Problema: el quadrocóptero se detiene sin motivo aparente durante el vuelo y pierde altura.

Causa: · la carga de la batería es insuficiente.

Solución: · carque la batería.

Problema: el quadrocóptero no se puede controlar con la emisora.

Causa: · el interruptor ON/OFF se encuentra en la posición "OFF"; · las baterías se han colocado incorrectamente; · la carga de las baterías es insuficiente.

Solución: coloque el interruptor ON/OFF en la posición "ON"; - compruebe si las baterías están colocadas correctamente; - sustituya las baterías.

Problema: El quadrocóptero solo rota alrededor de su eje vertical o vuelca al despegar.

Causa: · posición incorrecta de las hélices.

Solución: · monte las hélices según se describe.

Problema: el quadrocóptero no ejecuta la maniobra de looping.

Causa: · el interruptor de 3 niveles no está en la posición de 100 %, la carga de la balenia es insuliciente.

Solución: · empuje el interruptor de 3 niveles completamente hacia la derecha, cargue la batería.

Encontrará más consejos en Internet en www.revell-control.de.

INSTRUCCIONES DE SERVICIO

En www.revell-control.de encontrará posibilidades de realizar pedidos y consejos para cambiar piezas de repuesto, así como información útil sobre todos los modelos de Revell Control.

www.revell-control.de

23978

.Revell

Control

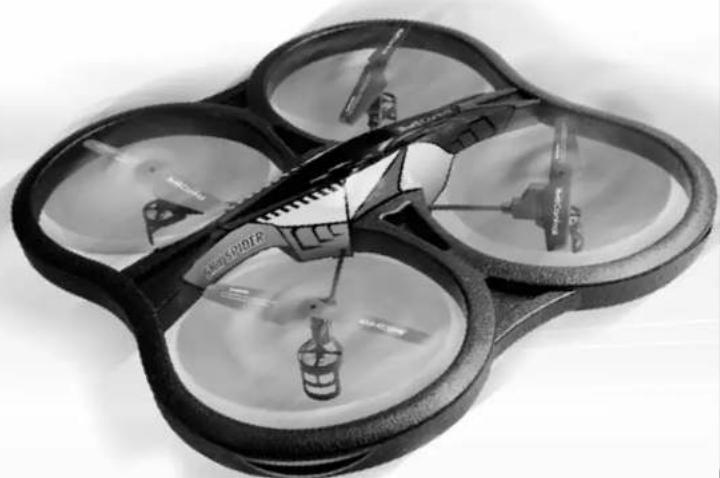

QUADROCOPTER
