MANUALE UTENTE Sky Spider 23978 Revell

Legge sui rifiuti elettronici: Una volta concluso l'utilizzo, rimuovere le batterie e smalture separatamente i vecchi apparecchi elettrici presso i punti di raccolta comunali per i rifiuti elettrici ed elettronici. Le altre parti si smaltiscono come rifiuti domestici. Grazie per la collaborazione!

Non entrare mai in contatto con il rotore in movimento! Non far volare in prossimità di persone, animali, corsi d'acqua o linee elettriche - è necessarla la supervisione di un adulto.

Con la presente Revell GmbH, dichiara che questo prodotto rispetto i requisiti di base e le ulteriori clausole applicabili della direttiva 1999/5/CE. La dichiarazione di conformità è disponibile all'incirizzo www.revell-control.de.

23978 Revell Control QUADROCOPTER SKY SPIDER www.revell-control.de © 2013 Revell GmbH, Henschelstr. 20-30, D-32257 Bünde. A subsidiary of Hobbico, Inc. REVELL IS THE REGISTERED TRADEMARK OF REVELL GMBH, GERMANY. Made in China. USER MANUAL 2.4 GHz 4 -Channel GYRO Y 01.10

Inhalt

Table of contents

Contenuto

Quadrocopter

Quadrocopter

Quadricoptère

Quadrocopler

Quadrocóptero

Quadricottero

Ersatz-Propeller

Replacement propeller

Hélice de rechange

Reserve-propeller

Hélices de recambio

Elica di ricambio

Ladegerät und Akku

Istruzioni per l'uso

1

1A 1B 20 1C

1F 1D 1E

2

2A 2B 2C 2D 2G 2H 2I 2E 2F SKY SPIDER 2.4 GHz

3

3A3B3C

8

8A

8B8C

8D
5

23978

.Revell Control

QUADROCOPTER

SKY SPIDER

WICHTIGE MERKMALE

Mini-Quadrocopter:

• 4 eliche con 4 motori per manovre di volo complesse

- Funzione Looping (solo per esperti!)

• Batteria al litio ricaricabile

• Per interni ed esterni

Istruzioni di sicurezza:

- Attenzione! Questo quadricottero non è un giocattolo ma un velivolo complesso che può causare danni a cose e lesioni a persone se usato in modo scorretto. Il pilota è responsabile della sicurezza durante l'utilizzo!

• Grazie al suo design, questo quadricottero raggiunge elevate velocità di volo e richiede un certo tempo per rallentare di nuovo! Organizzare quindi di conseguenza il proprio volo!

- Queste istruzioni devono essere lette è comprese prima dell'utilizzo.

- Questo quadricottero è progettato per essere utilizzato in interni è per l'utilizzo all'aperto in assenza di vento. Volare in caso di vento è consigliato solo a esperti!

• Il quadricottero è adatto a ragazzi a partire dai 15 anni di età. Duante l'utilizzo è necessaria la presenza dei genitori.

• Non avvicinare mani, capelli e abiti ai rotori.

- Spegnere il radiocomando e il quadricottero, quando questo non viene utilizzato.

- Rimuovere le batterie dal radiocomando, quando non viene utilizzato.

- Mantenere sempre il quadricottero entro il proprio raggio visivo per evitare di perderne il controllo.

- Per il radiocomando si consigliano batterie nuove alcaline/manganese. Le batterie monouso per questo radiocomando possono essere sostituite con batterie ricaricabili (accumulatori) per un maggior rispetto dell'ambiente.

• Sostituire le batterie appena il radiocomando inizia a funzionare in modo anomalo.
  • Rispettare queste istruzioni per l'uso.
  • L'utilizzatore deve utilizzare questo quadricottero secondo le istruzioni per l'uso contenute in questo manuale.
• Non utilizzare il quadricottero vicino a persone, animali, corsi d'acqua e linee elettriche.
• Il caricatore per batterie Li-Ion è studiato appositamente per ricaricare le batterie del quadricottero. Utilizzare il caricabatterie solo per caricare le batterie del quadricottero, non per altri tipi di batterie.
• Non esporre il quadricottero all'umidià poiché questo potrebbe comportare danni all'elettronica.
• Tenere il velivolo sempre in vista in modo che non possa scontrarsi con il pilota, con altre persone o animali e ferirli.
• In generale, assicurarsi che il modello non possa provocare lesioni alle persone verificando anche la presenza di problemi di funzionamento e difetti.
• Questo quadricottero non è adatto a persone con ridotte capacità motorie o mentali. Si consiglia alle persone prive di esperienza nell'uso di un quadricottero da modellismo di mettere in funzione il velivolo con la supervisione di un pilota esperto.

Cura e manutenzione:

• Pulire il quadricottero con un panno pulito.
• Proteggere il quadricottero e le batterie dall'esposizione diretta alla luce solare e/o dall'effetto diretto del calore.

Istruzioni di sicurezza delle batterie per il radiocomando:

• Non ricaricare batterie monouso.
• Le batterie ricaricabili devono essere estratte dal radiocomando per la ricarica.
• Le batterie ricaricabili possono essere ricaricate solo sotto la supervisione di un adulto.
- Non utilizzare insieme tipi di batterie diversi e batterie usate.
- Utilizzare solo le batterie consigliate o un tipo simile.
- Inserire le batterie rispettando la giusta polarità (+ e -).
• Le batterie scariche devono essere rimosse dal radiocomando.
• I morsetti di raccordo non devono essere cortocircuitati. Rimuovere le batterie dal radiocomando, quando non vengono utilizzate per molto tempo.

Il quadricottero è dotato di una batteria ricaricabile Li-Ion. Rispettare le seguenti indicazioni di sicurezza:

• Non gettare mai le batterie Li-Ion nel fuoco e tenere lontano da fonti di calore
- Per caricare le batterie, utilizzare il cavo USB fornito nella conlezione. L'utilizzo di un altro caricabatterie può portare a danni permanenti alle batterie e alle parti adiacenti e causare lesioni fisiche alle persone!
- Non utilizzare mai un caricabatterie per batterie di tipo NiCd-/NiMH!
- Per l'operazione di caricamento assicurarsi di avere sempre una base resistente al fuoco, in un ambiente lutelato dal pericolo di incendi.
- Non lasciare le batterie incustodite durante la fase di caricamento e scaricamento.

• Non smontare o modificare i contatti delle batterie. Non danneggiare o perforare le celle della batteria. Vi è il rischio di esplosione!
• Tenere la batteria Li-Ion lontana dalla portata dei bambini.
• Scaricare le batterie per lo smaltimento e/o attendere che si siano esaurite. Coprire i poli liberi con nastro adesivo per evitare cortocircuiti!

Istruzioni di sicurezza:

• Non modificare mai strutturalmente il prodotto, potrebbe venire danneggiato o diventare pericoloso.
• Per evitare rischi utilizzare l'elicottero sempre in una posizione da cui possa facilmente essere schivato. Utilizzare l'elicottero sempre in una posizione, da cui possa facilmente essere schivato.
• Spegnere sempre velivolo e radioco mando dopo l'uso. In caso contrario potrebbero verificarsi un avvio involontario.

Requisiti delle batterie per il quadricottero:

Alimentazione:

Potenza nominale: DC 7,4 V / 4,81 Wh Batterie: 1 x 7,4 V batteria

Batterie Li-Ion (sostituibili)

Capacità: 650 mAh

Requisiti per batterie monouso/ ricaricabili del radiocomando:

Alimentazione: =

DC 9 V

Batterie: 6 x 1,5 V "AA" (non fornite)

Caricabatteria:

Ingresso: CA 100-240 V 50-60 Hz; Uscita: CC 7,4 V --- 800 mA

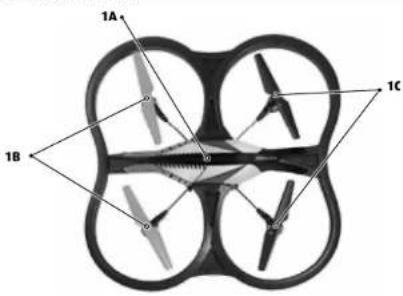

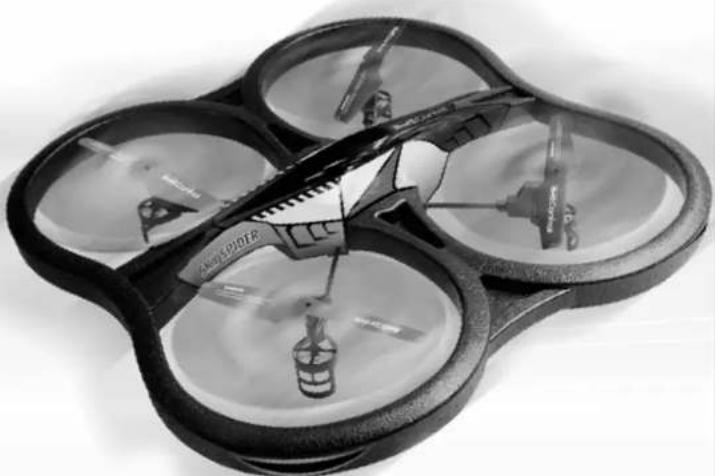

1 QUADRICOTTERO

1A Calotta

1B Elica anteriore (arancione)

1c Elica posteriore (nero)

1D Vano batteria

1E Cavo di collegamento per batteria

1F Connettore batteria

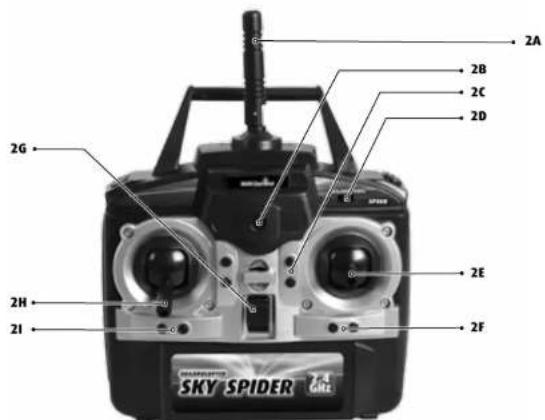

2 RADIOCOMANDO

2A Antenna

2B LED POWER

2C Compensazione per volo in avanti e indietro

2D Interruttore a 3 posizioni per il 30%, 60% e 100% di efficacia di controllo compresa la funzione loop

2E Regolatore per volo in avanti e indietro nonché virata

2F Compensazione per volo laterale 2G Interruttore ON/OFF

2H Regolatore per corsa e virata

21 Regolatore di compensazione per virata

3 INSERIRE LE BATTERIE (RADIOCOMANDO)

3A Staccare la vite e togliere la copertura

3B Inserire 6 batterie x 1,5 V AA e prestare attenzione alle indicazioni di polarità, come indicato nel vano batterie.

3C Riposizionare il coperchio e avvitare.

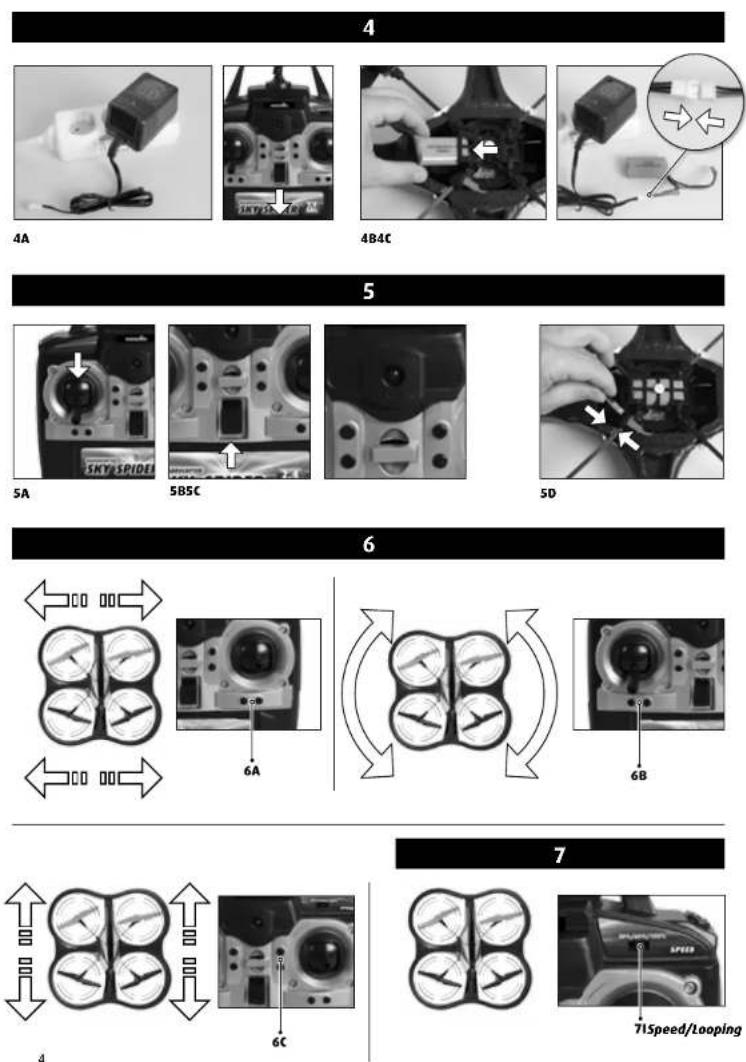

4 CARICAMENTO DEL QUADRICOTTERO

Attenzione: Prima del caricamento e dopo ogni volo lasciar raffreddare la batteria e i motori ca. 10 a 15 minuti, altrimenti si possono danneggiare. Controllare costante-mente l'operazione di caricamento. Per l'operazione di caricamento assicurarsi di avere sempre una base resistente al luoco, in un ambiente tutelato dal penicolo di incendi.

• Staccare il quadricottero dalla batteria, disinserire il radiocomando e inserire il caricabatterie in una presa. Il LED di controllo sul caricabatterie si accende in verde (4A).
  • Togliere la batteria dall'apposito vano (non tenerla attaccata al cavo!) (4B).
• Collegare ora la batteria al cavo del caricabatterie. Prestare attenzione alla polarità. Non impiegare alcuna forza. Durante la carica il LED del caricabatterie è rosso.
• La procedura di caricamento dura ca. 70 minuti e deve essere costantemente monitorata. Non appena il caricamento finisce, il LED sul caricabatterie si accende di nuovo in verde.
  • Scollegare la batteria dal caricabatterie e scollegare il caricabatterie dalla rete (4C)

Dopo un tempo di ricarica di 90 minuti il quadricottero può rimanere in volo ca. 5-7 minuti.

Avvertenza: Solitamente la batteria non si riscalda durante la ricarica. Se dovesse diventare caldo o persino rovente e/o se si presentano variazioni della superficie, interrompere immediatamente la ricarica!

5 PREPARAZIONE DELL'AVVIO

Il regolatore di accelerazione (regolatore sinistro del radiocomando) deve essere rivolto verso il basso prima dell'attivazione (5A). Successivamente posizionare l'interruttore ON/OFF (5B) del radiocomando su „ON“, il LED Power lampeggia (5C). Collegare il cavo della batteria con il cavo di collegamento (5D). Ora i LED sul quadricottero iniziano a lampeggiare. Posizionare il quaddicottero sul pavimento, in modo che la coda sia rivolta verso di sé, le due eliche nere si trovano sulla parte posteriore, quelle arancioni sulla parte anteriore. Per inizializzare il regolatore di spinta deve essere spostato brevemente verso l'alto e poi di nuovo indietro. Il LED Power sul radiocomando ora si accende in modo permanente.

Attenzione! Collocare il quadricottero necessariamente su una superficie orizzontale - il sistema elettronico di comando allinea la sua posizione di folle sul terreno!

6 COMPENSAZIONE DEI COMANDI

Una corretta compensazione è il requisito di base per un corretto utilizzo del quadricottero. La regolazione è semplice ma richiede pazienza e sensibilità. Seguire le indicazioni seguenti: Spostare il regolatore di accelerazione con attenzione verso l'alto e lar sollevare il quadricottero di ca. 0,5-1 m.

6A Se il quadricottero si muove velocemente o lentamente in autonomia a destra o sinistra ...

premere gradualmente la compensazione per il volo laterale nel senso opposto.

6B Se il quadricottero gira lentamente o velocemente in autonomia intorno al suo asse...

premere la compensazione per la rotazione nel senso opposto.

6C Se il quadricottero si muove velocemente o lentamente in autonomia in avanti o indietro...

premere gradualmente la compensazione per il volo in avanti e indietro nel senso opposto.

7 COMANDI DI VOLO

Suggerimento: Per una guida sicura del quadricottero sono normalmente necessarie delle correzioni minime sul regolatori! Le indicazioni di direzione sono valide, guardando il quadricottero dalla parte posteriore. Se il quadricottero vola al di sopra dei piloti, deve essere comandato nella direzione opposta.

Velocità maggiori di volo

Per una maggiore velocità di volo spostare l'interruttore sul lato destro superiore del radiocomando a destra del 60% (posizione centrale) (71). Ora il quadricottero permette una maggiore inclinazione che consente maggiori velocità di volo. Utilizzare questa funzione solo quando si possiede abbastanza esperienza con l'assetto standard, poiché il quadricottero reagisce in modo più sensibile e perlanto deve essere comandato con più delicatezza.

Volo Looping - solo per esperti! Se si possiede una grande padronanza del quadricottero, ci si potrà avventurare con la funzione di volo acrobatico. A tal fine premere l'interruttore a 3 posizioni a destra del 100% (71) ed assicurarsi che ci sia spazio sufficiente in ogni direzione (almeno 10 metri). Prestare attenzione inoltre al livello di sicurezza – volare ad almeno 5 metri di altezza, poiché il quadricottero durante il capovolgimento perde quota, e deve quindi essere recuperato e controllato!

Attenzione: il rollio migliora se le batterie sono ancora ben cariche!

Salire ad altezza di sicurezza. Premere completamente e velocemente in avanti e indietro come pure lateralmente è poi di nuovo indietro. Il quadricottero esegue un loop in avanti - l'loop in un'altra direzione vengono eseguiti secondo il movimento del regolatore. Essere pronti a raccogliere il quadricottero, poiché altitudine, direzione e velocità dopo il capovolgimento dipendono molto dal vento e dai precedenti movimenti di volo.

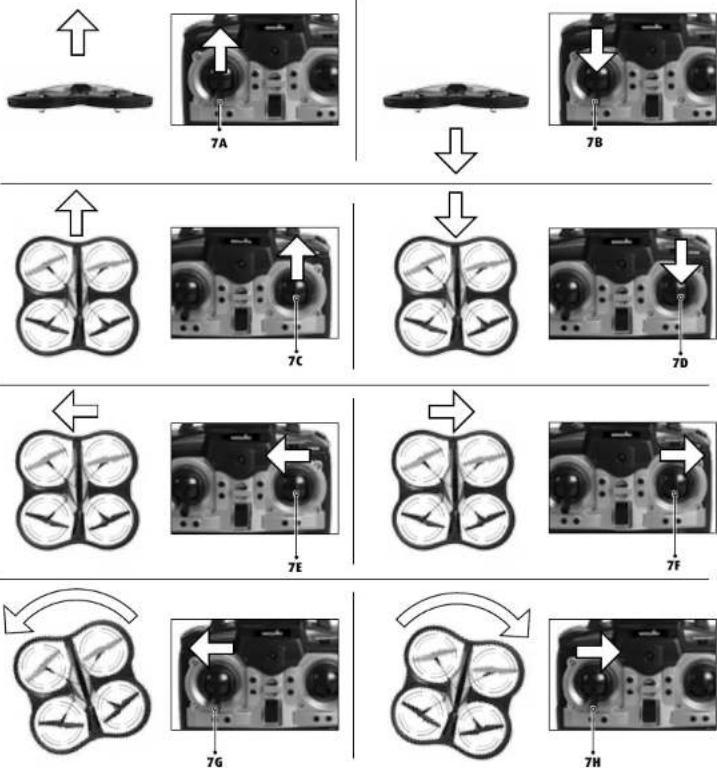

7A Per iniziare o raggiungere un'altezza di volo, spostare in avanti il regolatore di corsa e rotazione.
7B Per atterrare o volare basso, spostare il regolatore di accelerazione/virata all'indietro.
7C Per volare in avanti, spostare il regolatore per volo in avanti/indietro e laterale con caulela in avanti.
7D Per volare indietro, spostare il regolatore per volo in avanti/indietro e laterale con cautela indietro.
7E Per volare a sinistra, spostare il regolatore per volo in avanti/indietro e laterale con caulela a sinistra.
7F Per volare a destra, spostare il regolatore per volo in avanti/indietro e laterale con cautela a destra.
76 Per virare il quadricottero a sinistra, spostare con attenzione verso sinistra il regolatore corsa e virata.
7H Per virare il quadricottero a destra, spostare con attenzione verso destra il regolatore per corsa e virata.

INDICAZIONI PER UN VOLO SICURO

CONSIGLI GENERALI DI VOLO:

• Posizionare sempre il quadricottero su una superficie piana. Una superficie irregolare può influenzare negativamente l'avvio del quadricottero.
• Spostare sempre il regolatore di controllo lentamente e con attenzione.
• Mantenere sempre il quadricottero entro il proprio raggio visivo e non guardare il radiocomando!
• Spostare leggermente il regolatore di corsa verso il basso appena il quadricottero si solleva dal terreno. Per mantenere l'altezza di volo, adeguare la regolazione del regolatore di accelerazione.
• Se il quadricottero scende, spostare il regolatore di corsa di nuovo verso l'alto.

• Se il quadricottero sale, spostare il regolatore di corsa verso il basso.

• Per effettuare una curva in volo, basta semplicemente ruotare leggermente il regolatore nella direzione corrispondente. Nei primi utilizzi si è portati spesso ad utilizzare il quadricottero con eccessivo impeto. Spostare sempre il regolatore di comando lentamente e con attenzione. Mai velocemente o all'indietro.

• Dopo la compensazione i principianti dovrebbero cercare di prendere confidenza con il regolatore di corsa. All'inizio, il quadricottero non deve volare necessariamente dritto, è meglio procedere con tocchi leggeri sul regolatore di accelerazione per mantenere un'altezza costante a circa un metro da terra. Inizialmente è necessario imparate a comandare il quadricottero per virare a destra e/o sinistra.

AMBIENTE DI VOLO IDEALE:

Il luogo in cui si potrebbe utilizzare il quadricottero deve rispettare i seguenti criteri: - Dovrebbe trattarsi di un luogo chiuso e privo di vento. Ad esempio, dispositivi di riscaldamento, condizionatori d'aria o simili causano correnti d'aria che potrebbero interferire.

• Lo spazio deve avere almeno lunghezza di 10m, larghezza di 3m e altezza di 3 m. Per il volo acrobatico, consigliamo di volare all'esterno oppure in una grande sala, con uno spazio di 10 m in ogni direzione.
• Non devono essere presenti ostacoli nella stanza, che possono arrecare danni.
• In caso di volo assicurarsi immediatamente che non vi siano esseri viventi - pilota compreso - entro 1-2 metri dall'apparecchio.

STATO DELLA BATTERIA:

- Se il quadricottero perde la spinta, la batteria è scarica. Alterrare per non precipitare.

ATTENZIONE!

Per modelli di aerei ed elicotteri per volo in esterni dal 2005 è obbligatoria l'assicurazione. Informativi presso il vostro assicuratore e accertatevi che l'assicurazione copra i modelli nuovi e quelli già in vostro possesso. Fatevi consegnare questa conferma per iscritto e conservatela. In alternativa è possibile richiedere una iscrizione di prova gratuita alla DMF via Internet su www.dmfv.aero. incl. assicurazione.

8 SOSTITUZIONE DELLE ELICHE

Se le pale del rotore del quadricottero sono danneggiate, sostituirle. Procedere come segue:

8A Prima del montaggio assicurarsi di non invertire le pale. Il quadricottero ha quattro eliche diverse, che si differenziano per colore e senso di rotazione. Le eliche arancioni si trovano davanti, quelle nere dietro.

8B Svitare la vite di fissaggio dell'elica in senso antiorario dal mozzo dell'elica e tirare con cautela l'elica difettosa dall'albero.

8C Inserire la nuova elica con attenzione sull'albero e serrare la vite di fissaggio con cautela in senso orario.

8D Nella figura 8D si vede il quadricottero dall'alto, le eliche arancioni sono sulla parte anteriore quelle nere sulla parte posteriore. Le eliche sono contrassegnate in centro con un piccolo 1 o 2. Montare come segue:

parte anteriore sinistra arancione 1

parte anteriore destra arancione 2

parte posteriore sinistra nero 2

parte posteriore destra nero 1

Direzione di volo

Il retro del quadricottero è li dove il cavo della batteria è stato saldato sulla scheda.

ELIMINAZIONE DEI GUASTI

Problema: Le eliche non si muovono.

Causa: · Il tasto ON/OFF è su „OFF

• Balleria scarica e/o esaurita.

Soluzione: · Portare l'interruttore ON/OFF su "ON".

• Ricaricare la batteria.

Problema: Il quadricottero si ferma senza motivo durante il volo e cade.

Causa: • La batteria è scarica.

Soluzione: · Ricaricare la batteria.

Problema: Non si riesce a controllare il quadricottero con il radiocomando.

Causa: · Il tasto ON/OFF è su „OFF

• Le batterie sono posizionate in modo scorretto.

• Le batterie non hanno energia sufficiente.

Soluzione: · Portare l'interruttore ON/OFF su "ON"

- Verificare la corretta posizione delle batterie.

Problema: Il quadricottero ruota solo attorno al proprio asse verticale o si capovolge dall'inizio.

Causa: • Errata disposizione delle eliche.

Soluzione: · Montare le eliche come descritto nelle istruzioni.

Problema: Il quadricottero vola senza alcun looping.

Causa: · L'interruttore a 3 posizioni non è al 100%, batteria troppo debole.

Soluzione: • premere l'interruttore a 3 posizioni completamente a destra, caricare la batteria.

Per ulteriori suggerimenti visitare il sito internet www.revell-control.de.

ISTRUZIONI DI MANUTENZIONE

Per informazioni sugli ordini e consigli su come sostituire i pezzi di ricambio, nonché altre informazioni utili su tutti i modelli Revell Control consultate il sito www.revell-control.de.
