BEDIENUNGSANLEITUNG Sky Spider 23978 Revell

und separat entsorgen. Alte elektrisch betriebene Geräte bei den Sammelstellen der Gemeinden für Elektroschrott abgeben. Die übrigen Teile gehören in den Hausmüll: Danke für die Mithilfe!

Niemals den laufen- den Rotor berühren! Nicht in der Nähe von Menschen, Tieren, Gewässern oder Stromleitungen fliegen - die Aufsicht von Erwachsenen ist nötig.

Hiermit erklärt die Revell GmbH, dass sich dieses Produkt in Übereinstimmung

mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestim mungen der Richtlinie 1999/5/EC befindet. Die Konformitätserklärung ist unter www.revell-control.de zu finden.

- 4 Propeller mit 4 Motoren für komplexe Flugmanöver

- Looping-Funktion (nur für Geübte!)

• Wiederaufladbarer Lithium-Akku

• Für drinnen und draußen

Sicherheitshinweise:

- Achtung! Dieser Quadrocopter ist kein Spielzeug, sondern ein komplexes Fluggerät, das bei unsachgemäßer Handhabung Personen- und Sachschäden verursachen kann. Der Pilot ist für den gefahrlosen Betrieb verantwortlich!

- Aufgrund seiner Bauart erreicht dieser Quadrocopter sehr hohe Fluggeschwindigkeiten und benötigt einige Zeit, um wieder abzubremsen! Plänen Sie Ihren Flug dementsprechend!

- Diese Anleitung muss vor Inbetriebnahme vollständig gelesen und verstanden werden!

- Dieser Quadrocopter ist für den Gebrauch in Innenräumen und für die Verwendung im Freien bei Windstille geeignet. Fliegen bei Wind wird nur für Geübte empfohlen!

- Dieser Quadrocopter ist ab 15 Jahren geeignet. Die Aufsicht der Eltern ist beim Fliegen erforderlich.

- Hände, Gesicht, Haare und lose Kleidung von den Rotoren fernhalten.

- Fernsleuerung und Quadrocopter ausschalten, wenn sie nicht im Einsatz sind.

- Batterien aus der Fernsteuerung nehmen, wenn sie nicht im Einsatz ist.

- Den Quadrocopter stets im Auge behalten, um die Kontrolle über den Quadrocopter nicht zu verlieren. - Wir empfehlen für die Fernsteuerung neue Alkali-Mangan-Batterien. Einwegbatterien für diese Fernsteuerung können durch aufladbare Batterien (Akkumulatoren) umweltfreundlich ersetzt werden.

- Sobald die Fernsteuerung nicht mehr zuverlässig funktioniert, sollten neue Batterien eingelegt werden.

- Diese Bedienungsanleitung bitte aufbewahren.

- Der Benutzer sollte diesen Quadrocopter nur gemäß den Gebrauchshinweisen in dieser Bedienungsanleitung betreiben.

- Den Quadrocopter nicht in der Nähe von Personen, Tieren, Gewässern und Stromleitungen fliegen.

- Das Ladegerät für den Li-Ion-Akku ist speziell zum Aufladen des Quadrocopter-Akkus geschaffen. Das Ladegerät nur zum Aufladen des Quadrocopter-Akkus, nicht für andere Batterien nutzen.

- Den Quadrocopter niemals mit Wasser in Verbindung bringen, da dadurch die Elektronik beschädigt werden kann.

- Das Fluggerat stets beobachten, damit es nicht gegen den Piloten, andere Menschen oder Tiere fliegt und sie verletzt.

- Generell ist darauf zu achten, dass das Modell auch unter Berücksichtigung von Funktionsstörungen und Defekten niemanden verletzen kann.

- Dieser Quadrocopter ist nicht geeignet für Menschen mit körperlichen oder geistigen Einschränkungen. Personen ohne Kenntnisse mit Modell-Quadrocopter empfehlen wir die Inbetriebnahme unter Anleitung eines erfahrenen Piloten.

Wartung und Pflege:

Batterie-Sicherheitshinweise zur Fernsteuerung:

• Den Quadrocopter bitte nur mit einem sauberen Tuch abwischen.
• Quadrocopter und Batterien vor direkter Sonneneinstrahlung und/oder direkter Wärmeeinwirkung schützen.
• Nicht wiederaufladbare Batterien dürfen nicht geladen werden.
• Aufladbare Batterien müssen vor dem Aufladen aus der Fernsteuerung herausgenommen werden.
• Aufladbare Batterien dürfen nur unter Aufsicht von Erwachsenen geladen werden.
• Ungleiche Batterietypen oder neue und gebrauchte Batterien dürfen nicht zusammen verwendet werden.
• Es dürfen nur die empfohlenen Batterien oder die eines gleichwertigen Typs verwendet werden.
• Batterien müssen mit der richtigen Polarität (+ und -) eingelegt werden.
• Leere Batterien müssen aus der Fernsteuerung herausgenommen werden.
  • Die Anschlussklemmen dürfen nicht kurzgeschlossen werden. Batterien bitte aus der Fernsteuerung nehmen, wenn sie längere Zeit nicht gebraucht werden.

Der Quadrocopter ist mit einem aufladbaren Lithium-Ionen-Akku ausgestattet. Bitte die folgenden Sicherheitshinweise beachten:

• Li-Ion-Akkus niemals ins Feuer werlen oder an heißen Osten aufbewahren.
- Zum Aufladen nur das mitgelieferte Ladegerät verwenden. Die Verwendung eines anderen Ladegerätes kann zu einer dauerhaften Beschädigung des Akkus sowie benachbarter Teile führen und körperliche Schäden verursachen!
• Niemals ein Ladegerät für NiCd-/NiMH-Akkus verwenden!
- Für den Aufladevorgang ist immer auf eine feuerfeste Unterlage und eine brandsichere Umgebung zu achten.
- Während des Auf- und Endladevorgangs den Akku nicht unbeaufsichtigt lassen.

• Die Kontakte des Akkus niemals auseinanderbauen oder verändern. Die Zellen des Akkus nicht beschädigen oder aufstechen. Es besteht Explosionsgefahr!

- Der Li-Ion-Akku darf nicht in die Reichweite von Kindern gelangen.

- Bei der Entsorgung müssen Akkus entladen bzw. die Batteriekapazität muss erschöpft sein. Freiliegende Pole mit einem Klebestreifen abdecken, um Kurzschlüsse zu vermeiden!

Sicherheitshinweise:

- Das Produkt niemals baulich verändern, denn es könnte beschädigt werden oder eine Gefahr darstellen.

- Um Risiken zu vermeiden, das Fluggerät niemals bedienen, wenn Sie auf dem Boden oder auf einem Stuhl sitzen. Das Fluggerät in einer Position bedienen aus der heraus gegebenenfalls schnell ausgewichen werden kann.

- Das Fluggerät und die Fernsteuerung stets nach Gebrauch ausschalten. Ansonsten könnte unbeabsichtigt ein Startbelehl erfolgen.

Akkuanforderung für den Quadrocopter: Stromversorgung: =

Nennleistung: DC 7,4 V / 4,81 Wh Batterien: 1 x 7,4 V aufladbarer Li-Ion-Akku (wechselbar) Kapazität: 650 mAh

Batterie-/Akkuanforderung für die Fernsteuerung:

Stromversorgung: =

DC 9 V

Batterien: 6 x 1,5 V "AA" (nicht mitgeliefert)

Ladegerät:

Input: AC 100-240 V 50-60 Hz; Output: DC 7,4 V --- 800 mA

1 QUADROCOPTER

1A Haube

1B Vordere Propeller (Orange)

1C Hintere Propeller (Schwarz)

1D Akkuschacht

1E Anschlusskabel für Akku

1F Akkustecker

2 FERNSTEUERUNG

2A Antenne

2B Power-LFD

2C Trimmung für Vor- und Rückwärtsflug

2D 3-Stufen-Schalter für 30%, 60% und 100% Steuerwirksamkeit samt Looping-Funktion

2E Regler für Vor- und Rückwärtsflug sowie Seitwärtsflug

2F Trimmung für Seitwärtsflug

2G ON/OFF Schalter

2H Regler für Schub und Drehung

21 Trimmregler für Drehung

3 BATTERIEN EINSETZEN (FERNSTEUERUNG)

3A Schraube lösen und Abdeckung abnehmen

3B 6 x 1,5 V AA-Batterien einlegen und auf die Polaritätsangaben, wie im Batterielach angegeben, achten.

3C Abdeckung wieder aufsetzen und verschrauben.

4 AUFLADEN DES QUADROCOPTERS

Achtung: Vor dem Laden und nach jedem Flug müssen Akku und die Motoren ca. 15-30 Minuten abkühlen, andernfalls können sie beschädigt werden. Der Lägevorgang ist ständig zu überwachen. Für den Aufladevorgang ist immer auf eine feuerfeste Unterlage und eine brandsichere Umgebung zu achten.

- Den Quadrocopter vom Akku abstecken, die Fernsteuerung ausschalten und das Ladegerät in eine Steckdose stecken. Die Kontroll-LED am Ladegerät leuchtet grün (4A).

- Ziehen Sie den Akku aus dem Akkuschacht (nicht am Kabel halten!) (4B)

- Slecken Sie nun den Akku an das Kabel des Ladegeräts. Hier auf die Polarität achten. Bitte wenden Sie keine Gewalt an. Wenn der Ladévorgang beginnt, leuchtet die LED am Ladegerät rot.

- Der Ladevorgang dauert etwa 70 Minuten und ist ständig zu überwachen. Sobald der Ladevorgang beendet ist, leuchtet die IED am Ladegeräf wieder grün.

- Trennen Sie nach dem Laden den Akku vom Ladegerät und das Ladegerät vom Stromnetz (4C).

Nach einer Ladezeit von 90 Minuten kann der Quadrocopter ca. 5-7 Minuten lang fliegen.

Warnhinweis: Der Akku erwärmt sich während des Aufladens normalerweise nicht. Sollte er jedoch warm oder gar heiß werden und/oder Veränderungen an der Oberfläche zeigen, ist der Ladevorgang sofort abzubrechen!

5 STARTVORBEREITUNG

Der Schubregler (der linke Regler der Fernsteuerung) muss vor dem Einschalten nach unten zeiger! (5A). Anschließend den ON/OFF-Schafter (5B) der Fernsteuerung auf „ON“ stellen, die Power-LED blinkt (5C). Verbinden Sie das Akku-Kabel mit dem Anschluss-Kabel (5D). Jetzt beginnen die IFD am Quadrocopter zu blinken. Den Quadrocopter auf den Boden setzen, so dass das Heck in Ihre Richtung zeigt, die beiden schwarzen Propeller sind hinten, die orangetarbenen vom. Zum Initialisieren muss der Regler für Schub kurz nach ganz oben und wieder zurück nach unten bewegt werden. Die Power-LED an der Fernsteuerung leuchtet nun dauerhaft.

Achtung! Stellen Sie Ihren Quadrocopter unbedingt auf eine waagrechte Fläche – die Steuerelektronik richtet ihre Neutralposition nach dem Untergrund aus!

6 TRIMMEN DER STEUERUNG

Die richtige Trimmung ist die Grundvoraussetzung für ein einwandfreies Hugverhalten des Quadrocopters. Die Abstimmung ist einfach, benötigt aber etwas Geduld und Gefühl. Bitte die folgenden Hinweise genau beachten; Den Schübregler vorsichtig nach oben bewegen und den Quadrocopter ungefähr 0,5 bis 1 Meter in die Höhe steigen lassen.

6A Wenn sich der Quadrocopter von selbst schnell oder langsam nach links oder rechts bewegt ...

drücken Sie die Trimmung für Seitwartsflug schrittweise in die entgegengesetzte Richtung.

6B Wenn sich der Quadrocopter von selbst schnell oder langsam um seine eigene Achse dreht ...

drücken Sie die Trimmung für die Drehung in die entgegengesetzte Richtung.

6C Wenn sich der Quadrocopter von selbst schnell oder langsam nach vorn oder hinten bewegt ...

drücken Sie die Trimmung für Vor- und Rückwärtsflug schrittweise in die entgegengesetzte Richtung.

7 FLUGSTEUERUNG

Hinweis: Für ein ruhiges Flugverhalten des Quadrocopters sind nur minimale Korrekturen an den Reglern nötigt! Die Richtungsangaben gelten, wenn man den Quadrocopter von hinten betrachtet. Fliegt der Quadrocopter auf den Piloten zu, so muss in die jeweils entgegengesetzte Richtung gesteuert werden.

Höhere Fluggeschwindigkeit

Für mehr Fluggeschwindigkeit schieben Sie den Schalter rechts oben an der Fernsteuerung nach rechts auf 60% (Mittelstellung) (71). Nun lässt der Quadrocopter eine größere Neigung zu, was höhere Fluggeschwindigkeiten ermöglicht. Bitte verwenden Sie diese Funktion erst, wenn Sie ausreichend Erfahrung in der Standard-Einstellung gesammelt haben, da der Quadrocopter empfindlicher reagiert und dadurch sensibler gesteuert werden muss.

Loopings fliegen – nur für Geübte! Wenn Sie Ihren Quadrocopter ausreichend beherrischen, können Sie sich an die Kunstflugfunktion wagen. Drücken Sie hierzu den 3-Stufen-Schalter ganz nach rechts auf 100% (71) und stellen Sie sicher, dass Sie ausreichend Platz in jede Richtung haben (10 Meter mindestens). Beachten Sie zudem auch die Sicherheitshöhe – fliegen Sie mindestens 5 m hoch, da Ihr Quadrocopter beim Überschlag an Höhe verliert, und anschließend abgefangen und ausgesteuert werden muss!

Beachten Sie: Loopings gelingen besser, wenn der Akku noch recht voll ist.

Steigen Sie nun auf Sicherheitshöhe. Drücken Sie den Regler für Vor- und Rückwärtsflug sowie Seitwärtsflug schnell ganz nach vorne und wieder ganz zurück. Der Quadrocopter führt einen Looping nach vorne aus - Loopings in eine andere Richtung werden entsprechend der Bewegung des Reglers ausgeführt. Seien Sie anschließend drauf vorbereitet, den Quadrocopter abzufangen, da Flughöhe, Richtung und Geschwindigkeit nach dem Überschlag stark von Wind und vorherigen Flugbewegungen abhängen.

7A Um zu starten oder an Flughöhe zu gewinnen, den Regler für Schub und Drehung vorsichtig nach vorn bewegen.
7B Zum Landen oder um tiefer zu fliegen, den Schub-/Drehregler nach hinten bewegen. 7C Um nach vom zu fliegen, den Regler für Vor- und Rückwärtsflug sowie Seitwärtsflug vorsichtig nach vom bewegen.
7D Um rückwärts zu fliegen, den Regler für Vor- und Rückwärtsflug sowie Seitwärtsflug vorsichtig nach hinten ziehen.
7E Um nach links zu Iliegen, den Regler für Vor- und Rückwärtsflug sowie Seitwärtsfluqvorsichtig nach links bewegen.
7F Um nach rechts zu fliegen, den Regler für Vor- und Rückwärtsflug sowie Seitwärtsflug vorsichtig nach rechts bewegen.
76 Um den Quadrocopter links herum zu drehen, den Regier für Schub und Drehung nach links bewegen.
7H Um den Quadrocopter rechts herum zu drehen, den Regler für Schub und Drehung nach rechts bewegen.

HINWEISE ZUM SICHEREN FLIEGEN

ALLGEMEINE FLUG-TIPPS:

• Den Quadrocopter immer auf eine ebene Fläche stellen. Eine schräge Fläche kann das Startverhalten des Quadrocopter unter Umständen negativ beeinflussen.
  • Die Regler immer langsam und mit Gefühl bewegen.
• Den Quadrocopter immer im Auge behalten und nicht auf die Fernsteuerung sehen!
• Den Schubregler wieder etwas nach unten bewegen, sobald der Quadrocopter vom Boden abhebt. Um die Flughöhe zu halten, die Einstellung des Schubreglers anpassen.
• Sinkt der Quadrocopter, den Schubregler wieder etwas nach oben bewegen.

• Steigt der Quadrocopter den Schubregler etwas nach unten bewegen.

• Um eine Kurve zu fliegen, genügt es oft schon, den Richtungsregler ganz leicht in die entsprechende Richtung anzutippen. Bei den ersten Flugversuchen neigt man dazu, den Quadrocöpter zu heftig zu steuern. Der Steuerungsregler sollte immer langsam und vorsichtig bewegt werden. Keinesfalls schnell oder ruckartig.

• Anfänger sollten nach dem Trimmern zunächst versuchen, den Schubregler zu beherrschen. Der Quadrocopter muss am Anfang nicht unbedingt geradeaus liegen – es kommt vielmehr darauf an, durch wiederholtes leichtes Antippen des Schubreglers eine konstante Höhe von ungefähr einem Meter über dem Boden zu halten. Erst dann sollte man üben, den Quadrocopter auch nach links bzw. nach rechts zu steuern.

DIE GEEIGNETE FLUGUMGEBUNG:

Der Ort, an dem man den Quadrocopter fliegen möchte, sollte folgende Kriterien erfüllen: - Es sollte sich um einen geschlossenen Raum handeln, in dem Windstille herrscht. Zum Beispiel Heizlüfter, Klimaanlagen oder Ähnliches verursachen Luftströmungen, die storen könnten.
- Der Raum sollte mindestens 10 Meter lang, 6 Meter breit und 3 Meter hoch sein. Für Kunstflug empfehlen wir, draußen oder in einer größeren Halle zu fliegen, in der in jede Richtung mindestens 10 Meter Platz ist.
- Es sollten sich keine Gegenstände im Raum befinden, die Schaden nehmen könnten. - Beim Fliegen unbedingt sicherstellen, dass sich alle Lebewesen – auch der Pilot – weiter als 1-2 Meter vom Fluggerät entfernt befinden.

AKKUZUSTAND:

- Wenn der Quadrocopter an Schub verliert, wird der Akku leer. Landen Sie, um nicht abzustürzen.

ACHTUNG!

Für Modellflugzeuge und -helikopter, die draußen geflogen werden, besteht seit 2005 Versicherungspflicht. Sprechen Sie bitte mit Ihrem Privat-Haftpflicht-Versicherer und vergewissein Sie sich, dass Ihre neuen und bisherigen Modelle in diese Versicherung eingeschlossen sind. Lassen Sie sich diese Bestätigung schriftlich geben und heben Sie diese gut auf. Alternativ dazu bietet der DMFV im Internet auf www.dmfv.aero eine kostenlose? Prebermitgliedschaft inklusive Versicherung an.

8 WECHSELN DER PROPELLER

Wenn die Rotorblätter des Quadrocopters beschädigt werden, müssen diese getauscht werden. Gehen Sie wie folgt vor:

8A Achten Sie vor der Montage darauf, dass Sie die Propeller nicht vertauschen. Der Quadrocopter hat 4 verschiedene Propeller, die sich durch Farbe und Drehrichtung unterscheiden. Die orangen Propeller sind vorn, die schwarzen hinten.

8B Schrauben Sie die Sicherungsschraube des Propellers gegen den Uhrzeigersinn aus der Nabe des Propellers und ziehen Sie den defekten Propeller vorsichtig von der Welle ab.

8C Stecken Sie den neuen Propeller wieder vorsichtig auf die Welle und drehen Sie die Sicherungsschraube wieder vorsichtig im Uhrzeigersinn ein.

8D Auf Bild 8D sehen Sie den Quadrocopter in der Draufsicht, die orangen Propeller sind vom, die schwarzen hinten. Die Propeller sind in der Mitte mit einer kleinen 1 oder 2 markiert. Bitte montieren Sie wie folgt:

vorn links orange 1

vorn rechts orange 2

hinten links schwarz 2

hinten rechts schwarz 1

Flugrichtung

Die Tinterseite des Quadrocopters ist dort, wo das Akkukabel auf der Platine angelötet wurde.

FEHLERBEHEBUNG

Problem: Die Propeller bewegen sich nicht.

Ursache: Der ON/OFF-Schalter steht auf „OFF“. Der Akku ist zu schwach bzw. leer.

Abhilfe: • Den ON/OFF-Schalter auf „ON“ stellen. • Den Akku aufladen.

Problem: Der Quadrocopter stoppt ohne ersichtlichen Grund während des Fluges und sinkt ab.

Ursache: · Der Akku ist zu schwach.

Abhilfe: · Den Akku aufladen.

Problem: Der Quadrocopter lässt sich mit der Funk-Fernsteuerung nicht steuern.

Ursache: · Der ON/OFF-Schalter steht auf „OFF“.

• Die Batterien wurde falsch eingelegt.

• Die Batterien haben nicht mehr genug Energie.

Abhilfe: · Den ON/OFF-Schalter auf „ON“ stellen.

- Überprüfen Sie, ob die Batterien korrekt eingelegt sind.

- Neue Batterien einlegen.

Problem: Der Quadrocopter dreht sich nur noch um seine Hochachse oder überschlägt sich beim Start.

Ursache: · Falsche Anordnung der Propeller.

Abhilfe: · Propeller wie in der Anleitung beschrieben einbauen.

Problem: Der Quadrocopter will keine Loopings fliegen.

Ursache: · Der 3-Stufen-Schalter nicht auf 100%, Akku zu schwach.

Abhilfe: • 3-Stufen-Schalter nach ganz rechts drücken, Akku aufladen.

Weitere Tipps und Tricks finden Sie im Internet unter www.revell-control.de.

SERVICEHINWEISE

Unter www.revell-control.de finden Sie unsere Telefon-Hotline, Bestellmöglichkeiten und Austausch-Tipps für Ersatzteile sowie weitere nützliche Informationen zu allen Modellen von Revell Control.

www.revell-control.de

23978

.Revell

Control

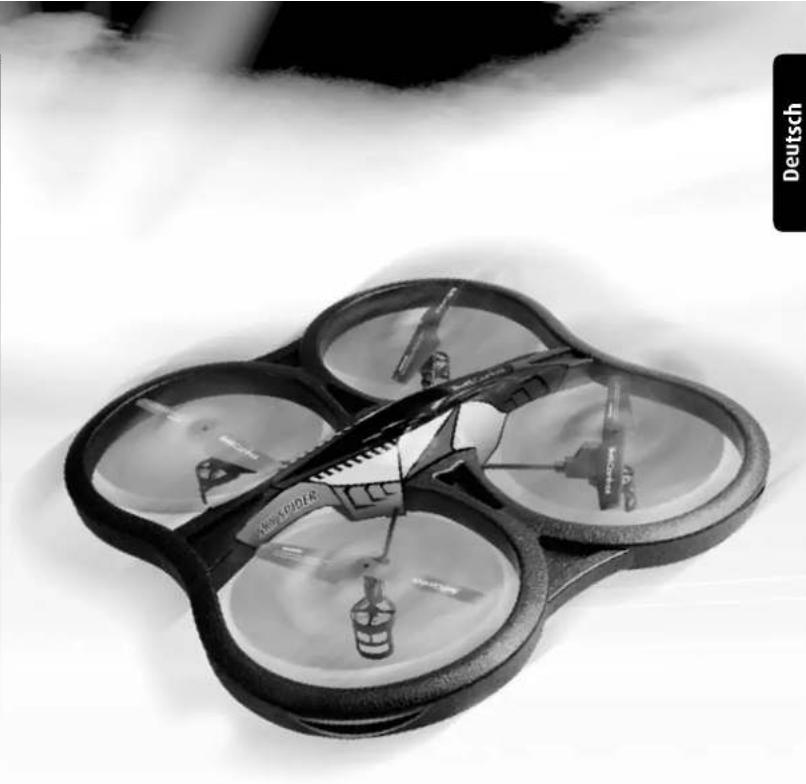

QUADROCOPTER

SKY SPIDER

IMPORTANT FEATURES

Mini Quadrocopter:
