Steady Quad Cam - Drohne Revell - Kostenlose Bedienungsanleitung

Produkttyp	Quadrocopter-Drohne mit Kamera
Marke	Revell
Modell	Steady Quad Cam
Kategorie	Drohne
Stromversorgung des Drones	Wiederaufladbarer Li-Po-Akku 3,7 V / 2 Wh (enthalten)
Stromversorgung der Fernbedienung	4 Batterien 1,5 V Typ AAA (nicht enthalten)
Kamera	Integrierte 720p-Kamera, Fotos und Videos auf micro-SD-Karte
Headless-Modus	Ja, Aktivierung durch kurzen Druck auf Regler 2A
Flip-Funktion	Ja, langer Druck auf Regler 2A (~2 Sek.)
Geschwindigkeiten	2 Geschwindigkeiten, Umschaltung durch kurzen Druck auf Regler 2B
Höhenassistent	Automatische Höhenhaltung
Empfohlenes Mindestalter	14 Jahre, Aufsicht durch Erwachsene erforderlich
Verwendung	Innen- und Außenbereich bei trockenem und windstillem Wetter
Flugzeit	5 bis 7 Minuten
Ladezeit	Etwa 80 Minuten
Reichweite	In der Anleitung nicht angegeben
Abmessungen (Drohne)	Nicht angegeben
Gewicht (Drohne)	Nicht angegeben
Pflege	Mit einem sauberen, feuchten Tuch reinigen; vor direkter Sonneneinstrahlung und Hitze schützen; Wasserkontakt für Fernbedienung und Ladegerät vermeiden
Ersatzteile	Austauschbare Rotoren, Rotorabzieher enthalten; nur Originalteile verwenden
Versicherung	Seit 2005 für Außenflüge vorgeschrieben
Konformität	Richtlinie 1999/5/EG, Erklärung auf revell-control.de

Häufig gestellte Fragen - Steady Quad Cam Revell

Wie starte ich die Revell Steady Quad Cam Drohne?

Schalten Sie zuerst die Fernbedienung ein, setzen Sie den Akku in die Drohne ein, bis er einrastet, und drücken Sie dann lange den ON/OFF-Knopf der Drohne. Stellen Sie die Drohne auf eine ebene Fläche. Um die Rotoren zu starten, bewegen Sie gleichzeitig den linken Regler (Schub/Drehung) nach unten links und den rechten Regler (vorwärts/rückwärts) nach unten rechts.

Wie lade ich den Akku der Drohne?

Schalten Sie die Drohne aus. Verbinden Sie das Lade-/Datenkabel mit dem USB-Anschluss der Drohne und stecken Sie das andere Ende in einen USB-Port eines Computers (mindestens 500 mA). Die roten LEDs leuchten auf und erlöschen, wenn der Ladevorgang abgeschlossen ist. Der Ladevorgang dauert etwa 80 Minuten. Überwachen Sie den Ladevorgang stets und verwenden Sie nur das mitgelieferte Ladegerät.

Was tun, wenn die Drohne nicht auf die Steuerung reagiert?

Überprüfen Sie, ob der ON/OFF-Schalter der Drohne auf ON steht und die Batterien der Fernbedienung richtig eingelegt und geladen sind. Wenn das Problem weiterhin besteht, schalten Sie alles aus und wieder ein, und zwar zuerst die Fernbedienung, dann die Drohne. Konsultieren Sie die Fehlerbehebung in der Anleitung.

Wie aktiviere ich den Headless-Modus?

Führen Sie einen kurzen Druck (ca. 0,3 Sekunden) auf den Regler 2A (Schub/Drehung) aus. Der Headless-Modus ermöglicht das Steuern der Drohne ohne Berücksichtigung ihrer Ausrichtung: Die Flugrichtung entspricht immer der Steuerrichtung. Zum Deaktivieren drücken Sie erneut kurz. Achtung: Bei jedem Einschalten wird die Vorwärtsausrichtung gespeichert.

Wie wechsle ich die Propeller der Drohne?

Verwenden Sie den mitgelieferten Rotorabzieher, um den beschädigten Propeller von oben zu entfernen. Setzen Sie vorsichtig einen neuen Propeller auf die Motorwelle und achten Sie auf die Drehrichtung (gekennzeichnete Rotoren). Verwenden Sie nur Original-Revell-Ersatzteile.

Wie kalibriere ich die Gyroskopsensoren?

Schalten Sie die Drohne und die Fernbedienung ein, schalten Sie in den zweiten Gang, indem Sie auf den Regler 2B drücken. Halten Sie den Regler 2A unten rechts, während Sie den Regler 2B schnell hin und her bewegen. Die LEDs blinken, um die Kalibrierung zu bestätigen. Stellen Sie sicher, dass der Akku geladen ist und die Rotoren nicht beschädigt sind.

Wie lange ist die Flugzeit?

Die Flugzeit beträgt 5 bis 7 Minuten nach einer vollständigen Ladung von etwa 80 Minuten. Lassen Sie die Drohne vor dem erneuten Aufladen 15 bis 30 Minuten abkühlen.

Kann ich wiederaufladbare Batterien in der Fernbedienung verwenden?

Ja, es wird empfohlen, wiederaufladbare AAA-Batterien zu verwenden. Entfernen Sie sie vor dem Aufladen aus der Fernbedienung. Laden Sie keine Einwegbatterien. Die Fernbedienung benötigt 4 Batterien von 1,5 V.

Wie lade ich Fotos und Videos von der Drohne herunter?

Schalten Sie die Drohne ein, verbinden Sie das Lade-/Datenkabel mit dem USB-Anschluss der Drohne und einem Computer. Nach der Installation erkennt der Computer die Drohne als Speichergerät. Sie können dann die Dateien kopieren. Stellen Sie sicher, dass eine micro-SD-Karte in der Drohne eingelegt ist.

Wie wechsele ich zwischen den Flugmodi 1 und 2?

Um in Modus 1 zu wechseln: Halten Sie den Regler 2A oben links und den 2B oben rechts, schalten Sie dann die Fernbedienung ein. Für Modus 2: Halten Sie beide Regler oben links, schalten Sie dann ein. Bewegen Sie anschließend die Regler in alle Richtungen, um zu kalibrieren. Modus 2 ist die Standardeinstellung mit Schub/Drehung auf dem linken Regler.

BEDIENUNGSANLEITUNG Steady Quad Cam Revell

43676

Rotor-Satz Rotor Set

43677

Akku Battery

Lade-/Datenkabel, Rotorenabzieher, micro-SD-Karte

Mit neuem Assistent, der dafür sorgt, dass der Quadcopter automatisch die Höhe hält

- Mit eingebauter 720p-Kamera - Mit Headless-Mode, Flip-Funktion und zwei Geschwindigkeitsstufen

Sicherheitshinweise:

- Vor der ersten Inbetriebnahme Anleitung vollständig lesen und verstehen.

- Dieses Modell ist ab 14 Jahren geeignet. Die Aufsicht der Eltern ist beim Fliegen erforderlich. - Bedienungsanleitung und Packung bitte aufbewahren, da sie wichtige Hinweise enthalten.

- Der Benutzer darf dieses Modell nur gemäß den Gebrauchshinweisen in dieser Bedienungsanleitung betreiben.

- Dieses Modell ist für den Gebrauch in Innenräumen und bei Trockenheit und Windstille im Freien geeignet. - Hände, Gesicht und lose Kleidung bei Betrieb vom Modell fernhalten.

- Fernsleuerung und Modell ausschalten, wenn sie nicht im Einsatz sind.

- Batterien aus der Fernsteuerung nehmen, wenn sie nicht im Einsatz ist.

- Das Modell stets im Auge behalten, um die Kontrolle über das das Modell nicht zu verlieren. Ein unachtsamer und sorgloser Einsatz kann erhebliche Schäden verursachen.

- Das Modell nicht in der Nähe von Personen, Tieren, Straßen, Gewässern oder Stromleitungen betreiben.

- Dieses Modell ist nicht geeignet für Menschen mit körperlichen oder geistigen Einschränkungen. Personen ohne Kenntnisse im Umgang mit ferngesteuerten Modellen empiehlen wir die Inbetriebnahme unter Anleitung einer erlahrenen Person.

- Betreiben Sie nie ein Modell unter Drogen- oder Alkoholeinfluss.

- Generell ist darauf zu achten, dass das Modell auch unter Berücksichtigung von Funktionsstörungen und Delekten niemanden verletzen kann.

- Das Modell darf nur mit originalen Revell Control-Ersatzteilen repariert oder verändert werden. Andernfalls könnte das Modell beschädigt werden oder eine Gefahr darstellen

- Um Risiken zu vermeiden, das Modell immer in einer Position steuern, aus der heraus gegebenenfalls schnell ausgewichen werden kann.

Sicherheitshinweise für Flugmodelle:

- Sie nehmen mit Ihrem Fluggerät am allgemeinen Luftverkehr teil. Sie sind als Pilot für Ihr Modell verantwortlich, Sie halten für Ihr Modell und für durch den Betrieb entstandene Schäden.

- Wenn Sie Ihr Fluggerät kommerziell nutzen möchten, benötigen Sie eine Aufstiegserlaubnis.

- Machen Sie sich vor der ersten Inbetriebnahme mit den Funktionen des Modells vertraut.

- Prülen sie die korrekte Funktion des Produkts vor jedem Flug.

- Beachlen Sie stets die Vorgaben des Herstellers.

- Beachten Sie stets Wind, Witterung und eventuelle Hindernisse.

- Sie müssen bemannten Luftfahrzeugen stets sofort ausweichen und unverzüglich landen.

- Hiegen Sie nicht über fremde Privatgrundstücke, Menschenansammlungen, militärische Objekle, Krankenhäuser, Kraftwerke, Justizvollzuganstalten und dergleichen.

- Fliegen Sie nicht in der Nähe von Fluqplätzen (<1,5 km).

- Fliegen Sie nie ohne direkten Sichtkontakt zum Modell, es muss sich immer in direkter Sichtwelte befinden. Ein Modell z.B. nur anhand eines Videobilds zu steuern ist gesetzlich verboten.

- Bei Nichtbeachtung dieser Sicherheits-hinweise können Sie sich strafbar machen!

- Infos und weitere Hilfe erhalten Sie vom Verein für unbemannte Luftfahrtsysteme unter „http://www.uavdach.org“

- Für Modelle, die draußen geflogen werden, besteht seit 2005 Versicherungs pflicht. Sprechen Sie bitte mit Ihrem Privat-Haftpflicht-Versicherer und vergewissern Sie sich, dass Ihre neuen und bisherigen Modelle in diese Versicherung eingeschlossen sind. Lassen Sie sich diese Bestätigung schriftlich geben und heben Sie diese gut auf. Alternativ dazu bietet der DMFV im Internet auf www.dmfv.aero eine kostenlose Probemitgliedschaft incl. Versicherung an.

Sicherheitshinweise zur Fernsteuerung:

- Wir emplehlen für die Fernsleuerung neue Akali-Mangan-Batterien. Einweg batterien für diese Fernsleuerung und andere im Haushalt betriebene elektrische Geräte können durch aufladbare Batterien (Akkumulatoren) umweltfreundlich ersetzt werden.

- Sobald die Fernsteuerung nicht mehr zuverlässig funktioniert, sollten neue Batterien eingelegt bzw. die Batterien aufgeladen werden.

Batterie-Sicherheitshinweise:

- Aufladbare Batterien müssen vor dem Aufladen aus der Fernsteuerung herausgenommen werden.

- Nicht wiederaufladbare Batterien dürfen nicht geladen werden.

- Aufladbare Batterien dürfen nur unter Aufsicht von Erwachsenen geladen werden.

- Ungleiche Batterietypen oder neue und gebrauchte Batterien dürfen nicht zusammen verwendet werden.

- Es dürfen nur die empfohlenen Batterien oder die eines gleichwertigen Typs verwendet werden.

- Batterien müssen mit der richtigen Polarität (+ und -) eingelegt werden.

- Leere Batterien müssen aus der Fernsteuerung herausgenommen werden.

• Die Anschlussklemmen dürfen nicht kurzgeschlossen werden.

- Batterien aus der Fernsteuerung nehmen, wenn sie längere Zeit nicht gebraucht wird.

Sicherheitshinweise zum Ladegerät:

- Nicht wiederaufladbare Batterien dürfen nicht geladen werden.

- Dieses Ladegerät ist nicht geeignet für Personen (einschliesslich Kindern) mit körperlichen oder geistigen Einschränkungen, oder mit unzu reichender Kenntnis und Erfahrung mit Ladegeräten, ausser unter Aufsicht oder nach sachkundiger Anleitung durch einen Erziehungsberechtigten.

- Kinder müssen beaufsichtigt werden – das Ladegerät ist kein Spielzeug!

- Transformatoren, Netzteile oder Ladegeräte, die mit dem Modell zusammen verwendet werden, müssen regelmäßig auf Beschädigungen von Kabeln, Steckern, Gehausen und anderen Teilen überprüft werden, und eventuelle Beschädigungen müssen zuerst repariert werden, bevor die Gerate weiter verwendet werden dürfen.

Das Modell ist mit einem LiPo-Akku ausgestattet. Bitte die folgenden Sicherheitshinweise beachten:

• LiPo-Akkus niemals ins Feuer werfen oder an heißen Orten aufbewahren.

- Zum Aufladen nur das mitgelieferte Ladegerät verwenden. Die Verwendung eines anderen Ladegerätes kann zu einer dauerhaften Beschädigung des Akkus sowie benachbarter Teile führen und körperliche Schäden verursachen!

• Niemals ein Ladegerät für NiCd-/NiMH-Akkus verwenden!

- Für den Aufladevorgang ist immer auf eine feuerfeste Unterlage und eine brandsichere Umgebung zu achten.

- Während des Aufladevorgangs den Akku nicht unbeaufsichtigt lassen.

• Die Kontakte des Akkus niemals auseinanderbauenoderverändern.

Die Zellen des Akkus nicht beschädigen oder aufstechen. Es besteht Explosions gefahrt! Die LiPo-Batterie darf nicht in die Reichweite von Kindern gelangen. Bei der Entsorgung müssen Akkus entladen bzw. die Batteriekapazität muss erschöpft sein. Freiliegende Pole mit einem Klebestreifen abdecken, um Kurzschlüsse zu vermeiden!

Wartung und Pflege:

- Das Modell bitte nur mit einem sauberen, feuchten Tuch abwischen. - Modell, Akku und Batterien vor direkter Sonneneinstrahlung und/oder direkter Wärmeeinwirkung schützen. - Modell, Fernsteuerung und Ladegerät niemals mit Wasser in Verbindung bringen, da dadurch die Elektronik beschädigt werden kann.

Technische und farbliche Änderungen vorbehalten!

Akkuanforderung für das Modell:

Stromversorgung: — Nennleistung: 1 x DC 3,7 V/2 Wh aufladbarer LiPo-Akku (mitgeliefe Kapazität: 520 mAh

Batterie-/Akkuanforderung für die

Fernsteuerung:

Stromversorgung: == DC 6 V Batterien: 4 x 1,5 V "A (nicht mitgeliefert)

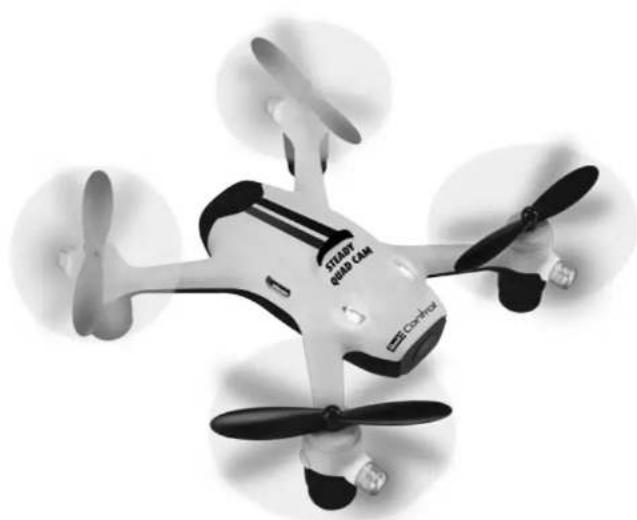

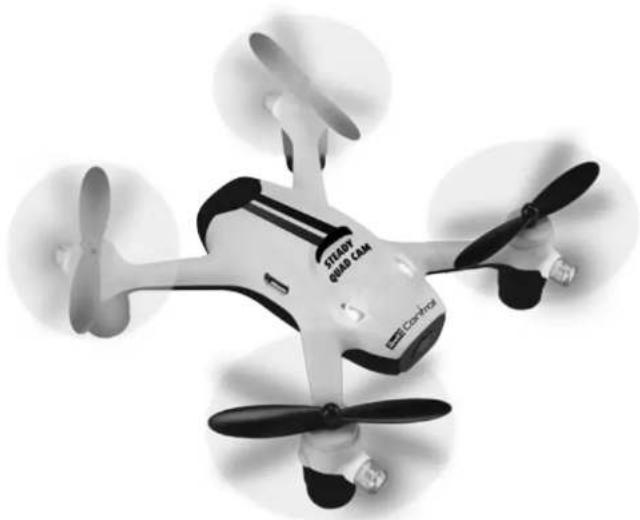

1 MODELL

1A Rotoren 1B Kamera-Objektiv 1C Status-LED 1D Akku-Fach

1E ON/OFF-Taste 1F micro-SD-Karten-Slot 1G USB-Anschluss

2 FERNSTEUERUNG

2A Regler für Schub und Drehung. Kurzer, senkrechter Druck: Headless Mode Längerer, senkrechter Druck: Flip-Funktion 2B Regler für Vor/Zurück und Seitwärts. Kurzer, senkrechter Druck: zweite Geschwindigkeitsstufe 2C Trimmung für Drehung

2D Trimmung für Vor/Zurück 2E Trimmung für Seitwärts 2F ON/OFF-Schalter 2G Display 2H Taste für Foto 2I Taste für Video

3 BATTERIEN EINSETZEN (FERNSTEUERUNG)

3A Abdeckung aufschrauben und abnehmen. 3B 4 x 1,5 V AAA-Batterien einlegen und auf die Polaritätsangaben, wie im Batteriefach angegeben, achten. 3C Die Batteriefach-Abdeckung schließen und verschrauben.

4 AUFLADEN DES MODELLS

Achtung: Vor dem Laden und nach jedem Flug müssen Akku und die Motoren ca. 15-30 Minuten abkühlen, ändernfalls können sie beschädigt werden. Der Ladevorgang ist ständig zu überwächen. Für den Aufladevorgang ist immer auf eine feuerfeste Unterlage und eine brandsichere Umgebung zu achten.

4A

• Zum Laden muss das Modell ausgeschaltet sein.
- Den Akku in das Akkufach 1D schieben, bis er einrastet.
• Das Lade-Datenkabel mit dem USB-Anschluss des Modells verbinden.
- Den USB-Stecker des Lade-Datenkabels in eine beliebige USB-Schnittstelle an einem Computer oder ähnlichem mit mindestens 500 mA Leistung stecken.
- Während des Ladevorgangs leuchten zwei LED auf der Oberseite des Modells rot.
- Der Ladevorgang ist abgeschlossen, wenn die roten LED nicht mehr leuchten.

4B

- Nach dem Laden das Lade-Datenkabel vom Modell und der USB-Schnittstelle abziehen. - Ist das Modell längere Zeit nicht in gebrauch, muss der Akku aus dem Modell entfernt werden.

Nach einer Ladezeit von etwa 80 Minuten kann das Modell ca. 5-7 Minuten lang fliegen.

Warnhinweis: Der Akku erwärmt sich während des Aufladens normalerweise nicht. Sollte er jedoch warm oder gar heiß werden und/oder Veränderungen an der Oberfläche zeigen, ist der Ladevorgang sofort abzubrechen!

5 STARTVORBEREITUNG

5A Zum Starten des Modells zuerst die Fernsteuerung einschalten und den Akku ins Akkufach des Modells schieben, bis er einrastet.

5B Danach das Modell durch längeren Druck auf ON/OFF-Taste 1E einschalten und auf eine ebene, gerade und feste Unterlage stellen. Nach einer kurzen Initialsierungs-Phase leuchten die Status-LED dauerhaft und das Modell ist einsatzbereit.

5C Zum Starten der Rotoren den Regler für Schub und Drehung 2A nach links unten und gleichzeitig den Regler für Vor/Zurück und Seitwärts 2B nach rechts unten bewegen. Achtung: In der Stellung beide Regler nach unten und innen oder außen schalten die Rotoren, auch in der Luft, augenblicklich ab. Um die Rotoren nach der Landung abzuschalten, den Regler für Schub und Drehung 2A ganz nach unten bewegen und halten.

5D Zum Aufnehmen von Fotos und Videos muss eine micro-SD-Karte in den micro-SD-Karten-Slot 1F eingesteckt werden. IIC-Speicherkarten können nicht verwendet werden.

Schalten Sie nach dem Fliegen zuerst das Modell, danach die Fernsteuerung aus. Stecken Sie den Akku vom Modell ab und nehmen Sie den Akku aus dem Modell.

6 TRIMMEN DER STEUERUNG

Die richtige Trimmung ist die Grundvoraussetzung für ein einwandfreies Flugverhalten des Modells. Die Abstimmung ist einfach, benötigt aber etwas Geduld und Gefühl. Bitte die folgenden Hinweise genau beachten: Den Règler für Schub vorsichtig nach oben bewegen und das Modell ungefähr 0,5 bis 1 Meter in die Höhe steigen lassen.

6A Wenn sich das Modell von selbst schnell oder langsam nach links oder rechts bewegt ...

drücken Sie die Trimmung für seitwarts (2E) schrittweise in die entgegengesetzte Richtung.

6B Wenn sich das Modell von selbst schnell oder langsam um seine eigene Achse dreht ...

drücken Sie die Trimmung für die Drehung (2C) in die entgegengesetzte Richtung.

6C Wenn sich das Modell von selbst schnell oder langsam nach vorn oder hinten bewegt ...

drücken Sie die Trimmung für Vor/Zurück (2D) schrittweise in die entgegengesetzte Richtung.

7 FLUGSTEUERUNG

Das Modell ist mit einem automatischen Höhenkontroll Assistent ausgestattet, der es ermöglicht, einfach und schnell das Steuern des Modells zu erlernen. Der Assistent ist ein Sensor, der auf etwa 10 Höhenzentimeter genau den Luftdruck messen kann und somit den Quadcopter automatisch auf der vorgegebenen Höhe halt. Somit genugt es zu Beginn, sich auf Vor/Zurück und Seitwärts zu konzentrieren.

Achtung: Durch äußere Einflüsse kann es vorkommen, dass sich der Druck im Inneren des Modells verändert, was zur Folge hat, dass das Modell von selbst langsam steigt oder sinkt. Das ist kein Defekt. Hier genügt es, kurz mit dem Regler für Schub und Drehung 2A kurz gegenzusteuern.

Hinweis: Für ein ruhiges Flugverhalten des Modells sind nur minimale Korrekturen an den Reglern nötig! Die Richtungsangaben gelten, wenn man das Modell von hinten betrachtet, Fliegt das Modell vorwärts auf den Piloten zu, so muss in die jeweils entgegengesetzte Richtung gesteuert werden.

Das Modell wie in Punkt 5 einschalten und die Rotoren durch bewegen der Regler 2A und 2B nach unten-außen starten.

7A Um zu starten oder an Flughöhe zu gewinnen, den Regler für Schub und Drehung (2A) vorsichtig nach vorn bewegen.

7B Zum Landen oder um tiefer zu fliegen, den Regler für Schub und Drehung (2A) nach hinten bewegen.

7C Um nach vom zu Iliegen, den Regler für Vor/Zurück und seitwärts (2B) vorsichtig nach vom bewegen.

7D Um rückwärts zu fliegen, den Regler für Vor/Zurück und seitwärts (2B) vorsichtig nach hinten ziehen.

7E Um nach links zu fliegen, den Regler für Vor/Zurück und seitwärts (2B) vorsichtig nach links bewegen.

7F Um nach rechts zu fliegen, den Regler Vor/Zurück und seitwärts (2B) vorsichtig nach rechts bewegen.

7G Um das Modell links herum zu drehen, den Regler für Schub und Drehung (2A) nach links bewegen.

7H Um das Modell rechts herum zu drehen, den Regler für Schub und Drehung (2A) nach rechts bewegen.

71 Mit einem Druck auf die Taste 2H nimmt die Kamera ein Foto auf. 7uvor sicherstellen, dass sich eine micro-SD-Karle im micro-SD-Karten-Slot 1F befindet.

7J Mit einem Druck auf die Taste 21 wird die Aufnahme eines Videos gestartet. Ein weiterer Druck stoppt die Aufnahme wieder.

7K Ein senkrechter, kurzer Druck (etwa 0,3 Sekunden) auf Regler 2A aktiviert den Headless-Mode. Der Headless-Mode unterstützt Beginner beim Einstieg, denn ganz gleich wohin sich der Quadrokopter dreht entsprifcht die Flugrichtung immer exakt der Richtung, die man mit dem Regler für Vor/Zurück und Seitwärts (2B) steuert. Ein Beispiel. Würde man das Modell um 180° drehen und auf sich zu fliegen, müsste man Vor/Zurück und Seitwärts „umdenken“, also entgegengesetzt steuern. Aktiviert man den Headless Mode ist das nicht mehr nötig, dä der interne Prozessor die Steuerrichtungen immer automatisch umrechnet. Ein weiterer Druck auf die Taste 2A deaktiviert den Mode.

Achtung: Bei jedem Einschalten „merkt“ sich das Modell die Ausrichtung nach vorne. Das bedeutet, dass man sich beim Steuern nicht drehen darf, da man dann in Bezug zum Modell eine andere Auffassung von „Vorne“ sowie „rechts/links“ bekommt. Wechselt man die Position und möchte den Headless Mode benutzen - oder die Steuerrichtung stimmt aufgrund einer Kollision nicht mehr - ist ein Neustart des Modells nötig.

7L Ein senkrechter, längerer Druck (etwa 2 Sekunden) auf Regler 2A aktiviert die Flip-Funktion. Die nächste Bewegung mit dem Steuerregler 2B lässt das Modell in dieser Richtung einen Flip um 360 ^rd vollführen. Hierbei auf etwa 2 Meter Sicherheitshöhe und einen ausreichend geladenen Akku achten.

7MEin senkrechter, kurzer Druck auf Regler 2B aktiviert die zweite Geschwindigkeitsstufe. Die Fernsteuerung piept zweimal kürz zur Bestätigung. Ein weitere Druck schaltet zurück in die Erste.

AKKUZUSTAND:

- Wenn das Modell an Schub verliert, wird der Akku leer. Landen Sie, um nicht abzustürzen.

8 HERUNTERLADEN DER FOTOS UND VIDEOS

1. Zuerst das Modell durch längeren Druck auf ON/OFF-Taste 1E einschalten.

2. Danach das Lade-/Datenkabel in den USB-Anschluss 1G stecken.

3. Nun das andere Ende des Lade-/Datenkabels in einen USB Port eines Computers stecken. Nach einer kurzen Installationsroutine ist der Computer bereit, die Daten vom Modell herunter zu laden. Beachlen Sie bitte die jeweilige Vorgehensweise ihres Computersystems.

HINWEISE ZUM SICHEREN FLIEGEN

ALLGEMEINE FLUG-TIPPS:

• Das Modell immer auf eine ebene Fläche stellen. Eine schräge Fläche kann das Startverhalten des Modells unter Umständen negativ beeinflussen.
  • Die Regler immer langsam und mit Gefühl bewegen.
  • Das Modell immer im Auge behalten und nicht auf die Fernsteuerung sehen!
• Den Schubregler wieder etwas nach unten bewegen, sobald das Modell vom Boden abhebt. Um die Flughöhe zu halten, die Einstellung des Schubreglers anpassen.
• Sinkt das Modell, den Schubregler wieder etwas nach oben bewegen
• Steigt das Modell den Schubregler etwas nach unten bewegen.
• Um eine Kurve zu fliegen, genügt es oft schon, den Richtungsregler ganz leicht in die entsprechende Richtung anzutippen. Bei den ersten Flugversuchen neigt man dazu, das Modell zu heftig zu steuern. Der Steuerungsregler sollte immer langsam und vorsichtig bewegt werden. Keinesfalls schnell oder ruckartig.
• Anfänger sollten nach dem Trimmen zunächst versuchen, den Schubregler zu beherrschern. Das Modell muss am Anfang nicht unbedingt geradeaus Iliegen – es kommt vielmehr darauf an, durch wiederholtes leichtes Antippen des Schubreglers eine konstante Höhe von ungelahr einem Meter über dem Boden zu halten. Erst dann sollte man üben, das Modell auch nach links bzw. nach rechts zu steuern.

9 WECHSELN DER ROTORBLÄTTER

Falls die Rotorblätter des Modells beschädigt wurden, müssen diese ausgetauscht werden. Gehen Sie wie folgt vor:

9A Achten Sie beim Montieren auf die korrekte Platzierung der Rotoren.

9B Verwenden Sie den beiliegenden Abzieher, um die Rotoren nach oben abzuziehen.

9C Drücken Sie den neuen Rotor wieder vorsichtig auf der Motorwelle fest.

10 ERWEITERTE EINSTELLUNGEN

Umschalten zwischen Flug Mode 1 und 2

Der Begriff Flugmode bezeichnet die Belegung der Steuerregler:

Mode 1

Regler 2A: Vor-Zurück und Drehung Regler 2B: Schub und Seitwärts

Mode 2

Regler 2A: Schub und Drehung Regler 2B: Vor-Zurück und Seitwärts

10A Umschaltung auf Mode 1:

• Regler 2A links oben und Regler 2B rechts oben halten
• zeitgleich den ON/OFF-Schalter 2F auf ON stellen (Modell bleibt aus)
• zur Kalibrierung der Regler, 2A und 2B mindestens zweimal komplett durchbewegen
• abschließend eine Trimm-Taste mindestens zwei Sekunden halten

10B Umschaltung auf Mode 2:

• Regler 2A und 2B links oben halten
- zeitgleich den ON/OFF-Schalter 2F auf ON stellen (Modell bleibt aus)
- zur Kalibrierung der Regler, 2A und 2B mindestens zweimal komplett durchbewegen
- abschließend eine Trimm-Taste mindestens zwei Sekunden halten

10C Umkehren der Steuerrichtung der Regler

Die Steuerrichtung der Regler lässt sich im Setup-Menü anpassen. Verwenden Sie diese Funktion nur, wenn Sie bereits ausreichend Erfahrung im Umgang mit dem Modell gesammelt haben (Mode 2, das Modell angeschaltet):

• Regler für Schub 2A ganz unten halten
• zeitgleich den Regler für Vor-Zurück 2B mindestens eine Sekunde lang senkrecht nach unten drücken
• das Display zeigt SE an. Nun mit den Trimmtasten die Steuerrichtungen der jeweiligen Achsen umkehren
• 7um Speichern und Verlassen des Menüs, Regler für Vor-7urück 2B mindestens 2 Sekunden lang senkrecht nach unten drücken

10D Empfindlichkeit der Steuerregler

Durch Verändern der Empfindlichkeit der Steuerregler lässt sich die Fluggeschwindigkeit des Modells anpassen. Verwenden Sie diese Funktion nur, wenn Sie bereits ausreichend Erfahrung mit dem Modell gesammelt haben (Mode 2, das Modell angeschaltet):

1. Regler für Schub 2A ganz nach unten zieheri und halten. Regler für Vor-Zurück 2B mindestens eine Sekunde lang senkrecht nach unten drücken. Wenn SE im Display erscheint, alle Regler loslassen
2. Nun Regler für Schub 2A senkrecht nach unten drücken. Mit jedem weiteren Druck kann man zwischen Drehung, Vor-Zurück und Seitwärts durchschallen. Drei blinkende Punkte in der Trimmleiste zeigen an, was gerade verändert werden kann
3. Durch drücken der jeweiligen Trimmung lässt sich die Empfindlichkeit zwischen einem Wert von 20 (langsam) und 60 (schnell) einstellen
4. Zum Speichern und Verlassen des Menüs, Regler für Vor-Zurück 2B mindestens 2 Sekunden lang senkrecht nach unten drücken

10E Neu-Kalibrierung der Sensoren

Manchmal kann es nötig sein, dass die Gyro-Sensoren des Modell neu Kalibriert werden müssen. Bevor Sie die Neu-Kalibrierung starten, bitte erst den Akku voll laden und die Rotoren auf Beschädigungen überprüften. Driftet das Modell immer noch in eine Richtung und der Trimmweg reicht nicht zur Kompensation aus, gehen Sie bitte wie folgt vor:

Mode 2:

• Modell und Fernsteuerung eingeschaltet und gebunden
- durch Drücken von Regler 2B in die zweite Geschwindigkeitsstufe schalten
- nun Regler 2A nach rechts unten halten und Zeitgleich Regler 2B schnell hin- und herbewegen
- wenn die Status-LED blinken, ist der Vorgang abgeschlossen

Mode 1:

• Modell und Fernsteuerung eingeschaltet und gebunden
  • Durch senkrechtes Drücken von Regler 2B in die zweite Geschwindigkeitsstufe schalten
• Nun Regler 2A nach rechts unten halten Zeitgleich Regler 2B nach unten halten sowie schnell hin- und herbewegen
• Wenn die Status-LED blinken, ist der Vorgang abgeschlossen

FEHLERBEHEBUNG

Problem: Die Propeller bewegen sich nicht.

Ursache: A) Keine bestehende Verbindung.

B) Der Akku ist zu schwach bzw. leer.

Abhilfe: A) Alles ausschalten und in der richtigen Reihenfolge einschalten.

B) Den Akku aufladen

Problem: Das Modell stoppt ohne ersichtlichen Grund während des Flugs und sinkt ab.

Ursache: · Der Akku ist zu schwach.

Abhilfe: · Den Akku aufladen.

Problem: Das Modell lässt sich mit der Funk-Fernsteuerung nicht steuern.

Ursache: A) Der ON/OFF-Schalter steht auf „OFF“

B) Die Bätterien wurde falsch eingelegt.

c) Die Batterien haben nicht mehr genug Energie.

Abhilfe: A) Den ON/OFF-Schalter auf „ON“ stellen.

B) Überprüfen Sie, ob die Batterien korrekt eingelegt sind.

c) Neué Batterien einlegen.

Problem: Das Modell dreht sich nur noch um seine Hochachse oder überschlägt sich beim Start.

Ursache: · Falsche Anordnung der Propeller.

Abhilfe: · Propeller wie in der Anleitung beschrieben einbauen.

Problem: Das Modell will keine Loopings fliegen.

Ursache: • Akku zu schwach.

Abhilfe: · Akku aufladen.

Weitere Tipps und Tricks finden Sie im Internet unter www.revell-control.de.

SERVICEHINWEISE

Unter www.revell-control.de finden Sie unsere Telefon-Hotline, Bestellmöglichkeiten und Austausch-Tipps für Ersatzteile sowie weitere nützliche Informationen zu allen Modellen von Revell Control.

www.revell-control.de

23922

.Reve

Control

QUADROCOPTER

STEADY QUAD CAM

IMPORTANT FEATURES

Camera quadrocopter

Batterie: 4 x 1,5 V "AAA"

(non in dotazione)

1 MODELLINO

1A Rotari

gesetz: Nach Gebrauchsende bitte alle Batterien entnehmen und separat entsorgen.

Alle elektrisch betriebene Geräte bei den Sammelstellen der Gemeinden für Elektroschrott abgeben. Die übrigen Teile gehören in den Hausmöll. Danke für die Mithille!

Achtung: Gefährdung durch Hilzeentwicklung und sich drehende Teile im Betrieb! Die Aufsicht von Erwachsenen ist nötig!

Hiermit erklärt die Revell GmbH, dass sich dieses Produkt in Übereinstimmung mit den grund-

legenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 1999/5/EC befindet. Die Konformitätserklärung ist unter www.revell-control.de zu finden.
