Pure 23921 - Drohne Revell - Kostenlose Bedienungsanleitung

Typ	Quadrocopter-Drohne
Marke	Revell
Modell	Pure 23921
Stromversorgung Drohne	Li-Po-Akku 3,7 V / 2 Wh (aufladbar über USB)
Stromversorgung Fernbedienung	4 x AAA 1,5 V (nicht im Lieferumfang enthalten)
Ladezeit	Ca. 80 Minuten
Flugzeit	5 bis 7 Minuten
Automatische Höhenhaltung	Ja (Drucksensor)
Flugmodi	Modus 1 und Modus 2 (programmierbar)
Sonderfunktionen	Headless-Modus, Flip-Funktion, zwei Geschwindigkeiten
Schutz	Schutzring inklusive
Mindestalter	14 Jahre (Aufsicht durch Erwachsene erforderlich)
Verwendung	Innen und außen bei trockenem Wetter, ohne Wind
Pflege	Mit einem feuchten Tuch reinigen; vor Wasser und Hitze schützen
Sicherheit	Ständige Aufmerksamkeit; Personen, Tiere, Hindernisse meiden
Ersatzteile	Rotoren (Propeller) austauschbar; Ausziehwerkzeug im Lieferumfang
Reparierbarkeit	Nur Original-Revell-Teile verwenden
Hersteller	Revell GmbH, www.revell-control.de

Häufig gestellte Fragen - Pure 23921 Revell

Wie lade ich den Akku der Drohne?

Entfernen Sie den Akku aus der Drohne. Schließen Sie das USB-Ladegerät an einen Computer oder ein Netzteil (mindestens 500 mA) an. Verbinden Sie den Akku mit dem USB-Kabel. Die Ladeanzeige leuchtet auf. Sie erlischt, wenn der Ladevorgang abgeschlossen ist (ca. 80 Minuten). Überwachen Sie den Ladevorgang stets auf einer nicht entflammbaren Unterlage.

Wie starte ich die Drohne?

Schalten Sie zuerst die Fernbedienung ein (ON/OFF-Schalter). Legen Sie den geladenen Akku in die Drohne ein und schließen Sie ihn an. Stellen Sie die Drohne auf eine ebene Fläche. Die Status-LEDs leuchten auf. Um die Rotoren zu starten, bewegen Sie beide Steuerknüppel gleichzeitig nach außen (links unten und rechts unten).

Was tun, wenn die Drohne nicht auf die Fernbedienung reagiert?

Überprüfen Sie, ob der ON/OFF-Schalter der Fernbedienung auf ON steht. Stellen Sie sicher, dass die Batterien richtig eingelegt und geladen sind. Wenn das Problem weiterhin besteht, ersetzen Sie die Batterien durch neue.

Wie wechsle ich die Propeller der Drohne?

Verwenden Sie das mitgelieferte Rotor-Ausziehwerkzeug, um die Propeller vorsichtig von oben zu entfernen. Setzen Sie die neuen Propeller unter Beachtung der Drehrichtung (A und B) ein. Drücken Sie sie fest auf die Motorwelle.

Wie lange ist die Flugzeit der Drohne?

Die Flugzeit beträgt nach vollständiger Ladung von 80 Minuten etwa 5 bis 7 Minuten. Wenn der Akku schwach ist, verliert die Drohne an Schub: Landen Sie sofort.

Kann ich im Freien fliegen?

Ja, aber nur bei trockenem Wetter und ohne Wind. Vermeiden Sie bewohnte Gebiete, Stromleitungen und Hindernisse. Beachten Sie die örtlichen Vorschriften (mindestens 1,5 km Abstand zu Flugplätzen).

Wie aktiviere ich den Headless-Modus?

Drücken Sie kurz (ca. 0,3 Sekunden) den linken Steuerknüppel (Schub- und Drehregler) nach unten. Der Headless-Modus ermöglicht das Fliegen ohne Berücksichtigung der Ausrichtung: Die Richtung entspricht immer der Richtung, in die Sie den rechten Steuerknüppel drücken. Drücken Sie erneut, um zu deaktivieren.

Wie führe ich einen Flip (Loop) aus?

Halten Sie den linken Steuerknüppel etwa 2 Sekunden lang nach unten gedrückt, um die Flip-Funktion zu aktivieren. Drücken Sie dann den rechten Steuerknüppel in die gewünschte Richtung. Die Drohne führt einen 360°-Flip aus. Achten Sie darauf, sich in mindestens 2 Metern Höhe zu befinden und einen gut geladenen Akku zu verwenden.

Was bedeuten die Status-LEDs?

Die Status-LEDs leuchten dauerhaft, wenn die Drohne eingeschaltet und mit der Fernbedienung verbunden ist. Während des Ladevorgangs leuchtet eine LED am USB-Ladegerät und erlischt am Ende des Ladevorgangs. Wenn die LEDs blinken, kann dies auf einen Kalibriervorgang oder einen Fehler hinweisen.

Wie kalibriere ich die Gyrosensoren neu?

Schalten Sie die Drohne und die Fernbedienung ein und verbinden Sie sie. Wechseln Sie in den zweiten Geschwindigkeitsmodus (kurzer Druck auf den rechten Steuerknüppel). Halten Sie den linken Steuerknüppel unten rechts, während Sie den rechten Steuerknüppel schnell von links nach rechts bewegen. Die LEDs blinken, die Kalibrierung ist abgeschlossen.

BEDIENUNGSANLEITUNG Pure 23921 Revell

43672

Rotor-Satz Rotor Set

43673 43674

Akku Schutzringe Battery Protection rings

USB-Ladegerät, Zubehör, Schutzring

Mit neuem Assistenten, der dafür sorgt, dass der Quadcopter automatisch die Höhe hält

• Mit stabilem Schutzring

- Mit Headless-Mode, Flip-Funktion und zwei Geschwindigkeitsstufen

Sicherheitshinweise:

- Vor der ersten Inbetriebnahme Anleitung vollständig lesen und verstehen.

- Dieses Modell ist ab 14 Jahren geeignet. Die Aufsicht der Eltern ist beim Fliegen erforderlich. - Bedienungsanleitung und Packung bitte aufbewahren, da sie wichtige Hinweise enthalten.

- Der Benutzer darf dieses Modell nur gemäß den Gebrauchshinweisen in dieser Bedienungsanleitung betreiben.

- Dieses Modell ist für den Gebrauch in Innenräumen und bei Trockenheit und Windstille im Freien geeignet.

- Hände, Gesicht und lose Kleidung bei Betrieb vom Modell fernhalten.

- Fernsleuerung und Modell ausschalten, wenn sie nicht im Einsatz sind.

- Batterien aus der Fernsteuerung nehmen, wenn sie nicht im Einsatz ist.

- Das Modell stets im Auge behalten, um die Kontrolle über das das Modell nicht zu verlieren. Ein unachtsamer und sorgloser Einsatz kann erhebliche Schäden verursachen.

- Das Modell nicht in der Nähe von Personen, Tieren, Straßen, Gewässern oder Stromleitungen betreiben.

- Dieses Modell ist nicht geeignet für Menschen mit körperlichen oder geistigen Einschränkungen. Personen ohne Kenntnisse im Umgang mit ferngesteuerten Modellen empiehlen wir die Inbetriebnahme unter Anleitung einer erfahrenen Person.

- Betreiben Sie nie ein Modell unter Drogen- oder Alkoholeinfluss.

- Generell ist darauf zu achten, dass das Modell auch unter Berücksichtigung von Funktionsstörungen und Delekten niemanden verletzen kann.

- Das Modell darf nur mit originalen Revell Control-Ersatzteilen repariert oder verändert werden. Andernfalls könnte das Modell beschädigt werden oder eine Gefahr darstellen

- Um Risiken zu vermeiden, das Modell immer in einer Position steuern, aus der heraus gegebenenfalls schnell ausgewichen werden kann.

Sicherheitshinweise für Flugmodelle:

- Sie nehmen mit Ihrem Fluggerät am allgemeinen Luftverkehr teil. Sie sind als Pilot für Ihr Modell verantwortlich, Sie halten für Ihr Modell und für durch den Betrieb entstandene Schäden.

- Wenn Sie Ihr Fluggerät kommerziell nutzen möchten, benötigen Sie eine Aufstiegserlaubnis.

- Machen Sie sich vor der ersten Inbetriebnahme mit den Funktionen des Modells vertraut.

- Prüfen sie die korrekte Funktion des Produkts vor jedem Flug.

- Beachlen Sie stets die Vorgaben des Herstellers.

- Beachten Sie stets Wind, Witterung und eventuelle Hindernisse.

- Sie müssen bemannten Luftfahrzeugen stets sofort ausweichen und unverzüglich landen.

- Hiegen Sie nicht über fremde Privatgrundstücke, Menschenansammlungen, militärische Objekle, Krankenhäuser, Kraftwerke, Justizvollzuganstalten und dergleichen.

- Fliegen Sie nicht in der Nähe von Fluqplätzen (<1,5 km).

- Fliegen Sie nie ohne direkten Sichtkontakt zum Modell, es muss sich immer in direkter Sichtweite befinden. Ein Modell z.B. nur anhand eines Videobilds zu steuern ist gesetzlich verboten.

- Bei Nichtbeachtung dieser Sicherheits-hinweise können Sie sich strafbar machen!

- Infos und weitere Hilfe erhalten Sie vom Verein für unbemannte Luftfahrtsysteme unter „http://www.uavdach.org“

- Für Modelle, die draußen geflogen werden, besteht seit 2005 Versicherungs pflicht. Sprechen Sie bitte mit Ihrem Privat-Haftpflicht-Versicherer und vergewissen Sie sich, dass Ihre neuen und bisherigen Modelle in diese Versicherung eingeschlossen sind. Lassen Sie sich diese Bestätigung, schriftlich geben und heben Sie diese gut auf. Alternativ dazu bietet der DMFV im Internet auf www.dmfv.aero eine kostenlose Probermitgliedschaft incl. Versicherung an.

Sicherheitshinweise zur Fernsteuerung:

- Wir emplehlen für die Fernsleuerung neue Akali-Mangan-Batterien. Einweg batterien für diese Fernsleuerung und andere im Haushalt betriebene elektrische Geräte können durch aufladbare Batterien (Akkumulatoren) umweltfreundlich ersetzt werden.

- Sobald die Fernsteuerung nicht mehr zuverlässig funktioniert, sollten neue Batterien eingelegt bzw. die Batterien aufgeladen werden.

Batterie-Sicherheitshinweise:

- Aufladbare Batterien müssen vor dem Aufladen aus der Fernsteuerung herausgenommen werden.

- Nicht wiederaufladbare Batterien dürfen nicht geladen werden.

- Aufladbare Batterien dürfen nur unter Aufsicht von Erwachsenen geladen werden.

- Ungleiche Batterietypen oder neue und gebrauchte Batterien dürfen nicht zusammen verwendet werden.

- Es dürfen nur die empfohlenen Batterien oder die eines gleichwertigen Typs verwendet werden.

- Batterien müssen mit der richtigen Polarität (+ und -) eingelegt werden.

- Leere Batterien müssen aus der Fernsteuerung herausgenommen werden.

• Die Anschlussklemmen dürfen nicht kurzgeschlossen werden.

- Batterien aus der Fernsteuerung nehmen, wenn sie längere Zeit nicht gebraucht wird.

Sicherheitshinweise zum Ladegerät:

- Nicht wiederaufladbare Batterien dürfen nicht geladen werden.

- Dieses Ladegerät ist nicht geeignet für Personen (einschliesslich Kindern) mit körperlichen oder geistigen Einschränkungen, oder mit unzu reichender Kenntnis und Erfahrung mit Ladegeräten, ausser unter Aufsicht oder nach sachkundiger Anleitung durch einen Erziehungsberechtigten.

- Kinder müssen beaufsichtigt werden – das Ladegerät ist kein Spielzeug!

- Das Ladegeräl für den LiPo-Akku ist speziell zum Aufladen des Modell-Akkus geschallen. Das Ladegeräl nur zum Aufladen des Modell-Akkus, nicht für andere Batterien nutzen.

- Transformatoren, Netzteile oder Ladegeräte, die mit dem Modell zusammen verwendet werden, müssen regelmäßig auf Beschädigungen von Kabeln, Sfeckern, Gehausen und anderen Teilen überprüft werden, und eventuelle Beschädigungen müssen zuerst repariert werden, bevor die Gerate weiter verwendet werden dürfen.

Das Modell ist mit einem LiPo-Akku ausgestattet. Bitte die folgenden Sicherheitshinweise beachten:

- LiPo-Akkus niemals ins Feuer werfen oder an heißen Orlen aufbewahren.

- Zum Aufladen nur das mitgelieferte Ladegerät verwenden. Die Verwendung eines anderen Ladegerätes kann zu einer dauerhaften Beschädigung des Akkus sowie benachbarter Teile führen und körperliche Schäden verursacht!

- Niemals ein Ladegerät für NiCd-/NiMH-Akkus verwenden!

- Für den Aufladevorgang ist immer auf eine feuerfeste Unterlage und eine brandsichere Umgebung zu achten.

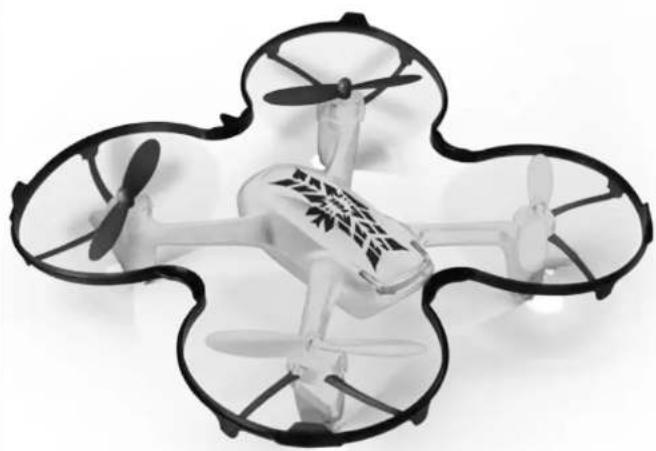

1 MODELL

1A Rotoren

1B Status LED

1C Akku-Fach

2 FERNSTEUERUNG

2A Regler für Schub und Drehung. Kurzer, senkrechter Druck: Headless Mode Längerer, senkrechter Druck: Flip-Funktion
2B Regler für Vor/Zurück und Seitwärts. Kurzer, senkrechter Druck: zweite Geschwindigkeitsstufe

2C Trimmung für Drehung

2D Trimmung für Vor/Zurück
2E Trimmung für Seitwärts
2F ON/OFF-Schalter
2G Display
2H Nur bei Steuermode 1: Trimmung für Vor/7uruck

3 BATTERIEN EINSETZEN (FERNSTEUERUNG)

3A Abdeckung aufschrauben und abnehmen.
3B 4 x 1,5 V AAA-Batterien einlegen und auf die Polaritätsangaben, wie im Batteriefach angegeben, achten.
3C Die Batteriefach-Abdeckung schließen und verschrauben.

4 AUFLADEN DES MODELLS

Achtung: Vor dem Laden und nach jedem Flug müssen Akku und die Motoren ca.15-30 Minuten abkühlen, ändernfalls können sie beschädigt werden. Der Ladevorgang ist ständig zu überwächen. Für den Aufladevorgang ist immer auf eine feuerleste Unterlage und eine brandsichere Umgebung zu achten.

4A

• Zum Laden den Akku aus dem Modell entfernen.

4B

• Den USB-Stecker des USB-Ladegeräts in eine beliebige USB-Schnittstelle an einem Computer oder ähnlichem mit mindestens 500 mA Leistung stecken.
• Danach den Akku mit dem Stecker des USB-Ladekabels verbinden.
• Während des Ladevorgangs leuchtet eine LED am USB-Ladegerät.
• Der Ladevorgang ist abgeschlossen, wenn die LED am USB-Ladegerät nicht mehr leuchtet.

Nach einer Ladezeit von etwa 80 Minuten kann das Modell ca. 5-7 Minuten lang fliegen.

Warnhinweis: Der Akku erwärmt sich während des Aufladens normalerweise nicht. Sollte er jedoch warm oder gar heiß werden und/oder Veränderungen an der Oberfläche zeigen, ist der Ladevorgang sofort abzubrechen!

5 STARTVORBEREITUNG

5A Zum Starten des Modells zuerst die Fernsteuerung einschalten und den Akku ins Akkulach des Modells schieben.
5B Danach den Stecker des Akkus mit der Anschlussbuchse im Modell verbinden und das Modell auf eine ebene, gerade und feste Unterlage stellen. Nach einer kurzen Initialsierungs-Phase leuchten die Status-LED dauerhaft und das Modell ist einsatzbereit.
5C Zum Starten der Rotoren den Regler für Schub und Drehung 2A nach links unten und gleichzeitig den Regler für Vor/Zurück und Seitwärts 2B nach rechts unten bewegen. Achtung: In der Stellung beide Regler nach unten und innen oder außen schalten die Rotoren, auch in der Luft, augenblicklich ab. Um die Rotoren nach der Landung abzuschalten, den Regler für Schub und Drehung 2A ganz nach unten bewegen und halten.
5DAchtung: Dem Modell liegt Schutzring bei. Um diesen zu montieren müssen alle vier Rotoren abgenommen werden. Danach den Schutzring von oben aufsetzen und festdrücken. Nie ohne montierten Schutzring liegen.

Schalten Sie nach dem Fliegen zuerst das Modell, danach die Fernsteuerung aus. Stecken Sie den Akku vom Modell ab und nehmen Sie den Akku aus dem Modell.

6 TRIMMEN DER STEUERUNG

Die richtige Trimmung ist die Grundvoraussetzung für ein einwandfreies Flugverhalten des Modells. Die Abstimmung ist einfach, benötigt aber etwas Geduld und Gefühl. Bitte die folgenden Hinweise genau beachten: Den Règler für Schub vorsichtig nach oben bewegen und das Modell ungefähr 0,5 bis 1 Meter in die Höhe steigen lassen.

6A Wenn sich das Modell von selbst schnell oder langsam nach links oder rechts bewegt ...

drücken Sie die Trimmung für seitwarts (2E) schrittweise in die entgegengesetzte Richtung.

6B Wenn sich das Modell von selbst schnell oder langsam um seine eigene Achse dreht ...

drücken Sie die Trimmung für die Drehung (2C) in die entgegengesetzte Richtung.

6C Wenn sich das Modell von selbst schnell oder langsam nach vorn oder hinten bewegt ...

drücken Sie die Trimmung für Vor/7urück (2D) schrittweise in die entgegengesetzte Richtung.

7 FLUGSTEUERUNG

Das Modell ist mit einem automatischen Höhenkontroll-Assistent ausgestattet, der es ermöglicht, einfach und schnell das Steuern des Modells zu erlernen. Der Assistent ist ein Sensor, der auf etwa 10 Höhenzentimeter genau den Luttdruck messen kann und somit den Quadcopter automatisch auf der vorgegebenen Höhe hält. Somit genügt es zu Beginn, sich auf Vor/Zurück und Seitwärts zu konzentrieren.

Achtung: Durch äußere Einflüsse kann es vorkommen, dass sich der Druck im Inneren des Modells verändert, was zur Folge hat, dass das Modell von selbst langsam steigt oder sinkt. Das ist kein Defekt. Hier genügt es, kurz mit dem Regier für Schub und Drehung 2A kurz gegenzusteuern.

Hinweis: Für ein ruhiges Flugverhalten des Modells sind nur minimale Korrekturen an den Reglern nötigt! Die Richtungsangaben gelten, wenn man das Modell von hinten betrachtet. Fliegt das Modell vorwärts auf den Piloten zu, so muss in die jeweils entgegengesetzte Richtung gesleuert werden.

Das Modell wie in Punkt 5 einschalten und die Rotoren durch bewegen der Regler 2A und 2B nach unten-außen starten.

7A Um zu starten oder an Flughöhe zu gewinnen, den Regler für Schub und Drehung (2A) vorsichtig nach vorn bewegen.
7B Zum Landen oder um tiefer zu fliegen, den Regler für Schub und Drehung (2A) nach hinten bewegen.
7C Um nach vorn zu fliegen, den Regler für Vor/Zurück und seitwärts (2B) vorsichtig nach vorn bewegen.
7D Um rückwärts zu Iliegen, den Regler für Vor/Zurück und seitwärts (2B) vorsichtig nach hinten ziehen.
7E Um nach links zu fliegen, den Regler für Vor/Zurück und seitwärts (2B) vorsichtig nach links bewegen.
7F Um nach rechts zu fliegen, den Regler Vor/Zurück und seitwärts (2B) vorsichtig nach rechts bewegen.
7G Um das Modell links herum zu drehen, den Regler für Schub und Drehung (2A) nach links bewegen.
7H Um das Modell rechts herum zu drehen, den Regler für Schub und Drehung (2A) nach rechts bewegen.

71 Ein senkrechter, kurzer Druck (etwa 0,3 Sekunden) auf Regler 2A aktiviert den Headless Mode. Der Headless Mode unterstützt Beginner beim Einstieg, denn ganz gleich wohin sich der Quadrokopter dreht entspricht die Flugrichtung immer exakt der Richtung, die man mit dem Regler für Vor/Zurück und Seitwärts (2B) steuert. Ein Beispiel: Würde man das Modell um 180° drehen und auf sich zu fliegen, müsste man Vor/Zurück und Seitwärts „umdenken“, also entgegengesetzt steuern. Aktiviert man den Headless Mode ist das nicht mehr notig, da der interne Prozessor die Steuerrichtungen immer automatisch umrechnet. Ein weiterer Druck auf die Taste 2A deaktiviert den Mode.

Achtung: Bei jedem Einschalten „merkt“ sich das Modell die Ausrichtung nach vorne. Das bedeutet, dass man sich beim Steuern nicht drehen darf, da man dann in Bezug zum Modell eine andere Auffassung von „Vorne“ sowie „rechts/links“ bekommt. Wechselt man die Position und möchte den Headless Mode benutzen - oder die Steuerrichtung stimmt aufgrund einer Kollision nicht mehr - ist ein Neustart des Modell nötig.

7) Ein senkrechter, längerer Druck (etwa 2 Sekunden) auf Regler 2A aktiviert die Flip-Funktion. Die nächste Bewegung mit dem Steuerregler 2B lässt das Modell in dieser Richtung einen Flip um 360" vollführen. Hierbei auf etwa 2 Meter Sicherheitshöhe und einen ausreichend geladenen Akku achten.

7K Ein senkrechter, kurzer Druck auf Regler 2B aktiviert die zweite Geschwindigkeitsstufe. Die Fernsleuerung piept zweimal kurz zur Bestätigung. Ein weitere Druck schaltet zurück in die Erste.

AKKUZUSTAND:

- Wenn das Modell an Schub verliert, wird der Akku leer. Landen Sie, um nicht abzustürzen.

HINWEISE ZUM SICHEREN FLIEGEN

ALLGEMEINE FLUG-TIPPS:

• Das Modell immer auf eine ebene Fläche stellen. Eine schräge Fläche kann das Startverhalten des Modells unter Umständen negativ beeinflussen.
  • Die Regler immer langsam und mit Gefühl bewegen.
• Das Modell immer im Auge behalten und nicht auf die Fernsteuerung sehen!
• Den Schubregler wieder etwas nach unten bewegen, sobald das Modell vom Boden abhebt. Um die Hughöhe zu halten, die Einstellung des Schubreglers anpassen.
• Sinkt das Modell, den Schubregler wieder etwas nach oben bewegen.
  • Steigt das Modell den Schubregler etwas nach unten bewegen.
• Um eine Kurve zu fliegen, genügt es oft schon, den Richtungsregler ganz leicht in die entsprechende Richtung anzutippen. Bei den ersten Flugversuchen neigt man dazu, das Modell zu heltig zu steuern. Der Steuerungsregler sollte immer langsam und vorsichtig bewegt werden. Keinesfalls schnell oder ruckartig.
• Anfänger sollten nach dem Trimmern zunächst versuchen, den Schubregler zu beherrschen. Das Modell muss am Anfang nicht unbedingt geradeaus fliegen – es kommt vielmehr darauf an, durch wiederholtes leichtes Anippen des Schubreglers eine konstante Höhe von ungefahr einem Meter über dem Boden zu halten. Erst dann sollte man üben, das Modell auch nach links bzw. nach rechts zu steuern.

8 WECHSELN DER ROTORBLÄTTER

Falls die Rotorblätter des Modells beschädigt wurden, müssen diese ausgetauscht werden. Gehen Sie wie folgt vor:

8A Achten Sie beim Montieren auf die korrekte Platzierung der Rotoren.

8B Verwenden Sie den beiliegenden Abzieher, um die Rotoren nach oben abzuziehen.

8C Drücken Sie den neuen Rotor wieder vorsichtig auf der Motorwelle fest. Beim Aufstecken nicht zu fest drücken, die Rotoren müssen sich noch frei drehen lassen.

Umschalten zwischen Flug Mode 1 und 2

Der Begriff Flugmode bezeichnet die Belegung der Steuerregler:

Mode 1

Mode 2

Regler 2A: Vor-Zurück und Drehung Regler 2B: Schub und Seitwärts

Regler 2A: Schub und Drehung Regler 2B: Vor-Zurück und Seitwärts

9A Umschaltung auf Mode 1:

• Regler 2A links oben und Regler 2B rechts oben halten
- zeitgleich den ON/OFF-Schalter 2F auf ON stellen (Modell bleibt aus)
- zur Kalibrierung der Regler, 2A und 2B mindestens zweimal komplett durchbewegen
- abschließend eine Trimm-Taste mindestens zwei Sekunden halten

9B Umschaltung auf Mode 2:

• Regler 2A und 2B links oben halten
• zeitgleich den ON/OFF-Schalter 2F auf ON stellen (Modell bleibt aus)
• zur Kalibrierung der Regler, 2A und 2B mindestens zweimal komplett durchbewegen
• abschließend eine Trimm-Taste mindestens zwei Sekunden halten

9C Umkehren der Steuerrichtung der Regler

Die Steuerrichtung der Regler lässt sich im Setup-Menü anpassen. Verwenden Sie diese Funktion nur, wenn Sie bereits ausreichend Erfahrung im Umgang mit dem Modell gesammelt haben (Mode 2, das Modell angeschaltet):

• Regler für Schub 2A ganz unten halten

• zeitgleich den Regler für Vor-Zurück 2B mindestens eine Sekunde lang senkrecht nach unten drücken

- das Display zeigt SE an. Nun mit den Trimmlasten die Steuerrichtungen der jeweiligen Achsen umkehren

- Zum Speichern und Verlassen des Menüs, Regler für Vor-Zurück 2B mindestens 2 Sekunden lang senkrecht nach unten drucken

9D Empfindlichkeit der Steuerregler

Durch Verändern der Empfindlichkeit der Steuerregler lässt sich die Fluggeschwindigkeit des Modells anpassen. Verwenden Sie diese Funktion nur, wenn Sie bereits ausreichend Erfahrung mit dem Modell gesammelt haben (Mode 2, das Modell angeschaltet):

1. Regler für Schub 2A ganz nach unten ziehen und halten. Regler für Vor Zurück 2B mindestens eine Sekunde lang senkrecht nach unten drücken. Wenn SE im Display erscheint, alle Regler loslassen

2. Nun Regler für Schub 2A senkrecht nach unten drücken. Mit jedem weiteren Druck kann man zwischen Drehung, Vor-Zurück und Seitwärts durchschalten. Drei blinkende Punkte in der Trimmleistel zeigen an, was gerade verändert werden kann

3. Durch drücken der jeweiligen Trimmung lässt sich die Empfindlichkeit zwischen einem Wert von 20 (langsam) und 60 (schnell) einstellen

4. Zum Speichern und Verlassen des Menüs, Regler für Vor-7urück 2B mindestens 2 Sekunden lang senkrecht nach unten drücken

9E Neu-Kalibrierung der Sensoren

Manchmal kann es nötig sein, dass die Gyro-Sensoren des Modells neu kalibriert werden müssen. Bevor die Neu-Kalibrierung starten, bitte erst den Akku voll laden und die Rotoren auf Beschädigungen überprüfen. Driftet das Modell immer noch in eine Richtung und der Thimmweg reicht nicht zur Kompensation aus, gehen Sie bitte wie folgt vor:

Mode 2:

• Modell und Fernsteuerung eingeschaltet und gebunden
- durch Drücken von Regler 2B in die zweite Geschwindigkeitsstufe schalten
- pun Regler 2A nach rechts unten halten und Zeitgleich Regler 2B schnell hin- und herbewegen
- wenn die Status-LED blinken, ist der Vorgang abgeschlossen

Mode 1:

• Modell und Fernsteuerung eingeschaltet und gebunden
- durch senkrechtes Drücken von Regler 2B in die zweite Geschwindigkeitsstufe schalten
- nun Regler 2A nach rechts unten halten Zeitgleich Regler 2B nach unten halten sowie schnell hin- und herbewegen
- wenn die Status-LED blinken, Ist der Vorgang abgeschlossen

FEHLERBEHEBUNG

Problem: Die Propeller bewegen sich nicht.

Ursache: A) Keine bestehende Verbindung. B) Der Akku ist zu schwach bzw. leer

Abhilfe: A) Alles ausschalten und in der richtigen Reihenfolge einschalten. B) Den Akku aufladen.

Problem: Das Modell stoppt ohne ersichtlichen Grund während des Flugs und sinkt ab.

Ursache: · Der Akku ist zu schwach.

Abhilfe: · Den Akku aufladen.

Problem: Das Modell lässt sich mit der Funk-Fernsteuerung nicht steuern.

Ursache: A) Der ON/OFF-Schalter steht auf „OFF”. B) Die Batterien wurde falsch eingelegt. C) Die Batterien haben nicht mehr genug Energie. Abhilfe: A) Den ON/OFF-Schalter auf „ON“ stellen. B) Überprüfen Sie, ob die Batterien korrekt eingelegt sind. C) Neue Batterien einlegen.

Problem: Das Modell dreht sich nur noch um seine Hochachse oder überschlägt sich beim Start.

Ursache: · Falsche Anordnung der Propeller.

Abhilfe: · Propeller wie in der Anleitung beschrieben einbauen.

Problem: Das Modell will keine Loopings fliegen.

Ursache: · Akku zu schwach.

Abhilfe: Akku aufladen.

Problem: Das Modell überschlägt sich beim Start.

Ursache: · Die Rotoren sind falsch montiert.

Abhilfe: • Die Rotoren A und B gemäß Bauanleitung montieren.

Weitere Tipps und Tricks finden Sie im Internet unter www.revell-control.de

SERVICEHINWEISE

Unter www.revell-control.de finden Sie unsere Telefon-Hotline, Bestellmöglichkeiten und Austausch-Tipps für Ersatzteile sowie weitere nützliche Informationen zu allen Modellen von Revell Control.

23921

.Revel

Control

QUADROCOPTER

PURE

IMPORTANT FEATURES

Quadrocopter

1A Rotoren
1B Statusled

1C Accuvak

2 ZENDER

Batterie: 4 x 1,5 V "AAA"

(non in dotazione)

1 MODELLINO

1A Rotori

1B LED di stato

1C Vano batteria

2 RADIOCOMANDO

Elektroschrottgesetz: Nach Gebrauchsende bitte alle Batterien entnehmen und separat entsorgen.

Alle elektrisch betriebene Geräte bei den Sammelstellen der Gemeinden für Elektroschrott abgeben. Die übrigen Teile gehören in den Hausmöll. Danke für die Mithille!

Achtung: Gefährdung durch Hitzeentwicklung und sich drehende Teile im Betrieb! Die Aufsicht von Erwachsenen ist nötig!

Hiermit erklärt die Revell GmbH, dass sich dieses Produkt in Übereinstimmung mit den grund-

legenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 1999/5/EC befindet. Die Konformitätseklärung ist unter www.revell-control.de zu finden.
