CrystalScan 7200 - Scanner Reflecta - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Résolution maximale : 7200 x 7200 dpi
Type de scanner	Scanner à film et diapositives
Formats supportés	35 mm, 120, 220, diapositives
Connectivité	USB 2.0
Utilisation	Numérisation de films et diapositives pour archivage ou impression
Logiciel inclus	Logiciel de numérisation et d'édition d'images
Maintenance	Nettoyage régulier de la vitre et des rouleaux d'alimentation
Réparation	Service après-vente recommandé pour les réparations majeures
Sécurité	Utiliser uniquement avec l'alimentation fournie, éviter l'humidité
Informations générales	Poids : environ 3 kg, dimensions : 25 x 15 x 10 cm

FOIRE AUX QUESTIONS - CrystalScan 7200 Reflecta

Comment installer le Reflecta CrystalScan 7200 sur mon ordinateur ?

Pour installer le Reflecta CrystalScan 7200, commencez par télécharger les pilotes depuis le site officiel de Reflecta. Ensuite, connectez le scanner à votre ordinateur via le port USB, puis suivez les instructions à l'écran pour terminer l'installation.

Mon scanner ne s'allume pas, que dois-je faire ?

Vérifiez d'abord que le câble d'alimentation est correctement branché et que la prise fonctionne. Si le problème persiste, essayez de débrancher et de rebrancher le scanner. Si le scanner ne s'allume toujours pas, il peut être nécessaire de contacter le support technique.

Comment résoudre les problèmes de qualité d'image lors de la numérisation ?

Assurez-vous que les lentilles du scanner sont propres et exemptes de poussière. Vérifiez également les paramètres de résolution dans le logiciel de numérisation. Une résolution de 7200 dpi est recommandée pour des images de haute qualité.

Le scanner ne reconnaît pas les films ou les diapositives, que faire ?

Vérifiez que les films ou diapositives sont correctement insérés dans le support. Assurez-vous également que le bon mode de numérisation est sélectionné dans le logiciel. Si le problème persiste, redémarrez le scanner et le logiciel.

Comment mettre à jour le logiciel du Reflecta CrystalScan 7200 ?

Rendez-vous sur le site officiel de Reflecta et cherchez la section des téléchargements pour le CrystalScan 7200. Téléchargez la dernière version du logiciel et suivez les instructions d'installation pour mettre à jour votre logiciel.

Le scanner émet des bruits inhabituels, que faire ?

Si le scanner émet des bruits étranges, vérifiez qu'aucun objet n'est coincé à l'intérieur. Assurez-vous également que le scanner est sur une surface stable. Si les bruits persistent, contactez le support technique pour une assistance supplémentaire.

Comment puis-je effectuer une numérisation de plusieurs images à la fois ?

Utilisez le support de numérisation pour plusieurs images fourni avec le Reflecta CrystalScan 7200. Placez les images dans le support, puis sélectionnez l'option de numérisation multiple dans le logiciel. Suivez les instructions à l'écran pour terminer la numérisation.

Que faire si le scanner n'est pas détecté par mon ordinateur ?

Assurez-vous que le câble USB est correctement connecté à la fois au scanner et à l'ordinateur. Testez un autre port USB ou un autre câble si possible. Redémarrez votre ordinateur et le scanner. Si le problème persiste, vérifiez les mises à jour de pilotes.

MODE D'EMPLOI CrystalScan 7200 Reflecta

CyberView X5SF Bedienungsanleitung

DEUTSCH

Erklärung der Federal Communications Commission (FCC)

Dieses Gerät wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß Teil 15 der FCC-Regularien übereinstimmend befunden. Diese Grenzwerte wurden geschaffen, um angemessenen Schutz gegen Störungen beim Betrieb in Wohngebieten zu gewährleisten. Dieses Gerät erzeugt, verwendet und strahlt Hochfrequenzenergie ab und kann – falls nicht in Übereinstimmung mit den Bedienungsanweisungen installiert und verwendet – Störungen der Funkkommunikation verursachen. Allerdings ist nicht gewährleistet, dass es In bestimmten Installationen nicht zu Störungen kommt. Falls dieses Gerät Störungen des Radio- oder Fernsehempfangs verursachen sollte, was leicht durch Aus- und Einschalten des Gerätes herausgefunden werden kann, wird dem Anwender empfohlen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beseitigen:

• Neuausrichtung oder Neuplatzierung der Empfangsantenne(n).
  • Vergrößern des Abstands zwischen Gerät und Empfänger.
• Anschluss des Gerätes an einen vom Stromkreis des Empfängers getrennten Stromkreis.
• Hinzuziehen des Händlers oder eines erfahrenen Radio-/Fernsehtechnikers.

Warnung:

Schließen Sie I/O-Geräte ausschließlich mit abgeschimten Signalkabeln an das Gerät an. Jegliche Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Übereinstimmung verantwortlichen Stelle zugelassen sind, können die Berechtigung des Anwenders zum Betrieb des Gerätes erlöschen lassen.

INHALT

Erste Schritte 5

Schnellinstallationsanleitung 7

Software und Treiber installieren 7

Hardware installieren 9

Zusätzliche Merkmale 9

Erlustell Sart, 12

30 Scannell Sie Dias .... 15

Schnitt 1 – Software starten....13

Schritt 2 - Filmtyp wahlen....13

Schritt 3 – Vorscan (bei Bedarf)....13

Schritt 4 – Scaneinstellungen festlegen....14

Schritt 5 – Scaneinvorstellungen festlegen ....15

Schritt 6 -Scan (Scannen) 18

Schritt 7 – Beenden ....18

Benutzeroberfläche....19

I. Hauptfenster (fixierte Fenster) 20

Menübefehle – Scannen 20

Menübefehle – Vorschau 20

II. Vorschaufenster [fixiert] 24

III. Scaneinstellungen (schwebende Fenster)....26

Technischer Kundendienst 27

Erste Schritte

Prüfen Sie zuerst den Lieferumfang.

Wenn es schnell gehen soll, finden Sie in der Kurzanleitung Erläuterungen zum schnellen Start (Lesen Sie auf Seite 9 nach.)

Wichtig! Bewahren Sie die Originalverpackung und den Kaufbeleg zum späteren Versand und zum Wahrnehmen von Garantieleistungen am besten auf.

Lieferumfang

• Diascanner

• Filmhalter (sofern anwendbar)

• Netzteil [FAIRWAY-Modell Nr.: WRG 15F-120A]

Warnung! Verwenden Sie ein anderes Netzteil, kann der Scanner beschädigt werden und die Gewährleistung erlischt.

• Netzkabel.
  USB 2.0-Kabel
  • CyberView X5 -Treiber.
  • DVD mit Anwendungssoftware.
  • Gedruckte Bedienungsanleitung.

HINWEIS:

- Mit „Anwendungssoftware“ ist eine Bildbearbeitungssoftware wie Adobe® Photoshop® gemeint; diese Ausstattung kann sich ohne Vorankündigung ändern.

Allgemeine Hinweise:

• Verwenden Sie ausschließlich das mitgelieferte USB-Kabel. Schließen Sie den Scanner über das USB 2.0-Kabel direkt an den Computer an.
• Verwenden Sie keine Hub und kein Verlängerungskabel. Nutzen Sie ausschließlich die USB-Ports an der Rückwand von Desktop-Compu
• Falls weitere Geräte (Multifunktionsgeräte, Drucker, Scanner, Webcams) per USB mit dem Computer verbunden sind, trennen Sie diese.
  • Ein Minimum von 1 GB RAM (Windows/Mac) ist erforderlich.

Umgebungstemperatur im Betrieb 10 bis 40 °C

Hinweis: Schalten Sie den Scanner nur bei Umgebungstemperaturen in diesem Bereich ein. Falls der Scanner bei Temperaturen außerhalb dieses Bereiches gelagert oder transportiert worden sein sollte, lassen Sie das Gerät vor dem Einschalten erst auf die richtige Temperatur kommen.

Luftfeuchtigkeit im Betrieb: 15 – 76 % relative Luftfeuchte (nicht kondensierend)

Hinweis: Falls der Scanner stark abgekühlt wurde und dann zu einem warmen, feuchten Ort gebracht wird, kann sich Feuchtigkeit niederschlagen.

Das Gerät wurde ausschließlich für den privaten Gebrauch, nicht für kommerzielle Einsatzwecke entwickelt. Die Garantiezeit verkürzt sich auf ein Jahr, falls Fehler oder Defekte durch falsche Anwendung, unangemessenen Einsatz oder außergewöhnliche Belastung auftreten. Die Garantiezeit dieses Gerätes beim privaten Einsatz beträgt zwei Jahre oder 20.000 Scans.

Schnellinstallationsanleitung

Bei der Installation unter Windows kann während der Treiberinstallation eine Warnmeldung angezeigt werden. In diesem Fall wählen Sie bitte die Auswahlmöglichkeit zum Fortsetzen der Installation.

Installieren Sie die Anwendungssoftware unbedingt, bevor Sie den CyberView X 5.0 -Scannertreiber installieren.

Sie können den Scannertreiber direkt installieren, wenn bereits eine TWAIN-kompatible Software in Ihrem Computer installiert ist. Mac-Anwender können iPhoto zur Bearbeitung verwenden.

Hinweis:

1. Im „Neue Hardware gefunden“-Assistenten wählen Sie die Option zur automatischen Suche oder zur Installation der Software von einer Liste oder bestimmten Quelle.
2. Klicken Sie zum Abschluss des Assistenten, der Sie durch die Installation neuer Hardware führt, auf „Fertig stellen“.

HINWEIS: Die Meldung „Neue Hardware gefunden“ wird nicht bei sämtlichen PCs angezeigt; je nach Betriebssystem erfolgt die Installation auch ohne diesen Hinweis

Software und Treiber installieren

Beyor Sie den Scannertreiber installieren.

Wenn Sie die mitgelieferte Anwendung zur Bildbearbeitung nutzen möchten, legen Sie die CD mit der Anwendungssoftware (z. B. mit Adobe® Photoshop® Elements) zur Installation in das CD/DVD-Laufwerk Ihres Computers ein. Ein Fenster mit Installationshinweisen öffnet sich automatisch.

Scannertreiber installieren

a. Legen Sie die Anwendungs-CD in das CD/DVD-Laufwerk ein, lassen Sie sich die Inhalte anzeigen.
b. Doppelklicken Sie zum Starten der Installation auf das „CyberView X 5.0“-Symbol. Führen Sie die Installation mit den Anweisungen auf dem Bildschirm aus.

HINWEIS: Achten Sie unbedingt darauf, dass der Scanner bei der CyberView X 5.0 - Treiberinstallation noch nicht mit dem Computer verbunden ist.

c. Starten Sie den Computer nach Abschluss der Installation neu.

Bitte beachten: Wenn Sie Ihren neuen Scanner in einem Windows-System installieren, in dem bereits ein anderer USB-Flachbettscanner oder ein Universalgerät zum Scannen/Kopieren/Drucken Installiert ist, müssen Sie den anderen Scanner eventuell vom USB-Port trennen, damit der Dlascanner richtig funktioniert.

TWAIN-Scanner-Plugin - Installationsanleitung zu Adobe Photoshop Elements 9

Das TWAIN-Scanner-Plugin wird bei Photoshop Elements 9 nicht mehr installiert. Damit gescannte Bilder von Adobe Photoshop Elements importiert werden können, führen Sie nach der Installation von Adobe Photoshop Elements 9 die nachstehenden Schritte zum Herausfinden aus, wo und wie die TWAIN-Komponenten für Vorgängerversionen von Photoshop Elements 9 installiert werden.

Wichtig: Verschieben Sie Plug-Ins (Plugins) von Photoshop Elements-Vorgängerversionen nicht in den Photoshop Elements 9 > Plug-Ins (Plugins)-Ordner, stellen Sie den Ordner Photoshop Elements 8 > Plug-In (Plugins) (oder ähnlich) In den references (Voreinstellungen) nicht als Ordner für zusätzliche Plug-In (Plugins) ein.

Umfassende Informationen finden Sie auf den offiziellen Adobe-Internetseiten: http://kb2.adobe.com/cps/849/cpsid_84933.html

Macintosh

Zur Installation des älteren TWAIN-Plugins für Macintosh kopieren Sie den TWAIN-Plugin-Ordner von: //Applications/Adobe Photoshop Elements 9/Optional Plug-Ins/ImportModules/

Into: //Applications/Adobe Photoshop Elements 9/Locales//Plug-Ins/

Windows

Zur Installation des älteren TWAIN-Plugins für Windows kopieren Sie twain_32.8ba von: C:\Program Files\Adobe\Photoshop Elements 9\Optional Plug-Ins\Import-Export\

Into: C:\Program Files\Adobe\Photoshop Elements 9\Locales\\Plug-Ins\Import-Export\

Windows, 64 Bit

Photoshop Elements 9 ist eine 32-Bit-Anwendung. Bei der Installation unter einem 64-Bit-Windows-Betriebssystem ändert sich der Pfad etwas.

Zur Installation des älteren TWAIN-Plugins für Windows kopieren Sie twain_32.8ba von: C:\Program Files (x86)\Adobe\Photoshop Elements 9\Optional Plug-Ins\Import-Export\

Into: C:\Program Files (x86)\Adobe\Photoshop Elements 9\Locales\\Plug-Ins Import-Export

Hardware installieren

a. Verbinden Sie den Diascanner mit einer Stromquelle.

1. Der Ein-/Ausschalter befindet sich unten links am Scanner. Achten Sie darauf, dass der Scanner AUSGESCHALTET Ist.

Aus

1. Schließen Sie das Netzteil an die Steckdose an, bevor Sie das Netzteil mit dem Scanner verbinden.

2. Schließen Sie den normalen (größeren) USB-Stecker des USB-Kabels an den Computer an. Verbinden Sie den Stecker am anderen Ende des Kabels mit dem Anschluss an der Rückseite des Scanners.

Zusätzliche Merkmale

CrystalScan 7200

1. Deckel.
2. Diahalter
3. Filmdeck
4. Eintasten-Scan
5. Freigabetaste
6. Sichtfenster

1. Gleichstromeingang
2. USB-Anschluss
3. Ein-/Ausschalter

ProScan 7200

1. Scanner
2. Diahalter
3. Filmhalter
4. Eintasten-Scan
5. Rückseite des Geräts
6. Sichtfenster

Scannen von Film (Film & gerahmte Dias) CrystalScan 7200

Gerahmte Dias

1. Öffnen Sie den Scannerdeckel (1).
2. Lösen Sie den Dia-/Filmhalter (5), legen Sie das Dia mit der „glänzenden Seite nach oben weisend“ ein und schließen Sie den Diahalter.
3. Schließen Sie den Scannerdeckel (1) (Option).
4. Bereit zum Scannen.

Filmstreifen

1. Öffnen Sie den Scannerdeckel (1).
2. Lösen Sie den Diahalter (5).
3. Richten Sie den Film so aus, als ob Sie in der Mitte des Sichtfensters scannen möchten (6).
4. Drücken Sie den Filmrahmen herunter und schließen Sie den Diahalter.
5. Bereit zum Scannen.

ProScan 7200

Line drawing of a rectangular electronic device with a slot and connector (no text or symbols)

Scannen von gerahmten Dias

1. Gerahmte Dias
   1-1. Legen Sie die gerahmten Dias mit ihrer glänzenden Seite nach oben weisend in den Diahalter.
   1-2. Schieben Sie den Diahalter mit den Pfellen nach oben weisend in den Scanner hinein.
   1-3. Schieben Sie den Halter von der linken oder rechten Seite in den Scanner hinein.

ProScan 7200 - Scannen von Dias (Fortsetzung...)

Incorrect You will loose image data Correct Insertion

Bitte beachten: Bei falschem Einlegen wird das Oberteil des Bildes abgeschnitten.

Line drawing of a rectangular electronic device with a connector and mounting bracket (no text or symbols)

Scannen von Negativfilmstreifen

2-1. Legen Sie den Negativfilm in den Halter und achten Sie dabei darauf, dass die Filmrahmen mit den Rahmen am Halter ausgerichtet sind und die glänzende Seite nach oben weist.
2-2 Schließen Sie den Filmhalter.
2-3. Schieben Sie den Filmhalter mit dem Pfeil nach oben weisend von der linken oder rechten Seite in den Scanner hinein.

Technical line drawing of a mechanical component with two views (top and side), no text or symbols present.

Line drawing of a printer with paper feed (no text or symbols)

Eintasten-Scan

1. Öffnen Sie CyberView (lesen Sie auf Seite 12 nach, wie Sie das CyberView-Treiberprogramm erhalten).
2. Scan-Einstellungen konfigurieren (siehe Seite 13)
3. Wählen Sie den Zielordner, das Dateiformat (TIF oder JPG), starten Sie den Scan anschließend mit der Scantaste (☐).

CrystalScan 7200 OneTouch-Taste

ProScan 7200 OneTouch-Taste

CyberView X5 scannen in C:\Users\gif\Documents\image001.tif Filmtyp: Positv 135 Auflösung: 1000 dpi MagicTouch: Off 5.11.00 1.03 54 Abbrechen

HINWEIS: Falls CyberView X 5.0 nicht zuvor gestartet wurde, ist die Scantaste ohne Funktion.

So scannen Sie Dias

Schritt 1 - Software starten

(Am PC)

Öffnen Sie CyberView X 5 über Start – Alle Programme – CyberView

(Am Mac)

Öffnen Sie die Macintosh-Festplatte – Anwendungen – CyberView

Schritt 2 - Filmtyp wählen

Wählen Sie den gewünschten Typ: Positiv, Negativ oder Schwarzweiß.

Schritt 3 - Vorscan (bei Bedarf)

Wählen Sie „Prescan Current Frame“ (Dia-Vorscan) zur Vorschau des gerade eingelegten Dias – oder „Prescan...“ (Vorscan...) zur Vorschau von Dias an bestimmten Positionen im Magazin.

Scan Vorschau Bildanpassungen Fenster Hilfe Vorscan ▶ Aktuelles Dia vorscannen Scan ▶

Den Vorscan können Sie beispielsweise zur manuellen Anpassung von Farben und anderen Einstellungen pro Dia verwenden, bevor Sie den eigentlichen Scan starten. Pro Dia können Sie unterschiedliche Einstellungen festlegen.

Schritt 4 – Scaneinstellungen festlegen

a. Auflösung

Die Scan-Standardauflösung beträgt 1000 DPI; weitere Auflösungsoptionen werden nachstehend aufgelistet.

Hinweis: Bei höheren Auflösungen dauert das Scannen länger, es wird mehr Platz zum Speichern gebraucht.

b. Farbtiefe

Hier können Sie zwischen 8 und 16 Blt auswählen. Eine höhere Farbtiefe bewirkt feinere Farbabstufungen im gescannten Bild.

Der Filmscanner besitzt eine Farbtiefe von 48-Bit TrueColor. Die Scansoftware kann wahlweise im 8-Bit- oder 16-Bit-Farbmodus scannen. Dadurch entstehen Bilder mit 24- oder 48-Bit-Farben; 8 oder 16 Bits pro rotem, grünem und blauem Farbkanal.

Beispiel:

8-Bit-Modus = Jewells 8 Bits für Rot, Grün und Blau, insgesamt 24 Bits.

16-Bit-Modus = Jeweils 16 Bits für Rot, Grün und Blau, insgesamt 48 Bits.

Scaninstellungen Scan Benutzerdefiniert 1000 DPI Broite Höhe 1.35 0.91 Farbtiefe: 8 bit << Normal Ausgabe Benutzerdefiniert 1000 DPI 300 600 720 900 1200 1500 1800 2100 2400 2700 3000 3300 3600 Benutzerdefinier Höhe: 0,91 inch Größe: 3,51 MB

HINWEIS: Sorgen Sie dafür, dass genügend Speicherplatz im Computer zur Verfügung steht, wenn Sie die Scanauflösung ändern. Eine hohe Scanauflösung resultiert in größeren Datelen, die eventuell problematisch zu speichern sind.

Farbbild-Dateigrößen bei unterschiedlichen Auflösungen und Farbtiefen:

Scanauflösung	Farbtiefe(proRGB-Kanal)	Farbmodus	DatelgroßeTIFF (keineKomprimierung)
300 dpi	8 Bit	24 Bit	~350 Kb
600 dpi	8 Bit 24 Bit ~1 MB
1800 dpi	8 Bit	24 Bit	~12MB
3600 dpi	8 Bit	24 Bit	~52MB
7200 dpi	8 Bit	48 Bit	~208MB

Scans mit automatischem Abgleich und digitaler Rauschreduktion:

Prozessor: AMD 9650 Quad-Core, 2.3 GHz

Speicher: 2 GB

Systemtyp: Vista, 64 Bit

Scanmodus – Der Modus Normal speichert den Scan im JPEG-Format, im Modus Qualität wird ein nicht komprimiertes, verlustfreies TIFF-Bild gespeichert.

Schritt 5 – Scaneinvorstellungen festlegen

Wählen Sie Scannen – Voreinstellungen – Filmtyp – Scaneinstellungen

Scan Voncan Scan ✓ DMIn Standardvorgaben Vorinstellung... Beenders Positiv Negativ S/NW

Scanerstellungen Voronaufnahme 200 DPS 600 DPS Forderfe: 8 Bit Scanmodular Qualität Verzeichn: C:\Users\pf\Documental Rasdaterna: image Durchschnitt... Datumen mit fortafender Indexnummer erpassen: ziffer: 3 Options: benzuzendefekte Startnummer 1 Datatyp: 19 XPD-quanta: 60 Beispiel Datasets: image001.af

„Prescan Resolution“ (Vorscan-Auflösung): Legt die Standardauflösung beim Vorscan fest.

„Using default read scan resolution* (Standardauflösung beim normalen Scanen verwenden): Nutzt beim Scannen die normale Standardauflösung.

„Color Depth“ (Farbtiefe) – Standard-Farbtiefe beim normalen Scannen.

„Scan Mode“ (Scanmodus) – Standard-Scanmodus beim normalen Scannen.

Konfigurieren von Scan-Voreinstellungen

1. Klicken Sie auf „Durchsuchen“, wählen Sie dann den Ordner, in dem die gescannten Bilder abgelegt werden sollen.
2. Geben Sie den Dateinamen ein.

Verzeichnis: C:\Users\gif\Documents\ Basicdateiname: imago Durchsuchen... ✓ Datenhamen mit fortlaufender Indexnummer ergänzen

1. Dateinamen mit fortlaufender Indexnummer ergänzen: Definiert die Länge von Dateiname und Indexnummer; maximal sechsstellig. Beispiel: bild1 oder bild000001

Scan-Voreinstellungen einrichten (Fortsetzung)

1. Optionen – Magazinindex verwenden: Verwendet die Position innerhalb des Magazins als Indexnummer.
2. Benutzerdefinierte Startnummer: Zur Eingabe einer individuellen Startnummer. Dateltyp auswählen: TIF oder JPG. (TIF nicht komprimiert oder JPG komprimiert. Wählen Sie die Bildqualität für JPEG. (20-100) 100 steht für die geringste Kompressionsrate

Erweiterte Einstellungen - PC-Benutzer

Scaneinstellungen | Erweiterte Einstellung | Standard-Scanbereich | ICE/ROC/GEM | ✓ Auto-Belichtung Digitale Rauschreduktion Intensität 0 100 200

Erweiterte Einstellungen - Intel Mac-Benutzer

Sceneinschüttungen Inventierte Finstellung Standard-Scanbereich MagicTouch/AutoColor Auto-Belichtung Auto-Balance Auto-Kontext Digitale Rauchredaktion Intensität 130 0 200

„Auto Exposure“ (Auto-Belichtung) – Versucht, automatisch eine optimale Belichtung zu erzielen, bei der Weiß weiß, Schwarz schwarz bleibt.

„Auto Balance“ (Auto-Weißabgleich) - Verwendet das Histogramm des Bildes, um den Weißabgleich der RGB-Kanäle zu ermitteln. Dabei wird das Farbspektrum des Bildes ermittelt und die Bilddarstellung entsprechend angepasst.

„Auto Contrast“ (Auto-Kontrast) – Die Scannersoftware analysiert die Bilddaten und passt den Kontrast automatisch an.

„Digital Noise Reduction“ (Digitale Rauschreduktion) – Wendet einen speziellen Filter an, der eine körnige Bilddarstellung verhindert.

Standard-Scanbereich

Hier können Sie die Größe des gescannten Bereiches und den „Scan Offset“ (Position des gescannten Bereiches) festlegen.

Sachanstelungen | Erwarterte Entwicklung [Standard-Sachbereich] ICC/ROC/GBM □ Anwendungstellung für Auto-Zuschaff aktiveren Beta Habs Scangrole 1.767007 2.429933 Standard Offset X Offset Y Scan-Offset 5.001000 5.001000 Standard Anwerten Sachanff test in Euro

CS7200 - NUR Windows- und Mac PowerPC-Benutzer - Digital ICE, ROC, GEM (weitere Informationen finden Sie in der beigefügten Digital ICE'-Bedienungsanleitung)

Scanestellungen | Erweiterte Einstellung | Standard-Scanbereich | ICE/ROC/GEM | □ Digital-ICE ✓ GEM aktivieren 75 □ ROC aktivieren 75

Intel-basierte Mac-Benutzer - Magic-Touch / Auto Color (Auto-Farbe) Schaltet automatische Bildverbesserung und automatische Farbanpassung gescannter Dias ein und aus.

Sceneinstellungen Erweiterte Einstellung Standard-Scanbereich MagicTouch/AutoColor Magic Touch AutoColor

Magic-Touch ist eine leistungsfähige Technologie, um Staub und Kratzer zu entfernen, ohne vorher die komplexe Bedienung von Software-Funktionen erlernen zu müssen. Da die Technologie Hardware-basiert ist, arbeitet sie nahtlos mit dem Scanvorgang zusammen und sorgt für bestmögliche Ergebnisse beim Einlesen von Bildern in den Computer. Staub, Kratzer und andere Makel werden intelligent erkannt und beseitigt, das Bild erscheint wieder in seiner ursprünglichen Pracht.

Da das Scannen mit Magic Touch länger dauert, ist diese Funktion per Vorgabe zunächst abgeschaltet.

Auto Color (Auto-Farbe) hierdurch entfällt das Erraten beim Scan-Prozess, sorgt so für einen reibungslosen Ablauf des Arbeitsflusses und für beste Ergebnisse. Die eigenständige Farbverbesserungstechnologie wird auf gescannte Bilder angewendet, bietet absolut präzise Farbanpassung und gewährleistet lebendige Bilder mit bestem Kontrast, optimaler Helligkeit und Sättigung.

Schritt 6 -Scan (Scannen)

Scan (Scannen) - Scan (Scannen)- Aktuelles Bild scannen

Scan Vorschau Bildanpassungen Fenster Hilfe Vorscan Scan Aktuelles Dia scannen 0.5 1.0

Der Scan-Prozess wird gestartet

CyberView X5 scannen in C:\Users\pf\Documents\image001.tif Filmtyp: Positv 135 Auflösung: 1000 doi MagicTouch: Off 5.11.00 1.03 54 Abbrachen

Alle gescannten Bilder werden in dem vorgegebenen Ordner gespeichert, der werksseitig vorgegebene Ordner ist:

Windows: C:\Users\IhrName\Eigene Dateien;

Mac: Mac-Festplatte\Users\IhrName\Pictures\Cyberview Images

Schritt 7 - Beenden

Wählen Sie „Scan > Exit“ (Scan > Beenden), um den Treiber zu schließen. Gescannte Bilddateien können Sie mit jeder beliebigen Bildbearbeitungssoftware öffnen und bearbeiten.

CyberView X5 Aktuelle Scanaufösung auf die Standardenstellungen anwenden? (Diese Einstellung können Sie auch im Vereinstellungen Dialogfenster vomchmen.) Ja Nein Abbriechen

HINWEIS: Wenn Sie das mitgelieferte Bildbearbeitungsprogramm verwenden, schauen Sie bitte in die Online-Hilfe innerhalb der Anwendung oder suchen Sie sich die Dokumentation auf der mitgelieferten DVD heraus.

Benutzeroberfläche

Scan-Vorschau Südanspassungen Fender - Hife Positiv 135 Hm 0.5 1.0 2.0 Scanenwerten Scan Benutzwaufzeit 1000 DPI Bute Hola 1:35 1:01 Faboebe: 8 bit Einzelte 22 Scannula Quattet informationen Links: 0 Oben: 0 Breite: 1.35 inch Höhe: 0.91 inch Goße: 3.51 MB R.S G: 26 E: 10 R.C: 46 Y: 122 R.A: Uverträgenpflichten: 100% Position: 1 Positov: 1

Die CyberView X 5-Benutzeroberfläche besteht aus fünf Hauptteilen:

I. Hauptfenster (fixierte Fenster)
II. Vorschaufenster (fixiertes Fenster)
III. Scaneinstellungen (schwebendes Fenster)

I. Hauptfenster (fixierte Fenster)

Menübefehle - Scannen

Prescan (Vorscan) - Diarahmen-Vorscan: Vorscan des vorhandenen Dias. Scan (Scannen) - Aktuellen Diarahmen scannen > Aktuelles Dia scannen.

Scan Vorschau Bildanpassungen Fenster Hilfe Vorscan Scan Aktuelles Dia scannen

Menübefehle – Vorschau Zoom, Drehen & Spiegeln.

Rückgängig

Verwirft sämtliche Änderungen und nutzt wieder die Originaleinstellungen.

Voreinstellungen - Siehe Scan-Einstellungen (siehe Seite 13)

Beenden

Schließt die CyberView X5-Benutzeroberfläche.

Wenn die Meldung „Quit the application prompts to save documents?“

(Anwendung beenden?) erscheint, klicken Sie zum Speichern auf „Yes“ (Ja), zum

Verwerfen und zur Rückkehr zur CyberView-Benutzeroberfläche auf

„Cancel" (Abbrechen).

CyberView X5 Aktuelle Sponsauflösung auf die Standardenstellungen anwenden? (Diese Einstellung können Sie auch im Voreinstellungen-Dialogfester vornehmen.) Ja Non Abbrechen

Menübefehle – Bildanpassung

a. Image Adjustment (Bildanpassungen)

1. Variations (Varianten): Erzeugt unterschiedliche Ansichten eines Bildes mit Optionen zur Veränderung von Glanzlichtern, Mitteltönen usw.

Bildanpassungen Fenster Hilfe Variationen... Farbbalance... Kurven und Pegel...

Fiderrpassungen Variationet | Farburance | Kurven und Pegel Original Mehr Grün Heller Mehr Gelb Mehr Cyan Aktuelle Auswahl Heller Rot Mehr Blau Dunkler Heller Magenta Auf alle Das anwenden: R:0 G:0 B:0 X:0 Y:0 OK Abbrechen

1. Color Balance (Farbbalance)

Zur Anpassung von Helligkeit, Kontrast, Sättigung und Farbe (CMY oder RGB) des Bildes. Zum Vergleich werden Vorher- und Nachher-Bilder angezeigt.

Bildampazungen Vanzogenen Farbbalance | Kurven und Pegel | Vorher Nachher Hellickert Cyan Rot Krontrast Magnets Grün Saffung Gelb Blau Auf alle Das anwenden R:D G:D B:0 X:0 Y:0 OK Abbrechen

Beispiel: Ist die Vorschau eines Bildes zu dunkel, verwenden Sie den Schieber „Brightness“ (Helligkeit) im Fenster „Color Balance“ (Farbabgleich) und stellen mit ihm durch Verschieben nach rechts die gewünschte Helligkeit ein. Das Nachher-Bild wird heller. Übernehmen Sie die „After“ (Änderung) mit OK; das Bild wird später mit den angepassten Einstellungen gescannt. Auf gleiche Weise können Sie auch die anderen Funktionen des „Color Balance“ (Farbabgleich), wie Kontrast, Sättigung und Anpassungen für die Farben Cyan, Magenta und Gelb einstellen.

1. Curves and Levels (Kurven und Pegel)

Durch Verschieben der Kurve- und Pegel-Einstellungen können Sie das Bild weiter anpassen. Zum Vergleich werden Vorher- und Nachher-Bilder angezeigt.

Mitarpenzungen Variationen | Farbbalance | Kurven und Pegel Vorher Rischer Kanal RGB Auf als Diese anwenden R:245 6:234 8:199 X:280 Y:0 OK Abbrechen

Beispiel: Ist die Vorschau eines Bildes zu dunkel, verwenden Sie den Schieber im Fenster Kurven und Stufen, um das Bild zu korrlgleren. Wenn Sie beispielsweise den Grau-Schieber in der Mitte nach links versetzen, führt dies zu einem helleren Nachher-Vorschaubild. Klicken Sie auf OK, wenn Sie mit den Anpassungen zufrieden sind. Auf dieselbe Weise können Sie auch die restlichen Farbkanäle unabhängig voneinander anpassen – dazu stellen Sie die RGB-Werte (R = Rot, G = Grün, B = Blau) nach Belieben ein.

Menübefehle - Fenster

1. Belichtungseinstellung: Stellt die Belichtungszeit ein (R, G, B). Drücken Sie "Reset", um die Voreinstellungen wiederherzustellen.

CyberView X5 50% 200% R 100 % G 100 % B 100 % zurücksetzen Schließen

Menübefehle - Hilfe

Aktualisierung: Firmware: Zum Aktualisieren der Firmware-Version. Dazu wählen Sie den Ordner, in dem die Firmware-Datei gespeichert wurde. (Diese Dateien können Sie von unseren Internetseiten herunterladen.)
- Info:Zeigt die Systeminformationen (einschl. Betriebssystem, CPU), ProduktInformation (einschl. Produktname, Modellname, Hardware-Version, Firmware-Version, Software-Version, Geräteinformation einschl. Interface und optische Auflösung).

Symbolleiste

Wählen Sie bitte Ihren Filmtyp und die Marke in der Symbolleiste aus:

Positive (Positiv)

Negative (Negativ) (auch Dia

genannt)

Black and White (Schwarzweiß)

II. Vorschaufenster [fixiert]

Vorscan: Startet einen Vorscan des aktuellen Dias. Mehr Optionen erscheinen, wenn Sie auf die Schaltfläche ▼ klicken.

Scannen: Startet das Scannen. Mehr Optionen erscheinen beim Anklicken der Schaltfläche ▼.

Bildanpassungen: Mehr Optionen erscheinen beim Anklicken der Schaltfläche ▼.

CubriView 03 Scan: Vorschau, Bildieransungen, Fertes, HBe Fruity 125 um 1.0 1.0

Zeigt einen Vorscan in der Vorschau an. Durch Anklicken der oberen linken Ecke können Sie die gewünschte Maßeinheit („cm“, „Zoll“, oder „Pixel“) auswählen.

Symbolleiste

Scanbereich wählen: Sie können mehrere Auswahlen auf einmal treffen.

Vergrößern: Zum Vergrößern des Bildes an der aktuellen Mauszeigerposition. Bei jedem Klick wird das Bild weiter vergrößert, bis die maximale Vergrößerung (1000 %) erreicht ist.

Verkleinern: Verkleinert das angezeigte Bild an der Mauszeigerposition mit jedem Anklicken um die Hälfte – bis zu einer maximalen Verkleinerung von 25 %.

90°-Linksdrehung: Dreht das Bild um 90° gegen den Uhrzeigersinn.

Cyb 90°-Rechtsdrehung: Dreht das Bild um 90° Im Uhrzeiger

Horizontal spiegeln: Kehrt das Bild horizontal um.

Vertikal spiegeln: Kehrt das Bild vertikal um.

Standardvorgaben: Verwirft sämtliche Änderungen im Vorschaufenster und nutzt wieder die Originaleinstellungen.

Statuszeile

In der unteren linken Ecke, die Farbebenen (RGB: rot, grün, blau) und Koordinaten der Position (Beispiel: I) werden angezeigt. Zusätzlich werden Zoomfaktor, Diaposition im Magazin und die Anzahl zum Scan ausgewählter Bereiche angezeigt (eine Angabe von 2 oder höher bedeutet, dass mehrere Scanbereiche in einem Dia definiert wurden). (Abbildung II)

R: 0 G: 0 B: 0 X: 836 Y: 192 II. Belichtung R: 100% G: 100% B: 100% Veränderungsstätigkeit: 100% Posagen: 1 Anzahl: 1

III. Scaneinstellungen (schwebende Fenster)

Normal-Modus [Beispiel: I] zur Eingabe der Grundparameter für den Scan (einschl. Scan-Auflösung, Filmgröße, Farbtiefe).

Erweiterter Modus [Beispiel: II] zur Eingabe der Parameter für Scanausgabe, Scan-Auflösung und Farbtiefe

1.

Scaneinstellungen Scan Benutzerdefiniert 1000 DPI Breite Höhe 1.35 0.91 Farbtiefe: 8 bit Erweitert >> Scanmodus Qualität Informationen Links: 0 Oben: 0 Breite: 1.35 inch Höhe: 0.91 inch Größe: 3.51 MB

Scaneinstellungen Scan Benutzerdefiniert 1000 DPI Brete Höhe 1.35 0.91 Farbtiefe: 8 bit << Normal Ausgabe Benutzerdefiniert 1000 DPI Brete Höhe 1.483 0.057 Scanmodus Qualität Informationen Links: 0 Oben: 0 Breite: 1.35 inch Höhe: 0.91 inch Größe: 3.51 MB

Technischer Kundendienst

CyberView

Weitere Informationen zum Scanner und zur CyberView-Oberfläche finden Sie hier: www.reflecta.de

Mitgelieferte Software

Sie können die HILFE-Funktion über die Menüleiste der Anwendung aufrufen oder die Webseite der Softwarefirma besuchen.

^** Diese Bedienungsanleitung finden Sie auch in digitaler Form auf der mitgelieferten CD.

CyberView User's

X5 SF Manual

ENGLISH

FEDERAL COMMUNICATIONS COMMISSION (FCC) STATEMENT

This Equipment has been tested and found to comply with the limits for a class B digital device, pursuant to Part 15 of the FCC rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:

• Re-orient or relocate the receiving antenna.
- Increase the separation between the equipment and receiver.
- Connect the equipment into an outlet on a circuit different from which the receiver is connected to.
- Consult the dealer or an experienced radio/TV technician for help.

Warning :

Use only shielded signal cables to connect I/O devices to this equipment. You are cautioned that changes or modifications not expressly approved by the party responsible for compliance could void your authority to operate the equipment.

TABLE OF CONTENTS

Getting Started 4

Quick Installation Guide (QIG) 5

Installing Software and Driver 6

Installing Hardware 8

Additional Features 8

Loading the film/slides into the Holders9

One Button Scan 11

How to Scan Slides 12

STEP 1 - Aquire Driver 12

STEP 2- Select Film Type 12

STEP 3 - Optional Prescan 12

STEP 4 - Set Scan Settings 13

STEP 5 - Set Scan Preferences 14

STEP 6 - Scan 17

STEP 7 - Exit 17

User Interface 18

I Main Window Area 18

II Preview Window Area 20

III Scan Setting Area 25

Technical Support 26

GETTING STARTED

Check the package content before getting started.

For Quick Installation please refer to Quick Installation Guide. (Ref. Pg. 9)

Important! Save the original box, receipt and packing material for future shipping needs.

Package Contents

• Slide Scanner.
  • Film Holder (Where Applicable)
  • Power Adapter [FAIRWAY Model No.: WRG 15F-120A]

Warning! Using any other power adapter may severely damage the scanner and will void the product warranty.

• Power Cord.
• USB 2.0 Cable.
  • CyberView X5 Driver.
  • Application software DVD.
  • Printed User's Manual.

NOTE:

- Application software means the imaging software such as Adobe® Photoshop® Elements, this is subject to change without notice.

GENERAL GUIDANCE:

• Only use the supplied USB-Cable. Connect the computer to the scanner directly using the USB 2.0 cable.
• Do not use a hub or extension cable. Only use the USB ports on the rear of desktop computers.
• If there are any other devices (multifunction device, printers, scanners, webcam) connected to the computer through USB, disconnect them.
• A minimum of 1GB RAM (Win/Mac) is required.

Operating Ambient Temperature Range50° to 104°F (10° to 40°C)

Note: Do not turn on the scanner unless it is within this range. If the scanner has been stored or transported outside of this range, allow it to return to within this range before turning it on.

Operating Ambient Humidity Range 15% to 76% relative humidity (non-condensing)

Note: If the scanner is stored or to be transported in cold temperature and then brought into a warm / humid environment condensation may occur.

This device is designed solely for private use and is not intended for commercial use. The warranty is reduced from 2 years to 1 year if errors or defects arising from inappropriate use, improper operation or stress occur. The guarantee period of the device for private use is 2 years or 20,000 scans.

QUICK INSTALLATION GUIDE (QIG)

WINDOWS SYSTEMS INSTALLATION DURING DRIVER INSTALLATION A. WARNING DIALOGUE BOX MAY APPEAR, IF THIS IS THE CASE PLEASE SELECT "INSTALL THIS DRIVER ANYWAYS".

Be sure to install the Application Software BEFORE installing the scanner driver CyberView X 5.0.

You may install the scanner driver directly if you have already installed TWAIN compliant application software in your computer. Mac users can use iPhoto for editing.

Notice:

1. In "Found New Hardware Wizard" window, select "Search automatically or Browse computer for driver software."
2. In "Completing the Found New Hardware Wizard" window, click "Finish".

NOTE: Not all PC's will display the found new hardware window, some will install in the background

INSTALLING SOFTWARE AND DRIVER

Before Installing the Scanner Driver...

If you choose to use the provided application for image editing, install the application software (ex: Adobe® Photoshop® Elements) by inserting the application CD into the computer's CD/DVD drive. Follow the instructions that will be displayed in a window that opens automatically.

Installing Scanner Driver

a. Insert insert driver CD into the computer CD/DVD drive and explore the contents.
b. Double click the "CyberView X 5.0" icon to begin the installation process. Follow the onscreen prompts to complete the installation process.

NOTE: Make sure the scanner is NOT connected to the computer during the CyberView X 5.0 driver installation.

c. Restart computer once the installation process is complete.

Please Note: When installing your new scanner onto a Windows system that already has another USB Flatbed scanner or All in-one Scan/Copier/Printer device installed, it may be necessary for you to disconnect the other scanner from the USB port for the Film scanner to work properly,

TWAIN scanner plug-in Installation Guide for Adobe Photoshop Elements 9 and newer versions

The TWAIN scanner plug-in is no longer installed with Photoshop Elements 9. In order to be able to import scanner device through Adobe Photoshop elements, please follow below instructions after installing Adobe Photoshop Elements 9 to find where and how to install the TWAIN component which was previously installed with the application for versions earlier than Photoshop Elements 9.

Important: Do not move plug-ins from previous versions of Photoshop Elements into the Photoshop Elements 9 > Plug-Ins folder, or set the Photoshop Elements 8 (or earlier) > Plug-In folder as the Additional Plug-Ins Folder in Preferences.

Find complete information at offi cial Adobe website:

http://kb2.adobe.com/cps/849/cpsld_84933.html

Macintosh

To install the legacy TWAIN plug-in for Macintosh, copy TWAIN.plugin folder from: //Applications/Adobe Photoshop Elements 9/Optional Plug-Ins/Import Modules/

Into: //Applications/Adobe Photoshop Elements 9/Locales//Plug-Ins/

Windows

To install the legacy TWAIN plug-in for Windows, copy twain_32.8ba from:

C:\Program Files\Adobe\Photoshop Elements 9\Optional Plug-Ins\Import-Export\

Into: C:\Program Files\Adobe\Photoshop Elements 9\Locales\\Plug-Ins\Import-Export\

64-bit Windows

Photoshop Elements 9 is a 32-bit application. When installed on a 64-bit version of Windows the path is slightly modified.

To install the legacy TWAIN plug-In for Windows, copy twain_32.8ba from: C:\Program Files (x86)\Adobe\Photoshop Elements 9\Optional Plug-Ins\Import-Export\

Into: C:\Program Files (x86)\Adobe\Photoshop Elements 9\Locales\\Plug-Ins Import-Export\

Installing Hardware

a. Connect the slide scanner to a power source.

1. Locate the power switch on the lower left side of the scanner. Make sure the scanner is TURNED OFF.

1. Plug the AC adapter into an AC power source FIRST before plugging it into the scanner.

2. Attach the USB cable to the computer using the standard USB adapter end. Attach the USB adapter end of the cable to back panel of the scanner.

Additional features

CrystalScan 7200

1. Lid.
2. Slide Holder
3. Film Deck
4. One Button Scan
5. Release Switch
6. Viewing Window.

ProScan 7200

1. Scanner
2. Slide holder
3. Film Holder
4. One Button Scan
5. Back of the unit
6. Viewing Window

To Scan Film (Film & Mounted Slides) CrystalScan 7200

Mounted Slides

1. Open Scanner Lid (1).
2. Release the Slide/Film Holder (5) put in slide "Shiny side up" then close slide holder.
3. Close Scanner Lid (1) (optional).
4. Ready to scan.

Filmstrips

1. Open the scanner lid (1).
2. Release the Slide Holder (5).
3. Position the film that you wish to scan in the center of the viewing window (6).

4. Push down the film frame and close the slide holder.

5. Ready to scan.

ProScan7200

Technical line drawing of a mechanical component with a bracket and mounting bracket (no text or symbols)

To Scan Mounted Slides

1. Mounted Slides
   1-1. Load the mounted slides into the slide holder, shiny side facing upward
   1-2. Insert the slide holder into the scanner with the arrow facing upwards
   1-3. Insert to holder into the scanner from the left or the right side

ProScan 7200 - Scanning Slides (Continued...)

INCORRECT YOU WILL LOOSE IMAGE DATA Correct Insertion

Line drawing of a rectangular electronic component with a small protrusion and mounting bracket (no text or symbols)

To Scan Negative Film Strips

2-1. Load the negative into the holder making sure to align the film frames with the frames on the holder, and with the shiny side facing upward

2-2 Close the film holder

2-3. Insert the film holder into the scanner from the left or right side, with the arrow facing upwards

Line drawing of a printer with paper feed and paper clip (no text or symbols)

1.4

One Button Scan

1. Open the CyberView (see page 12 to acquire the CyberView driver program)
2. Configure Scan Settings (see Page 13)
3. Select the Scan to directory, file format (TIF or JPG, once configured, Press the scanner button) to begin scanning.

CrystalScan 7200 One Touch Button

ProScan 7200 One Touch Button

CyberView X5

Scanning to C:\Users\gl\Documents\image001.tif

Film Type: Positive 135 Resolution: 1000 dpi MagicTouch: Off

Cancel

NOTE: If you do not open CyberViewX 5.0 FIRST, the scan button will not function.

HOW TO SCAN SLIDES

STEP 1 – Acquire Driver

(For PC User)

Open CyberView X 5 from Start - All Programs -CyberView

(For MAC User)

Open Macintosh Hard drive - Applications -CyberView

STEP 2 – Select Film Type

Select the film type to be scanned - Positive, Negative or B&W (Black and White).

STEP 3 – Optional Prescan

Select the "Prescan Current Frame" to prescan the slide currently loaded into the scanner or "Prescan..." to prescan slide or slides at specific positions in the magazine.

Pre-Scanning should be used to manually adjust color/edit settings for each slide before doing the final scan. It's possible to set different settings for each slide to be scanned.

STEP 4 - Set Scan Settings

a. Resolution

The default scanning resolution is 1000dpi, additional resolution options are listed below.

Notice: Higher scanning resolutions result in greater scanning time and hardisk space requirements.

b. Color Depth

Choose between 8 and 16bit. A higher color depth setting will result in a larger range of colors in the final scanned image.

The Film Scanner colour depth is 48 bit true color. The scanning software has the capability of selecting 8 bit color mode or 16 bit color mode when scanning. This will produce 24 or 48 bit color images, 8 bits or 16 bits per Red, Green and Blue color channels.

Example:

8 bit mode = 8 Red, 8 Green, and 8 Blue for a total of 24 bit color 16 bit mode = 16 Red, 16 Green, and 16 Blue for a total of 48 bit color

Active Frame Setting Scale 1000 DPI Width Height 1459.60 1476.20 Color Depth: 8 bit Apply to All < NOTE: Make sure there is enough space available on the computer when changing the Scanning Resolution. A high scanning resolution results in large files that may prove difficult to save. Color image file size of different resolutions and color depths:

Scanning Resolution	Color Depth(by RGB channel)	Color Mode	File Size TIFF(no compression)
300dpi 8	bit 24-bit ~3	50Kb
600dpi 8	bit 24-bit ~1	MB
1800dpi 8	bit 24-bit ~1	12MB
3600dpi 8	bit 24-bit ~5	52MB
7200dpi 8	bit 48-bit ~2	08MB

Scans include Auto Balance and Digital Noise Reduction on: Processor: AMD 9650 Quad-Core 2.3GHz Memory: 2GB System type: Vista 64 bit Scan Mode – Normal mode produces a scan in jpeg format while Quality produces a non-compressed, "loss-less" TIFF image.

STEP 5 – Set Scan Preferences

Select Scan - Preference - Film Type - Scan Setting

Scale Setting | Advanced Setting | Default Scanning Area | 300/300/300 Proscan Resolution ✓ 300 DPI ✓ 600 DPI Color Depth: 8 bit Scan Mode: Quality Directory: C:\Users\@Document\ Raw File Name: image ✓ Taking Index after Base File Name Bitmap: 3 Options:

User Defined Start Number

1 Browse... File Types: TF JPEG Quality: B1 Filename Example: imageX01.1F

"Prescan Resolution" - Default pre-scan resolution. "Using default real scan resolution" - Enables default scan resolution setting. "Color Depth" – Default color depth while scanning. "Scan Mode" – Default scan mode while scanning. Configuring Scan Preferences 1. Select Browse and choose the designated folder to save the scanned image to 2. Enter the fi le name.  3. Trailing Index after Base File Name Digits: Defines the length of the file name and numbering sequence up to 6 digits Example image1 or image000001.

Set Scan Preferences (Continued...)

4. Options - Use Film Index: Use the number assigned to the slide based on it's position in the cartridge. User Defined Start Number: Enter a specific start number 5. Choose the file type, "TIF" or "JPG". (TIF uncompressed or JPG Compressed) Choose image quality for JPEG. (20-100) 100 offers the least amount of compression  Advanced Setting - PC Users

Scan Setting Advanced Setting | Default Scanning Area | ICE/ROC/GEM | ✓ Auto Exposure □ Digital Noise Reduction Intensity 0 100 200

Advanced Setting - Intel Mac Users

Scan Setting Advanced Setting Default Scanning Area MagicTouch/AutoColor Auto Exposure Digital Noise Reduction Auto Balance Intensity 100 Auto Contrast 0 200

"Auto Exposure" - Attempts to find the correct exposure to get the widest range of whites and blacks while putting the middle grays at around the middle of the data range. "Auto Balance" - Using the image histogram to balance RGB channels. It estimates images' color cast and adjust the images accordingly "Auto Contrast" - The scanner software analyzes the data and automatically adjusts the Setting for the White and Black Points. "Digital Noise Reduction" – Applies a filter, Reducing the film grain. Default Scanning Area Adjust the scanning size as well as adjust the "Scan Off set" setting to move the image position of slide.

Scan Setting | Advanced Setting | Default Scanning Area | I/O/ROC/GEM | Enable user setting for auto-creep Width Height Scan Size 3.767667 2.429933 Default Offset: X Offset: V Scan Offset 0.000000 0.000000 Default Get Current Crop Value

CS7200 - Windows and Mac PowerPC Users ONLY- Digital ICE, ROC, GEM (for additional information, please see included Digital ICE ^® Users guide)

Scan Setting | Advanced Setting | Default Scanning Area | IEC/ROC/SEM | □ Digital ICE □ Enable GEH □ Enable ROC

Intel Based Mac Users - Magic Touch / Auto Color Enable / disable Magic Touch and Auto Color adjustment to scans.

Scan Setting Advanced Setting Default Scanning Area MagicTouch/AutoColor Magic Touch Auto Color

Magic Touch is a powerful dust and scratch removal technology that does away with the hassle of learning complex and tedious software techniques. Being hardware-based, it works seamlessly with the scanning process to ensure the best possible results when bringing images into the computer. Dust, scratches and other flaws are intelligently detected and eliminated, restoring the image to its original beauty. Scanning with Magic Touch requires longer scanning times, the feature is turned off by default. Auto Color takes the guesswork out of the scanning process to streamline the workflow and achieve the best results. Proprietary color enhancement technology is applied to scanned images to provide the most accurate color adjustment, resulting in vibrant images with optimal brightness, contrast and saturation.

STEP 6 - Scan

Scan - Scan- Scan Current Frame  This begins the scan to file process

CyberView X5 Scanning to C:\Users\pf\Documents\image001.tif Film Type: Positive 135 Resolution: 1000 dpi Magic Touch: Off

All scanned images will be saved to the directory location set previously, the factory default locations are: Windows: C:\Users\YOUR NAME\Documents; MAC: Mac HD\Users\YOUR NAME\Pictures\Cyberview Images),

STEP 7 - Exit

Select "Scan > Exit" to close the driver. Scanned image files can be open/edited with any image editing software.

CyberView X3 Quit the application: prompts to save documents Ext. Yes No Cancel

NOTE: If using the supplied image editor, for help with this application see the users Help from within the application or browse the supplied DVD for the help documentation.

USER INTERFACE


Scan Panew Image Adjustment Window Help Positive 135 Fm DX 600 Scan Setting Scan Custom 1300 DPI Width Height 2.25 ± 1.5 Color Depth: Black Advanced >> Scan Media Quality Information Left: 0 Top: 0 Width: 2228.12 mil Height: +472.38 mil Size: 33.47 Mb Image

There are four major parts of the CyberView X 5 user interface: 1. Main Window Area [Fixed Windows] II. Preview Window Area [Fixed Window] III. Scan Setting Area (Floating Window)

I. Main Window Area [Fixed Windows]


Menu Commands - Scan

Prescan - Prescan Current Frame: Pre-scan the existing slide. Scan - Scan Current Frame > Scan the current slide.

Menu Commands - Preview Zoom, Rotate & Flip features.

Revert

Discards all modifi cations and restores the image back to the original state.

Preference - See Scan Setting (See Page 13)

Exit

Closes the CyberView X5 user interface. There is a message pop-up "Quit the application prompts to save documents?" click "Yes" to save, "No" to discard the current settings or "Cancel" to return to Cyber View X.

CyberView XS Quit the application; prompts to save documents Exit Yes No Cancel

Menu Commands - Image Adjustment

a. Image Adjustment 1. Variations: Generates different views of image with options to make changes to highlights, midtones, etc.

Image Adjustment Variations | Color Balance | Curves and Levels | Original More Green Lighter More Yellow More Open Current Mix More Red More Blue darker More Roberto Apply to all frames Red: 0.9 Red X: 9.15 OK Cancel

2. Color Balance

To adjust the brightness, contrast, saturation, and color (CMY or RGB) of the image. Comparisons between before and after adjusted images are shown for reference.

Image Adjustment Variation: Color Balance | Curves and Levels Before After Brightness + - Contrast + - Saturation + - Apply to all frames RGB 0.00 GB RGB YKB OK Cancel

Example: If a previewed image appears too dark, use the "Brightness" slider in the "Color Balance" window to adjust the image by selecting the slider in the center and moving it to the right. The image's "After" view becomes lighter. Select "OK" to accept the changes which will be sent to the scanning hardware. This can also be used to adjust each of the functions in "Color Balance" by contrast, saturation and specific color ranges of cyan, magenta and yellow.

3. Curves and Levels

Adjust image settings by moving Curve and Levels settings. Comparison between before and after adjustment is displayed for reference.

Image Adjustment Variations | Color balance | Curves and Levels | before After Channel Ross A A A Apply to all frames R:239 G:220 B:181 K:555 Y:0 OK Cancel

Example: When the previewed image appears to be too dark, adjustments with the Input slider in the Curves and Levels window can be made to correct the image. Selecting the Gray slider in the center and moving it to the left will result in changes in the "After" view resulting in a lighter image. Once the adjusted image is acceptable select "OK" to send changes to the scanning hardware. The same method can also be used to adjust each color channel independently, using the channel drop down menu "RGB = All colors" R = Red, G = Green, and B = Blue.

Menu Commands - Window

1. Exposure Setting: To adjust the exposure time (R, G, B) press "Reset" to restore to the default setting.

CyberView X5 50% 200% R 100 % G 100 % B 100 % Reset Close

Menu Commands - Help

- Update: Firmware: Upgrade the firmware version, select the path where the file of firmware has been saved. (These files may be downloaded from our website) - About: Displays system information (including operation system, CPU), product information (including product name, model name, hardware version, fi rmware version, software version, device information including interface and optical resolution).

Function Bar Diagram

and brand from the toolbar: Negative Positive (also known as Slide) Black and White

II. Preview Window Area [Fixed Windows]

 Prescan: Pre-scan the current film, press drop down ■ for more options.  Scan: Scan film, press drop down button for more options.  Image Adjustment: Press drop down ▼ button for more options.

Adobe Photoshop Positive 120 fps 100 300

Preview the image you pre-scan, you can select the measurement unit "in"-cm"-px" by clicking the upper-left corner.

Toolbar Diagram

 Select scan area: more than one selection can be made at a time. Zoom In: To magnify the image where the cursor is currently located. The image will be magnified with every click until the maximum multiple (1000%) is reached.  Zoom Out: To reduce the size of the viewed image click the Zoom Out cursor to the desired area, the image will reduce by half with every click until the lowest multiple (25%) is reached.  Rotate 90 Left: To rotate the image counter clockwise 90 degrees.  Rotate 90 Right: To rotate the image clockwise 90 degrees.  Flip Horizontal: To Flip the image 180 degrees horizontally.  Flip Vertical: To Flip the image 180 degrees vertically.  Revert: Discard all modifications and restores the image back to the original state in preview windows.

Status Line

In the lower left hand corner, the color level (RGB: red, green, blue) and coordinates of the location [ex: I] are displayed. The zoom scale, the current slide magazine location and how many areas selected to scan (2 or higher indicates: Multiple scan areas on one slide [ex: II]).

I. R:5 G:5 R:5 0.291 Y:68 II. Exposure R:100% Qcon Scale 100% Location 3 Selections 1

III. Scan Setting Area [Floating Windows]

Normal mode [ex: 1] to input the basic parameter to scan (including scan resolution, lm size, color depth). Advanced mode [ex: II] to input the parameter of scan output, scan resolution, and color depth Scan Setting 1.

Scan Setting Scan Custom 1000 DPI Width Height 2328.13 4724.38 Color Depth: 8 bit Advanced>> Scan Mode Quality Information Left : 0 Top : 0 Width : 2328.13 pxd Height : 4724.38 pxd Size : 31.47 MB


Scan Setting Scan Custom 1000 DPI Width Height 2328.13 4724.38 Color Depth: 8 bit <

TECHNICAL SUPPORT

CyberView

For information regarding the film scanner and CyberView driver, please visit www.reflecta.de.

Bundled application software

You can refer to the HELP function on the application menu bar or visit the software company's website. ^xx This user manual has also been archived in the packaged CD.

CyberView Manual

X5 SF lel usuario ESPAÑOL

DECLARACIÓN DE LA COMISIÓN FEDERAL DE COMUNICACIONES (FCC)

Este equipo ha sido probado y se ha comprobado que cumple los límites para un dispositivo digital de Clase B, según la Sección 15 de las normativas FCC. Estos límites están diseñados para proporcionar una protección razonable contra las interferencias perjudiciales en una instalación residencial. Este equipo genera, utiliza y puede emitir energía de radiofrecuencia y, si no se instala y utiliza de acuerdo con las instrucciones proporcionadas, podría causar interferencias perjudiciales en las comunicaciones de radio. Sin embargo, no existen garantías de que el equipo no provoque interferencias en una instalación particular. Si este equipo provoca interferencias perjudiciales a la recepción de radio o televisión, lo que puede determinarse encendiéndolo y apagándolo, es recomendable intentar corregir las Interferencias mediante una o varias de las siguientes medidas: - Reorientar o colocar en otro lugar la antena receptora. - Aumentar la separación entre el equipo y el receptor. - Conectar el equipo a una toma de corriente de un circuito distinta de aquella a la que esté conectado el receptor de radio o TV. - Solicitar ayuda al proveedor o a un profesional de radio y TV con experiencia.

Advertencia:

Utilice únicamente cables de señal protegidos para conectar dispositivos de E/S a este equipo. Se advierte que los cambios o modificaciones no aprobados expresamente por la parte responsable del cumplimiento anularán la autorización para utilizar el equipo.

TABLA DE CONTENIDO

PROCEDIMIENTOS INICIALES....4 GUÍA DE INSTALACIÓN RÁPIDA (GIR) 6 INSTALAR EL SOFTWARE Y EL CONTROLADOR....6 Instalar el hardware....8 Funciones adicionales....8 Digitalización con un botón....11 CÓMO DIGITALIZAR DIPOSITIVAS 12 PASO 1 – Adquirir el controlador ....12 PASO 2 – Seleccionar el tipo de película....12 PASO 3 – Predigitalización opcional....12 PASO 4 – Establecer la configuración de digitalización....13 PASO 5 – Establecer las preferencias de digitalización .....14 PASO 6 - Digitalizar....17 PASO 7 – Salir 17 INTERFAZ DEL USUARIO....18 I. Área de la ventana principal....19 Comandos de menú - Scan (Digitalizar)....19 Comandos de menú - Vista previa....19 II. Area de la ventana de vista previa [ventanas fijas]....23 III. Area de configuración de digitalización [ventanas flotantes]....25 SOPORTE TÉCNICO 26

PROCEDIMIENTOS INICIALES

Compruebe el contenido del paquete antes de comenzar. Para llevar a cabo una instalación rápida, consulte la Guía de instalación rápida. (Consulte la página 9)  ¡Importante! Guarde la caja, el recibo y el material de embalaje originales por si tuviera necesidad de transportar el producto.

Contenido del paquete

- Escáner de diapositivas. - Portapelículas (donde proceda) - Adaptador de alimentación [FAIRWAY N° de modelo: WRG 15F-120A]  ¡Advertencia! El uso de otro adaptador de alimentación puede dañar gravemente el escáner e invalidará la garantía del producto. - Cable de alimentación. - Cable USB 2.0 • Controlador CyberView X5. • DVD con el software de aplicación. - Manual del usuario impreso.

NOTA:

\- Software de aplicación es un software de creación de imágenes, como por ejemplo Adobe® Photoshop® Elements, sujeto a cambio sin previo aviso.

PAUTAS GENERALES:

- Utilice solamente el cable USB suministrado. Conecte el equipo al escáner directamente mediante el cable USB 2.0. - No utilice un concentrador o alargador. Utilice solamente los puertos USB situados en la parte posterior de los equipos de sobremesa. - Si hay algún otro dispositivo (dispositivo multifunción, Impresoras, escáneres, cámaras Web) conectado al equipo a través del puerto USB, desconéctelos. Se necesita al menos 1 GB de memoria RAM (Windows/Mac). Intervalo de temperaturas ambiente de funcionamiento: 10° a 40 °C (50° a 104 °F)

Nota: no encienda el escáner a menos que la temperatura ambiente se encuentre dentro de ese intervalo. Si el escáner se ha almacenado o transportado fuera de este intervalo de temperatura, deje que recupere la temperatura antes de encenderlo.

Intervalo de humedades ambiente de funcionamiento: humedad relativa de entre el 15% y el 76% (sin condensación)

Nota: Si el escáner se ha almacenado o transportado a una baja temperatura y, a continuación, pasa a un entorno cálido o húmedo, se puede producir condensación.

Este dispositivo está diseñado únicamente para uso privado y no para uso comercial. La ganancia se reduce de 2 años a 1 año si se producen errores o desperfectos a causa del uso inadecuado, funcionamiento incorrecto o sobrecarga. El periodo de garantía del dispositivo para uso privado es de 2 años o 20.000 digitalizaciones.

GUÍA DE INSTALACIÓN RÁPIDA (GIR)

DURANTE LA INSTALACIÓN DEL CONTROLADOR EN SISTEMAS WINDOWS PUEDE PARECER UN CUADRO DE DIALOGO DE ADVERTENCIA. EN ESTE CASO, SELECCIONE "INSTALL THIS DRIVER ANYWAYS" (INSTALAR ESTE CONTROLADOR DE TODAS FORMAS).  Asegúrese de instalar el software de aplicación ANTES de instalar el controlador del escáner de CyberView X 5.0. Puede instalar el controlador del escáner directamente si ya ha instalado el software de aplicación compatible con TWAIN en el equipo. Los usuarios de Mac pueden utilizar iPhoto para realizar la edición.

Avlso:

1. En la ventana "Found New Hardware Wizard" (Asistente para hardware nuevo encontrado), seleccione "Search automatically or Browse computer for driver software" (Buscar automáticamente o explorar el equipo en busca del software del controlador). 2. En la ventana "Completing the Found New Hardware Wizard" (Finalización del Asistente para hardware nuevo encontrado), haga clic en "Finish" (Finalizar). NOTA: no todos los equipos mostrarán la ventana de nuevo hardware encontrado; algunos realizarán instalaciones en segundo plano

INSTALAR EL SOFTWARE Y EL CONTROLADOR

Antes de instalar el controlador del escáner.. Si opta por utilizar la aplicación proporcionada para edición de imágenes, instale el software de aplicación (por ejemplo Adobe® Photoshop® Elements) Insertando el CD de aplicaciones en la unidad de CD/DVD del equipo. Siga las instrucciones que aparecerán en una ventana que se abrirá automáticamente.

Instalar el controlador del escáner

a. Inserte el CD que contiene los controladores en la unidad de CD/DVD y explore el contenido. b. Haga doble clic en el icono "CyberView X 5.0" para iniciar el proceso de instalación. Siga los mensajes que aparezcan en la pantalla para completar el proceso de instalación. NOTA: asegúrese de que el escáner NO está conectado al equipo durante la instalación del controlador de CyberView X 5.0. c. Reinicie el equipo cuando el proceso de instalación se complete. Tenga en cuenta lo siguiente: Cuando instale el nuevo escáner en un sistema Windows que ya tenga otro escáner plano USB o dispositivo multifunción (escáner, fotocopiadora e impresora) instalado, puede que tenga que desconectar el otro escáner del puerto USB para que el escáner de películas funcione correctamente.

Guía de instalación del complemento de escáner TWAIN para Adobe Photoshop Elements 9

El complemento de escáner TWAIN ya no se instala con Photoshop Elements 9. Para poder importar desde un dispositivo de digitalización a través de Adobe Photoshop Elements, siga las instrucciones que figuran a continuación después de instalar Adobe Photoshop Elements 9 para saber dónde y cómo instalar el componente TWAIN que se instaló previamente con la aplicación para versiones anteriores de Photoshop Elements 9. Importante: no mueva los complementos de las versiones anteriores de Photoshop Elements a la carpeta Photoshop Elements 9 > Plug-Ins, o establezca la carpeta Photoshop Elements 8 (o anterior) > Plug-In como la carpeta de complementos adicional en las preferencias. Puede encontrar información completa en el sitio Web oficial de Adobe: http://kb2.adobe.com/cps/849/cpsid\_84933.html

Macintosh

Para Instalar el complemento TWAIN heredado para Macintosh, copie la carpeta del complemento TWAIN de: //Applications/Adobe Photoshop Elements 9/Optional Plug-Ins/ImportModules/ A: //Applications/Adobe Photoshop Elements 9/Locales//Plug-Ins/

Windows

Para instalar el complemento TWAIN heredado para Windows, copie twain\_32.8ba de: C:\Archivos de programa\Adobe\Photoshop Elements 9\Optional Plug-Ins\Import-Export\ A: C:\Archivos de programa\Adobe\Photoshop Elements 9\Locales\\Plug-Ins Import-Export\

Windows de 64 bits

Photoshop Elements 9 es una aplicación de 32 bits. Si se instala en una versión de 64 bits de Windows la ruta de acceso se modificará ligeramente. Para instalar el complemento TWAIN heredado para Windows, copie twain\_32.8ba de: C:\Archivos de programa (x86)\Adobe\Photoshop Elements 9\Optional Plug-Ins\Import-Export\ A: C:\Archivos de programa (x86)\Adobe\Photoshop Elements 9\Locales\\Plug-ins\Import-Export\

Instalar el hardware

a. Conecte el escáner de diapositivas a una fuente de alimentación. 1. Busque el conmutador alimentación situado en el lado izquilerdo inferior del escáner. Asegúrese de que el escáner está APAGADO.  2. Enchufe el adaptador de CA a una toma de corriente de CA ANTES de enchularlo al escáner. 3. Conecte el cable USB al equipo mediante un adaptador USB estándar. Conecte el adaptador USB del cable al panel posterior del escáner.

Funciones adicionales

CrystalScan 7200

1. Tapa. 2. Portadiapositiva 3. Pletina de películas 4. Digitalización con un botón 5. Control de libración 6. Ventana de visualización  1. Entrada de CC 2. Puerto USB 3. Conmutador de alimentación

ProScan 7200

1. Escáner 2. Portadiapositiva 3. Portapelículas 4. Digitalización con un botón 5. Parte posterior de la unidad 6. Ventana de visualización

Technical diagram showing exploded view of a multi-pin electronic component with numbered parts and labeled ports.

8 Para digitalizar películas (películas y diapositivas montadas) CrystalScan 7200

Diapositivas montadas

1. Abra la tapa del escáner (1). 2. Libere el portadiapositivas o portapelículas (5), inserte la diapositiva con la "cara brillante hacia arriba" y, a continuación, cierre el portadiapositivas. 3. Cierre la tapa del escáner cerrada (1) (opcional). 4. Ahora podrá utilizar el dispositivo para digitalizar.  Tiras de películas 1. Abra la tapa del escáner (1). 2. Libere el portadiapositivas (5) 3. Coloque la película que desee digitalizar en el centro de la ventana de visualización (6). 4. Empuje hacia abajo el marco de la película y cierre el portadiapositivas. 5. Ahora podrá utilizar el dispositivo para digitalizar.  ProScan 7200

Line drawing of a rectangular electronic device with a mounting bracket and internal components (no text or symbols)

Para digitalizar diapositivas montadas 1. Diapositivas montadas 1-1. Cargue las diapositivas montadas en el portadilapositivas, con la cara brillante hacia arriba. 1-2. Inserte el portadiapositivas en el escáner con la flecha orientada hacia arriba. 1-3. Inserte el soporte en el escáner desde el lado izquierdo al lado derecho 9 ProScan 7200 - Digitalizar diapositivas (continuación....)

Incorrect You will loose image data Correct Insertion

Tenga en cuenta lo siguiente: La inserción inadecuada cortará la parte superior de la imagen.

Line drawing of a rectangular electronic device with a connector and mounting bracket (no text or symbols)

Para digitalizar tiras de película 2-1. Cargue el negativo en el soporte asegurándose de alinear los marcos de película en el soporte y con la cara brillante hacia arriba. 2-2. Cierre el portapelículas 2-3. Inserte el portapelículas en el escáner desde el lado izquierdo o derecho, con la flecha orientada hacia arriba.

Line drawing of a printer with paper feed (no text or symbols)

Digitalización con un botón

1. Abra CyberView (consulte la página 12 para adquirir el programa del controlador CyberView). 2. Defina la configuración de digitalización (consulte la página 13). 3. Seleccione el directorio de destino de la digitalización y el formato de archivo (TIF o JPG). Cuando termine la configuración, presione el botón Digitalizar el para iniciar la digitalización.   7200

CyberView X5 barrido a C:\Users\gif\Documents\image001.tif Tipo de archivo : Positivo 135 Resolución: 1000 dpi MagicTouch: Off 5.11.00 1.03 54 Cancelar

NOTA: si no abre CyberView X 5.0 PRIMERO, el botón Digitalizar no funcionará.

CÓMO DIGITALIZAR DIAPOSITIVAS

PASO 1 – Adquirir el controlador

(Para los usuarios de PC) Abra CyberView X 5 desde Start (Inicio) – All Programs (Todos los programas) – CyberView (Para los usuarios de MAC) Ahora el disco duro de Macintosh – Applications (Aplicaciones) – CyberView

PASO 2 – Seleccionar el tipo de película

Seleccione el tipo de película que se va a digitalizar: Positivo, Negativo o Blanco y negro.

PASO 3 – Predigitalización opcional

Seleccione "Prescan Current Frame" (Predigitalizar marco actual) para predigitalizar la diapositiva cargada actualmente en el escáner o "Prescan..." (Predigitalizar) para predigitalizar las diapositivas que se encuentren en posiciones específicas del carrete para diapositivas.

Escanear Vista previa Ajuste de la imagen Ventana Ayuda Preescanear > Preescanear fotograma actual Escanear >

La predigitalización debe usarse para ajustar manualmente la configuración de color y edición para cada diapositiva antes de realizar la digitalización final. Es posible establecer diferentes configuraciones para cada diapositiva que se va a digitalizar.

PASO 4 – Establecer la configuración de digitalización

a. Resolución La resolución de digitalización predeterminada es 1000 ppp. A continuación se enumeran opciones de resolución adicionales. Aviso: Cuanto mayores sean las resoluciones de digitalización, más tiempo tardará esta y mayor será el espacio en disco duro. b. Profundidad de color Elija entre 8 y 16 bits. Cuanto mayor sea el valor de la profundidad de color, mayor será el intervalo de colores de la imagen digitalizada final. La profundidad de color del escáner de películas es de color verdadero de 48 bits. El software de digitalización es capaz de seleccionar el modo de color de 8 o 16 bits durante la digitalización. Esto generará imágenes en color de 24 o 48 bits, 8 o 16 bits por cada uno de los canales de color rojo, verde y azul.

Ejemplo:

Modo de 8 bits = 8 rojo, 8 verde y 8 azul para un color de 24 bits en total Modo de 16 bits = 16 rojo, 16 verde y 16 azul para un color de 48 bits en total

Configuración del escáner Escanear Personalizar 1000 DPI Anchura Altura 1346.36 913.33 Profundidad 8 bit del color: < NOTA: Asegúrese de que hay espacio suficiente disponible en el equipo cuando cambie la resolución de digitalización. Una resolución de digitalización alta dará lugar a archivos grandes que pueden crear problemas de almacenamiento. a continuación se muestra el tamaño de archivo de imagen para diferentes resoluciones y profundidades de color:

Resolución de digitalización	Profundidad de color (por canal RGB)	Mode de color	Tamaño de archivo TIFF (sin compresión)
300 ppp 8	bits 24	bits	~350 Kb
600 ppp 8	bits 24	bits	~1MB
1800 ppp 8	bits 24	bits	~12MB
3600 ppp 8	bits 24	bits	~52MB
7200 ppp 8	bits 48	bits	~208MB

Las digitalizaciones incluyen balance automático y reducción de ruido digital en: Procesador: AMD 9650 Quad-Core 2,3 GHz Memoria: 2GB Tipo de sistema: Vista 64 bits Scan Mode (Modo de digitalización). El modo Normal de genera una imagen en formato JPEG, mientras que el modo Quality (Calidad) genera una imagen TIFF no comprimida y "sin pérdidas".

PASO 5 – Establecer las preferencias de digitalización

Seleccione Scan (Digitalizar) - Preference (Preferencias) - Film Type (Tipo de película) - Scan Setting (Configuración de digitalización)

Escancer Preescancer Escancer DMin Revertir Preferences... Salir Ajuste de lo imogen 150 Positivo Negative Banco y Negro


Configuración del accinar Resolución de presensione 200 DPI 600 DPI Proñabilidad del color: 8 MZ Mode de escavar: Caldad Configuración avanzada | Área de sujuros predominada | I2D/IOC/EDI Nombre del archivo base: image Índus de arreter después de nombre de archivo base Diplos: Clustores: Número inicial delnado por el usuario 1 Navigate... Tipo de arthor: TP Calidad JPEG: Ejemplo de nombre de arthor: mapdof1 cf

"Prescan Resolution" (Resolución de predigitalización): resolución de predigitalización predeterminada. "Using default real scan resolution" (Utilizar resolución de digitalización real predeterminada): habilita la configuración de resolución de digitalización predeterminada. "Color Depth" (Profundidad de color) – profundidad de color predeterminada durante la digitalización. "Scan Mode" (Modo de digitalización) – modo de digitalización predeterminado para digitalizar.

Configurar las preferencias de digitalización

1. Seleccione Browse (Examinar) y ella la carpeta designada en la que guardar la imagen digitalizada. 2. Especifique el nombre de archivo.  \- Índice de anastre después de Nombre de archivo base 3. Trailing Index after Base File Name Digits (Agregar índice después de los dígitos del nombre de archivo base): Define la longitud del nombre de archivo y la secuencia de numeración hasta 6 dígitos. Ejemplo: imagen1 o imagen000001. \- Índice de arrastre después de Nombre de archivo base

Establecer las preferencias de digitalización (continuación...)

4. Options (Opciones) - Use Film Index (Usar índice de película): utilice el número asignado a la diapositiva en función de su posición en el cartucho. 5. User Defined Start Number (Número de inicio definido por el usuario): Introduzca un número de inicio específico Elija el tipo de archivo: "TIF" o "JPG". (TIF no comprimido o JPG comprimido). Elija la calidad de imagen para JPEG. (20-100) 100 ofrece la mínima cantidad de compresión  Configuración avanzada - Usuarios de PC

Configuración del escinar | Configuración avanzada | Área de escaneo predeterminada | ICE/ROC/GEM | Exposición automática Reducción digital de ruido Intensidad 0 100 200

Configuración avanzada - Usuarios de Intel Mac

Configuración del escáner Configuración automada Área de escanes predeterminada Toque maps/Color automático Exposición automática Balance automático Contraste automático Reducción digital de ruido Intensidad 100 0 200

"Auto Exposure" (Exposición automática): esta opción pretende encontrar la exposición correcta para obtener el intervalo más amplio de blancos y negros mientras coloca los grises medios alrededor del centro del intervalo de datos. "Auto Balance" (Balance automático): utilice histograma de la imagen para equilibrar los canales RGB. Esta opción estima el tinte de color de las imágenes y ajusta estas según se necesita. "Auto Contrast" (Contraste automático): el software del escáner analiza los datos y ajusta automáticamente la configuración para los puntos blancos y negros. "Digital Noise Reduction" (Reducción de ruido digital): aplica un filtro que reduce la granularidad de la película. Área de digitalización predeterminada Esta opción permite ajustar el tamaño de la digitalización y el parámetro "Scan Offset" (Desfase de digitalización) para mover la posición de la imagen de la diapositiva.

Configuración del esciner | Configuración avanzada | Área de escaneo predeterminada | ICE/ROC/GEN | □ Activar la configuración del usuario para el recorte automatística Tamaño del escaneo Anchura Altura 3.757607 2.429433 Predominado Offset X Offset Y Offset de escaneo 0.000000 0.000000 Predominado Obtional valor de recorte actual

CS7200 - SOLO para usuarios de Windows y Mac PowerPC - Digital ICE, ROC, GEM (para obtener información adicional, consulte la guía del usuario de Digital ICE ^3 incluida)

Configuración del escinar | Configuración avanzada | Área de escinaro predeterminada : ICE/ROC/GEM ICE digital Activeir GEM 75 Activeir ROC 75

Usuarios de Mac basados en Intel - Magic Touch/Auto Color (Toque mágico/Color automático) Esta opción permite habilitar y deshabilitar el ajuste de toque mágico y color automático para las digitalizaciones.

Configuración de escárer Configuración avanzada Área de escaneo predeterminada Toque mágica/Color automático Magic Touch Color automático

Magic Touch (Toque máglico) es una versátil tecnología de eliminación de polvo y arañazos gracias a la cual ya no tendrá que aprender complejas y tediosas técnicas de software. Basada en hardware, funciona perfectamente con el proceso de digitalización para garantizar los mejores resultados posibles cuando transmita imágenes al equipo. El polvo, los arañazos y otras imperfecciones se detectan y eliminan inteligentemente, restaurando la belleza original de la imagen. La digitalización con Magic Touch requiere mayores tiempos de digitalización por lo que la función está desactivada de forma predeterminada. La función Auto Color (Color automático) elimina las conjeturas del proceso de digitalización para raclonalizar el flujo de trabajo y lograr los mejores resultados. La tecnología de mejora de color patentada se aplica a imágenes digitalizadas para proporcionar el ajuste de color más preciso, gracias a lo cual se consiguen imágenes vibrantes con un brillo, contraste y saturación óptimos.

PASO 6 - Digitalizar

Scan (Digitalizar) - Scan (Digitalizar) - Scan Current Frame (Digitalizar fotograma actual)

Escanear Vista previa Ajuste de la imagen Ventana Ayuda Preescanear Escanear Escanear fotograma actual 150 300

Esta acción inicia la digitalización para procesar archivos.

CyberView XS barrido a C:\Users\gf\Documents\image001.tif Tipo de archivo : Postivo 135 Resolución: 1000 dpi MagicTouch: Off 5.11.00 1.03 54 Cancelar

Todas las imágenes digitalizadas se guardarán en el directorio establecido anteriormente. Las ubicaciones predeterminadas de lábrica son: Windows: C:\Usuarios\[SU\_NOMBRE\Documents; MAC: Disco duro Mac:\Usuarlos\[SU\_NOMBRE\Pictures\Cyberview Images),

PASO 7 – Salir

Seleccione "Scan (Digitalizar) > Exit (Salir)" para cerrar el controlador. Los archivos con las imágenes digitalizadas pueden abrirse y editarse con cualquier software para edición de imágenes.

CyberView X5 ¿Aplicar la resolución de escanco actuala a la configuración predeterminada ? (Esta configuración también puede hacerse en el cuadro de Diálogo de Preferencias.) S' No Cancelar

NOTA: si usa el editor de imágenes suministrado, puede obtener ayuda en cuanto al uso de la aplicación en el menú "Ayuda" en la aplicación. Igualmente, puede examinar el DVD suministrado para obtener la documentación de ayuda.

INTERFAZ DEL USUARIO


CyberView X3 Escanear: Visca previa Ajuste de la magen Ventana Ayuda Positivo 125 Film 460 300 150 200 300 600 Configuración del escaneir Escanear Personalizar 1000 DP1 Anchura Altura 1246.35 913.33 Profundidad del color: 8 bit Avanzado>> Mode de escaneo Cidad Inforresión Dquierda: 66 Parte supero: 15 Anchura: 1346.35 pdl Altura: 913.33 pdl Tamaño: 1.52 MΩ Ubicación:1 Selecticonest RxD Ed B-J X448 Y2773 Exposa Escala del zoom:100% X448 Y2773

La interfaz de usuario de CyberView X 5 se compone de cuatro partes principales: I. Área de la ventana principal [ventanas fijas] II. Area de la ventana de vista prevla [ventana fija] III. Área de configuración de digitalización [ventana flotante]

I. Área de la ventana principal


Comandos de menú - Scan (Digitalizar)

Prescan (Predigitallzar) - Prescan Current Frame (Predigitalizar marco actual): predigitalice la diapositiva existente. Scan (Digitalizar) - Scan Current Frame (Digitalizar marco actual) > Permite digitalizar la diapositiva actual.

Escanear Vista previa Ajuste de la imagen Ventana Ayuda Preescanear Escanear Escanear fotograma actual 150 300 Comandos de menú - Vista previa Funciones Zoom, Rotate (Girar) y Flip (Voltear). Vista previa Ajuste de la imagen Ve Acercar Alejar Rotar 90° a la izquierda Rotar 90° a la derecha Invertir horizontamente Invertir verticalmente

Revert (Revertir)

Esta opción permite descartar todas las modificaciones y volver a restaurar el estado original de la imagen.

Preference (Preferencias) - Consulte la configuración de digitalización (página 13)

Exit (Sallr)

Cierra la interfaz de usuario de CyberView X5. Aparecerá el mensaje emergente "Quit the application prompts to save documents?\* (?Desea salir de la aplicación y guardar los cambios?). Haga clic en "Yes" (Sí) para guardar, en "No" para descartar la configuración actual o en "Cancelar" para volver a CyberView X

CyberView X5 Aplicar la resolución de escanes actuala la configuración predeterminada ? (Esta configuración también puede hace en el cuatro de diálogo de Preferencias.) Si No Cancelar

Comandos de menú - Image Adjustment (Ajuste de la imagen)

a. Ajuste de Imagen 1. Variations (Variaciones): genera diferentes vistas de la imagen con opciones para realizar cambios en realces, mediostonos, etc.

Ajuste de la imagen Ventana Ay Variaciones... Balance de colores... Curva y niveles...


Ajuste de la imagen Variaciones | Balance de colores | Curves y niveles | Original Más verde Más centro Más amario Más con Selección actual Más mjo Más azul Más oscuro Más magenta + Medios tones Fino Grueso Aplicar a todos los fotogramas R00 G01 B00 X:0 Y:0 Aceptar Cancelar

2. Color Balance (Balance de color)

Permite ajustar el brillo, el contraste, la saturación y el color (CMY o RGB) de la imagen. Como referencia, se muestran las comparaciones entre la imagen antes y después de realizar el ajuste.

Ajuste de la imagen varaciones Balance de colores Curvas y niveles Antes Después - Brillo + - Contraste + - Saturación + Aplicar a todos los fotogramas R:26 G:33 B:19 K:3 Y:71 Aceptor Cancelar

Ejemplo: Si una imagen de vista previa aparece demasiado oscura, utilice el control deslizante "Brightness" (Brillo) de la ventana "Color Balance" (Balance de color) para ajustar la imagen seleccionando el control deslizante del centro y moviéndolo hacia la derecha. La vista "Después" de la imagen se hace más clara. Seleccione "OK" (Aceptar) para aceptar los cambios, que se enviarán al hardware de digitalización. Esta operación también se puede utilizar para ajustar cada una de las funciones de "Color Balance" (Balance de color) mediante el contraste, la saturación e intervalos específicos de color de cian, magenta y amarillo. 3. Curves and Levels (Curvas y niveles) Permite ajustar la configuración de imagen mediante el desplazamiento del parámetro Curve and Levels (Curvas y niveles). Como referencia, se muestra una comparación entre el ajuste antes y después.

Ajuste de la imagen Variaciones | Balance de coores | Curvas y niveles Antes Después Canal RGB Aplicar a todos los fotogramas R:255 G:243 B:210 X:257 Y:0 Acctor Cancelar

Ejemplo: Cuando la imagen de vista previa se muestra demasiado oscura, se pueden realizar ajustes con el control deslizante Input (Entrada) de la ventana Curves and Levels (Curvas y niveles) para corregrir la Imagen. Seleccionando el control deslizante Gray (Gris) situado en el centro y moviéndolo hacia la izquierda, los cambios que se mostrarán en la vista "After", donde aparecerá una imagen más clara. Cuando esté conforme con la imagen ajustada, seleccione "OK" (Aceptar) para enviar los cambios al hardware de digitalización. También se puede utilizar el mismo método para ajustar cada canal de color independientemente, utilizando el menú desplegable de canal "RGB = All colors" ("RGB = Todos los colores") R = Rojo, G = Verde y B = Azul.

Comandos de menú - Windows (Ventana)

1. Exposure Setting (Configuración de exposición): Para ajustar el tiempo de exposición (R, G, B). presione "Reset" (Restablecer) para restaurar la configuración predeterminada.

CyberView X5 50% 200% R 100 % G 100 % B 100 % Remiciar Cerrar

Comandos de menú - Help (Ayuda)

- Update (Actualizar): Firmware: actualice la versión de firmware. y seleccione la ruta de acceso en la que desea guardar el archivo de firmware. (Puede descargar estos archivos de nuestro sitio Web) - About (Acerca de): permite mostrar información del sistema (como por ejemplo el sistema operativo y la CPU), información sobre el producto (como por ejemplo el nombre de producto, el nombre de modelo, la versión de hardware, la versión de firmware, la versión de software e información del dispositivo sobre la interfaz y la resolución óptica.

Diagrama de barras de funciones

Seleccione el tipo y marca de película en la barra de herramientas: Positivo (también conocido como diapositiva) Negative (Negativo) B&W (Blanco y negro)

II. Área de la ventana de vista previa [ventanas fijas]

 Prescan (Predigitalizar): predigitalice la película actual. Presione el desplegable ▼ para disponer de más opciones.  Scan (Explorar): permite digitalizar una película. Presione el botón desplegable ▼ para disponer de más opciones.  Image Adjustment (Ajuste de Imagen): Presione el botón desplegable ▼ para disponer de más opciones.

CyberView XS Escamear Vista previa Ajuste de la imagen Ventana Ayuda Positivo 135 Fim 200 150 300 200 100 200

Obtenga una vista previa de la imagen predigitalizada. Puede seleccionar la unidad de medida "in" (pulgadas), "cm" (centimetros), "px" (pixeles). Para ello, haga clic en la esquina superior izquierda.

Diagrama de barras de herramientas

 Select scan area (Seleccionar área de digitalización): se pueden realizar varias selecciones simultáneamente. Zoom In (Ampliar): permite ampliar la imagen en la que se encuentra el cursor actualmente. La Imagen se ampliará cada vez que haga clic hasta que se alcance el múltiplo máximo (1000%). Zoom Out (Reducir): para reducir el tamaño de la imagen visualizada, haga clic en el cursor Zoom Out (Reducir) en el área que desee. La imagen se reducirá a la mitad cada vez que haga clic hasta que se alcance el múltiplo mínimo (25%). Rotate 90 Left (Girar 90° a la Izquierda): permite girar la imagen 90 grados en sentido contrario a las agujas del reloj.  Rotate 90 Right (Girar 90º a la derecha): permite girar la imagen 90 grados en el sentido de las agujas del reloj.  Flip Horizontal (Volteo horizontal): permite voltear la imagen 180 grados horizontalmente.  Flip Vertical (Volteo vertical): permite voltear la imagen 180 grados verticalmente. Revert (Revertir): esta opción permite descartar todas las modificaciones y volver al estado original en las ventanas de vista previa.

Estado de la línea

En la esquina inferior izqulerda, se muestran el nivel de color (RGB: rojo, verde y azul) y las coordenadas de la ubicación [ej.: I]. La escala de zoom, la ubicación del cartucho para diapositiva actual y cuántas áreas se han seleccionado para digitalizar (2 o más incida varias caras de digitalización por una cara [ej.: II]). 1.  Selections: II.

Área de configuración de digitalización [ventanas flotantes]

El modo normal [ej.: I] permite especificar el parámetro básico para digitalizar (como por ejemplo la resolución, el tamaño de película y la profundidad de color). El modo avanzado [ej.: II] permite especificar el parámetro salida de digitalización, la resolución de digitalización, y la profundidad de color. 1.

Configuración del escáner Escanear Personalizar 1000 DP1 Anchura Altura 1346.36 913.33 Profundidad 8 bit del color: Avanzado>> Modo de Escaneo Calidad Información Izquierda: 66 Parte superior: 16 Anchura: 1346.36 pxl Altura: 913.33 pxl Tamaño: 3.52 MB


Configuración del escáner Escanear Personalizar 1000 DPI Anchura Altura 1346.36 913.33 Profundidad 8 bit del color: <

SOPORTE TÉCNICO

CyberView

Para obtener más información sobre el escáner de películas y el controlador de CyberView X, visite el sitio Web www. reflecta.de

Software de aplicación Incluido

Puede consultar la función HELP (AYUDA) de la barra de menús de la aplicación o visitar el sitio Web de la compañía de software. \*\*Este manual del usuario también se ha archivado en el CD incluido.

CyberView Manuel

X5SF d'utilisation

FRANÇAIS

DÉCLARATION DE LA COMMISSION FÉDÉRALE DES TÉLÉCOMMUNICATIONS (FCC)

Cet appareil a été testé et déclaré conforme aux limites d'un appareil numérique de classe B, conformément à la partie 15 du règlement de la FCC. Ces limites sont stipulées aux fins de garantir une protection raisonnable contre les interférences nuisibles en installation résidentielle. Cet appareil produit, utilise et peut émettre des fréquences radioélectriques et, s'il n'est pas installé ou utilisé conformément aux directives, il est susceptible de causer des interférences radio ou télévision. Cependant, nous ne pouvons garantir que des interférences ne se produiront pas dans une installation particulière. Si cet appareil cause des interférences nuisibles à la réception de la radio ou de la télévision, ce que vous pouvez facilement observer en éteignant et en rallumant l'appareil, nous vous encourageons à prendre une ou plusieurs des mesures correctives suivantes : - Réorienter ou déplacer l'antenne réceptrice. • Augmentez la distance entre l'appareil et le récepteur. - Branchez l'appareil sur une prise d'un circuit différent. - Consultez votre revendeur ou un technicien radio/télévision qualifié pour de l'aide.

Attention :

Utilisez seulement des câbles de signal blindés pour connecter des appareils E/S à cet appareil. Tout changement ou modification non expressément approuvé par les autorités responsables de la conformité peut révoquer le droit de l'utilisateur à employer l'appareil en question.

TABLE DES MATIÈRES

PRISE EN MAIN 5 GUIDE DE MISE EN ROUTE (GMR) 7 INSTALLATION DU LOGICIEL ET DES PILOTES....7 Installation du matériel 9 Fonctions supplémentaires ....9 Scan a un bouton....12 COMMENT FAIRE POUR SCANNER DES DIAPOS .... 13 ETAPE 1 - Obtenir le pilote....13 ETAPE 2 – Cholsir le type de film....13 ETAPE 3 – Pré-scan optionnel ....13 ETAPE 4 – Régler les réglages de scan ....14 ETAPE 3 – Regier les preferences de scan....15 ETAPE 6 - Scan (Scanner)....18 ETAPE 7 - Quitter 18 INTERFACE UTILISATEUR....19 I. Section de la fenêtre principale [Fenêtres fixes] 20 Commandes du menu - Scanner 20 Commandes de menu - Prévisualiser....20 II. Section Fenêtre de prévisualisation [Fenêtres fixes]....24 III. Zone de réglage d'image active 26 ASSISTANCE TECHNIQUE....27

PRISE EN MAIN

Vérifiez le contenu de la boîte avant de commencer. Pour une installation rapide, référez-vous au Guide d'installation rapide. (Réf. Pg. 9)  Important I Gardez la boîte originale, le ticket et les matériaux d'emballage en cas de besoin au futur.

Contenu de la boîte

• Scanneur de diapositive. \- Passe-vues (où cela s'applique) • Adaptateur électrique [N° de modèle FAIRWAY: WRG 15F-120A]  Attention ! L'utilisation d'un autre adaptateur d'alimentation peut endommager le scanneur et annuler la garantie du produit. • Cordon d'alimentation. • Câble USB 2.0. • Pilote de CyberView X5. • DVD du logiciel d'application. • Manuel de l'utilisateur imprimé.

REMARQUE :

\- Le logiciel d'application est un logiciel d'imagerie tel que Adobe® Photoshop® Elements, et est sujet à modification sans avis préalable.

GUIDE GÉNÉRAL :

- Utilisez uniquement le câble USB fourni. Branchez directement le scanneur sur l'ordinateur en utilisant le câble USB 2.0. - N'utilisez pas un hub ou un câble d'extension. Utilisez uniquement les ports USB à l'arrière des ordinateurs de bureau. - Si d'autres appareils (appareils multifonctions, imprimantes, scanneurs, webcams) sont branchés sur l'ordinateur via USB, débranchez-les. • Un minimum de 1GB de RAM (Windows/Mac) est nécessaire.

Plage de température ambiante de fonctionnement50° à 104°F (10° à 40°C)

Remarque : N'allumez le scanneer que si la température ambiante est dans la plage recommandée. Si le scanneer a été rangé ou transporté dans un endroit avec une température différentes, laissez-le s'ajuster à la nouvelle température avant de l'allumer.

Humidité ambiente recommandée pour l'utilisation15% à 76% d'humidité relative (sans condensation)

Remarque : Si le scanneer a été rangé ou transporté d'un endroit froid à un endroit chaud/humide, de la buée peut apparaître.

Cet appareil est conçu uniquement pour un usage privé et n'est pas destiné à un usage commercial. La garantie est réduite de 2 ans à 1 an si des erreurs ou des défauts résultant d'une utilisation inappropriée, un mauvais fonctionnement ou du stress se produisent. La période de garantie de l'appareil pour un usage privé est de 2 ans ou 20 000 scans.

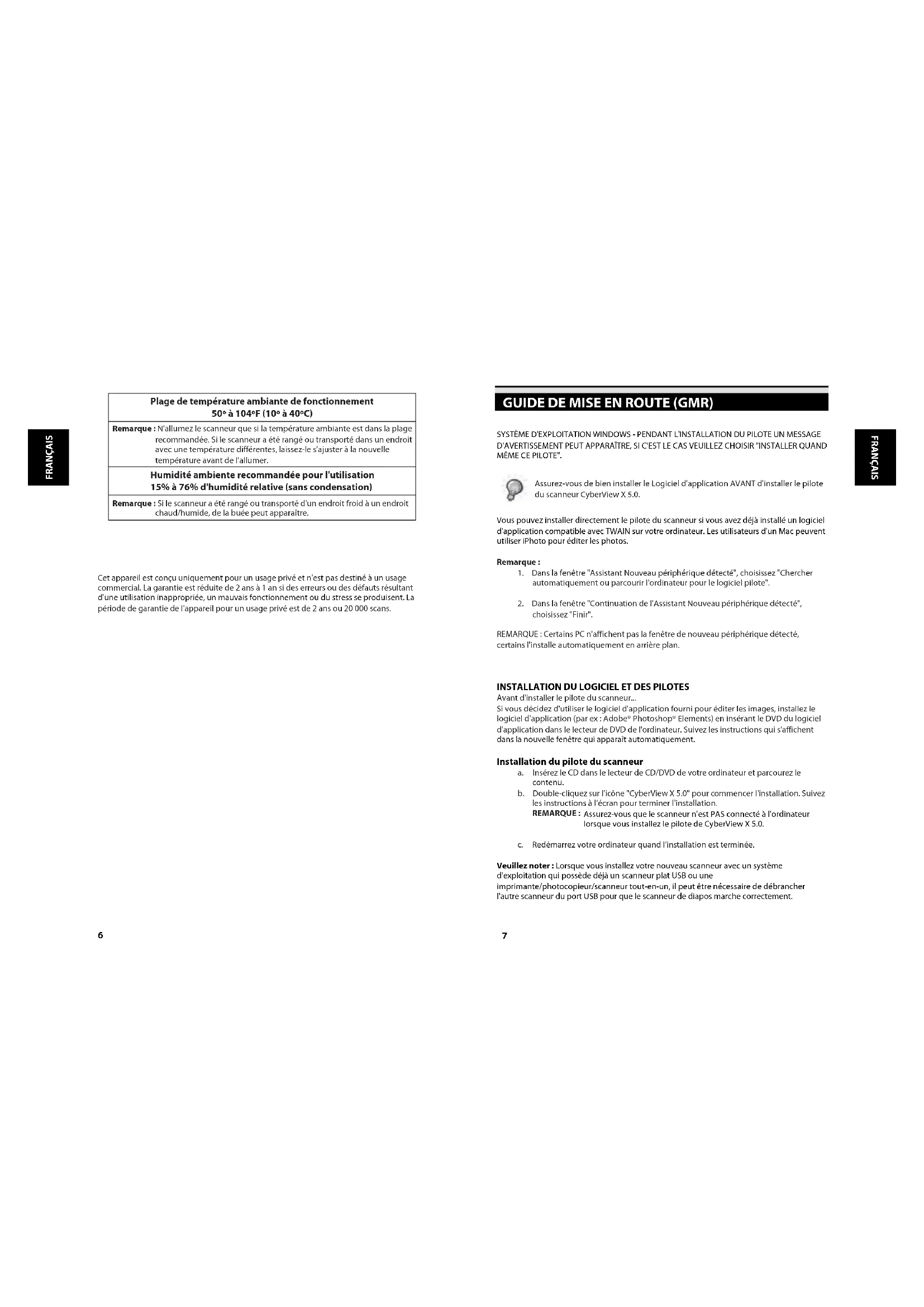

GUIDE DE MISE EN ROUTE (GMR)

SYSTÈME D'EXPLOITATION WINDOWS - PENDANT L'INSTALLATION DU PILOTE UN MESSAGE D'AVERTISSEMENT PEUT APPARAÎTRE, SI C'EST LE CAS VEUILLEZ CHOISIR "INSTALLER QUAND MÊME CE PILOTE".  Assurez-vous de bien installer le Logiciel d'application AVANT d'installer le pilote du scanneur CyberView X 5.0. Vous pouvez installer directement le pilote du scanneer si vous avez déjà installé un logiciel d'application compatible avec TWAIN sur votre ordinateur. Les utilisateurs d'un Mac peuvent utiliser iPhoto pour éditer les photos.

Remarque :

1. Dans la fenêtre "Assistant Nouveau périphérique détecté", choisissez "Chercher automatiquement ou parcourir l'ordinateur pour le logiciel pilote". 2. Dans la fenêtre "Continuation de l'Assistant Nouveau périphérique détecté", choisissez "Finir". REMARQUE : Certains PC n'affichent pas la fenêtre de nouveau périphérique détecté, certains l'installe automatiquement en arrière plan.

INSTALLATION DU LOGICIEL ET DES PILOTES

Avant d'installer le pilote du scanneur... Si vous décidez d'utiliser le logiciel d'application fourni pour éditer les images, installez le logiciel d'application (par ex : Adobe® Photoshop® Elements) en insérant le DVD du logiciel d'application dans le lecteur de DVD de l'ordinateur. Suivez les instructions qui s'affichent dans la nouvelle fenêtre qui apparaît automatiquement.

Installation du pilote du scanneur

a. Insérez le CD dans le lecteur de CD/DVD de votre ordinateur et parcourez le contenu. b. Double-cliquez sur l'icône "CyberView X 5.0" pour commencer l'installation. Sulvez les instructions à l'écran pour terminer l'installation. REMARQUE : Assurez-vous que le scanneur n'est PAS connecté à l'ordinateur lorsque vous installez le pilote de CyberView X 5.0. c. Redémarrez votre ordinateur quand l'installation est terminée. Veuillez noter : Lorsque vous installez votre nouveau scanneer avec un système d'exploitation qui possède déjà un scanneer plat USB ou une imprimante/photocopieur/scanneer tout-en-un, il peut être nécessaire de débrancher l'autre scanneer du port USB pour que le scanneer de diapos marche correctement.

Guide d'installation du module d'extension de scanneur TWAIN pour Adobe Photoshop Elements 9

Le module d'extension de scanneur TWAIN n'est plus installé avec Adobe Photoshop Elements 9. Afin d'importer un appareil scanneur dans Adobe Photoshop Elements, veuillez suivre les instructions ci-dessous après l'installation de Adobe Photoshop Elements 9 pour trouver où et comment installer le composant TWAIN qui était précédemment installé avec l'application pour les versions antérieures à Photoshop Elements 9. Important : Ne déplacez pas les fichlers d'extension des versions précédentes de Photoshop Elements dans le dossier Photoshop Elements 9 > Plug-Ins, ne réglez pas non plus le dossier Photoshop Elements 8 (ou version antérieure) > Plug-In comme dossier d'extensions supplémentaires dans vos Préférences. Trouvez les informations complètes sur le site Internet officiel d'Adobe : http://kb2.adobe.com/cps/849/cpsld\_84933.html

Macintosh

Pour installer le module d'extension TWAIN patrimonial pour Macintosh, copiez le dossier d'extension TWAIN de : //Applications/Adobe Photoshop Elements 9/Optional Plug-Ins/ImportModules/ Dans://Applications/Adobe Photoshop Elements 9/Locales//Plug-Ins/

Windows

Pour installer le module d'extension TWAIN Legacy pour Windows, copiez le dossier twain\_32.8ba de : C:\Program Files\Adobe\Photoshop Elements 9\Optional Plug-Ins\Import-Export\ Dans : C:\Program Files\Adobe\Photoshop Elements 9\Locales\\Plug-Ins\Import-Export\

Windows 64 bits

Photoshop Elements 9 est une application 32 bits. Lorsque vous l'installez sur une version 64 bits de Windows, le chemin n'est pas tout à fait le même. Pour installer le module d'extension TWAIN Legacy pour Windows, copiez le dossier twain 32.8ba de : C:\Program Files (x86)\Adobe\Photoshop Elements 9\Optional Plug-Ins\Import-Export\ Dans : C:\Program Files (x86)\Adobe\Photoshop Elements 9\Locales\\Plug-Ins\Import-Export\

Installation du matériel

a. Branchez le scanneur de diapositives sur une source d'alimentation. 1. Trouvez le bouton d'alimentation qui est situé sur le bord gauche inférieur du scanneur. Assurez-vous que le scanneur est ETEINT. Arrêt   2. Branchez EN PREMIER l'adaptateur CA sur une prise de courant CA avant de le brancher sur le scanneur. 3. Branchez le câble USB sur l'ordinateur en utilisant l'extrémité USB standard. Branchez l'extrémité de l'adaptateur USB du câble sur le panneau arrière du scanneer,

Fonctions supplémentaires

CrystalScan 7200

1. Couvercle 2. Support de diapo 3. Compartiment de film 4. Scan à un bouton 5. Relâchez le commutateur 6. Fenêtre d'observation  1. CC 2. Port USB 3. Interrupteur

ProScan 7200

1. Scanner 2. Porte-diapositives 3. Passe-vues 4. Scan à un bouton 5. Amière de l'appareil 6. Fenêtre d'observation

1 2 3


Technical diagram showing three labeled components with numbered callouts and arrows indicating direction or movement.

Permet de scanner le film (Film & Diapositive montées) CrystalScan 7200

Diapositives montées 1. Ouvrez le couvercle du scanner (1). 2. Relâchez la/le diapositive/Passe-vues (5) placez-la/le "face brillante vers le haut" puis fermez le porte-diapositive. 3. Fermez le couvercle du scanner (1) (optionnel). 4. Prêt à scanner.  Bout de pellicule 1. Ouvrez le couvercle du scanner (1). 2. Relâchez le Porte-diapositives (5). 3. Placez le film que vous souhaitez scanner au centre de la fenêtre d'observation (6). 4. Pressez la vue du film vers le bas puis fermez le porte-diapositives. 5. Prêt à scanner.  ProScan 7200

Line drawing of a rectangular electronic device with a slot and connector (no text or symbols)

Permet de scanner les diapositives montées

1. Diapositives montées 1-1. Placez les diapositives montées dans le porte diapositives, face brillante vers le haut 1-2. Insérez le porte-diapositives dans le scanner avec la flèche face vers le haut 1-3. Insérez le porte-diapositives dans le scanner depuis le côté gauche ou du côté droit.

ProScan 7200 - Scan des diapositives (Suite....)


Incorrect You will loose image data Correct Insertion

Veuillez noter : Toute Insertion incorrecte coupera la partie supérieure de l'image.

Line drawing of a rectangular electronic device with a mounting bracket and connector (no text or symbols)

Permet de scanner les bandes de négatifs de film

2-1. Placez le négatif dans le porte-diapositives en vous assurant que les vues du film soient alignées avec les cadres du porte-diapositives et avec la face brillante vers le haut.

2-2 Fermez le passe-vues

2-3. Insérez le Passe-vues dans le scanner du côté gauche ou du côté droit, avec la flèche face vers le haut.

Technical line drawing of a mechanical component with a magnified inset showing a circular detail (no text or symbols)


Line drawing of a printer with paper feed (no text or symbols)

Scan à un bouton

1. Ouvrez la CyberView (lire page 12 pour obtenir le programme de commandes CyberView) 2. Configurer les réglages de scan (voir page 13) 3. Choisissez le dossier Scanner dans, le format du fichier (TIF ou JPG, une fois configuré, appuyez sur le bouton du scanneer) pour commencer à scanner. CrystalScan 7200 Bouton à touche unique  ProScan 7200 Bouton à touche unique

CyberView X5 de balayage à C:\Users\gif\Documents\image001.tif Type de film: Positf 135 Résolution: 1000 dpi MagicTouch: Off 5.11.00 1.03 54 Annuler

REMARQUE : Si vous n'ouvrez pas CyberView X 5.0 EN PREMIER, le bouton du scanneur ne marchera pas.

COMMENT FAIRE POUR SCANNER DES DIAPOS

ETAPE 1 - Obtenir le pilote

(Utilisateur d'un PC) Ouvrez CyberView X 5 à partir de Démarrer – Tous les programmes – CyberView (Utilisateur d'un MAC) Ouvrez le Disque Dur Macintosh - Applications - CyberView

ETAPE 2 - Choisir le type de film

Choisissez le type du film à scanner - Positive, négative ou N&B (Noir et Blanc).

ETAPE 3 – Pré-scan optionnel

Choisissez "Prescan Current Frame" (Pré-scanner l'image actuelle) pour pré-scanner la diapo installée dans le scanner, ou "Prescan..." (Pré-scanner...) pour pré-scanner une ou plusieurs diapos dans certains endroits du magasin.

Numériser Aperçu Ajustement de l'image Fenêtre Aide Prénomériser ▶ Prénomériser la prise courante Numériser ▶

Un pré-scan doit être utilisé pour ajuster manuellement les couleurs/èditer les réglages de chaque diapo avant de faire le scan final. Il est possible de régler plusieurs réglages pour chaque diapo à scanner.

ETAPE 4 – Régler les réglages de scan

a. Résolution La résolution de scan par défaut est 1000dpi, les autres options pour la résolution sont listées ci-dessous. Remarque : Des hautes résolutions prendront plus de temps et plus d'espace sur le disque dur. b. Profondeur des couleurs Choisissez entre 8 et 16 bits. Une haute profondeur de couleur donnera plus de couleurs sur l'image finale scannée. La profondeur de couleur de Scanner du film est de 48 bits en couleurs réelles. Cela produira des images en couleur 24 ou 48 bit, 8 bits ou 16 bis par canal de couleur Rouge, Vert et Bleu. Cela produira des images en couleur 24 ou 48 bit, 8 bits ou 16 bis par canal de couleur Rouge, Vert et Bleu. Exemple : Mode 8 bit = 8 Rouge, 8 Vert, et 8 Bleu soit un total de 24 bit couleur Mode 16 bit = 16 Rouge, 16 Vert, et 16 Bleu soit un total de 48 bit couleur

Paramètres de numérisation Numérouer Personnalisé 1000 ppp Largeur Hauteur 1346.35 910.00 Profondeur de couleurs : 8 DT < REMARQUE : Assurez-vous qu'il y a assez d'espace disponible sur l'ordinateur lorsque vous changez la résolution de scan. Une haute résolution donne des fichiers plus gros, qui sont plus difficiles à enregistrer. Taille de fichier d'images en couleur avec différentes résolutions et profondeurs de couleur :

Résolution de scan 300dpi 8 bit 24-bit - 350Kb 600dpi 8 bit 24-bit - 1MB 1800dpi 8 bit 24-bit - 12MB 3600dpi 8 bit 24-bit - 52MB 7200dpi 8 bit 48-bit - 208MB

Les numérisations comprennent Balance Auto et Réduction du bruit numérique Arrêt : Processeur : AMD 9650 Quad-Core 2,3GHz Mémoire : 2Go Type de système : Vista 64 bit Mode de scan - Le mode Normal donne une image au format jpeg alors que le mode Qualité donne une image non compressée au format TIFF.

ETAPE 5 – Régler les préférences de scan

Sélectionner Scan - Préférence - Type de film - Réglage de scan

Paramètres de numérisation | Paramètres associés | Zone de numérisation par défaut | ICS/200/60N Résolution de prénomérisation 300 PPR 600 PPR Mépartaire: C:\Users\gfp(Documents) nom de fichier de base: image Parcourt... Préfondueur de couleurs : 8 bbs Mode de numérisation : Quaïté Numéro d'ordre après nom de fichier de base Diffres: 0 Options: Utilier un numéro de départ personnalis 1 Type de ficher: 15 Quaïté 2006: 90 Example de nom de ficher: Imaje101.17

"Prescan Resolutioin" (Résolution de pré-scan) - La résolution de pré-scan par défaut. "Using default real scan resolution" (Utiliser la résolution de pré-scan par défaut) - Active le réglage de la résolution de scan par défaut. "Color Depth" (Profondeur de couleur) – La profondeur de couleur par défaut du scanneur. "Scan Mode" (Mode de scan) – Le mode de scan par défaut du scanneur. Configuration des préférences de scan 1. Choisissez Naviguer et choisissez le dossier désiré pour enregistrer l'image scannée. 2. Entrez le nom du fichier.

Répertoire: C:\Users\g\Documents\ Nom de fichier de base: image Parcourir... ✓ Numéro d'ordre après nom de fichier de base

3. Index de suivi après chiffres du nom de fichier de base : Définie la longueur du nom de fichier et de la séquence de numérotation, jusqu'à 6 chiffres. Exemple image1 ou image000001.

Régler les préférences de scan (suite...)

4. Options - Utiliser index de film : Utilise le numéro assignée à la diapo, en fonction de sa position dans le magasin. 5. Numéro de début défini par l'utilisateur : Entrez un numéro de début spécifique. Choisissez le type de fichier, "TIF" ou "JPG". TIF non compressées ou JPG compressées. Choisissez la qualité de l'image en JPEG. (20-100) 100 donne le moins de compression  Réglage avancé – Utilisateurs de PC Paramètres de numérisation | Paramètres avances | Zone de numérisation par défaut | ICE/ROC/GEM Exposition auto  Réglage avancé - Utilisateurs de Intel Mac

Paramètres de numérisation Paramètres auxifs Zone de numérisation par défaut Retouche mapique / Couleurs auto Exposition auto Réduction du brut numinique Intensité 0 100 200 Équilibre auto Contrésire auto

"Auto Exposure" (Exposition auto) - Essaye de trouver l'exposition appropriée pour une plus large gamme de blancs et noirs en utilisant les gris au centre autour de la plage des données. "Auto Balance" (Balance auto) - Utilisez l'histogramme pour balancer les canaux RVB. Il estime les couleurs de l'image et ajuste l'image en conséquence. "Auto Contrast" (Contraste auto) - Le logiciel du scanner analyse les données et ajuste automatiquement le réglage des Points blancs et noirs. "Digital Noise Reduction" (Réduction du bruit numérique) - Utilise un filtre, réduit les grains sur l'image.

Résolution de scannage par défaut

Ajuste la taille du scan et ajuste le réglage "Scan Offest" (Décalage de scan) pour déplacer la position de l'image de la diapo.

Paramètres de numérisation | Paramètres avances (Zone de numérisation par défaut) | ICE/ROC/GEN Activer le réglage utilisateur pour le rognage auto Largeur Houteur Taille de numérisation 3.767667 2.429033 Default Déclappe X Déclappe Y Déclappe de numérisation 0.000000 0.000003 Default Obléant le valeur de Roignage courantie

CS7200 - Utilisateurs de PC Windows et Mac Power SEULEMENT- ICE digital, ROC, GEM (pour plus d'information, veuillez consulter l'ICE digital inclus Manuel de l'utilisateur)

Paramètres de numérisation | Paramètres avances | Zone de numérisation par défaut ICE/ROC/GEM □ ICE numérique ✓ Activever GEM 75 □ Activever ROC 75

Utilisateurs Intel Mac - Magic Touch (Touché magique) / Auto Color (Couleur auto) Active / désactive la fonction Touché magique et Couleur auto pour les scans.

Paramètres de numérisation Paramètres avancés Zone de numérisation par défaut l'étausche magique / Couleurs auto Magic Touch Couleurs auto

Magic Touch (Touché magique) est un outil puissant avec une technologie permettant de supprimer les rayures et la poussière sans besoin d'appendre des méthodes ou des logiciels compliqués et avancés. Basé sur le matériel, elle marche facilement avec le processus de scan pour assurer des excellents résultats lorsque vous ouvrez des Images sur l'ordinateur. La poussière, les rayures ou les autres petits problèmes sont facilement détectés et corrigés, pour restaurer la beauté originale de l'image. Scanner avec Touché magique prendra plus longtemps, la fonction est désactivée par défaut. Auto Color (Couleur auto) réduit les estimations du processus de scan pour faciliter l'opération et donner des meilleurs résultats. Une technologie propriétaire d'amélioration des couleurs est utilisée sur les images scannées pour fournir un ajustement plus précis des couleurs, donnant des images plus belle avec une luminosité, un contraste et une saturation optimale.

ETAPE 6 - Scan (Scanner)

Scan (Scanner) - Scan (Scanner) - Scanner l'image actuelle

Numériser Aperçu Ajustement de l'image Fenêtre Aide Prénomériser ▶ Numériser la prise courante Numériser ▶ 150 300

Cela démarre le processus de scan dans un fichier.

CyberView X5 de babayage à C:\Users\pf\Documents\image001.tif Type de firme Postif 125 Résolution: 1000 dpi MagicTouch: Off 5.11.00 1.03 54 Annular

Toutes les images scannées seront enregistrés dans le dossier choisi précédemment, le chemin par défaut est : Windows : C:\Users\YOUR NAME\Documents; MAC: Mac HD:\Users\[YOUR NAME]\Pictures\Cyberview Images],

ETAPE 7 - Quitter

Sélectionnez "Scan > Exit" (Scan > Quitter) pour fermer le pilote. Les fichlers d'image scannés peuvent être ouverts/édités avec n'importe quel logiciel d'édition d'image.

CyberView XS Appliquer la résolution de numérisation courante aux paramètres par défaut ? (Ce paramètre peut aussi être cefni dans la boîte de dialogue Préférences.) Oui Non Annuler

REMARQUE : Si vous utilisez l'éditeur d'image fourni, pour de l'aide avec cette application, ouvrez le menu Aide dans l'application ou naviguez le DVD fourni pour trouver la documentation d'aide.

INTERFACE UTILISATEUR


Cyberlave 90 Numéries: Abergé Ajustement de l'image: Ténête: Axle Posif 135 Pm 450 300 150 200 600 Paramette de numérisation: Nungseur Poucomate Largeur 1340.30 Haurur 910.00 Profondeur de couleur: Avardé>> Mocs de numérisation Qualité informations Gauche : 70 Haut : 23 Largueur : 1340.30 pxl Haureur : 910.00 pxl Talle : 3.51 M0 R-9 Y 8 E 20 X-508 Y 163 Export Échelle de room 20% Envelopmien: 1 [Sélecteurs] R-9 Y 8 E 20

Il y a quatre parties principales pour l'Interface utilisateur CyberView X 5: 1. Zone de fenêtre principale [Fenêtres fixes] II. Zone de la fenêtre de présentation [Fenêtre fixe] III. Scanner la zone de réglages [Fenêtre flottante]

I. Section de la fenêtre principale [Fenêtres fixes]


Commandes du menu - Scanner

Prescan (Préscan) - Préscanner le cadre actuel: Préscanner la diapositive existante. Scan (Scanner)- Scanner le cadre actuel > Scanner la diapositive actuelle.

Numériser Aperçu Ajustement de l'image Fenêtre Aide Prénomériser ▶ Numériser ▶ Numériser la prise courante 150 300

Commandes de menu -

Prévisualiser

Fonctions Zoom, Tourner & Retourner.

Retourner

Annule toutes les modifications et restaure l'image à son état original.

Préférence - Voir les réglages de Scan (Voir page 13)

Quitter

Ouvre l'interface d'utilisateur de CyberView X5. Un message s'affichera "Quit the application prompts to save documents?" (Vous quittez l'application, enregistrer les documents ?). Cliquez sur "Yes" (Oui) pour enregistrer, "No" (Non) pour annuler le réglage ou "Cancel" (Annuler) pour retourner à Cyber View X.

CyberView X5 Aplicquer la résolution de numérisation courante aux paramètres par défaut ? (Ca paramètre peut aussi être défini dans la boîte de dialogue Préférences.) Out Non Annuler

Commandes de menu - Ajustement de l'image

a. Image Adjustment (Ajustement d'image) 1. Variations : Donne différentes vues de l'image avec des options pour changer les accentuations, les tons moyens etc.

Ajustement de l'image Fenêtre Aid Variations... Équilibre des couleurs... Courbes et niveaux...


Ajustement de l'image Variations Equilibre des couleurs Courbes et niveau Original Plus vert Plus clay Plus jaune Plus cyan Sélection courante Plus rouge Plus bleu Plus foncé Plus magenta Appliquer à toutes les images R30 G01 R09 X09 Y03 OK Annuler

2. Color Balance (Balance de couleurs) Pour régler la luminosité, le contraste, la saturation et la couleur (CMY ou RVB) de l'image. Des comparaisons entre les images avant et après les réglages sont montrées pour référence.

Adjustment de l'image Variations Equilibre des couleurs Courtes et niveaux Avant Après Luminosaté + Oren Rough Contraste + Magenta Vuit Saturation + Jaune Bleu Appliquer à toutes les images R:321 G:305 E:165 X:262 Y:0 OK Annuler

Exemple : Si une image prévisualisée est trop foncée, utilisez la barre "Brightness" (Luminosité) dans la fenêtre "Color Balance" (Balance de couleurs) pour ajuster l'image en sélectionnant la barre au centre et la déplaçant vers la droite... La vue "After" (Après) de l'image sera plus claire. Choisissez "OK" pour accepter les modifications, qui seront envoyées au scanneer. Cela peut aussi être utilisé pour ajuster chacune des fonctions dans "Color Balance" (Balance de couleurs) par contraste, saturation et plages de couleur spécifique cyan, magenta et jaune. 3. Curves and Levels (Courbes et niveaux) Ajustez les réglages de l'image en ajustant les réglages Courbe et Niveaux. Des comparaisons entre les images avant et après les réglages sont montrées pour référence.

Ajustement de l'image Variations | Équilibre des couleurs | Courbes et niveaux | Avant Après Canel RVB Appliquer à toutes les images R:35 6:46 8:35 X:0 Y:235 OK Annular

Exemple : Lorsque l'image prévisualisée est trop sombre, vous pouvez ajuster l'image avec les barres dans les fenêtres Courbes et Niveaux. Choisissez la barre Gris au centre et déplacez-la vers la gauche pour afficher les changements dans la fenêtre "After" (Après) avec une image plus claire. Une fois que l'image ajustée est acceptable, choisissez "OK" pour envoyer les changements au scanneer. La même méthode peut être utilisée pour ajuster la couleur des canaux indépendemment, en utilisant le menu déroulant "RGB = All colors (RVB = Toutes les couleurs)" R = Rouge, V = Vert, et B = Bleu.

Commandes de menu - Fenêtres

1. Réglage de l'exposition : Pour ajuster le temps d'exposition (R, V, B), appuyez sur "Réinitialiser" pour restaurer les réglages par défaut.

CyberView X5 50% 200% R 100 % G 100 % B 100 % Réinitialiser Fermer

Commandes de menu - Aide

- Mise à jour : Firmware : Met à jour la version du firmware, choisissez le chemin où le fichier de mise à jour du firmware a été enregistré. (Ces fichiers peuvent être téléchargés sur notre site Web) - A propos de :Affiche des informations sur le système (y compris le système d'exploitation, CPU), des informations sur le produit (y compris le nom du produit, le nom du modèle, la version du firmware, la version du logiciel, des informations sur l'appareil y compris l'interface et la résolution optique).

Diagramme de barre des fonctions

Veuillez choisir votre type de film et votre marque dans la barre d'outils:

Positive

Negative (Négative) (connue aussi comme diapositive) en Black and White (Noir et blanc)

II. Section Fenêtre de prévisualisation [Fenêtres fixes]

 Pré-scanner : Pré-scanne le film actuel, appuyez sur le bouton ▼ déroulant pour plus d'options.  Scanner : Scanne le film actuel, appuyez sur le bouton ▼ déroulant pour plus d'options.  Réglage de l'image :Appuyez sur le bouton ▼ déroulant pour plus d'options.

PhotoView 15 Métérés : Apreju - Aquimont de l'Image - Pardine - Aide Position 130 µm 110 300 120 100

Prévisualise l'image que vous pré-scannez, vous pouvez choisir l'unité de mesure "in"-cm"-px" en cliquant dans le coin supérieur gauche.

Diagramme de barre d'outil

 Sélectionner zone de scan : plus d'une sélection peut être faite à la fois. Zoom avant : Pour agrandir l'image à l'endroit où le curseur est situé. L'image sera agrandie avec chaque clic jusqu'au niveau maximum (1000%). Zoom arrière : Pour réduire la taille de l'image affichée, cliquez sur le curseur Zoom arrière sur la partie désirée, l'image sera réduite à moitié avec chaque clic jusqu'au maximum (25%). Rotation 90 gauche : Pour tourner l'image par 90 degrés vers la gauche.  Rotation 90 droite : Pour tourner l'image par 90 degrés vers la droite. Retourner horizontalement : Pour retourner l'image horizontalement par 180 degrés. Retourner verticalement : Pour retourner l'image verticalement par 180 degrés. Restaurer : Annule toutes les modifications et restaure l'image à son état original dans la fenêtre de prévisualisation.

Ligne d'état

Dans le coin inférieur gauche, le niveau de couleur (RVB : rouge, vert, bleu) et les coordinnées de l'emplacement (ex. : I) sont affichés. Le niveau du zoom, l'emplacement du magasin actuel et le nombre de zone sélectionnées pour le scan (2 ou plus indique : Multiples zones de scan sur une diapositive [ex : II]).    Exposition R: 100% V: 100% B: 100% Echelle de zoom: 100% Emplacement: 1 Sélections: 1

III. Zone de réglage d'image active

III. Scanner la zone de réglages [Fenêtres flottantes]

Mode Normal [ex : l] pour entrer les paramètres basiques du scanneur (y compris la résolution, la taille du film, la profondeur des couleurs). Mode Avancé [ex : ll] permet d'entrer le paramètre de sortie du scanner, la résolution du scanner, et la profondeur de couleur.

Paramètres de numérisation Numériser Personnalisé 1000 PPP Largeur Hauteur 1346.36 910.00 Profondeur 8 bit de couleurs : Avancé>> Mode de numérisation Qualité Informations Gauche : 70 Haut : 23 Largeur : 1346.36 pxl Hauteur : 910.00 pxl Taille : 3.51 Mo



Paramètres de numérisation Numériser Personnalisé 1000 PPP Largeur Hauteur 1346.36 910.00 Profondeur 8 bit de couleurs : <

ASSISTANCE TECHNIQUE

CyberView

Pour plus d'informations sur le scanneur de film et le pilote de CyberView, veuillez visiter www.reflecta.de

Logiciel d'application intégré

Vous pouvez vous reporter à la fonction AIDE sur la barre du menu d'application ou visitez le site Internet du logiciel de l'entreprise. ^** Ce manuel de l'utilisateur a été archivé dans le CD fourni.

CyberView Manuale

X5SF dell'utente

ITALIANO

DICHIARAZIONE FCC (FEDERAL COMMUNICATIONS COMMISSION)

Questo apparecchio è stato testato ed è risultato conforme ai limiti relativi ai dispositivi digitali di Classe B, ai sensi della Parte 15 delle Norme FCC. Questi limiti sono designati a fornire una protezione ragionevole da interferenze dannose in un'installazione residenziale. Questo apparecchio genera, usa e può irradiare energia a radiofrequenza e, se non è installato e usato in conformità alle istruzioni, può interferire negativamente con le comunicazioni radio. Non vi è tuttavia garanzia che non si manifestino interferenze in installazioni particolari. Se questo apparecchio provoca interferenze dannose alla ricezione radio o televisiva, che possono essere determinate accendendo o spegnendo l'attrezzatura, l'utente è incoraggiato a cercare di correggere l'interferenza adottando una o più delle seguenti misure: - Cambiare l'orientamento o riposizionare l'antenna ricevente. - Aumentare la distanza tra l'apparecchio ed il ricevitore. - Collegare l'apparecchio ad una presa di un circuito differente da quello a cui è connesso il ricevitore. - Consultare il rivenditore o un tecnico specializzato radio/TV per assistenza.

Avvertenza:

Utilizzare esclusivamente cavi di segnale schermati per collegare dispositivi I/O a questo apparecchio. Cambiamenti o modifiche non espressamente approvati dalla parte responsabile alla conformità possono annullare l'autorità dell'utente all'uso di questo apparecchio.

INDICE

OPERAZIONI PRELIMINARI....5 GUIDA DI INSTALLAZIONE RAPIDA (QIG)....7 INSTALLAZIONE DI SOFTWARE E DRIVER....7 Installazione di hardware 9 Funzioni supplementari 9 Scarsione con un caso ......12 COME ESEGUIRE LA SCANSIONE DI DIPOSITIVE .... 13 FASE 1 – Acquisizione del driver....13 FASE 2 – Selezione del tipo di pellicola ....13 FASE 3 – Prescansione opzionale....13 FASE 4 – Impostazioni di scansione ....14 FASE 5 – Preferenze di San (scansione) 15 FASE 6 – Scansione....18 FASE 7 – Uscita....18 INTERFACCIA UTENTE 19 I. Area finestra principale....20 Comandi del menu - Scan (Scansione) 20 Comandi del menu - Anteprima 20 II. Area finestra di anteprima [finestre fisse]....24 III. Area di impostazione scansione [finestre mobili]....26 SUPPORTO TECNICO....27

OPERAZIONI PRELIMINARI

Prima di iniziare, controllare il contenuto della confezione. Per un'installazione veloce, consultare la Guida di installazione rapida (rif. pag. 9)  Important! Conservare la confezione originale, la ricevuta e il materiale di imballaggio per un'eventuale restituzione dell'apparecchio.

Contenuto della confezione

• Scanner per diapositive. • Supporto pellicole (laddove applicabile) • Adattatore di alimentazione [N. modello FAIRWAY: WRG 15F-120A]  Avvertenza! L'utilizzo di altri tipi di adattatori di alimentazione potrebbe danneggiare gravemente lo scanner e determinare l'annullamento della garanzia del prodotto. • Cavo di alimentazione. Cavo USB 2.0. • Driver CyberView X5. • DVD del software di applicazione. • Manuale utente in formato cartaceo.

NOTA:

\- Per software di applicazione si intende un software di immagine come Adobe® Photoshop® Elements, che è soggetto a modifiche senza preavviso.

GUIDA GENERALE:

- Utilizzare solo il cavo USB in dotazione. Collegare il computer direttamente allo scanner con il cavo USB 2.0. - Non utilizzare un hub o una prolunga. Utilizzare solo le porte USB situate sulla parte posteriore dei computer. - Se vi sono altri dispositivi (multifunzione, stampanti, scanner, webcam) collegati al computer tramite USB, scollegarli. - È necessario minimo 1 GB di RAM (Windows/Mac).

Intervallo di temperatura ambientale di funzionamento: da 10° a 40°C

Nota: Non accendere lo scanner se la temperatura non rientra nel suddetto intervallo. Se lo scanner è stato conservato o trasportato in un ambiente a temperature che non rientrano nel suddetto intervallo, prima di accenderlo, attendere finché non si ristabilisce la giusta temperatura.

Intervallo di umidità ambientale di funzionamento: dal 15% al 76% (senza condensa)

Nota: Se lo scanner è conservato o trasportato in condizioni di bassa temperatura e poi viene introdotto in un ambiente caldo/umido, potrebbe formarsi della condensa. Questo dispositivo è stato progettato esclusivamente per uso privato e non è destinato all'uso commerciale. La garanzia viene ridotta da 2 anni a 1 anno se si verificano errori o difetti derivanti da uso non corretto, funzionamento improprio o sollecitazioni. Il periodo di validità della garanzia del dispositivo per uso privato è di 2 anni o 20.000 scansioni.

GUIDA DI INSTALLAZIONE RAPIDA (QIG)

L'INSTALLAZIONE DI SISTEMI WINDOWS DURANTE L'INSTALLAZIONE DEL DRIVER POTREBBE FAR APPARIRE UNA FINESTRA DI DIALOGO DI AVVERTENZA. IN TAL CASO, SELEZIONARE "INSTALL THIS DRIVER ANYWAYS" (INSTALLARE COMUNQUE IL DRIVER).  Assicurarsi di installare il software di applicazione PRIMA di installare il driver CyberView X 5.0 dello scanner. È possibile installare il driver dello scanner direttamente se sul computer si è già installato il software di applicazione compatibile TWAIN. Gli utenti Mac possono utilizzare iPhoto per l'editing.

Avviso:

1. Nella finestra "Found New Hardware Wizard" (Installazione guidata nuovo hardware), selezionare "Search automatically or Browse computer for driver software" (Cerca automaticamente o cerca sul computer il software del driver). 2. Nella finestra "Completing the Found New Hardware Wizard" (Completamento dell'installazione guidata nuovo hardware in corso), fare clic su "Finish" (Fine). NOTA: Non tutti i PC visualizzano la finestra "Found New Hardware Wizard" (Installazione guidata nuovo hardware). Alcuni eseguono l'installazione nello sfondo.

INSTALLAZIONE DI SOFTWARE E DRIVER

Prima di installare il driver dello scanner. Se si sceglie di utilizzare l'applicazione fornita per l'editing dell'immagine, Installare il software di applicazione (ad esemplo: Adobe® Photoshop® Elements) inserendo il CD di applicazione nell'unità CD/DVD del computer. Osservare le istruzioni visualizzate in una finestra che si apre automaticamente.

Installazione del driver dello scanner

a. Inserire il CD del driver nell'unità CD/DVD del computer ed esplorare i contenuti. b. Fare doppio clic sull'icona "CyberView X 5.0" per avviare la procedura di installazione. Osservare le istruzioni su schermo per completare la procedura di installazione. NOTA: Assicurarsi che lo scanner NON sia collegato al computer durante l'installazione del driver CyberView X 5.0. c. Al termine della procedura di installazione, riavviare il computer. Nota: Quando si installa lo scanner su un sistema Windows su cui sono già installati un altro scanner flatbed USB o un multifunzione scanner/fotocopiatrice/stampante, potrebbe essere necessario scollegare l'altro scanner dalla porta USB per un corretto funzionamento dello scanner di pellicole.

Guida di installazione plug-in scanner TWAIN per Adobe Photoshop Elements 9

Il plug-in scanner TWAIN non è più installato con Photoshop Elements 9. Per poter importare lo scanner tramite Adobe Photoshop Elements, osservare le istruzioni di seguito dopo l'installazione di Adobe Photoshop Elements 9 per trovare dove e come installare il componente TWAIN precedentemente installato con l'applicazione nelle versioni precedenti di Photoshop Elements 9. Importante: Non spostare I plug-in delle precedenti versioni di Photoshop Elements nella cartella Photoshop Elements 9 > Plug-Ins (Plug-in) e non impostare la cartella Photoshop Elements 8 (or earlier) (Photoshop Elements 8 (o precedente)) > Plug-In (Plug-in) come Additional Plug-Ins Folder (Cartella plug-in supplementari) in Preferences (Preferenze). Per Informazioni complete, consultare il sito web Adobe ufficiale sul sito: http://kb2.adobe.com/cps/849/cpsid\_84933.html

Macintosh

Per installare il plug-in TWAIN legacy per Macintosh, copiare la cartella del plug-in TWAIN da: //Applications (Applicazioni)/Adobe Photoshop Elements 9/Optional Plug-Ins (Plug-in opzionali)/ImportModules (Importa moduli)/ A: //Applications (Applicazioni)/Adobe Photoshop Elements 9/Locales (Locali)//Plug-Ins (Plug-in)/

Windows

Per installare II plug-in TWAIN legacy per Windows, coplare twain\_32.8ba da: C:\Program Files (Programmi)\Adobe\Photoshop Elements 9\Optional Plug-Ins (Plug-in opzionali)\Import-Export (Importa/Esporta)\ A: C:\Program Files (Programmi)\Adobe\Photoshop Elements 9\Locales (Locali)\\Plug-Ins (Plug-in)\Import-Export (Importa/Esporta)\

Windows 64 bit

Photoshop Elements 9 è un'applicazione a 32 bit. Se viene installata su una versione a 64 bit di Windows, il percorso varia leggermente. Per installare il plug-in TWAIN legacy per Windows, copiare twain\_32.8ba da: C:\Program Files (x86) (Programmi (x86))\Adobe\Photoshop Elements 9\Optional Plug-Ins (Plug-in opzionali)\Import-Export (Importa/Esporta)\ A: C:\Program Files (x86) (Programmi (x86))\Adobe\Photoshop Elements 9\Locales (Locali)\\Plug-Ins (Plug-in)\Import-Export (Importa/Esporta)\

Installazione di hardware

a. Collegare lo scanner per diapositive alla presa di rete. 1. Individuare l'interruttore di alimentazione sul lato inferiore sinistro dello scanner. Assicurarsi che lo scanner sia SPENTO. Off  2. Inserire l'adattatore CA in una presa di rete CA PRIMA di inserirlo nello scanner. 3. Collegare il cavo USB al computer utilizzando l'estremità dell'adattatore USB standard. Collegare l'estremità dell'adattatore USB del cavo al pannello posteriore dello scanner.

Funzioni supplementari

CrystalScan 7200

1. Coperchio. 2. Supporto diapositive 3. Deck pellicole 4. Scansione con un tasto 5. Interruttore di rilascio 6. Finestra di visualizzazione  1. Ingresso CC 2. Porta USB 3. Interruttore di alimentazione

ProScan 7200

1. Scanner 2. Supporto diapositive 3. Supporto pellicole 4. Scansione con un tasto 5. Parte posteriore dell'unità 6. Finestra di visualizzazione       Per eseguire la scansione di pellicole (pellicole e diapositive montate) CrystalScan 7200 Diapositive montate 1. Aprire il coperchio dello scanner (1). 2. Rilasciare il supporto pellicole/diapositive (5), inserire la diapositiva con il "lato lucido verso l'alto", quindi chiudere il supporto diapositive. 3. Chiudere il coperchio dello scanner (1) (opzionale). 4. Pronto per la scansione.

Negativi

1. Aprire il coperchio dello scanner (1). 2. Bilasciare il supporto diapositive (5). 3. Posizionare la pellicola di cui eseguire la scansione al centro della finestra di visualizzazione (6). 4. Premere verso il basso la cornice della pellicola e chiudere il supporto diapositive. 5. Pronto per la scanslone.  ProScan 7200

Line drawing of a rectangular electronic device with a handle and mounting bracket (no text or symbols)

Per eseguire la scansione di diapositive montate 1. Diapositive montate 1-1. Caricare le diapositive montate nel supporto diapositive con il lato lucido rivolto verso l'alto 1-2. Inserire il supporto diapositive nello scanner con la freccia rivolta verso l'alto 1-3. Inserire il supporto nello scanner dal lato sinistro o destro ProScan 7200 - Scansione di diapositive (segue...)

Incorrect You will loose image data Correct Insertion

Nota: un inserimento non corretto taglia la parte superiore dell'immagine.

Line drawing of a rectangular electronic component with a mounting bracket and connector pin (no text or symbols)

Per eseguire la scansione di negativi 2-1. Caricare il negativo nel supporto assicurandosi di allineare le comici della pellicola con quelle sul supporto e con il lato lucido rivolto verso l'alto 2-2 Chiudere il supporto pellicole 2-3. Inserire il supporto pellicole nello scanner dal lato sinistro o destro con la freccia rivolta verso l'alto

Technical line drawing of a structural component with a magnified inset showing a circular detail (no text or symbols)


Line drawing of a printer with paper feed and paper clip (no text or symbols)

Scansione con un tasto

1. Aprire CyberView (vedere pag. 12 per acquisire il programma del driver CyberView) 2. Configurare le impostazioni di scansione (vedere pag. 13) 3. Selezionare la scansione sulla directory, il formato file (TIF o JPG). Una volta eseguita la configurazione, premere il tasto dello scanner ⚙ per avviare la scansione. CrystalScan 7200  ProScan 7200 Tasto a sfioramento

CyberView X5 scansione C:\Users\gf\Documents\image001.tif Tipo di pellicola: Positivo 135 Risoluzione: 1000 dpi MagicTouch: Off 5.11.00 1.03 54 Annulla

NOTA: Se non si apre PRIMA CyberView X 5.0, il tasto di scansione non funziona.

COME ESEGUIRE LA SCANSIONE DI DIPOSITIVE

FASE 1 - Acquisizione del driver

(Per utenti PC) Aprire CyberView X 5 da Start – All Programs (Tutti i programmi) – CyberView (Per utenti MAC) Aprire Macintosh Hard drive (Disco rigido Macintosh) – Applications (Applicazioni) – CyberView

FASE 2 – Selezione del tipo di pellicola

Selezionare il tipo di pellicola da digitalizzare - Positive (Positivo), Negative (Negativo) o B&W (B&N) (bianco e nero).

Scansione Anteprima Positivo 135 Fil ✓ Positivo Negativo B/N

FASE 3 – Prescansione opzionale

Selezionare "Prescan Current Frame" (Esegui prescansione fotogramma attuale) per eseguire la prescansione della diapositiva attualmente caricata nello scanner o "Prescan..." (Prescansione...) per eseguire la prescansione delle diapositive situate in posizioni specifiche del caricatore.

Scansione Anteprima Regolazione immagine Finestra Guida Prescansione ► Prescansione fotogramma attuale Scansione ► 150 200

La prescansione deve essere utilizzata per regolare manualmente il colore/modificare le impostazioni di ciascuna diapositiva prima di eseguire la scansione finale. È possibile impostare varie impostazioni per ciascuna diapositiva da digitalizzare.

FASE 4 - Impostazioni di scansione

a. Risoluzione La risoluzione di scansione predefinita è 1000 dpi; le opzioni di risoluzione supplementari solo elencate di seguito. Avviso: Più elevate sono le risoluzioni di scansione maggiori saranno il tempo di scansione e lo spazio necessario su disco. b. Profondità colore Scegliere tra 8 e 16 bit. Più elevata è l'impostazione della profondità di colore maggiore sarà la gamma di colori nell'ultima immagine digitalizzata. La profondità di colore dello scanner pellicole è colori reali a 48 bit. Il software di scansione è in grado di selezionare modalità di colore a 8 o 16 bit durante la scansione. Ciò produrrà immagini a colori a 24 o 48 bit, 8 bit o 16 bit per canali di colore rosso, verde e blu. Esempio: Modalità a 8 bit = 8 rosso, 8 verde e 8 blu per un totale di colori a 24 bit Modalità a 16 bit = 16 rosso, 16 verde e 16 blu per un totale di colori a 48 bit

Impostazione Preferenze di Scansione Scansione Personalizzata 1000 DPI Larghezza Altezza 1346.36 910.00 Profondità 8 bit colore: < NOTA: Assicurarsi che vi sia abbastanza spazio disponibile sul computer quando si modifica la risoluzione di scansione. Una maggiore risoluzione di scansione comporta file di grandi dimensioni che potrebbero risultare difficili da salvare. Dimensioni file immagine a colori con diverse risoluzioni e profondità di colore:

Risoluzione di scansione	Profondità di colore (per canale RGB)	Modalità colore	Dimensioni file TIFF (senza compressione)
300 dpi	8 bit	24 bit	~350 Kb
600 dpi 8 bit 24 bit -1MB
1800 dpi 8 bit 24 bit ~12MB
3600 dpi 8 bit 24 bit ~52 MB
7200 dpi 8 bit 48 bit ~208MB

Le scansioni includono l'attivazione di Auto Balance (Bilanciamento automatico) e Digital Noise Reduction (Riduzione disturbi digitali): Processore: AMD 9650 Quad-Core 2,3 GHz Memoria: 2GB Tipo di sistema: Vista 64 bit Scan Mode (Modalità scansione) – La modalità Normal (Normale) produce una scansione in formato jpeg mentre la modalità Quality (Qualità) produce una immagine TIFF "lossless" non compressa.

FASE 5 – Preferenze di San (scansione)

Selezionare Scan (Scansione) - Preference (Preferenze) - Film Type (Tipo di pellicola) - Scan Setting (Impostazione scansione)

Importazione Preferenze di Scanzione Risoluzione prescizione 300 DPI 600 DPI Preferenza: colore: 9 DE Qualità scanzione: Alta Importazioni avvatten: Area di scanzione predefesa: ICE/800/GBM Persicenza: C:\Autolog\Inocumento Radio nome file: image Suffizi per numerazione fotogrammi One: 1 Obzoni: Numero di partenza: Tipo di file: TIF Qualità INES: 50 Esempio di nome file: image01.tif

"Prescan Resolution" (Risoluzione prescansione) - Risoluzione di prescansione predefinita. "Using default real scan resolution" (Uso di risoluzione di scansione effettiva predefinita) - Attiva l'impostazione di risoluzione di scansione predefinita. "Color Depth" (Profondità colore) – Profondità di colore predefinita durante la scansione. "Scan Mode" (Modalità scansione) – Modalità di scansione predefinita durante la scansione. Configurazione delle preferenze di scansione 1. Selezionare Browse (Cerca) e scegliere la cartella indicata per il salvataggio delle immagini digitalizzate. 2. Digitare il nome del file.  3. Trailing Index after Base File Name Digits (Indice finale dopo nome del file base - Cifre): Definisce la lunghezza del nome del file e la sequenza numerica fino a 6 cifre. Esempio: immagine1 o immagine000001.

Preferenze di scansione (segue...)

4. Options - Use Film Index (Opzioni - Usa indice pellicola): Utilizzare il numero assegnato alla diapositiva in base alla sua posizione nella cartuccia. 5. User Defined Start Number (Numero iniziale definito dall'utente): Inserire un numero iniziale specifico Scegliere il tipo di file: "TIF" o "JPG". (TIF non compresso o JPG compresso) Scegliere una qualità di immagine per JPEG. (20-100). 100 offre la quantità minore di compressione  Impostazione avanzata - Utenti PC

Impostazione Preferenze di Scansione Impostazioni avanzato Area di scansione predefinita ICE/ROC/GEM ✓ Esposizione automatica Riduzione software dei rumore digitale Intensità 0 100 200

Impostazione avanzata - Utenti Intel Mac

Impostazione Preferenze di Scansione Impostazioni automatica Area di scansione predefinita MagiTouch/AutoColor Esposizioni automatica Bilanziamento automatico Contrasto automatico Riduzione software del rumore digitale Intensità 100 0 200

"Auto Exposure" (Esposizione automatica) - Tenta di trovare l'esposizione adeguata per ottenere la più ampia gamma di bianchi e neri con i grigi intermedi intorno al centro della gamma dati. "Auto Balance" (Bilanciamento automatico) - Uso dell'istogramma immagine per bilanciare i canali RGB. Stima il dominante di colore delle immagini, regolandole di conseguenza. "Auto Contrast" (Contrasto automatico) - Il software dello scanner analizza i dati e regola automaticamente l'impostazione dei punti bianchi e neri. "Digital Noise Reduction" (Riduzione disturbi digitali) – Applica un filtro, riducendo la grana della pellicola. Default Scanning Area (Area di scansione predefinita) Regola le dimensioni di scansione e l'impostazione "Scan Offset" (Offset scansione) per spostare la posizione dell'immagine della diapositiva.

Importazione Preferenze di Scandere | Importazioni avvizzate | Area di scandere predefinita | ICF/ROO/GSM □ Importazione personalizzata taglio automatico Langhezza Altozza Dimensione di scandere 0,767667 2,428933 Prodettato Offset X Offset Y Offset discarsone 0,000302 0,000320 Prodettato Offset ed importati valori del attuale taglio

CS7200 - SOLO utenti Windows e Mac PowerPC- Digital ICE, ROC, GEM (per ulteriori informazioni, consultare la guida dell'utente Digital ICE in dotazione)

Importazione Preferenze di Scansione | Importazioni avanzate | Area di scansione predefinita □ Digital ICE ✓ Abita GBM 75 □ Abita ROC 75

Utenti Intel Mac - Magic Touch/Auto Color (Tocco magico/Colore automatico) Attivare/disattivare le regolazioni delle scansioni Magic Touch (Tocco magico) e Auto Color (Colore automatico).

Impostazione Preferenze di Scansione Impostazioni avanzate Area di scanzione predefinita MagicTouch/AutoColor Magic Touch Blanciamento Colori automatico

Magic Touch (Tocco magico) è una potente tecnologia di rimozione polvere e graffi che elimina la necessità di apprendere le tecniche di software complessi e noiosi. Essendo basato su hardware, funziona perfettamente con il processo di scansione per garantire i migliori risultati possibili quando si trasferiscono le immagini sul computer. Polvere, graffi e altri difetti vengono intelligentemente individuati ed eliminati, ripristinando la bellezza originale dell'immagine. La scansione con Magic Touch (Tocco magico) richiede tempi di scansione più elevati. La funzione è disattivata per impostazione predefinita. Auto Color (Colore automatico) rende più intuitivo il processo di scansione per semplificare il flusso di lavoro e ottenere i migliori risultati. La tecnologia proprietaria di miglioramento del colore viene applicata alle immagini digitalizzate per fornire la regolazione del colore più accurata, producendo immagini più vivaci con luminosità, contrasto e saturazione ottimali.

FASE 6 - Scansione

Scan (Scansione) - Scan (Scansione) - Scan Current Frame (Scansione fotogramma attuale)

Scansione Anteprima Regolazione immagine Finestra Guida Prescansione Scansione Scansione fotogramma attuale 150 300

Inizia la scansione per l'elaborazione del file.

CyberView X5 Scarsere C:\Users\iff\Documents\Image061.Off Tipo di psitica: Postvo 135 Raduzione: 1000 dpi MagicTouch: Off S.11.00 1.02 S4 Annulb

Tutte le immagini digitalizzate vengono salvate nel percorso della impostato in precedenza. I percorsi predefiniti sono: Windows: C:\Users (Utenti)\YOUR NAME (NOME)\Documents (Documenti); MAC: Mac HD (HD Mac)\Users (Utenti)\[YOUR NAME] (Nome)\Pictures (Foto)\Cyberview Images (Immagini Cyberview),

FASE 7 - Uscita

Selezionare "Scan (Scansione) > Exit (Esci)" per chiudere il driver. È possibile aprire/modificare i file immagine digitalizzati con qualsiasi software di editing immagine.

CyberView X5 Applicare la risoluzione di scansione attuale alle impostazioni predefinite? (Questa impostazione può essere fatta anche nella finestra di dialogo Preferente). Si No Annulla

NOTA: Se si utilizza l'editor di immagini in dotazione, per una guida di questa applicazione, consultare Help (?) nell'applicazione o cercare il DVD in dotazione per la documentazione della guida. INTERFACCIA UTENTE

C:\View/X5 Scantione: Anteprima Regolazione immagine - finestre Guida Positive 135 fim 600 Importazione Pericenza di Scantione Scantione: Personalizzata 1000 dpi Laghezza Altazza 9.0.00 1346.35 8 bit Profondità Color: Avanzizze >> Qualità Alte Information: Offset Laterale (X): 70 Offset Verticale (Y): 23 Larghezza 1346.26 px Altazza: 910.00 px Dimensione: 3.51 MB F.E. G.D. E. X:578 Y:228 Epage Scale di timere-100% Positonzumento: Sellings3

L'interfaccia utente di CyberView X 5 presenta quattro componenti principali: I. Area finestra principale [finestre fisse] II. Area finestra di anteprima [finestre fisse] III. Area di impostazione scansione [finestre mobili]

I. Area finestra principale


Comandi del menu - Scan (Scansione)

Prescan (Prescansione) - Prescan Current Frame (Esegui prescansione fotogramma attuale): Prescansione della diapositiva attuale. Scan (Scansione) - Scan Current Frame (Scansione fotogramma attuale) > Eseguire la scansione della diapositiva attuale.

Scansione Anteprima Regolazione immagine Finestra Guida Prescansione Scansione Scansione fotogramma attuale 150 300

Comandi del menu -

Anteprima

Funzioni Zoom, Rotate (Ruota) e Flip (Capovolgi)

Revert (Ripristina)

Consente di eliminare tutte le modifiche e ripristinare lo stato originale dell'immagine.

Preferenze - Vedere Scan Setting (Impostazione scansione) (vedere pag. 13)

Exit (Esci)

Chiude l'interfaccia utente di CyberView X5. Quando viene visualizzato il messaggio a comparsa "Quit the application prompts to save documents?" (Uscire dai prompt dell'applicazione per salvare i documenti?), fare clic su "Yes" (Si) per salvare, "No" per ignorare le impostazioni attuali o

CyberView X5 Applicare la risoluzione di scansione attuale alle impostazioni predefinita? (Questa impostazione può essere fatta anche nella finatra di dialogo Preferenze). Si No Annulata

Comandi del menu - Image Adjustment (Regolazione immagine)

a. Image Adjustment (Regolazione Immagine) 1. Variations (Variazioni): Genera diverse visualizzazioni dell'immagine con le opzioni per apportare modifiche alle luci, ai mezzitoni, ecc.

Regolazione immagine Finestra G Variazioni tonali... Bilanciamento colore... Curve e livelli...


Regolazione immagine varrazioni | Blandamento color | Curve e livelli Origrate Piu vertile Piu chano Piu gelo Merritani Fine Grossolano Piu cano Selta attuale Piu rozzo Piu blu Piu scuro Piu magenta Aplica a tutti i fotogiammi A:0 G:0 B:0 X:0 Y:0 OK

2. Color Balance (Bilanciamento colore) Consente di regolare luminosità, contrasto, saturazione e colore (CMY o RGB) dell'immagine. Per riferimento vengono visualizzati i confronti tra prima e dopo la regolazione delle immagini.

Regolazione immagine Variazioni | Boscamento color | Curve e level | Pima Dioso Luminata + Cano Rosso Contratto + Magenta Verde Saturazione + Grato Blu Applica a tutti i fotogrammi R14 G20 R15 X3 Y19 OK Annula

Esempio: Se l'immagine in anteprima è troppo scura, è possibile utilizzare il cursore "Brightness" (Luminosità della finestra "Color Balance" (Bilanciamento colore) per regolare l'immagine. Selezionando il cursore al centro e spostandolo a destra la visualizzazione "After" (Dopo) diventa più luminosa. Selezionare "OK" per accettare le modifiche che verranno inviate all'hardware di scansione. È possibile utilizzare questa opzione anche per regolare ciascuna delle funzioni di "Color Balance" (Bilanciamento colore) relative a contrasto, saturazione e gamme specifiche di colore: ciano, magenta e giallo. 3. Curves and Levels (Curve e livelli) Regola le impostazioni dell'immagine spostando le impostazioni di Curves and Levels (Curve e livelli). Per riferimento vengono visualizzati i confronti tra prima e dopo la regolazione.

Regolezione immagine Variazioni | Biancamento colore | Curve e livelli Prima Dopo Canale RGB Applica a tutti i fotogrammi R:0 0:0 8:0 X:0 Y:0 OK Annula

Esempio: Se l'immagine in anteprima è troppo scura, è possibile effettuare le regolazioni con il cursore di input della finestra Curves and Levels (Curve e livelli) per correggere l'immagine. Selezionando il cursore grigio al centro e spostandolo a sinistra la visualizzazione "After" (Dopo) diventa più luminosa. Una volta regolata l'immagine, selezionare "OK" per inviare le modifiche all'hardware di scansione. Lo stesso metodo può essere utilizzato anche per regolare ciascun canale di colore in modo indipendente mediante il menu a discesa del canale "RGB = All colors" ("RGB = Tutti i Color"); R = Rosso, G = Verde e B = Blu.

Comandi del menu - Window (Finestre)

1. Exposure Setting (Impostazione di esposizione): Per regolare i tempi di esposizione (R, G, B), premere "Reset" (Ripristina) per ripristinare le impostazioni predefinite.

CyberView X5 50% 200% R 100 % G 100 % B 100 % Ripristina Chiudi

Comandi del menu - Guida

- Update (Aggiorna): Firmware: Aggiorna la versione del firmware e seleziona il percorso di salvataggio del file del firmware (i file possono essere scaricati dal nostro sito web). - About (Informazioni): Visualizza le informazioni di sistema (tra cui sistema operativo e CPU) e le informazioni sul prodotto (tra cui nome del prodotto, nome del modello, versione hardware, versione firmware, versione software e informazioni sul dispositivo quali interfaccia e risoluzione ottica).

Diagramma barra delle funzioni

Selezionare il tipo di pellicola e la marca dalla barra degli strumenti: Positive (Positivo) Negative (Negativo), (conosciuto anche come diapositiva) B&W (Bianco e nero)

II. Area finestra di anteprima [finestre fisse]

 Prescansione: Prescansione della pellicola attuale; premere il tasto a discesa ▼ per altre opzioni.  Scansione: Scansione della pellicola; premere il tasto a discesa ▼ per altre opzioni.  Regolazione immagine: Premere il tasto a discesa ▼ per altre opzioni.

CyberView 93 Scene: Antivirus - Reprod hormone immagine Photo: G Photo: 150 fps 10 100

Visualizza l'anteprima dell'immagine sottoposta a prescansione. È possibile selezionare l'unità di misura "in" - "cm" - "px" facendo clic nell'angolo superiore sinistro.

Diagramma barra degli strumenti

          Selezione area di scansione: È possibile effettuare più di una selezione per volta. Ingrandimento: Consente di ingrandire l'immagine in cui si trova attualmente il cursore. L'immagine viene ingrandita ad ogni clic finché non si ragglunge il multiplo massimo (1000%). Riduzione: Consente di ridurre le dimensioni dell'immagine visualizzata facendo clic sul cursore di riduzione nell'area desiderata. L'immagine si riduce della metà ad ogni clic finché non si raggiunge il multiplo minimo (25%). Rotazione di 90° a sinistra: Consente di ruotare l'immagine di 90 gradi in senso antiorario.  Rotazione di 90° a destra: Consente di ruotare l'immagine di 90 gradi in senso orario. Capovolgimento orizzontale: Consente di capovolgere l'immagine di 180 gradi in orizzontale. Capovolgimento verticale: Consente di capovolgere l'immagine di 180 gradi in verticale. Ripristino: Consente di eliminare tutte le modifiche e ripristinare lo stato originale dell'immagine nelle finestre di anteprima.

Riga di stato

Nell'angolo inferiore sinistro, vengono visualizzati il livello di colore (RGB: rosso, verde, blu) e le coordinate della posizione [ad esempio: I]. Scala di zoom, posizione del caricatore per la diapositiva attuale e quantità di aree selezionate per la scansione (2 o più indica varie aree di scansione in una diapositiva [ad esempio: II]). 1. R:0 G:0 B:0 X:432 Y:291 II. Eposizione R:100% G:100% B:100% Scale d zoom:100% Poszionamento:1 Selezioni:1

III. Area di impostazione scansione [finestre mobili]

Modalità Normal (Normale) [ad esempio: I] consente di inserire i parametri di base per la scansione (tra cui risoluzione scansione, dimensioni pellicola, profondità colore). Modalità Advanced (Avanzate) [ad esempio: II] consente di inserire i parametri di uscita scansione, risoluzione scansione e profondità colore. 1.

Impostazione Preferenze di Scansione Scansione Personalizzata 1000 DPI Larghezza Altezza 1346.36 910.00 Profondità 8 bit colore: Avanzate>> Qualità Alta Informazioni Offset Laterale (X): 70 Offset Verticale (Y): 23 Larghezza: 1346.36 pxl Altezza: 910.00 pxl Dimensione: 3.51 MB

II.

Impostazione Preferenze di Scansione Scansione Personalizzata 1000 DPI Larghezza Altezza 1346.36 910.00 Profondità 8 bit colore: <

SUPPORTO TECNICO

CyberView

Per informazioni sullo scanner di pellicole e il driver CyberView, visitare il sito www.reflecta.de.

Software di applicazione integrato

Consultare la funzione HELP sulla barra dei menu dell'applicazione o visitare il sito dell'azlenda produttrice. \*\*Questo Manuale dell'utente è presente anche sul CD in dotazione.

CyberView X5SF Gebruikershandleiding

NEDERLANDS

FCC-voorschriften (Federale communicatiecommissie)

Dit apparaat is getest en voldoet aan de beperkingen voor een digitaal apparaat klasse B, volgens deel 15 van de FCC-regels. Deze beperkingen zijn ontwikkeld om een redelijke beveiliging te bieden tegen schadelijke storingen in een residentiële installatie. Deze apparatuur genereert hoogfrequentie-energie en kan deze uitstralen. Als de apparatuur niet overeenkomstig de instructies wordt geïnstalleerd, kan dit storingen veroorzaken in de ontvangst van radio of televisie. Er kan echter geen garantie worden gegeven dat er geen interferentie zal optreden in een specifieke installatie. Mochten er schadelijke storingen optreden in radio- of televisieontvangst, hetgeen kan worden vastgesteld door de apparatuur uit en weer in te schakelen, dan kan de gebruiker proberen de storing te verhelpen door een of meer van de volgende maatregelen te nemen: - Draai de antenne totdat de storing stopt. - Vergroot de afstand tussen de apparatuur en de ontvanger. - Sluit de apparatuur aan op een ander circuit dan dat waar de ontvanger op is aangesloten. - Raadpleeg de dealer of een ervaren radio/tv-technicus voor ondersteuning.

Waarschuwing:

Gebruik alleen afgeschemde kabels om I/O-apparaten aan te sluiten op deze ultrusting. Alle wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om het apparaat te bedienen nietig verklaren.

INHOUDSOPGAVE

Aan de slag 5 Snelle installatiegids 7 SOFTWARE EN STUURPROGRAMMA INSTALLEREN....7 Hardware installeren 9 Extra functies....9 Eenknops scan 12 DIA'S SCANNEN 13 STAP 1 open het stuurprogramma....13 STAP 2: selecteer het filmtype....13 STAP 3: optionele voorbeeldscan....13 STAP 4: scaninstellingen vastleggen 14 STAP 5: scanvoorkeuren vastleggen 15 STAP 6: Scan (Scannen)....18 STAP 7: afsluiten 18 GEBRUIKERSINTERFACE....19 1 Hoofdgebied venster 20 Menupdrachten - Scan 20 Menuopdrachten - Voorbeeld 20 II. Voorbeeldvenstergebied [vaste vensters] 24 III. Instelling actief beeld: 26 Technische ondersteuning 27

Aan de slag

Controleer de inhoud van de verpakking voordat u aan de slag gaat. Zie de Snelle installatiegids voor een snelle installatie. (zie pag. 9)  Belangrijk! Bewaar de originele doos, de bon en het verpakkingsmateriaal voor eventuele verzending in de toekomst.

Inhoud van verpakking

\- Dlascanner • Filmhouder (waar van toepassing) • Voedingsadapter [FAIRWAY Model No.: WRG 15F-120A]  Waarschuwing! Het gebruik van een andere voeding kan de scanner ernstig beschadigen en maakt de garantie ongeldig. - Netsnoer. USB 2.0-kabel. • Stuurprogramma CyberView X5. • DVD met toepassingssoftware. • Gedrukte handleiding.

OPMERKING:

\- Toepassingssoftware houdt in de fotosoftware zoals Adobe Photoshop Elements, dit is kan zonder voorafgaande kennisgeving worden gewijzlgd.

ALGEMENE RICHTLIJNEN:

- Gebruik uitsluitend de meegeleverde USB-kabel. Sluit de computer rechtstreeks aan op de scanner met de USB 2.0-kabel. - Gebruik geen hub of verlengkabel. Gebruik alleen de USB-poorten achterop een computer. - Als andere apparaten zijn aangesloten op de computer via USB (multifunctionele printers, scanners, webcam) moet u deze verwijderen. • Minimaal 1 GB RAM (Win/Mac) is nodig.

Temperatuurbereik werkgebied 10° tot 40°C

Opmerking: Schakel de scanner niet in behalve wanneer de temperatuur binnen dit bereik valt. Als de scanner buiten dit bereik is opgeslagen of vervoerd, moet u hem binnen dit bereik laten terugkeren voor u hem inschakelt.

Vochtigheidsbereik omgeving: 15% tot 76% relatieve vochtigheid (niet-condenserend)

NB: Als de scanner is opgeslagen of vervoerd bij een lage temperatuur en daarna naar een warme of vochtige omgeving wordt gebracht, kan condensatie optreden. Dit apparaat is uitsluitend ontworpen voor privégebruik en is niet bedoeld voor commercieel gebruik. De garantie is beperkt van 2 jaar naar 1 jaar als fouten of defecten ontstaan door onjuist gebruik, onjuiste bediening of stress. De garantieperiode van het apparaat bij privégebruik is 2 jaar of 20.000 scans.

Snelle installatiegids

WINDOWS SYSTEMEN TIJDENS DE INSTALLATIE VAN HET STUURPROGRAMMA KAN EEN WAARSCHUWINGSVENSTER VERSCHUNEN; SELECTEER IN DAT GEVAL "DIT STUURPROGRAMMA TOCH INSTALLEREN".  Zorg er voor dat u de toepassingssoftware installeert VOORDAT u het scannerstuurprogramma CyberView X 5.0 installeert. U kunt het scannerstuurprogramma direct installeren als u reeds software hebt geïnstalleerd die TWAIN ondersteunt. Mac gebruikers kunnen iPhoto voor het bewerken gebruiken

Opmerking:

1. Selecteer in het venster "Wizard nieuwe hardware gevonden" "Automatisch zoeken of op computer bladeren naar stuurprogramma-software." 2. Klik vervolgens in het venster "Wizard nieuwe hardware gevonden" op "Voltoolen". OPMERKING: Niet alle pc's laten het venster voor nieuwe hardware zien, sommige installeren op de achtergrond

SOFTWARE EN STUURPROGRAMMA INSTALLEREN

Voordat u het stuurprogramma voor de scanner installeert... Als u er voor kiest om de meegeleverde toepassing voor beeldbewerking te installeren, moet u de toepassingsoftware installeren (bijv. Adobe Photoshop Elements) door de toepassings-cd in het cd/dvd-station van de computer te steken. Volg de aanwijzingen in het venster dat automatisch verschijnt.

Het scanner-stuurprogramma installeren

a. Plaats de cd met het stuurprogramma in het cd/dvd-station van de computer en verken de inhoud. b. Dubbelklik op het pictogram "CyberView X 5.0" om het installatieproces te starten. Volg de instructies op het scherm om het installatieproces te voltoolen. OPMERKING: Zorg er voor dat de scanner NIET is verbonden met de computer tijdens de installatie van het stuurprogramma CyberView X 5.0. c. Herstart de computer na voltooiing van het installatieproces. Let op: Bij installatie van de nieuwe scanner op een Windows-computer waarop al een andere USB-flatbedscanner of All-in-one Scan/Kopieer/Printer-apparaat is geinstalleerd, kan het nodig zijn om de andere scanner te ontkoppelen van de USB-poort zodat de filmscanner goed kan werken.

Guide d'installation du module d'extension de scanneur TWAIN pour Adobe Photoshop Elements 9

Le module d'extension de scanneur TWAIN n'est plus installé avec Adobe Photoshop Elements 9. Afin d'importer un appareil scanneur dans Adobe Photoshop Elements, veuillez suivre les instructions ci-dessous après l'installation de Adobe Photoshop Elements 9 pour trouver où et comment installer le composant TWAIN qui était précédemment installé avec l'application pour les versions antérieures à Photoshop Elements 9. Important : Ne déplacez pas les fichlers d'extension des versions précédentes de Photoshop Elements dans le dossier Photoshop Elements 9 > Plug-Ins, ne réglez pas non plus le dossier Photoshop Elements 8 (ou version antérieure) > Plug-In comme dossier d'extensions supplémentaires dans vos Préférences. Trouvez les informations complètes sur le site Internet officiel d'Adobe : http://kb2.adobe.com/cps/849/cpsld\_84933.html

Macintosh

Pour installer le module d'extension TWAIN patrimonial pour Macintosh, copiez le dossier d'extension TWAIN de : //Applications/Adobe Photoshop Elements 9/Optional Plug-Ins/ImportModules/ Dans://Applications/Adobe Photoshop Elements 9/Locales//Plug-Ins/

Windows

Pour installer le module d'extension TWAIN Legacy pour Windows, copiez le dossier twain\_32.8ba de : C:\Program Files\Adobe\Photoshop Elements 9\Optional Plug-Ins\Import-Export\ Dans : C:\Program Files\Adobe\Photoshop Elements 9\Locales\\Plug-Ins\Import-Export\

Windows 64 bits

Photoshop Elements 9 est une application 32 bits. Lorsque vous l'installez sur une version 64 bits de Windows, le chemin n'est pas tout à fait le même. Pour installer le module d'extension TWAIN Legacy pour Windows, copiez le dossier twain 32.8ba de : C:\Program Files (x86)\Adobe\Photoshop Elements 9\Optional Plug-Ins\Import-Export\ Dans : C:\Program Files (x86)\Adobe\Photoshop Elements 9\Locales\\Plug-Ins\Import-Export\

Hardware installeren

a. Sluit de diascanner aan op een stroombron. 1. De aan/uit-schakelaar bevindt zich onderaan de linkerkant van de scanner. Zorg dat de scanner is uitgeschakeld.  2. Steek EERST de voedingsadapter in een stopcontact voordat u hem met de scanner verbindt. 3. Verbind de USB-kabel met de computer met het standaardeinde van de USB-adapter. Verbindt het USB-adaptereinde van de kabel met de achterkant van de scanner.

Extra functies

CrystalScan 7200

1. Klep 2. Diahouder 3. Filmondergrond 4. Eenknops scan 5. Ontgrendelschakelaar 6. Weergavevenster  1. DC-ingang 2. USB-poort 3. Voedingsschakelaar

ProScan 7200

1. Scanner 2. Diahouder 3. Filmhouder 4. Eenknops scan 5. Achterkant van het apparaat 6. Weergavevenster

Voor het scannen van film (film en ingeraamde dia's) CrystalScan 7200

Ingeraamde dia's 1. Open de scannerklep (1). 2. Maak de dia-/filmhouder los (5), plaats de dia's met de glimmende kant naar boven en sluit de houder. 3. Sluit de scannerklep (1) (optioneel). 4. Klaar om te scannen.

Filmstrips

1. Open de scannerklep (1). 2. Maak de diahouder los (5). 3. Plaats de film in het midden van het weergavevenster (6). 4. Druk het diaraam omlaag en sluit de diahouder. 5. Klaar om te scannen.  ProScan 7200

Line drawing of a rectangular electronic device with a connector inserted (no text or symbols)

Ingeraamde dia's scannen

1. Ingeraamde dia's 1-1. Laad de Ingeraamde dla's in de diahouder, glimmende kant omhoog. 1-2. Plaats de diahouder in de scanner met de pijl naar boven 1-3. Plaats de houder in de scanner vanaf de linker- of rechterkant ProScan 7200 - Dia's scannen (Vervolg....)

Incorrect You will loose image data Correct Insertion

Let op: onjuist plaatsen maakt dat de bovenrand wordt afgedekt.

Line drawing of a rectangular electronic component with a mounting bracket (no text or symbols)

Negatieven scannen

2-1. Laad het negatief in de houder en zorg er voor dat de filmbeelden binnen de randen van de houder komen, met de glanzende kant omhoog.

2-2 Sluit de filmhouder

2-3. Steek de filmhouder van links of rechts in de scanner met de pijl naar boven.

Technical line drawing of a mechanical component with no visible text or symbols


Line drawing of a printer with paper feed and paper clip (no text or symbols)

Eenknops scan

1. Open CyberView (zie pag. 12 voor het openen van het CyberView stuurprogramma) 2. Scaninstellingen configureren (zie pagina 13) 3. Selecteer de map voor de scans, de bestandsindeling (TIF of JPG) en druk na het configureren op de scannerknop om het scannen te starten. CrystalScan 7200 Drukknop  ProScan 7200 Drukknop

CyberView X5 scannen naar C:\Users\gif\Documents\image001.tif Filmtype: Positief 135 Resolutie: 1000 dpi MagicTouch: Off 5.11.00 1.03 54 Annuleren

OPMERKING: Als u niet EERST CyberView X 5.0 opent, werkt de scanknop niet.

DIA'S SCANNEN

STAP 1 open het stuurprogramma

(Voor pc-gebruikers) Open CyberView X 5 vanuit Start - Alle programma's - CyberView (Voor MAC-gebruikers) Open Macintosh Hard drive - Toepassingen - CyberView

STAP 2: selecteer het filmtype

Selecteer het te scannen filmtype: positief, negatief of B&W (zwart/wit).

STAP 3: optionele voorbeeldscan

Selecteer "Prescan Current Frame" (Voorbeeldscan van huidige foto) om een voorbeeldscan te maken van de geladen dia of "Prescan..." (Voorbeeldscan) om voorbeeldscans te maken van een of meer dia's op specifieke posities in de houder.

scan Voorbeeld Beeldaanpassing Venster Help Voorbeeldscan ▶ Voorbeeldscan van huidig beeld Scan ▶ 150 200

Gebruik voorbeeldscannen om handmatig kleuren en andere instellingen aan te passen voor elke dia voordat u de uiteindelijke scan uitvoert. Het is mogelijk om verschillende instellingen op te geven voor elke te scannen dia.

STAP 4: scaninstellingen vastleggen

a. Resolutie De standaardresolutie voor scans is 1000 dpi, andere opties voor de resolutie zijn hieronder weergegeven. Opmerking: hogere scanresoluties leveren een langere scantijd op en vragen meer ruimte op de harde schijf. b. Kleurdiepte Kies tussen 8 en 16 bit. Een hogere instelling voor de kleurdiepte levert een groter bereik aan kleuren in de uiteindelijks scan op. De kleurendiepte van de filmscanner is 48 bit ware kleuren. De scansoftware kan bij het scannen 8-bits kleurenmodus of 16-bits kleurenmodus kiezen. Dit levert afbeeldingen op met 24 of 48 bit kleuren, 8 of 16 bits per rood, groen en blauw kleurenkanaal.

Voorbeeld:

8-bit modus = 8 rood, 8 groen en 8 blauw voor in totaal 24-bit kleur 16-bit modus = 16 rood, 16 groen en 16 blauw voor in totaal 48-bit kleur

Scaninstelling Scan Aangepast 1000 DPI Breedte Hoogte 1345.36 910.00 Kleurdiepte: 8 bit < OPMERKING: Zorg voor voldoende ruimte op de computer als u de scanresolutie verandert. Een hoge scanresolutie levert grote bestanden op die mogelijk moeilijk zijn op te slaan. Bestandsgrootte van kleurenafbeeldingen met verschillende resoluties en kleurdieptes:

Scan-resolutie	Kleurendlepteper(RGB-kanaal)	Kleurmodus BestandsgrootteTIFF (geen compressie)
300 dpi	8 bit	24 bits	~350 Kb
600 dpi	8 bit 24 bits ~1MB
1800dpi	8 bit 24 bits ~12MB
3600dpi	8 bit 24 bits ~52 MB
7200dpi	8 bit 48 bits ~208MB

Scans bevatten Auto balans en Digitale ruis onderdrukking op: Processor: AMD 9650 Quad-Core 2,3GHz Geheugen: 2GB Systeemtype: Vista 64 bit Scanmodus: normale modus levert een scan op in JPEG terwijl Kwaliteit een niet-gecomprimeerde "loss-less" TIFF-afbeelding produceert.

STAP 5: scanvoorkeuren vastleggen

Selecteer Scan - Preference (Voorkeur) - Film Type (Filmttype) - Scan Setting (Scaninstelling)

Voorbeelduzan Scan ✓ DfMin Ongeden maken Voorkouren Afulaten Posief Negief Zwart-wit


Scanutale: Gevanzerle instelling | Standard scanebied | ICD/R/C/GDM Kredute van voorwelding: 300 DPI 800 DPI Klurengkenter, 6 bit Scanmodus, kwalitet: Map: C:\Users\g\Documents, Bestandlistum: Image Volnummer aktel bestandroom: Detals: 3 Options: Door gebruiter gedrineerd begnummer 1 Bestandlistp: TF IPRT kwaltes: 50 Voortweld van bestandroom: mugel601.pdf

"Prescan Resolution" (Resolutie voorbeeldscan): standaardresolutie voor voorbeeldscans. "Using default real scan resolution" (Standaardresolutie voor echte scans gebruiken): activeert de standaardinstelling voor scanresolutie in. "Color Depth" (Kleurendiepte) – standaard kleurendiepte bij het scannen. "Scan Mode" (Scanmodus) – standaard scanmodus. Scanvoorkeuren instellen 1. Klik op Brwose (Bladeren) en kies de map waarin u de gescande foto's wilt opslaan. 2. Geef de bestandsnaam op.

Map: C:\Users\gif\Documents\ Bestandsnaam: image Bladeren... ✓ Volgnummer: achter bestandsnaam

3. Trailing Index after Base File Name Digits (Volgnummer achter basisnaam bestand): Bepaalt de lengte van de bestandsnaam en nummervolgorde tot 6 cijfers. Voorbeeld Image1 of Image000001.

Set Scan Preferences (Scanvoorkeuren instellen) (Vervolg...)

4. Options (Options) - Use Film Index (Filmindex gebruiken): gebruik het nummer van de dia volgens de positie in de houder. 5. User Defined Start Number (Door gebruiker gedefinieerd beginnummer): Geef een specifiek beginnummer op. Kies het bestandstype, "TIF" of "JPG". (TIF niet gecomprimeerd of JPG gecomprimeerd) Kies de beeldkwaliteit voor JPEG. (20-100) 100 zorgt voor de minste compressie

Bestandstype:	TF
JPEG-kwaltet:	80

Geavanceerde instellingen - PC-gebruikers

Scaninstalling Geavanceerde nstelling Standard erangabied | ICE/ROC/GEM | ✓ Automatische belichting Digitale ruisreductie Interiteit 0 100 200

Geavanceerde instellingen - Intel Mac-gebruikers

Scaninstelling Graussensleinstelling Standard scanningised MagicTouch/Automatiche kleur Automatische belichting Automatische balans Automatisch contrast Digitale nuareductile Intensity 100 0 200

"Auto Exposure" (Automatische belichting: probeert de juiste belichting te bepalen voor het grootste bereik aan zwart en wit waarbij het middengrijs rond het midden van de gegevensomvang komt. "Auto Balance" (Automatische balans): gebruikt het beeldhistogram om RGB-kanalen in balans te brengen. Het schat de kleurtint van het beeld en past de beelden hierop aan. "Auto Contrast" (Automatisch contrast): de scannersoftware analyseert de gegevens en past automatisch de instelling voor witte en zwarte punten aan. "Digital Noise Reduction" (Digitale ruisreductie): past een filter toe om de filmkorrel te beperken.

Standaard scangebied

Past de scangrootte en de instelling "Scan Offset" (Scan verschulving) aan om de beeldpositie van de afbeelding te wijzigen.

Scaninstelling | Gevanzerde instelling | Standard scanningbed | I2E/ROC/GBM □ Gebrukeninstelling voor automatisch bijrjden ischaolen Scan Grabette 3.707667 Offset: X Offset: Y Offset scanner 0.000000 0.000000 On holiday video in front

CS7200 - Alleen voor gebruikers van Windows en Mac PowerPC: Digital ICE, ROC, GEM (voor meer informatie zie de meegeleverde Digital ICE gebruikershandleiding)

Scaninstelling | Geavanceerde instelling | Standard sangebied | ICE/ROC/GEN □ Digitale ICE ☑ GEN inschakele 75 □ ROC inschakele 75

Gebruikers van Intel-Mac - Magic Touch / Auto Color (Automatische kleur) Schakel Magische aanraking en Automatische kleuraanpassing van scans in of uit.

Scaninstelling Gevanceerde instelling Standaard scangebied MagicTouch/Automatische kleur Magic Touch Automatische kleur

Magic Touch is een krachtige technologie voor het verwijderen van stof en krassen, waardoor het niet langer nodig is om lastige en tijdrovende softwaremanieren hiervoor te leren. Omdat het op de hardware gebaseerd is, werkt het naadloos amen met het scanproces om voor de best mogelijke resultaten te zorgen bij het overzetten van beelden naar de computer. Stof, krassen en andere ongerechtigheden worden intelligent gedetecteerd en verwijderd, waardoor de oorspronkelijke schoonheid van het beeld hersteld wordt. Scannen met Magic Touch levert langere scantijden op; de optie is standaard uitgeschakeld. Auto Color (Automatische kleur) haalt het raadwerk uit het scanproces om de werkstroom te stroomlijnen en om de beste resultaten te bereiken. De bedrijfseigen technologie voor kleurverbetering wordt op gescande foto's toegepast om voor de meest nauwkeurige kleuraanpassing te zorgen, wat levendige foto's oplevert met een optimale helderheid, contrast en verzadiging.

STAP 6 - Scan (Scannen)

Scan (Scannen) - Scan (Scannen)- Scan Current Frame (Huidig beeld scannen)

scan Voorbeeld Beeldaanpassing Venster Help Voorbeeldscan Scan Huidige beeld scannen

Dit start het scanproces.

CyberView X5 scannen naar C:\Users\F\Documents\Image101.tif Flintype: Postbef 135 Rozolutter: 1000 dpi MagicTouch: Off 5.11.00 1.03 54 Annularen

Alle gescande foto's worden opgeslagen in de eerder opgegeven map. De standaardlocaties zijn: Windows: C:\Gebruikers\UW NAAM\Mijn documenten; MAC: Mac HD\Gebruikers\[UW NAAM]\Afbeeldingen\Cyberview Images),

STAP 7: afsluiten

Selecteer "Scan > Exit" (Scan > afsluiten) om het stuurprogramma te sluiten. Gescande afbeeldingsbestanden kunnen met elk programma voor het weergeven en/of bewerken van afbeeldingen worden geopend.

CyberView X5 Möchten Sie die aktuellen Einstellungen als Standard spachern? Sie können die Daten im Dialogfeld „Enstellungen“ verändern. Ja Next Annulieren

OPMERKING: Als u de meegeleverde afbeeldingseditor gebruikt, kunt u hulp voor deze toepassing vinden in de gebruikers-Help in de toepassing of u kunt de help-documentatie op de dvd vinden. GEBRUIKERSINTERFACE

Scan-View X5 scan - Voorheid: Beeldaspassing Venster Help Posbaf: 135 Film 450 300 150 600 Scan-Teiling Scan Aangapast 1000 DPT Breedze Hoogte 1346.30 910.00 Neurdiepte: 8 bit Variation> Scarmodus Kvalkeit Informaten (Informate) Links: 70 Bowen: 23 Breedze: 0,2f pxl Length: 0,2f pxl Size (Givets): 0,2f MB R.O. O. O. B.O. X5994 Y:133 Selcht Zoomdwal: 100% Locaet:1 Selects: 300

De gebruikersinterface van CyberView X 5 bestaat uit vier hoofdonderdelen: I. Hoofdvenstergebied [vaste vensters] II. Voorbeeldvenstergebied [vaste vensters] III. Scan Setting Area (Instelgebied scan) [zwevend venster]

I Hoofdgebied venster


Menupdrachten - Scan

Prescan (Voorbeeldscan): Prescan Current Frame (Voorbeeldscan van huidig beeld): Maak een voorbeeldscan van de huidige dia. Scan (Scannen): Scan Current Frame > scan de huidige dla.

scan Voorbeeld Beeldaanpassing Venster Help Voorbeeldscan Scan Huidige beeld scannen 150 300

Menuopdrachten - Voorbeeld

Functies Zoomen, Roteren en Omkeren

Revert (Ongedaan maken)

Heft alle aanpassingen op en herstelt de oorspronkelijke staat van het beeld.

Preference (Voorkeur)- Zie Scaninstelling (zie pagina 13)

Exit (Afsluiten):

Sluit de CyberView X5 gebruikers-interface. Een bericht verschijnt "Quit the application prompts to save documents?" (De toepassing sluiten en documenten opslaan?) Klik op "Yes" (Ja) om op te slaan, 'No' (Nee) om de huidige instellingen te wissen of "Cancel" (Annuleren) om terug te keren naar Cyber View X.

CyberView 13 Möchten Sie die aktuellen Einstellungen als Standard speichem? Sie können die Daten im Dialogfeid „Einstellungen“ verändern. Ja nee Annulieren

Menuopdrachten - Image Adjustment (Beeldaanpassing)

a. Image Adjustment (Afbeeldingsaanpassing) 1. Variations (Variaties): genereert verschillende weergaven van een beeld met opties om veranderingen aan te brengen in hoge lichten, middentonen enzovoort.

SeedlingPassing Variables | Kootbolans | Curven en Rivieses | Original Hoor groon Lichtor Hoor geel Helder holes mph draf Hoor cyan Hudige cyprone Hoor roed Hoor blaw Donkoster Hoor magenta To passen op alle beiden R3 6.0 R3 X:9 Y:0 OK Annulden

2. Color Balance (Kleurbalans) Pas de helderheid, het contrast, de verzading en de kleur (CMY of RGB) van het beeld aan. Als referentie worden vergelijkingen weergegeven tussen voor en na het aanpassen.

Beidierpassing Variables: Kredzets Carven on Niveau Voor Na - Heidelberg + 0 Ovan 0 root - Contrast + 0 Hagents Green - Verzadopg + 0 Goal Raar To passen op alle beelden R:0 G:0 B:0 X:0 Y:3 OK Annularen

Voorbeeld: Als een voorbeeld te donker lijkt, gebruikt u de schuif "Brightness" (Helderheid) in het venster "Color Balance" (Kleurbalans) om het beeld aan te passen door de schuif in het midden naar rechts te verplaatsen. De weergave "After" (Na) wordt lichter. Klik op "OK" om de wijzigingen te accepteren, die naar de scanhardware gezonden worden. U kunt hiermee ook de functies in "Color Balance" (Kleurbalans) aanpassen op contrast, verzadiging en specifieke kleurbereiken voor cyaan, magenta en geel. 3. Curves and Levels (Curven en Niveaus) Pas de beeldinstellingen aan door de instellingen voor Curve en Level (Niveau) te verplaatsen. Als referentie wordt een vergelijking getoond voor en na het aanpassen.

Image Adjustment variations | color balance Curves and Levels | Before After Channel acc Apply to all frames R:299 G:200 R:181 X:255 Y:0 OK Cancel

Voorbeeld: Als de voorbeeldafbeelding te donker is, kunt u de Input (Invoer) schuif in het venster Curves and Levels (Curven en niveaus) verplaatsen om het beeld te corrigeren. Selecteer de grijze schuif in het midden en verplaats deze naar links om het beeld "After" (Na) lichter te maken. Nadat het aangepaste beeld acceptabel is geworden, kllkt u op "OK" om wijzigingen naar de scanhardware te sturen. Dezelfde methode is ook bruikbaar voor het apart instellen van elk kleurenkanaal, waarbij u het kanalenmenu "RGB = All colors" (RGB = Alle kleuren) gebruikt. R = rood, G = groen en B = blauw.

Menuopdrachten - Vensters

1. Exposure Setting (Belichtingsinstelling): Druk om de belichtingstijd in te stellen (R,G, B) op "Reset" om de standaardinstelling te herstellen.

CyberView X5 50% 200% R 100 % G 100 % B 100 % Reset Sluiten

Menuopdrachten – Help

- Update: Firmware: werk de firmware-versie bij, selecteer het pad waar het firmware-bestand is opgeslagen. (U kunt deze bestanden van onze website downloaden) - Info over: Toont systeeminformatie (waaronder het besturingssysteem, CPU), productinformatie (waaronder naam product, naam model, hardwareversie, firmwareversie, softwareversie, apparaatgegevens waaronder interface en optische resolutie).

Diagram functiebalk

Selecteer het type film en merk in de werkbalk: Positive (positief) Negative (Negatief) (ofwel Dia) B&W (zwart/wit)

II. Voorbeeldvenstergebied [vaste vensters]

 Prescan (Voorbeeldscan): maak een voorbeeldscan van de huidige film, klik op de keuzeknop voor meer opties. Scannen: scan de film, druk op de keuzeknop ▼ voor meer opties. Image Adjustment (Beeldaanpassing): druk op de keuzeknop ▼ voor meer opties.

Screenshot of a photo editing interface showing a red arrow pointing to a flower image on a canvas (no text or symbols visible on the image itself)

Bekijk de afbeelding waarvan u een voorbeeldscan maakt; u kunt de maateenheden "in", "cm" of "px" selecteren door in de linkerbovenhoek te klikken.

Diagram werkbalk

 Select scan area (Scangebied selecteren): het is mogelijk om meerdere selecties tegelijk te maken. Inzoomen: Om het beeld op de plek van de aanwijzer te vergroten. Het beeld vergroot met elke klik tot het maximum (1000 %) is berelkt. Uitzoomen: Klik om de grootte van het weergegeven beeld te verkleinen met de aanwijzer Uitzoomen op het gewenste gebied. Met elke klik halveert het gebied tot de laagste waarde (25 %) is bereikt. Rotate 90 Left (90 linksom draaien): De afbeeling van graden naar links draaien. Rotate 90 Right (90 rechtsom draaien): De afbeelding 90 graden naar rechts draaien. Flip Horizontal (Horizontaal spiegelen): De afbeelding 180 graden horizontaal keren. Flip Vertical (Verticaal spiegelen): De afbeelding 180 graden vertikaal keren. Revert (Ongedaan maken): Heft alle aanpassingen op en herstelt de oorspronkelijke staat van het beeld.

Statusregel

In de linkerbenedenhoek geeft het kleumiveau (RGB: rood, groen, blauw) en coördinaten van de locatie [bijv.: I] worden weergegeven. De zoomschaal, de locatie van de huidige dia in de houder en het aantal voor scannen geselecteerde gebieden (2 of meer geeft aan: meerdere scangebieden op een dia [bijv.: II]).

R:0 G:0 B:0 X:464 Y:127 Belichting R:100% C:100% R:100% Zoomschaal:100% Locate:1 Selectesi

III. Instelling actief beeld:

III. Scan Setting Area (Instelgebied scan) [zwevende vensters] Normal mode (Normale modus): [bijv: I] voor de basisparameters van de scan (inclusief scanresolutie, filmgrootte, kleurdiepte). Advanced mode (Geavanceerde modus) [bijv.: II] voor invoer van de parameters voor de scanuitvoer, scan resolutie, en kleurendiepte

Scaninstelling Scan Aangepast 1000 DPI Breedte Hoogte 1346.36 910.00 Kleurdiepte: 8 bit Verder>> Scanmodus Kwaliteit Information (informatie) Links: 70 Boven: 23 Breedte: 0,2f pxl Lengte: 0,2f pxl Size (Grootte): 0,2f MB Scaninstelling Scan Aangepast 1000 DPI Breedte Hoogte 1346.36 910.00 Kleurdiepte: 8 bit <

Technische ondersteuning

CyberView

Ga voor informatie over de filmscanner en het stuurprogramma CyberView naar www.reflecta.de

Meegeleverde toepassingssoftware

U kunt de HELP-functie in de menubalk van de toepassing gebruiken of de website van het softwarebedrijf bezoeken. \*\*Deze handleiding is ook opgeslagen op de meegeleverde cd.

CyberView Manual do

X5 SF Usuário

PORTUGUÊS DO BRASIL

DECLARAÇÃO DA COMISSÃO FEDERAL DE COMUNICAÇÕES (FCC)

Este Equipamento foi testado e está comprovadamente em conformidade com os limites para a classe B de aparelhos digitais, de acordo com a Parte 15 das regras do FCC. Tais limites foram estabelecidos para assegurar uma proteção razoável contra interferências prejudiciais numa instalação residencial. Este equipamento gera, usa e pode irradiar energia de radiofrequência e, se não for instalado e usado de acordo com as instruções, poderá causar interferência prejudicial às radiocomunicações. No entanto, não há garantia de que a interferência não ocorrerá numa Instalação específica. Se o equipamento causar interferência prejudicial à recepção de rádio ou televisão, o que poderá ser determinado quando o equipamento for ligado ou desligado, o usuário deverá tomar uma ou mais das seguintes medidas para tentar corrigir a interferência: • Reorientar ou reposicionar a antena receptora. - Aumentar a distância entre o equipamento e o receptor. - Conectar o equipamento a uma tomada num circuito diferente daquele ao qual o receptor está conectado. - Consultar o revendedor ou um técnico experiente de rádio/televisão para obter ajuda.

Alerta:

Utilize apenas cabos de sinal revestidos para conectar dispositivos I/O a este equipamento. Você é alertado que alterações ou modificações não expressamente aprovadas pela parte responsável pela conformidade podem anular sua autoridade em operar o equipamento.

ÍNDICE

COMEÇANDO 5 GUIA DE INSTALAÇÃO RÁPIDA (QIG) 7 INSTALANDO O SOFTWARE E O DRIVER....7 Instalando o Hardware 9 Atributos adicionais....9 Transferência com Um Botão....12 COMO TRANSFERIR SLIDES....13 PASSO 1 - Adquirir Driver ....13 PASSO 2 - Seleccionar Tipo de Filme ....13 PASSO 3 - Pré-transferência Opcional 13 PASSO 4 - Ajustar as Configurações de Transferência....14 PASSO 5 - Ajustar as Preferências de Transferência....15 PASSO 6 - Transferência....18 PASSO 7 - Sair....18 INTERFACE DO USUÁRIO....19 I. Área da Janela Principal....20 Menu Commands (Comandos) - Digitalizar 20 Menu Commands (Comandos) – Visualização ....20 II. Área de Janela de Visualização [Janelas Fixas] 24 III. Área de Configuração de Digitalização [Janelas Flutuantes]....26 SUPORTE TÉCNICO....27

COMEÇANDO

Verifique o conteúdo da embalagem antes de começar. Para Instalação Rápida favor consulte o Gula de Instalação Rápida. (Ref. Pg. 9)  Importante! Guarde a caixa original, recibo e material de embalagem para necessidades futuras de remessa.

Conteúdo da Embalagem

- Scanner de Slide. - Suporte de Filme (Onde Aplicável) - Adaptador de Energia [FAIRWAY Modelo N°. : WRG 15F-120A]  Alerta! Utilizar qualquer outro adaptador de energia pode danificar severamente o scanner e irá anular a garantia do produto. - Cabo de Energia - Cabo USB 2.0 - Driver Cyberview X5. • Software aplicativo DVD. • Manual do Usuário Impresso.

NOTA:

\- O software do aplicativo significa o software gráfico tal como o Adobe® Photoshop® Elements, que é sujelto a alteração sem notificação.

GUIA GERAL:

- Utilize apenas o cabo USB fornecido. Conecte o computador ao scanner diretamente utilizando o cabo USB 2.0. - Não use um hub ou cabo de extensão. Use apenas as portas USB na traseira de computadores de mesa. - Se houver quaisquer outros dispositivos (dispositivo multifuncional, impressoras, scanners, webcam) conectados ao computador através de USB desconecte-os. - Um mínimo de 1GB RAM (Windows/Mac) é requerido.

Variação de Temperatura Ambiente Operacional 50° a 104°F (10° a 40°C)

Observação: Não ligue o scanner a menos que ele esteja dentro desta variação. Se o scanner tiver sido armazenado ou transportado para fora desta variação, deixe-o voltar para esta variação antes de ligá-lo.

Abrangência de Umidade Ambiental Operacional 15% e 76% de umidade relativa (sem condensação)

Nota: Se o scanner for armazenado ou tiver de ser transportado e levado a um ambiente mais quente/úmido, condensação pode ocorrer. Cet apparell est conçu uniquement pour un usage privé et n'est pas destiné à un usage commercial. La garantie est réduite de 2 ans à 1 an si des erreurs ou des défauts résultant d'une utilisation inappropriée, un mauvais fonctionnement ou du stress se produisent. La période de garantie de l'apparell pour un usage privé est de 2 ans ou 20 000 scans.

GUIA DE INSTALAÇÃO RÁPIDA (QIG)

INSTALAÇÃO EM SISTEMAS WINDOWS DURANTE A INSTALAÇÃO DO DRIVER UMA CAIXA DE DIÁLOGO DE ALERTA PODE APARECER, SE ESTE FOR O CASO FAVOR SELECIONE "INSTALL THIS DRIVER ANYWAYS - INSTALAR ESTE DRIVER DE QUALQUER FORMA".  Certifique-se em instalar o Software do Aplicativo ANTES de instalar o driver CyberView 5.0 do scanner. Você pode instalar o driver do scanner diretamente se você já liver instalado o software aplicativo compatível com TWAIN em seu computador. Os usuários de Mac podem utilizar iPhoto para edição.

Avlso:

1. Na janela do "Assistente de Novo Hardware Encontrado", selecione "Buscar automaticamente ou Pesquisar computador para software do driver." 2. Na janela de "Finalização do Assistente de Novo Hardware Encontrado", clique em "Finalizar". NOTA: Nem todos os PC's irão exibir a janela de novo hardware encontrado, algumas irão instalá-lo em pano de fundo

INSTALANDO O SOFTWARE E O DRIVER

Antes de Instalar o Driver do Scanner. Se você optar por usar o aplicativo fornecido para edição de imagens, instale o software do aplicativo (ex: Adobe® Photoshop® Elements) inserindo o CD do aplicativo no drive de CD/DVD do computador. Siga as instruções que serão exibidas em uma janela que se abre automaticamente.

Instalando o Driver do Scanner

a. Insira o CD do driver no drive de CD/DVD do computador e explore o conteúdo. b. Clique duas vezes no icone "CyberView X 5.0" para iniciar o processo de instalação. Siga os alertas na tela para completar o processo de instalação. OBS.: Certifique-se de que o scanner NÃO está conectado ao computador durante a instalação do driver CyberView X 5.0. c. Reincie o computador uma vez que o processo de instalação esteja completo. Favor Observar: Ao instalar seu novo scanner em um sistema Windows que já possua outro scanner USB Flatbed ou dispositivo Multifuncional instalado, pode ser necessário que você desconecte o outro scanner da porta USB para que o scanner Film funcione apropriadamente,

Plug-in do scanner TWAIN Guia de Instalação para Adobe Photoshop Elements 9

O plug-in do scanner TWAIN não é mais instalado com o Photoshop Elements 9. Para ser apto a importar o dispositivo de scanner através do Adobe Photoshop elements, favor siga as instruções abaixo depois de instalar o Adobe Photoshop Elements 9 para descobrir onde e quando instalar o componente TWAIN que foi previamente instalado com o aplicativo para versões anteriores ao Photoshop Elements 9. Importante: Não remova plug-ins das versões antigas do Photoshop Elements na pasta Photoshop Elements 9 > Plug-Ins, ou configure a pasta Photoshop Elements 8 (ou anterior) > Plug-In como a Additional Plug-Ins Folder (Pasta de Plug-Ins Adicionais) em Preferences (Preferências). Encontre informações completas no website oficial da Adobe: http://kb2.adobe.com/cps/849/cpsid\_84933.html

Macintosh:

Para instalar o plug-in de legado TWAIN para Macintosh, copie a pasta do plugin TWAIN de: //Applications/Adobe Photoshop Elements 9/Optional Plug-Ins Plug-Ins/ImportModules/ Para: //Applications/Adobe Photoshop Elements 9/Locales//Plug-Ins/

Windows

Para instalar o plug-in de legado TWAIN para Windows, copie twain\_32.8ba de: C:\Arquivos de Programas\Adobe\Photoshop Elements 9:\Optional Plug-Ins\Import-Export\ Para: C:\Program Files (Arquivos de Programas)\Adobe\Photoshop Elements 9\Locales\\Plug-Ins\Import-Export\

Windows 64-bits

O Photoshop Elements 9 é um aplicativo de 32-bits. Ao instalar em uma versão de 64-bits do Windows o caminho é um pouco modificado. Para instalar o plug-in de legado TWAIN para Windows, copie twain\_32.8ba de: C:\Arquivos de Programas (x86)\Adobe\Photoshop Elements 9\Optional Plug-Ins\Import-Export\ Para: C:\Arquivos de Programas (x86)\Adobe\Photoshop Elements 9\Locales\\Plug-Ins Import-Export\

Instalando o Hardware

a. Conecte o scanner de slide à uma fonte de energia. 1. Localize o interruptor de energia na lateral esquerda inferior do scanner. Certifique-se de que o scanner esteja DESLIGADO.  2. Plugue o adaptador AC em uma fonte de energia AC PRIMEIRAMENTE antes de plugá-lo no scanner. 3. Conecte o cabo USB ao computador utilizando a extremidade padrão do adaptador USB. Conecte a extremidade do adaptador USB do cabo no painel traseiro do scanner.

Atributos adicionais

CrystalScan 7200

1. Tampa. 2. Suporte de Slides 3. Encaixe de Filme 4. Transferência com Um Botão 5. Libere a Chave 6. Janela de Visualização

1. Entrada DC 2. Porta USB 3. Botão Ligar

ProScan 7200

1. Scanner 2. Suporte de slides 3. Suporte de Filme 4. Transferência com Um Botão 5. Traseira da unidade 6. Janela de Visualização

1 2 3 4


Three technical line drawings of electronic components with no visible text or symbols

Para Digitalizar Filme (Filme e Slides Montados) CrystalScan 7200

Slides Montados 1. Abrir a Tampa do Scanner (1). 2. Liberar o Suporte do Slide/Filme (5) isira o "Lado brilhando do slide para cima" então feche o suporte do slide. 3. Feche a Tampa do Scanner (1) (opcional). 4. Pronto apra digitalizar.  Titas de filmes 1. Abrir a tampa do scanner (1). 2. Libere o Suporte do Slide (5). 3. Posicione o filme que você deseja digitalziar no centro da janela de visualização (6). 4. Empurre o filme para baixo no suporte e feche o suporte de slide. 5. Pronto apra digitalizar.  ProScan 7200

Line drawing of a rectangular electronic device with a slot and connector (no text or symbols)

Para Digitalizar Slides Montados 1. Slides Montados 1-1. Carregue os slides montados no suporte de slide, o lado brilhante para clima 1-2. Insira o suporte de slide no scanner com a seta para baixo 1-3. Insira suporte no scanner da esquerda para a direita

ProScan 7200 - Digitalziando Slides (Continuação...)


Incorrect You will loose image data Correct insertion

Favor Observar: a isenção imprópria cortará o topo da imagem.

Line drawing of a rectangular electronic device with a connector inserted (no text or symbols)

Para digitalizar Tiras de Filme Negativo 2-1. Carregue o negativo no suporte se certificando de alinhar os quadros de filme com os quadros do suporte, e com o lado brilhante para cima 2-2. Feche o suporte de filme 2-3. Coloque o suporte do filme no scanner do lado esquerdo ou direito, com a seta para baixo

Line drawing of a mechanical device with a handle and base (no text or symbols)

Transferência com Um Botão

1. Abra o CyberView (ver página 12 para aquisição do programa do driver CyberView) 2. Configure as Configurações do Scan (consulte a Página 13) 3. Seleção Transferir para diretrório, formato de arquivo (TIF ou JPG, uma vez configurado, Pressione o botão do scanner) para iniciar a transferência.   7200

CyberView X5 digitalização para C:\Users\gif\Documents\image001.tif Tipo de película: Positivo 135 Resolução: 1000 dpi MagicTouch: Off 5.11.00 1.03 54 Cancelar

NOTA: Se você não abrir o CyberView X 5.0 PRIMEIRO, o botão de transferência não irá funcionar.

COMO TRANSFERIR SLIDES

PASSO 1 - Adquirir Driver

(Para Usuário de PC) Abra o CyberView X 5 a partir de Iniciar – Todos os Programas –CyberView (Para Usuários MAC) Abra o Disco Rigido do Macintosh – Aplicativos – CyberView

PASSO 2 - Seleccionar Tipo de Filme

Selecione o tipo de filme a ser tranferido - Positivo, Negativo ou B&W (Preto e Branco). Digitalizar Pré-visualiza

PASSO 3 - Pré-transferência Opcional

Selecione "Prescan Current Frame" (Pré-transferir Estrutura Atual) para pré-transferir o slide atualmente carregado no scanner ou "Prescan..." para pré-transferir o slide ou slides em posições específicas no estojo.

Digitalizar Pré-visualizar Ajuste da imagem Janela Ajuda Pré-digitalizar Pré-digitalizar imagem actual Digitalizar 150 300

A Pré-Transferência deve ser utilizada para ajustar manualmente as configurações de cor/edição oara cada slide antes da realização da transferência final. É possível ajustar diferentes configurações para cada slide a ser transferido.

PASSO 4 - Ajustar as Configurações de Transferência

a. Resolução A resolução padrão de transferência é 1000dpi, opções adicionais de resolução estão listadas abalxo. Aviso: Resoluções maiores de transferência resultam em maior tempo de transferência e maiores requerimentos de espaço em disco. b. Profundidade de Cor Selecione entre 8 e 16 bit. Uma configuração de profundidade de cor maior resultará em uma variação maior de cores na imagem trsnferida final. A profundidade de cor do Scanner de Filme pe 48 bits de cor verdadeira O software de digitalização tem a capacidade de selecionar modo de cor de 8 bits ou modo de cor de 16 bits ao digitalizar, isto produzirá imagens de 24 ou 48 bits de cor, 8 bits ou 16 bits por canais de cor Vermelho, Verde e Azul.

Exemplo:

modo 8 bits = 8 Vermelho, 8 verde, e 8 Azul para um total de 24 bits de cor modo 16 bits = 16 Vermelho, 16 verde, e 16 Azul para um total de 48 bits de cor

Definições de digitalização Digitalizar Personalizar 1000 DPT Largura Altura 1346.36 910.00 Profundidade 8 bit da cort << Normal Saída Personalizar 1000 DPT 300 600 720 900 1200 1500 1800 2100 2400 2700 3000 3300 3600 Personalizar Altura: 910.00 pxl Tamanho: 3.51 MB

NOTA: Certifique se que há espaço disponível no computador ao alterar a Resolução de Digitalização. Uma resolução maior de digitalização resulta em arquivos malores que podem ser dificeis de salvar. Tamanho de arquivo de imagem colorida de diferentes resoluções e profundidades de cor:

Resolução de Digitalização	Profundidade de Cor (por canal RGB)	Modo de Cor	Tamanho do Arquivo TIFF (sem compressão)
300dpi 8	bit 24-bit ~350Kb
600dpi 8	bit 24-bit ~1MB
1800dpi 6	bit 24-bit ~12MB
3600dpi 5	bit 24-bit ~52MB
7200dpi 6	bit 48-bit ~208MB

As digitalizações incluem Balanço Aumtomático e Redução de Ruido Digital em: Processador: AMD 9650 Quad-Core 2,3GHz Memória: 2GB Tipo do sistema: Vista 64 bit Modo de Transferência – O modo normal produz uma transferência em formato jpeg enquanto que Qualidade produz uma imagem TIFF não comprimida "menos-menos".

PASSO 5 - Ajustar as Preferências de Transferência

Transferência Selecionada - Preferência - Tipo de Filme - Configuração de Transferência  Definições de digitalização | Definições avencadas | Área de digitalização predefinida | 1CE/ROC/GDH

Resolução de pré-digitalização 300 DP1 600 DP1 Profunidade da cor. B bets Moda de digitalização: Qualidade Direitos: C:\Users\fig\documents\ Nome base do fichero: image Índice após o nome base do fichero Digitos: 3 Opções: 4 - número inicial definada pelo utilizador: 1 Tipo de fichero: L.P. Qualidade MDD: 00 Exemplo de nome de fichero: image001.tif

"Prescan Resolution" (Resolução de Pré-transferência) - Resolução padrão de pré-transferência. "Using default real scan resolution" (Utilizando resolução de transferência real padrão) - Habilita a configuração de resolução de transferência padrão. "Color Depth" (Profundidade de Cor) - Profundidade padrão de cor durante a digitalização. "Scan Mode" (Modo Digitalização) - Modo de digitalização padrão durante a digitalização.

Configurando Preferências de Digitalização

1. Selezione Browse (Procurar) e selezione a pasta designada para salvar a imagem digitalizada 2. Digite o nome do arquivo.

Directório: C:\Users\g\Documents\ Nome base do fichero: image Procunar... ✓ Índice após o nome base do fichero

3. Índice Delimitador depois dos Dígitos do Nome do Arquivo Base: Define a extensão do nome do arquivo e sequência de numeração até 6 dígitos. Exemplo Imagem1 ou imagem000001. Índice após o nome base do fichero

Definir Preferências de Digitalização (Continuação...)

4. Opções - Usar Índice de Filme: Use o número designado ao slide com base em sua posição no cartucho. 5. Número Inicial Definido pelo Usuário: Insira um número Inicial específico Seleclone o tipo de arquivo, "TIF" ou "JPG". (TIF não compactado ou JPG Compactado. Escolha a qualidade de imagem para JPEG. (20-100) 100 oferece a menor quantidade de compressão  Configuração Avançada - Usuários de PC Definições de digitalização | Definições avançadas | Área de digitalização predefinida | ICE/ROC/GEM

Exposição automática Redução digital do nudo Intensidade 0 100 200

Configuração Avançada - Usuários de Intel Mac

Definições de digitalização Definições variadas Área de digitalização predefinida MagicTouch/Cor automática Exposição automática Redução digita do ruido Equilímetro automático Intensidade Contraste automático 100 0 200

"Auto Exposure" (Exposição Automática) - Tenta encontrar a exposição correta para conseguir a mais ampla variação de brancos e pretos enquanto coloca os cinzas medianos ao redor da metade da variação de dados. "Auto Balance" (Balanço Automático) - Usando o histograma de imagem para balancear os canais RGB, Estima o pigmento de cor das imagens e consequentemente ajusta as imagens. "Auto Contrast" (Contraste Automático) - O software do scanner analisa os dados e ajusta automaticamente a Configuração para os Pontos Branco e Preto. "Digital Noise Reduction" (Redução de Ruido Digital) – Aplica um filtro, Reduzindo o ganho de filme.

Área de Transferência Padrão

Ajuste o tamanho da transferência e assim como ajuste a configuração de "Compensação de Transferência" para mover a posição de imagem do slide. Definições de digitalização | Definições avançadas | Area de digitalização predefinada | KE/ROC/GEM

Activar definições do utilizador para recorte automático Tarrarino da digitalisocio 3.767067 2.429933 Desvio X Desvio Y Desvio da digitalisção 0.000000 0.000000 Pecetriação Center valor de recorte actual

CS7200 - Usuários de Windows e Mac PowerPC APENAS - Digital ICE, ROC, GEM (para informações adicionais, ver incluso Guia do usuário Digital ICE ^4 )

Definições de digitização | Definições avanadas | Área de digitização sredefinida | ICE/IROC/GENI □ ICE digital □ Active GEN 75 □ Active IROC 75

Usuários de Mac Baseados em Intel - Magic Touch (Toque Mágico) / Auto Color Habilite/desabilite os ajustes de Toque Mágico e Cor Automática para transferências.

Definições de digitalização | Definições avançadas | Área de digitalização prédefinda | Magic Touch/Cor automática Magic Touch Cor automática

Magic Touch (Toque Máglico) é uma poderosa tecnologia de remoção de poeira e riscos que termina com a confusão do aprendizado de técnicas complexas e tediosas de software. Sendo baseado em hardware, funciona continuamente com o processo de transferência para garantir os melhores resultados possíveis ao transferir imagens para o computador. Poeira, arranhões e outras imperfeições são inteligentemente detectadas e eliminadas, restaurando a imagem à sua beieza original. Transferir com Toque Mágico requer tempos maiores de transferência, o atributo é dsligado por padrão. Auto Color elimina adivinhação do processo de digitalização para agilizar o fluxo de trabalho e alcançar os melhores resultados. Tecnologia de aprimoramento de cor de propriedade é aplicada às imagens transferidas para fornecer o ajuste mais preciso de cor, resultando em imagens vibrantes com brilho, contraste e saturação otimizados.

PASSO 6 - Transferência

Digitalização - Digitalização - Digitalizar Quadro Atual

Digitalizar Pré-visualizar Ajuste da imagem Janela Ajuda Pré-digitalizar Digitalizar Digitalizar imagem actual 150 300

Isto começa a digitalização para arquivar processo

CyberView X5 digitalsão para C:\Users\pf\Documents\image001.tif Tipo do pelculo: Fostivo 135 Resolução: 1000 do MagicTouch: Off 5.11.00 1.03 54 Cancel

Todas as imagens digitalizadas serão salvas no diretório local definido previamente, os locais padrão de fábrica são: Windows: C:\Users\[SEU NOME\Documentos; MAC: HD Mac\Usuários\[SEU NOME]\Fotografias\Imagens Cyberview).

PASSO 7 - Sair

Selecione "Scan > Exit" (Transferir > Sair) para fechar o driver. Os arquivos de imagem transferidos podem ser abertos/editados com qualquer software de edição de imagens.

CyberView X5 Aplicar a resolução actual às opções predefinidas? (Esta opção pode ser escolhida na caixa de diálogo Preferências.) Sim Não Cancelar

NOTA: Se utilizando o editor de imagem fornecido, para ajuda com este aplicativo consulte a Ajuda de usuários de dentro do aplicativo ou procure no DVD fornecido pela documentação de ajuda. INTERFACE DO USUÁRIO

CyberView X5 Digitalizer: Pre-visualizar Ajuste da imagem: Janela - Ayuda POSTIVO 125 Film 600 450 300 150 300 DX 150 300 Definções de digitalização Digitariz Personaltar 10.00 DP1 Laroura Altura 1346,36 910,00 profundidade da corr. Avangadas> Mode de digitalização Quadade Informações Escueça: 70 Parce superior: 23 Laroura: 1346,36 pxl Altura: 910,00 pxl Tamarito: 3,51 MB Locação:1 Selecimentos: T.E.O. 68.9.0 X-460 Y-92 Eboxis Taxa de zoom:100% Localização:1

Hà quatro partes principais da interface do usuário CyberView X 5: I. Área de Janela de Visualização [Janelas Fixas] II. Área de Janela de Visualização [Janela Fixa] III. Área de Configuração de Digitalização [Janela Flutuante]

I. Área da Janela Principal


Menu Commands (Comandos) - Digitalizar

Pré-digitalziação - Pré-digitalzia o Quadro Atual: Pré-digitalzia o slide existente. Digitalizar - Digitalizar Quadro Atual > Digitalizar o slide atual.

Digitalizar Pré-visualizar Ajuste da imagem Janela Ajuda Pré-digitalizar Digitalizar Digitalizar imagem actual 150 300

Menu Commands

(Comandos) – Visualização

Recursos Zoom, Girar e Virar.

Pre-visualizar Ajuste da imagem Janela Mais zoom Menos zoom Rodar 90° para a esquerda Rodar 90° para a direta Inversão horizontal Inversão vertical

Reverter

Descarta todas as modificações e restaura a imagem de volta ao estado original.

Preferência - Ver Configuração de Digitalização (ver página 13)

Sair

Fecha a interlace do usuário Cyberview X5. Hà uma mensagem "Quit the application prompts to save documents?" (Fechar o aviso do aplicativo para salvar documentos?) clique em "Yes" (Sim) para salvar. "No" (Não) para descartar as configurações atuais ou "Cancel" (Cancelar) para voltar ao Cyber View X.

CyberView X3 Aplicar a resolução actual às oções predefinças? (Esta oção pode ser escolhida na cale de diálogo Preferências.) Sim Não Cancelar

Menu Commands (Comandos) - Image Adjustment (Ajuste de imagens)

a. Ajuste da Imagem 1. Variações: Gera diferentes visualizações da imagem com opções para a realização de alterações para destaques, tons médios, etc.

Ajuste do imagem Variações | Equilírio da cor | Curvas e níveis Original Mas verde Mas claro Mas amanteiro Mas dano Seleção actual Mas vemeiro Mas azul Mas escuro Mas magetta Mesos-tons Bia Grosseta Aplicar a toda as imagens R:1 6:0 B:0 X:0 Y:0 OK Cancel

2. Balanço de Cor Para ajustar o brilho, contraste, saturação e cor (CMY ou RGB) da imagem. As comparações entre antes e depois das imagens ajustadas são exibidas para referência.

Ajuste da imagem variações EEquibrio do cor | Curvas e níveis | Antes Datos Brillo + Cano Vermelho Contrasto + Napenta Verda Saturação + Amarelo Aoul Aplicar a todas as imagens R:0 G:0 B:0 X:0 Y:0 OK Canceler

Exemplo: Se uma Imagem visualizada parecer molto escura, use o indicador "Brightness" (Brilho) na janela "Color Balance" (Balanço de Cor) para ajustar a imagem selecionando o indicador no centro e movendo-o para a direita. A visualização "After" (Depois) da imagem fica mais clara. Seleccione "OK" para aceitar as alterações que serão enviadas ao hardware de transferência. Isto também pode ser usado para ajustar cada uma das funções em "Color Balance" (Balanço de Cor) para contraste, saturação e variações específicas de cor de clano, magenta e amarelo. 3. Curvas e Níveis Ajuste as configurações da imagem movendo as configurações de Curva e Nivel. Comparação entre antes e depois do ajuste é apresentada para referência.

Ajuste da imagem Varações | Equívino da cor. Curvos e níveis Antes Depois Canal RGB A A A Aplicar a todas as imagens R:0 6:0 8:0 X:0 Y:0 OK Cancelar

Exemplo: Quando uma imagem visualizada parece muito escura, os ajustes com o indicador Entrada na janela Curvas e Níveis podem ser feitos para corrigir a imagem. Selecionar o indicador Cinza no centro e movê-lo para a esquerda resultará em alterações na visualização "After" (Depois) resultando em uma imagem mais clara. Uma vez que a imagem ajustada seja aceita selecione "OK" para enviar as alterações ao hardware de transferência. O mesmo método pode ser também usado para ajustar cada canal de cor independentemente, usando o menu suspenso de canal "RGB = All colors" (RGB = Todas as cores) R = Vermelho, G = Verde e B = Azul.

Menu Commands (Comandos) - Windows

1. Configuração de Exposição: Para ajustar o tempo de exposição (R, G, B) pressione "Reiniciar" para restaurar à configuração padrão.

CyberView X5 50% 200% R 100 % G 100 % B 100 % Report Fechar

Menu Commands (Comandos) - Help (Ajuda)

- Atualização: Firmware: Atualização da versão do firmware, select seleclone o caminho onde o arquivo de firmware foi salvo. (Estes arquivos podem ser baixados de nosso website) - Sobre: Exibe informações do sistema (incluindo sistema operacional, CPU), informações sobre o produto (incluindo o nome do produto, nome do modelo, versão do hardware, versão do firmware, a versão do software, as informações do dispositivo, incluindo interface e resolução óptica).

Diagrama de Barra de Função

Selecione seu tipo e marca de filme pela barra de ferramenta: Positive (Positivo) (também conhecido como Slide) Negative (Negativo) B&W (Preto e Branco)

II. Área de Janela de Visualização [Janelas Fixas]

 Pré-transferência: Pré-transfere o filme atual, pressione o menu suspenso ▼ para mais opções. Transferir: Transfere o filme, pressione o botão suspenso ▼ para mais opções. Ajuste da Imagem: Pressione o botão suspenso ▼ para mais opções.

CyberView 20 Digitalizer Pre-visualizer Ajuste da Imagem Jenela Ajusti Positivo 125 Film 1/0 30 PK 193 300

Visualização da imagem que você pré-transfere, você pode selecionar a unidade de medição "in"-cm"-px" clicando no canto superior esquerdo.

Diagrama da Barra de Ferramentas

 Área de transferência selecionada: mais de uma seleção pode ser feita por vez. Mals Zoom: Para aumentar a imagem onde o cursor está localizado atualmente. A imagem será aumentada com cada clique até que o múltiplo máximo (1000%) seja atingido. Menos Zoom: Para reduzir o tamanho da imagem visualizada clique com o cursos Menos Zoom na área desejada, a imagem será reduzida pela metade com cada clique até que o menor múltiplo (25%) seja atingido. Girar 90 Esquerda: Para girar a imagem em sentido anti-horárlo em 90 graus. Girar 90 Direta: Para girar a imagem em sentico/nario em 90 graus. Movimento Horizontal: Para movimentar a imagem em 180 graus horizontalmente. Movimento Vertical: Para movimentar a imagem em 180 graus verticalmente. Reverter: Descarta todas as modificações e restaura a imagem ao estado original na janela de visualização.

Linha de Status

No canto esquerdo inferior, o nível de cor (RGB: vermelho, verde, azul) e as coordenadas do local [ex: I] são exibidas. Na escala de zoom, a localização atual do estojo e quantas áreas selecionadas para transferir (2 ou maior indica: Diversas áreas transferidas em um slide [ex: II]).

II. Exposição R:100% G:100% B:100% Taxo de zoom:100% Localação:1 Seleção:1 III. Área de Configuração de Digitalização [Janelas Flutuantes]

Modo normal [ex: I] para inserir o parâmetro básico para transferência (incluindo resolução de transferência, cor do filme, profundidade de cor). Modo avançado [ex: II] para inserir o parâmetro de saída de digitalização, resolução de digitalização, e profundidade de cor.

Definições de digitalização Digitalizar Personalizar 1000 DP1 Largura Altura 1346.36 910.00 Profundidade 8 bit da cor: Avançadas>> Modo de digitalização Qualidade Informações Esquerda: 70 Parte superior: 23 Lorgura: 1346.36 pxl Altura: 910.00 pxl Tamanho: 3.51 MB


Definições de digitalização Digitalizar Personalizar 1000 DPI Largura Altura 1346.36 910.00 Profundidade B bit da cor: << Normal Saída Personalizar 1000 DPI Largura Altura 1483 950 Modo de digitalização Qualidade Informações Esquerda: 70 Parte superior: 23 Largura: 1346.36 oxl Altura: 910.00 oxl Tamanho: 3.51 MB

SUPORTE TÉCNICO

CyberView

Para obter informações sobre o scanner de filme e driver do Cyberview, visite www.reflecta.de

Software do aplicativo na embalagem

Você pode consultar HELP (AJUDA) no na barra de menu do aplicativo ou visitar o website da empresa de software. \*\*Este manual do usuário foi arquivado no CD da embalagem.
