MANUALE UTENTE CrystalScan 7200 Reflecta

COMMUNICATIONS COMMISSION) Questo apparecchio è stato testato ed è risultato conforme ai limiti relativi ai dispositivi digitali di Classe B, ai sensi della Parte 15 delle Norme FCC. Questi limiti sono designati a fornire una protezione ragionevole da interferenze dannose in un'installazione residenziale. Questo apparecchio genera, usa e può irradiare energia a radiofrequenza e, se non è installato e usato in conformità alle istruzioni, può interferire negativamente con le comunicazioni radio. Non vi è tuttavia garanzia che non si manifestino interferenze in installazioni particolari. Se questo apparecchio provoca interferenze dannose alla ricezione radio o televisiva, che possono essere determinate accendendo o spegnendo l’attrezzatura, l’utente è incoraggiato a cercare di correggere l’interferenza adottando una o più delle seguenti misure:

Cambiare l'orientamento o riposizionare l'antenna ricevente. Aumentare la distanza tra l’apparecchio ed il ricevitore. Collegare l'apparecchio ad una presa di un circuito differente da quello a cui è connesso il ricevitore. Consultare il rivenditore o un tecnico specializzato radio/TV per assistenza. Avvertenza: Utilizzare esclusivamente cavi di segnale schermati per collegare dispositivi I/O a questo apparecchio. Cambiamenti o modifiche non espressamente approvati dalla parte responsabile alla conformità possono annullare l'autorità dell'utente all'uso di questo apparecchio.4 ITALIANO

OPERAZIONI PRELIMINARI Prima di iniziare, controllare il contenuto della confezione. Per un’installazione veloce, consultare la Guida di installazione rapida (rif. pag. 9) Importante! Conservare la confezione originale, la ricevuta e il materiale di imballaggio per un’eventuale restituzione dell'apparecchio. Contenuto della confezione

Scanner per diapositive. Supporto pellicole (laddove applicabile) Adattatore di alimentazione [N. modello FAIRWAY: WRG 15F-120A] Avvertenza! L'utilizzo di altri tipi di adattatori di alimentazione potrebbe danneggiare gravemente lo scanner e determinare l’annullamento della garanzia del prodotto. Cavo di alimentazione. Cavo USB 2.0. Driver CyberView X5. DVD del software di applicazione. Manuale utente in formato cartaceo. NOTA: Per software di applicazione si intende un software di immagine come Adobe® Photoshop® Elements, che è soggetto a modifiche senza preavviso.

Utilizzare solo il cavo USB in dotazione. Collegare il computer direttamente allo scanner con il cavo USB 2.0. Non utilizzare un hub o una prolunga. Utilizzare solo le porte USB situate sulla parte posteriore dei computer. Se vi sono altri dispositivi (multifunzione, stampanti, scanner, webcam) collegati al computer tramite USB, scollegarli. È necessario minimo 1 GB di RAM (Windows/Mac).6 ITALIANO Intervallo di temperatura ambientale di funzionamento: da 10° a 40°C Nota: Non accendere lo scanner se la temperatura non rientra nel suddetto intervallo. Se lo scanner è stato conservato o trasportato in un ambiente a temperature che non rientrano nel suddetto intervallo, prima di accenderlo, attendere finché non si ristabilisce la giusta temperatura. Intervallo di umidità ambientale di funzionamento: dal 15% al 76% (senza condensa) Nota: Se lo scanner è conservato o trasportato in condizioni di bassa temperatura e poi viene introdotto in un ambiente caldo/umido, potrebbe formarsi della condensa.

Questo dispositivo è stato progettato esclusivamente per uso privato e non è destinato all'uso commerciale. La garanzia viene ridotta da 2 anni a 1 anno se si verificano errori o difetti derivanti da uso non corretto, funzionamento improprio o sollecitazioni. Il periodo di validità della garanzia del dispositivo per uso privato è di 2 anni o 20.000 scansioni.

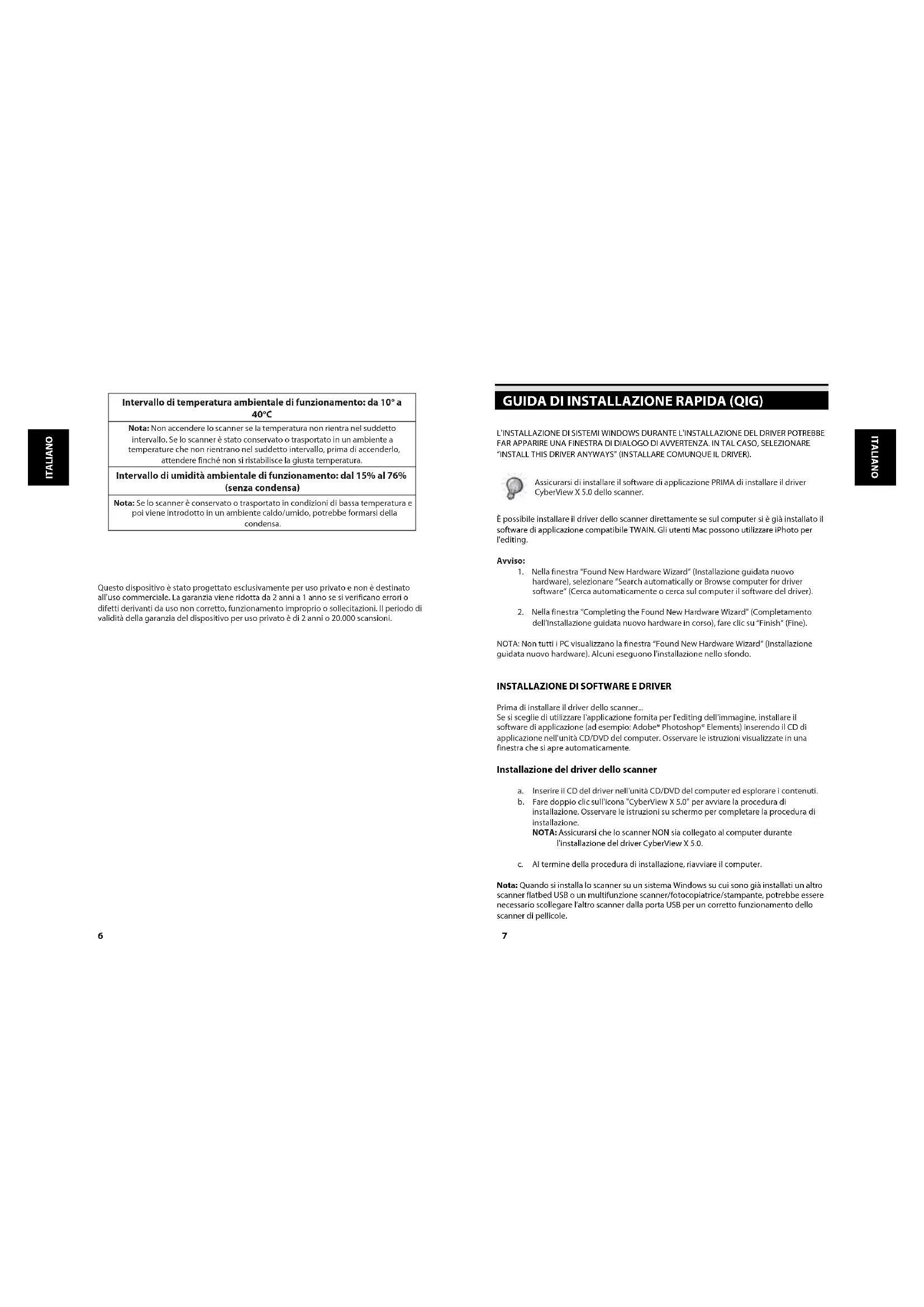

GUIDA DI INSTALLAZIONE RAPIDA (QIG)

Assicurarsi di installare il software di applicazione PRIMA di installare il driver CyberView X 5.0 dello scanner. È possibile installare il driver dello scanner direttamente se sul computer si è già installato il software di applicazione compatibile TWAIN. Gli utenti Mac possono utilizzare iPhoto per l'editing. Avviso:

1. Nella finestra “Found New Hardware Wizard” (Installazione guidata nuovo

dell'Installazione guidata nuovo hardware in corso), fare clic su “Finish” (Fine). NOTA: Non tutti i PC visualizzano la finestra “Found New Hardware Wizard” (Installazione guidata nuovo hardware). Alcuni eseguono l'installazione nello sfondo.

Prima di installare il driver dello scanner... Se si sceglie di utilizzare l'applicazione fornita per l'editing dell'immagine, installare il software di applicazione (ad esempio: Adobe® Photoshop® Elements) inserendo il CD di applicazione nell'unità CD/DVD del computer. Osservare le istruzioni visualizzate in una finestra che si apre automaticamente. Installazione del driver dello scanner a. Inserire il CD del driver nell'unità CD/DVD del computer ed esplorare i contenuti. b. Fare doppio clic sull'icona "CyberView X 5.0" per avviare la procedura di installazione. Osservare le istruzioni su schermo per completare la procedura di installazione. NOTA: Assicurarsi che lo scanner NON sia collegato al computer durante l'installazione del driver CyberView X 5.0. c. Al termine della procedura di installazione, riavviare il computer. Nota: Quando si installa lo scanner su un sistema Windows su cui sono già installati un altro scanner flatbed USB o un multifunzione scanner/fotocopiatrice/stampante, potrebbe essere necessario scollegare l’altro scanner dalla porta USB per un corretto funzionamento dello scanner di pellicole.8 ITALIANO Guida di installazione plug-in scanner TWAIN per Adobe Photoshop Elements 9 Il plug-in scanner TWAIN non è più installato con Photoshop Elements 9. Per poter importare lo scanner tramite Adobe Photoshop Elements, osservare le istruzioni di seguito dopo l'installazione di Adobe Photoshop Elements 9 per trovare dove e come installare il componente TWAIN precedentemente installato con l'applicazione nelle versioni precedenti di Photoshop Elements 9.

Per informazioni complete, consultare il sito web Adobe ufficiale sul sito: http://kb2.adobe.com/cps/849/cpsid_84933.html

Windows 64 bit Photoshop Elements 9 è un'applicazione a 32 bit. Se viene installata su una versione a 64 bit di Windows, il percorso varia leggermente. Per installare il plug-in TWAIN legacy per Windows, copiare twain_32.8ba da: C:\Program Files (x86) (Programmi (x86))\Adobe\Photoshop Elements 9\Optional Plug-Ins (Plug-in opzionali)\Import-Export (Importa/Esporta)\

ITALIANO Installazione di hardware a. Collegare lo scanner per diapositive alla presa di rete.

1. Individuare l'interruttore di alimentazione sul lato inferiore sinistro dello

scanner. Assicurarsi che lo scanner sia SPENTO. Off On

2. Inserire l'adattatore CA in una presa di rete CA PRIMA di inserirlo nello

3. Collegare il cavo USB al computer utilizzando l'estremità dell'adattatore USB

standard. Collegare l'estremità dell'adattatore USB del cavo al pannello posteriore dello scanner. Funzioni supplementari CrystalScan 7200

5. Interruttore di rilascio

alimentazione ProScan 7200

5. Parte posteriore dell'unità

6. Finestra di visualizzazione10

ITALIANO Per eseguire la scansione di pellicole (pellicole e diapositive montate) CrystalScan 7200 Diapositive montate

1. Aprire il coperchio dello scanner (1).

2. Rilasciare il supporto pellicole/diapositive (5), inserire la diapositiva con il “lato

lucido verso l'alto”, quindi chiudere il supporto diapositive.

3. Chiudere il coperchio dello scanner (1) (opzionale).

4. Pronto per la scansione.

1. Aprire il coperchio dello scanner (1).

2. Rilasciare il supporto diapositive (5).

3. Posizionare la pellicola di cui eseguire la scansione al centro della finestra di

visualizzazione (6).

4. Premere verso il basso la cornice della pellicola e chiudere il supporto

5. Pronto per la scansione.

Per eseguire la scansione di diapositive montate

1. Diapositive montate

1-1. Caricare le diapositive montate nel supporto diapositive con il lato lucido rivolto verso l'alto 1-2. Inserire il supporto diapositive nello scanner con la freccia rivolta verso l'alto 1-3. Inserire il supporto nello scanner dal lato sinistro o destro

ITALIANO ProScan 7200 - Scansione di diapositive (segue....)

Nota: un inserimento non corretto taglia la parte superiore dell'immagine.

Per eseguire la scansione di negativi 2-1. Caricare il negativo nel supporto assicurandosi di allineare le cornici della pellicola con quelle sul supporto e con il lato lucido rivolto verso l'alto 2-2 Chiudere il supporto pellicole 2-3. Inserire il supporto pellicole nello scanner dal lato sinistro o destro con la freccia rivolta verso l'alto12 ITALIANO Scansione con un tasto

1. Aprire CyberView (vedere pag. 12 per acquisire il programma del driver CyberView)

2. Configurare le impostazioni di scansione (vedere pag. 13)

3. Selezionare la scansione sulla directory, il formato file (TIF o JPG). Una volta eseguita la

configurazione, premere il tasto dello scanner ( ) per avviare la scansione. CrystalScan 7200 Tasto a sfioramento ProScan 7200 Tasto a sfioramento

NOTA: Se non si apre PRIMA CyberView X 5.0, il tasto di scansione non funziona.

FASE 1 – Acquisizione del driver (Per utenti PC) Aprire CyberView X 5 da Start – All Programs (Tutti i programmi) – CyberView (Per utenti MAC) Aprire Macintosh Hard drive (Disco rigido Macintosh) – Applications (Applicazioni) – CyberView FASE 2 – Selezione del tipo di pellicola Selezionare il tipo di pellicola da digitalizzare - Positive (Positivo), Negative (Negativo) o B&W (B&N) (bianco e nero).

FASE 3 – Prescansione opzionale Selezionare “Prescan Current Frame“ (Esegui prescansione fotogramma attuale) per eseguire la prescansione della diapositiva attualmente caricata nello scanner o “Prescan...“ (Prescansione...) per eseguire la prescansione delle diapositive situate in posizioni specifiche del caricatore.

La prescansione deve essere utilizzata per regolare manualmente il colore/modificare le impostazioni di ciascuna diapositiva prima di eseguire la scansione finale. È possibile impostare varie impostazioni per ciascuna diapositiva da digitalizzare.14 ITALIANO FASE 4 – Impostazioni di scansione a. Risoluzione La risoluzione di scansione predefinita è 1000 dpi; le opzioni di risoluzione supplementari solo elencate di seguito. Avviso: Più elevate sono le risoluzioni di scansione maggiori saranno il tempo di scansione e lo spazio necessario su disco. b. Profondità colore Scegliere tra 8 e 16 bit. Più elevata è l'impostazione della profondità di colore maggiore sarà la gamma di colori nell'ultima immagine digitalizzata. La profondità di colore dello scanner pellicole è colori reali a 48 bit. Il software di scansione è in grado di selezionare modalità di colore a 8 o 16 bit durante la scansione. Ciò produrrà immagini a colori a 24 o 48 bit, 8 bit o 16 bit per canali di colore rosso, verde e blu. Esempio: Modalità a 8 bit = 8 rosso, 8 verde e 8 blu per un totale di colori a 24 bit Modalità a 16 bit = 16 rosso, 16 verde e 16 blu per un totale di colori a 48 bit

NOTA: Assicurarsi che vi sia abbastanza spazio disponibile sul computer quando si modifica la risoluzione di scansione. Una maggiore risoluzione di scansione comporta file di grandi dimensioni che potrebbero risultare difficili da salvare. Dimensioni file immagine a colori con diverse risoluzioni e profondità di colore: Risoluzione

scansione Profondità di colore (per canale RGB) Modalità colore Dimensioni file TIFF (senza compressione) 300 dpi 8 bit 24 bit ~350 Kb 600 dpi 8 bit 24 bit ~1MB 1800 dpi 8 bit 24 bit ~12MB 3600 dpi 8 bit 24 bit ~52 MB 7200 dpi 8 bit 48 bit ~208MB Le scansioni includono l'attivazione di Auto Balance (Bilanciamento automatico) e Digital Noise Reduction (Riduzione disturbi digitali): Processore: AMD 9650 Quad-Core 2,3 GHz Memoria: 2GB Tipo di sistema: Vista 64 bit Scan Mode (Modalità scansione) – La modalità Normal (Normale) produce una scansione in formato jpeg mentre la modalità Quality (Qualità) produce una immagine TIFF “lossless” non compressa.

ITALIANO FASE 5 – Preferenze di San (scansione) Selezionare Scan (Scansione) - Preference (Preferenze) - Film Type (Tipo di pellicola) - Scan Setting (Impostazione scansione)

“Prescan Resolution“ (Risoluzione prescansione) - Risoluzione di prescansione predefinita. “Using default real scan resolution“ (Uso di risoluzione di scansione effettiva predefinita) - Attiva l'impostazione di risoluzione di scansione predefinita. “Color Depth“ (Profondità colore) – Profondità di colore predefinita durante la scansione. “Scan Mode“ (Modalità scansione) – Modalità di scansione predefinita durante la scansione. Configurazione delle preferenze di scansione

1. Selezionare Browse (Cerca) e scegliere la cartella indicata per il salvataggio delle

immagini digitalizzate.

2. Digitare il nome del file.

3. Trailing Index after Base File Name Digits (Indice finale dopo nome del file base - Cifre):

Definisce la lunghezza del nome del file e la sequenza numerica fino a 6 cifre. Esempio: immagine1 o immagine000001.16 ITALIANO Preferenze di scansione (segue...)

4. Options - Use Film Index (Opzioni - Usa indice pellicola): Utilizzare il numero assegnato

alla diapositiva in base alla sua posizione nella cartuccia.

5. User Defined Start Number (Numero iniziale definito dall'utente): Inserire un numero

iniziale specifico Scegliere il tipo di file: “TIF” o “JPG”. (TIF non compresso o JPG compresso) Scegliere una qualità di immagine per JPEG. (20-100). 100 offre la quantità minore di compressione Impostazione avanzata - Utenti PC Impostazione avanzata - Utenti Intel Mac

”Auto Exposure” (Esposizione automatica) - Tenta di trovare l'esposizione adeguata per ottenere la più ampia gamma di bianchi e neri con i grigi intermedi intorno al centro della gamma dati. ”Auto Balance” (Bilanciamento automatico) - Uso dell'istogramma immagine per bilanciare i canali RGB. Stima il dominante di colore delle immagini, regolandole di conseguenza. “Auto Contrast” (Contrasto automatico) - Il software dello scanner analizza i dati e regola automaticamente l'impostazione dei punti bianchi e neri. ”Digital Noise Reduction” (Riduzione disturbi digitali) – Applica un filtro, riducendo la grana della pellicola. Default Scanning Area (Area di scansione predefinita)

ITALIANO Regola le dimensioni di scansione e l'impostazione “Scan Offset” (Offset scansione) per spostare la posizione dell'immagine della diapositiva.

CS7200 - SOLO utenti Windows e Mac PowerPC- Digital ICE, ROC, GEM (per ulteriori informazioni, consultare la guida dell'utente Digital ICE

Utenti Intel Mac - Magic Touch/Auto Color (Tocco magico/Colore automatico) Attivare/disattivare le regolazioni delle scansioni Magic Touch (Tocco magico) e Auto Color (Colore automatico).

Magic Touch (Tocco magico) è una potente tecnologia di rimozione polvere e graffi che elimina la necessità di apprendere le tecniche di software complessi e noiosi. Essendo basato su hardware, funziona perfettamente con il processo di scansione per garantire i migliori risultati possibili quando si trasferiscono le immagini sul computer. Polvere, graffi e altri difetti vengono intelligentemente individuati ed eliminati, ripristinando la bellezza originale dell'immagine. La scansione con Magic Touch (Tocco magico) richiede tempi di scansione più elevati. La funzione è disattivata per impostazione predefinita.18 ITALIANO Auto Color (Colore automatico) rende più intuitivo il processo di scansione per semplificare il flusso di lavoro e ottenere i migliori risultati. La tecnologia proprietaria di miglioramento del colore viene applicata alle immagini digitalizzate per fornire la regolazione del colore più accurata, producendo immagini più vivaci con luminosità, contrasto e saturazione ottimali.

FASE 6 – Scansione Scan (Scansione) - Scan (Scansione) - Scan Current Frame (Scansione fotogramma attuale)

Inizia la scansione per l'elaborazione del file.

Tutte le immagini digitalizzate vengono salvate nel percorso della impostato in precedenza. I percorsi predefiniti sono: Windows: C:\Users (Utenti)\[YOUR NAME] (NOME)\Documents (Documenti); MAC: Mac HD (HD Mac)\Users (Utenti)\[YOUR NAME] (Nome)\Pictures (Foto)\Cyberview Images (Immagini Cyberview), FASE 7 – Uscita Selezionare “Scan (Scansione) > Exit (Esci)” per chiudere il driver. È possibile aprire/modificare i file immagine digitalizzati con qualsiasi software di editing immagine.

NOTA: Se si utilizza l'editor di immagini in dotazione, per una guida di questa applicazione, consultare Help (?) nell'applicazione o cercare il DVD in dotazione per la documentazione della guida.

INTERFACCIA UTENTE20 ITALIANO L'interfaccia utente di CyberView X 5 presenta quattro componenti principali:

I. Area finestra principale [finestre fisse]

II. Area finestra di anteprima [finestre fisse]

III. Area di impostazione scansione [finestre mobili]

I. Area finestra principale

Comandi del menu - Scan (Scansione) Prescan (Prescansione) - Prescan Current Frame (Esegui prescansione fotogramma attuale): Prescansione della diapositiva attuale. Scan (Scansione) - Scan Current Frame (Scansione fotogramma attuale) > Eseguire la scansione della diapositiva attuale.

Comandi del menu - Anteprima Funzioni Zoom, Rotate (Ruota) e Flip (Capovolgi) Revert (Ripristina) Consente di eliminare tutte le modifiche e ripristinare lo stato originale dell'immagine. Preferenze - Vedere Scan Setting (Impostazione scansione) (vedere pag. 13) Exit (Esci) Chiude l'interfaccia utente di CyberView X5. Quando viene visualizzato il messaggio a comparsa “Quit the application prompts to save documents?“ (Uscire dai prompt dell'applicazione per salvare i documenti?), fare clic su “Yes“ (Sì) per salvare, “No“ per ignorare le impostazioni attuali o “Cancel“ (Annulla) per tornare a Cyber View X.

ITALIANO Comandi del menu - Image Adjustment (Regolazione immagine) a. Image Adjustment (Regolazione immagine)

1. Variations (Variazioni): Genera diverse visualizzazioni dell'immagine con le opzioni

per apportare modifiche alle luci, ai mezzitoni, ecc.22 ITALIANO

2. Color Balance (Bilanciamento colore)

Consente di regolare luminosità, contrasto, saturazione e colore (CMY o RGB) dell'immagine. Per riferimento vengono visualizzati i confronti tra prima e dopo la regolazione delle immagini.

Esempio: Se l’immagine in anteprima è troppo scura, è possibile utilizzare il cursore “Brightness” (Luminosità) della finestra “Color Balance” (Bilanciamento colore) per regolare l’immagine. Selezionando il cursore al centro e spostandolo a destra la visualizzazione "After" (Dopo) diventa più luminosa. Selezionare “OK” per accettare le modifiche che verranno inviate all'hardware di scansione. È possibile utilizzare questa opzione anche per regolare ciascuna delle funzioni di “Color Balance” (Bilanciamento colore) relative a contrasto, saturazione e gamme specifiche di colore: ciano, magenta e giallo.

Regola le impostazioni dell'immagine spostando le impostazioni di Curves and Levels (Curve e livelli). Per riferimento vengono visualizzati i confronti tra prima e dopo la regolazione.

Esempio: Se l’immagine in anteprima è troppo scura, è possibile effettuare le regolazioni con il cursore di input della finestra Curves and Levels (Curve e livelli) per correggere l’immagine. Selezionando il cursore grigio al centro e spostandolo a sinistra la visualizzazione "After" (Dopo) diventa più luminosa. Una volta regolata l'immagine, selezionare “OK” per inviare le modifiche all'hardware di scansione. Lo stesso metodo può essere utilizzato anche per regolare ciascun canale di colore in modo indipendente mediante il menu a discesa del canale “RGB = All colors” ("RGB = Tutti i Colori”); R = Rosso, G = Verde e B = Blu.24 ITALIANO Cyb Comandi del menu - Window (Finestre)

1. Exposure Setting (Impostazione di esposizione): Per regolare i tempi di esposizione (R, G,

Update (Aggiorna):Firmware: Aggiorna la versione del firmware e seleziona il percorso di salvataggio del file del firmware (i file possono essere scaricati dal nostro sito web).

About (Informazioni):Visualizza le informazioni di sistema (tra cui sistema operativo e CPU) e le informazioni sul prodotto (tra cui nome del prodotto, nome del modello, versione hardware, versione firmware, versione software e informazioni sul dispositivo quali interfaccia e risoluzione ottica). Diagramma barra delle funzioni Selezionare il tipo di pellicola e la marca dalla barra degli strumenti:

Positive (Positivo) Negative (Negativo), (conosciuto anche come diapositiva) B&W (Bianco e nero)

II. Area finestra di anteprima [finestre fisse]

Prescansione: Prescansione della pellicola attuale; premere il tasto a discesa per altre opzioni. Scansione: Scansione della pellicola; premere il tasto a discesa per altre opzioni. Regolazione immagine: Premere il tasto a discesa per altre opzioni.

Visualizza l'anteprima dell'immagine sottoposta a prescansione. È possibile selezionare l'unità di misura “in“-“cm“-“px“ facendo clic nell'angolo superiore sinistro.

Diagramma barra degli strumenti Selezione area di scansione: È possibile effettuare più di una selezione per volta. Ingrandimento:Consente di ingrandire l'immagine in cui si trova attualmente il cursore. L'immagine viene ingrandita ad ogni clic finché non si raggiunge il multiplo massimo (1000%).

Riduzione: Consente di ridurre le dimensioni dell'immagine visualizzata facendo clic sul cursore di riduzione nell'area desiderata. L'immagine si riduce della metà ad ogni clic finché non si raggiunge il multiplo minimo (25%). Rotazione di 90° a sinistra: Consente di ruotare l'immagine di 90 gradi in senso antiorario. Rotazione di 90° a destra: Consente di ruotare l'immagine di 90 gradi in senso orario. Capovolgimento orizzontale: Consente di capovolgere l'immagine di 180 gradi in orizzontale. Capovolgimento verticale: Consente di capovolgere l'immagine di 180 gradi in verticale. Ripristino: Consente di eliminare tutte le modifiche e ripristinare lo stato originale dell'immagine nelle finestre di anteprima.26 ITALIANO Riga di stato Nell'angolo inferiore sinistro, vengono visualizzati il livello di colore (RGB: rosso, verde, blu) e le coordinate della posizione [ad esempio: I]. Scala di zoom, posizione del caricatore per la diapositiva attuale e quantità di aree selezionate per la scansione (2 o più indica varie aree di scansione in una diapositiva [ad esempio: II].

III. Area di impostazione scansione [finestre mobili]

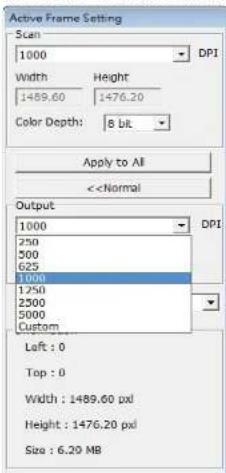

Modalità Normal (Normale) [ad esempio: I] consente di inserire i parametri di base per la scansione (tra cui risoluzione scansione, dimensioni pellicola, profondità colore). Modalità Advanced (Avanzate) [ad esempio: II] consente di inserire i parametri di uscita scansione, risoluzione scansione e profondità colore.

SUPPORTO TECNICO CyberView Per informazioni sullo scanner di pellicole e il driver CyberView, visitare il sito www.reflecta.de. Software di applicazione integrato Consultare la funzione HELP sulla barra dei menu dell'applicazione o visitare il sito dell’azienda produttrice. **Questo Manuale dell’utente è presente anche sul CD in dotazione.2 NEDERLANDS CyberView X5SF Gebruikersha ndleiding NEDERLANDS
