Tipo di prodotto	Scanner per film 8 mm e Super 8
Marca	Reflecta
Modello	Normal 8
Dimensioni (L x l x A)	269 x 166 x 114 mm
Peso	1410 g
Alimentazione	12 V CC (alimentatore incluso)
Sensore immagine	CMOS 3,53 megapixel (2304 x 1536)
Schermo	TFT a colori 2,4 pollici
Risoluzione video	1440 x 1080P
Velocità di scansione	20 fotogrammi al secondo
Formato file	MP4
Memoria esterna	Scheda SD/SDHC fino a 32 GB (non inclusa)
Interfaccia	USB 2.0
Uscita TV	NTSC/PAL (cavo TV incluso)
Lingue menu	Inglese, francese, spagnolo, tedesco, italiano
Tipi di film compatibili	8 mm e Super 8 (bobine 3" o 5")
Funzioni principali	Scansione, riproduzione, riavvolgimento, regolazione esposizione, nitidezza, allineamento immagine
Contenuto della confezione	Scanner, alimentatore, cavo USB, cavo TV, bobina 5", adattatore per bobina, panno per pulizia, manuale
Utilizzo	Solo uso privato
Manutenzione	Pulire il piano luminoso con il panno incluso

Domande frequenti - Normal 8 Reflecta

Come installare il film nello scanner?

Aprire lo sportello a ribalta, inserire la bobina sul supporto sinistro (usare l'adattatore se il foro della bobina è di 8 mm), posizionare una bobina vuota sul braccio destro, quindi far scorrere il film seguendo lo schema sul frontale e fissare le perforazioni sotto le due linguette bianche. Chiudere lo sportello.

Quali tipi di schede di memoria sono compatibili?

L'apparecchio accetta schede SD/SDHC con capacità massima di 32 GB. Le schede micro SD con adattatore o SDXC da 64 GB non sono compatibili. Assicurarsi che la scheda sia sbloccata (linguetta bianca in posizione anteriore).

Perché lo schermo mostra 'Card error'?

Questo messaggio appare se la scheda di memoria non è compatibile (ad esempio una scheda SDXC) o se è inserita male. Verificare che la scheda sia una SD/SDHC di max. 32 GB, sbloccata e ben inserita fino al clic.

Come regolare l'esposizione?

Nel menu, selezionare 'Esposizione' e utilizzare i tasti 'Su/Giù' per regolare il valore da -2.0 a +2.0. Il valore predefinito è 0.0. I valori negativi scuriscono l'immagine, quelli positivi la schiariscono.

Posso visualizzare i video su un televisore?

Sì, collegare il cavo TV incluso (giallo) tra l'uscita TV dello scanner e l'ingresso video del televisore. Impostare il televisore sulla modalità AV. Lo schermo LCD dello scanner si oscura e l'immagine viene visualizzata sul TV.

Come pulire l'apparecchio?

Utilizzare il panno incluso per pulire delicatamente il piano luminoso (aprire prima lo sportello del film). Per il film, utilizzare un panno che non lascia pelucchi o un detergente antistatico prima della scansione.

Quali formati di file vengono prodotti?

Lo scanner registra i film scansionati in formato MP4 con risoluzione 1440 x 1080P a 20 fotogrammi al secondo. I file sono memorizzati nella cartella 'FilmScanner/MOVIE' della scheda SD.

Quanto tempo occorre per scansionare un film da 50 piedi?

Un film da 50 piedi (circa 15 metri) richiede circa 30 minuti di registrazione e occupa circa 125 MB di spazio sulla scheda di memoria.

Cosa fare se il film è danneggiato?

Se il film è tagliato, forato, mal giuntato o piegato, può danneggiare l'apparecchio. Prima della scansione, controllare e riparare il film se possibile. I film in cattive condizioni possono causare video di scarsa qualità o bloccare l'apparecchio.

L'apparecchio funziona senza computer?

Sì, lo scanner è autonomo: non necessita di computer, software o driver. Scansiona direttamente sulla scheda SD. È possibile trasferire i file su un computer tramite USB.

MANUALE UTENTE Normal 8 Reflecta

Contenuto della confezione 2

Tipodi pellicola 2

Funzione dei pulsanti 2

Operazioni preliminari 3

Preparazione della pellicola 3

1. Collegamento del cavo di alimentazione 3
2. Inserimento della scheda di memoria SD/SDHC (Max. 32 GB)......... 3
3. Accensione/spegnimento dello scanner per pellicole 4
4. Pulizia del ravolo luminoso 4
5. Montaggio delle bobine e della pellicola 4
6. Scelte del menu 5

Registrazione 6
Riproduzione 6
Riavolgimento 7
Esposizione 7
Nitidezza 8
USB 8
Regola la cornice. 8
Lingua 8
Formattazione 8

Collegamento a una TV 9

Specifiche 9

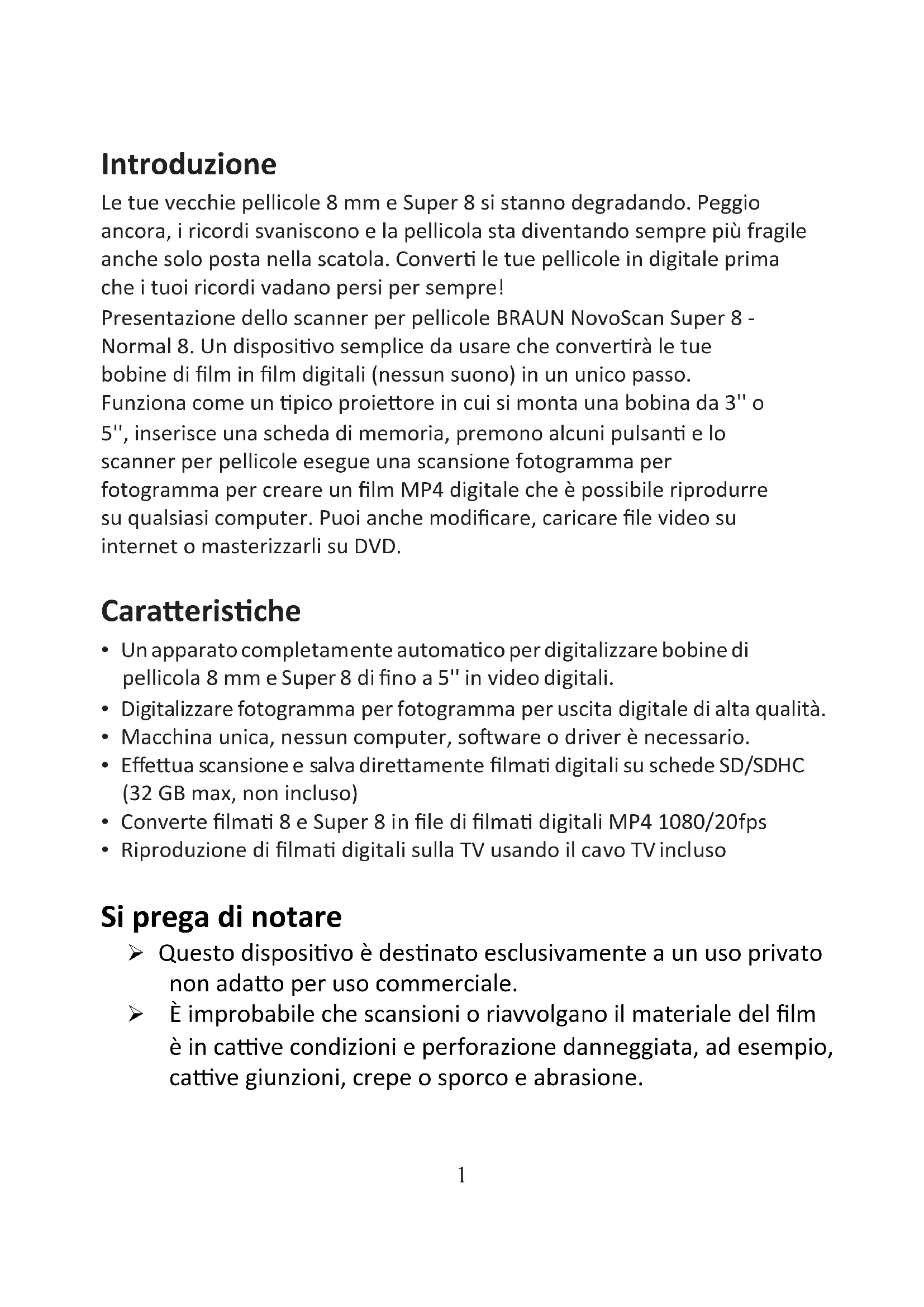

Introduzione

Le tue vecchie pellicole 8 mm e Super 8 si stanno degradando. Peggio ancora, i ricordi svaniscono e la pellicola sta divertando sempre più fragile ancche solo posta nella scatola. Converti le tue pellicole in digitale prima che i loro ricordi vadano persi per sempre!

Presentazione dello scanner per pellicole BRAUN NovoScan Super 8 - Normal 8. Un dispositivo semplice da usare che convertirà le tue bobine di film in film digitali (nessun suono) in un unico passo. Funzione come un tipico proiettre in cui si monta una bobina da 3'' o 5'' , inserisce una scheda di memoria, premono alcuni pulsanti e lo scanner per pellicole esegue una scansione fotogramma per fotogramma per create un film MP4 digitale che è possibile riproduire su qualsiasi computer. Puoìanche modificare, caricare file video su internet o masterizzarli su DVD.

Caratteristiche

• Un apparato completeness automatico per digitalizzare bobine di pellicola 8 mm e Super 8 di fino a 5'' in video digitali.
• Digitalizzare fotogramma per fotogramma per uscita digitale di alta qualità.
• Macchina unica, nessun computer, software o driver è necessario.
• Effettua scansione e salva direttamente filmati digitali su schede SD/SDHC (32 GB max, non incluso)
• Converte filmati 8 e Super 8 in file di filmati digitali MP4 1080/20fps
• Riproduzione di filmati digitali sulla TV usando il cavo TV incluso

Si prega di notare

Questo dispositivo è destinato esclusivamente a un uso privato non adatto per uso commerciale.
E improbabile che scansioni o riavvolgano il materiale del film è in cattive condizioni e perforazione danneggiata, ad esempio, cattive giunzioni, crepe o sporco e abrasione.

Contenuto della confezione

1. Scanner per pellicole (x 1)
2. Alimentatore (x 1)
3. Cavo USB (x 1)
4. Cavo TV-OUT (x 1)
5. Bobina da 5'' (x 1)
6. Adattatore bobina (x 2)
7. Panno(x1)
8. Manuale d'uso (x 1)

Adattatore bobina Diametro interno 8 mm, esterno 13mm

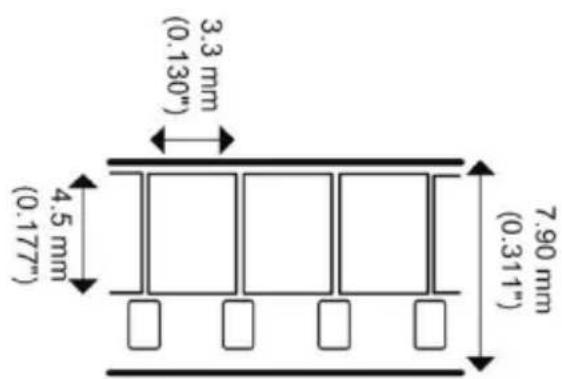

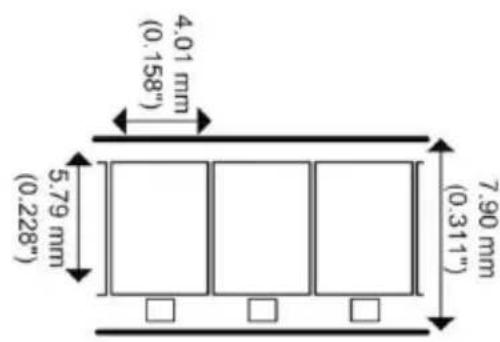

Tipodi pellicola

8 mm Super 8

Funzione dei pulsanti

1. Pulsante di accensione: per accendere o spegnere.
2. Pulsanti freccia Up o Down: per selezionare un elemento del menu sul display LCD.
3. Pulsante Enter/Start/Stop: per avviare/arrestare l'elemento selezionato.
4. Pulsante Menu: per tornare alla selezione del Menu; premere due volte per accedere alla modalità Menu o modalità di registrazione.

Operazioni preliminari

Preparazione della pellicola

Se la pellicola non è in buone condizioni (ad es. se è rota, danneggiata con fori perforati, non allineata, sovrapposta, piegata, giunta, incollata o spessa), verificare e risolvere il problema prima. Altrimenti si può danneggiare o inceppare lo scanner o produrre video di scarsa qualità. Prima della registrazione, è Buona norma usare un panno che non lasci residui e/o detergente per pellicola antistatico per rimuovere le particelle di sporco.

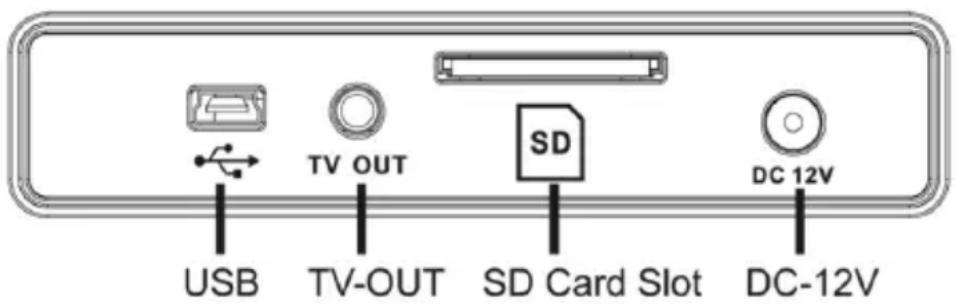

1. Collegamento del cavo di alimentazione

Collegare l'alimentatore CC 12V incluso.

2. Inserimento della Scheduled memoria SD (max.32 GB)

Inserire la schedà di memoria SD/SDHC prima di accendere lo scanner per pellicole.

• L'utilizzo di una scheda MicroSD con un adattatore o scheda SDXC (64 GB), che non è compatible con lo scanner per pellicole farà apparire sullo schermo il messaggio "Card error". Lo scanner per pellicole può utilizzato una schedà di memoria SD/SDHC sono a una capacité massima di 32 GB.
• Assicurarsi che la scheda SD/SDHC via sbloccata (linguetta bianca in posizione avanzata).
• Inserire e premere la scheda SD/SDHC in avanti fino a quando non si sente un clic. Inserimento improprio cui danneggiare illettore di schede o la scheda SD/SDHC, che non è coperta da garanzia.

3. Accensione/spegnimento dello scanner per pellicole

Premere il pulsante di accensione per accendere/spegnere lo scanner per pellicole.

4. Pulizia del ravolo luminoso

Premere la linguetta dello sportello della pellicola di sinistra per aprire lo sportello. Per la pulizia del ravolo luminoso utilizzare con molta delicatezza il panno fornito.

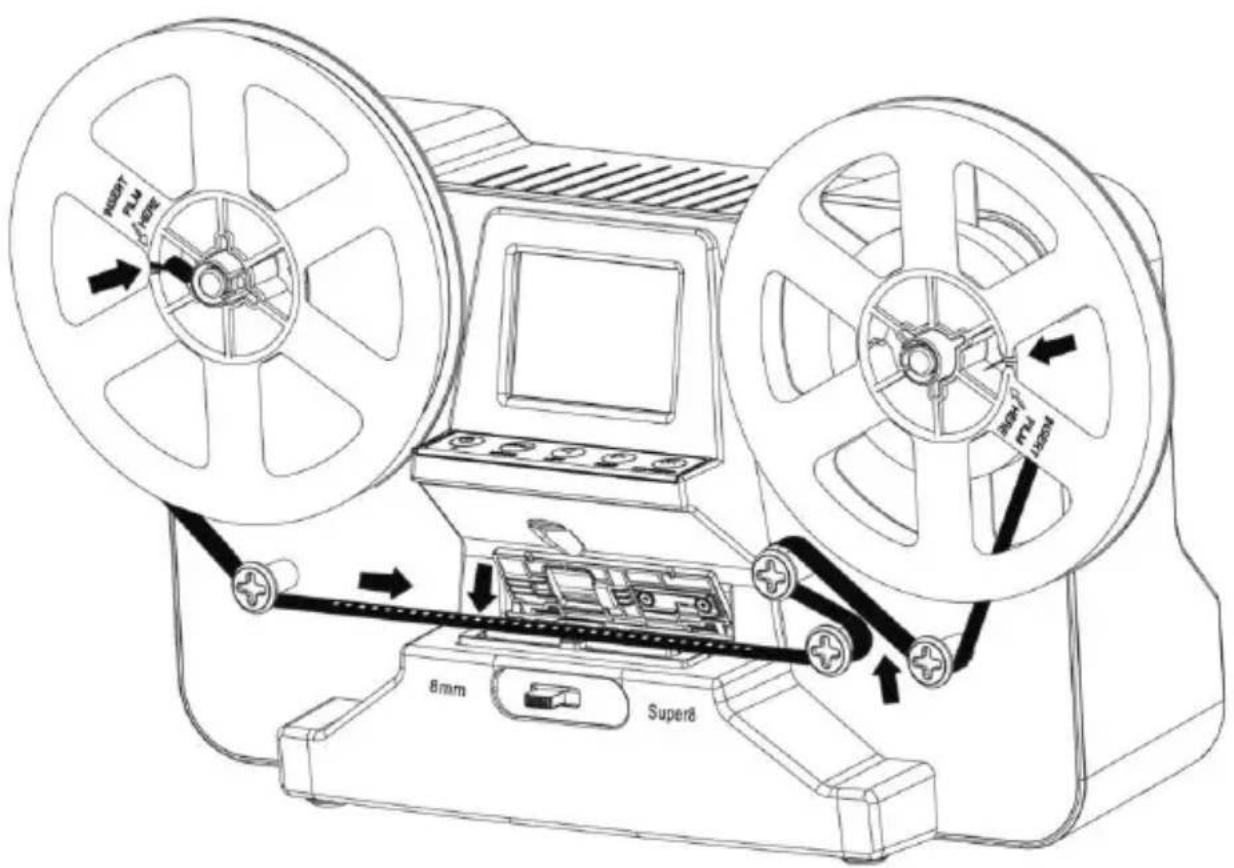

5. Montaggio delle bobine e della pellicola

a. Se la bobina della pellicola ha un foro di montaggio (piccolo) da 8 mm, montare la bobina direttamente sull'albero, altrimenti utilizzato l'adattatore per bobina.
b. Montare la bobina da 5" inclusa sull'albero destro.

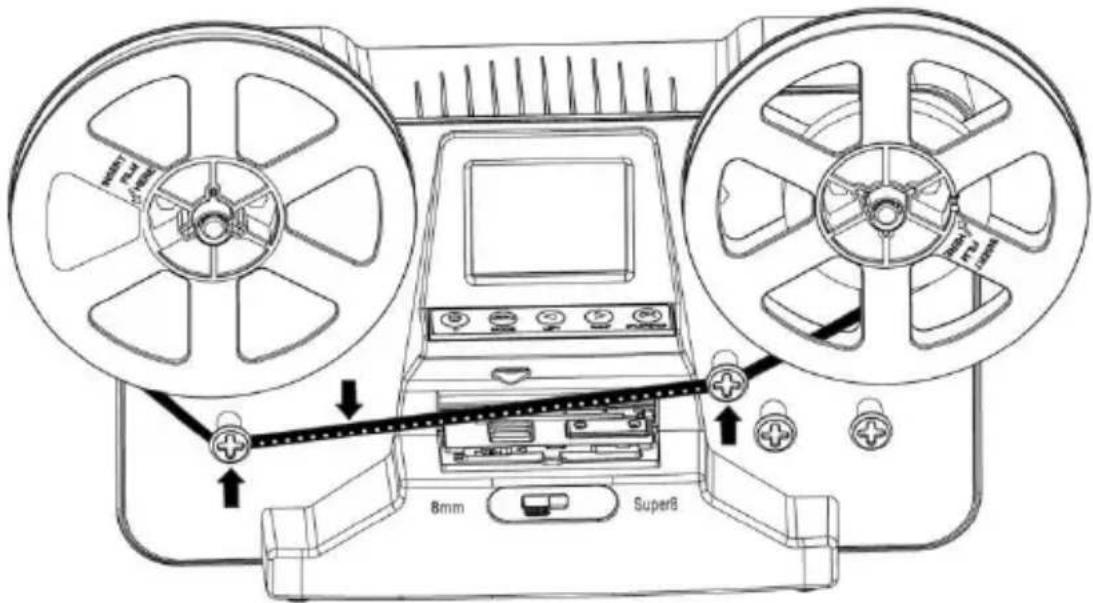

c. Seguire il diagramma di inserimento della bobina stampato sullo scanner per pellicole per inserire la pellicola.

d. Premere per aprire lo sportello, porre i fori perforati della pellicola sulla parte superiore, ma sotto le due linguette bianche.

due linguette bianche

e. Chiudere lo sportello della pellicola dopo che la pellicola è stata posizionata in modo corretto.

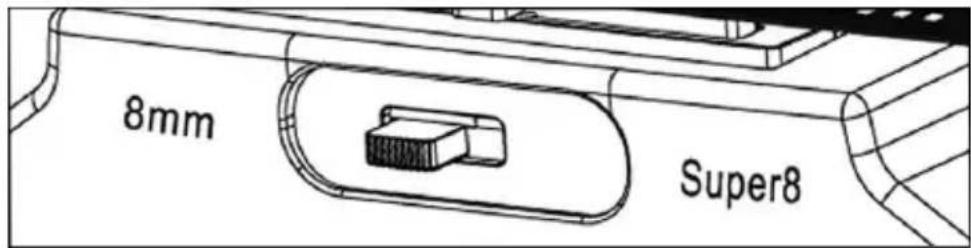

f. Selezionare il tipo di pellicola premendo la leva del tipo di pellicola a sinistra o a destra.

6. Scelte del menu

Utilizzare i pulsanti freccia Up e Down per evidenziare la scelta del Menu e premere Enter.

1. Portare la leva di selezione della pellicola a sinistra (8 mm) o a destra (Super 8) per selezionare il tipo di pellicola, quando premere il pulsante Enter/Start.
2. Premere il pulsante Enter/Start per avviare la registrazione. Durante la registrazione, un punto rosso nell'angolo in alto a sinistra lampeggia.
3. Lo scanner per pellicole arresterà la registrazione 2 secondi dopo che l'utente preme il pulsante Enter/Stop.

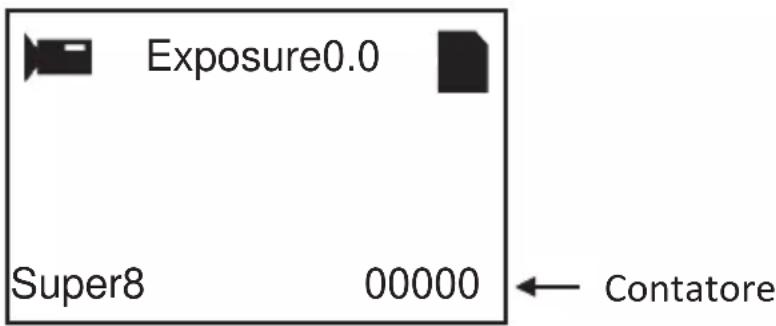

4. Il contatore nell'angolo in basso a destra conta le immagini dei filmati registrati.

Nota:

Sono disponibili regolazioni per Esposizione, Nitidezza, Regolazione fotogramma, effettuare le regolazioni prima di iniziare la registrazione.

Tipodi pellicola

Riproroduzione

1.Premere il pulsante Menu, evidenziate la selezione Riproduzione, quando premere Enter.
2. Premere il pulsante freccia Up/Down per selezionare il file da riproduire, quando premere Enter/Start.
3. Premere Enter/Stop perMETTERE in pausa la riproduzione.
4. Premere una volta il pulsante Menu per accedere alla modalità Modifica. Evidenziare Return (per tornare alla riproduzione) o Delete (per eliminare il file corrente).
5. Premere due volte il pulsante Menu per tornare indioso alla modalità Registrazione o al menu pricipale.

Note: Computer Mac creeranno e aggiungeranno file alla schedà di memoria SD/SDHC agli volta che l'utente riproduce i file di filmato MP4 registrati sul Mac. I file MP4 nascosti o modificati salvati sulla schedà di memoria SD/SDHC non possono essere riprodotto sullo scanner per pellicole. Un messaggio "No File" apparirà sul display.

Riavolgimento

1. Aprire lo sportello e rimuovere la pellicola, quando chiudere lo sportello.
2. Scambiare le bobine. Porre una bobina vuota sull'albero destro e porre i fori di perforazione della pellicola all'esterno.
3. Seguire le istruzioni sullo schermo.
4. Premere il pulsante Enter o Start/Stop per il processo di riavvolgimento.

Esposizione

1. L'intervallo di esposizione è da 2,0 a -2,0.
2. Premere Up/Down per modificare il valore e premere Enter per completare la modifica.
3. L'impostazione predefinita è 0,0. Valori negativi forniscono un effetto più scuro e un'esposizione di 2,0 da un risultato più luminoso.
4. Regolare l'esposizione necessaria prima della registrazione.

Nitidezza

1. L'intervallo di nitidezza è da Bassa ad Alta. L'impostazione predefinita è Media.
2. Premere Up/Down per modificare il valore e premere Enter per completare la modifica.
3. Regolare la nitidezza necessaria prima della registrazione.

USB

Collegare il cavo USB incluso per caricare i file MP4 registrati. La schedà di memoria SD/SDHC è letta come un'unità esterna, chiamata unità NO_NAME I file MP4 salvati si trovano sotto la directory di FilmScanner/MOVIE.

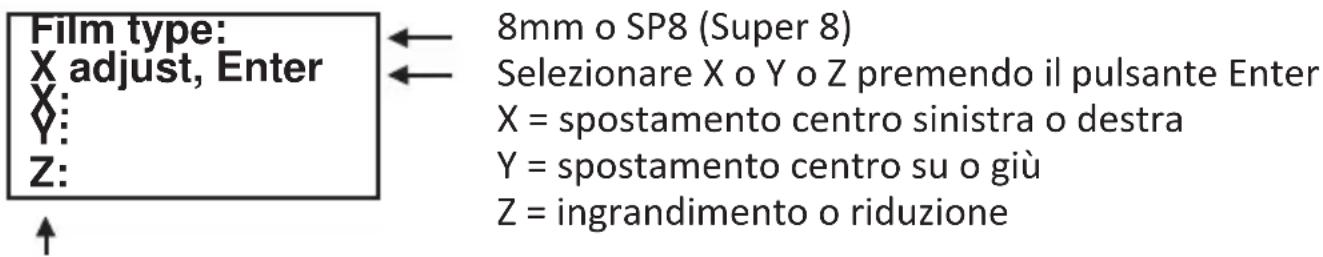

Regola la cornice

È possibile effettuare regolazioni per il registrar filmato (il centro della pellicola X e Y). Deve essere regolato prima della registrazione se l'impostazione predefinita è off.

Regolare i valori X, Y, Z premendo i pulsanti Up o Down

Lingua

Inglese, Francese, Spagnolo, Tedesco e Italiano sono disponibili sullo scanner per pellicole.

Formattazione

Evidenziare Yes o No per cancellare tutti i file sulla scheda di memoria SD/SDHC inserita.

Collegamento a una TV

É possibile utilizzare lo schermo della propria TV come schermo predefinito.

1 Accendere lo scanner per pellicole e la TV.
2. Impostare l'ingresso TV sulla modalità AV (oTV, TV).
3. Collegare la porta "TV OUT" dello scanner per pellicole alla porta Video-In della propria TV (gialla) con il cavo TV-Out incluso.
4. Lo schermo LCD sullo scanner per pellicole diventerà scuro e il display sare acceso sulla propria TV.

Specifiche

Sensore delle immagini: sensore 3,53 Megapixel (2304H x 1536V) 1/3" CMOS

Schemo: LCD a colori 2,4" TFT

Controllo dell'esposizione: Auto/Manuale (da -2,0 a 2,0)

Risoluzione: 1440 x 1080p

Velocità fotogramma riproduzione: 20 fotogrammi al secondo

Tipodi pellicola: Pellicola 8 mm e Super 8 in bobina da 3'' o 5''

Formato file: MP4

Memoria esterna: Scheda di memoria SD/SDHC fino a 32 GB (Max.)*

Alimentazione: CC 12V

Interfaccia: USB 2.0

Dimensioni (L/L/A): 269 x 166 x 114 mm/10,6 x 6,5 x 4,5 pollici

Peso: 1410g / 3,1 lb

Nota:

*Ogni film da 50 ft richiede circa 125 MB di memoria e circa 30 minuti di registrazione.
