Normal 8 - Scanner Reflecta - Kostenlose Bedienungsanleitung

Produkttyp	8-mm- und Super-8-Filmscanner
Marke	Reflecta
Modell	Normal 8
Abmessungen (L x B x H)	269 x 166 x 114 mm
Gewicht	1410 g
Stromversorgung	12 V DC (Netzadapter enthalten)
Bildsensor	CMOS 3,53 Megapixel (2304 x 1536)
Bildschirm	TFT-Farbbildschirm 2,4 Zoll
Videoauflösung	1440 x 1080P
Scangeschwindigkeit	20 Bilder pro Sekunde
Dateiformat	MP4
Externer Speicher	SD/SDHC-Karte bis 32 GB (nicht im Lieferumfang)
Schnittstelle	USB 2.0
TV-Ausgang	NTSC/PAL (TV-Kabel enthalten)
Menüsprachen	Englisch, Französisch, Spanisch, Deutsch, Italienisch
Kompatible Filmtypen	8 mm und Super 8 (3"- oder 5"-Spulen)
Hauptfunktionen	Scannen, Wiedergabe, Rücklauf, Belichtungseinstellung, Schärfe, Bildausrichtung
Packungsinhalt	Scanner, Netzadapter, USB-Kabel, TV-Kabel, 5"-Spule, Spulenadapter, Reinigungstuch, Handbuch
Verwendung	Nur für den privaten Gebrauch
Wartung	Reinigen Sie die Lichtplatte mit dem mitgelieferten Tuch

Häufig gestellte Fragen - Normal 8 Reflecta

Wie lege ich den Film in den Scanner ein?

Öffnen Sie die Klapptür, legen Sie die Spule auf die linke Halterung (verwenden Sie den Adapter, wenn das Spulenloch 8 mm beträgt), legen Sie eine leere Spule auf den rechten Arm, führen Sie dann den Film gemäß der Skizze auf der Vorderseite und befestigen Sie die Perforationen unter den beiden weißen Laschen. Schließen Sie die Tür.

Welche Speicherkartentypen sind kompatibel?

Das Gerät akzeptiert SD/SDHC-Karten mit einer maximalen Kapazität von 32 GB. Micro-SD-Karten mit Adapter oder SDXC-Karten mit 64 GB sind nicht kompatibel. Stellen Sie sicher, dass die Karte entsperrt ist (weiße Lasche in vorderer Position).

Warum zeigt das Display 'Card Error' an?

Diese Meldung erscheint, wenn die Speicherkarte nicht kompatibel ist (z.B. eine SDXC-Karte) oder falsch eingelegt wurde. Überprüfen Sie, ob die Karte eine SD/SDHC mit max. 32 GB ist, entsperrt und bis zum Einrasten eingeschoben.

Wie stelle ich die Belichtung ein?

Wählen Sie im Menü 'Belichtung' und verwenden Sie die Tasten 'Up/Down', um den Wert von -2,0 bis +2,0 einzustellen. Der Standardwert ist 0,0. Negative Werte verdunkeln das Bild, positive Werte hellen es auf.

Kann ich die Videos auf einem Fernseher ansehen?

Ja, schließen Sie das mitgelieferte TV-Kabel (gelb) zwischen dem TV-Ausgang des Scanners und dem Videoeingang des Fernsehers an. Stellen Sie den Fernseher auf den AV-Modus. Der LCD-Bildschirm des Scanners wird dunkler und das Bild wird auf dem TV angezeigt.

Wie reinige ich das Gerät?

Verwenden Sie das mitgelieferte Tuch, um die Lichtplatte vorsichtig zu reinigen (öffnen Sie zuerst die Filmklappe). Für den Film verwenden Sie ein fusselfreies Tuch oder ein antistatisches Reinigungsmittel vor dem Scannen.

Welche Dateiformate werden erzeugt?

Der Scanner speichert die gescannten Filme im Format MP4 mit einer Auflösung von 1440 x 1080P bei 20 Bildern pro Sekunde. Die Dateien werden im Ordner 'FilmScanner/MOVIE' auf der SD-Karte gespeichert.

Wie lange dauert das Scannen eines 50-Fuß-Films?

Ein 50-Fuß-Film (ca. 15 Meter) benötigt etwa 30 Minuten Aufnahmezeit und belegt etwa 125 MB Speicherplatz auf der Speicherkarte.

Was tun, wenn der Film beschädigt ist?

Wenn der Film geschnitten, durchlöchert, schlecht gespleißt oder geknickt ist, kann er das Gerät beschädigen. Überprüfen und reparieren Sie den Film vor dem Scannen, wenn möglich. Beschädigte Filme können zu Videos schlechter Qualität führen oder das Gerät blockieren.

Funktioniert das Gerät ohne Computer?

Ja, der Scanner ist autark: Er benötigt weder Computer noch Software noch Treiber. Er scannt direkt auf die SD-Karte. Sie können die Dateien dann über USB auf einen Computer übertragen.

BEDIENUNGSANLEITUNG Normal 8 Reflecta

Vorbereitung des Films 3

1. Anschließlich des Netzkabels 3
2. Einsetzen der SD/SDHC-Speicherkarte (max. 32 GB). 3
3. Ein-/Ausschalten des Film-Scanners 4
4. Reinigen des Lichttisches 4
5. Montieren der Spulen und这部电影 4
6. Menuauswahl 5

Aufnahme 6
Wiedergabe 6
Zurückspulen 7
Belichtung 7
Scharfe 8
USB 8
Bildausschnitt 8
Sprache 8
Formatieren 8

Anschluss an ein Fernsehgerät 9

Spezifikationen 9

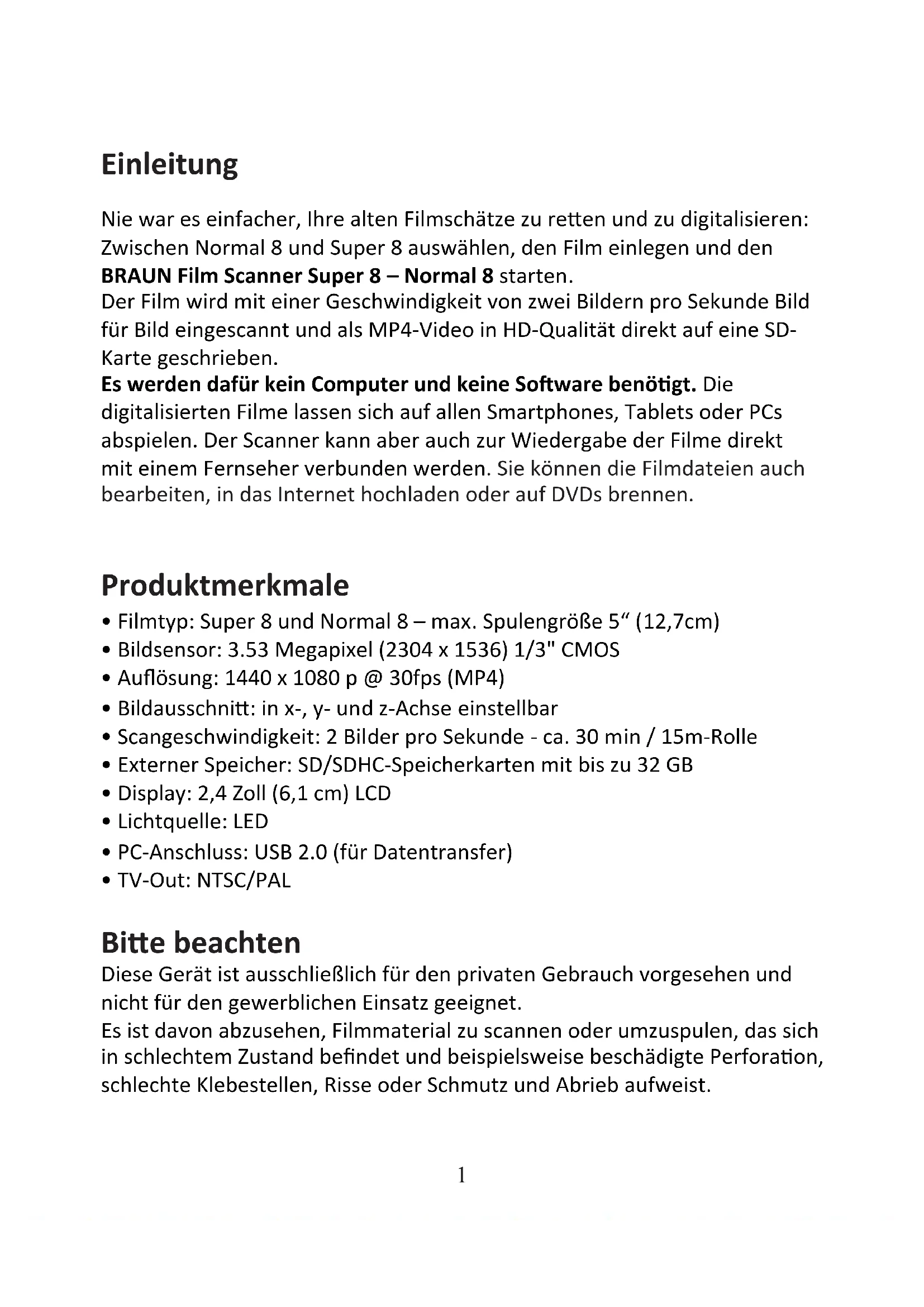

Einleitung

Nie war es einfacher, ihre alten Filmschätze zu retten und zu digitalisieren:

Zwischen Normal 8 und Super 8 auswahlen, den Film einlagen und den

BRAUN Film Scanner Super 8 - Normal 8 starten.

Der Film wird mit einer Geschwindigkeit von zwei Bildern pro Sekunde Bild für Bild eingescannot und als MP4-Video in HD-Qualität direkt auf eine SD-Karte geschrieben.

Es werden damit kein Computer und keine Software benötigt. Die

digitalisierten这部电影 lassen sich auf allen Smartphones, Tablets oder PCs abspielen. Der Scanner kann aber auch zur Wiedergabe der Arbeit direkt mit einem Fernseher verbunden werden. Sie können die Filmdateien auch bearbeiten, in das Internet hochlagen oder auf DVDs brennen.

Produktmerkmale

• Filmtyp: Super 8 und Normal 8 - max. SpulengröBe 5'' (12,7cm)
• Bildsensor: 3.53 Megapixel (2304 x 1536) 1/3" CMOS
• Auflösung: 1440 x 1080 p @ 30fps (MP4)
• Bildausschnitt: in x-, y- und z-Achse einstellbar
• Scangeschwindigkeit: 2 Bilder pro Sekunde - ca. 30 min / 15m-Rolle
• Externer Speicher: SD/SDHC-Speicherkarten mit bis zu 32 GB
• Display: 2,4 Zoll (6,1 cm) LCD
• Lichtquelle: LED
• PC-Anschluss: USB 2.0 (für Datentransfer)
• TV-Out: NTSC/PAL

Bitte beachten

These Gerät ist ausschließlich für den privaten Gebrauch vorgesehen und nicht für den gewerblichen Einsatz geeignet.

Es ist davon abzusehen, Filmmaterial zu scannen oder umzuspulen, das sich in schlechtem Zustand befindet und beispelsweise beschädigte Perforation, schlechte Klebestellen, Risse oder Schmutz und Abrieb aufweist.

Lieferumfang

1. Film-Scanner (1x)
   2.Netzteil (1x)
2. USB-Kabel (1x)
3. TV-OUT-Kabel (1x)
4. 5" Filmspule mit 8 mm Durchmesseröffnung (1x)
5. Filmspulenadapter (2x)
6. Bürste (1x)
7. Bedienungsanleitung (1x)

DE

Spulenadapter 8 mm auf 13m

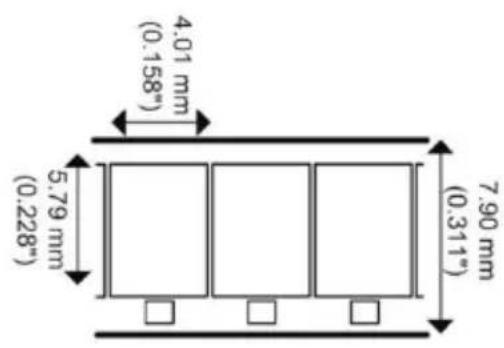

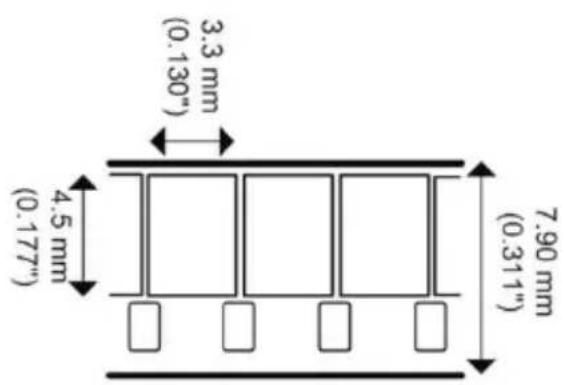

Filmtyp

8 mm Super 8

Tastenfunktionen

1. Netzschalter: Zum Ein-/Ausschalten. ()
2. Pfeiltasten Up oder Down: Zum Markieren von Menüpunkten auf der LCD-Anzeige.
3. Enter/Start/Stop-Taste: Zum Starten/Stoppen von markierten Punkten.
4. Menu-Taste: Zur Rückkehr zur Menüauswahl. Zweimal drücken, um zum Menümodus oder Aufnahme-Modus zu gehen.

Erste Schritte

Vorbereitung des Films

Wenn sich der Film in einem schlechten Zustand befindet (d. h. er ist gebrochen, zerrissen, mit Lächern perforiert, falsch ausgerichtet, mit Klebeband überzogen, verbogen, an den Kanten geknickt, klebrig oder dick), überprüfen Sieihn und beheben zuerst das Problem.

Vor der Aufzeichnung ist es sinnvoll, ein fusselfreies Tuch und/oder einen Antistatik-Filmreiniger zu verwenden, um Schmutzpartikel oder Rückstände zu entfern, um so zu verhindern, dass diese auf den aufgezeichneten Videos zu sehen sind.

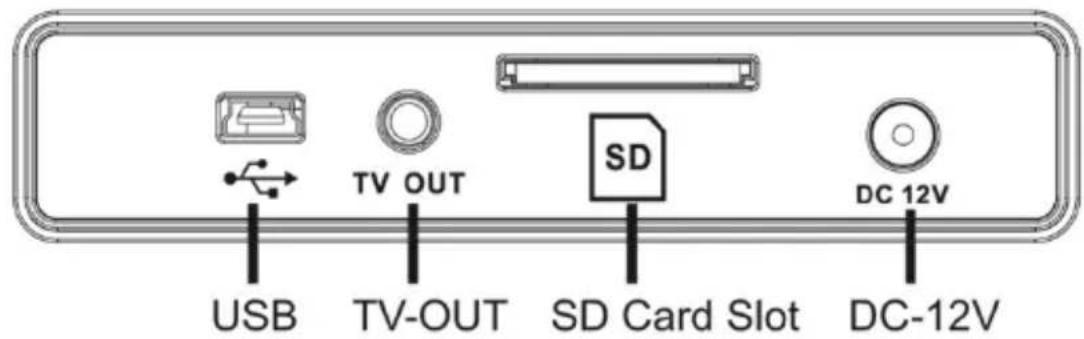

1. Anschlieben des Netzkabels

SchlieBen Sie das mitgelieferte 12 V DC-Netzteil an.

2. Einsetzen der SD/SDHC-Speicherkarte (max. 32 GB)

Setzen Sie eine SD/SDHC-Speicherkarte ein, bevor Sie den Film-Scanner einschalten.

Die Verwendung einer Micro-SD-Karte mit einem Adapter oder einer SDXC-Karte (64 GB), die nicht mit dem Film-Scanner kompatibel ist, führt dazu, dass auf dem Bildschirm die Meldung „Card error“ angezeigt wird. Der Film-Scanner kann nur eine SD/SDHC-Speicherkarte mit einer maximalen Kapazität von 32 GB aufnehmen.
- Stellen Sie sicher, dass die SD/SDHC-Karte entsperrt ist (weitere Lasche in der Vorwärts-Stellung).
- Setzen Sie die SD/SDHC-Karte ein und drücken sie in das Gerät, bis die Karte einrastet. Falsches Einsetzen kann zur Beschädigung des Kartenlesers oder der SD/SDHC-Karte führen. Dies ist nicht von der Gewährleistung abgedeckt.

3. Ein-/Ausschalten des Film-Scanners

Drücken Sie den Netzschalter, um den Scanner ein- oder auszuschalten.

DE

4. Reinigen des Lichttisches

Drücken Sie die Filmtürverriegelung nach links, um die Tur zu öffnen.
Verwenden Sie die mitgelieferte Bürste, um den Lichttisch vorsichtig zu reinigen.

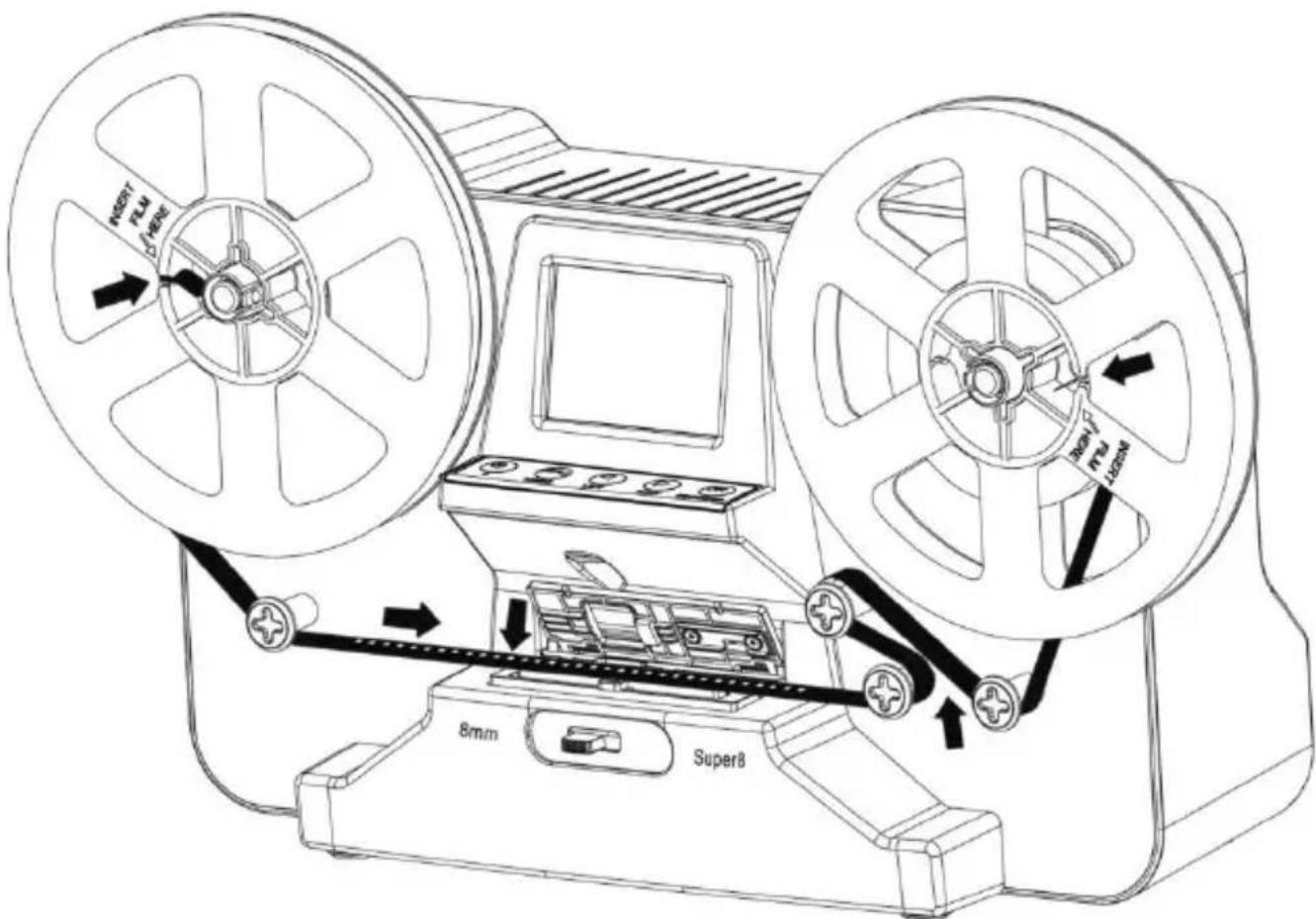

5. Montieren der Spulen und这部电影

Wenn ihre Filmspule eine 8 mm (kleine) Befestigungsoffnung hat, montieren Sie die Spule direkt auf der Welle. Ansonsten verwenden Sie die mitgelieferten Spulenadapter.

a. Setzen Sie die mitgelieferte 5-Zoll-Spule auf die rechte Welle. Für das Einsetzen des Films folgen Sieitte der Linie, welche auf dem Film-Scanner aufgedruckt ist.

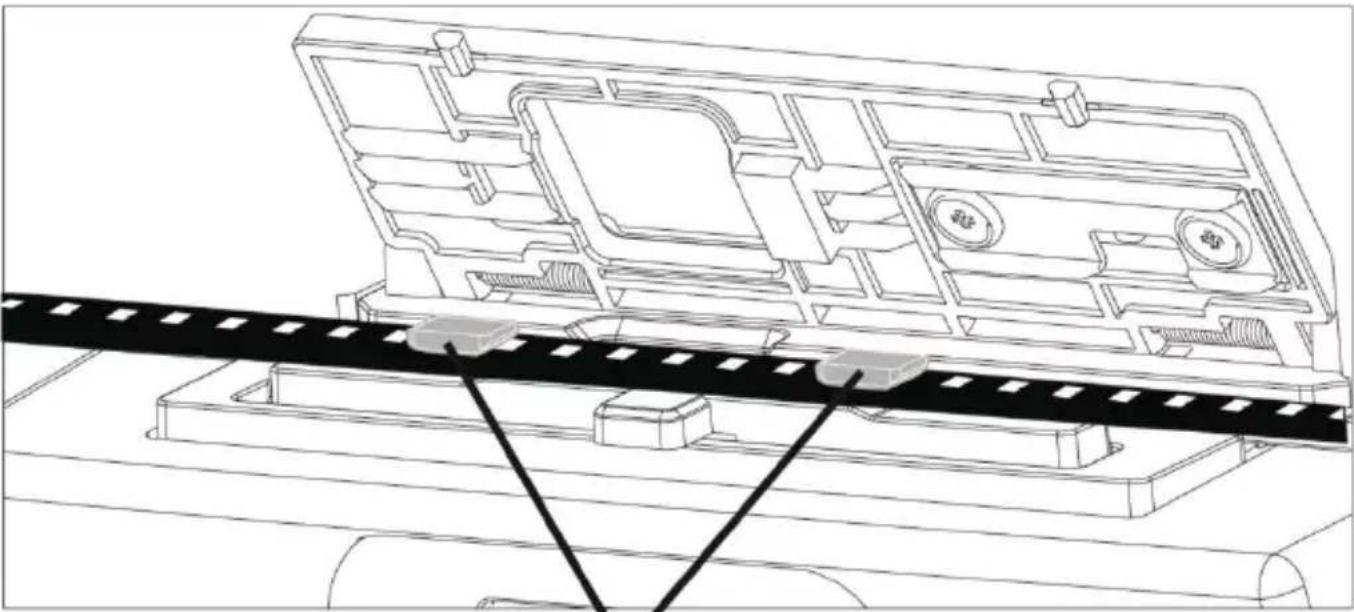

b. Öffnen Sie die Klapptür, setzen Sie den Film ein, sodass sich die Perforationiben,choduch unterdenweiBenLaschenbefindet.

weiße Laschen

c. Schließen Sie die Klapptür, nachdem der Film korrekt eingelegt wurde.

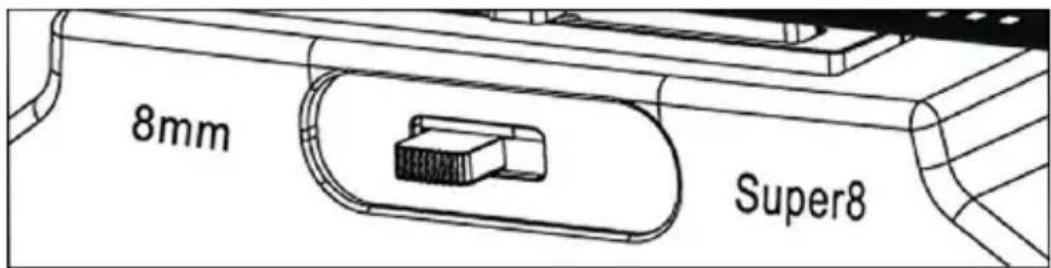

d. Wahlen Sie den Filmtyp aus, indem Sie den Schalter für die Filmauswahl entweder nach links oder rechtsdrücken.

6. Menuauswahl

Verwenden Sie die Pfeiltasten „Up“ oder „Down“, um die Menuauswahl zu markieren und drücken Sie dann Enter.

1. Site

2. Site

3. Site

4. Site

Aufnahme

1. Verschieben Sie den Film-Ausbahlschalter nach links (8 mm) oder rechts (Super 8), um den Filmtyp auszuwahlen und drücken Sie dann die Taste Enter/Start.
2. Drücken Sie Enter/Start, um die Aufnahme zu beginnen. Wahrend des Aufnahmevergangs blinkt in der oberen linken Ecke ein roter Punkt.
3. Der Film-Scanner hält die Aufnahme 2 Sekunden nach dem der Benutzer die Taste Enter/Stopp gedrückt hat an.
4. Der Dateizahler in der unteren rechten Ecke erhöht sich nach jedem aufgenommen Einzelbild.

Hinweis:

Es stehen Einstellmöglichkeiten für Belichtung, Scharfe, Bildausschnitt zur Verfügung.itte nehmen Sie diese Einstellungen vor der Aufnahme vor.

Filmtyp

Super8

00000

Bildzahler

Wiedergabe

1. Drücken Sie die Menu-Taste, markieren Sie die Wiedergabeauswahl und drücken dann die Taste Enter/OK.
2. Drücken Sie die Pfeiltasten Up/Down zur Auswahl der wiederzugebenden Datei und drücken dann Enter/Start.
3. Drücken Sie Enter/Stop, um die Wiedergabe zu unterbrechen.
4. Drücken Sie die Menu-Taste einmal, um den Bearbeitungsmodus aufzurufen. Markieren Sie Return (Zurück zur Wiedergabe) oder Delete (aktuelle Datei Löschen).
5. Drücken Sie die Menu-Taste zweimal, um zum Aufnahmemodus oder dem Hauptmenu zurückzukehren.

Hinweis: Mac-Computer erstellen und fügen{jedesmal eine versteckte Datei auf der SD/SDHC-Speicherkarte hinzu, wenn der Benutzer die aufgenommene MP4-Filmdatei auf dem Mac wiedergibt. Die auf der SD/SDHC-Speicherkarte versteckten oder geänderten MP4-Dateien konnen nicht mehr auf dem Film-Scanner wiedergegeben werden. Stattdessen wird auf dem Viewer die Nachricht „No File" angezeigt.

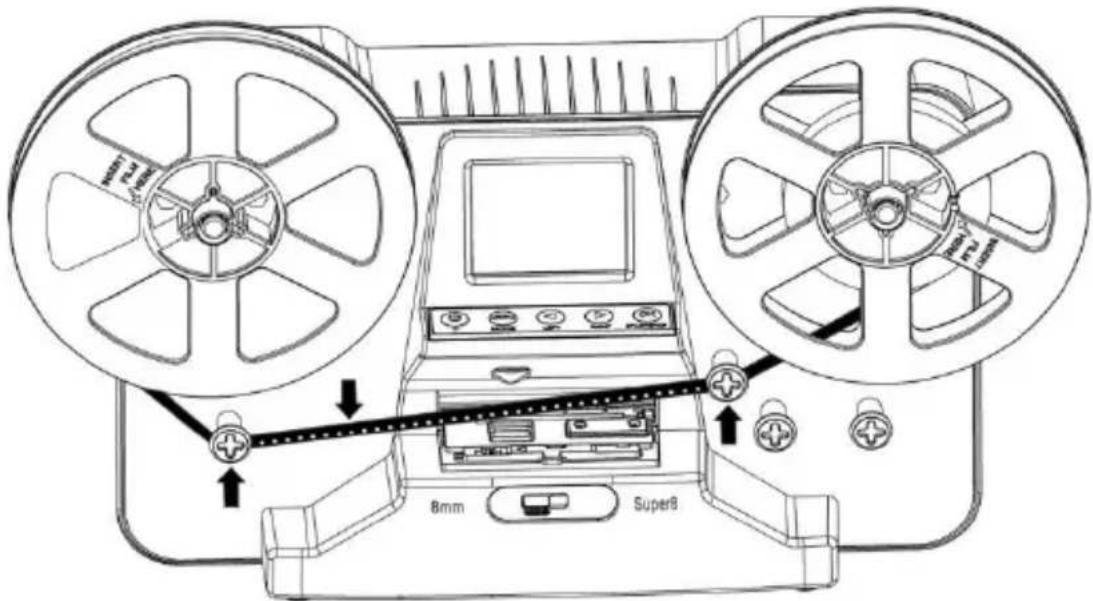

Zurückspulen

1. Öffnen Sie die Klapptür und entfernen Sie den Film.
2. Tauschen Sie die Spulen. Setzen Sie eine leere Spule auf die rechte Welle und legenden den Film mit der Perforation auf der Außenseite ein.
3. Folgen Sie den Anweisungen auf dem Bildschirm.
4. Drücken Sie die Taste Enter, um den Rückspulvorgang zu starten/zu stoppen.

Belichtung

1. Der Belichtungsbereich liegt zwischen 2,0 bis -2,0.
2. Drücken Sie die Tasten Up/Down, um den Wert zu ändern und die Taste Enter, um die Änderung abzuschreiben.
3. Die Standardeinstellung ist 0,0. Negative Werte ergeben einen dunkleren Effekt und eine Belichtung von 2,0 ergibt das hellste Ergebnis.
4. Passen Sie die gewünschte Belichtung vor der Aufnahme an.

Scharfe

1. Der Schärfebereich liegt zwischen gering und hoch. Die Standardeinstellung ist mittel.
2. Drücken Sie die Tasten Up/Down, um den Wert zu ändern und die Taste Enter, um die Änderung abzuschreiben.
3. Passen Sie die gewünschte Scharfe vor der Aufnahme an.

USB

Schließen Sie das mitgelieferte USB-Kabel an den PC an, um die aufgezeichneten MP4-Dateien hochzuladen. Die SD/SDHC-Karte wird als externes Laufwerk mit der Bezeichnung NO_NAME gerkannt. Die gespeicherten MP4-Dateien befinden sich in dem Verzeichnis FilmScanner/MOVIE.

Anpassung des Bildausschnits

Sie konnen Anpassungen für den Bildausschnitt vornehmen. Die Einstellungen müssen vor der Aufnahme angepasst werden.

8mm oder SP8 (Super 8)

Wahlen Sie X oder Y oder Z durch Drucken der Enter-Taste
X = Mitte nach rechts oder links verschiebe
Y = Mitte nach oben oder unter verschiedenen
W = Vergroßern oder verkleinern

Passen Sie die Werte für X, Y, Z durch Drücken der Tasten Up oder Down an.

Sprache

English, Deutsch, Französisch, Spanish, Italienisch und Niederlandisch stehen für den Film-Scanner zur Verfügung.

Formatieren

Markieren Sie Ja oder Nein, um die eingelegten Speicherkarte zu formatieren und alle Datien auf der SD-Karte zulöschen.

Anschluss an ein Fernsehgerät

Sie können ihren Fernseher als Standardgerät für die Anzeige verwenden.

1. Schalten Sie den Film-Scanner und den Fernseher ein. Stellen Sie den TV-Eingang auf AV.
2. Schließen Sie den Film-Scanner „TV OUT“-Anschluss mit dem mitgelieferten TV-Out-Kabel an dem Videoeingang (gelb) ihres Fernsehers an.
3. Der LCD-Bildschirm des Film-Scanners wird dunkel und die Anzeige erfolgt auf dem Fernseher.

Spezifikationen

Bildsensor: 3,53 Megapixel (2304H x 1536V) 1/3" CMOS-Sensor

Display: 2,4" TFT-Farb-LCD

Belichtungssteuerung: Auto/Manuell (-2,0 bis 2,0)

Weißabgleich: Auto

Auflösung: 1440 x 1080

Bildrate bei Wiedergabe: 20 Bilder pro Sekunde

Scanmethode: Video

Filmtyp: 8 mm und Super 8 Film auf 3" oder 5" Filmspule

Dateifformat: MP4

TV-OUT-Typ: NTSC/PAL

Externer Speicher: SD/SDHC-Speicherkarte bis zu 32 GB (max.)*

Spannungsvorsorgung: DC 12 V

Anschlüsse: USB 2.0

Abmessungen (L/B/H): 269 x 166 x 114 mm/10,6 x 6,5 x 4,5 Zoll

Gewicht: 1410g / 3,1 lb

Hinweis:

*15 Meter Film benötigen ca. 125 MB auf der Speicherkarte und ca. 30 Minuten für die Aufnahme.
