Producttype	8 mm en Super 8 film digitalisator
Merk	Reflecta
Model	Normal 8
Afmetingen (L x B x H)	269 x 166 x 114 mm
Gewicht	1410 g
Voeding	12 V DC (netadapter meegeleverd)
Beeldsensor	CMOS 3,53 megapixel (2304 x 1536)
Scherm	TFT-kleurenscherm 2,4 inch
Video resolutie	1440 x 1080P
Digitalisatiesnelheid	20 beelden per seconde
Bestandsformaat	MP4
Extern geheugen	SD/SDHC-kaart tot 32 GB (niet meegeleverd)
Interface	USB 2.0
TV-uitgang	NTSC/PAL (tv-kabel meegeleverd)
Menutalen	Engels, Frans, Spaans, Duits, Italiaans
Compatibele filmtypen	8 mm en Super 8 (spoelen 3" of 5")
Hoofdfuncties	Digitaliseren, afspelen, terugspoelen, belichting aanpassen, scherpte, beeld uitlijnen
Inhoud verpakking	Digitalisator, netadapter, USB-kabel, tv-kabel, 5" spoel, spoeladapter, reinigingsdoekje, handleiding
Gebruik	Alleen privégebruik
Onderhoud	Reinig de lichttafel met het meegeleverde doekje

Veelgestelde vragen - Normal 8 Reflecta

Hoe installeer ik de film in de digitalisator?

Open de klep, plaats de spoel op de linkerhouder (gebruik de adapter als het spoelgat 8 mm is), plaats een lege spoel op de rechterarm, leid de film volgens het schema op de voorzijde en bevestig de perforaties onder de twee witte lipjes. Sluit de klep.

Welke soorten geheugenkaarten zijn compatibel?

Het apparaat accepteert SD/SDHC kaarten met een maximale capaciteit van 32 GB. Micro SD-kaarten met adapter of SDXC-kaarten van 64 GB zijn niet compatibel. Zorg ervoor dat de kaart is ontgrendeld (witte lipje in voorwaartse positie).

Waarom toont het scherm 'Card error'?

Dit bericht verschijnt als de geheugenkaart niet compatibel is (bijvoorbeeld een SDXC-kaart) of als deze verkeerd is geplaatst. Controleer of de kaart een SD/SDHC is van max. 32 GB, ontgrendeld en goed ingedrukt tot de klik.

Hoe stel ik de belichting in?

Selecteer in het menu 'Belichting' en gebruik de 'Omhoog/Omlaag' toetsen om de waarde van -2,0 tot +2,0 aan te passen. De standaardwaarde is 0,0. Negatieve waarden maken het beeld donkerder, positieve lichter.

Kan ik de video's bekijken op een televisie?

Ja, sluit de meegeleverde tv-kabel (geel) aan tussen de tv-uitgang van de digitalisator en de video-ingang van de tv. Stel de tv in op AV-modus. Het LCD-scherm van de digitalisator wordt donkerder en het beeld wordt op de tv weergegeven.

Hoe reinig ik het apparaat?

Gebruik het meegeleverde doekje om voorzichtig de lichttafel te reinigen (open eerst de filmklep). Gebruik voor de film een pluisvrije doek of een antistatische reiniger vóór het digitaliseren.

Welke bestandsformaten worden geproduceerd?

De digitalisator slaat de gedigitaliseerde films op in MP4-formaat met een resolutie van 1440 x 1080P bij 20 beelden per seconde. De bestanden worden opgeslagen in de map 'FilmScanner/MOVIE' op de SD-kaart.

Hoe lang duurt het om een film van 50 voet te digitaliseren?

Een film van 50 voet (ongeveer 15 meter) vereist ongeveer 30 minuten opnametijd en neemt ongeveer 125 MB ruimte in op de geheugenkaart.

Wat te doen als de film beschadigd is?

Als de film is gesneden, doorboord, slecht gespliced of gekreukt, kan het apparaat beschadigd raken. Controleer en repareer de film indien mogelijk vóór het digitaliseren. Films in slechte staat kunnen video's van slechte kwaliteit veroorzaken of het apparaat blokkeren.

Werkt het apparaat zonder computer?

Ja, de digitalisator is zelfstandig: het heeft geen computer, software of stuurprogramma nodig. Het digitaliseert rechtstreeks naar de SD-kaart. U kunt de bestanden daarna via USB naar een computer overzetten.

GEBRUIKSAANWIJZING Normal 8 Reflecta

De film voorbereiden 3

1. Sluit de voedingskabel aan. 3
2. Sluit een SD/SDHC-geheugenkaart aan (max. 32 GB). 3
3. De Filmscanner in-/uitschakelen 4
4. Hetlichtplateau reinigen 4
5. De spelelen en film monteren 4
6. Menuselecties 5

Opnemen 6
Afspelen 6
Terugspoelen 7
Belichting 7
Scherpte. 8
USB 8
Frame-installing 8
Taal. 8
Formatteren 8

Aansluting op een tv. 9

9

Inleiding

Uw oude 8 mm en Super 8 films zullen geleidelijk aan degraderen. Erger nog, herinneringen verragen en de film raakt meer enmeer broooste wijl deze gewoon in de doos zit. Zet uw film nu om in digitale vorm voordat deze herinneringen voor.altijd verloren gaan!

Wij introduceren de Filmscanner Super 8 - Normal 8. Een gebruiksvriendelijk apparaat waarmee u uw filmspoelen kut omvormen in digitale films in slechts een enkele stap. Het werkt als een typische projector waarop u 3 inch of 5 inch spoelen monteert, een geheugenkaart aansluit, op enkele toetsen drukt en de Filmscanner zal frame-per-frame een scan uitvoeren om een digitaal MP4-videobestand te creeren die u op elke computer kut afspelen. U kut.Deze filmbestanden ook bewerken, uploaden op het internet of opDVD's branden.

Eigenschappen

• Een volledig geautomatiseerd apparaat om uw 8 mm en Super 8 filmspoelen van tot op 5'' om tezetten in digitale video's.
• Frame-per-Frame digitalisering voor een digitaal resultaat op hove kwaliteit.
• Alleenstaande machine; geen behoefte aan een computer, software ofdrivers
• Scant en slaat digitale films direct op SD/SDHC-kaarten op (max. 32 GB, nicht inbegren)
• Zet 8 en Super 8 films om in digitale MP4 op 1080P/20 fps
  Weergave van de digitale films op tv m.b.v. de meegeleverde tv-kabel

Let op

Dit apparaat is alleen bedoeld voor privégebruik Niet geschikt voor commercieel gebruik.
Het is onwaarschijnlijk dat filmmaterialial dat is, wordt gescand of teruggespoeld is in slechte staat en beschadigde perforatie, bijvoorbeeld slechte splitsingen, scheuren of vuil en slijtage.

Leveringsomvang

1. Filmscatterer (x 1)
2. Stroomadapter (x 1)
3. USB-kabel (x 1)
4. TV-UIT kabel (x 1)
5. 5"spoel (x1)
6. Spoeladapter (x 2)
7. Doek (x 1)
8. Gebruikshandleiding x 1

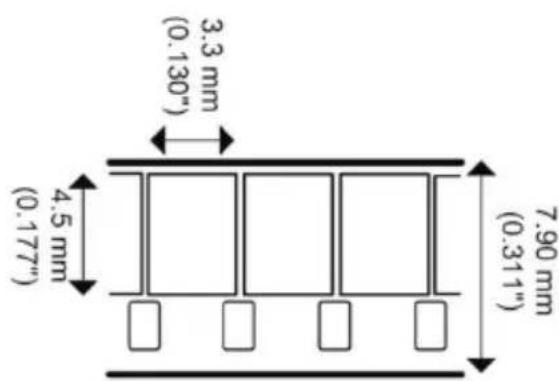

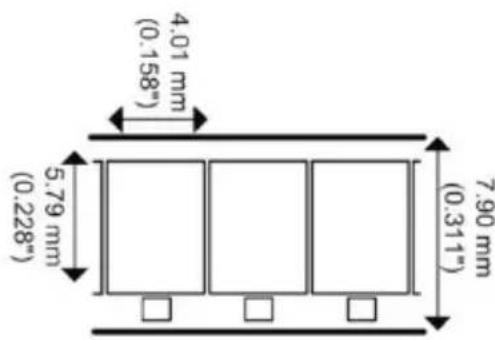

Filmtype

8 mm Super 8

Toetsfuncties

1. Aan-/uittoets: Het apparaat in- of uitschakelen. (1)
2. Pijltjestoetsen Up of Down: Menuopties markeren op de LCD-display.
3. Enter-/start-/stoptoets: Een gemarkeerde optie starten/stuppen.
4. Menutoets: Terugkeren maar de menuselectie; tweemaal indrukken om de menumodus of opnamemodus te openen.

Aandeslag

De film voorbereiden

Als uw film Niet in goede staat verkeert (d.w.z. gebroken, gescheurd met geperforeerde gaten, verkeerd uitgelijnd, overlappende tape, verbogen, gesplitst, plakkerig of dik), controller en verhelp dit probleem dan a.u.b. eerst. De Filmscanner kan anders beschadigd raken of klemkommen te zitten, of video's van slechte kwaliteit produceren.

Voordat u de opname start, is het aangeraden een pluisvrij doekke en/of antistatische filmreiniger te gebruiken om stofdeeltjes te verwijderen.,

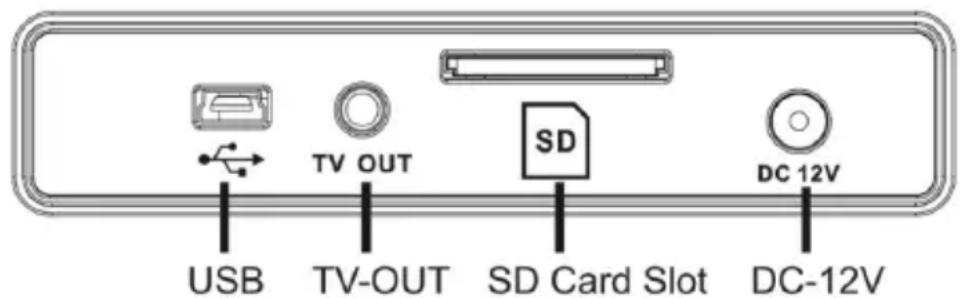

1. Sluit de voedingskabel aan.

Sluit de meegeleverde DC 12V stroomadapter aan

2. Sluit een SD/SDHC-geheugenkaart aan (max. 32 GB).

Sluit de SD/SDHC-geheugenkaart aan voordat u de Filmscanner inschakelt.

• Als u een MicroSD-kaart met een adapter, of SDXC-kaart (64 GB), gebrukt die nicht compatibel is met de Filmscanner, dan za de melding "Card error" (kaartstoring) op de display verschijnen. De Filmscanner ondersteunt alleen SD/SDHC-geheugenkaarten met een maximale capaciteit van 32 GB.
• Zorg ervoor dat de SD/SDHC-kaart is ontgrendeld (witte palletjes in positie vooruit).
• Steek de SD/SDHC-kaart in de sleuf en druk aan totdat deze vast klikt. De SD/SDHC-kaart verkeerd insteken kan de kaartlezer of de kaart zich beschadigen, wat nicht door de garantie worden gedekt.

3. De Filmscatter in-/uitschakelen

Druk op de aan-/uittoets om de Filmscanner in of uit te schakelen.

Druk het palletjes van de filmklep maar links om de klep open te klappen. Gebruik the meegeleverde doek om het Lichtplateau voorzichtig te reinigen.

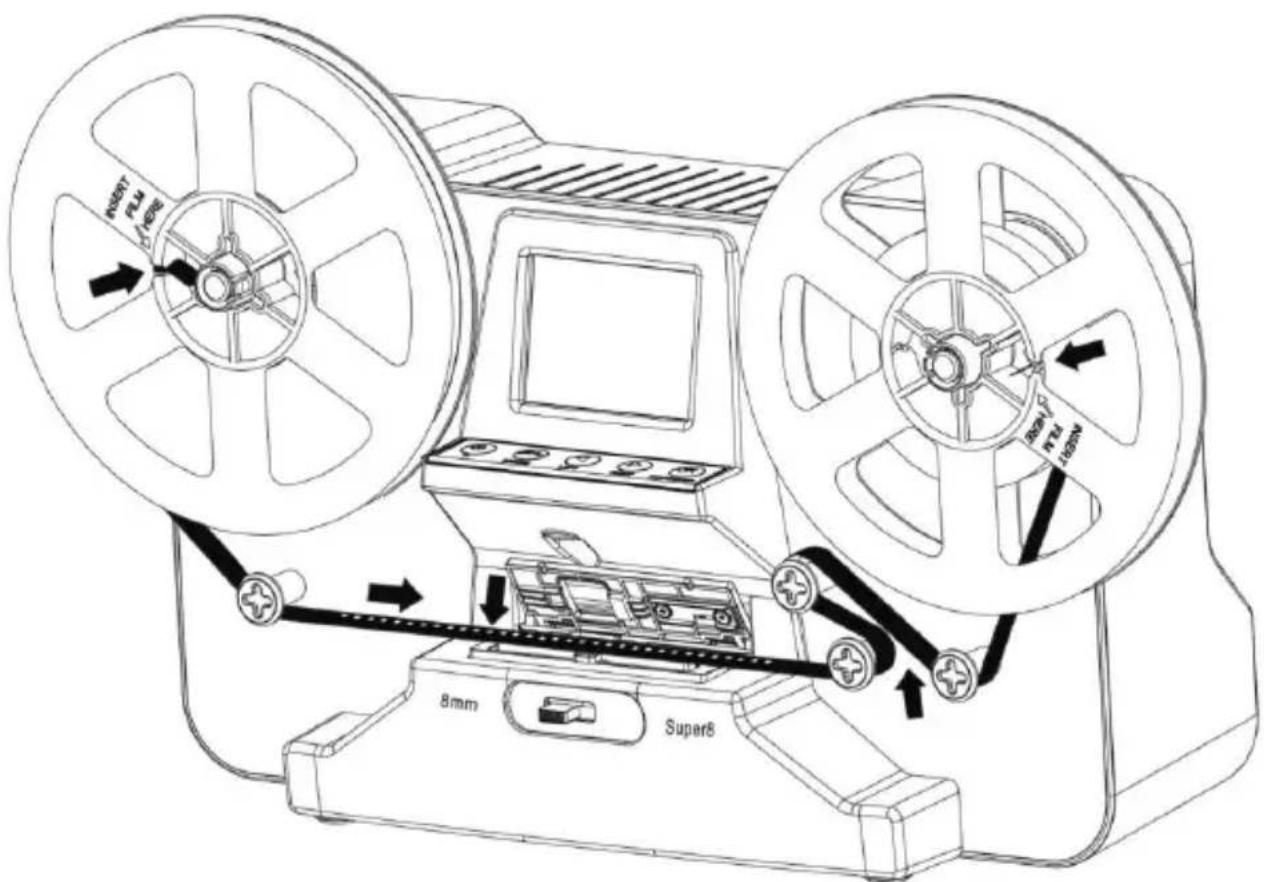

5. De spoelen en film monteren

a. Als uw Filmspoel een 8 mm (klein) montagegat heeft, dient u de spoel direct op de as te monteren, zo Niet gebruik dan de meegeleverde roodkleurige spoeladapter.

b. Monteer de meegeleverde 5'' spoel op de rechter as.

c. Volg het positiediagram voor de film, afgedrukt op de voorzijde van de Filmscatterer om de film correct te arrangeren.

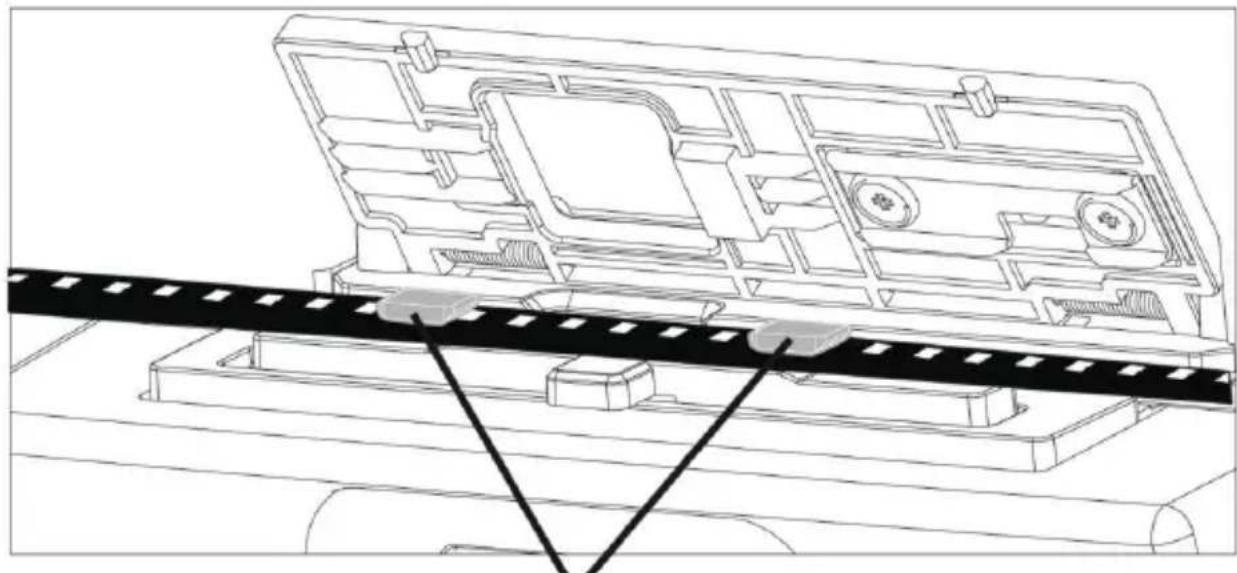

d. Duw de klep open, plaats de geperforeerde gaatjes van de film bovenaan, maar onder de twee witte palletjes.

twee witte palletjes

e. Sluit de filmklep nadat de film correct is geplaatst.

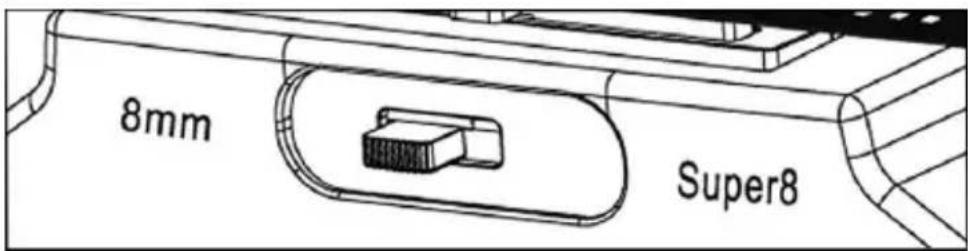

f. Selecteer het filmtype door het typehendeltje waar links of rechtst te drukken.

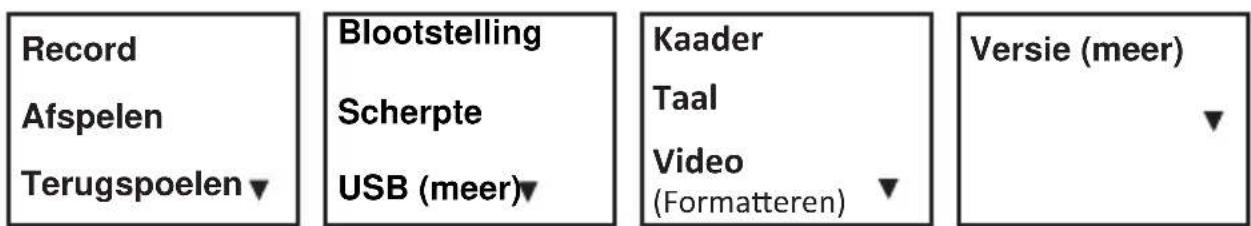

6. Menuselecties

Gebruik de pijltjestoetsen Up of Down om de Menuselectie te markeren en druk verwolgens op Enter.

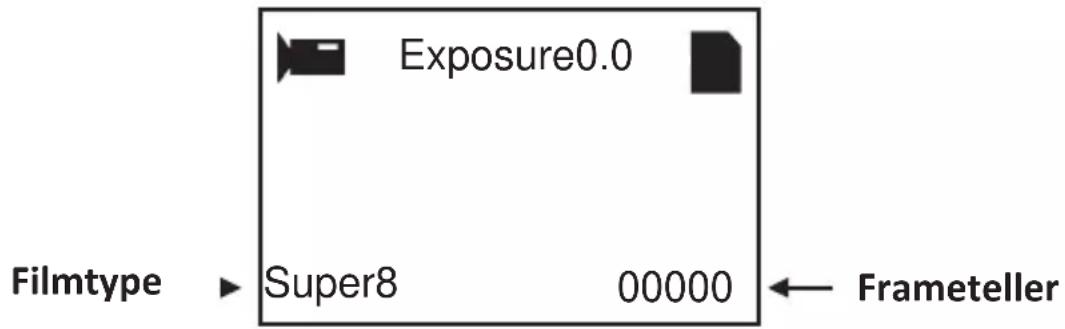

1. Beweeg het filmselectiehendeltje maar links (8 mm) of rechts (Super 8) om het type film te selecteren en druk verzolgens op de Enter-/Starttoets.
2. Druk op Enter/Start om de opname te starten. Er za linksboven in de hoek een rode stip knipperen verwijl de opname loopt.
3. Als u nu op de Enter-/Stoptoets drukt, za de Filmscanner za de opname na 2 seconden stoppen.
4. De frameteller rechtsonder zal per gescande lijst met eén toenemen.

Opmerking:

Het apparaat stelt afstellingen beschikbaar voor belichting, scherpte, frameverstelling, stel deze a.u.b. in voorafgaand aan de opname.

Afspelen

1. Druk op de Menutoets, markeer de optie Afspelen en druk cervolgens op Enter.
2. Druk op de pijltjestoets Up/Down om het af te spelen bestand te selecteren en druk cervolgens op Enter/Start.
3. Druk op Enter/Stop om de weergave te pauzeren.
4. Druk eenmaal op de Menutoets om de bewerkingsmodus te openen. Markeer de optie Return (terugkeren maar Afspelen) of Delete (het huidige bestand wissen).
5. Druk tweeemaal op de Menutoets om terug te keren maar de opnamemodus ofaar het hoofdmenu.

NL

Opmerking: Mac computers zullen verborgen bestanden creeren en deze toevoegen aan de SD/SDHC-geheugenkaart telkens dat u een opgenomen MP4-videobestand aftspeelt op de Mac. De verborgen of gemodificierde MP4-bestanden op de SD/SDHC-geheugenkaart konnen nicht langer worden afgespeeld op de Filmscanner. Er zarchalacter de melding "No File" worden weergegeven op de display.

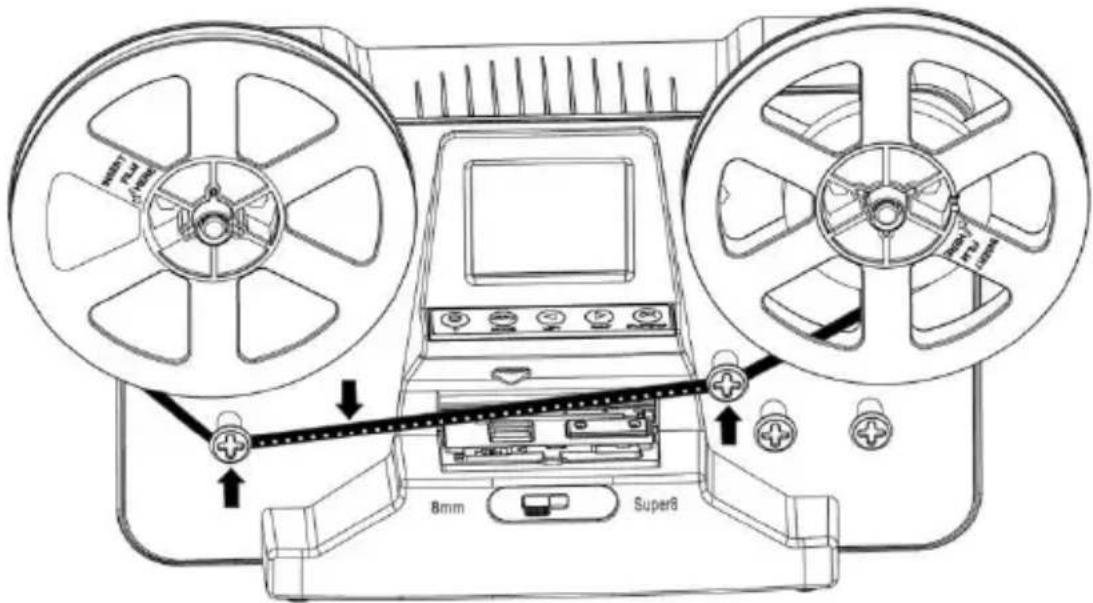

Terugspoelen

1. Open de filmklep, verwijder de film en sluit de klep waar.
2. Verwissel de spoelen. Plaats een lege spoel op de rechter as enplaats de geperforeerde gaatjes van de film aan de buitenzijde.
3. Volg de instructies op de display.
4. Druk op de Entertoets om het terugspoelproces te starten/stappen.

Belichting

1. De belichting heeft een bereik van 2.0 tot -2.0.

2. Druk op Up/Down om de waarde te veranderen en druk op Enter om uwinstilling te bevestigen.

3. De standard instelling is 0,0. Negatieve waarden leiden tot een donkerder effect en een belichting van 2,0 geeft het holderste resultaat.

4. Stel de gewenste belichting in voorafgaand aan de opname.

Scherpte

1. De scherpte heeft een bereik van Laag tot Hoog. De standard instelling is Gemiddeld.
2. Druk op Up/Down om de waarde te veranderen en druk op Enter om uw instelling te bevestigen.
3. Stel de gewenste scherpte in voorafgaand aan de opname.

USB

Sluit de meegeleverde USB-kabel aan om de opgenomen MP4-bestanden te uploaden. De SD/SDHC-geheugenkaart worden als een externe drive met de naam NO_NAME drive. De opgeslagen MP4-bestanden zijn te vinden in de folder FilmScanner/MOVIE.

Frame-installing

U(Int)kunt afstellingen uitvoeren voor de filmregistratie (midden van film X en Y).Dit dient te worden ingesteld voorafgaand aan de opname.

Druk op de Entertoets om X of Y of Z te selectoren
X = midden verschuivenaar links of rechts
Y = midden omhoog of omlaag verschuiven
Z = inzoomen of uitzoomen

Druk op de toetsen Up of Down om de waarden van X, Y of Z aan te passen

Taal

Deze Filmscanner stelt de talen Engels, Frans, Spaans, Duits, Netherlands en Italiaans beschikbaar.

Formatteren (,^ Video")

Markeer Yes of No om alle bestanden op de aangesloten SD/SDHCgeheugenkaart te wissen.

Aansluting op een tv

U kunt uw tv-beeldscherm gebruiken als het standard scherm.

1. Schakel de Filmscanner en tv in.
2. Stel de tv-ingang in op modus AV (of TV,TV).
3. Sluit de "TV OUT"-poort van de filmscanner aan op de video-ingang van de tv (geel) met de meegeleverde "TV-Uit"-kabel.
4. Het LCD-schem op de Filmscanner za nu donker worden en de weergave za nu op uw tv verschijnen.

Specifications

Beeldsensor: 3,53 Megapixels (2304H x 1536V) 1/3" CMOS-sensor

Display: Kleuren 2,4" TFT LCD

Belichtingsregeling: Automatisch/handmatig (-2,0 tot2,0)

Witbalans: Automatisch

Resolutie: 1440× 1080p

Framesnelheid van weergave: 20 frames per seconde*

Filmtype: 8 mm en Super 8 filmrol in 3'' of 5'' spoel

Bestandsformeat: MP4

External geheugen: SD/SDHC-geheugenkaart tot op 32 GB (max.)*

Voeding: DC 12V

Interface: USB 2.0

Afmetingen: (L/B/H): 269 x 166 x 114 mm/10,6 x 6,5 x 4,5 inch

*Elke 50 voet film neemt ongeveer 125 MB geheugen in beslag en ongeveer 30 minutes om op te nim

reflecta

reflecta GmbH

Merkurstrasse 8

72184 Eutingen / Germany
