Normal 8 - Escáner Reflecta - Manual de uso y guía de instrucciones gratis

Tipo de producto	Digitalizador de películas de 8 mm y Súper 8
Marca	Reflecta
Modelo	Normal 8
Dimensiones (L x An x Al)	269 x 166 x 114 mm
Peso	1410 g
Alimentación	12 V CC (adaptador de corriente incluido)
Sensor de imagen	CMOS 3,53 megapíxeles (2304 x 1536)
Pantalla	TFT color 2,4 pulgadas
Resolución de video	1440 x 1080P
Velocidad de digitalización	20 fotogramas por segundo
Formato de archivo	MP4
Memoria externa	Tarjeta SD/SDHC de hasta 32 GB (no incluida)
Interfaz	USB 2.0
Salida de TV	NTSC/PAL (cable de TV incluido)
Idiomas del menú	Inglés, francés, español, alemán, italiano
Tipos de películas compatibles	8 mm y Súper 8 (bobinas de 3" o 5")
Funciones principales	Digitalización, reproducción, rebobinado, ajuste de exposición, nitidez, alineación de imagen
Contenido del paquete	Digitalizador, adaptador de corriente, cable USB, cable de TV, bobina de 5", adaptador de bobina, paño de limpieza, manual
Uso	Solo privado
Mantenimiento	Limpiar la mesa de luz con el paño incluido

Preguntas frecuentes - Normal 8 Reflecta

¿Cómo instalar la película en el digitalizador?

Abra la puerta de persiana, inserte la bobina en el soporte izquierdo (use el adaptador si el orificio de la bobina es de 8 mm), coloque una bobina vacía en el brazo derecho, luego enrute la película siguiendo el diagrama en el frente y fije las perforaciones debajo de las dos lengüetas blancas. Cierre la puerta.

¿Qué tipos de tarjetas de memoria son compatibles?

El dispositivo acepta tarjetas SD/SDHC con una capacidad máxima de 32 GB. Las tarjetas micro SD con adaptador o SDXC de 64 GB no son compatibles. Asegúrese de que la tarjeta esté desbloqueada (lengüeta blanca en posición frontal).

¿Por qué la pantalla muestra 'Card error'?

Este mensaje aparece si la tarjeta de memoria no es compatible (por ejemplo, una tarjeta SDXC) o si está mal insertada. Verifique que la tarjeta sea una SD/SDHC de máximo 32 GB, desbloqueada y bien insertada hasta que haga clic.

¿Cómo ajustar la exposición?

En el menú, seleccione 'Exposición' y use las teclas 'Up/Down' para ajustar el valor de -2.0 a +2.0. El valor predeterminado es 0.0. Los valores negativos oscurecen la imagen, los positivos la aclaran.

¿Puedo ver los videos en un televisor?

Sí, conecte el cable de TV incluido (amarillo) entre la salida de TV del digitalizador y la entrada de video del televisor. Ajuste el televisor al modo AV. La pantalla LCD del digitalizador se oscurece y la imagen se muestra en el TV.

¿Cómo limpiar el dispositivo?

Use el paño incluido para limpiar suavemente la mesa de luz (abra primero la puerta de la película). Para la película, use un paño que no suelte pelusa o un limpiador antiestático antes de la digitalización.

¿Qué formatos de archivo se producen?

El digitalizador guarda las películas digitalizadas en formato MP4 con una resolución de 1440 x 1080P a 20 fotogramas por segundo. Los archivos se almacenan en la carpeta 'FilmScanner/MOVIE' de la tarjeta SD.

¿Cuánto tiempo se necesita para digitalizar una película de 50 pies?

Una película de 50 pies (aproximadamente 15 metros) requiere aproximadamente 30 minutos de grabación y ocupa aproximadamente 125 MB de espacio en la tarjeta de memoria.

¿Qué hacer si la película está dañada?

Si la película está cortada, perforada, mal empalmada o arrugada, puede dañar el dispositivo. Antes de la digitalización, verifique y repare la película si es posible. Las películas en mal estado pueden provocar videos de mala calidad o bloquear el dispositivo.

¿El dispositivo funciona sin computadora?

Sí, el digitalizador es autónomo: no necesita computadora, ni software, ni controlador. Digitaliza directamente a la tarjeta SD. Luego puede transferir los archivos a una computadora a través de USB.

MANUAL DE USUARIO Normal 8 Reflecta

Bilancimiento del bianco: Automatica

Contenido del embalaje 2

Tipodepellicula 2

Funciones de los botones 2

Primeros pasos. 3

Preparar la película 3

1. Conecte el cable de alimentacion 3
2. Introduzca la tarjeta de memoria SD/SDHC (max. 32 GB)............ 3
   3.Encender/apagar el escaner depellicula. 4
3. Limpie el cuadro de iluminacion 4
4. Monte los carretes y lapellicula 4
5. Opciones del menu 5

Grabacion 6
Reproduccion 6
Rebobinar 7
Exposión 7
Nitidez. 8
USB 8
Ajuste de fotogramas 8
Idioma. 8
Formatear 8

Conectar a un televator. 9

Especificaciones 9

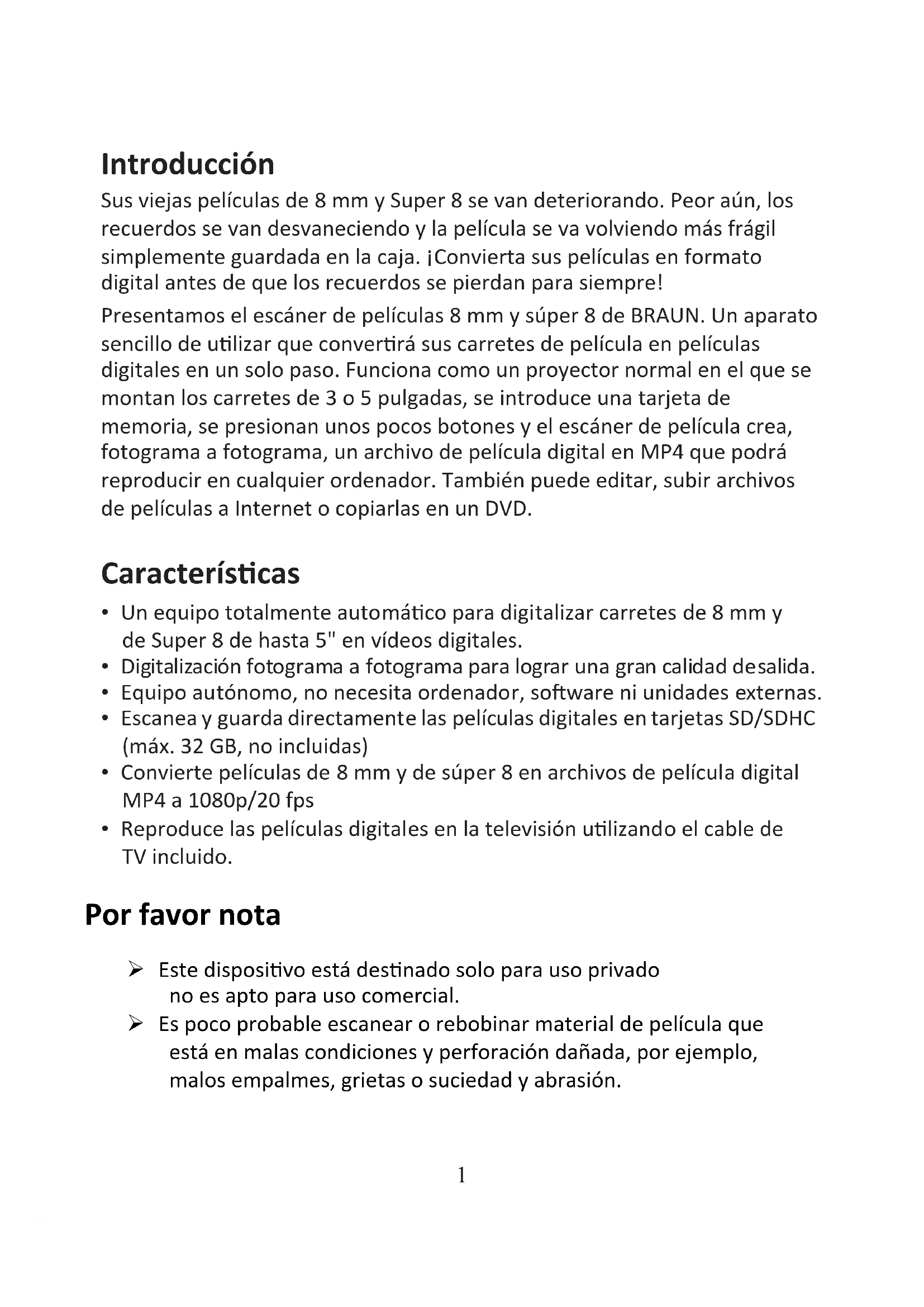

Introduccion

Sus viejaspellicas de 8 mm y Super 8 se van deteriorando. Peor aun,los recuerdos se van desvaneciendo y la película se va volviendo mas fragil simplement guardada en la caja. iConvierta suspellicas en formatodigital antes de que los recuerdos se pierdan para siempre!

Presentamos el escáner depelículas 8mm y super 8 de BRAUN. Un aparato sencillo deutilizar que convertirá sus carretes depelícula enpelículas digitales en un solo bajo.Funciona como un projector normal en el que se montan los carretes de 3 o 5 pulgadas,se introduce una tarjeta de memoria, se presionan uno poco botones y el escáner depelícula crea, fotografia a fotografia, un archivo depelícula digital en MP4 que podra reproducir enequalquier ordenador.Tambien peut editar,subir ARCHivos depelículas a Internet o copiarlas en un DVD.

Characteristicas

• Un equipo totalmente automatico para digitalizar carretes de 8 mm y de Super 8 de hasta 5" en videos digitales.
• Digitalización fotografia a fotografia para lograr una gran calidad desalida.
• Equipo autónomo, no necesita ordinador, software ni unidades externas.
• Escanea y guarda directamente laspelliculas digitales en tarjetas SD/SDHC (max.32GB,no incluidas)
• Convertechas de 8 mm y de super 8 en ARCHivos depellicula digital MP4 a 1080p/20 fps
• Reproduce laspellicas digitales en la televisionutilizingel cable de TVincluido.

Por favornota

Este dispositivo está destinado solo para uso privado no es apto para uso comercial.
Es poco probable escanear o rebobinar material depellicula que está en malas conditiones y perforacion dañada, por exemple, malos empalmes, grietas o sociedad y abrasión.

Contenido del embalaje

1. 1x escaner de pellicula
2. 1x adaptador de alimentacion
3. 1x cable USB
4. 1x cable de calidad de TV
5. 1x carrete de 5"
6. 2x adaptations de carrete
7. 1x pañuelo
8. 1x manual del usuario

Adaptador de carrete Diametro interior 8 mm; exterior 13mm

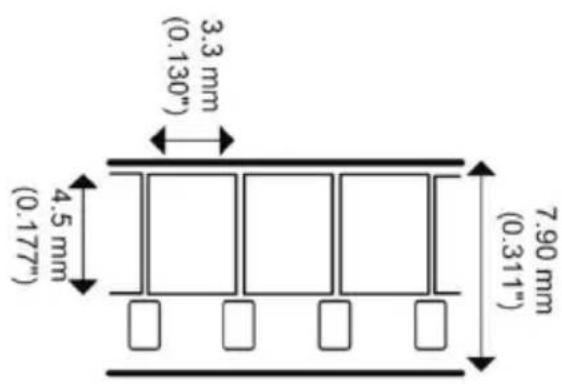

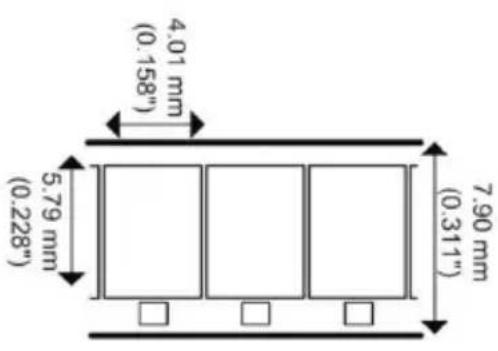

Tipo depelícula

8 mm Súper 8

Funciones de los botones

1. Botón de encendido: Para encender o apagar.
2. Botones de flechas Up o Down: Para selectionar el elemento del menu en el visor LCD.
3. Botón Enter/Start/Stop: Para起初ar parar el elemento seleccionado.
4. Botón Menu: Para volver al menu; pulse dos veces para ir al modoUGC o al modoGrabacion.

Primeros pasos

Preparar la película

Si supelcula no está en buena conditiones (porejemplo está rota, quebrada con orificios perforados, desalineada, con grabadosuperpuesto, doblada, empalmada, pegajosa o gruesa),compruebe ysoluzione antes el problema. Si no lo hace poderaadar o atasar elescaner o producir videos deoca calidad.

Antes de la grabación, es recomendable el uso de un paño sin pelusa y/o un limpiador depelículas anti estático para eliminar las partículas de sociedad.

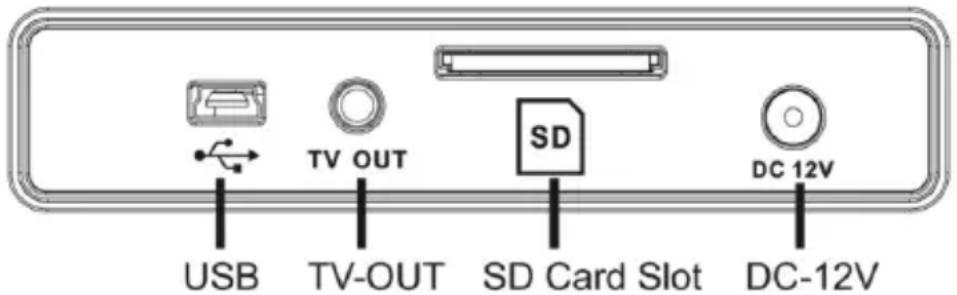

1. Conecte el cable de alimentación

Enchufe el adaptor de alimentacion CC 12V incluido.

2. Introduzca la tarjeta de memoria SD/SDHC (max. 32 GB)

Introduzca la tarjeta de memoria SD/SDHC antes deponer enfuncioncimiento el equipo de escaneado depelliculas.

• Si usa una tarjeta Micro SD con un adaptor o una tarjeta SDXC (64 GB), que no es compatible con el escáner depelículas, en la pantalla aparecerá un mensaje de "Card error". El escáner depelículas solo acepta tarjetas de memoria SD/SDHC hasta una capacité max de 32 GB.
• Asegürese de que la tarjeta SD/SDHC está desbloqueada (pestaña blanca hacía adelante).
• Introduzca y empuje la tarjeta SD/SDHC hasta que haga un click. Una introduccion Incorrecta puede darar el lector de tarjetas SD/SDHC, lo que no está cubierto en la garantia.

3. Encender/apagar el escaner depellicula

Presione el botón de encendido para poder en funciona/apagar el escaler.

4. Limpie el cuadro de iluminación

Presione la pestaña de la puerta de la película hacía la izquierda para abrirla. Utilice el paño incluido para limpar suavamente el cuadro de iluminación.

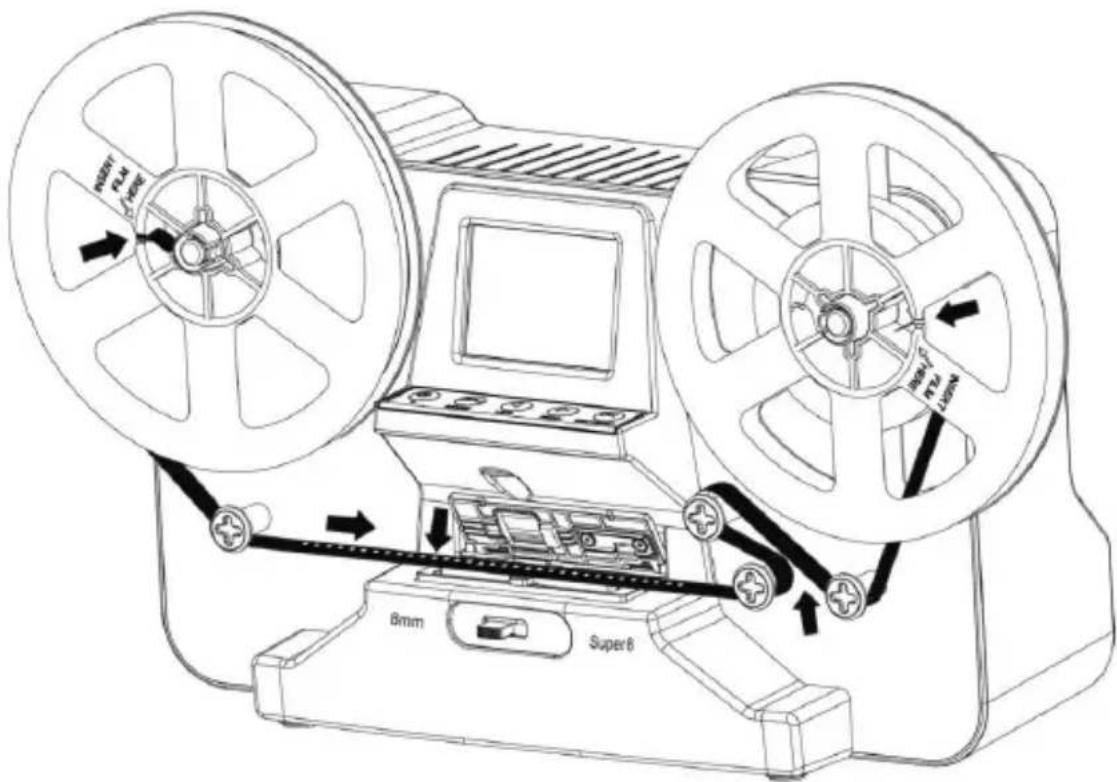

5. Monte los carretes y la película

a. Si su carrete depellicula tiene un hueco para el montaje de 8 mm (pequeño), monte directamente el carrete en el eje, en caso contrario utilise el adaptorador de carrete.
b. Monte el carrete de 5" incluido en el eje Derecho.
c. Siga el diagrama de colocacion impreso en la parte frontal del escaner para colocar la pellicula.

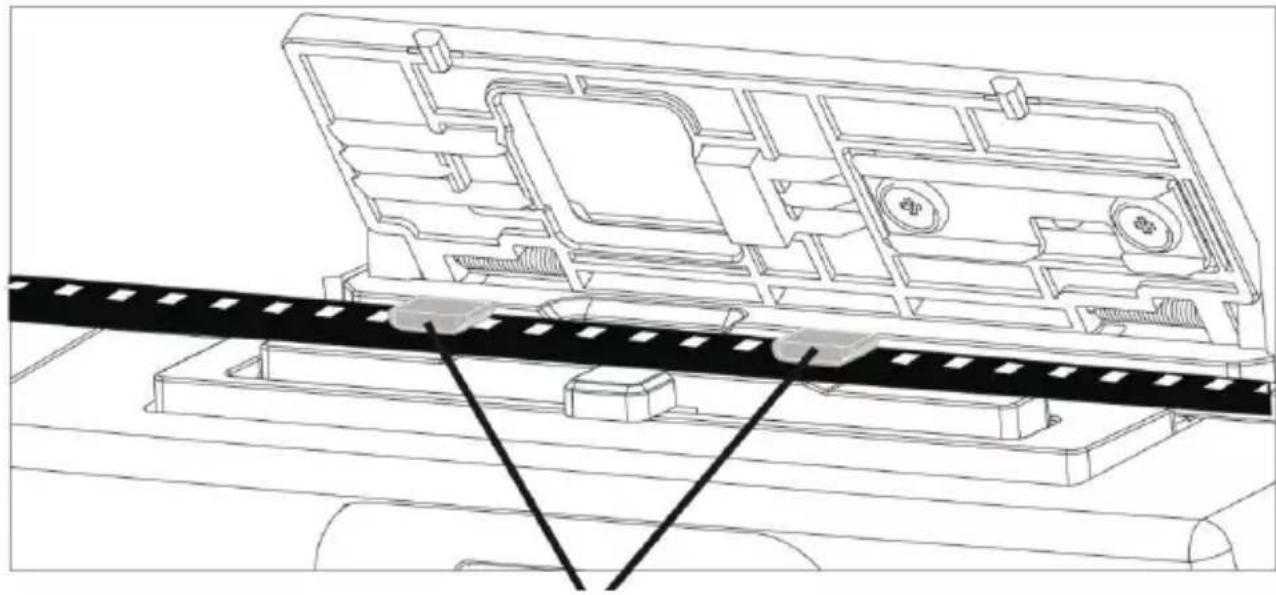

d. Pulse y abra la puerta abatable, colque los orificios de perforacion de la pellicula en la parte superior, pero por debajo de las dos pestañas blancas.

dos pestañas blancas

e. Cierre la puerta abatible una vez que la pellicula está correctamente colocada.

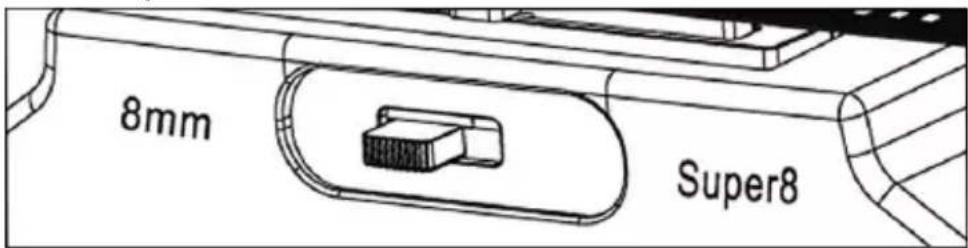

f. Seleccione el tipo depellicula pulsando la palanca de tipo depellicula hacia la izquierda o hacia la derecha.

1. Opciones del menu

Utilice los botones con las flechas Up o Down para restasar la seleccion del menu y pulse Enter a continua.

Grabación

1. Mueva la palanca de selección de película a la izquierda (8 mm) o a la derecha (Super 8) para selectionar el tipo de/DDula, pulse a continuación el botón Enter/Start.
2. Pulse Enter/Start para empezar a grabar. Mientras está en proceso la grabación, parpadea un punto rojo en la esquina superior izquierda.
3. El escaner de película deja de grabar 2segundos antes de que el usuario pulse el boton Enter/Stop.

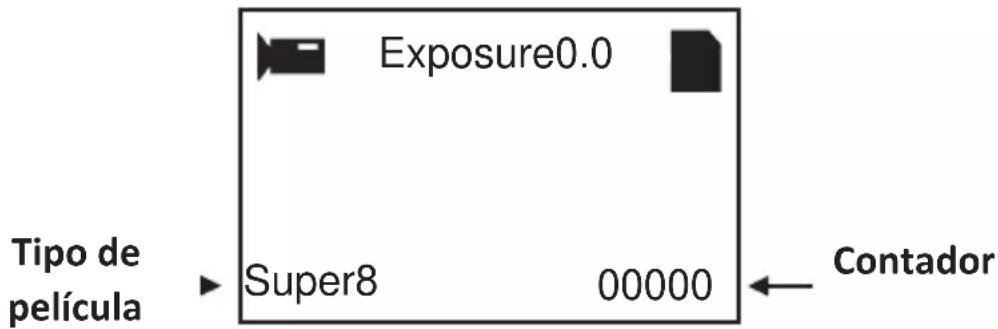

4. El contador en la esquina inferioramente cuesta las imagenes grabadas.

Nota:

Hay posibiliad de realizar ajustes de Exposition, Nitidez, Encuadre de fotografia; realice these ajustes antede grabar.

Reproducción

1. Pulse el botón Menu, selección
   Reproducción y a continuación pulse Enter.
2. Pulse los botones con flechas Up/Down para seleccionar el archivo aREENcIR y a continuacion pulse Enter/Start.
3. Pulse Enter/Stop para detener la reproduccion.
4. Pulse el botón Menu una vez para pagar al modo Edisión. Seleccione Return (volver a la reproduccion) o Delete (borrar el archivo actual).
5. Pulse dos vezes el botón Menu para volver al modo grabación o al menu principal.

Note: Los ordinadores Mac crearán yañadirán ARCHivos ocultos a la tarjeta de memoria SD/SDHC cada vez que el usuario reproducza en el Mac los ARCHivos de video MP4 grabados. Los ARCHivos ocultos o modificados guardados en la tarjeta de memoria SD/SDHC no pueda volver a reproducirse en el escáner deophilia. En este caso aparecerá en el visor un mensaje de "No File".

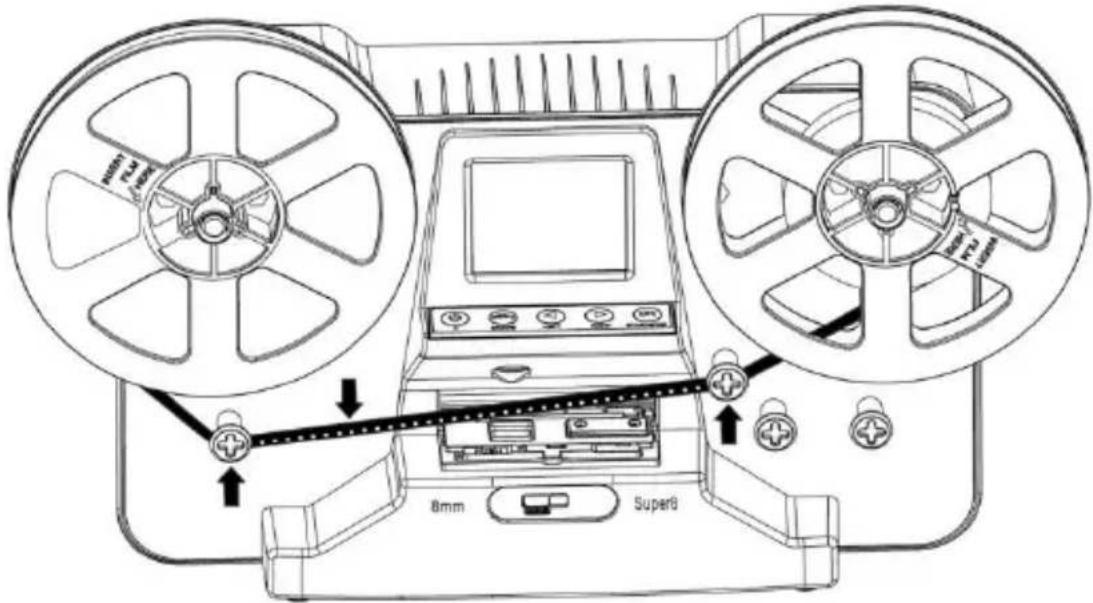

Rebobinar

1. Abra la puerta abatable y saque la película, cerrando a continuación la puerta.
2. Intercambie los carretes. Coloque un carrete vacio en el eje derecho y coloque las perforaciones de la película en la parte exterior.
3. Siga las instrucciones en la pantalla.
4. Pulse el botón Enter para iniciair/detener el proceso de rebobinado.

Exposión

1. El rango de exposión va de 2,0 a -2,0.
2. Pulse Up/Down para Cambiar el valor y Enter para completar la seleccion del cambio.
3. El ajuste predeterminado es 0,0. Los values negativos create an efecto más oscuro y la exposión 2,0 proporción el resultado más brillante.
4. Ajuste la exposión necesaria antes de grabar.

Nitidez

1. El rango de la nitidez va de bajo a alto. El ajustepredeterminado es medio.
2. Pulse Up/Down para Cambiar el valor y Enter para completar la seleccion del cambio.
3. Ajuste la nitidez necesaria antes de grabar.

USB

Conecte el cable USB incluido para cargar los ARCHivos MP4 grabados. La tarjeta de memoria se lee como una unidad externa, llama unidad NO_NAME. Los archivos MP4 guardados están ubicados en el directorio FilmScanner/MOVIE.

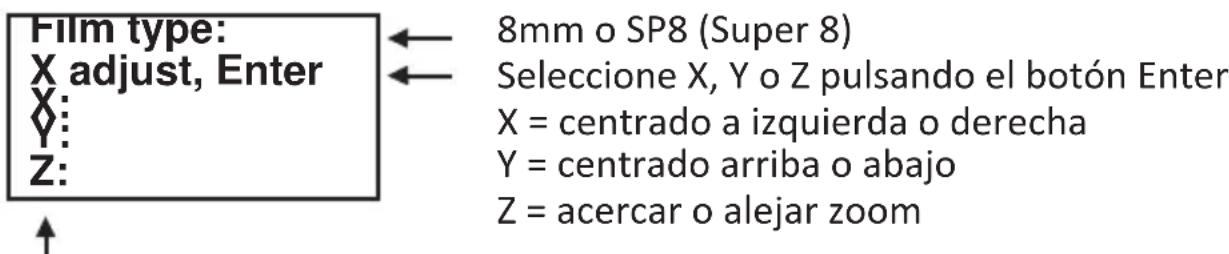

Ajuste de fotogramas

Puede realizar ajustes para el registrar de la película (el centro X e Y de la película). Hay que ajustarlo antes de grabar, si no está activa la configuración predeterminada.

Ajuste los values de X, Y o W pulsando los botones Up o Down

Idioma

Puede elegir entre inglés, francés, español, aleman e italiano.

Formatear

Selección Yes o No para borrar todos los ARCHivos de la tarjeta de memoria SD/SDHC introducida.

Conectar a un televator.

Puede utiliser su pantalla de TV como pantalla predeterminada.

1. Conecte el escaner depellicula y el televator.
2. Ajuste la entrada TV en modo AV (o TV a TV).
3. Conecte el puerto "TV OUT" del escaner al puerto de entrada de video de su TV (amarillo) con el cable de salute de TV incluido.
4. La pantalla LCD del escaner de película se oscurecer y se visualizaré en su teovisor.

Especificaciones

Sensor deImagen: CMOS 3,53 megapixeles (2304H x 1536V) 1/3"

Pantalla: TFT LCD en color de 2,4"

Control de exposión: Auto/Manual (-2,0 a 2,0)

Balance de blancos: Auto

Velocidad de reproduccion de fotogramas: 20 fotogramas porundo

Tipo depelícula:película de 8 mm y Super 8 en carretes de 3^ o 5^

Formato de archivo: MP4

Tipode salida TV:NTSC/PAL

Memoria externa: Tarjeta de memoria SD/SDHC hasta 32 GB (Max.)*

Alimentación de corriente: CC 12V

Interfaz: USB 2.0

Dimensiones (L/A/Al): 269 x 166 x 114 mm/10,6 x 6,5 x 4,5 pulgadas

Peso: 1410g / 3,1 lb

Nota:

*Cada 50 pies (aprox. 15m ) depellicula occupananos 125 MB de memoria y tardan uno 30 Minutes en grabarse.
