Normal 8 - Scanner Reflecta - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Numériseur de films 8 mm et Super 8
Marque	Reflecta
Modèle	Normal 8
Dimensions (L x l x H)	269 x 166 x 114 mm
Poids	1410 g
Alimentation	12 V CC (adaptateur secteur fourni)
Capteur d'image	CMOS 3,53 mégapixels (2304 x 1536)
Écran	TFT couleur 2,4 pouces
Résolution vidéo	1440 x 1080P
Vitesse de numérisation	20 images par seconde
Format de fichier	MP4
Mémoire externe	Carte SD/SDHC jusqu'à 32 Go (non fournie)
Interface	USB 2.0
Sortie TV	NTSC/PAL (câble TV fourni)
Langues du menu	Anglais, français, espagnol, allemand, italien
Types de films compatibles	8 mm et Super 8 (bobines 3" ou 5")
Fonctions principales	Numérisation, lecture, rembobinage, réglage exposition, netteté, alignement d'image
Contenu de l'emballage	Numériseur, adaptateur secteur, câble USB, câble TV, bobine 5", adaptateur de bobine, tissu de nettoyage, manuel
Utilisation	Privée uniquement
Entretien	Nettoyer la table lumineuse avec le tissu fourni

FOIRE AUX QUESTIONS - Normal 8 Reflecta

Comment installer le film dans le numériseur ?

Ouvrez la porte à volet, insérez la bobine sur le support gauche (utilisez l'adaptateur si le trou de la bobine fait 8 mm), placez une bobine vide sur le bras droit, puis routez le film en suivant le schéma sur la façade et fixez les perforations sous les deux languettes blanches. Refermez la porte.

Quels types de cartes mémoire sont compatibles ?

L'appareil accepte les cartes SD/SDHC d'une capacité maximale de 32 Go. Les cartes micro SD avec adaptateur ou SDXC de 64 Go ne sont pas compatibles. Assurez-vous que la carte est déverrouillée (languette blanche en position avant).

Pourquoi l'écran affiche 'Card error' ?

Ce message apparaît si la carte mémoire n'est pas compatible (par exemple une carte SDXC) ou si elle est mal insérée. Vérifiez que la carte est une SD/SDHC de max. 32 Go, déverrouillée et bien enfoncée jusqu'au déclic.

Comment régler l'exposition ?

Dans le menu, sélectionnez 'Exposition' et utilisez les touches 'Up/Down' pour ajuster la valeur de -2.0 à +2.0. La valeur par défaut est 0.0. Les valeurs négatives assombrissent l'image, les positives l'éclaircissent.

Puis-je visionner les vidéos sur un téléviseur ?

Oui, branchez le câble TV fourni (jaune) entre la sortie TV du numériseur et l'entrée vidéo du téléviseur. Réglez le téléviseur sur le mode AV. L'écran LCD du numériseur s'assombrit et l'image s'affiche sur le TV.

Comment nettoyer l'appareil ?

Utilisez le tissu fourni pour nettoyer délicatement la table lumineuse (ouvrez d'abord la porte du film). Pour le film, utilisez un chiffon non pelucheux ou un nettoyant antistatique avant la numérisation.

Quels formats de fichier sont produits ?

Le numériseur enregistre les films numérisés au format MP4 avec une résolution de 1440 x 1080P à 20 images par seconde. Les fichiers sont stockés dans le dossier 'FilmScanner/MOVIE' de la carte SD.

Combien de temps faut-il pour numériser un film de 50 pieds ?

Un film de 50 pieds (environ 15 mètres) nécessite environ 30 minutes d'enregistrement et occupe environ 125 Mo d'espace sur la carte mémoire.

Que faire si le film est endommagé ?

Si le film est coupé, percé, mal épissé ou plissé, il peut endommager l'appareil. Avant la numérisation, vérifiez et réparez le film si possible. Les films en mauvais état peuvent provoquer des vidéos de mauvaise qualité ou bloquer l'appareil.

L'appareil fonctionne-t-il sans ordinateur ?

Oui, le numériseur est autonome : il ne nécessite ni ordinateur, ni logiciel, ni pilote. Il numérise directement sur la carte SD. Vous pouvez ensuite transférer les fichiers sur un ordinateur via USB.

MODE D'EMPLOI Normal 8 Reflecta

Contenu de l'emballage 2

Type de film 2

Fonction des touches 2

Pour commencer 3

Préparation du film 3

1. Fixer le cordon d'alimentation 3
2. Insérer la carte mémoire SD/SDHC de capacité max. 32 Go............3
3. Mettre en marche/arrêt le numériseur de films 4 4. Nettoyer la table lumineuse 4 5. Installer les bobines et le film. 4
4. Sélection du menu 5

Enregistrement 6 Lecture 6 Rebobiner 7 Exposition 7 Netteté 8 USB 8 Réglage d'image. 8 Langue 8 Formater 8

Connecteur au téléviseur 9

Caractéristiques techniques 9

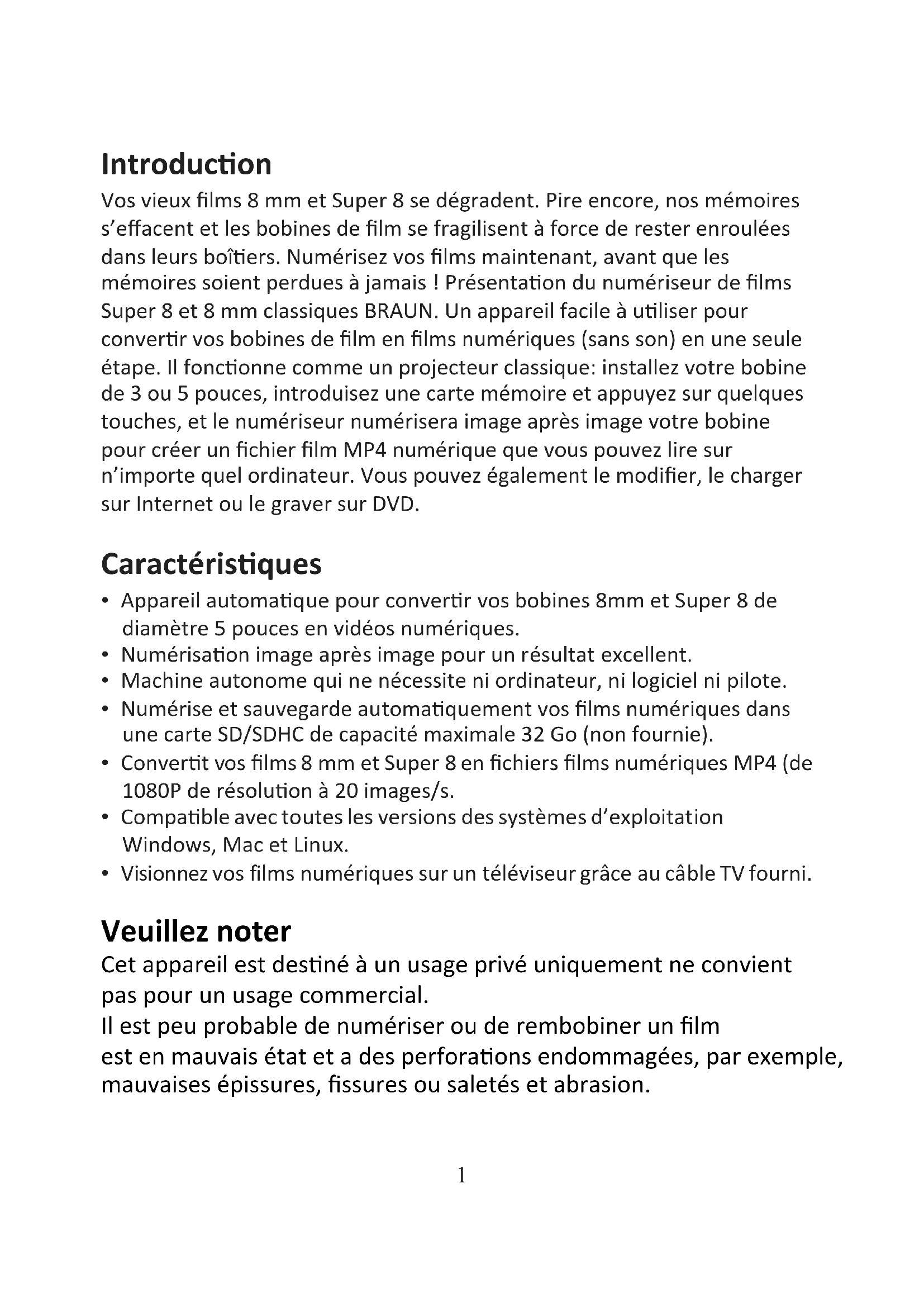

Vos vieux films 8 mm et Super 8 se dégradent. Pire encore, nos mémoires s'effacent et les bobines de film se fragilisent à force de rester enroulées dans leurs boîtiers. Numérisez vos films maintenant, avant que les mémoires soient perdues à jamais! Présentation du numériseur de films Super 8 et 8 mm classiques BRAUN. Un appareil facile à utiliser pour convertir vos bobines de film en films numériques (sans son) en une seule étape. Il fonctionne comme un projecteur classique: installez votre bobine de 3 ou 5 pouces, introduisez une carte mémoire et appuyez sur quelques touches, et le numériseur numérise image après image votre bobine pour créer un fichier film MP4 numérique que vous pouvez lire sur n'importe quel ordinateur. Vous pouvez également le modifier, le charger sur Internet ou le graver sur DVD.

Caractéristiques

• Appareil automatique pour convertir vos bobines 8mm et Super 8 de diamètre 5 pouces en vidéos numériques.
• Numérisation image après image pour un résultat excellent.
• Machine autonome qui ne nécessite ni ordinateur, ni logiciel ni pilote.
• Numérise et sauvegarde automatiquement vos films numériques dans une carte SD/SDHC de capacité maximale 32 Go (non fournie).
• Convertit vos films 8 mm et Super 8 en fichiers films numériques MP4 (de 1080P de résolution à 20 images/s.
• Compatible avec toutes les versions des systèmes d'exploitation Windows, Mac et Linux.
• Visionnez vos films numériques sur un téléviseur grâce au câble TV fourni.

Veuillez noter

Cet appareil est destiné à un usage privé uniquement, ne convient pas pour un usage commercial.

Il est peu probable de numériser ou de rembobiner un film est en mauvais état et a des perforations endommagées, par exemple, mauvaises épissures, fissures ou saletés et abrasion.

Contenu de l'emballage

1. Numériseur de films (x 1)
2. Adaptateur d'alimentation (x 1)
3. Cable USB (x 1)
4. Cable sortie TV (x 1)
5. Bobine de 5 pouces (x 1)
6. Adaptateur de bobine (x 1)
7. Tissu (x 1)
8. Manuel d'utilisation

Adaptateur de bobine Diamètre : intérieur - 8 mm, extérieur - 13 mm

Fonction des touches

1. Touche alimentation : éteindre ou allumer l'appareil.
2. Touches directionnelles « Up » ou « Down » : mettre un élément du menu en surbrillance à l'écran LCD.
3. Touche « Enter/Start/Stop »: activer/désactiver un élément en surbrillance.
4. Touche « Menu »: revenir à la sélection du menu; appuyez deux fois pour entrer dans le mode menu ou enregistrement.

Préparation du film

Si votre film est en mauvais état, c'est-à-dire coupé, percé de trous, mal aligné, collé, plissé, épissé, collant ou épaissi, veuillez au préalable vérifier et régler le problème. Sinon, cela peut endommager ou boucher l'appareil ou engendrer des vidéos de mauvaise qualité.

Avant l'enregistrement, il est recommandé d'utiliser un chiffon non pelucheux et/ou un nettoyant de film antistatique pour nettoyer la saleté, les débris chimiques issus du processus de fabrication et toute moisissure présents sur le film, afin d'empêcher leur apparition dans l'enregistrement.

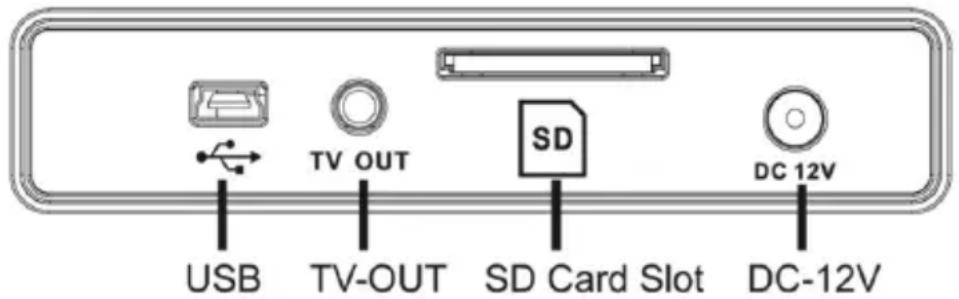

1. Fixer le cordon d'alimentation

Branchez l'adaptateur d'alimentation 12 V CC fourni.

2. Insérer la carte mémoire SD (max 32 go.)

Insérez la carte mémoire SD/SDHC avant la mise sous tension du numériqueur.

• Si vous utilisez une carte micro SD avec adaptateur ou une carte SDXC de 64 Go non compatible avec le numériqueur, le message « Card error » s'affichera à l'écran. Ce numériqueur ne prend en charge que les cartes SD/SDHC de capacité maximale 32 Go. Assurez-vous que la carte SD/SDHC est débloquée (c'est-à-dire la languette blanche en position avant).
• Insérez et poussez la carte SD/SDHC à l'intérieur jusqu'au déclic. Toute mauvaise insertion peut endommager le lecteur de carte ou la carte SD/SDHC; ces derniers ne sont pas couverts par la garantie.

3. Mettre en marche/arrêter le numériseur de films

Appuyez sur le bouton d'alimentation pour mettre en marche ou arrêter l'appareil.

4. Nettoyer la table lumineuse

Poussez le volet de la porte du film vers la gauche pour ouvrir la porte. Avec le tissu fourni, nettoyez délicatement la table lumineuse.

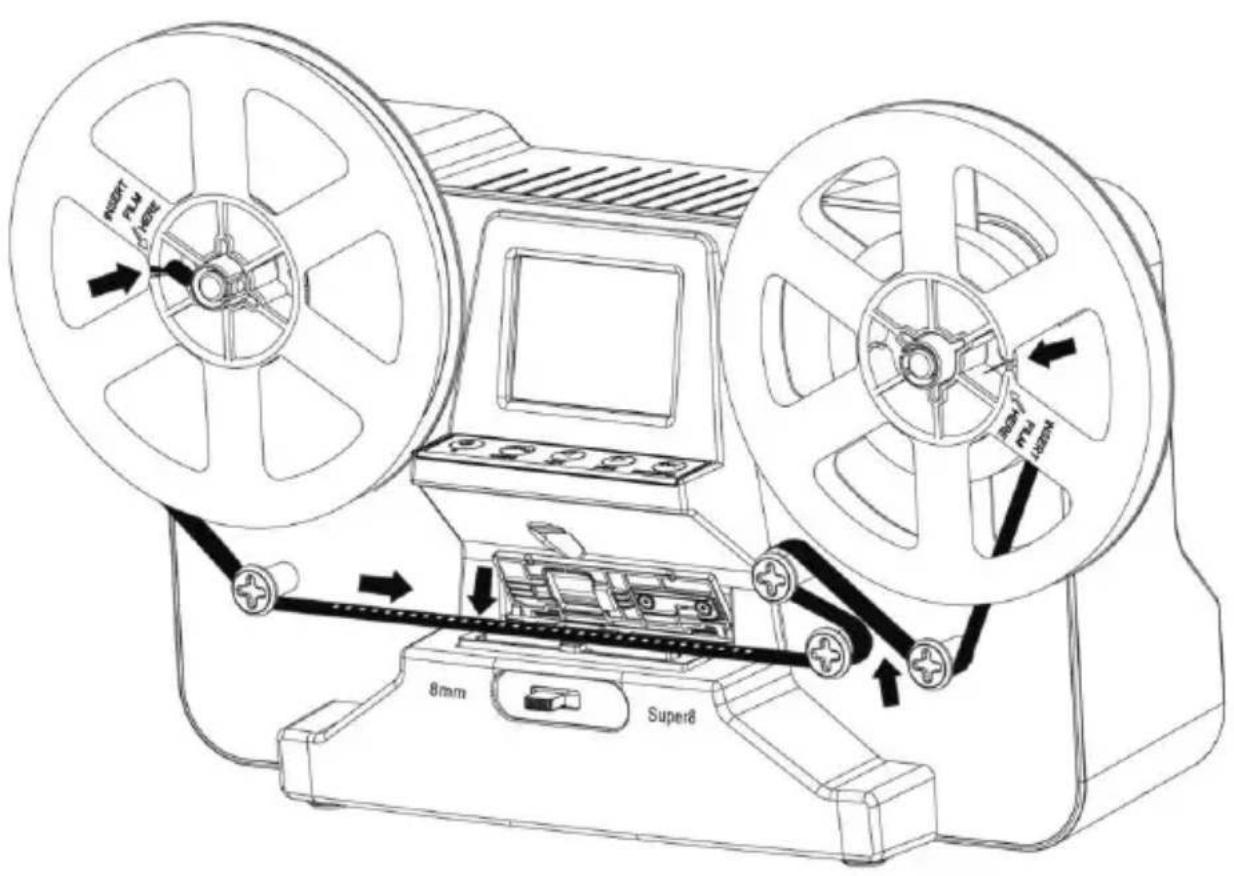

5. Installer les bobines et le film

a. Si vous disposez d'une bobine de film ayant un trou d'installation de 8 mm (petit), installez-la directement sur le bras, sinon, utilisez l'adaptateur de bobine. b. Installez la bobine de 5 pouces fournie sur le bras droit. c. Suivez le schéma de routage de film imprimé sur la façade du numériseur pour router le film.

d. Poussez pour ouvrir la porte à volet, fixez les perforations du film sur la partie supérieure, sous les deux languettes blanches.

deux languettes blanches

e. Une fois le film correctement installé, refermez la porte à volet.

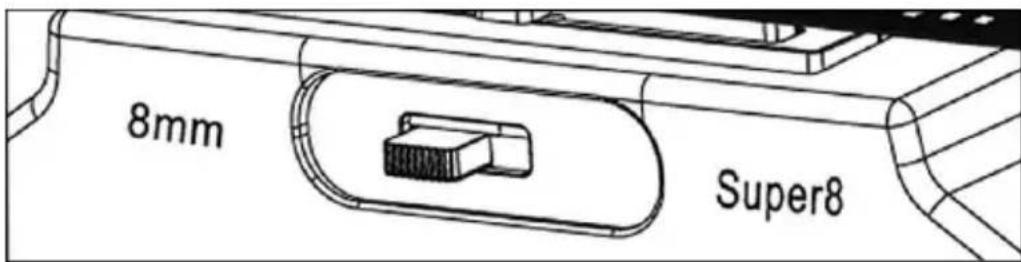

f. Poussez le levier à gauche ou à droite pour sélectionner le type de film.

6. Sélection du menu

Utilisez les touches directionnelles « Up » ou « Down » pour mettre en surbrillance l'élément du menu sélectionné, puis pressez sur « Enter ».

1re page 2

page 3

page 4

page

Enregistrement

1. Poussez le levier de sélection du type de film à gauche (8 mm) ou à droite (Super 8) pour sélectionner le type de film, puis pressez sur la touche « Enter/Start »
2. Appuyez sur la touche « Enter/Start » pour démarrer l'enregistrement. Pendant l'enregistrement, un point rouge clignote au coin supérieur gauche de l'écran.
3. Le numériseur arrêté l'enregistrement 2 s après avoir appuyé sur la touche « Enter/Stop »

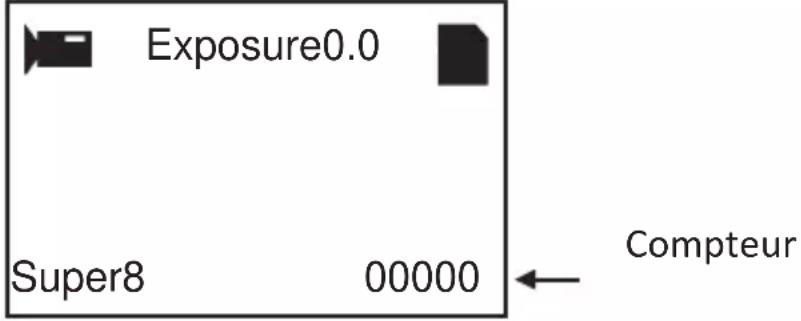

4. Le compteur situé au coin inférieur droit de l'écran augmentera après chaque image enregistrée.

Remarque :

L'appareil comprend les options de réglage suivantes : exposition, netteté, réglage d'image, que vous devez avant de démarrer tout enregistrement.

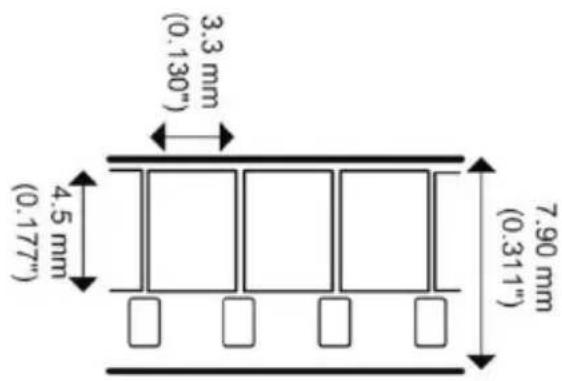

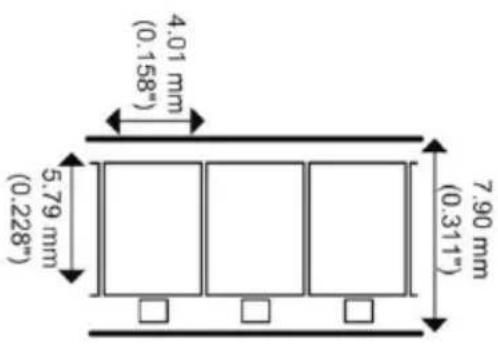

Type de film

Lecture

1. Appuyez sur la touche « Menu », mettez lecture en surbrillance, puis pressez sur « Enter »
2. Appuyez sur la touche directionnelle « Up/Down » pour sélectionner le fichier à, puis pressez sur « Enter/Start »
3. Appuyez sur « Enter/Stop » pour faire une pause de lecture.
4. Appuyez une fois sur la touche « Menu » pour accéder au menu modifier. Mettez « Return » en surbrillance (pour reprendre la lecture) ou « Delete » (pour supprimer le fichier en cours).
5. Appuyez deux fois sur la touche « Menu » pour revenir au mode enregistrement ou à l'accueil.

Remarque : les utilisateurs d'ordinateurs Mac doivent créer des fichiers cachés et les ajouter dans la carte mémoire SD/SDHC chaque fois qu'ils désirent lire sur leurs Mac des fichiers films MP4 préalablement enregistrés. Les fichiers MP4 cachés ou modifiés sauvegardés dans la carte SD/SDHC ne peuvent plus être lus sur le numériseur de films. Sinon, le message « No File » s'affiche à l'écran.

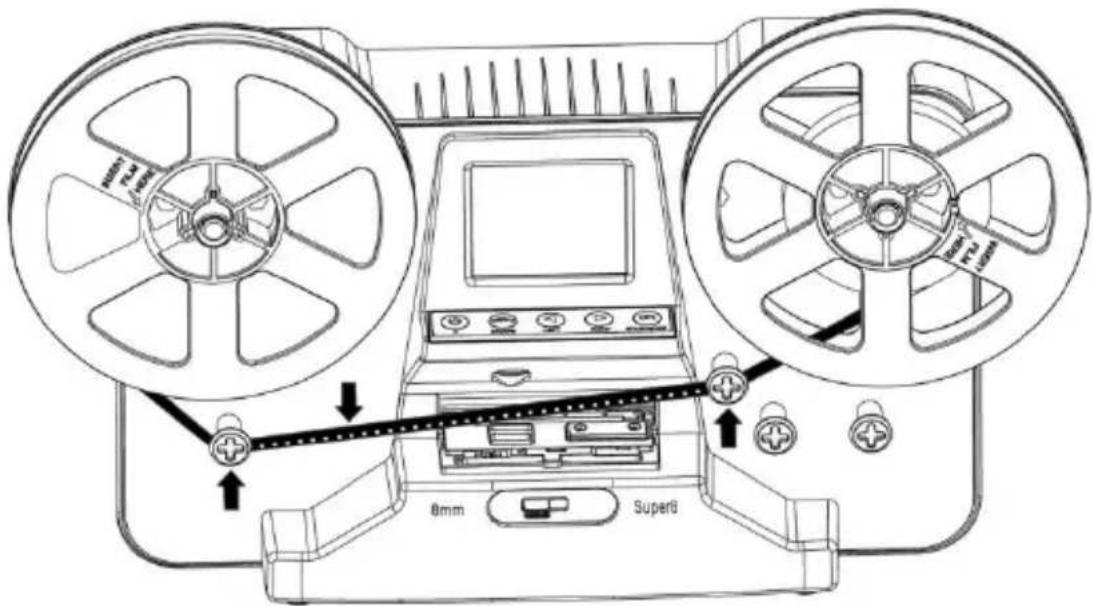

Rebobiner

1. Ouvrez la porte à volet et retirez le film, puis refermez-la.
2. Permutation de bobines : Placez une bobine vide sur le bras droit en prenant soin d'orienter les perforations du film à l'extérieur.
3. Respectez les instructions qui s'affichent à l'écran.
4. Appuyez sur la touche « Enter » pour démarrer/arrêter le rebobinage.

Exposition

1. La plage d'exposition va de 2,0 à -2,0.
2. Appuyez sur la touche directionnelle « Up/Down » pour modifier l'exposition, puis sur « Enter » pour confirmer.
3. L'exposition par défaut est 0,0. Les valeurs d'exposition négatives ont un effet assombrissant, tandis que la valeur 2,0 fournit une image très lumineuse.
4. Réglez l'exposition avant l'enregistrement.

Netteté

1. La plage de netteté va de faible à élevé. Le réglage par défaut est moyen.
2. Appuyez sur la touche directionnelle « Up/Down » pour modifier l'exposition, puis sur « Enter » pour confirmer.
3. Réglez la netteté avant l'enregistrement.

Branchez le câble USB fourni pour charger les fichiers MP4 enregistrés sur un support. La carte mémoire SD/SDHC est elle-même comme un disque externe ; elle est désignée par NO_NAME. Les fichiers MP4 sont sauvegardés dans le répertoire « FilmScanner/MOVIE »

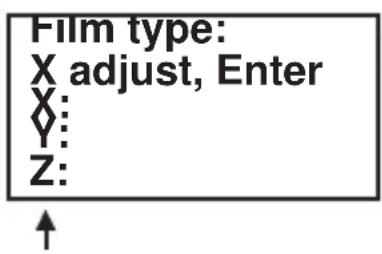

Réglage d'image

Vous pouvez régler le registre du film (centre du film X et Y). Si l'option par défaut est « Off », vous devez le modifier avant l'enregistrement.

8 mm ou SP8 (Super 8) Sélectionnez X, Y ou Z en appuyant sur la touche « Enter » X = déplacer le centre vers la gauche ou vers la droite Y = déplacer le centre vers le haut ou vers le bas Z = zoom avant ou zoom arrêté

Réglez les valeurs de X, Y et Z en appuyant sur les touches «Up» ou «Down»

Les langues disponibles sont : anglais, français, espagnol, allemand et italien.

Formater

Mettez « Yes » ou « No » en surbrillance pour supprimer tous les fichiers contenus dans la carte mémoire SD/SDHC connectée.

Connecteur au téléviseur

Votre téléviseur peut servir d'écran par défaut.

1. Allumez le numériseur et le téléviseur.
2. Réglez l'entrée TV sur le mode AV (ou TV, TV).
3. Branchez un bout du câble de sortie TV fourni sur le port sortie TV du numériseur et l'autre bout sur le port d'entrée vidéo du téléviseur (jaune).
4. L'écran LCD du numériseur s'assombrit et l'image s'affiche sur le téléviseur.

Caractéristiques techniques

Capteur d'image : capteur CMOS de 3,53 megapixels (2304H x 1536V)

Écran : TFT couleur 2,4 po

Contrôle d'exposition : automatique/manuel (-2,0 à

-2,0) Balance des blancs : automatique

Résolution : 1440 x 1080P

Vitesse de lecture des images : 20images/s

Type de film : films 8 mm et Super 8 sur bobines 3 po ou 5 po

Format de fichiers : MP4

Type de sortie TV : NTSC/PAL

Mémoire externe : carte mémoire SD de capacité max. 32Go*

Alimentation électrique : 12 V CC

Interface : USB 2.0

Langues: anglais, français, espagnol, allemand et italien

Dimensions (L/l/P): 269 x 166 x 114 mm/10,6 x 6,5 x 4,5 po

Poids: 1410 g/3,1 lb

Remarque :

Chaque film de 50 pieds (15m) nécessite environ 125 Mo de mémoire et environ 30 min d'enregistrement.
