Producttype	8 mm en Super 8 filmscanner
Merk	Reflecta
Model	Super 8 en Normaal 8
Beeldsensor	CMOS 3,53 megapixel (2304x1536), 1/3 inch
Scherm	LCD TFT-kleurenscherm 2,4 inch
Video resolutie	1440 x 1080P (1080p), 30 fps
Ondersteunde filmtypes	8 mm en Super 8 op spoelen van 3 of 5 inch
Bestandsformaat	MP4 (MPEG-4)
Opslag	SD/SDHC geheugenkaart tot 32 GB (niet inbegrepen)
Uitgangen	USB 2.0, TV-uitgang (NTSC/PAL)
Voeding	12 V DC via meegeleverde netadapter
Afmetingen (L x B x D)	269 x 166 x 114 mm
Gewicht	1410 g
Belichtingsregeling	Automatisch/handmatig (-2,0 tot +2,0)
Scherpte	Instelbaar (laag tot hoog, standaard gemiddeld)
Beeldinstelling	Positie X/Y en zoom (W)
Beschikbare talen	Engels, Frans, Spaans, Duits, Italiaans
Inhoud van de verpakking	Scanner, netadapter, USB-kabel, TV-kabel, spoel, spoeladapters, borstel, handleiding
Onderhoud	Reinig de lichttafel met de meegeleverde borstel; reinig de film met een pluisvrije doek
Veiligheid	Niet laten vallen; alleen de meegeleverde adapter gebruiken; de SD-kaart correct plaatsen

Veelgestelde vragen - Super 8 Normal 8 Reflecta

Welke soorten films kan ik digitaliseren?

Deze scanner accepteert 8 mm en Super 8 films gemonteerd op spoelen van 3 of 5 inch diameter.

Hoe start ik het digitaliseren?

Nadat u de film hebt geïnstalleerd en een SD-kaart hebt geplaatst, schakelt u het apparaat in, selecteert u het filmtype met de hendel, en drukt u op de Enter/Start knop om de opname te starten.

Welke geheugenkaart moet ik gebruiken?

Gebruik een SD- of SDHC-kaart met een maximale capaciteit van 32 GB. MicroSD-kaarten met adapter of SDXC-kaarten zijn niet compatibel.

Hoe reinig ik de lichttafel?

Open de filmdeur en gebruik de meegeleverde borstel om voorzichtig de lichttafel te reinigen.

Kan ik de scanner op een televisie aansluiten?

Ja, sluit de meegeleverde TV-kabel (geel) aan op de TV-uitgang van de scanner en op de video-ingang van de televisie. Stel de TV-ingang in op de juiste modus.

Hoe spoel ik een film terug?

Open de deur, verwijder de film, plaats een lege spoel op de rechterarm, volg het stippellijnpad, en druk op Enter om het terugspoelen te starten/stoppen.

Wat moet ik doen als het scherm 'Card error' weergeeft?

Zorg ervoor dat u een SD/SDHC-kaart tot 32 GB gebruikt, dat het beveiligingslipje is ontgrendeld, en plaats deze correct tot u een klik hoort.

Hoe pas ik de belichting aan?

Ga naar het menu Belichting, gebruik de Omhoog/Omlaag toetsen om in te stellen van -2,0 (donkerder) tot +2,0 (lichter), en druk op Enter om te bevestigen. Stel in voor de opname.

Hoe verwijder ik videobestanden?

In de afspeelmodus drukt u eenmaal op Menu, selecteert u Verwijderen met de pijltjes, en drukt u op Enter om het huidige bestand te verwijderen.

Hoe formatteer ik de SD-kaart?

Selecteer in het menu Formatteren, kies dan Ja om alle bestanden op de kaart te wissen. Bevestig met Enter.

GEBRUIKSAANWIJZING Super 8 Normal 8 Reflecta

Voordat u de Filmscanner in gebruik neemt ....1

De film voorbereiden....3

1. Sluit de voedingskabel aan....3

2. Sluit een SD/SDHC-geheugenkaart aan (max. 32 GB)....3

3. De Filmscanner in-/uitschakelen ....4

4. Het lichtplateau reinigen....4

5. De spoelen en film monteren....4

6. Menuselecties ....5

Opnemen....6

Afspelen....6

Terugspoelen....7

Belichting....7

Scherpte 8

USB....8

Frame-instelling....8

Taal 8

Formatteren....8

Standaard instelling 8

Aansluiting op een tv....9

Specifications....9

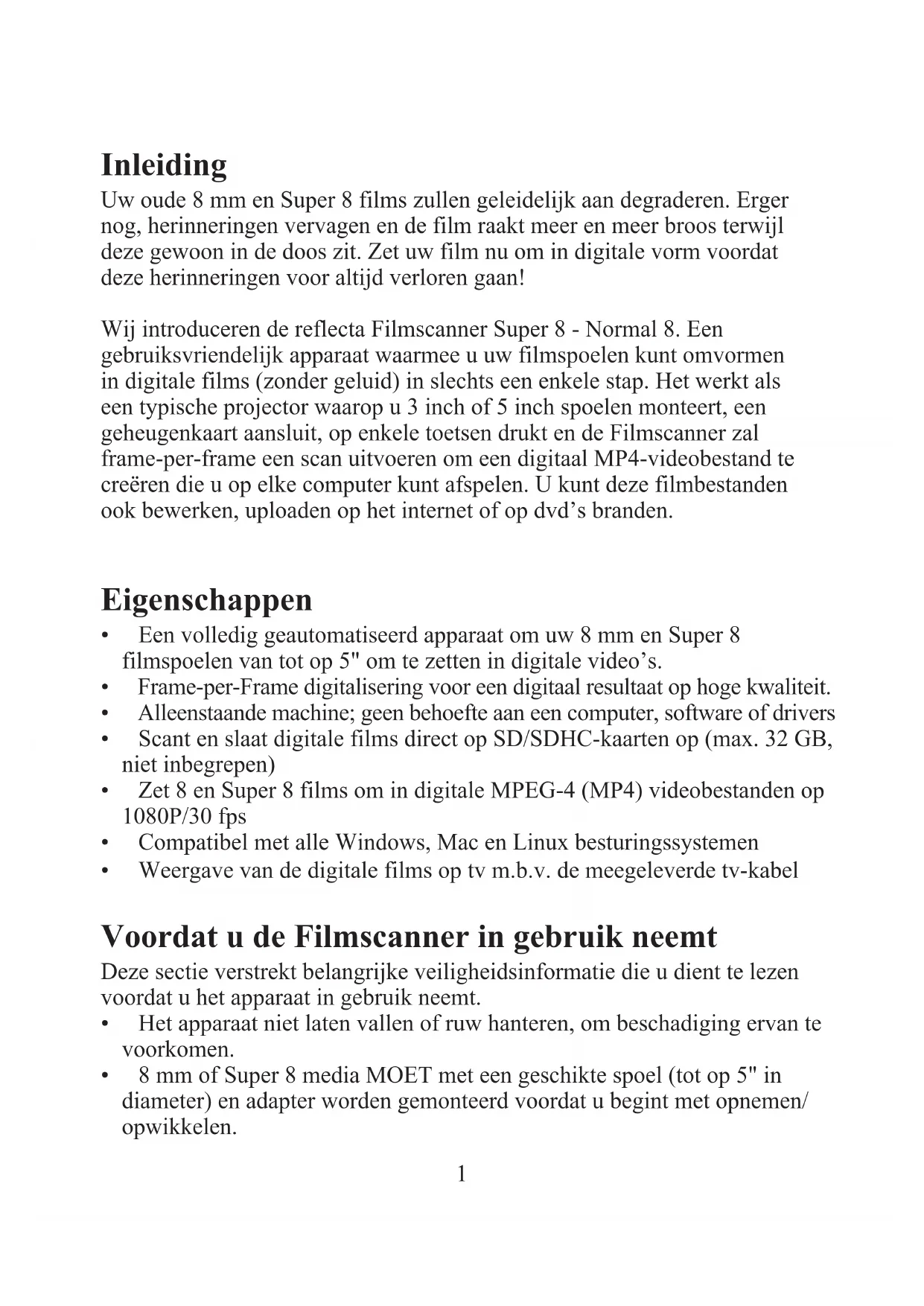

Inleiding

Uw oude 8 mm en Super 8 films zullen geleidelijk aan degraderen. Erger nog, herinneringen vervagen en de film raakt meer en meer broos terwijl deze gewoon in de doos zit. Zet uw film nu om in digitale vorm voordat deze herinneringen voor altijd verloren gaan!

Wij introduceren de reflecta Filmscanner Super 8 - Normal 8. Een gebruiksvriendelijk apparaat waarmee u uw filmspoelen kunt omvormen in digitale films (zonder geluid) in slechts een enkele stap. Het werkt als een typische projector waarop u 3 inch of 5 inch spoelen monteert, een geheugenkaart aansluit, op enkele toetsen drukt en de Filmscanner zal frame-per-frame een scan uitvoeren om een digitaal MP4-videobestand te creëren die u op elke computer kunt afspelen. U kunt deze filmbestanden ook bewerken, uploaden op het internet of op dvd's branden.

Eigenschappen

• Een volledig geautomatiseerd apparaat om uw 8 mm en Super 8 filmspoelen van tot op 5" om te zetten in digitale video's.
  • Frame-per-Frame digitalisering voor een digitaal resultaat op hoge kwaliteit.
• Alleenstaande machine; geen behoefte aan een computer, software of drivers
• Scant en slaat digitale films direct op SD/SDHC-kaarten op (max. 32 GB, niet inbegrepen)
• Zet 8 en Super 8 films om in digitale MPEG-4 (MP4) videobestanden op 1080P/30 fps
• Compatibel met alle Windows, Mac en Linux besturingssystemen
  • Weergave van de digitale films op tv m.b.v. de meegeleverde tv-kabel

Voordat u de Filmscanner in gebruik neemt

Deze sectie verstrekt belangrijke veiligheidsinformatie die u dient te lezen voordat u het apparaat in gebruik neemt.

• Het apparaat niet laten vallen of ruw hanteren, om beschadiging ervan te voorkomen.
• 8 mm of Super 8 media MOET met een geschikte spoel (tot op 5" in diameter) en adapter worden gemonteerd voordat u begint met opnemen/opwikkelen.

Leveringsomvang

1. reflecta Filmscanner x 1
2. Stroomadapter x 1
3. USB-kabel x 1
4. TV-UIT kabel x 1
5. 5" spoel in 8 mm diametergat x 1
6. Spoeladapter x 2
7. Borsteltje x 1
8. Gebruikshandleiding x 1

Spoeladapter

8 mm diameter binnenin;

13 mm buitenzijde

Filmtype

1. Aan-/uittoets: Het apparaat in- of uitschakelen.
2. Pijltjestoetsen Up of Down: Menuopties markeren op de LCD-display.
3. Enter-/start-/stoptoets: Een gemarkeerde optie starten/stoppen.
4. Menutoets: Terugkeren naar de menuselectie; tweemaal indrukken om de menumodus of opnamemodus te openen.

Aan de slag

De film voorbereiden

Als uw film niet in goede staat verkeert (d.w.z. gebroken, gescheurd met geperforeerde gaten, verkeerd uitgelijnd, overlappende tape, verbogen, gesplitst, plakkerig of dik), controleer en verhelp dit probleem dan a.u.b. eerst. De reflecta Filmscanner Super 8 en Normal 8 kan anders beschadigd raken of klem komen te zitten, of video's van slechte kwaliteit produceren. Sommige vroege films zijn bovendien te strak gewikkeld, wat tot trillingen kan leiden tijdens het opnameproces. U kunt de reflecta Filmscanner Super 8 en Normal 8 gebruiken om de film heen-en-weer te spoelen om de juiste strakheid te herstellen.

Voordat u de opname start, is het aangeraden een pluisvrij doekje en/ of antistatische filmreiniger te gebruiken om stofdeeltjes te verwijderen, enigerlei chemische restjes wegens filmbehandeling te reinigen en eventuele schimmelplekjes op de film te drogen om te voorkomen dat deze te zien zijn op de opgenomen video's.

1. Sluit de voedingskabel aan.

Sluit de meegeleverde DC 12V stroomadapter aan.

Voedingsingang

2. Sluit een SD/SDHC-geheugenkaart aan (max. 32 GB).

Sluit de SD/SDHC-geheugenkaart aan voordat u de Filmscanner inschakelt.

• Als u een MicroSD-kaart met een adapter, of SDXC-kaart (64 GB), gebruikt die niet compatibel is met de Filmscanner, dan zal de melding "Card error" (kaartstoring) op de display verschijnen. De Filmscanner ondersteunt alleen SD/SDHC-geheugenkaarten met een maximale capaciteit van 32 GB.
• Zorg ervoor dat de SD/SDHC-kaart is ontgrendeld (witte palletjes in positie vooruit).
• Steek de SD/SDHC-kaart in de sleuf en druk aan totdat deze vast klikt. De SD/SDHC-kaart verkeerd insteken kan de kaartlezer of de kaart zelf beschadigen, wat niet door de garantie wordt gedekt.
• De SD/SDHC a.u.b. loskoppelen/uitwerpen door de kaart in te drukken i.p.v. er aan te trekken. De Filmscanner schakelt automatisch uit wanneer u de SD/SDHC-kaart aansluit/loskoppelt.

3. De Filmscanner in-/uitschakelen

Druk op de aan-/uittoets om de Filmscanner in of uit te schakelen.

4. Het lichtplateau reinigen

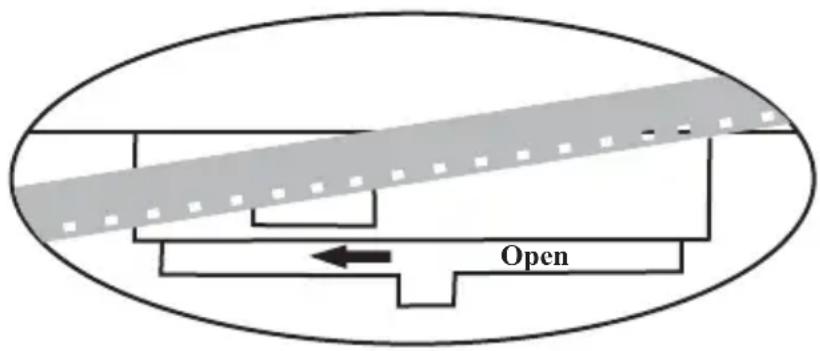

Druk het palletjes van de filmklep naar links om de klep open te klappen.

Gebruik the meegeleverde borsteltje om het lichtplateau voorzichtig te reinigen.

5. De spoelen en film monteren

a. Als uw filmspoel een 8 mm (klein) montagegat heeft, dient u de spoel direct op de as te monteren, zo niet gebruik dan de meegeleverde roodkleurige spoeladapter.

b. Monteer de meegeleverde 5" spoel op de rechter as.

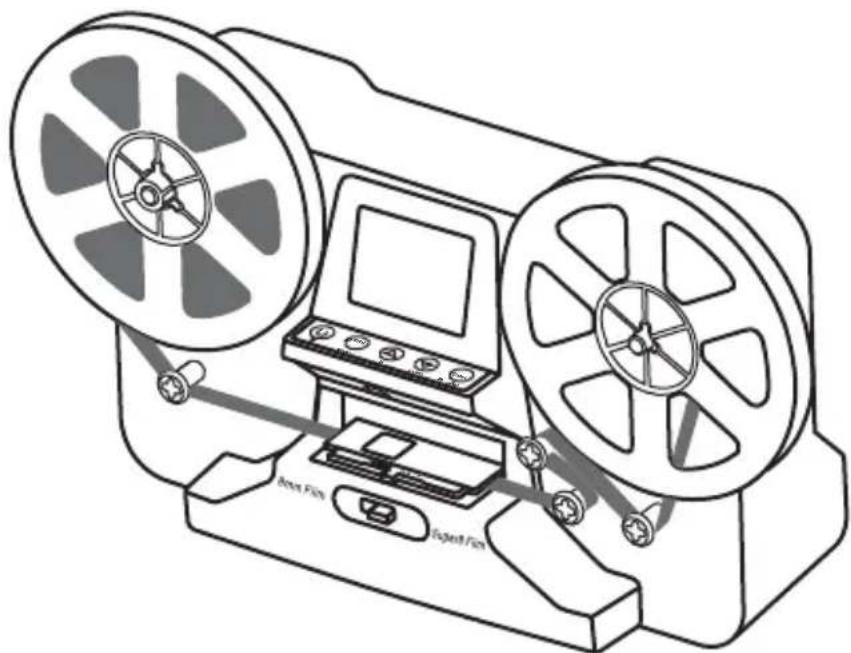

c. Volg het positiediagram voor de film, afgedrukt op de voorzijde van de Filmscanner om de film correct te arrangeren.

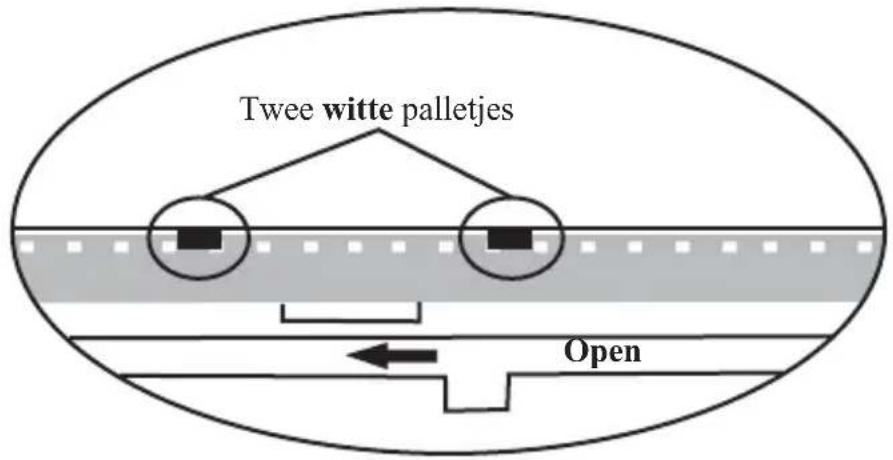

d. Duw de klep open, plaats de geperforeerde gaatjes van de film bovenaan, maar onder de twee witte palletjes.

e. Sluit de filmklep nadat de film correct is geplaatst.

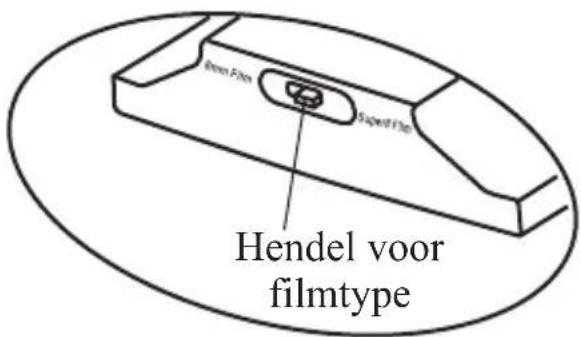

f. Selecteer het filmtype door het typehendeltje naar links of rechts te drukken.

6. Menuselecties

Gebruik de pijltjestoetsen Up of Down om de Menuselectie te markeren en druk vervolgens op Enter.

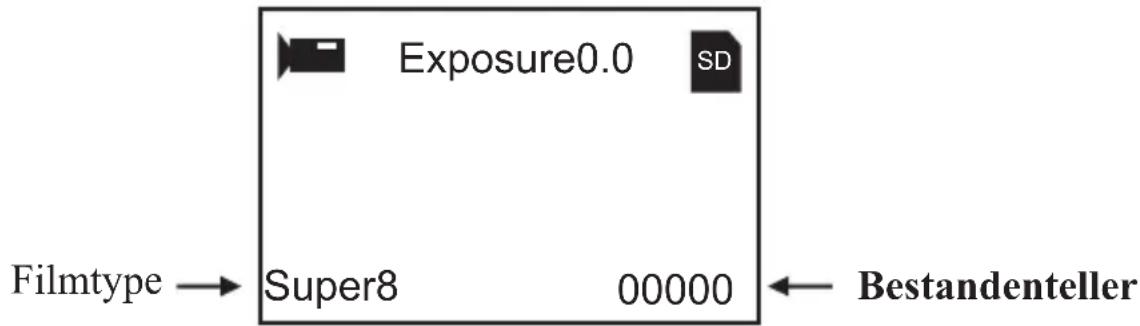

1. Beweeg het filmselectiehendeltje naar links (8 mm) of rechts (Super 8) om het type film te selecteren en druk vervolgens op de Enter-/Starttoets.
2. Druk op Enter/Start om de opname te starten. Er zal linksboven in de hoek een rode stip knipperen terwijl de opname loopt.
3. Als u nu op de Enter-/Stoptoets drukt, zal de Filmscanner zal de opname na 2 seconden stoppen.
4. De bestandenteller rechtsonder in de hoek zal na elke gestopte opname met één verhogen. Het nummer op de teller vertegenwoordigt bovendien ook de bestandsnaam van de opgenomen film.

Opmerking:

Het apparaat stelt afstellingen beschikbaar voor belichting, scherpte, frameverstelling/filmregistratie, stel deze a.u.b. in voorafgaand aan de opname.

Afspelen

1. Druk op de Menutoets, markeer de optie Afspelen en druk vervolgens op Enter.
2. Druk op de pijltjestoets Up/Down om het af te spelen bestand te selecteren en druk vervolgens op Enter/Start.
3. Druk op Enter/Stop om de weergave te pauzeren.
4. Druk eenmaal op de Menutoets om de bewerkingsmodus te openen. Markeer de optie Return (terugkeren naar Afspelen) of Delete (het huidige bestand wissen).
5. Druk tweemaal op de Menutoets om terug te keren naar de opnamemodus of naar het hoofdmenu.

Opmerking: Mac computers zullen verborgen bestanden creëren en deze toevoegen aan de SD/SDHC-geheugenkaart telkens dat u een opgenomen MP4-videobestand afspeelt op de Mac. De verborgen of gemodificeerde MP4-bestanden op de SD/SDHC-geheugenkaart kunnen niet langer worden afgespeeld op de Filmscanner. Er zal echter de melding "No File" worden weergegeven op de display.

Terugspoelen

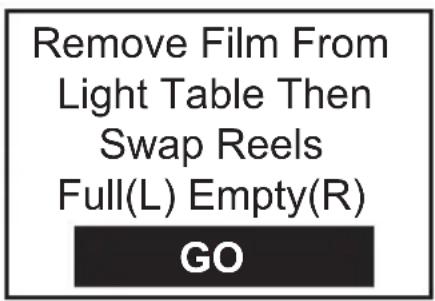

1. Open de filmklep, verwijder de film en sluit de klep weer. Verifieer dat de filmklep is gesloten en niet in de weg zit van het terugspoelproces, om krassen op de film te voorkomen.
2. Verwissel de spoelen. Plaats een lege spoel op de rechter as en plaats de geperforeerde gaatjes van de film aan de buitenzijde (zie afbeelding). Als er een spoeladapter is vereist, plaats dan altijd de grijze adapter op de rechter spoelzijde.
3. Volg het positiediagram voor de film, afgedrukt op de Filmscanner (de stippellijn) en volg de instructies op de display.
4. Druk op de Entertoets om het terugspoelproces te starten/stoppen.

1. De belichting heeft een bereik van 2,0 tot -2,0.
2. Druk op Up/Down om de waarde te veranderen en druk op Enter om uw instelling te bevestigen.
3. De standaard instelling is 0,0. Negatieve waarden leiden tot een donkerder effect en een belichting van 2,0 geeft het helderste resultaat.
4. Stel de gewenste belichting in voorafgaand aan de opname.

Scherpte

1. De scherpte heeft een bereik van Laag tot Hoog. De standaard instelling is Gemiddeld.
2. Druk op Up/Down om de waarde te veranderen en druk op Enter om uw instelling te bevestigen.
3. Stel de gewenste scherpte in voorafgaand aan de opname.

Sluit de meegeleverde USB-kabel aan om de opgenomen MP4-bestanden te uploaden. De SD/SDHC-geheugenkaart wordt gelezen als een externe drive met de naam NO_NAME drive (G:)*. De opgeslagen MP4-bestanden zijn te vinden in de folder FilmScanner/MOVIE.

*Opmerking: (G:) kan per computer verschillen.

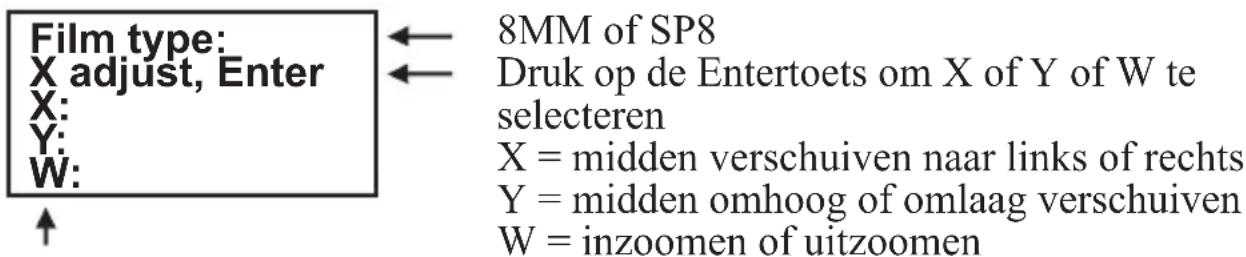

Frame-instelling

U kunt afstellingen uitvoeren voor de filmregistratie (midden van film X en Y). Dit dient te worden ingesteld voorafgaand aan de opname, de standaard instelling is off.

Druk op de toetsen Up of Down om de waarden van X, Y of W aan te passen

Taal

Deze Filmscanner stelt de talen Engels, Frans, Spaans, Duits en Italiaans beschikbaar.

Formatteren

Markeer Yes of No om alle bestanden op de aangesloten SD/SDHC-geheugenkaart te wissen.

Standaard instelling

Alle waarden terugstellen op 0,0 of gemiddeld.

Aansluiting op een tv

U kunt uw tv-beeldscherm gebruiken als het standaard scherm.

1. Schakel de reflecta Filmscanner en tv in.
2. Stel de tv-ingang in op modus A (of TV, TV).
3. Sluit de "TV OUT"-poort van de filmscanner aan op de video-ingang van de tv (geel) met de meegeleverde "TV-Uit"-kabel.
4. Het LCD-scherm op de Filmscanner zal nu donker worden en de weergave zal nu op uw tv verschijnen.

Specifications

Beeldsensor: 3,53 Megapixels (2304H x 1536V) 1/3" CMOS-sensor

Display: Kleuren 2,4" TFT LCD

Belichtingsregeling: Automatisch/handmatig (-2,0 tot 2,0)

Witbalans: Automatisch

Resolutie: 1440 x 1080p

Framesnelheid van weergave: 30 frames per seconde*

Scanmethode: Video

Filmttype: 8 mm en Super 8 filmrol in 3" of 5" spoel

Bestandsformaat: MP4

type TV-UIT: NTSC/PAL

Ingebouwd geheugen: Geen

Extern geheugen: SD/SDHC-geheugenkaart tot op 32 GB (max.)**

Voeding: DC 12V

Interface: USB 2.0

Taal: Engels, Frans, Spaans, Duits en Italiaans

Afmetingen (L/B/H): 269 x 166 x 114 mm/10,6 x 6,5 x 4,5 inch

*Gebruikers die de afspeelsnelheid willen veranderen in 18 of 24 fps, kunnen "VLC" downloaden, een gratis softwareprogramma van VLC.org, echter niet ondersteund door reflecta.

**Elke 50 voet film neemt ongeveer 125 MB geheugen in beslag en ongeveer 30 minuten om op te nemen.
