Produkttyp	Scanner für Filme und Dias
Marke	Reflecta
Modell	x11-Scan
Abmessungen (H x B x T)	95 mm x 135 mm x 125 mm
Gewicht	ca. 500 g
Bildsensor	1/2,33 Zoll 14 Megapixel CMOS-Sensor
Maximale Auflösung	22 Megapixel (interpoliert), 14 Megapixel (optisch)
Display	5 Zoll IPS-LCD-Weitwinkelanzeige
Filmtypen	Farb- und SW-Negative (135, 110, 126), Dias 50x50 mm
Belichtungssteuerung	Automatisch und manuell (EV +/- 2,0)
Farbabgleich	Automatisch, manuelle RGB-Einstellung
Stromversorgung	USB 2.0 (Typ C) oder 5V/1A Netzteil
TV-Anschluss	HDMI, USB (bis 4K/2K)
Speicher	SD/SDHC-Karte (max. 32 GB, FAT32 formatiert)
Lieferumfang	Scanner, Diahalter, Negativhalter (135), USB-Kabel, Reinigungspinsel, Anleitung
Reinigung	Äußeres mit weichem, trockenem Tuch abwischen; Glasoberfläche regelmäßig mit beiliegendem Pinsel reinigen
Sicherheitshinweise	Gehäuse nicht öffnen, nicht mit nassen Händen bedienen, von Kindern und Tieren fernhalten
Optionaler Zubehör	Halter für 126-Film (Art.-Nr. 64374), Halter für 110-Film (Art.-Nr. 64373)
Garantie	Herstellergarantie, genaue Dauer siehe Verkaufsunterlagen
Reparatur	Nur durch autorisiertes Servicepersonal; keine vom Benutzer zu wartenden Teile

Häufig gestellte Fragen - x11-Scan Reflecta

Wie schalte ich den Scanner ein?

Drücken Sie die Ein-/Aus-Taste auf der Rückseite des Scanners. Stellen Sie sicher, dass das USB-Kabel mit einer Stromquelle verbunden ist.

Welche SD-Karten werden unterstützt?

Der Scanner unterstützt SD- und SDHC-Karten mit maximal 32 GB. SDXC-Karten sind nicht kompatibel. Die Karte muss im FAT32-Dateisystem formatiert sein.

Wie lege ich einen Film ein?

Legen Sie den Film in den passenden Halter (Dia- oder Negativhalter). Die glänzende Seite des Films muss nach oben zeigen. Schieben Sie den Halter von rechts in den Schlitz des Scanners, bis er einrastet.

Welche Auflösungen stehen zur Verfügung?

Sie können zwischen 14 Megapixel und 22 Megapixel (interpoliert) wählen. Die Einstellung erfolgt im Vorschaumodus mit der Taste (1).

Kann ich die Bilder auf einem Fernseher anzeigen?

Ja, verbinden Sie den Scanner per HDMI-Kabel mit dem Fernseher. Wählen Sie auf der Startseite das Fotogalerie-Symbol oder drücken Sie die Start-/Vorschau-Taste. Auch eine USB-Verbindung ist möglich (bis 4K/2K).

Wie lade ich die Bilder auf den Computer?

Schließen Sie den Scanner per USB an den Computer an. Wählen Sie auf der Startseite das USB-Dreizack-Symbol und bestätigen Sie mit der OK-Taste. Der Scanner wird dann als Massenspeicher erkannt.

Wie stelle ich Datum und Uhrzeit ein?

Wählen Sie auf der Startseite das Kalendersymbol. Mit der Wiedergabetaste können Sie das Feld auswählen und mit den Pfeiltasten anpassen. Bestätigen Sie mit OK.

Kann ich Bilder löschen?

Ja, im Wiedergabemodus wählen Sie das Bild mit den Pfeiltasten aus und drücken die Löschtaste (ü). Einmaliges Drücken löscht das aktuelle Bild, zweimaliges Drücken löscht alle Bilder.

Was tun, wenn die SD-Karte nicht erkannt wird?

Überprüfen Sie, ob die Karte richtig eingelegt ist und nicht gesperrt ist (Schreibschutzschalter). Formatieren Sie die Karte gegebenenfalls am Computer mit FAT32. Verwenden Sie nur Karten bis 32 GB.

Wie reinige ich den Scanner?

Wischen Sie das Gehäuse mit einem weichen, trockenen Tuch ab. Die Glasoberfläche können Sie mit dem mitgelieferten Pinsel reinigen. Verwenden Sie keine Flüssigkeiten.

BEDIENUNGSANLEITUNG x11-Scan Reflecta

1. SICHERHEITSHINWEISE 2
2. Vorbereitung 4
   Lieferumfang 4
   Teilnamen 5
3. Starten Sie Ihren x11-Scan 7
   Einstellungen für das Scannen von Filmen ...... 9
   Bildauflösung 12
4. Dia- / Filmhalter in den Scanner einsetzen ……13
5. Bildhelligkeit und Farbanpassung 14
6. Wiedergabe- und Löschmodus 15
7. Vorschau und Überprüfung von Bildern auf einem Fernsehbildschirm 18
8. Herunterladen der Bilder von der Karte auf den Computer ....19
9. Anhang 21
   Spezifikationen 21
   Symbole und Indikatoren 22

Willkommen

Vielen Dank, dass Sie sich für den x11-Scan entschieden haben.

Bitte nehmen Sie sich eine Moment Zeit und lesen Sie dieses Handbuch.

1. SICHERHEITSHINWEISE

Bevor Sie den x11-Scan benutzen, stellen Sie bitte sicher, dass Sie die unten beschriebenen

Sicherheitsvorkehrungen gelesen und verstanden haben.

Stellen Sie stets sicher, dass der x11-Scan

ordnungsgemäß bedient wird.

Versuchen Sie nicht, das Gehä use des Scanners zu öffnen und verändern ihn in keinster Weise. Reparatur- und Wartungsarbeiten dürfen nur von zugelassenem Servicepersonal durchgeführt werden.

Halten Sie den x11-Scan von Wasser oder anderen Flüssigkeiten fern. Bedienen Sie ihn nicht mit nassen Händen.

Bewahren Sie den Scanner und sein Zubehör außerhalb der Reichweite von Kindern und Tieren auf, um Unfälle oder Beschädigungen zu vermeiden.

Verwenden Sie nur Zubehör, das vom Hersteller empfohlen wurde. Die Verwendung von

Stromversorgungen, die nicht ausdrücklich für den x11-Scan empfohlen wurden, kann zu Überhitzung,

Stö rungen des Gerä ts, Feuer, elektrischen Schlag oder anderen Gefahren f ü hren.

Wischen Sie zur Reinigung des x11-Scans sein Äußeres mit einem weichen, trockenen Tuch ab.

2. Vorbereitung

DE

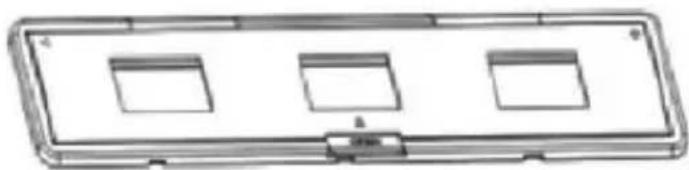

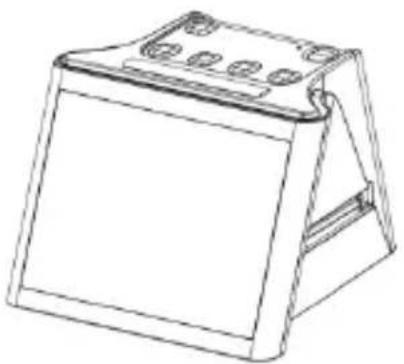

Lieferumfang

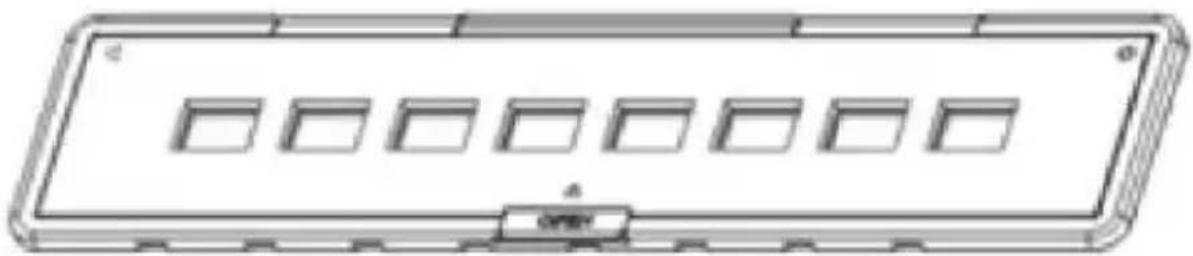

135 Halter für Negave

Halter für Typ 126 Negative (optionales Zubehör, Art.-№ 64374)

Halter für Typ 110 Negative (ooptionales Zubehör, Art.-№ 64373)

Hinweis: Wir empfehlen, den mitgelieferten Pinsel in den Schlitz des Scanners einzuführen und die Glasoberfläche regelmäßig zu reinigen, um ein klares Bild zu erhalten.

Stellen Sie sicher, dass Ihre Filmnegative / eingelegten Dias und Deckblätter sauber sind, bevor Sie sie in den Scanner einlegen. Staub oder Schmutz beeinträchtigen die Qualität Ihrer gescannten Bilder.

3. Starten Sie Ihren x11-Scan

DE

1. Setzen Sie die SD-Karte in den Scanner ein.

Setzen Sie die SD-Karte in den SD-Kartensteckplatz auf der Rückseite des Scanners ein. Stellen Sie sicher, dass die goldenen Kontakte der Karte nach unten zeigen. Die Karte wird automatisch verriegelt, wenn sie richtig eingelegt wurde.

Es werden nur SD- und SDHC-Karten (maximal 32 GB) akzeptiert. Eine Karte der SDXC-Klasse ist nicht kompatibel.

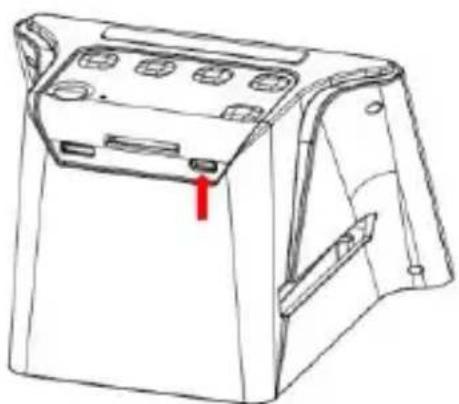

2. Schließen Sie den Scanner an die Stromversorgung an.

Schließen Sie den Type-C-USB-Kabelstecker an der Type-C-USB-Buchse des Scanners an.

Schließen Sie den anderen größeren USB-Stecker an das Netzteil oder den USB-Anschluss Ihres Computers an. Jedes der beiden Geräte versorgt den Scanner mit Strom.

Drücken Sie die Ein-/Aus-Taste Ihres Scanners, um die Stromversorgung einzuschalten. Auf dem LCD wird ein Popup-Bildschirm der Startseite angezeigt. Wählen Sie das Element aus, das Sie bedienen möchten. Es stehen 4 Elemente (Symbole) zur Auswahl.

Hinweis: Die Startseite und die Taste P

Die Startseite ist eine wichtige Seite für die Bedienung des Scanners. Von der Startseite aus können Sie durch

erneutes Drücken der Taste direkt in den Vorschaumodus des Scanners zum Scannen von Filmen wechseln, nachdem alle Einstellungen für den Film

vorgenommen wurden. Sie werden die Taste später häufig für die Bedienung des Scanners verwenden.

Dies ist die Hauptfunktion des Scanners, mit der Sie alle Einstellungen für das Scannen von Filmen vornehmen können. Beispielsweise die Einstellung von Filmtyp und -größe, eine Auswahl zum Scannen von transparenten Dias im Format 50 x 50 mm oder von Negativfilmen für 135-, 110- und 126-Filme. Weitere Einzelheiten finden Sie auf Seite 11:

(Bedienung des Scanners: Einstellungen zum Scannen:)

Das USB-Dreizack-Symbol:

Zum Herunterladen der Bilddateien von der SD-Karte auf den Computer. Weitere Einzelheiten finden Sie auf Seite 20:

(Herunterladen der Bilder von der Karte auf den Computer)

Das Foto-Galerie-Symbol:

Damit können Sie die gescannten Bilder von der Karte auf dem LCD-Bildschirm anzeigen. Sie können ihn als kleinen digitalen Bilderrahmen auf Ihrem Schreibtisch verwenden. Weitere Einzelheiten finden Sie in der Beschreibung auf Seite 17:

(Wiedergabe- und Löschmodus)

Das Kalendersymbol:

Stellen Sie damit Datum und Uhrzeit ein, die in Ihren

Bilddateien angezeigt werden sollen. Weitere

Einzelheiten finden Sie auf Seite 21:

(Einstellung von Datum und Uhrzeit:)

Bedienung des Scanners:

Einstellungen zum Scannen:

Wählen Sie auf der Startseite des LCD-Bildschirms das Filmsymbol (Voreinstellung) aus, indem Sie die

Taste /drücken und dann mit der Taste OK/() Ihre Auswahl bestätigen.

Sie gelangen dann zur 2. Auswahlseite, auf der Sie den Filmtyp wählen können:

Schwarzweiß -Negativ

Wählen Sie die Art des Films aus, den Sie scannen

möchten, indem Sie die Taste ↗ drücken und anschließend mit der Taste OK/(☐) Ihre Auswahl bestätigen.

Sie gelangen dann zur 3. Auswahlseite, auf der Sie die Filmgrö ß e wählen können:

135 Film: Film mit 24 x 36 mm Bildformat.
110 Film: Film mit 13 x 17 mm Bildformat.
126 Film: Film mit 28 x 28 mm Bildformat.

Wählen Sie die Größe des Films, den Sie scannen

möchten, indem Sie die Taste ✦ drücken und dann mit der Taste OK/() Ihre Auswahl bestätigen.

Auf dem LCD-Bildschirm wird ein Vorschaubildschirm angezeigt. Sie können nun den Filmhalter in den Scanner einlegen und das Fotos des Films wird auf dem LCD-Bildschirm angezeigt. Damit Sie bereit, die Fotos in digitale Bilder umwandeln und auf der SD-Karte zu speichern.

Kurzanleitung zum Vorschaumodus, um Filme zu Scannen:

Sie können jederzeit die Taste 1P drücken, um zur Startseite des Scanners zurückzukehren. Wenn Sie die Taste auf der Startseite des LCD-Bildschirms noch einmal drücken, gelangen Sie sofort in den Vorschaumodus zum Scannen von Filmen. Drücken Sie sie erneut, um zur Startseite zurückzukehren.

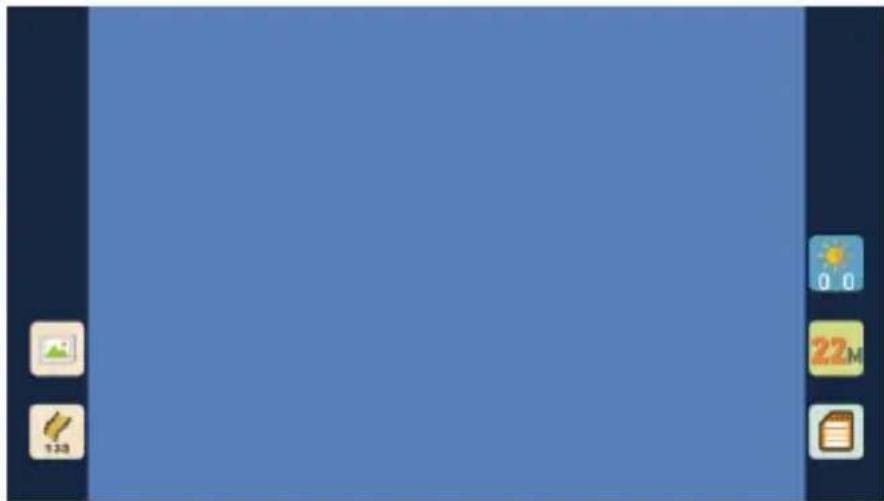

Vorschaubildschirm:

Es stehen 2 Auflö sungen zum Scannen und Speichern Ihres Bildes auf der SD-Karte zur Verfügung, 14 Megapixel und 22 Megapixel (durch Interpolation).

Die Auflö sung wird durch Drücken der Taste (1) im Vorschaumodus eingestellt. Der eingestellte Wert wird unten rechts im Vorschaubildschirm angezeigt.

4. Dia- / Filmhalter in den Scanner einsetzen

DE

Der Scanner unterstützt 50 x 50 mm große Dias mit einer Dicke von bis zu 3,2 mm sowie Farbnegativ- und Schwarzweiß negativ-Filme der Typen 135, 110 und 126.

Stecken Sie Ihre Dias in den Diahalter oder Ihre Negativfilmstreifen in den Negativhalter.

Stellen Sie sicher, dass die glänzende Seite des Films nach oben zeigt.

Führen Sie nun den Halter von rechts in den Schlitz des Scanners ein. Beim Hineinschieben rastet der Halter bei jedem Bild ein.

Sie können die Position des Films fein einstellen, indem Sie nach dem im Display angezeigten Bild richten.

Drücken Sie die Taste OK(), um das Bild zu scannen. Das Bild wird automatisch auf der SD-Karte gespeichert.

5. Bildhelligkeit und Farbanpassung

DE

Die Helligkeit und Farbe des Bildes werden automatisch voreingestellt. Normalerweise ist keine zusätzliche Einstellung erforderlich. Die Helligkeit und erblasste Farben des Films müssen angepasst werden. Drücken Sie die Taste ◀ oder RGB und auf dem LCD-Bildschirm werden die folgenden Symbole zur Einstellung angezeigt.

Helligkeitsanpassung RGB-Farbanpassung

Drücken Sie die Helligkeits- oder RGB-Taste und dann die Wiedergabetaste ( ), um die Farbe auszuwählen, die Sie anpassen möchten. Drücken Sie die Taste / , um den gewünschten Einstellwert auszuwählen und drücken Sie bestätigen dann mit der Taste OK/() Ihre Auswahl. Die Einstellungssymbole werden ausgeblendet. Drücken Sie dann erneut die Taste OK/(), um das eingestellte Bild zu scannen.

Sie können das Wiederherstellungssymbol () auswählen, um die angepassten Farben auf die ursprüngliche Standardeinstellung zurückzusetzen.

Wichtige Hinweise:

Alle Einstellungen zum Scannen von Filmen bei Ihrem

letzten Scanvorgang werden zurückgesetzt, wenn der Scanner über den Ein-/Aus-Schalter ausgeschaltet oder das USB-Kabel getrennt wird.

Wenn der Scanner nicht ausgeschaltet wurde, bleibt die vorherige Filmeinstellung erhalten, wenn Sie im

Vorschaumodus erneut die Taste Helligkeit (*) oder RGB ( )drücken.

6. Wiedergabe- und Löschmodus Wiedergabe:

Im Scanner-Vorschaumodus (Drücken Sie die Taste P erneut) können Sie die zuvor aufgenommenen Bilder anzeigen, indem Sie die Taste ▶(Wiedergabe), dann die Taste ◀und die Taste zur Bildauswahl drücken. Drücken Sie die Taste OK/(), um die auf der SD-Karte gespeicherten Bilder anzuzeigen. Durch erneutes Drücken der Taste ▶(Wiedergabe) werden die aufgenommenen Bilder in einen Diashow-Modus versetzt. Die Bilder werden alle 5 Sekunden gewechselt. Drücken Sie im Diashow-Modus die Taste OK/(), um zur Startseite des Scanners zurückzukehren. Sie können den Wiedergabemodus auch auf der Startseite des Scanners auswählen, indem Sie auf das Fotogalerie-Symbol klicken. Die Bedienung des Fotogalerie-Modus entspricht der des Wiedergabemodus.

Der Scanner kann in der Wiedergabe-Einstellung (Fotogalerie) als Mini-Fotorahmen auf Ihrem

Schreibtisch verwendet werden.

Wichtige Hinweise:

Der Fotogalerie-Modus des Scanners akzeptiert nur Bilder, die vom Scanner gescannt wurden. Bilder von anderen Gerä ten, z. B. einer Digitalkamera oder einem Mobiltelefon, werden mö glicherweise vom Scanner nicht akzeptiert und nicht angezeigt, da sich die Dateinamen oder das Bildformat unterscheiden.

Dateien lö schen:

Um ein aufgenommenes Bild zu lö schen, wählen Sie im Wiedergabemodus das Bild aus, das Sie lö schen

möchten, indem Sie die Taste ◀ oder ▶RGB drücken. Mit

einem Tastendruck auf die Lö schtaste (ü) lö schen Sie das ausgewählte Bild. Durch zweimaliges Drücken der Lö schtaste können Sie alle aufgenommenen Bilder lö schen.

Sie können mit der Taste ✝ die Option „Nein“ (nicht

lö schen) auswählen oder mit der Taste Lö schmodus verlassen.

Formatieren der SD-Karte:

Wenn Ihre verwendete SD-Karte (maximal 32 GB) nicht mit dem Scanner kompatibel ist und keine gescannten Bilder darauf gespeichert werden können, ist eine

Formatierung der Karte mit dem Computer erforderlich. Wählen Sie das Dateisystem FAT32, um Ihre Karte zu formatieren.

Durch das Formatieren Ihrer SD-Karte werden alle Dateien auf Ihrer Karte gelö scht. Speichern Sie Ihre Dateien (falls vorhanden) auf Ihrem Computer, bevor Sie die Karte formatieren.

7. Vorschau und Überprüfung von Bildern auf einem Fernsehbildschirm

DE

Verbinden Sie Ihren Scanner und Ihren Fernseher ü ber ein HDMI-Kabel. Stellen Sie Ihren Fernseher auf den HDMI-Anschluss ein, an den Sie den Scanner angeschlossen haben. Schalten Sie den Scanner ein und drücken Sie die Start- / Vorschau-Taste, um das Bild Ihres Films in der Vorschau anzuzeigen oder wählen Sie das Fotogalerie-Symbol auf der Startseite aus und drücken Sie die Taste OK/() zum Anzeigen Ihrer gescannten Bilder auf dem Fernsehbildschirm.

Sie können den Scanner auch ü ber den USB-Anschluss an den Fernseher anschließen, um die aufgenommenen Bilder abhängig von der maximalen Auflö sung Ihres Fernsehers mit einer Bildqualität von bis zu 4K / 2K zu ü berprüfen.

Informationen zum korrekten USB-Anschluss an Ihren Fernseher finden Sie in seiner Bedienungsanleitung. Behandeln Sie Ihren USB- und Scanneranschluss wie einen Kartenleser.

8. Herunterladen der Bilder von der Karte auf den Computer

DE

Schließ en Sie das Type-C-USB-Kabel an den Scanner und den USB-Anschluss Ihres Computers an. Schalten Sie Computer und Scanner ein. Wählen Sie auf der Startseite des Scanners (Voreinstellung) das

USB-Dreizack-Symbol mit der Taste / aus und aktivieren dann mit der Taste OK/() die Verbindung. Verwenden Sie den Scanner als Massenspeicher oder Kartenlesegerät, das an Ihren Computer angeschlossen ist, um die Bilddateien herunterzuladen.

Verbindung erfolgreich

Verbindung fehlgeschlagen

Wenn die Verbindung fehlgeschlagen ist: Überprüfen Sie, ob die SD-Karte richtig in den Kartensteckplatz eingesetzt wurde. Setzen Sie die SD-Karte erneut ein und versuchen Sie es wieder. Versuchen Sie, den Scanner an einen anderen USB-Anschluss Ihres Computers anzuschließen. Ein defekter USB-Anschluss des Computers kann dazu führen, dass die Verbindung fehlschlägt.

Einstellung von Datum und Uhrzeit:

Sie können Datum und Uhrzeit der Bilddatei einstellen, bevor Sie das Bild scannen. Das Datum und die Uhrzeit werden nicht auf dem gescannten Bild angezeigt, sondern nur in der elektronischen Datei des Bildes gespeichert.

Wählen Sie auf der Startseite des Scanners mit der Taste

/ das Kalendersymbol und bestätigen Sie anschließend mit der Taste OK/() Ihre Auswahl. Ein Einstellungsfenster für Datum/Uhrzeit wird wie unten dargestellt angezeigt.

Drücken Sie die Wiedergabetaste ( ), um das Element auszuwählen, das Sie anpassen möchten. Erhö hen oder verringern Sie die einzustellende Zahl mit der Taste

RGB

▶. Drücken Sie dann die Taste OK(), um Ihre Auswahl zu bestätigen, das Einstellungsfenster zu verlassen und zur Startseite zurückzukehren.

Zweck der Einstellung von Uhrzeit und Datum:

Einige Benutzer möchten das Datum des Bildes auf das Aufnahmedatum zurücksetzen, wenn sie sich in etwa an dieses Datum erinnern können.

9. Anhang

DE

Spezifikationen

Bildsensor	1/2,33" 14 Mega CMOS-Sensor,
Vorschau und Überprüfung	5-Zoll-IPS-LCD-Weitwinkel-Anzeige
Objektiv-Spezifikation	F/N0 3.5, 5 Elemente-Objektiv
Farbabgleich	Automatisch
Belichtungssteuerung	Automatische und manuelle Anpassung
Unterstützte automatische Zuschneidung der Filmgröß e	135 Negativ & Dia (3:2)110 Negativ und Dia (4:3)126 Negativ und Dia (1:1)
Unterstützt die automatische Konvertierung von Filmtypen	50 x 50 mm Dia (135, 110 und 126) Farbnegativfilm (135, 110 und 126) Schwarzweiß Negativfilm
Fokussierung	Feste Brennweite
EV-Anpassung	Ja, +/-2,0 EV
RGB-Farbanpassung	Ja
PC-Anschluss	USB 2.0
Bildformate	135 Negativ Verhä ltnis 3:2110 Negativ Verhä ltnis 4:3126 Negativ Verhä ltnis 1:1
Lichtquelle	Weiß es LED-Panel
Stromquelle	Vom USB-Anschluss des Computers, 5 V / 1 A-Netzteil
USB-Anschluss	Type-C
TV-Anschluss	HDMI
Abmessungen	95 (H) x 135 (B) x 125 (T) mm

Spezifikationen können ohne vorherige Angabe geändert werden.

Symbole und ihre Funktionen:

DE

Symbole
Funktionen und Anzeige

	Einen Film scannen
	SD-Karte mit dem Computer verbinden
	Gescannte Fotos auf der SD-Karte anzeigen
	Datum und Uhrzeit einstellen
	Für transparente Filme und 50 x 50 mm Dias
	Für Farbnegativfilme
	Für Schwarzweiß filme
	Für 135 Filme, 24 x 36 mm Bildgröße
	Für 110 Filme, 13 x 17 mm Bildgröße
	Für 126 Filme, 28 x 28 mm Bildgröße
	Anzeige des ausgewählten Filmtyp in der Vorschau: Transparenter Film
	Anzeige des ausgewählten Filmtyp in der Vorschau: Farbnegativfilm
	Anzeige des ausgewählten Filmtyp in der Vorschau: Schwarzweiß-Negativfilm
	Anzeige der ausgewählten Filmgröße in der Vorschau: 135 Film
	Anzeige der ausgewählten Filmgröße in der Vorschau: 110 Film
	Anzeige der ausgewählten Filmgröße in der Vorschau: 126 Film
	Helligkeitseinstellung: -2EV bis +2EV
	Auflö sungseinstellung: 14M oder 22M
	Kapazität der SD-Karte: Voll = 3 GB+, 3/4 = 2 GB, 2/4 = 1 GB, 1/4 = 0,5 GB
	Fehlfunktion der SD-Karte: Nicht geladen, gesperrt oder nicht kompatibel
	Wiedergabe eines Bildes auf der Karte: Einzelbild

		Wiedergabe von Bildern auf der Karte: Diashow
		Einstellskala für die Helligkeit (EV)
		Einstellskala für die RGB-Farbe
		Einstellung der RGB-Farbe wird auf die Standardeinstellung zurückgesetzt
		RGB-Farbauswahl und Zurücksetzen
		Ausgewähltes Einzelbild lö schen
		Alle ausgewählten Bilder lö schen
		Zeigt an, dass SD-Karte und Computer erfolgreich verbunden wurden
		Zeigt an, dass die Verbindung mit dem Computer fehlgeschlagen ist
		Warten Sie, bis das gescannte Bild auf der SD-Karte gespeichert wurde

In der EU gibt es getrennte Sammelsysteme für das Recycling von elektronischen Geräten. Weitere Informationen erhalten Sie bei der für Sie zuständigen Behörde oder beim Verkäufer des Produkts.
