Caractéristiques techniques	Platine disque ION Select LP, compatible avec les vinyles 33, 45 et 78 tours.
Connectivité	Sortie RCA, USB pour numérisation, entrée auxiliaire.
Alimentation	Alimentation secteur, adaptateur inclus.
Dimensions	Dimensions compactes, idéal pour un usage domestique.
Utilisation	Facile à utiliser, avec un bouton de démarrage et un bras de lecture automatique.
Maintenance	Nettoyage régulier de la cellule et du plateau recommandé.
Sécurité	Ne pas exposer à l'humidité, utiliser sur une surface stable.
Informations générales	Idéal pour les amateurs de vinyles souhaitant numériser leur collection.

FOIRE AUX QUESTIONS - Select LP ION

Comment connecter la platine ION Select LP à un amplificateur ?

Pour connecter la platine ION Select LP à un amplificateur, utilisez un câble RCA. Branchez les fiches RCA rouge et blanche de la platine aux entrées correspondantes de l'amplificateur.

Pourquoi le son est-il faible ou absent ?

Assurez-vous que la platine est correctement connectée à l'amplificateur et que le volume de l'amplificateur est suffisamment élevé. Vérifiez également que le câble RCA est en bon état et bien enfoncé.

Comment changer la vitesse de lecture (33/45 tours) ?

Utilisez le commutateur de vitesse situé à côté du plateau pour sélectionner la vitesse souhaitée. Assurez-vous que le plateau est à l'arrêt avant de changer la vitesse.

Que faire si la platine ne tourne pas ?

Vérifiez que la platine est bien alimentée et que le plateau est correctement installé. Assurez-vous également que la courroie d'entraînement n'est pas usée ou déconnectée.

Comment nettoyer la tête de lecture ?

Utilisez un coton-tige légèrement humidifié avec de l'alcool isopropylique pour nettoyer délicatement la tête de lecture. Évitez d'appliquer trop de pression.

Pourquoi le son grésille pendant la lecture ?

Un son grésillant peut être causé par une saleté sur le vinyle ou la tête de lecture. Nettoyez le vinyle avec une brosse antistatique et assurez-vous que la tête de lecture est propre.

Comment régler le bras de lecture ?

Pour régler le bras de lecture, tournez le contrepoids à l'arrière du bras jusqu'à ce que le bras équilibre à l'horizontale. Ensuite, réglez l'antiskating en fonction du poids du stylet.

La platine ION Select LP est-elle compatible avec les vinyles 78 tours ?

La platine ION Select LP n'est pas conçue pour lire des vinyles à 78 tours. Elle est uniquement compatible avec les vinyles à 33 et 45 tours.

Comment enregistrer des vinyles sur un ordinateur ?

Connectez la platine à votre ordinateur via USB et utilisez un logiciel d'enregistrement compatible pour capturer le son lors de la lecture des vinyles.

Que faire si le plateau vibre ou fait du bruit ?

Assurez-vous que la platine est sur une surface stable et plane. Vérifiez également que les pieds de la platine sont bien ajustés pour réduire les vibrations.

Comment mettre à jour le firmware de la platine ?

Visitez le site Web du fabricant pour télécharger les mises à jour du firmware et suivez les instructions fournies pour les installer sur votre platine.

MODE D'EMPLOI Select LP ION

Guide d'utilisation rapide

François (11-14)

Guida rapida

Italiano (15 - 18)

Kurzanleitung

Deutsch (19-22)

Snelstartgids

Nederlands (23-26)

Appendix

English (27)

Quickstart Guide (English)

Box Contents

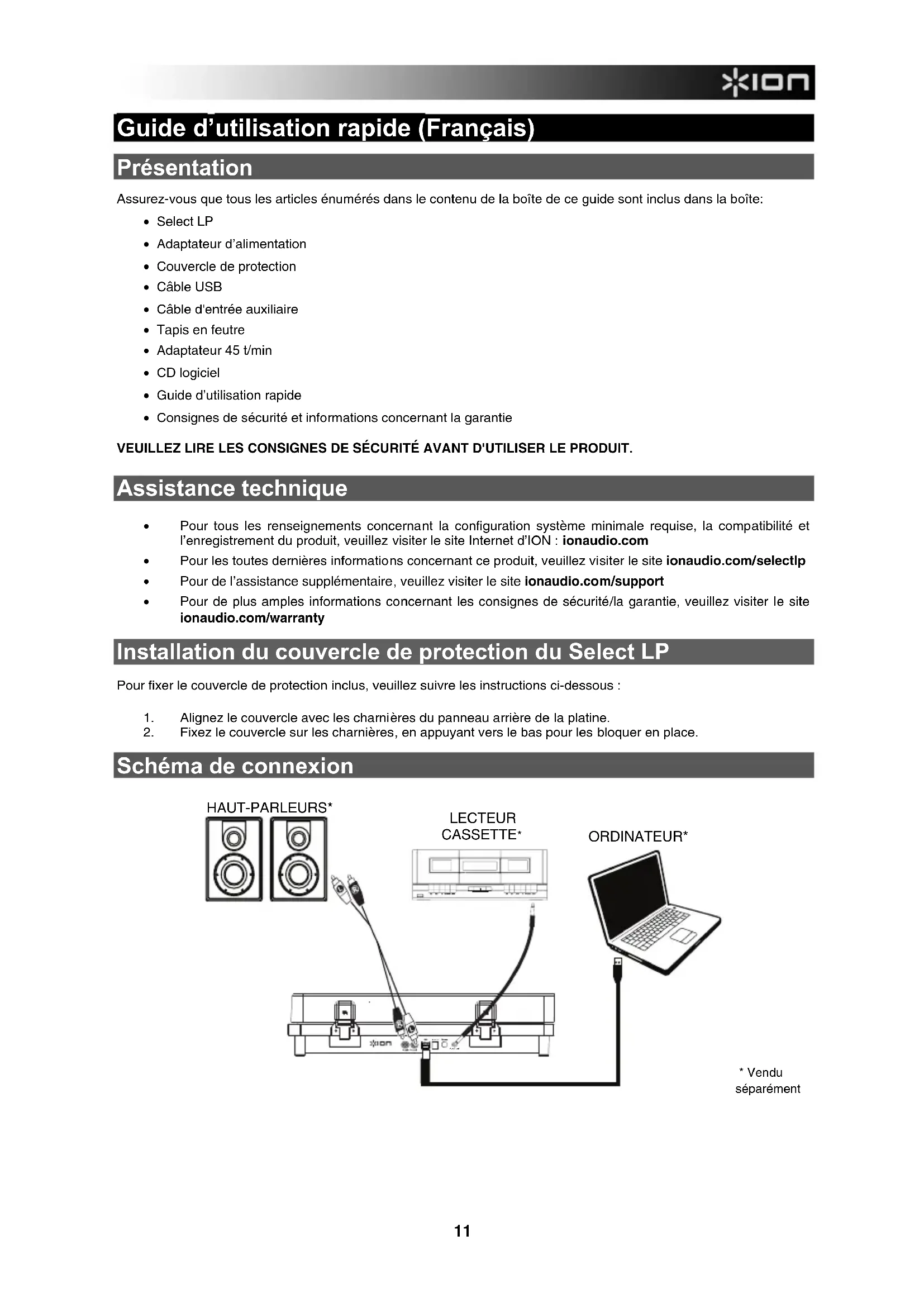

Guide d'utilisation rapide (Français)

Présentation

Assurez-vous que tous les articles enumerated dans le contenu de la boite de ce guide sont inclus dans la boite:

• Select LP
• Adaptateur d'alimentation
• Couvercle de protection
• Cable USB
  Cable d'entree auxiliaire
• Tapis en feutre
  Adaptateur 45 t/min
  CDlogiciel
• Guide d'utilisation rapide
• Consignes de sécurité et informations concernant la garantie

VEUILLEZ LIRE LES CONSIGNES DE SECURITE AVANT D'UTILISER LE PRODUIT.

Pour tous les renseignements concernant la configuration système minimale requise, la compatibilité et l'enregistrement du produit, veuillez visiter le site Internet d'ION : ionaudio.com
Pour les toutes dernières informations concernant ce produit, veuillez visiter le site ionaudio.com/selectlp
Pour de l'assistance supplémentaire, veuillez visiter le site ionaudio.com/support
Pour de plus amples informations concernant les consignes de sécurité/la garantie, veuillez visiter le site ionaudio.com/warranty

Installation du couvercle de protection du Select LP

Pour fixer le couvercle de protection inclus, veuillez suivre les instructions ci-dessous :

1. Alignez le couvercle avec les charnières du panneau arrêt de la platine.
2. Fixez le couvercle sur les charmières, en appuyant vers le bas pour les bloquer en place.

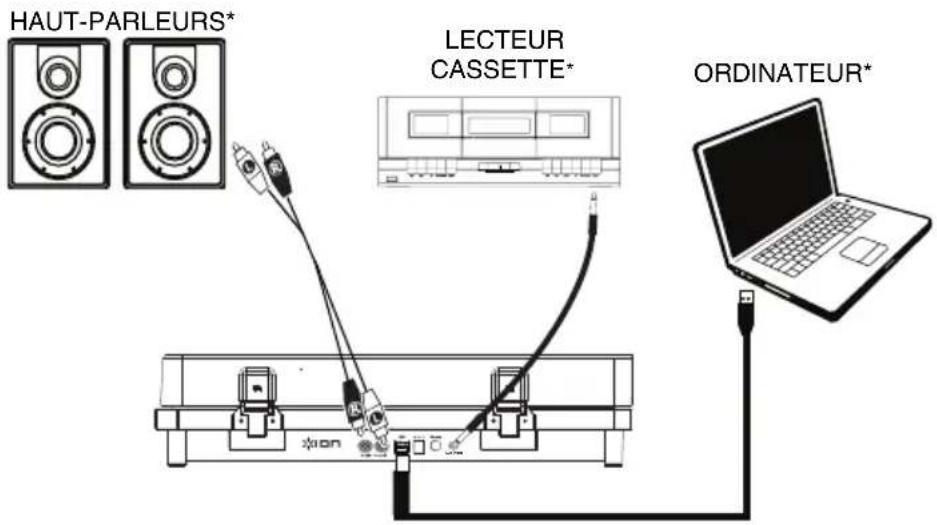

Scheme de connexion

• Venduséparément

Utilisation du Select LP avec un ordinateur

Lecture

Il y a 2 façons d'écouter les disques vinyles avec Select LP :

1. Vous pouvez brancher les sorties RCA du Select LP à un système de sonorisation ou à des enceintes amplifiées. Ne tentez pas de les brancher à des entrées phono, les sorties RCA du Select LP sont à niveau ligne et pourraient endommager un apparéil phono. (Tout autre type d'entrée standard, tel que disque compact, auxiliaire, ou cassette est acceptable).
2. Une fois que le périphérique d'entrée de la carte son de votre ordinateur a été définir sur Périphérique audio USB PnP ou Périphérique audio USB, selon votre système d'exploitation Windows (Périphérique audio USB sur Mac OS X), vous pouvez écouter le signal audio que vous contrôlez-enregistrez en utilisant le EZ Vinyl/Tape Converter ou un logiciel similaire par le biais de vos haut-parleurs d'ordinateur (ou un casque relié à votre ordinateur). Le Select LP ne peut être utilisé comme périphérique de lecture audio pour votre ordinateur. Veuillez consulter la section Configuration de la carte son de l'ordinateur comme périphérique de lecture audio par défaut pour plus de détails.

Enregistrement

Pour enregistrer de la musique sur votre ordinateur, vous pouze utiliser l'application EZ Vinyl/Tape Converter de ION. Le calculiel EZ Vinyl/Tape Converter permet de simplifier le processus de conversion de votre musique en fichiers numériques. Une fois la conversion du vinyle terminée, vous pouze graver les fichiers sur CD ou les transférer sur des lecteurs multimédia.

Visitez le site ionaudio.com/ezvc afin de télécharger la toute derniere version du logiciel EZ Vinyl/Tape Converter, ou afin d'acceder au guide de dépannage ou d'obtenir de l'aide supplémentaire.

Insérez le CD d'installation de l'application dans votre ordinateur, puis suivez les instructions à l'écran pour continuer l'installation.

1. Une fois l'application EZ Vinyl/Tape Converter installée sur votre ordinateur, connectez le port USB du Select LP au port USB de votre ordinateur à l'aide du cable USB inclus.
2. Sur votre ordinateur, vous pouvez lancer l'application EZ Vinyl/Tape Converter en allant dans le menu Demarrer Tous les programmes (Windows) ou dans le menu Applications (Mac).
3. Suivez ensuite les instructions à l'écran afin de configurer l'enregistrement. Lorsque vous étés invite à faire jouer votre musique, déplacez le bras de lecture du Select LP sur le disque afin de démarrer la lecture.

Remarque : Pour écouter un disque durant la lecture, vous pouvez utiliser les haut-parleurs de votre ordinateur, ou encore brancher les sorties RCA du Select LP à une chaîne stéreo ou à des haut-parleurs. Le Select LP doit être branché à l'ordinateur afin que le logiciel EZ Vinyl/Tape Converter puisse passer à l'étape suivante.

1. Une fois l'enregistrement terminé, soulevez le bras de lecture et remettez-le sur le serre-bras.

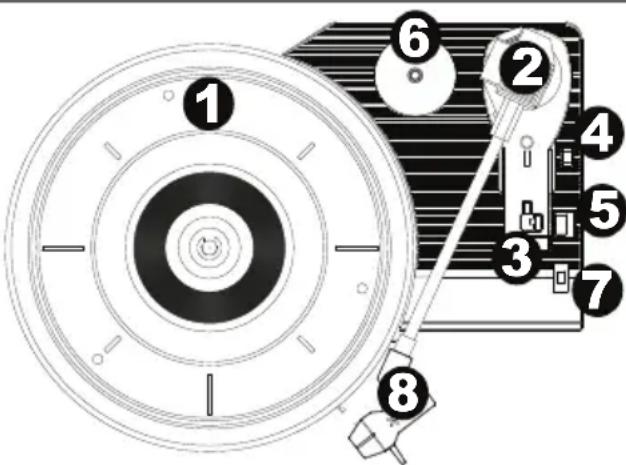

\section*{Caracteristiques}

1. Plateau - Veuillez placer le disque sur ce plateau.
2. Bras de lecture* - Le bras de lecture peut être lever ou abaisser manuelle ou en utilisant le bouton du levier de commande. Veuillez notes que le bras de lecture doit être déplace du support (sur le serre-bras) afin que le moteur de la platine soit activé. Lorsque le bras de lecture est à nouveau sur le support, le moteur se désactive. Lorsque le bras de lecture est à nouveau sur le support, le moteur du plateau s'arrête lorsque la fonction Autostop a été activée.
3. Serre-bras - Ce serre bras est concu specialément afin de maintainir en place le bras de lecture lorsque la platine n'est pas utilisée. Le serre-bras a ete concu pour rester en position Elevée lorsqu'il est déverrouillé.
4. Levier de commande - Permet de lever ou d'abaisser le bras de lecture.
5. Sélecteur de vitesse (33/45/78) - Ce Sélecteur régit la vitesse de rotation du plateau. Si le disque ne joue pas à la bonne vitesse, veuillez consulter la section Dépannage pour plus de détails sur la façon de résoudre ce problème.

IMPORTANT: Si la pointe de lecture de la platine tournedisque est usee, veuillez en acheter une de rechange sur le site ionicaudio.com/ict05rs. Si vous faites jouer des disques 78 tours, nous vous recommendons d'utiliser une pointe de lecture pour 78 tr/min, que vous trouverez sur le site ionicaudio.com/ict06rs.

1. Rangement Pour Adaptateur 45 Tr/Min - Il permet de ranger l'adaptateur 45 tr/min lorsqu'il n'est pas utilisé.

Lorsqu'il n'est pas utilisé, veuillesmettre l'adaptateur dans cet emplacement.

1. Autostop - Ce commutateur permet d'activer et de désactiver la fonction autopost. Lorsqu'elle est activée, le plateau commence à tourner des que le bras de lecture est place au-dessus du disque et s'arrête lorsqu'une l'aiguille a atteint la fin du disque. (Lorsqu'elle est désactivée, le plateau tourne, peu importe l'emplacement du bras de lecture.)

Remarque: Si le disque s'arrête avant la fin de la musique, désactivez la fonction Autostop pour ce disque. Ceci est généralement recommendé pour disques de 45 tours.

IMPORTANT: Retirez le couvercle de plastique de la cartouche (protège aiguille) avant d'utiliser la platine.

• IMPORTANT: Si la pointe de lecture de la platine tourne-disque devient usee, vous pouvez commander une cartouche/pointe de lecture de rechange en visitant ionaudio.com/products/accessories, ou par courriel à [e-mail].

** MISE EN GARDE: Les sorties RCA sont à niveau ligne (LINE). Veuillez ne les brancher qu'a des entrées à niveau ligne (LINE). Vous pourriez endommager votre récepteur si un apparéil À NIVEAU LIGNE est branché à une entrée PHONO.

1. Tete de lecture - Tete de lecture ION avec cartouche Audio-Technica AT3600L et pointe de lecture Audio-Technica ATN3600L. Retirez le couvercle en plastique de la pointe de lecture avant de faire jouer un disque vinyle.
2. Sortie RCA** - L'audio provenant du disque vinyle est envoyé à cette sortie audio coaxiale à niveau ligne. Elle ne doit pas être branchée aux apparèils phono. (Vous pouvez vous procurer un cable RCA chez un détaillantlectronique local si vous n'en ave pas déjà.)
3. Sortie audio USB - Utilisez le cable USB inclus pour brancher la platine tourne-disque à un ordinateur. La connexion USB permet d'achemer l'audio de la platine tourne disque à votre ordinateur. Veuillez consulter la section Utilisation du Select LP Avec un Ordinateur de ce manuel pour de plus amples informations.
4. Entrée d'alimentation - Utilisez le cable d'alimentation inclus pour brancher le Select LP dans une prise d'alimentation.
5. Interrupteur d'alimentation - Cette touche permet demettre le Select LP sous et hors tension.
6. Entrée auxiliaire - Branchez une autre source audio, telle qu'un lecteur de cassettes, à cette entree stereo 3,5 mm (1/8 po) afin de convertir numeriement l'audio via une connexion USB a I'ordinateur.

Guide de dépannage

Si vous éprouvez des difficultés, veuillez consulter les consignes de dépannage ci-dessous ainsi que celles dans le guide du EZ Vinyl/Tape Converter inclus avec ce produit.

Je n'entends pas de signal audio lors de l'enregistrement sur ordinateur :

Assurez-vous que le Select LP est allumé et que l'aiguille est bien sur le disque.
Assurez-vous que le Select LP est selectionné comme périhérique d'enregistrement par défaut de vote ordinateur (voir les instructions ci-dessous).
o Essayez de débrancher le cable USB branché au Select LP et à votre ordinateur, puis de le rebrancher. Veuillez vous assurer que le volume des haut-parleurs de l'ordinateur soit assez élevé et qu'il n'est pas en sourdine.
Si you ecoutez la musique via les haut-parleurs de�te ordinateur, assurez-vous que ces haut-parleurs sont selectionnés comme disposifit de lecture par defaut de�te ordinateur (voir les instructions ci-dessous). Vous pouriez egalement brancher les sorties RCA du Select LP a une chaine stereo ou a des haut-parleurs.

Ne tentez pas de les brancher à des entrées phono; les sorties RCA du Select LP sont à niveau ligne et pourrait endommager un apparéil phono. (Remarque: Les sorties RCA contrôle le signal-sortant de la platine tourne-disque, mais pas le signal provenant de votre ordinateur).

Je n'entends pas de signal audio lors de la lecture :

• Si vous faites la lecture à partir d'un vinyle :

Assurez-vous que le Select LP est allumé et que l'aiguille est bien sur le disque.
o Branchez les sorties RCA du Select LP a une chaine stereo ou a des haut-parleurs.

(Netentez pas de les brancher à des entrées phono; les sorties RCA du Select LP sont à niveau ligne et pourraient endommager un appeareil phono.

• Si vous faite la lecture à partir de votre ordinateur :

Assurez-vous que le niveau du volume de l'application soit assez élevé.
Assurez-vous que le niveau du volume de l'ordinateur soit assez élevé.
Assurez-vous que les haut-parleurs de�te ordinateur soient selectionnnes comme disposif de lecture par defaut de�te ordinateur (voir les instructions ci-dessous). (Le Select LP ne peut etre utilise comme periphérique de lecture pour�te ordinateur.)

Il y a un bourdonnement provenant de mon haut-parleur, ordinateur portable ou apparéil iOS lorsque j'utilise la platine tourne-disque :

• Si vous enregistrez sur un ordinateur :
  o Veuillez brancher l'ordinateur a un cable d'alimentation avec mise a la terre (3 broches).
• Si vous utilisez un haut-parleur :
  Veuillez you assurer que you utilise bien l'adaptateur d'alimentation 12V 1A fourni avec votre produit.
  Si le volume est au maximum, essayez de le diminuier jusqu'à l'arrêt du renflement.

Aucun son ne provient de ma platine tourne-disque, ou le son de la musique est etouffé :

Retirez le couvercle de la pointe de lecture.

La courroie de la platine tourne-disque s'est détachée :

o Veuillez réinstaller la couroie sur la platine tourne-disque. Pour plus d'informations sur comment proceder, veuillez consulter le guide sur le site ionaudio.com/turntablebelt.

Le plateau ne tourne pas :

Veuillez you assurer que la platine tourne-disque est sous tension (interrupteur a l'arriere).
o Veuillez you assurer que la fonction autopost est activée et que le bras de lecture est placé sur le disque (lorsque la fonction autopost est désactivée, le plateau devrait toujours tourner lorsqu'il est sous tension).
Si le plateau ne tourne toujours pas après avoir effectue les etapes ci-dessus, il se peut que vous deviez réinstaller la courroie du plateau. Pour plus d'informations sur comment proceder, veillez consulter le guide sur le site ionaudio.com/turntablebelt.

Mon disque ne joue pas à la bonne vitesse, la tonalité est trop haute ou trop BASSE :

Veuillez you assurer que le selecteur de vitesse 33 / 45 / 78 est regle sur la bonne vitesse pour vous disque.
Si le selecteur de vitesse 33 / 45 / 78 est correctement regle et que la vitesse n'est always pas belle, proceede comme suit:

1. Sur le dessous du Select LP, trouvez le pad en caoutchouc qui correspond à la vitesse que vous désirez modifier, et soulevez-le délicatement pour l'enlever.
2. Pour le réglage des 45 tours et des 33 tours, introduzez un tournevis cruciforme dans le joint en caoutchouc et serrez/desserrez la vis pour ajuster la vitesse tr/min.
3. Pour le réglage des 78 tours, serrer/desserrer la vis à l'aide d'un tournevis à tête plate.

Configuration de la carte son de l'ordinateur comme périphérique de lecture audio par défaut

• Windows XP: Clicquez sur Demarrer Panneau de configuration (ou Paramètres Panneau de configuration en Affichage classique) Sons et périhériques audio. Cliquez sur l'onglet Audio et Sélectionnez la carte son de l'ordinateur comme périhérique de lecture audio par défaut.
• Windows Vista: Cliquez sur Demarrer Panneau de configuration (ou Parametes Panneau de configuration en Affichage classique) Matériel et audio Son. Cliquez sur l'onglet Lecture et selectionnez la carte son de l'ordinateur comme péripérisque de lecture audio par défaut.
  Windows 7: Cliquez sur Demarrer Panneau de configuration Son. Cliquez sur l'onglet Lecture et selectionnez la carte son de l'ordinateur comme periphérique de lecture audio par défaut.
• Windows 8: Dans le menu Demarrer, cliquez sur le coin inférieur gauche de l'écran pour afficher le bureau. Dans le coin inférieur droit de la barre des tâches, recherchez l'icone de la commande de volume « haut-parleur », Faites un clic droit sur l'icone du haut-parleur et seLECTIONnez Periphériques de lecture. L'onglet Lecture du panneau de configuration Sons doit apparaître comme étant configuré. Si la carte son de votre ordinateur ne dispose pas d'un crochet, faites un clic droit et selectionnez Définir comme péripérisque par défaut.
  Mac: Cliquez sur la pomme (logo Apple) située dans le coin supérieur gauche de I'ecran et selectionnee Preferences Systeme > Sons. Cliquez sur l'onglet Sortie. A partir du menu, selectionnee Haut-parleurs internes si vous utilisez les haut-parleurs internes de I'ordinateur, ou selectionnee Ecouteurs si vous utilisez des haut-parleurs ou un casque d'ecoute branches à la sortie casque (1/8 po) de votre ordinateur.

Configurez le Select LP comme l'appareil d'enregistrement par défaut

• Windows XP: Cliquez sur Demarrer Panneau de configuration (ou Parametes Panneau de configuration en Affichage classique) Sons et peripériques audio. Cliquez sur l'onglet Audio et sous Enregistrement audio sélectionnez Peripérisque audio USB PnP comme apparéil par défaut.
• Windows Vista: Cliquez sur Demarrer Panneau de configuration (ou Parametes Panneau de configuration en Affichage classique) Matériel et audio Son. Cliquez sur l'onglet Enregistrement et selectionnez Periphérique audio USB comme apparéil par défaut.
• Windows 7: Cliquez sur Demarrer ▶ Panneau de configuration ▶ Son. Cliquez sur l'onglet Enregistrement et selectionnez Periphérique audio USB comme appeareil par défaut.
• Windows 8: Dans le menu Demarrer, cliquez sur le coin inférieur gauche de l'écran pour afficher le bureau. Dans le coin inférieur droit de la barre des tâches, recherchez l'icone de la commande de volume « haut-parleur », Faites un clic droit sur l'icone du haut-parleur et Sélectionnez Péripériques de lecture. Sélectionnez l'onglet Enregistrement dans le haut de la fenêtre du panneau de configuration Son. Si Péripérisque audio USB PnP ne dispose pas d'un crochet, faites un clic droit et Sélectionnez Définir comme péripérisque par défaut.
  Mac: Cliquez sur la pomme (logo Apple) située dans le coin supérieur gauche de l'écran et seLECTIONnez Preférences Systeme > Sons. Cliquez sur l'onglet Entrée. À partir du menu, seLECTIONnez Periphérique audio USB PnP comme appeareil par défaut.

AVANT DE RETOURNER CE PRODUIT, veuillez communiquer avec le service technique de ION Audio pour de l'assistance.
