BEDIENUNGSANLEITUNG Select LP ION

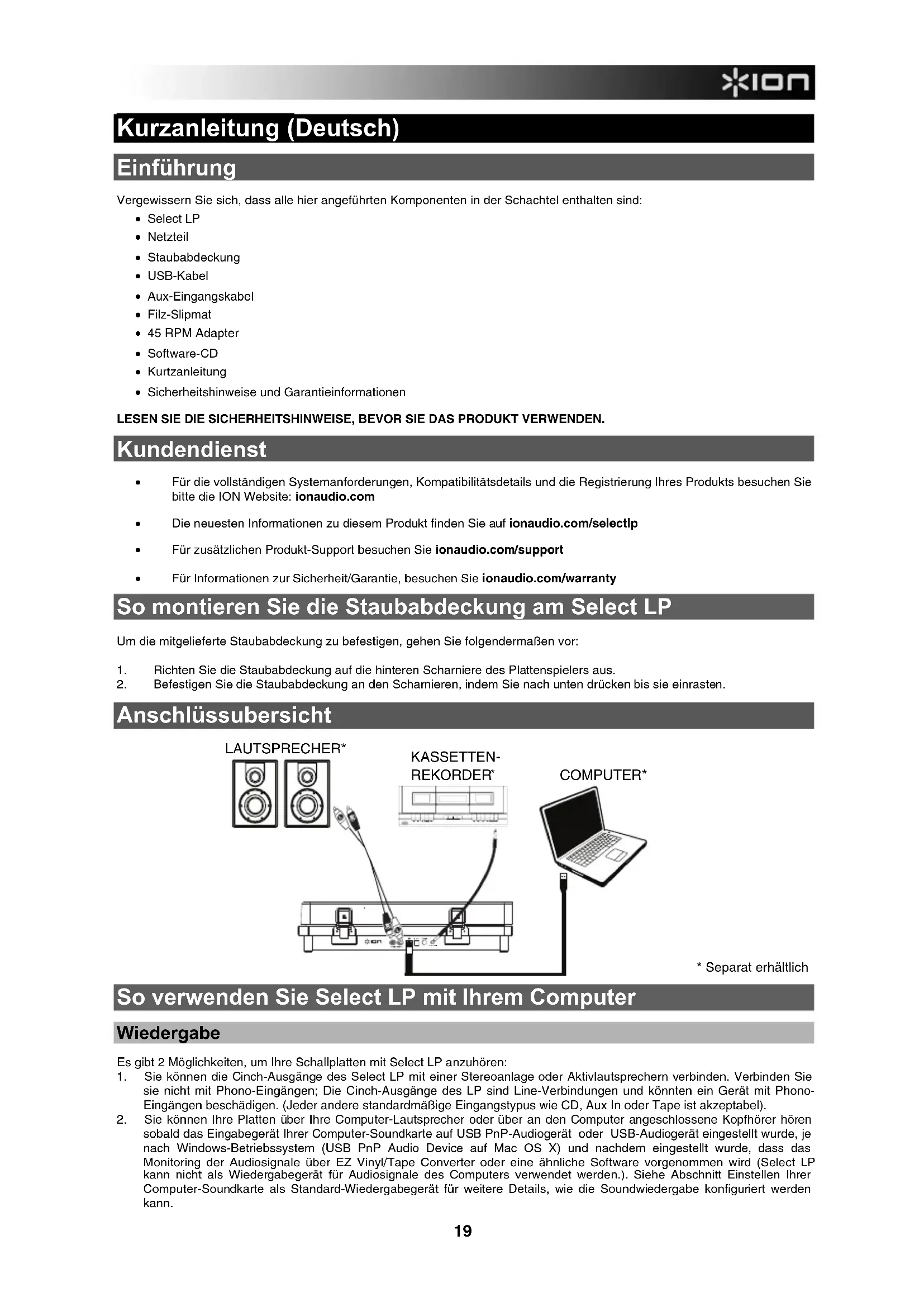

Kurzanleitung (Deutsch)

Einführung

Vergewissern Sie sich, dass alle hier angeführten Komponenten in der Schachtel enthalten sind:

• Select LP
  Netzeil
  Staubabdeckung
  USB-Kabel
• Aux-Eingangskabel
• Filz-Slipmat
  45 RPM Adapter
• Software-CD
  Kurtzanleitung
• Sicherheitshinweise und Garantieinformationen

LESEN SIE DIE SICHERHEITSHINWEISE, BEVOR SIE DAS PRODUKT VERWENDEN.

Kundendienst

Fur die vollständigen Systemanforderungen, Kompatibilitatsdetails und die Registriierung Ihres Produkts besuchen Si.itte die ION Website: ionaudio.com
Die neuesten Informationen zu dieser Modukt finden Sie auf ionaudio.com/selectlp
Fur zusätzlichen Produkt-Support besuchen Sie ionaudio.com/support
Fur Informationen zur Sicherheit/Garantie, besuchen Sie ionaudio.com/warranty

So montieren Sie die Staubabdeckung am Select LP

Um die mitgelieferte Staubabdeckung zu befestigen, gehen Sie folgendermaßen vor:

1. Richten Sie die Staubabdeckung auf die hinteren Scharniere des Plattenspielers aus.
2. Befestigen Sie die Staubabdeckung an den Scharieren, indem Sie nach unter drücken bis sie einrasten.

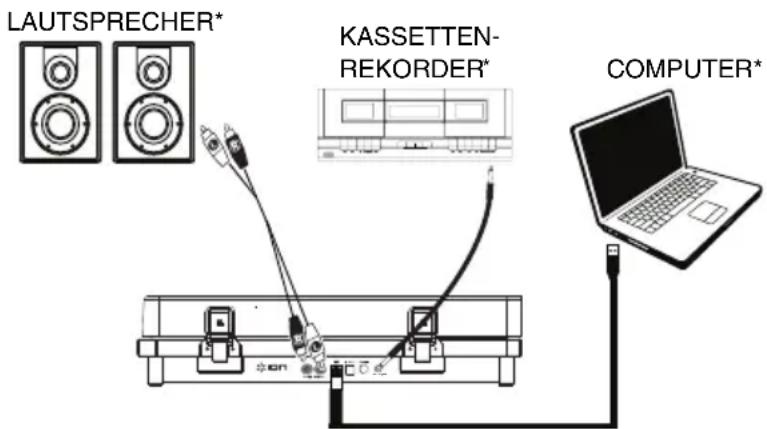

Anschlüssubersicht

* Separat erhältlich

So verwenden Sie Select LP mit Ihrrem Computer

Wiedergabe

Es gibt 2 Möglichkeiten, um ihre Schallplatten mit Select LP anzuhören:
1. Sie können die Cinch-Ausgänge des Select LP mit einer Stereoanlage oder Aktivlautsprechem verbinden. Verbunden Sie sie nicht mit Phono-Eingängen; Die Cinch-Ausgänge des LP sind Line-Verbindungen und konnten ein Gerät mit Phono-Eingängen beschädigten. (Jeder andere standardmäßige Eingangstypus wie CD, Aux In oder Tape ist akzeptabel).
2. Sie können ihre Platten über ihre Computer-Lautsprecher oder über an den Computer angeschlossene Kopfhörer horen sobald das Eingabegerät ihrer Computer-Soundkarte auf USB PnP-Audiogerät oder USB-Audiogerät eingestellt wurde, je nach Windows-Betriebssystem (USB PnP Audio Device auf Mac OS X) und nach dem eingestellt wurde, dass das Monitoring der Audiosignale über EZ Vinyl/Tape Converter oder eine ähnliche Software vorgenommen wird (Select LP kann nicht als Wiedergabegerät für Audiosignale des Computers verwendet werden.). Siehe Abschnitt Einstellen Ihr Computer-Soundkarte als Standard-Wiedergabegerät für weitere Details, wie die Soundwiedergabe konfiguriert werden kann.

Aufnahme

Sie konnen den ION EZ Vinyl/Tape Converter verwenden, um Musik mit Ihr dem Computer aufzunehmen. Mit EZ Vinyl/Tape Converter ist es gazlich einfach, ihre Musik in digitale Dateien zu verwandeln. Nachdem Sie ihre Schallplatten konvertiert haben, können sie auf CD brennen oder auf tragbare Mediengeräte laden.

Zur Installation der Software legen Sie ein fach die mitgelieferte CD in ihren Computer ein und folgen den Anweisungen auf dem Bildschirm.

Besuchen Sie ionaudio.com/ezvc, um die neuste Version der EZ Vinyl/Tape Converter Software herunter zu laden oder um eine hilfreiche Anleitung zur Fehlerbehebung und zusätzliche Unterstützung zu erhalten.

1. Wenn Sie EZ Vinyl/Tape Converter auf Ihr Computer installiert haben, verwenden Sie das mitgelieferte USB-Kabel, um den USB-Port des Select LP mit einem freiem USB-Port Ihr Computers zu verbinden.
2. Um EZ Vinyl/Tape Converter auf Ihr Computer zu öffnen, wahren Sie Startmenu > Alle Programme (Windows) oder das Anwendungen-Menu (Mac).
3. Befolgen Sie die Anweisungen auf dem Bildschirm, um ihre Aufnahme vorzubereiten. Wenn Sie aufgefordert werden, ihre Musik zu speilen, bringen Sie den Tonarm des Select LP über die Platte und starten die Wiedergabe.

Hinweis: Um sich eine Platte während der Wiedergabe anzuhoren, konnen Sie die Laufsprecher Ihres Computers verwenden oder die Cinch-Ausgabe des Select LP an eine Stereoanlage oder Aktivlautsprecher anschlossen. Select LP muss mit dem Computer verbunden sein, damit Sie mit EZ Vinyl/Tape Converter zum ersten Schritt übergeben können.

1. Wenn Sie die Aufnahme beendet haben, haben Sie den Select LP-Tonarm von der Platte und setzenihn zurück in den Arm-Clip.

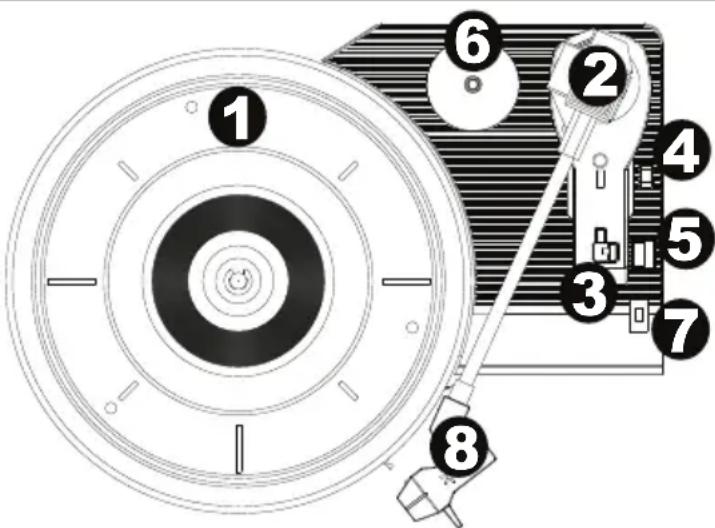

Funktionen

1. Plattenteller - Hier platzieren Sie ihre Schallplatte.
2. Tonarm* - Der Tonarm kann mit der Hand oder durch Drucken des entsprechenden Hebels angehoben und abgesenkt werden.itte beachten Sie, dass der Tonarm aus der Ruhestellung (auf dem Arm-Clip) entfernt werden muss, damit der Dreetellermotor aktiviert wird. Wenn der Tonarm wieder in seine Ruheposition gebracht wird, schaltet sich der Motor des Dreetellers aus. Wenn Autostop aktiviert ist und der Tonarm wieder in seine Ruheposition gebracht wurde, schaltet sich der Motor des Dreetellers aus.
3. Arm-Clip - Dieser speziell entworfene Arm-Clip sichert den Tonarm, wenn er nicht verwendet wird. Der Arm-Clip wurde so entwickelt, dass er in der oberen Position bleibt, wenn er entsprirt ist.
4. Hebel - Hebt und senkt den Tonarm.
5. 33/45/78 RPM-Schalter - Regelt die Geschwindigkeit (RPM) des Plattentellers. Wenn die Schallplatte nicht mit der richtigen Geschwindigkeit abgespielt wird,lesen Sie den Abschnitt Fehlerbehebung fur Lösungen. WICHTIG: Wenn das Tonabnehmersystem abgenutzt ist, konnen Sie ein Ersatzprodukt auf ionaudio.com/ict05rs erwerben. Wenn Sie 78 RPM Platten speilen, empfehlen wir die Verwendung einer 78 RPM Nadel, die Sie auf ionaudio.com/ict06rs erwerben können.
6. 45 RPM-Adapterhalterung - Sicher den mitgelieferten 45 RPM-Adapter. Wenn Sie den Adapter nicht verwenden, legen Sieihnitte in diese Haltevorrichtung.
7. Autostop-Schalter - Dieser Schalter schaltet Autostop an oder aus. Wenn Autostop eingeschaltet ist, wird der Plattenteller zu rotieren beginnen, sobald der Tonarm über die Schallplatte gelegt wird und stoppen, wenn die Platte das Ende erreicht hat. (Wenn Autostop ausgeschaltet ist, wird sich der Plattenteller immer und unabhängig von der Position des T

Hinweis: Wenn ihre Schallplatte stoppt, bevor sie das Ende des Songs erreicht hat, bringen Sie Autostop für diese spezielle Schallplatte in die Position AUS. Dies wird in der Regel auch für 45 RPM Schallplatten empfohlen.

WICHTIG: Entfernen Sie die Kunststoffabdeckung des Tonabnehmers (Nadelabdeckung) bevor Sie den Plattenspieler verwenden.

• WICHTIG: Wenn die Nadel des Plattenspielers abgenutz ist, können Sie Ersatztonabnehmer/-nadeln bei ionaudio.com/products/accessories kaufen oder die ION Audio-Ersatzteilabteilung unter der E-Mail an [e-mail] senden.

• Tonabnehmerkopf - Der ION Tonabnehmerkopf mit Audio-Technica AT3600L Tonabnehmer und Audio-Technica ATN3600L Nadel. Entfernen Sie die Kunststoffabdeckung von der Nadel bevor Sie eine Platte abspielen.

**WARNUNG: Die Cinch-Ausgänge sind line-pegel.
Bitte nur verbinden um line-pegel Eingangen. Sie konnten beschädigen ihre Empfänger wenn Sie Verbindung Die Cinch-Ausgänge des Select LP sind zu einem Phono-Eingangen.

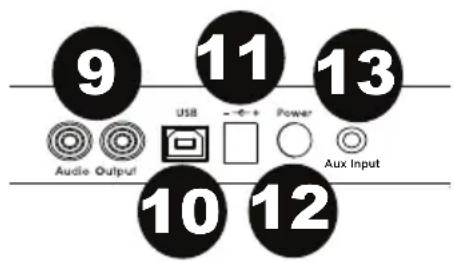

1. Cinch-Ausgang** - Die Audiosignale von einer Vinyl-Schallplatte, die gerade abgeschickt wird, wird an diesen Line-Level-Koaxial-Ausgang gesendet. Dieserarf nicht mit Phono

Level-Geräten verbunden werden. (Wenn Sie kein Cinch-Kabel haben, können Sie dies beim lokalen Elektronikfachhandler erwerben.)

1. USB-Audioausgang - Schlieben Sie ihren Plattenspieler mit dem mitgelieferten USB-Kabel an ihren Computer an. Die USB-Verbindung sendet das Audiosignal vom Plattenspieler an ihren Computer.itte beachten Sie den Abschnitt So Verwenden Sie Select LP Mit Ihr Computer in thisem Handbuch fur weitere Informationen.

2. Stromversorgung - Verwenden Sie den mitgelieferten Adapter, umihn mit einer Steckdose zu verbinden.

3. Ein-/Ausschalter - Drucken Sie diese Taste, um Select LP ein- oder auszuschalten.

4. Aux-Eingang - SchlieBen Sie eine andere Audioquelle, z.B. einen Kassettenrekorder, an diesen 1/8'' (3,5 mm)-Stereoeingang an, um die Quelle digital über einen USB-Anschluss auf einen Computer zu konvertieren.

Fehlerbehebung

Wenn Sie Schwierigkeiten mit dem Produkt haben, lesen Sieitte die unten aufgeführten Schritte zur Fehlerbehebung und das mitgelieferte EZ Vinyl/Tape Converter Handbuch.

Ich hore keinen Ton beim Aufnehmen von Musik auf einen Computer:

O Stellen Sie sicher, dass Select LP eingeschaltet und die Nadel auf der Schallplatte ist.
- Stellen Sie sicher, dass Select LP in Ihr Computer als standardmäßiges Aufnahmegerät ausgewähl ist (siehe Anleitung unter).
- Stecken Sie auch das USB-Kabel, das den Select LP mit Ihr dem Computer verbindet, zuerst ab und anschließend wieder ein. Stellen Sie sichere, dass die Computer-Lautsprecher eingeschaltet sind und die Lautstärke nicht stummgeschaltet ist.
o Wenn Sie die Laufsprecher Ihres Computers verwenden, stellen Sie sicher, dass diese Laufsprecher als standardmäßige Wiedergabe-Geräte Ihres Computer ausgewählt sind (siehe Anleitung unter). Alternatively konnen Sie die Cinch-Ausgänge des Select LP an eine Stereoanlage oder an Aktivlautsprecher anschließen. Verbinden Sie sie nicht mit Phono-Eingängen; Die Cinch-Ausgänge des Select LP sind Line-Verbindungen und konnten ein Gerät mit Phono-Eingängen beschädigten.

(Hinweis: Die Cinch-Ausgänge überwachen das Signal vom Plattenspieler, nicht das Signal Ihres Computers.)

Ich kann bei der Musikwiedergabe nichts horen:

• Wenn Sie Vinylplatten Spieler:

Stellen Sie sicher, dass Select LP eingeschaltet und die Nadel auf der Schallplatte ist.
o Verbinden Sie die Cinch-Ausgänge des Select LP mit einer Stereoanlage oder mit Aktivlautsprechem. (Verbinden Sie sie nicht mit Phono-Eingangen; Die Cinch-Ausgänge des Select LP sind Line-Verbindungen und konnten ein Gerät mit Phono-Eingangen beschädigen.)

• Wenn Sie Musik von Ihr dem Computer speilen:

Achten Sie daraufuf, dass die Lautstärke Ihres Musik-Players aufgedreht ist.
Achten Sie darauf, dass die Lautstärke Ihres Computers aufgedreht ist.
O Achten Sie darauf, dass die Lautsprecher Ihres Computers als standardmäßiges Wiedergabe-Gerät für ihren Computer ausgewählt sind (siehe Anleitung unter). (Select LP kann nicht als Abspielgerät für Audio Ihres Computers verwendet werden.)

Wenn ich den Plattenspieler verwende, here ich ein Summen durch mein Lautsprecher, oder meinen Laptop

• Wenn Sie mit einem Laptop aufnehmen:

o Bittervebinden Sie den Laptop an eine geerdete Stromquelle (3 polig)

• Wenn Sie über einen Laufsprecher spielen:

Stellen Sie sicher, dass Sie das 12V 1A Netzteil verwenden, das mit ihrem Produkt ausgeliefert wurde.
O Wenn Sie die maximale Lautstärke eingestellt haben, versuchen Sie die Lautstärke zu reduzieren, bis das Brummgeräusch verschwindet.

Mein Plattenspieler gibt keinen Ton aus bzw. der Ton klingt dumpf:

Entfernen Sie die Abdeckung von der Nadel.

Der Riemen des Plattenspielers hat sich gelöst:

o Bitr bringen Sie den Riemen wieder am Plattenteller an. Eine genaue Anleitung dazu erhalten Si auf ionaudio.com/turntablebelt.

Mein Plattenspieler dreht sich nicht:

• Stellen Sie sichere, dass der Plattenspieler eingeschelt ist (Netzschalter auf der Rückseite).
• Stellen Sie sichere, dass Autostop eingeschelt ist und der Tonarm über der Schallplatte positioniert wurde (wenn die Funktion Autostop ausgeschelt ist, sollte sich der Plattenteller immer drehen, wenn er eingeschelt ist).
  O Wenn die oben genommen Schritte nicht halten, müssen Sie den Riemen des Plattenspielers wieder anbringen. Einzelheiten darüber entnahmen Sie der Anleitung auf ionaudio.com/turntablebelt.

Meine Schallplatte wird nicht mit der richtigen Geschwindigkeit wiedergegeben. Die Tonlage ist zu hoch oder zu tief:

o Stellen Sie sicher, dass der 33/45/78-Schalter fur diese Schallplatte auf die entsprechende Geschwindigkeit eingestellt ist.
O Wenn der 33/45/78-Schalter richtig eingestellt ist, aber die Geschwindigkeit immer noch nicht ganzt stimmt, gehn Sie folgendermaBen vor:

1. Heben Sie das Gummipolster mit der anzupassenden RPM-Geschwindigkeit auf der Unterseite des Select LP ab, um es zu entfernen.
2. Drücken Sie die Gummidichtung durch. Ziehen Sie die Schraube fester an oder loseen Sie die Schraube etwas mit einem Kreuzschlitzschraubendreher, um die RPM-Geschwindigkeiten (45 und 33) genau abzustimmen.
3. Für die Einstellung 78 RPMziehen Sie die Schraube fester an oder losen Sie die Schraube etwas mit einem flachen Schraubendreher.

So stellen Sie die Soundkarte Ihres Computers als Standard-Wiedergabegerät ein.

• Windows XP: Klichen Sie auf Startmenu Systemsteuerung (oder Einstellungen Systemsteuerung in der klassischen Ansicht) Sound und Audiogeräte. Klichen Sie auf die Registerkarte Audio und wahlen unter Soundwiedergabe ihre Computer-Soundkarte als Standardgerät.
• Windows-Vista: Klichen Sie Startmenu Systemsteuerung (oder Einstellungen Systemsteuerung in der klassischen Ansicht) Hardware und Sound Ton. Klichen Sie auf die Registerkarte Wiedergabe und wahlen Sie ihre Computer-Soundkarte als Standardgerät aus.
• Windows 7: Wahlen Sie Startmenu Systemsteuerung Ton. Klichen Sie auf die Registerkarte Wiedergabe und wahlen Sie ihre Computer-Soundkarte als Standardgerät aus.
• Windows 8: Klicken Sie im Startmenu auf die linke untere Ecke des Bildschirms, um zum Desktop zu gelangen. Klicken Sie in der rechten unteren Ecke der Taskleiste auf das "Lautsprechersymbol". Klicken Sie mit der rechten Maustaste auf den Laustsprecher und wahren Wiedergabegeräte. Die Windows-Systemsteuierung für Sound sollte nun unter der Registerkarte Wiedergabe aufscheinen. Wenn neben der Soundkarte Ihr's Computers kein grüne "Häkchen"-Symbol aufscheint, klicken Sie mit der rechten Maustaste auf die Soundkarte und wahren Als Standardgerät festlegen.
  Mac: Klichen Sie auf das obere linke "Apfel"-Symbol und klichen dann auf Systemeinstellungen Ton. Klichen Sie auf die Registerkarte Ausgabe. Aus dem Menu wahlen Sie Interne Laufsprecher, wenn Sie die internen Computerloutsprecher verwenden oder Kopfhörer, wenn Sie Lautsprecher oder Kopfhörer verwenden, die über den 1/8"-Kopfhörerausgang an den Computer angeschlossen sind.

Select LP als Standard-Aufnahmegerät einstellen

• Windows XP: Klichen Sie auf Startmenu - Systemsteuerung (oder Einstellungen - Systemsteuerung in der klassischen Ansicht) - Sound und Audiogeräte. Klichen Sie auf die Registerkarte Audio unter Aufnahme und wahlen Sie USB PnP-Audiogerät als Standard-Gerät aus.
• Windows-Vista: Klichen Sie Startmenu · Systemsteuerung (oder Einstellungen · Systemsteuerung in der klassischen Ansicht) · Hardware und Sound · Ton. Klichen Sie auf die Registerkarte Aufnahme und wahlen Sie USB-Audiogerät als Standard-Gerät.
• Windows 7: Wahlen Sie Startmenu Systemsteuerung Ton. Klichen Sie auf die Registerkarte Aufnahme und wahlen Sie USB-Audiogerät als Standard-Gerät.
• Windows 8: Klichen Sie im Startmenu auf die linke unter Ecke des Bildschirms, um zum Desktop zu gelangen. Klichen Sie in der rechten unteren Ecke der Taskleiste auf das "Lautsprechersymbol". Klichen Sie mit der rechten Maustaste auf den Lautsprecher und wahren Wiedergabegeräte. In der Windows-Systemsteuerung für Sound wahren Sie die Registerkarte Aufnahme. Wenn besoin USB PnP-Audiogerät kein grüne "Häkchen"-Symbol angezeigt wird, klichen Sie mit der rechten Maustaste auf Select LP und wahren Als Standardgerät festlegen.
  Mac: Klicken Sie auf das obere linke "Apfel"-Symbol und klicken dann auf Systemeinstellungen·Ton. Klicken Sie auf die Registerkarte Input. Wahlen Sie USB PnP-Audiogerat im Menu als Gerät aus.

BEVOR SIE DIESES PRODUKT EINSENDEN, kontaktieren Sieitte ION Audio fur technischen Support.
