MANUALE UTENTE Select LP ION

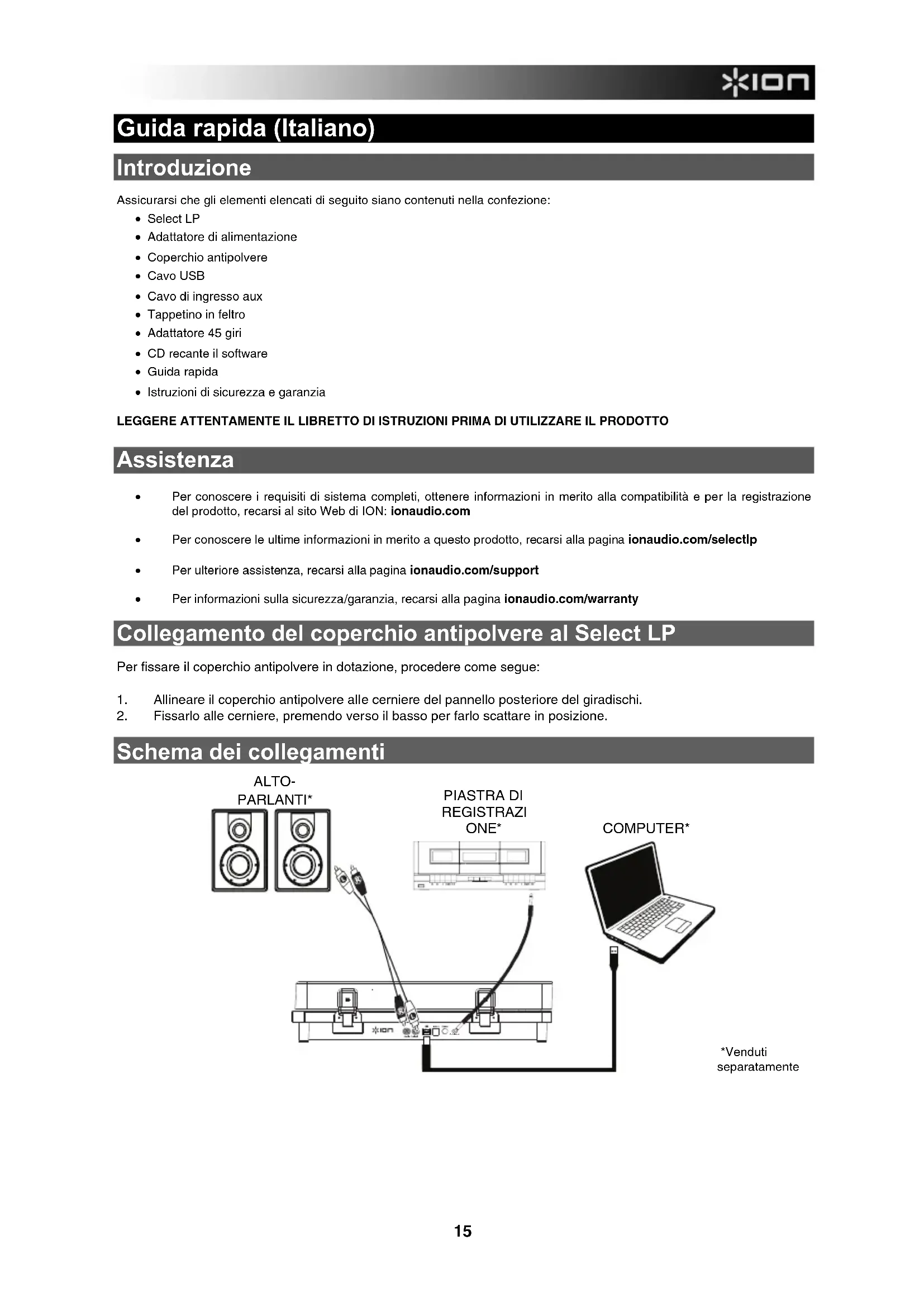

Guida rapida (Italiano)

Introduzione

Assicurarsi che gli elementi elencati di seguito siano contentuti nella confezione:

• Select LP
• Adattatore di alimentazione
  Coperchio antipolvere
  Cavo USB
  Cavo di ingresso aux
  Tappetino in feltro
• Adattatore 45 giri
• CD recante il software
  Guida rapida
  Istruzioni di sicurezza e garanzia

LEGGERE ATTENTAMENTE IL LIBRETTO DI ISTRUZIONI PRIMA DI UTILIZZARE IL PRODOTTO

Assistenza

Per conoscere i requisiti di sistema completi, ottenere informazioni in merito alla compatibilità e per la registrazione del prodotto, recarsi al site Web di ION: ionaudio.com
Per conoscere le ultime informazioni in merito a quello prodotto, recarsi alla pagina ionaudio.com/selectlp
Per ulteriore assistenza, recarsi alla pagina ionaudio.com/support
Per informazioni sulla sicurezza/garanzia, recarsi alla pagina ionaudio.com/warranty

Collegamento del coperchio antipolvere al Select LP

Per fissare il coperchio antipolvere in dotazione, procedere come segue:

1. Allineare il coperchio antipolvere alle cerniere del pannello posteriore del giradischi.
2. Fissarlo alle cerniere, premendo verso il basso per farlo scattare in posizione.

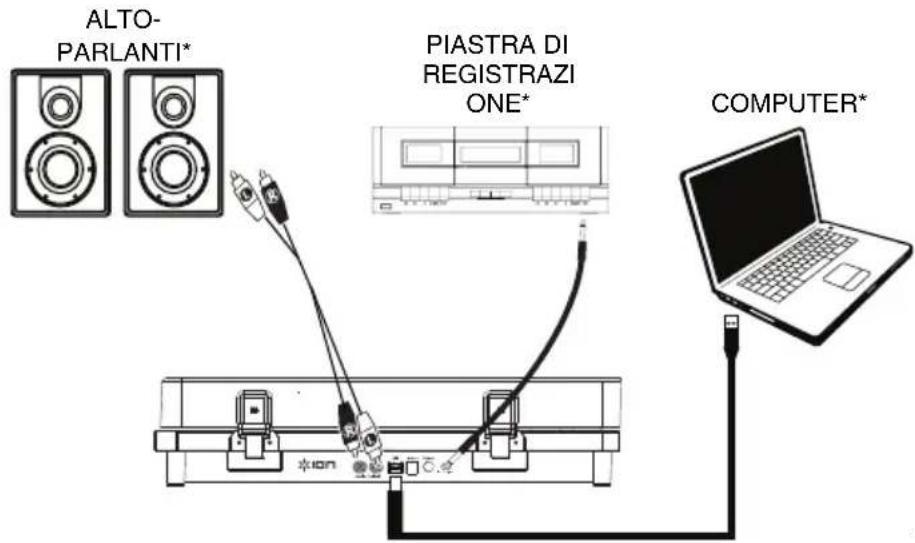

Schema dei collegamenti

*Venduti separamente

Uso del Select LP con il computer

Riproducione

Ci sono 2 modi per ascoltare i propri dischi in vinile con il Select LP!

1. Si possono collegare le uscite RCA del Select LP ad un impianto stereo o ad altoparlanti. Non collegarli a ingressi a livello phono; le uscite RCA del Select LP sono a livello di linea e potrebbero danneggiare un dispositivo dotato di ingressi a livello phono (qualsiasi altro tipo di ingresso standard quale CD, Aux In o Tape è accettabile).
2. Si può procedere all'ascolto tramite gli altoparlanti del computer o con delle cuffie collegate al computer, una volta che il dispositivo di ingresso della sched audio del computer è stato impostato su USB PnP Audio Device o USB Audio Device, a seconda del proprio sstemap operativo Windows (USB PnP Audio Device su Mac OS X) e che si sta registrando monitorando l'audio utilizzando I'EZ Vinyl/Tape Converter o un software simile (il Select LP non può essere utilizzato come dispositivo di riproduzione dell'audio del computer). Si veda il paragrafo "Impostazione della sched audio del computer quale dispositivo di riproduzione predefinito" per maggiori dettagli su come configurare la riproduzione audio.

- Registrazione

Per registrar musica sul computer, è possible'utilizzare l'ION EZ Vinyl/Tape Converter. L'EZ Vinyl/Tape Converter rende facile trasformare la propria musica in file digitali. Una volta terminato di convertire il vinile, lo si può masterizzato su un CD o caricare su dispositivi media portatili.

Per installare il software, insere il CD in dotazione nel computer e seguire le istruzioni su schermo.

Recarsi alla pagina ionaudio.com/ezvc per scaricare l'ultima versione dei software EZ Vinyl/Tape Converter oppure per ottenere un'ttile guidha alla risoluzione dei problemi o ulteriori assistenza.

1. Una volta installato I'EZ Vinyl/Tape Converter sul computer, servirsi del cavo USB in dotazione per collegare la porta USB del Select LP ad una porta USB disponibile del computer.
2. Sul computer, è possibile aprire l'EZ Vinyl/Tape Converter recandosi su Start Tutti i programmi (Windows) o su Applicazioni (Mac).
3. Seguire le istruzioni su schermo per configurare la registrazione. Quando viene richiesto di riproduire la musica, muovere il braccio del Select LP sul disco per iniziare la riproduzione.

Note bene: per ascoltare un disco nelle riproduotto, servirsi degli altoparlanti del computer o collegare le uscite RCA del Select LP a un impianto stereo o a delle casse. Il Select LP delve essere collegato al computer affinché l'EZ Vinyl/Tape Converter avanzi alla fase successiva.

1. Una volta terminato di registrare, alzare il braccio del Select LP dal disco e riportarlo sul poggiabraccio.

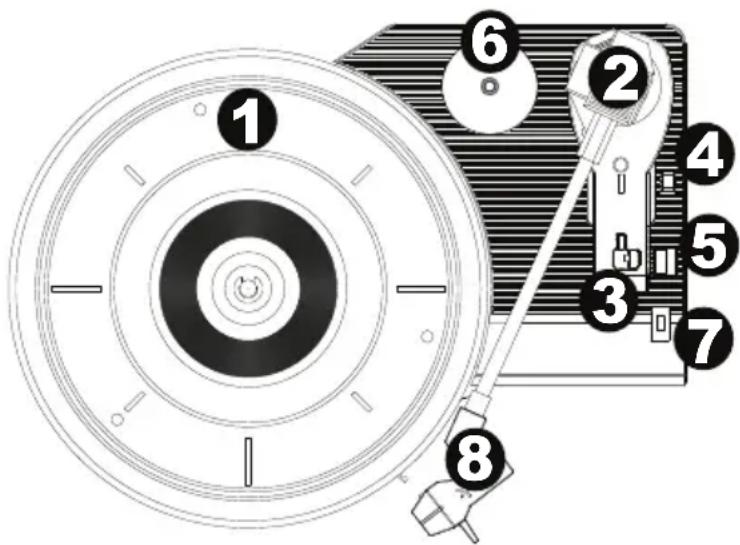

Caratteristiche

1. Piatto - Il disco va collocato qui.
2. Braccio* - Il braccio più essere alzato e abbassato a mano, Forever premendo la levetta di sollevamento / abbassamento. Va notato che il braccio delve essere allontanato alla posizione di riposo (sul fermabraccio) affinché il motore del giradischi si attivi. Quando il braccioiene nuovamente collocato in posizione di riposo, il motore si disattiva. Quando il braccioiene nuovamente collocato in posizione di riposo, il motore del giradischi si disattiva se l'Autostop è stato acceso.

3. Fermabraccio - Questo fermabraccio dal design speciale fissa il braccio quando è a riposo o quando non è in uso. Il fermabraccio è stato progettato in modo da restare sollevato quando sbloccato.

4. Levetta di sollevamento / abbassamento - Alza e abbassa il braccio.

5. Interruttore 33/45/78 giri - Questo interruptore regola i GIRI del piatto del giradischi. Se il disco non viene riprodotto alla giusta velocità, si veda il paragrafo Risoluzione di problemi per maggiori dettagli su come risolverve la questione.

IMPORTANTE: se la puntina del giradischi si usura,-acquistare un ricambio alla pagina ionaudio.com/ict05rs. Se si riproducono dischi a 78 giri, consigliamo l'uso di una puntina a 78 giri, acquistabile alla pagina ionaudio.com/ict06rs.

1. Supporto Adattatore 45 Giri - Regge l'incluso adattatore per 45 giri. Quando l'adattatore non è in uso, vuò essere collocato a questo livello.
2. Interruttore Autostop - Questo interruptore accende o spegne la funzione di arresto automatico. Quando la funzione "autostop" è attiva, il piatto inizia a girare quando il braccio è posato sul disco e smette di girare quando il disco arrivava alla fine. (Quando la funzione autostop è disattiva, il piatto continuera a girare, indipendente nella posizione del braccio.)

Nota bene: Se il vinile si ferma prima di raggiungere la fine della musica, spegnere la funzione Autostop per quel particolare disco. Di solito, ciò è consigliato per i dischi a 45 giri.

IMPORTANT: rimuovere il cappuccio della cartuccia (copripuntina) prima di utilizzato il giradischi.

• IMPORTANTE: In caso di usura della puntina del giradischi, acquistare una cartuccia/puntina di ricambio alla pagina ionaudio.com/products/accessories
  oppure contattando il reparto parti di ricambio di ION al [e-mail].

• Fonorivelatore - Fonorivelatore ION con cartuccia Audio-Technica AT3600L e puntina Audio-Technica ATN3600L Rimuovere il coperchio di plastica alla puntina prima di riproduire un disco.

• Uscita RCA** - L'audio di un vinile riprodotto è inviato a esta uscita audio coassiale a livello di linea. Questa non va collegata a dispositivi a livello phono. (Se alcora non si dispone di un cavo RCA, quello cui quod esse trovato presso un rivenditore locale di elettronica.)

L*AVVERTENZA: Le uscite RCA sono a livello di LINEA. Collegarle unicamente a ingressi a livello di LINEA. Si rischia di danneggiare il ricevitore collegando un dispositivo a livello di LINEA in un ingresso PHONO.

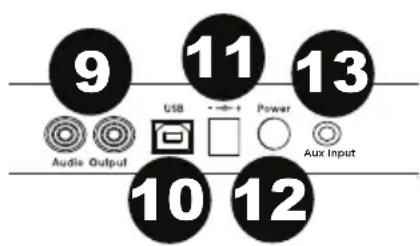

1. Uscita Audio USB - Servirsi del cavo USB in dotazione per collegare il giradischi al computer. Il collegamento USB inviera audio dal giradischi al computer. Si veda il paragrafo Uso del Select LP col computer di quello manuale per maggiori informazioni.
2. Power - Servirsi dell'adattatore in dotazione per collegarsi ad una presa a parete.
3. Interruttore di alimentazione - Premere quello tasto per accendere o spegnere il Select LP.
4. Ingresso Aux - Collegare un'altra fonte audio, ad esempio nastri per cassette, a quello ingresso stereo da 1/8" (3,5 mm) per convertire digitalmente la fonte tramite un collegamento USB al computer.

Risoluzione di Problemi

In caso di problemi,fare riferimento alle fasi di risoluzione dei problemi indicate qui di seguito, nonché a quantoindicato nel manuale dell'EZ Vinyl/Tape Converter in dotazione con il presente prodotto.

Non除去音频的音节。

Assicurarsi che il Select LP sua acceso e che la puntina sua sul disco.
Assicurarsi che sua selezionato come periferica di registrazione predefinita del computer (si vedano le istruzioni qui di seguito).
Scollegare e ricollegare inoltre il cavo USB che unisce il Select LP al computer.

Assicurarsi che gli altoparlanti del computer siano accesi e che il volume non sia silenziato.

Se si ascolta tramite le casse del computer, assicurarsi che queste siano selezionate come periferica di riproduzione predefinita del computer (si vedano le istruzioni qui di seguito). Alternativamente, collegare le uscite RCA del Select LP ad un impianto stereo o ad altoparlanti. Non collegarle a ingressi a livello phono: le uscite RCA del Select LP sono a livello di linea e potrebbero danneggiare un dispositivo con ingressi a livello phono. (Nota bene: le uscite RCA monitorano il segnale che esce dal giradischi, non quello proveniente dal computer.)

Non除去 alcun audio durante la riproduzione di musica:

Se si riproduce musica da vinile:

Assicurarsi che il Select LP sua accesso e che la puntina sua sul disco.
O Collegare le uscite RCA del Select LP ad un impianto stereo o ad altoparlanti.

(Non colleague a ingressi a livello phono: le uscite RCA del Select LP sono a livello di linea e potrebbero danneggiare un dispositivo con ingressi a livello phono.)

Se si riproduce musica dal computer:

Assicurarsi che il volume dellettore musicale software sia acceso.
Assicurarsi che il volume del computer sia acceso.
Assicurarsi che le casse del computer siano selezionate come periferica di riproduzione predefinita del computer (si vedano le istruzioni qui di seguito). (il Select LP non può essere utilizzato come periferica di riproduzione per l'audio del computer.)

Durante I'uso del giradischi除去un ronzio tramiteI'altoparlante o il portatile.

• Se si sta registrando su un computer portatile:
  ○ collegare il computer ad un'alimentazione con messa a terra (3 denti)

• Se si sta riproducendo musica con un altoparlante:

Assicurarsi di utilizzato l'adattatore di alimentazione da 12V 1A incluso con il prodotto.
Se il volume è al massimo, provare ad abbassarlo fino a quando il ronzio non cessa.

Il giradischi non emette alcun suono o la musica è ovattata:

Togliere l coperchio alla puntina.

La cinghia del giradischi è caduta:

Fissare nuovamente la cinghia al giradischi. Per maggiori dettagli su come eseguire esta operazione, s veda la guida all'indirizzo ionaudio.com/turntablebelt.

Il giradischi non gira:

Assicurarsi che il giradischia sua accesso (interruptto di alimentazione sul retro dell'apparecchio).
Assicurarsi che la funzione autopost sia accesa e che il braccio sia posizionato sul disco (se l'autostop è spento delve girare sempre quando l'alimentazione è accesa).
Se quanto sopra non è di aiuto, cui essere necessario ricollegare la cinghia del giradischi. Per maggiori dettagli su come eseguire questa operazione, si veda la guida all'indirizzo ionaudio.com/turntablebelt.

Il mio disco non suona alla giusta velocità; il pitch è troppo alto o troppo basso:

Assicurarsi che l'interruttore 33 / 45 / 78 sua impostato sulla velocità giusta per il disco specifico.
Se l'interruttre 33 / 45 / 78 è impostato correttamente e la velocità è ancora leggermente errata, procedere come segue:

1. Sul lato inferiore del Select LP trovare il pad in gomma con la velocità in giri che si desidera regolare e sollevarlo delicatamente per rimuoverlo.
2. Per l'impostazione a 45 e 33 giri, spingere il sigillo di gomma e stringere/allentare la vite utilizzando un cacciavite a croce per affinare la velocità in numero di giri.
3. Per l'impostazione a 78 giri, stringere/allentare la vite servendosi di un cacciavite alla testa piatta.

Configurazione della sched audio del computer come dispositivo di riproduzione predefinito

• Windows XP: Cliccare su Start Pannello di controllo (o Impostazioni Pannello di controllo in visualizzazione classica) Suoni e periferiche audio. Cliccare sulla sched Audio e quello Riproduzione audio, selezionare la sched audio del computer come periferica predefinita.
• Windows Vista: Cliccare su Start Pannello di controllo (o Impostazioni Pannello di controllo in visualizzazione classica) Hardware e suoni Audio. Cliccare sulla scheda Riproduzione e selezionare la scheda audio del computer come periferica predefinita.
• Windows 7: Cliccare su Start Pannello di controllo Audio. Cliccare sulla scheda Riproduzione e selezionare la sched a audio del computer come periferica predefinita.
• Windows 8: Nel menu Start,*cliccare sull'angolo inferiore sinistro dello schermo per passare al Desktop. Nell'angolo inferiore destro della Barra delle applicazioni, individuare l'icona "Speaker" di controlo del Volume. Fare click col tasto destro del mouse e selezionare Dispositivi di riproduzione. Il pannello di controllo Audio di Windows dovrebbe comparire sulla scheda Riproduzione. Se la scheda audio del computer non presenta un segno di spunta verde,fare click col destro e selezionare Imposta come dispositivo predefinito.
  Mac: Cliccare sull'icona della "mela" in alto a sinistra, quando cliccare su Preferenze di sistema > Audio. Cliccare sulla sched a Output. Nel menu, selezionare Internal Speakers se si utilizzato le casse interne del computer o Cuffie se si utilizzato casse o cuffie collegate all'uscita cuffie da 1/8" del computer.

Configurare il Select LP come dispositivo di registrazione predefinito

• Windows XP: Cliccare su Start Pannello di controllo (o Impostazioni Pannello di controllo in visualizzazione classica) Suoni e periferiche audio. Cliccare sulla sched Audio e quello Registrazione audio, selezionare Dispositivo audio PnP USB come periferica predefinita.
• Windows Vista: Cliccare su Start Pannello di controllo (o Impostazioni Pannello di controllo in visualizzazione classica) Suoni e periferiche audio. Cliccare sulla scheda Registrazione e selezionare Dispositivo audio USB come periferica predefinita.
• Windows 7: Cliccare su Start Pannello di controllo Audio. Cliccare sulla scheda Registrazione e selezionare Dispositivo audio USB come periferica predefinita.
• Windows 8: Nel menu Start,*cliccare sull'angolo inferiore sinistro dello schermo per passare al Desktop. Nell'angolo inferiore destro della Barra delle applicazioni, individuare l'icona "Speaker" di controllo del Volume. Fare click col tasto destro del mouse e selezionare Dispositivi di riproduzione. Nel pannello di controllo Audio di Windows selezionare la scheda Registrazione. Se il Dispositivo audio PnP USB non presenta un segno di spunta verde, fare click col destro e selezionare Imposta come dispositivo predefinito.
  Mac: Cliccare sull'icona della "mela" in alto a sinistra, quando cliccare su Preferenze di systema > Audio. Fare cli culla scheda Input. Dal menu, selezionare Dispositivo audio PnP USB come periferica.

PRIMA DI Rendenze Questiono Prodotto, contattare ION Audio per ricevere assistenza tecnica.
