MODE D'EMPLOI MSG90 M-SYSTEM

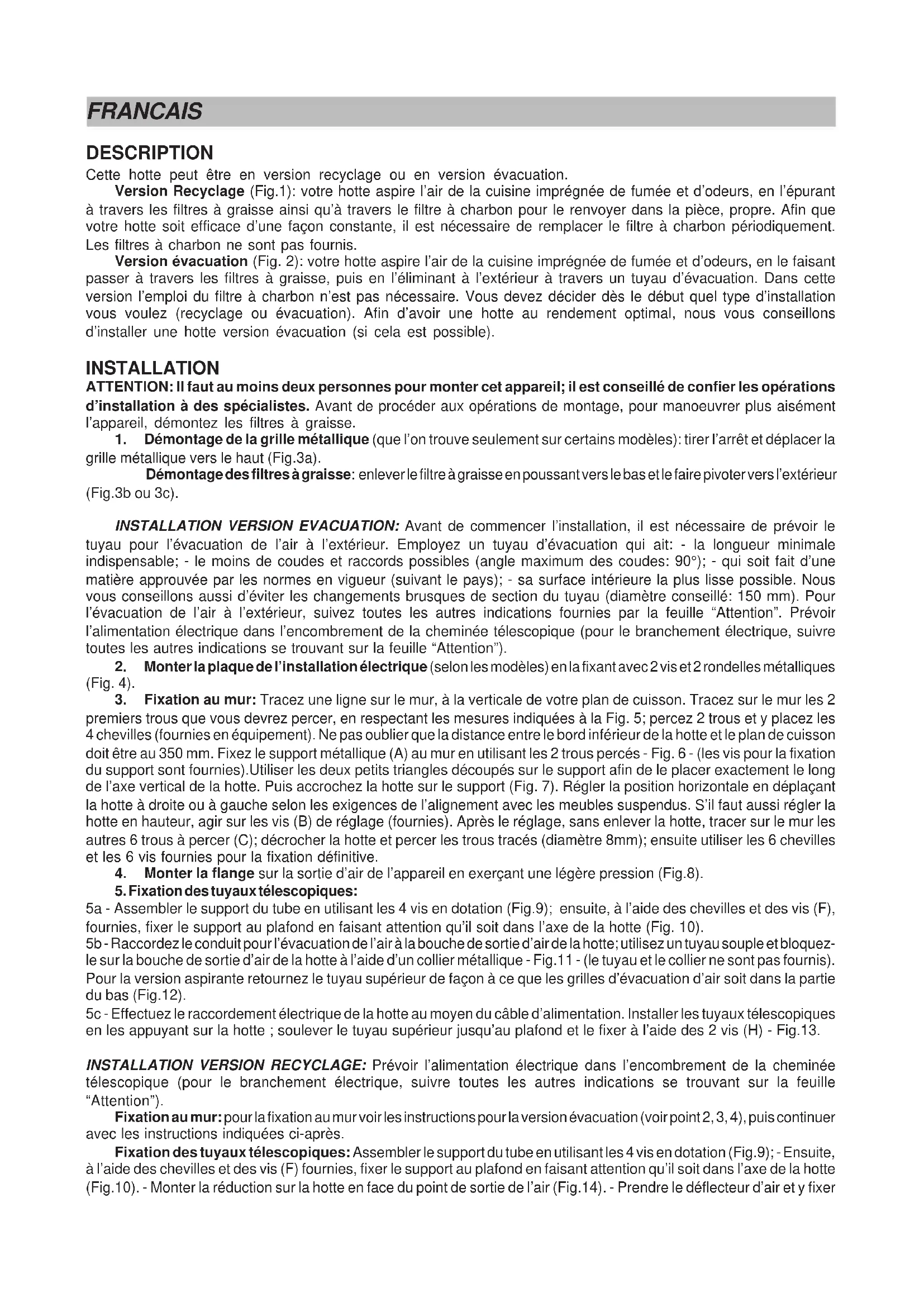

1. Démontage de la grille métallique (que l’on trouve seulement sur certains modèles): tirer l’arrêt et déplacer la

grille métallique vers le haut (Fig.3a). Démontage des filtres à graisse: enlever le filtre à graisse en poussant vers le bas et le faire pivoter vers l’extérieur (Fig.3b ou 3c). INSTALLATION VERSION EVACUATION: Avant de commencer l’installation, il est nécessaire de prévoir le tuyau pour l’évacuation de l’air à l’extérieur. Employez un tuyau d’évacuation qui ait: - la longueur minimale indispensable; - le moins de coudes et raccords possibles (angle maximum des coudes: 90°); - qui soit fait d’une matière approuvée par les normes en vigueur (suivant le pays); - sa surface intérieure la plus lisse possible. Nous vous conseillons aussi d’éviter les changements brusques de section du tuyau (diamètre conseillé: 150 mm). Pour l’évacuation de l’air à l’extérieur, suivez toutes les autres indications fournies par la feuille “Attention”. Prévoir l’alimentation électrique dans l’encombrement de la cheminée télescopique (pour le branchement électrique, suivre toutes les autres indications se trouvant sur la feuille “Attention”).

2. Monter la plaque de l’installation électrique (selon les modèles) en la fixant avec 2 vis et 2 rondelles métalliques

3. Fixation au mur: Tracez une ligne sur le mur, à la verticale de votre plan de cuisson. Tracez sur le mur les 2

premiers trous que vous devrez percer, en respectant les mesures indiquées à la Fig. 5; percez 2 trous et y placez les 4 chevilles (fournies en équipement). Ne pas oublier que la distance entre le bord inférieur de la hotte et le plan de cuisson doit être au 350 mm. Fixez le support métallique (A) au mur en utilisant les 2 trous percés - Fig. 6 - (les vis pour la fixation du support sont fournies).Utiliser les deux petits triangles découpés sur le support afin de le placer exactement le long de l’axe vertical de la hotte. Puis accrochez la hotte sur le support (Fig. 7). Régler la position horizontale en déplaçant la hotte à droite ou à gauche selon les exigences de l’alignement avec les meubles suspendus. S’il faut aussi régler la hotte en hauteur, agir sur les vis (B) de réglage (fournies). Après le réglage, sans enlever la hotte, tracer sur le mur les autres 6 trous à percer (C); décrocher la hotte et percer les trous tracés (diamètre 8mm); ensuite utiliser les 6 chevilles et les 6 vis fournies pour la fixation définitive.

4. Monter la flange sur la sortie d’air de l’appareil en exerçant une légère pression (Fig.8).

5. Fixation des tuyaux télescopiques:

5a - Assembler le support du tube en utilisant les 4 vis en dotation (Fig.9); ensuite, à l’aide des chevilles et des vis (F), fournies, fixer le support au plafond en faisant attention qu’il soit dans l’axe de la hotte (Fig. 10). 5b - Raccordez le conduit pour l’évacuation de l’air à la bouche de sortie d’air de la hotte; utilisez un tuyau souple et bloquez- le sur la bouche de sortie d’air de la hotte à l’aide d’un collier métallique - Fig.11 - (le tuyau et le collier ne sont pas fournis). Pour la version aspirante retournez le tuyau supérieur de façon à ce que les grilles d’évacuation d’air soit dans la partie du bas (Fig.12). 5c - Effectuez le raccordement électrique de la hotte au moyen du câble d’alimentation. Installer les tuyaux télescopiques en les appuyant sur la hotte ; soulever le tuyau supérieur jusqu’au plafond et le fixer à l’aide des 2 vis (H) - Fig.13. INSTALLATION VERSION RECYCLAGE: Prévoir l’alimentation électrique dans l’encombrement de la cheminée télescopique (pour le branchement électrique, suivre toutes les autres indications se trouvant sur la feuille “Attention”). Fixation au mur: pour la fixation au mur voir les instructions pour la version évacuation (voir point 2, 3, 4), puis continuer avec les instructions indiquées ci-après. Fixation des tuyaux télescopiques: Assembler le support du tube en utilisant les 4 vis en dotation (Fig.9); - Ensuite, à l’aide des chevilles et des vis (F) fournies, fixer le support au plafond en faisant attention qu’il soit dans l’axe de la hotte (Fig.10). - Monter la réduction sur la hotte en face du point de sortie de l’air (Fig.14). - Prendre le déflecteur d’air et y fixerun tuyau souple (de 125 mm de diamètre) en le bloquant à l’aide d’un collier métallique (le tuyau et le collier ne sont pas fournis); fixer le déflecteur d’air au tuyau supérieur (Fig.15) à l’aide de 4 vis. - Raccordez le tuyau souple à la réduction se trouvant sur la bouche de sortie d’air (Fig.16). - Effectuez le raccordement électrique de la hotte au moyen du câble d’alimentation. Installer les tuyaux télescopiques en les appuyant sur la hotte ; soulever le tuyau supérieur jusqu’au plafond et le fixer à l’aide des 2 vis H (Fig.13). - Installer le filtre à charbon en enfilant les 2 languettes du filtre dans le logement prévu à cet effet (Fig.17) et en le faisant tourner vers le haut. FONCTIONNEMENT Selon les modèles, l’appareil est muni des types suivants de commandes: COMMANDES de la Fig.18: A) éteint l’éclairage. B) Allume l’éclairage. C) Diminue la vitesse pour arriver à la vitesse minimum. Si pressée pendant 2" le moteur s’arrête. D) Actionne le moteur (en rappelant la dernière vitesse utilisée) et augmente la vitesse pour arriver à la vitesse maximale. E) RESET ALARME FILTRES / TIMER : si l’on appuie sur la touche pendant l’affichage de l’alarme des filtres (avec le moteur arrêté) on remet à zéro le comptage des heures. En appuyant sur la touche pendant le fonctionnement du moteur, on active le TIMER, la hotte s’éteint donc automatiquement après 5 minutes. L1) Les 4 témoins lumineux VERTS signalent la vitesse en cours. L2) Quand le témoin lumineux est rouge (avec le moteur arrêté) il indique l’ALARME DES FILTRES. Quand le témoin lumineux est vert (clignotant) il indique que le TIMER a été actionné par la touche E. ALARME FILTRES: Après 30h de fonctionnement le voyant L2 devient ROUGE. Il signale que les filtres à graisse doivent être nettoyés. Après 120h de fonctionnement le voyant L2 devient ROUGE et clignote il indique que les filtres à graisse doivent être nettoyés et les filtres à charbon remplacés. Après avoir nettoyé les filtres à graisse (et/ou remplacé les filtres à charbon), appuyer sur la touche E pour faire redémarrer le comptage des heures pendant la visualisation de l’alarme filtres. COMMANDES de la Fig.19: P1) OFF/- Eclairages: Diminue l’intensité lumineuse pour arriver à l’intensité minimum. Si pressé pendant 2" les lumières s’éteignent. P2) ON/+ Eclairages: Allume les éclairages en rappelant le dernier niveau de luminosité programmé (avant le dernier arrêt). Augmente l’intensité lumineuse pour arriver à l’intensité maximum. P3) OFF/- Moteur: Diminue la vitesse pour arriver à la vitesse minimum. Si pressé pendant 2" le moteur est arrêté. Si pressé pendant 2" lorsque ALARME FILTRES est activé, remet à zéro le comptage des HEURES. P4) ON/+ Moteur: Actionne le moteur en rappelant la dernière vitesse programmée (avant le dernier arrêt). Augmente la vitesse du moteur pour arriver à la vitesse maximum (PAS INTENSIVE). Si pressé pendant 2" l’afficheur du Timer de 5 minutes s’active et se REMARQUE par le clignotement des témoins lumineux correspondants à la vitesse en cours. Si pressé pendant 2" lorsque l’afficheur Timer est activé, ce dernier est ELIMINE. P5) INT: Fonctionne seulement avec le moteur sur ON. Si pressé une fois, active la PREMIERE vitesse intensive, pressé une deuxième fois active la DEUXIEME intensive, si pressé une TROISIEME fois revient à la vitesse programmée avant l’intensive (c’est-à-dire une des 4 premières). L1) Les 4 témoins lumineux VERTS signalent la vitesse en cours. L2) Led Bicolore: VERT = indique la première vitesse intensive. ROUGE = indique la deuxième vitesse intensive. ALARME FILTRES: Après 30h de fonctionnement les premiers 2 leds (L1) clignotent; Il signale que les filtres à graisse doivent être nettoyés. Après 120h de fonctionnement les 2 derniers leds (L1) clignotent; il indique que les filtres à graisse doivent être nettoyés et les filtres à charbon remplacés. Après avoir nettoyé les filtres à graisse (et/ou remplacé les filtres à charbon), appuyer sur la touche P3 pour faire redémarrer le comptage des heures pendant la visualisation de l’alarme filtres. COMMANDES de la Fig.20: A) Eteint les lumières; B) Allume les lumières; C) Diminue la vitesse du moteur jusqu’à ce qu’elle arrive à zéro.Si pressé pendant 2" lorsque l’ALARME FILTRES est activée il remet à zéro le comptage des HEURES. D) Actionne le moteur (en rappelant la dernière vitesse utilisée) et augmente la vitesse jusqu’à ce qu’elle atteigne la vitesse maximale. E) Active et désactive le Capteur (en AUTOMATIQUE ou en MANUEL). En modalité Automatique, le capteur est actif et l’écran (L) affiche la lettre “A”. L) Ecran: - il signale la vitesse en cours d’exécution- il signale la modalité Automatique en affichant la lettre “A”. Si l’on change la vitesse du moteur, la vitesse en cours d’exécution s’affiche en clignotant 3 fois de suite, puis la lettre “A” s’affiche de nouveau. - il signale l’alarme Filtres (avec moteur éteint) en affichant le segment central pendant 30". ALARME FILTRES: elle est signalée avec le Moteur Arrêté pendant 30": Après 30h de fonctionnement, le segment central s’éclaire sur l’écran; Il signale que les filtres à graisse doivent être nettoyés. Après 120h de fonctionnement, le segment central clignote sur l’écran; il indique que les filtres à graisse doivent être nettoyés et les filtres à charbon remplacés. Après avoir nettoyé les filtres à graisse (et/ou remplacé les filtres à charbon), appuyer sur la touche C pour faire redémarrer le comptage des heures pendant la visualisation de l’alarme filtres. SENSIBILITE DU CAPTEUR GAZ: la sensibilité du capteur peut être modifiée selon les besoins spécifiques.Pour modifier cette sensibilité, l’appareil doit être en modalité manuelle (c’est-à-dire que l’écran ne doit pas afficher la lettre “A” mais la vitesse d’exécution); dans le cas contraire, appuyer sur la touche E. Modifier la sensibilité en appuyant simultanément sur la touche D et sur la touche E. La sensibilité paramétrée sera affichée à l’écran. A l’aide des touches C(-) et D(+) on paramètre la sensibilité désirée Mémoriser la “nouvelle” sensibilité en appuyant sur la touche E. ATTENTION: POUR ÉVITER DE DÉTÉRIORER LE SENSEUR, NE PAS UTILISER DE PRODUITS AU SILICONE À PROXIMITÉ DE LA HOTTE ! COMMANDES de la Fig.21: A) Diminue l’intensité lumineuse jusqu’à la valeur minimum.En appuyant sur la touche pendant 2" les lumières s’éteignent. B) allume les lumières en rappelant le dernier niveau de luminosité configurée. Augmente l’intensité lumineuse jusqu’à la valeur maximum. C) Diminue la vitesse du moteur pour arriver à la vitesse minimum. Si pressé pendant 2" le moteur est arrêté. Si pressé pendant 2" lorsque l’ALARME FILTRES est activée il remet à zéro le comptage des HEURES. D) Actionne le moteur (en rappelant la dernière vitesse utilisée) et augmente la vitesse jusqu’à ce qu’elle atteigne la vitesse maximale.. E) Active et désactive le Capteur (en AUTOMATIQUE ou en MANUEL). En modalité Automatique, le capteur est actif et l’écran (L) affiche la lettre “A”. L) Ecran: - signale la vitesse en cours d’exécution. - il signale la modalité Automatique en affichant la lettre “A”. Si l’on change la vitesse du moteur, la vitesse en cours d’exécution s’affiche en clignotant fois de suite, puis la lettre “A” s’affiche de nouveau. - il signale l’alarme Filtres (avec moteur éteint) en affichant le segment central pendant 30". ALARME FILTRES: elle est signalée avec le Moteur Arrêté pendant 30": Après 30h de fonctionnement, l’écran affiche la lettre “F”; Il signale que les filtres à graisse doivent être nettoyés. Après 120h de fonctionnement, la lettre “F” clignote sur l’écran; il indique que les filtres à graisse doivent être nettoyés et les filtres à charbon remplacés. Après avoir nettoyé les filtres à graisse (et/ou remplacé les filtres à charbon), appuyer sur la touche C pour faire redémarrer le comptage des heures pendant la visualisation de l’alarme filtres. SENSIBILITE DU CAPTEUR GAZ: la sensibilité du capteur peut être modifiée selon les besoins spécifiques.Pour modifier cette sensibilité, l’appareil doit être en modalité manuelle (c’est-à-dire que l’écran ne doit pas afficher la lettre “A” mais la vitesse d’exécution); dans le cas contraire, appuyer sur la touche E. Modifier la sensibilité en appuyant simultanément sur la touche D et sur la touche E. La sensibilité paramétrée sera affichée à l’écran. A l’aide des touches C(-) et D(+) on paramètre la sensibilité désirée Mémoriser la “nouvelle” sensibilité en appuyant sur la touche E. ATTENTION: POUR ÉVITER DE DÉTÉRIORER LE SENSEUR, NE PAS UTILISER DE PRODUITS AU SILICONE À PROXIMITÉ DE LA HOTTE ! Filtres à graisse: un soin particulier doit être accordé aux filtres à graisse qui doivent être nettoyés périodiquement, quand intervient l’alarme des filtres à graisse. Pour les instructions, concernant l’alarme des filtres, voir le paragraphe des Commandes. Démontez les filtres comme indiqué au point 1 et les laver avec un détergent neutre. Filtres à charbon: Si l’on utilise l’appareil en version filtrante, il faut remplacer périodiquement les filtres à charbon, quand intervient l’alarme des filtres à charbon. Pour les instructions, concernant l’alarme des filtres, voir le paragraphe des Commandes. Démontage du filtre(s) à charbon: enlever la grille métallique (Fig.3a) et le filtre antigraisse (Fig.3b/3c). Retirer le filtre à charbon en poussant l’arrêt vers l’intérieur, faire pivoter le filtre jusqu’à faire retirer les deux languettes de leurs sièges (Fig.17). Illumination: pour accéder aux ampoules il faut enlever le support métallique en dévissant les deux vis (Fig.22) et le déplacer vers la droite; pour changer les ampoules allogène dévisser l’embout dans le sens contraire des aiguilles d’une montre et extraire le bulbe (Fig. 23). Remplacer avec des ampoules du même type.Cet appareil est commercialisé en accord avec la directive européenne 2002/96/CE sur les déchets des équipements électriques et électroniques (DEEE). En vous assurant que ce produit est correctement recyclé, vous participez à la prévention des conséquences négatives sur l’environnement et la santé publique qui pourrait être causé par une mise au rebut inappropriée de ce produit. Le symbole sur ce produit indique qu’il ne doit pas être traité comme un déchet ménager. Il doit être rapporté jusqu’à un point de recyclage des déchets électriques et électroniques. La collecte de ce produit doit se faire en accord avec les réglementations environnementales concernant la mise au rebut de ce type de déchets. Pour plus d’information au sujet du traitement, de la collecte et du recyclage de ce produit, merci de contacter votre mairie, votre centre de traitement des déchets ou le magasin où vous avez acheté ce produit. ITALIANO DESCRIZIONE La cappa puo’ essere in versione filtrante o in versione aspirante. Versione filtrante (Fig.1): la cappa aspira l’aria della cucina impregnata di fumi e di odori, depurandola attraverso i filtri anti-grasso ed i filtri carbone per poi re-immetterla pulita nella stanza. Per una costante efficienza, è necessario sostituire periodicamente i filtri al carbone. I filtri al carbone non sono in dotazione. Versione aspirante (Fig.2): la cappa aspira l’aria della cucina impregnata di fumi e di odori facendola passare attraverso i filtri anti-grasso, poi la espelle all’esterno attraverso un condotto di scarico. In questa versione non è necessario utilizzare il filtro al carbone. Decidete sin dall’inizio il tipo di installazione (filtrante o aspirante). Per una maggiore efficienza, consigliamo di installare la cappa in versione aspirante (se possibile). INSTALLAZIONE ATTENZIONE: per montare questo apparecchio sono necessarie almeno due persone; si consiglia comunque di affidare le operazione di installazione a personale specializzato. Prima di procedere alle operazioni di montaggio, per una più facile manovrabilità dell'apparecchio disinserire i filtri antigrasso.
