MANUAL DE UTILIZADOR MSG90 M-SYSTEM

INSTRUÇÕES DE INSTALAÇÃO Y UTILIZAÇÃO

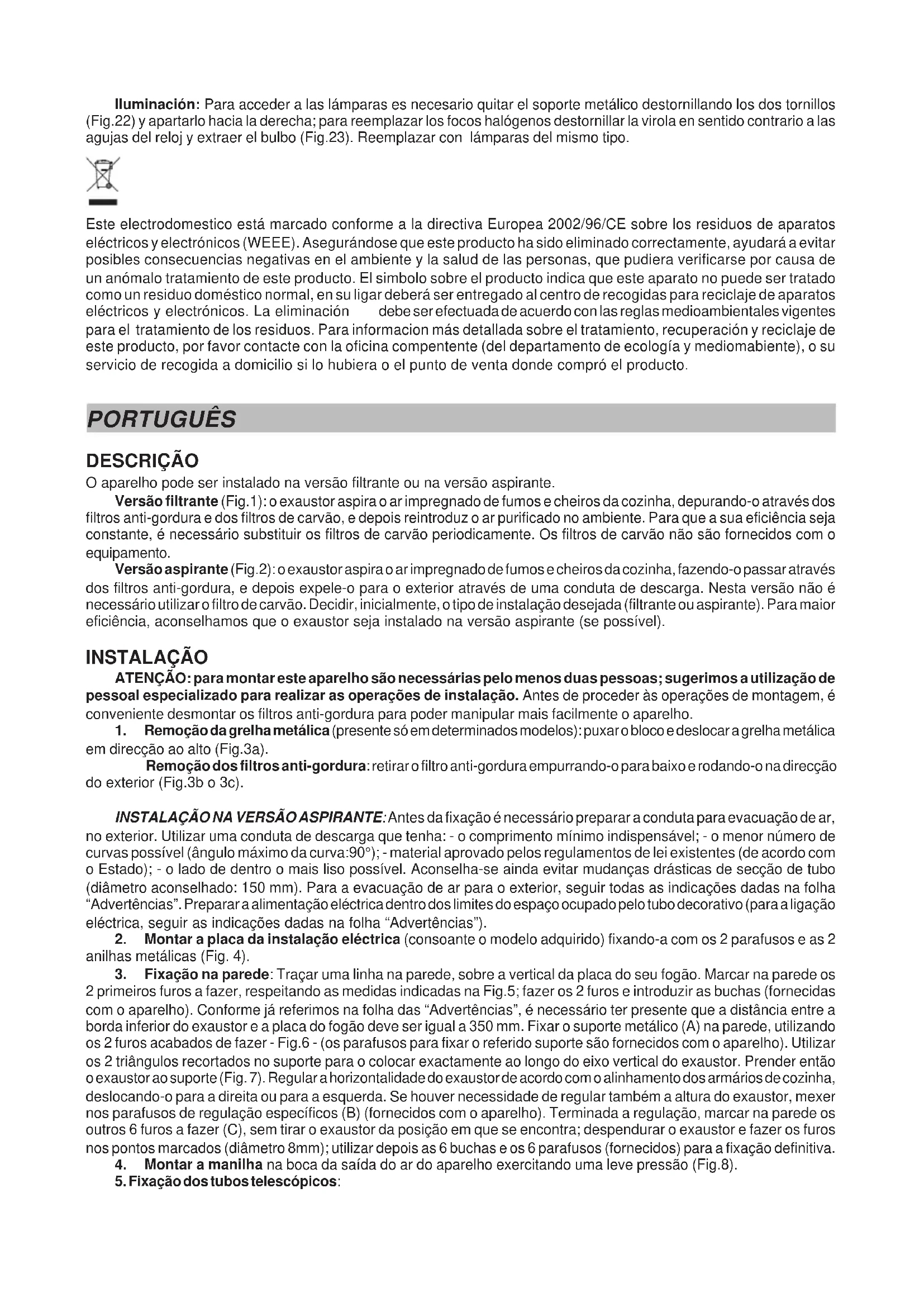

1. Remoção da grelha metálica (presente só em determinados modelos): puxar o bloco e deslocar a grelha metálica

em direcção ao alto (Fig.3a). Remoção dos filtros anti-gordura: retirar o filtro anti-gordura empurrando-o para baixo e rodando-o na direcção do exterior (Fig.3b o 3c). INSTALAÇÃO NA VERSÃO ASPIRANTE: Antes da fixação é necessário preparar a conduta para evacuação de ar, no exterior. Utilizar uma conduta de descarga que tenha: - o comprimento mínimo indispensável; - o menor número de curvas possível (ângulo máximo da curva:90°); - material aprovado pelos regulamentos de lei existentes (de acordo com o Estado); - o lado de dentro o mais liso possível. Aconselha-se ainda evitar mudanças drásticas de secção de tubo (diâmetro aconselhado: 150 mm). Para a evacuação de ar para o exterior, seguir todas as indicações dadas na folha “Advertências”. Preparar a alimentação eléctrica dentro dos limites do espaço ocupado pelo tubo decorativo (para a ligação eléctrica, seguir as indicações dadas na folha “Advertências”).

2. Montar a placa da instalação eléctrica (consoante o modelo adquirido) fixando-a com os 2 parafusos e as 2

anilhas metálicas (Fig. 4).

3. Fixação na parede: Traçar uma linha na parede, sobre a vertical da placa do seu fogão. Marcar na parede os

2 primeiros furos a fazer, respeitando as medidas indicadas na Fig.5; fazer os 2 furos e introduzir as buchas (fornecidas com o aparelho). Conforme já referimos na folha das “Advertências”, é necessário ter presente que a distância entre a borda inferior do exaustor e a placa do fogão deve ser igual a 350 mm. Fixar o suporte metálico (A) na parede, utilizando os 2 furos acabados de fazer - Fig.6 - (os parafusos para fixar o referido suporte são fornecidos com o aparelho). Utilizar os 2 triângulos recortados no suporte para o colocar exactamente ao longo do eixo vertical do exaustor. Prender então o exaustor ao suporte (Fig. 7). Regular a horizontalidade do exaustor de acordo com o alinhamento dos armários de cozinha, deslocando-o para a direita ou para a esquerda. Se houver necessidade de regular também a altura do exaustor, mexer nos parafusos de regulação específicos (B) (fornecidos com o aparelho). Terminada a regulação, marcar na parede os outros 6 furos a fazer (C), sem tirar o exaustor da posição em que se encontra; despendurar o exaustor e fazer os furos nos pontos marcados (diâmetro 8mm); utilizar depois as 6 buchas e os 6 parafusos (fornecidos) para a fixação definitiva.
