Intitulé	Description
Type de produit	Hotte aspirante
Dimensions	À préciser selon le modèle
Débit d'air	À préciser selon le modèle
Niveaux de puissance	À préciser selon le modèle
Filtration	Filtres à charbon et filtres métalliques
Éclairage	À préciser selon le modèle
Installation	Installation murale ou sous meuble
Entretien	Filtres à nettoyer ou remplacer régulièrement
Sécurité	Conforme aux normes de sécurité en vigueur
Garantie	À préciser selon le modèle
Informations supplémentaires	Consulter le manuel d'utilisation pour des conseils d'installation et d'entretien

FOIRE AUX QUESTIONS - EK10 COMETA isola M-SYSTEM

Comment nettoyer les filtres de la hotte M-SYSTEM EK10 COMETA isola ?

Pour nettoyer les filtres, retirez-les de la hotte et plongez-les dans de l'eau chaude savonneuse pendant environ 30 minutes. Rincez-les soigneusement à l'eau claire et laissez-les sécher complètement avant de les remettre en place.

Que faire si la hotte ne s'allume pas ?

Vérifiez d'abord si la hotte est correctement branchée et si le disjoncteur n'a pas sauté. Assurez-vous également que l'interrupteur est en position 'ON'. Si le problème persiste, contactez le service après-vente.

Comment régler la puissance d'aspiration de la hotte ?

La hotte M-SYSTEM EK10 COMETA isola dispose de plusieurs niveaux de puissance. Appuyez sur le bouton de réglage de la puissance pour sélectionner le niveau souhaité, en fonction de vos besoins.

Quels sont les bruits normaux d'une hotte en fonctionnement ?

Il est normal d'entendre un léger bruit de ventilation lorsque la hotte est en marche. Cependant, si vous entendez des bruits forts ou inhabituels, cela peut indiquer un problème, et il est conseillé de contacter le service après-vente.

Comment savoir quand il est temps de remplacer le filtre à charbon ?

Il est recommandé de remplacer le filtre à charbon tous les 6 mois à un an, selon l'utilisation de la hotte. Si vous remarquez une diminution de l'efficacité ou une odeur persistante de cuisson, il est temps de le remplacer.

La hotte M-SYSTEM EK10 COMETA isola va-t-elle s'arrêter automatiquement ?

Non, cette hotte ne dispose pas d'une fonction d'arrêt automatique. Vous devez l'éteindre manuellement lorsque vous avez terminé de cuisiner.

Quelle est la puissance d'aspiration maximale de la hotte ?

La puissance d'aspiration maximale de la hotte M-SYSTEM EK10 COMETA isola est de 700 m³/h, ce qui la rend efficace pour des cuisines de taille moyenne à grande.

Puis-je utiliser la hotte sans évacuation extérieure ?

Oui, la hotte peut être utilisée en mode recyclage avec un filtre à charbon, ce qui permet de purifier l'air sans évacuation extérieure.

Comment installer la hotte M-SYSTEM EK10 COMETA isola ?

Suivez le manuel d'installation fourni avec la hotte. Assurez-vous de la fixer solidement au mur et de respecter les distances minimales par rapport à la surface de cuisson indiquées dans le manuel.

La hotte est-elle bruyante en mode de fonctionnement ?

Le niveau sonore de la hotte en fonctionnement dépend du niveau de puissance sélectionné. En mode bas, le bruit est relativement faible, mais il peut augmenter à des niveaux plus élevés.

MODE D'EMPLOI EK10 COMETA isola M-SYSTEM

Instructions pour l'utilisation et manutention

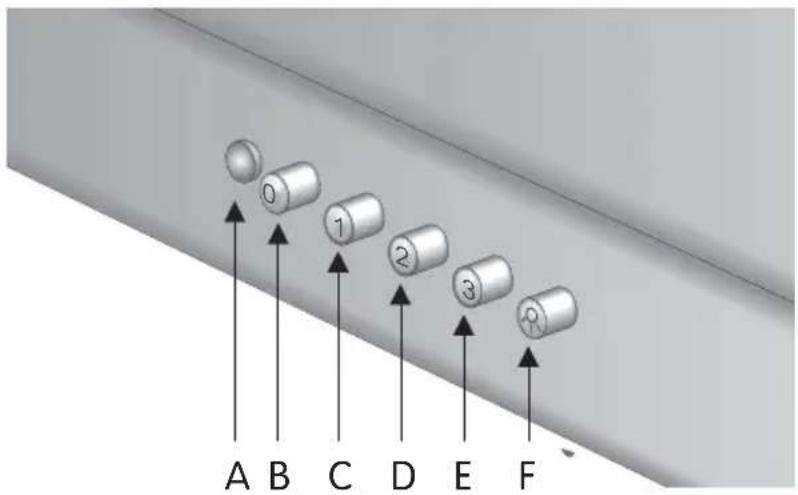

A - Voyant lumineux aspiration
B - Bouton extinction aspiration.
C - Bouton première vitesse d'aspiration
D - Bouton seconde vitesse d'aspiration
E - Bouton troisième vitesse d'aspiration
F - Bouton illumination.

A B C D E F

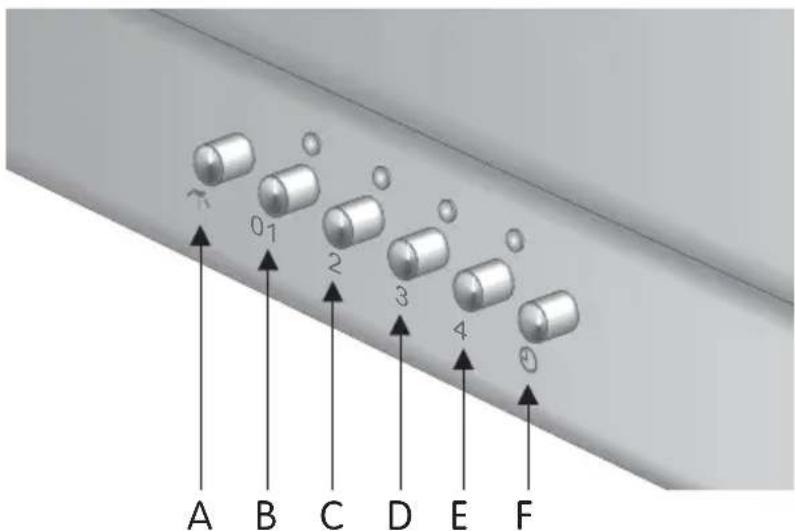

1.2 - QUADRO COMANDI ELETTRONICO

A - Bouton illumination
B - Bouton extinction et allumage ^1 ère vitesse
C - Bouton allumage 2 ème vitesse
D - Bouton allumage 3 ème vitesse
E - Bouton allumage 4 ème vitesse
F - Minuterie (15 min.) aspiration

A B C D E F 01 2 3 4

A - Ne pas cuisiner à la flamme au-dessous de la hotte
B - Si on utilise des friteuses il faut les contrôler constamment car l'huile surchauffée pourrait prendre feu.
C - Avant d'effectuer toute opération de nettoyage débrancher l'appareil de la liaison électrique en enlevant la fiche ou en agissant sur l'interrupteur général.
D - Au cas où, dans la pièce, on utilise en même temps tant la hotte que d'autres appareils qui ne sont pas alimentés par l'énergie électrique il faut aérer le local.
E - Eviter des foyers allumés sans être utilisés.
F - Limiter l'utilisation de la hotte à celle pour laquelle elle a été conçue: éliminer les odeurs de cuisine; ne pas s'en servir pour d'autres utilisations.
G - Il est conseillé de faire fonctionner la hotte juste avant de procéder à toute opération de cuisson et de la laisser en fonction pendant au moins 15 minutes après la cuisson et en tous cas jusqu'à ce que l'odeur ait disparu.

1.4 - NETTOYAGE

• Utiliser seulement et exclusivement un chiffon humide.
• Eviter les chiffons et les éponges mouillés, les jets d'eau, les diluants, les solvants, l'alcool et les substances abrasives.

1.3 - SICHERHEIT

Avant d'effectuer n'importe quelle opération de manutention brancher l'appareil de la liaison électrique en enlevant la prise ou en agissant sur l'interrupteur général.

2.2 - FILTRES ANTIGRAISSE METALLI- QUES

• Il faut laver les filtres au moins une fois par mois avec de l'eau chaude et un détersif.

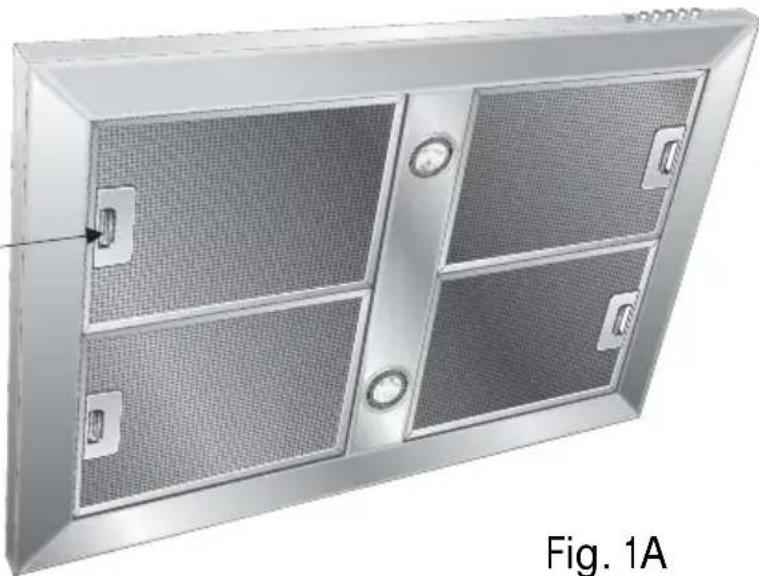

• Pour le démontage agir sur les poignées (Fig.1A/B).

(seulement version filtrante)

- Les filtres montés ne peuvent être régénérés et doivent donc être remplacés au moins tous les deux mois.

- Pour cela il faut:

Version 1 (Fig.2A):

- démonter les filtres anti-graisse métalliques.

Version 2 (Fig.2B):

- démonter les filtres anti-graisse métalliques.

- enlever les deux arrêts métalliques ainsi que le filtre et remonter ensuite le nouveau filtre.

Version 3 (Fig.2C):

- démonter les filtres anti-graisse métalliques.

- tourner le filtre de 90° et l'extraire.

- pour le montage, on doit enfiler le nouveau filtre dans le ergot (mentionnet) sur le côté du moteur et le faire ensuite pivoter de 90°.

Pour le remplacement éventuel des deux lampes montées, il faut:

- Enlever les filtres métalliques antigraisse et pousser le petit fer à l'extérieur (Fig.3).

- Remonter une ampoule avec les mêmes caractéristiques (40w E14) car une ampoule de plus grande puissance pourrait gravement endommager l'installation électrique.

Cette hotte est prévue pour être installée au-dessus d'une plaque de cuisson en forme d'îlot ou de table d'ajout. La hotte peut être fixée au plafond ou à un autre élément portant au moyen d'un pylône de soutien réglable en hauteur.

Elle peut être utilisée en version ASPIRANTE (évacuation externe), ou en version FILTRANTE (recyclage interne).

A cause des complexités de l'appareil il est conseillé de faire appel à un personnel spécialisé pour l'installation, en respectant tous les règlements en vigueur et en particulier ceux qui concernent l'expulsion de l'air à évacuer.

Le fabriquant décline toute responsabilité pour dommages dus à une installation qui n'a pas été effectuée correctement ou conformément aux règles de l'art.

3.2 - SICUREZZA

A - Ne pas relier l'appareil aux conduits d'évacuation des fumées produites par une combustion alimentée par une énergie différente de la combustion électrique.
B - La distance minimum de sécurité entre la plaque de cuisson et la hotte est de 65 cm.
C - Au cas, dans la pièce, où l'on utilise tant la hotte que des appareils qui ne sont pas actionnés par l'énergie électrique on doit créer une aération ambiante suffisante. On a une utilisation correcte et sans risques quand la dépression maximum du local ne dépasse pas 0,04 mbar; de cette façon on évite un retour des gaz d'évacuation.

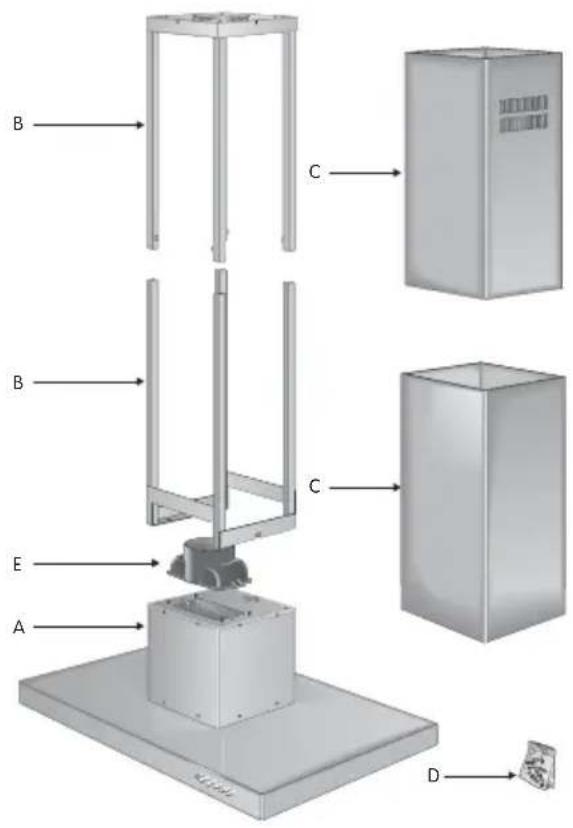

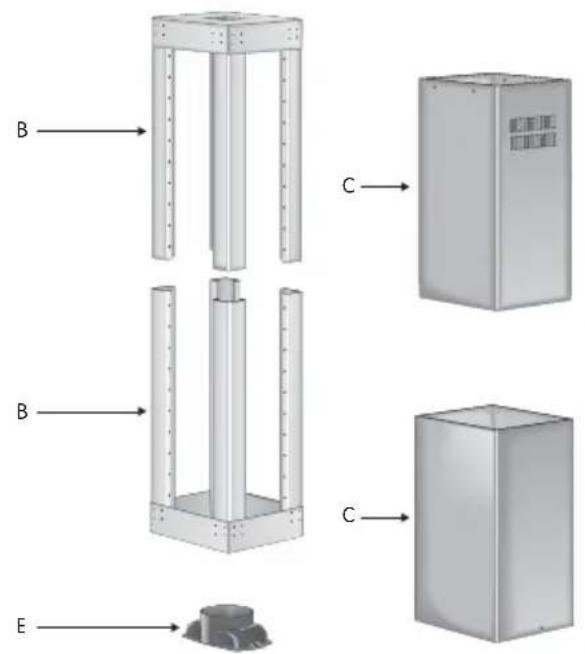

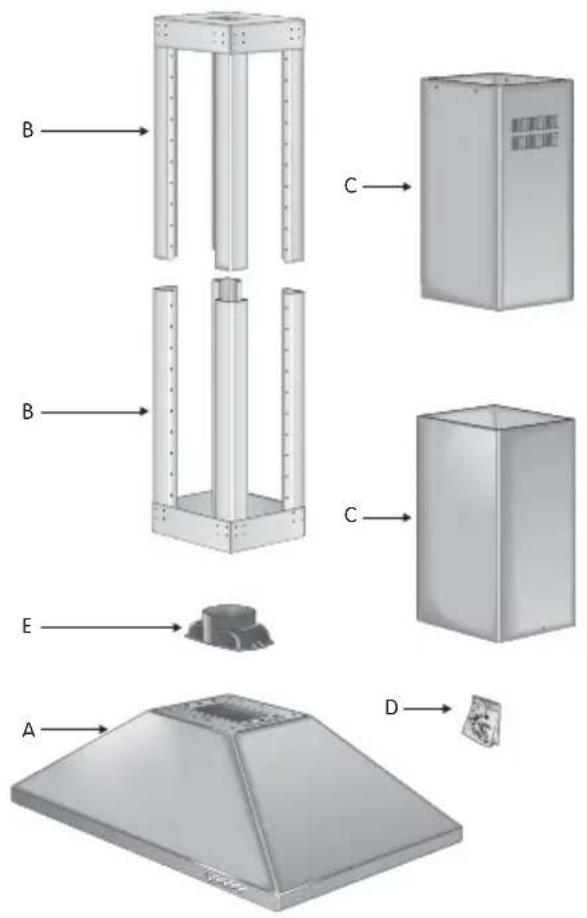

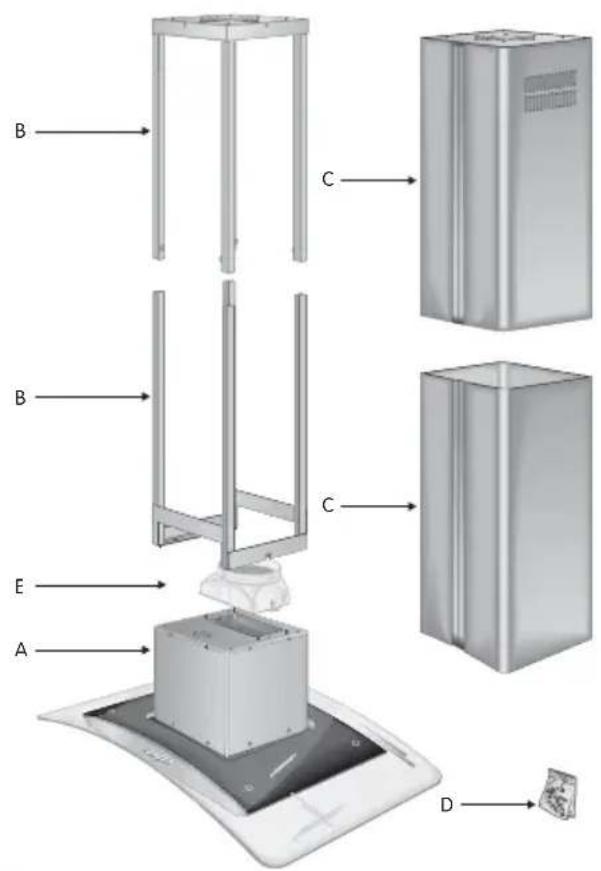

3.3 - COMPOSANTES

A - Corps hotte complet
B - Pylône télescopique formé par pylône supérieur et inférieur.
C - Cheminée télescopique formée par cheminée supérieure et inférieure.
D - Sachet vis et accessoires.
E - Raccord de réduction ∅ 150-120.

B C B C E A D

B C B C E A D

B C B C E A D

B C B C E A D

B C B C E A D

B C B C E

Fixer solidement au plafond ou autre le pylône télescopique supérieur en utilisant les quatre vis avec des chevilles en plastique en dotation M 5x40 + rondelles après avoir réalisé 4 perforations diam. 8mm entraxe 160 x 180 (Fig.4).

Monter le raccord de réduction. Unir au corps de la hotte le pylône télescopique inférieur en utilisant, pour le fixage, les quatre vis en dotation M 5 x 10 + RONDELLES GROWER + ECROUS AUTOBLOQUANTS (Fig.5).

3.4 - INSTALLATION

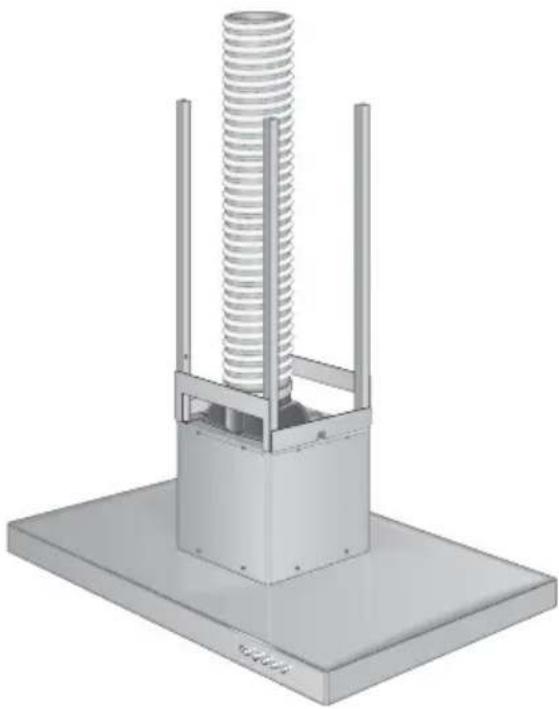

C - MONTAGE TUYAU EVACUATION EXTERNE (SEULEMENT POUR VERSION ASPIRANTE) Utiliser un tuyau ∅125/150, si possible flexible, et le fixer avec une petite bande presse-tuyau au raccord de réduction (Fig.6).

D - INSTALLATION CHEMINEES: Enfiler la cheminée télescopique supérieure (celle avec les boutonnières) à l'extérieur du pylône télescopique inférieur. Enfiler la cheminée télescopique inférieure à l'extérieur de la cheminée télescopique supérieure (Fig.7).

C - MONTAGE DER ABZUGSLEITUNG NACH AUSSEN (NUR ABSAUG- VERSION)

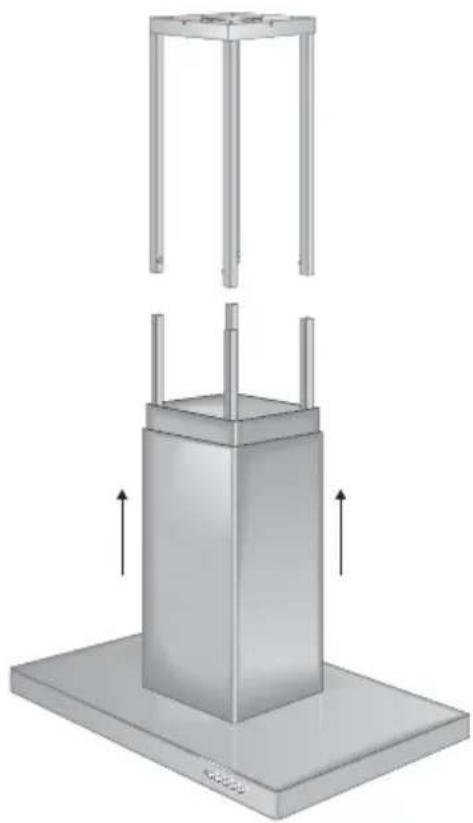

Enfiler le pylône télescopique inférieur déjà ancré au corps de la hotte avec les cheminées déjà placées à l'extérieur du pylône télescopique supérieur fixé au préalable au plafond (Fig.8).

Placer en hauteur le tout en considérant que la distance entre la plaque de cuisson et le dessous de la hotte ne doit être inférieure à 65 cm; et bloquer ensuite les 4 glissières des pylônes en utilisant les 4 vis en dotation M 4.2 x 9.5 TC (Fig.9).

Relier le tuyau d'évacuation à la conduite externe et le fixer avec une petite bande presse-tuyau.

Ne pas monter les fitres à charbon actif.

G - CONNECTION ELECTRIQUE AU RE- SEAU:

Vérifier que la tension de réseau corresponde à celle qui est demandée pour l'alimentation de la hotte comme indiqué sur la plaque située à l'intérieur de l'appareil.

Sur le câble monter une fiche selon les règles, indiquée pour la charge à supporter ou, dans le cas de liaison directe avec le réseau, placer, entre le réseau et l'appareil, un interrupteur bipolaire selon les règles et avec une puissance adéquate et une ouverture minimum entre les contacts de 3mm.

Le câble de terre jaune/vert (s'il existe) ne doit pas pas être interrompu.

H - CONTROLE FONCTIONNEL:

Vérifier l'allumage du moteur dans les trois vitesses (4 vitesses pour version électronique) et l'illumination.

I - POSITIONNEMENT CHEMINEES:

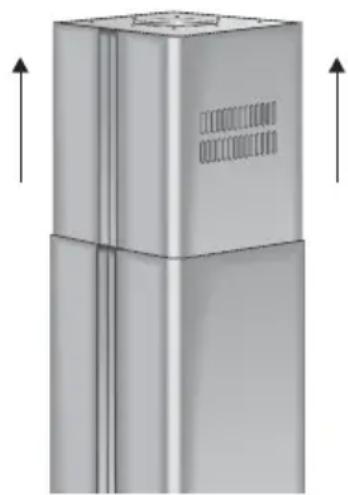

Soulever vers le haut, jusqu'au plafond, la cheminée télescopique supérieure (celle qui a les boutonnières) et la fixer au pylône télescopique supérieur en utilisant les vis en dotation M 4.2 x 9.5 TC (Fig.10).

DEMOO COOLICADO COOLICADO DE COD

Fig. 10A

- TROIS VITESSES D'EXERCICE (4 vitesses pour version électronique)

- FILTRE A CHARBONS ACTIFS FORTEMENT DEPURANT(VERSION FILTRANTE)

- INSTALLATION ILLUMINATION PLAQUE DE CUISSON

- ANTIBROUILLAGE RAI

- STANDARD DE REFERENCE POUR LA DIRECTIVE E.M.C. 89/336: EN55014, EN60555-2

- STANDARD DE REFERENCE POUR LA DIRECTIVE L.V.D. 73/23, AVEC INT. 93/68: EN60335-1, EN60335-2-31

4.3 - DONNES TECHNIQUES

- DEBIT HORAIRE M ^3 400/700

- PRESSION STATIQUE 30 H _2 O

- ABSORPTION MOTEUR 140/200W

- TENSION D'ALIMENTATION 110V/60HZ - 230V/50HZ

- POIDS KG 23
