Caractéristiques	Détails
Type de hotte	Hotte décorative
Dimensions	Largeur : 90 cm
Débit d'aspiration	Jusqu'à 700 m³/h
Niveau sonore	Max 65 dB
Nombre de vitesses	3 vitesses + mode intensif
Filtration	Filtres à charbon et filtres métalliques lavables
Éclairage	LED intégrées
Installation	Montage mural
Consommation énergétique	Classe énergétique A
Maintenance	Filtres à nettoyer tous les 2-3 mois
Sécurité	Protection contre la surchauffe
Garantie	2 ans
Accessoires inclus	Kit de montage et filtres

FOIRE AUX QUESTIONS - EK10 PLANA isola M-SYSTEM

Comment nettoyer le filtre à graisse de la hotte M-SYSTEM EK10 PLANA ?

Pour nettoyer le filtre à graisse, retirez-le de la hotte et plongez-le dans de l'eau chaude savonneuse pendant environ 30 minutes. Ensuite, frottez délicatement avec une éponge non abrasive et rincez à l'eau claire.

La hotte fait du bruit lorsqu'elle est en marche. Que dois-je faire ?

Vérifiez si le filtre à graisse est obstrué ou si des objets bloquent le moteur. Assurez-vous également que la hotte est correctement installée et qu'elle est bien fixée au mur.

Comment régler la puissance d'aspiration de la hotte ?

La hotte M-SYSTEM EK10 PLANA dispose de plusieurs niveaux de puissance d'aspiration. Utilisez le panneau de commande pour sélectionner le niveau souhaité en fonction de vos besoins.

La lumière de ma hotte ne s'allume pas. Que faire ?

Vérifiez d'abord l'ampoule et remplacez-la si nécessaire. Assurez-vous également que la hotte est bien alimentée en électricité et que le disjoncteur n'a pas sauté.

Est-ce que la hotte peut être installée au-dessus d'une cuisinière à gaz ?

Oui, la hotte M-SYSTEM EK10 PLANA peut être installée au-dessus d'une cuisinière à gaz, mais assurez-vous de respecter les distances minimales recommandées par le fabricant pour garantir une sécurité optimale.

Quelle est la durée de vie du filtre à charbon de la hotte ?

La durée de vie du filtre à charbon dépend de l'utilisation, mais il est conseillé de le remplacer tous les 6 à 12 mois pour garantir une performance optimale.

Comment puis-je savoir si le filtre à graisse doit être nettoyé ?

Si vous remarquez une diminution de la performance d'aspiration ou si le voyant du filtre à graisse s'allume sur le panneau de commande, il est temps de nettoyer le filtre.

La hotte ne s'allume pas du tout. Quelles pourraient être les causes ?

Vérifiez si la hotte est bien branchée et si le disjoncteur est en bon état. Si tout semble en ordre et que la hotte ne fonctionne toujours pas, contactez le service après-vente.

Peut-on utiliser la hotte en mode recyclage ?

Oui, la hotte M-SYSTEM EK10 PLANA peut être utilisée en mode recyclage. Assurez-vous d'avoir installé un filtre à charbon pour ce mode de fonctionnement.

Quel entretien régulier est recommandé pour la hotte ?

Il est recommandé de nettoyer le filtre à graisse tous les 1 à 3 mois et de remplacer le filtre à charbon tous les 6 à 12 mois. Pensez également à nettoyer l'extérieur de la hotte avec un chiffon humide.

MODE D'EMPLOI EK10 PLANA isola M-SYSTEM

Instructions pour l'utilisation et manutention

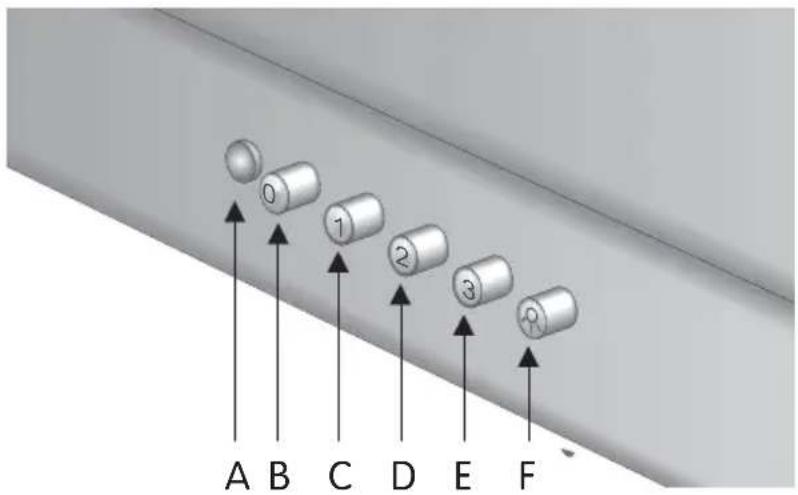

A - Voyant lumineux aspiration B - Bouton extinction aspiration. C - Bouton première vitesse d'aspiration D - Bouton seconde vitesse d'aspiration E - Bouton troisième vitesse d'aspiration F - Bouton illumination.

A - Ne pas cuisiner à la flamme au-dessous de la hotte B - Si on utilise des friteuses il faut les contrôler constamment car l'huile surchauffée pourrait prendre feu. C - Avant d'effectuer toute opération de nettoyage débrancher l'appareil de la liaison électrique en enlevant la fiche ou en agissant sur l'interrupteur général. D - Au cas où, dans la pièce, on utilise en même temps tant la hotte que d'autres appareils qui ne sont pas alimentés par l'énergie électrique il faut aérer le local. E - Eviter des foyers allumés sans être utilisés. F - Limiter l'utilisation de la hotte à celle pour laquelle elle a été conçue : éliminer les odeurs de cuisine ; ne pas s'en servir pour d'autres utilisations. G - Il est conseillé de faire fonctionner la hotte juste avant de procéder à toute opération de cuisson et de la laisser en fonction pendant au moins 15 minutes après la cuisson et en tous cas jusqu'à ce que l'odeur ait disparu.

1.4 - Nettoyage

• Utiliser seulement et exclusivement un chiffon humide.
• Eviter les chiffons et les éponges mouillés, les jets d'eau, les diluants, les solvants, l'alcool et les substances abrasives.

Avant d'effectuer n'importe quelle opération de manutention, brancher l'appareil de la liaison électrique en enlevant la prise ou en agissant sur l'interrupteur général.

2.2 - Filtres antigraisse metalli-ques

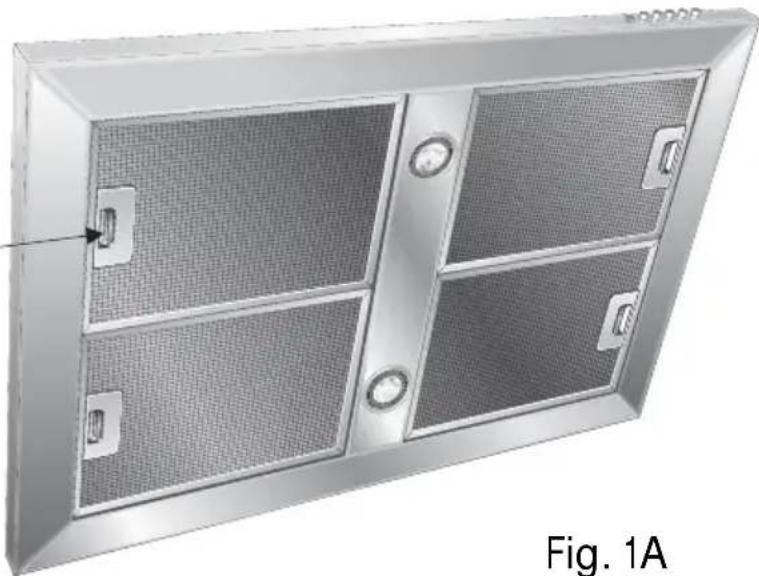

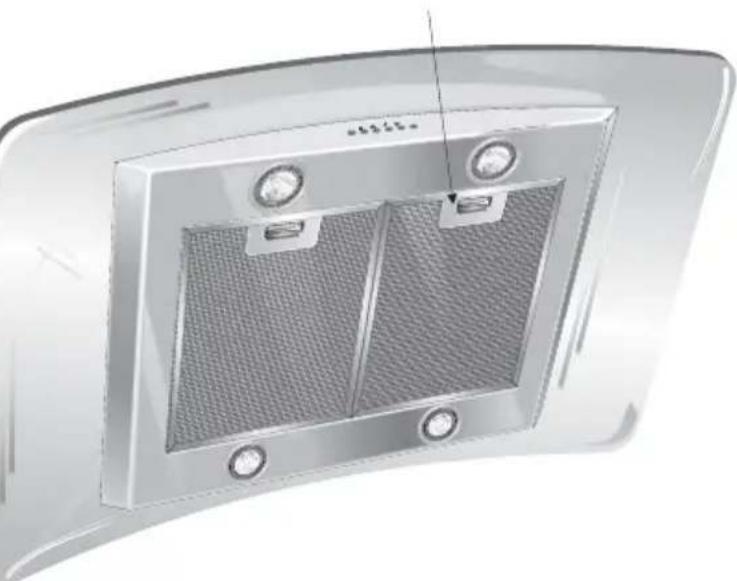

• Il faut laver les filtres au moins une fois par mois avec de l'eau chaude et un détergent. -Pour le démontage agir sur les poignées (Fig.1A/B).

tancias abrasivas.

• Les filtres montés ne peuvent être régénérés et doivent donc être remplacés au moins tous les deux mois.
• Pour cela il faut: Version 1 (Fig.2A):
• démonter les filtres anti-graisse métalliques. Version 2 (Fig.2B)
• démonter les filtres anti-graisse métalliques.
• enlever les deux arrêts métalliques ainsi que le filtre et remonter ensuite le nouveau filtre. Version 3 (Fig.2C)
• démonter les filtres anti-graisse métalliques.
• tourner le filtre de et l'extraire.
• pour le montage, on doit enfiler le nouveau filtre dans le ergot (mentonnet) sur le côté du moteur et le faire ensuite pivoter de.

Pour le remplacement éventuel des deux lampes montées, il faut :

• Enlever les filtres métalliques antigraisse et pousser le petit fer à l'extérieur (Fig. 3).
• Remonter une ampoule avec les mêmes caractéristiques (40W E14) car une ampoule de plus grande puissance pourrait gravement endommager l'installation électrique.

Fig.2C

Cette hotte est prévue pour être installée au-dessus d'une plaque de cuisson en forme d'ilot ou de table d'ajout. La hotte peut être fixée au plafond ou à un autre élément portant au moyen d'un cy lone de soutien réglable en hauteur.

Elle peut être utilisée en version ASPIRANTE (évolution externe), ou en version FILTRANTE (recyclage interne).

A cause des complexités de l'appareil, il est conseillé de faire appel à un personnel spécialisé pour l'installation, en respectant tous les règlements en vigueur et en particulier ceux qui concernent l'expulsion de l'air à évacuer.

Le fabriquant décline toute responsabilité pour dommages dus à une installation qui n'a pas été effectuée correctement ou conformément aux règles de l'art.

A - Ne pas relier l'appareil aux conduits d'évacuation des fumées produites par une combustion alimentée par une énergie différente de la combustion électrique. B - La distance minimum de sécurité entre la plaque de cuisson et la hotte est de 65 cm. C - Au cas où, dans la pièce, on utilise tant la hotte que des appareils qui ne sont pas actionnés par l'énergie électrique, on doit créer une aération ambiennte suffisante. On a une utilisation correcte et sans risques quand la dépression maximum du local ne dépasse pas 0,04 mbar ; de cette façon on évite un retour des gaz d'évacuation.

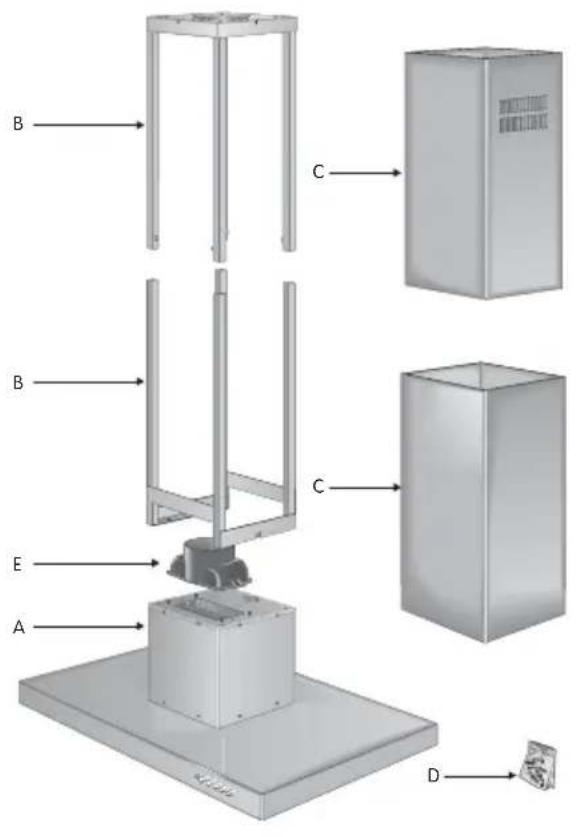

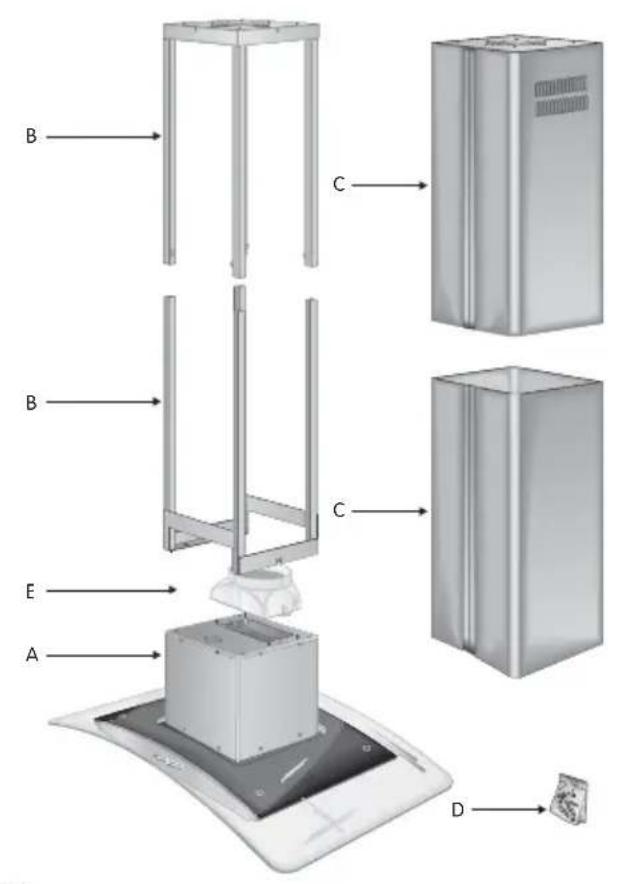

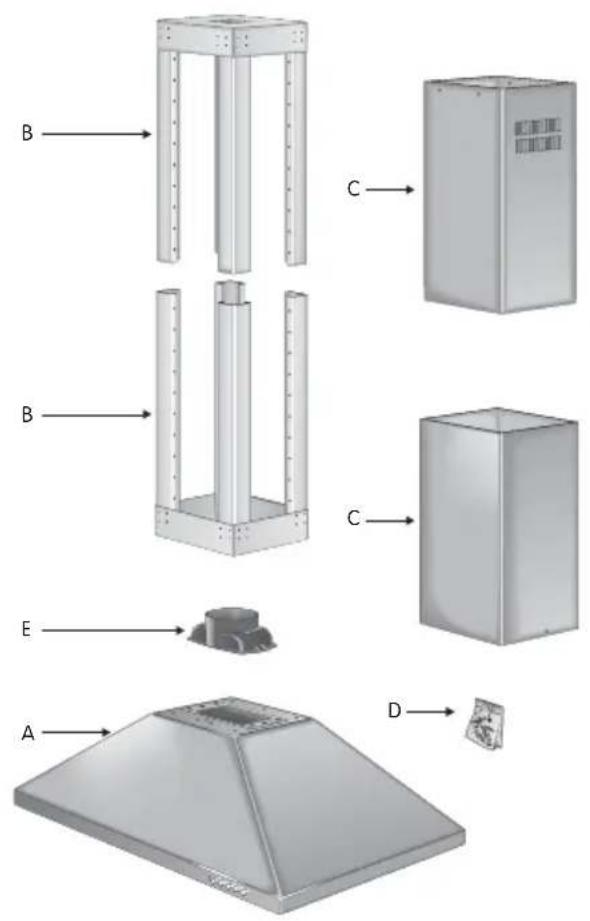

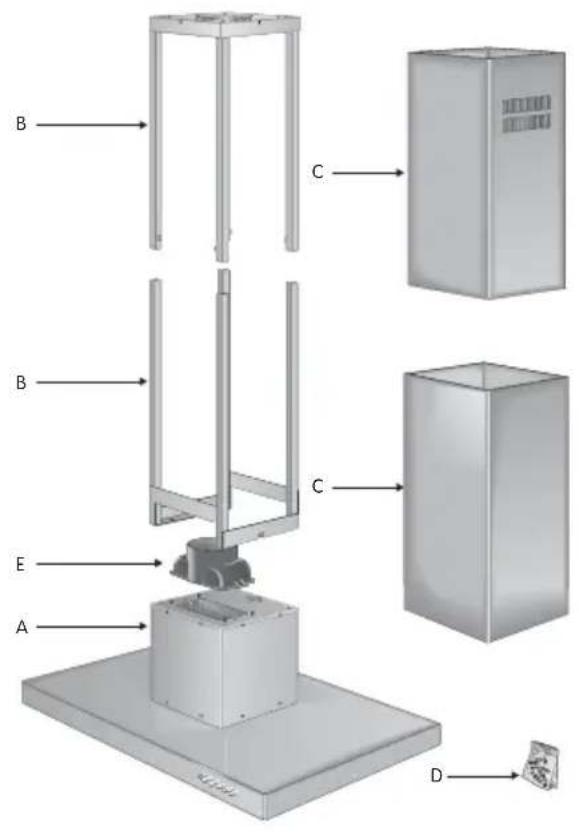

A - Corps hotte complet B - Pylône télescopique formé par pylône supérieur et inférieur. C - Cheminée télescopique formée par cheminée supérieure et inférieure. D - Sachet vis et accessoires. E - Raccord de réduction Ø 150-120.

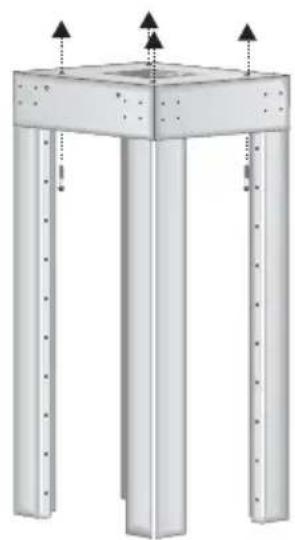

Fixer solidement au plafond ou autre le pylône télescopique supérieur en utilisant les quatre vis avec des chevilles en plastique en notation M 5x40 + rondelles après avoir réalisé 4 perforations diam. 8mm entraxe 160 x 180 (Fig. 4).

Fig. 4

B. MONTAGE DU PYLONE TELESCOPIQUE INFERIEUR AVEC LE CORPS DE LA HOTTE : Monter le raccord de réduction. Unir au corps de la hotte le pylone télescopique inférieur en utilisant, pour le fixage, les quatre vis en dotacion M 5 x 10 + RONDELLES GROWER + ECROSS AUTOBLOQUANTS (Fig.5).

3.4-INSTALLATION

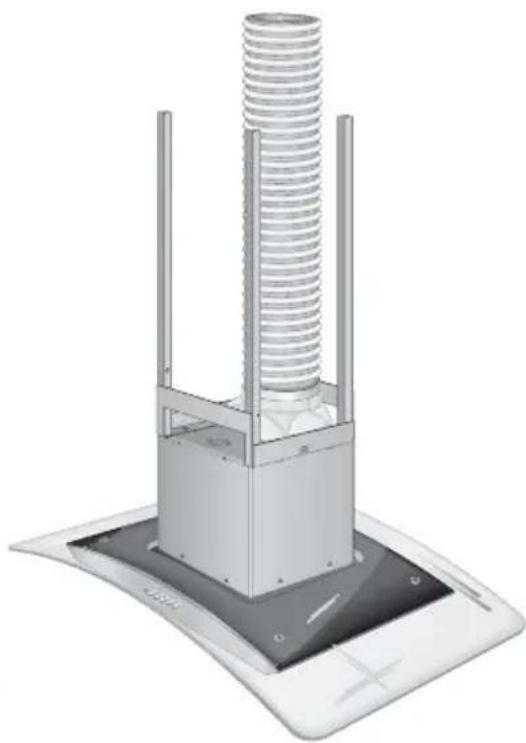

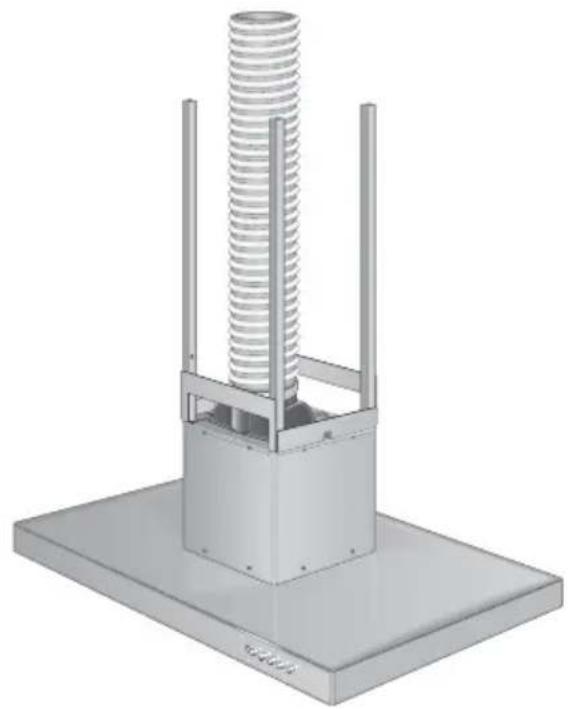

C-MONTAGE TUYAU EVACUATION EXTERNE (SEULEMENT POUR VERSION ASPIRANTE) Utiliser un tuyau 0125/150, si possible flexible, et le fixer avec une petite bande presse-tuyau au raccord de réduction (Fig. 6).

Fig. 6

Enfiler la cheminée téléscopique supérieure (celle avec les boutonnières) à l'extérieur du pylône téléscopique inférieur. Enfiler la cheminée téléscopique inférieure à l'extérieur de la cheminée téléscopique supérieure (Fig. 7).

C - MONTAGE DER ABZUGSLEITUNG NACH AUSSEN (NUR ABSAUG-VERSION)

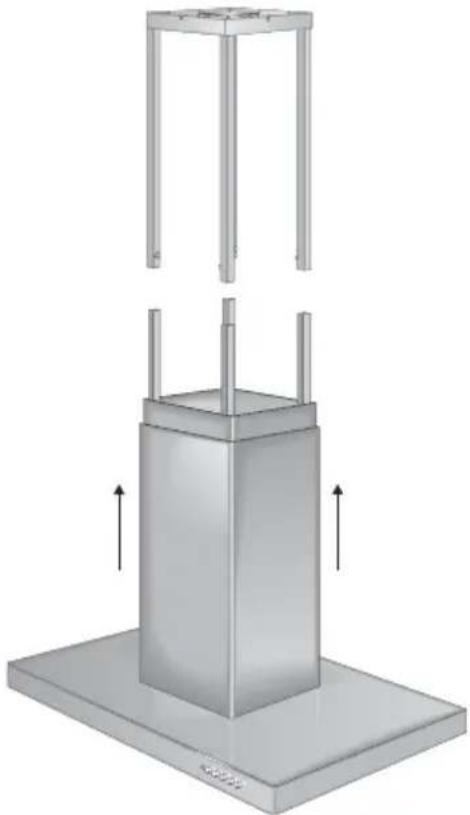

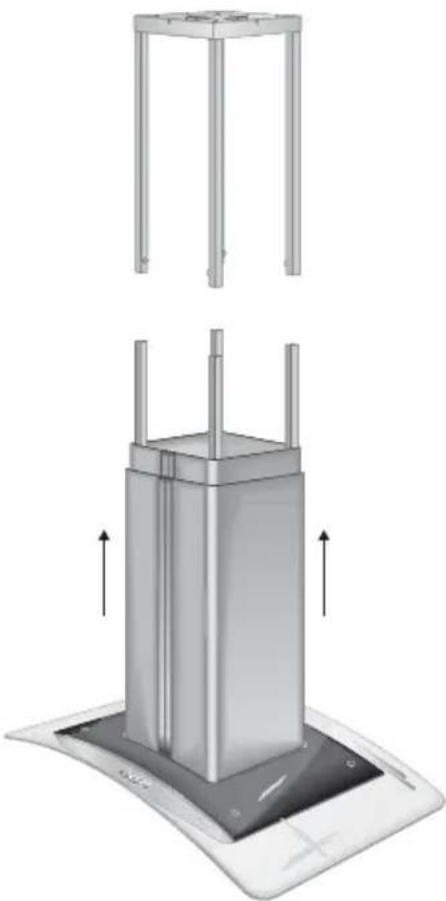

Enfiler le pylone téléscopique inférieur déjà ancré au corps de la hotte avec les cheminées déjà placées à l'extérieur du pylone téléscopique supérieur fixé au préalable au plafond (Fig.8).

Placer en hauteur le tout en considérant que la distance entre la plaque de cuisson et le dessous de la hotte ne doit être inférieure à 65 cm ; et bloquer ensuite les 4 glissières des pylônes en utilisant les 4 vis en dotation M 4.2 x 9.5 TC (Fig.9).

Fig. 8

Relier le tuyau d'évacuation à la conduite externe et le fixer avec une petite bande presse-tuyau.

Ne pas monter les fittings à charbon actif.

G-CONNECTION ELECTRIQUE AU RE-SEAU:

Vérifier que la tension de réseau corresponde à celle qui est demandée pour l'alimentation de la hotte comme indiqué sur la plaque située à l'intérieur de l'appareil.

Sur le câble monter une fiche selon les règles, indiquée pour la charge à supporter ou, dans le cas de liaison directe avec le réseau, placer, entre le réseau et l'appareil, un interrupteur bipolaire selon les règles et avec une puissance ajustée et une ouverture minimum entre les contacts de 3mm.

Le câble de terre jaune/vert (s'il existe) ne doit pas être interrompu.

H-CONTROLE FONCTIONNEL:

Vérifier l'allumage du moteur dans les trois vitesses (4 vitesses pour version électronique) et l'illumination.

I- POSITIONNEMENT CHEMINEES:

Soulever vers le haut, jusqu'au plateau, la cheminée téléscopique supérieure (elle qui a les boutonnières) et la fixer au pylone téléscopique supérieur en utilisant les vis en dotation M 4.2 x 9.5 TC (Fig. 10).

Fig. 10A

F - ANSCHLUSS DES ABZUGSROHRES NACH AUSSEN (NUR BEI ABSAUG-VERSION)

4.3 - DONNES TECHNIQUES

• DEBIT HORAIREM 3400 / 700
• PRESSION STATIQUE 30 H2O
• ABSORPTION MOTEUR 140/200W
• TENSION D'ALIMENTATION 110V/60Hz - 230V/50Hz
• POIDS KG 23

4.1 - KONSTRUKTIVE EIGENSCHAFTEN

• EDELSTAHLGEHAUSE D.8/10
• TELESKOPSCHACHT MIT UNTERSCHIEDLICHEN ABMESSAGENGEN
• KASTEN AISI 304 - 403

4.1-CARACTERISTICAS DE CONTRUCTION

-CARCASA DE ACERO INOXIDABLE 8/10 - CHIMENEA TELESCOPICA DE DIMENSIONS VARIABLES -CARCASA AISI 304-403
