FS 91 - Cheminée Jøtul - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cheminée indépendante
Marque	Jøtul
Modèle	FS 91
Matériau	Fonte et béton
Combustible	Bois uniquement
Puissance nominale	6,0 kW
Rendement	79 %
Hauteur	1570 mm
Largeur	525 mm
Profondeur	480 mm
Poids total (approx.)	281 kg (foyer 117 kg + habillage 164 kg)
Longueur max des bûches	30 cm
Diamètre conduit de raccordement	150 mm
Raccordement air extérieur	Aluminium flexible 100 mm
Tirage recommandé	12 Pa
Température moyenne des fumées	360 °C
Débit massique des fumées	6,0 g/s
Émissions CO (à 13% O₂)	0,08 % (967 mg/m³)
Mode de fonctionnement	Intermittent
Distance min. au plafond	500 mm
Distance min. mur inflammable (conduit isolé)	50 mm
Alimentation en air	25-40 m³/h
Garantie	Sur les pièces extérieures en fonte (vices de matière/fabrication)
Norme	EN 13240

FOIRE AUX QUESTIONS - FS 91 Jøtul

Quel type de bois utiliser ?

Utilisez exclusivement du bois sec et non traité. Le bois humide, imprégné, peint ou les résidus de coupe sont interdits car ils endommagent l'appareil et annulent la garantie.

Quelles sont les distances de sécurité à respecter ?

Respectez une distance minimale de 500 mm au plafond. Pour les murs inflammables, suivez la figure 1 de la notice. Aucun matériau inflammable dans un rayon de 800 mm autour du poêle.

Comment installer le conduit de raccordement ?

Le raccordement peut se faire par le haut ou par l'arrière. Le conduit doit être incliné vers le haut pour le raccordement arrière. Utilisez un coude avec trappe pour le ramonage. Respectez les DTU 24.1.

Peut-on peindre l'habillage ?

Oui, utilisez une peinture à base aqueuse. Appliquez une première couche, rebouchez les petits défauts avec le produit fourni, puis appliquez une seconde couche.

Comment entretenir le poêle ?

Nettoyez régulièrement les cendres une fois le poêle froid. Videz les cendres dans un réceptacle ininflammable. Faites ramoner le conduit par un professionnel selon la réglementation.

Que faire en cas de feu de cheminée ?

Fermez toutes les trappes et entrées d'air, maintenez la porte fermée, vérifiez la présence de fumée au grenier et à la cave, puis contactez les pompiers. Faites inspecter l'installation avant toute réutilisation.

Le sol doit-il être protégé ?

Le poêle intègre un bouclier thermique et peut être posé directement sur un sol en bois. Retirez les revêtements combustibles (linoléum, moquette) sous la plaque de sol. La plaque frontale doit respecter les réglementations locales.

Peut-on raccorder plusieurs poêles à la même cheminée ?

Oui, si la section de la cheminée et la réglementation le permettent. Consultez un professionnel pour vérifier la conformité.

Quelle est la durée de combustion ?

La consommation de bois est d'environ 2 kg/h en fonctionnement nominal. Le mode de fonctionnement est intermittent : ajoutez du bois quand il ne reste que des braises.

Comment installer l'arrivée d'air extérieur ?

Utilisez le kit optionnel (réf. 51012164). Passez la gaine flexible par le trou prévu dans la plaque de sol ou par l'arrière de l'habillage, selon les schémas de la notice (fig. 2a à 2d).

MODE D'EMPLOI FS 91 Jøtul

Country	Currency	Crlt. Kudur Kur####	Approved by
Nordict	Nor##	#p	2ndVor### Fos###-zuf. ###-###-###-###-###-###-###-###-###-###-###-###-###-###-###-###-###-###-###-###-###-###-###-###-###-###-###-###-###-###-###-###-###-###-###-###-###-###-###-###-###-###-###-###-###-###-###-###-###-###-###- ###-###-###-###-###-###-###-###-###-###-###-###-###-###-###-###-###-###-###-###-###-###-###-###-###-###-###-###-###-###-###-###-###-###-###-###-###-###-###-###-###-###-###-###-###-###-###-###-###-### -

1.0 Relations avec les autorités 50
2.0 Données techniques 50
3.0 Sécurité 52
4.0 Installation 53
5.oAprès l'installation 57
6.o Equipements disponibles en option.....57
7.0 Recyclage 57
8.o Garantie 57

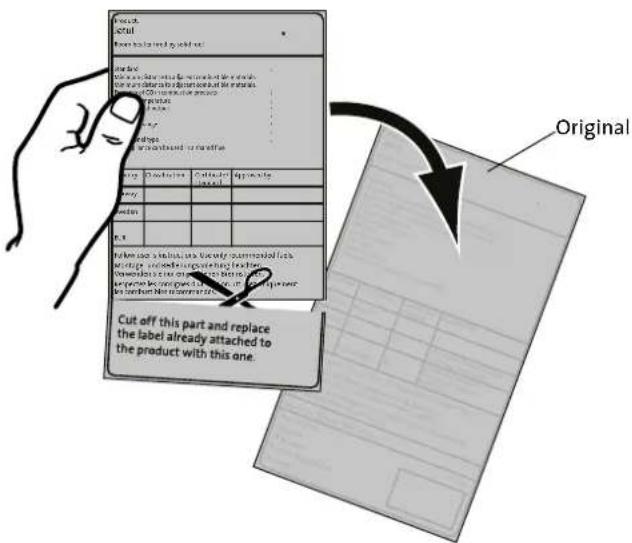

Tous nos produits sont livrés avec une étiquette reconnant le nombre de série et l'année. Reportez ce numéro à l'endetroit indiqué dans les instructions d'installation.

N'oubliez pas de le mentionner à chaque fois que vous contactez votre revendeur ou Jotul.

Serial no.

1.0 Informations réglementaires

Jøtul FS 91 /FS 92 est un apparéil indépendant utilisant le Jøtul F 480 comme foyer, pouvant être placé contre des murs inflammbables en respectant les distances décrites dans la fig.1.

L'installation d'un poèle est soumise aux législations et réglementations nationales en vigueur.

Les réglementations locales, y compris celles se rapportant aux normes nationales et europeennes, doivent être respectées lors de l'installation du produit.

L'habillage de l'insert est arrivapné d'une notice d'installation. Les instructions de montage, d'installation et d'utilisation sont fournies avec l'appareil. Pour l'utilisation au quotidien, la maintenance et l'entretien, voir le manuel d'utilisation générale et de maintenance.

Contactez les autorités locales compétentes (construction) pour connaître les restrictions et les exigences liées à l'installation.

L'installation ne doit pas etre utiliser avant d'avoir ete inspectee et agreee par du personnel qualifie.

Le produit a eté testé et documenté comme apparéil de chauffage indépendant, conformément à la norme EN 13240.

L'étiquette de marquage CE du poèle est jointe au manuel d'installation de l'habillage. Elle doit être découverté et collée pardessus celle qui se trouve sur le porte-étiquette fixé à la chambre de combustion par un cable.

2.o Données techniques

Matériau: Fonte/béton

Finition, chambre de combustion: Peinture

Combustible: Bois exclusivement

Longueur maximale des buchs: 30 cm

Sortie du conduit de raccordement: Haut, arriere

Conduit de raccordement: 150mm

Raccordement pris d'air extérieur: Alu. flex - 100 mm

Poids, champre de combustion, env.: 117 kg

Poids, habillage, env.: 164 kg

Hauteur: 1570 mm

Largeur: 525 mm

Profondeur: 480 mm

Distance minimale

par rapport au plafond : 500 mm

Dimensions de l'appareil, distances : Voir fig. 1

Données techniques conformes à la norme EN 13240

Puisance nominale: 6,o kW

Débit massique des fumées: 6,0 g/s

Tirage de cheminée recommandié : 12 Pa

Rendement: 79%@6

Émissions CO (13% O): 0,08%

Émissions CO (13% O): 967 mg/m³

Poussieres:

Température des gaz de fumées :

Température moyenne des fumées

à la sortie de fumée : 360°C

Temps de combustion: 2 kg/h

Mode de fonctionnement: Intermittent

Par fonctionnement intermittent, on entend une utilisation normale du poèle dans laquelle on ajoute du bois lorsqu'il ne reste plus que des braises.

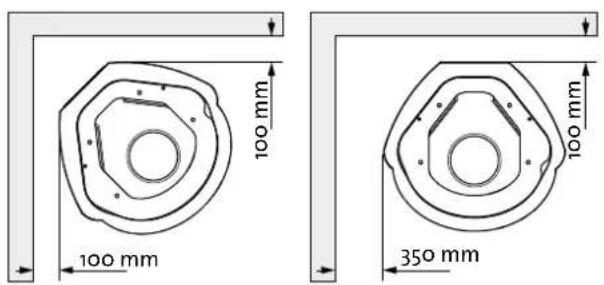

Distance minimale par rapport à un mur inflammable

conduit de fumée isolé complètement appuyé

• 50 mm avec cheminée semi-isolée/

Dimensions minimales de la plaque de sol.
X,Y = conformes aux lois et reglementes en vigueur.

FRANCAIS

3.0 Sécurité

Remarque: Afin d'assurer un niveau de rendement et de sécurité optimal, l'installation d'un poèle Jotul doit être confiée à un installateur qualifié (voir www.jotul.com pour la liste complète de nos revendeurs).

Toute modification de l'appareil par le distributeur, l'installateur ou l'utilisateur final, risque de comprometter le bon fonctionnement de l'appareil et de ses éléments de sécurité. Ceci s'applique également à l'installation d'accessoires ou d'équipements en option qui ne sont pas fournis par Jcotul. Ce risque peut par ailleurs survenir dans le cas où des pieces ou éléments essentiels pour le bon fonctionnement et la sécurité du poèle, ont été désassemblés ou retirés.

Dans tous ces cas, le fabricant ne pourrait être tenu responsable pour le produit et le droit de recours à la garantie sera rendu nul et sans effet.

3.1 Mesures de prévention anti-incendie

Toute utilisation du poèle comporte un certain degré de risque. C'est jusquoi, il est indispensable de tousjours respecter les consignes de sécurité suivantes :

• Les distances minimales à respecter en utilisant le poèle dessortent de la figure 1.
  Assurez-vous que les meubles et autres matériaux inflammables ne sont pas trop rapprochés du poèle. Pas de matériaux inflammables dans un rayon de 1 mètre du poèle.
  Laissez le feu s'eteindre de lui-même. Ne tentez jamais d'eteindre le feu avec de l'eau.
• Le poèle devient chaud lorsqu'il est allumé et peut provoquer des brûlures à la personne qui le touche.
• Attendez que le poèle soit froid pour-retirer les cendres. Les cendres pouvant encore contérer des braises, il convient de les recueillir dans un réceptacle ininflammable.
• Il convient d'épandre les cendres à l'extérieur ou de les vider dans un endroit ne représentant aucun risque d'incendie.

En cas de feu de cheminée:

• Fermer l'ensemble des trappes et des entrées d'air.
• Maintenir la porte de la chambre de combustion fermée.
• Vérifier toute présence de fumée dans le grenier et dans la cave.
• Contacter le service de sécurité incendie.
• Suite à un feu de cheminée, le foyer et la cheminée doivent être contrôleés par un spécialiste avant toute nouvelle'utilisation afin de s'assurer que l'installation est opérationnelle.

3.2 Le sol

Sol

Assurez-vous que le sol convient pour un poèle. Se reporter à la section « 2.0 Données techniques » pour la spécification du poids. Il est recommendé d'enlever les revêtements situés sous le poèle, si ceux ne sont pas solidaires du sol (parquets flottants).

Exigences relatives à la protection des sols en bois

Le modele Jotul FS 91/FS 92 comporte un bouclier thermique sur le dessous pour proteger le sol du rayonnement. L'appareil a une protection du sol intégrée et peut donc être posée directement sur un sol en bois.

Les évventuels revêtements de sol combustibles, tels que le linoléum, la moquette, etc., doivent être retirés de la surface couverte par la plaque de sol.

Exigences relatives à la protection d'un revêtement de sol combustible devant le poèle

La plaque frontale doit être conforme aux lois et réglementations nationales en vigueur.

Veuillez contacter les autorités locales compétentes pour connaître les restrictions d'usage et les exigencies liées à l'installation.

3.3 Les murs

Pour la distance aux murs et aux cloisons inflammables, reportez-vous à la figure 1.

Le poèle peut être utilisé avec un conduit de fumée non isolé, à condition que les distances entre le poèle et les murs/cloisons inflammables soient conformes à la figure 1.

Assurez-vous que les meubles et autres matériaux inflammables ne sont pas trop rapprochés du poèle. Pas de matériaux inflammables dans un rayon de 800 mm du poèle.

3.4 Le plafond

Si le plafond au-dessus du poèle est inflammable, la distance minimum entre le poèle et le plafond doit être de 500 mm au minimum.

3.5 Alimentation air

L'air doit pouvoir circuler entre la chambe de combustion et l'habillage afin d'éviter un échauffement excessif ce dernier. N.B.: Les bouches d'accuee'd'air ne doivent en aucun cas etre obstruues. Voir fig.1 pour les distances a respecter.

3.6 Unité d'alimentation en air frais

Le volume d'air de combustion des produits Jotul est d'environ 25 à 40 m³/h.

Une gaine flexible permettant d'alimenter directement le produit en air frais de l'extérieur peut etre montee comme suit :

• Par un trou perforé à l'endetroit indiqué de la plaque de sol.

• Par le trou situé à l'arrière de l'habillage.

Proposition d'installation de la gaine flexible pour l'air de combustion:

Fig. 2a, par un mur

Fig. 2b, par le sol et la plaque de sol

Fig. 2c, par le sol et la cave

Fig. 2d, indirectement par un mur

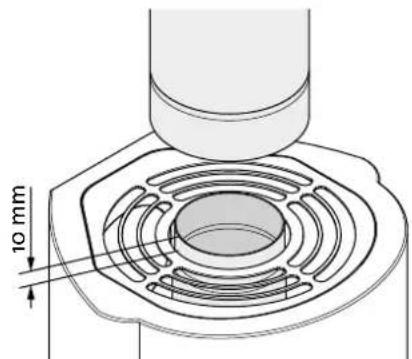

3.7 Cheminée en acier

En cas d'utilisation d'une cheminée en acier montée sur le dessus, un conduit non isolé devra être amné du poèle jusqu'à environ 10 mm de la grille supérieure.

Fig. 3
Positionnez ensuite la cheminée en acier conformément au manuel d'instructions.

4.o Installation

Remarque: Assurez-vous que l'appareil est en bon etat avant de proceder à l'installation.

Remarque : L'appareil est lourd ! Prévoyez de l'aide pour le montage et la mise en place.

Faites en sorte que l'appareil ne puisse pas renverser.

Remarque : Lisez attentivement le guide d'installation et d'utilisation avant d'installer le poèle !

Il est recommandé de proceser à un montage d'essai de l'habillage pour pouvoir ajuster l'insert et le raccordement du conduit de cheminée.

Applique sur tous les joints le mastic acrylique fourni.

4.1 Avant l'installation

Le produit de base est fourni en deux colis :

1. Foyer.
2. Unités en béton avec sections de montage.

N.B.: Verifiez que le produit ne presente aucun dommage visible et que les poignées de commande se déplacent librement.

Preparatifs

Avant l'installation, il convient de decide :

L'emplacement de la sortie d'evacuation des fumées.
L'utilisation eventuelle et l'emplacement d'une arrivée d'air frais.

Pour l'installation des pieces, voir les manuels correspondants.

Vouavesbeshondesoutilssuivantspourinstallerl'appareil:un niveaabulle,uneclacliquede10mmet 13mm ,et une clé hexagonale de5mm.

FRANCAIS

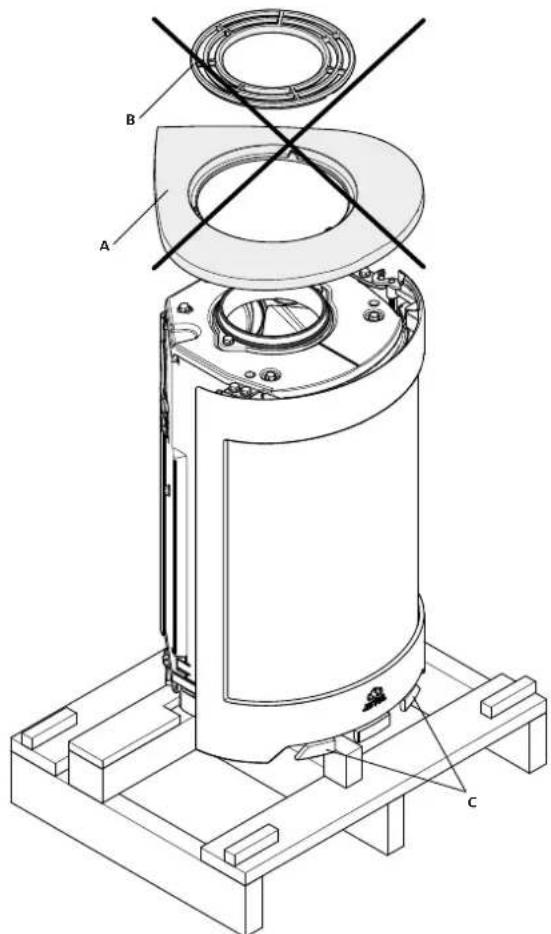

Fig. 4

1. Deballez (carton et chassin en bois) et etalez le carton sur le sol, derriere le poèle.
2. Laissez le poèle reposer sur la palette.
3. Déposez le couvercle (fig. 4 A) et la grille supérieure (fig. 4 B). Ces pieces ne sont pas utilisées.
4. Sortez les gants et le bol du cendrier. Le cache sortie de tuyau n'est pas utilisé.
5. Vérifiez que les poignées de commande (fig. 4C) se meuvent librement.

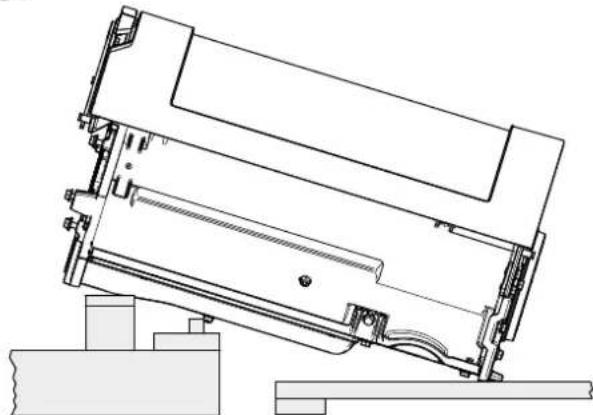

Fig.5

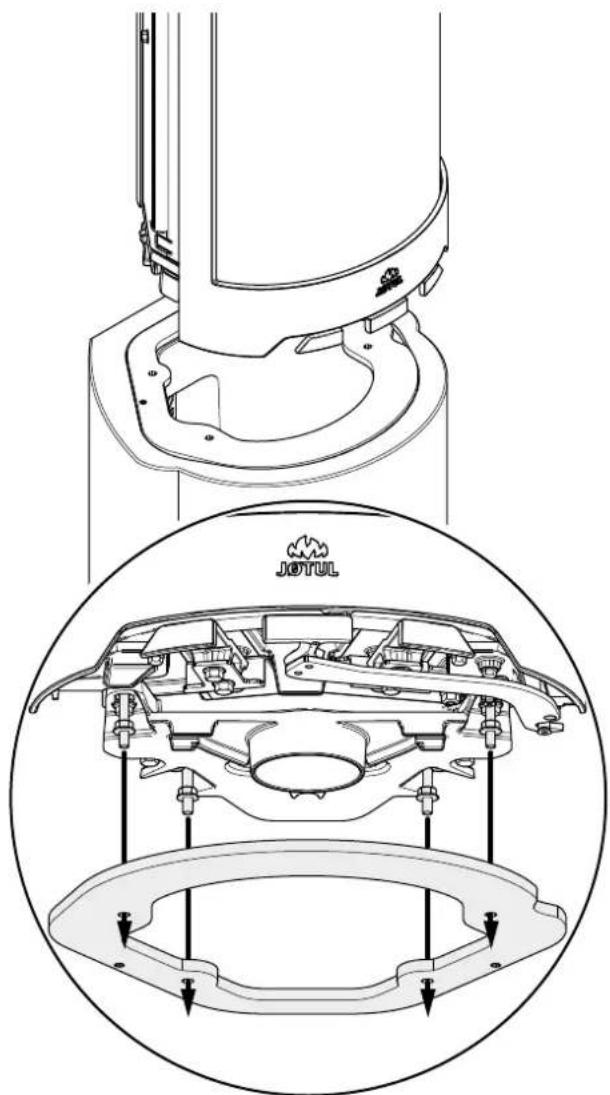

1. Couchez delicatement le poèle sur le dos. Le poèle doit reposer sur une palette et trois chassin d'emballage (voir fig. 5).

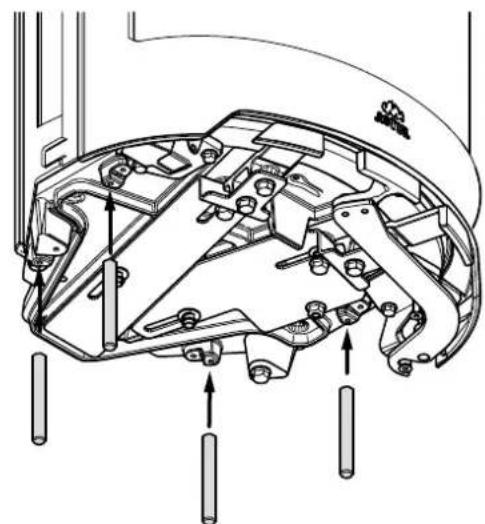

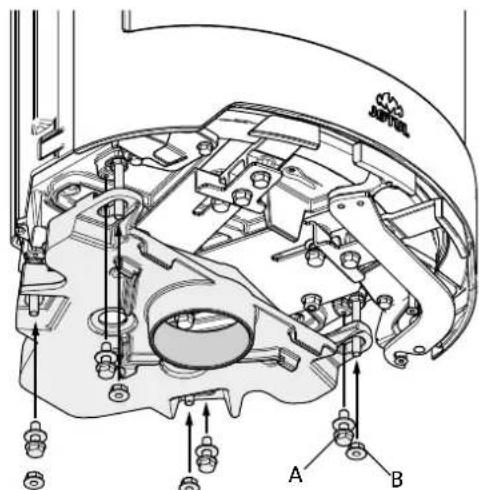

Fig. 6

1. Visser les quatre filets et bloquer les avec les contrécrous (fig. 6 B).

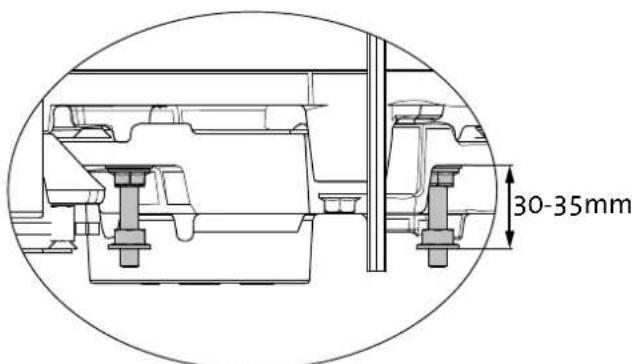

Fig.7

1. Fixer la buse d'air de combustion avec 4 écrous et rondelles. (Fig. 7 A).

1. Mettre les écrous de réglage sur les filets.

4.2 Cheminées et conduits

• Le poèle peut être relié à une cheminée et à un conduit approuvés pour les poèles à combustible solide, avec les températures de fumées spécifiées dans la section «2.0 Données techniques».
• La section minimale de la cheminée doit correspondre à celle du conduit. Pour calculer la section ajustée de la cheminée, voir la section «2.0 Données techniques »
• Plusieurs poèles à combustible solide peuvent être raccordés à la même cheminée si la section de la cheminée et la réglementation le permettent.
• Leracordement à la cheminée doit être réalisé conformément aux D.T.U. 24.1 ; ainsi qu'aux instructions d'installation du fournisseur de la cheminée.
• Proceder à un montage d'essay du poèle avant de percer un trou dans la cheminée. Voir fig. 1 pour les cotes.
  Raccordement arriere: veiller à ce que le conduit de raccordement soit inclé vers le haut.
  Utiliser un coude de conduit doté d'une trappe ou un te ou siphon afin de permettre les opérations de ramonage suivant réglement.

Veiller à ce que les raccordements soient couples afin d'empêcher toute fissure lors de l'installation.

Tirage recommandié; Voir également les sections « 2.0 Données techniques ». En cas de tirage trop important, utiliser un clapet ou un moderator de tirage.

4.3 Installation

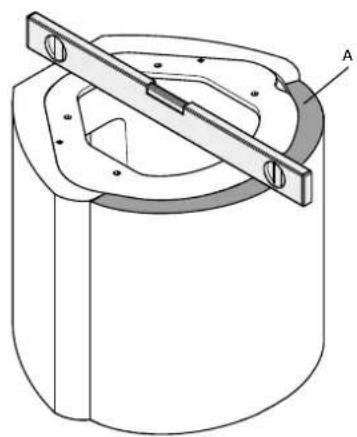

Fig. 8

1. Positionnez la base. Verifiez la planete du sol à l'aide d'un niveau à bulle et nivelez si nécessaire avec une colle ou un mortier.
2. Fixer la bavette (A) avec de la colle acrylique.

Fig. 9

1. Voir la fig. 1 pour les détails.

Fig. 10

En cas d'utilisation d'un raccordement d'air frais (en option, ref. 51012164), l'installer à ce stade.

1. Placer la chambre de combustion dans les quatre trousde la base.
2. Verifiez que la gaine flexible de l'air de combustion n'est pas coincée. Faites sorting la gaine par le trou situé à l'arrière de la base.
3. Faites passer l'étiquette d'homologation fixée par un cable sous la chambre de combustion et dans la base.

FRANCAIS

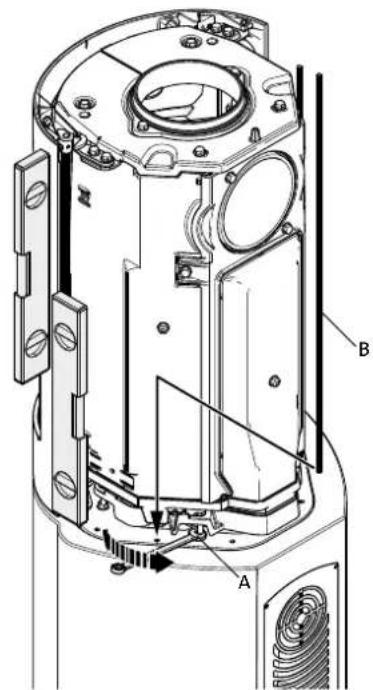

Fig. 11

1. Ajustez horizontally la chambre de combustion pour l'aligner avec la partie frontale de la base.
2. Regler le niveau de la chambre de combustion avec les écrous. (fig.11 A). N.B.: Il est essentiel de veiller à la verticalité de la chambre de combustion!
3. Mettre les 2 longs filets (fig.11B).

Fig. 12

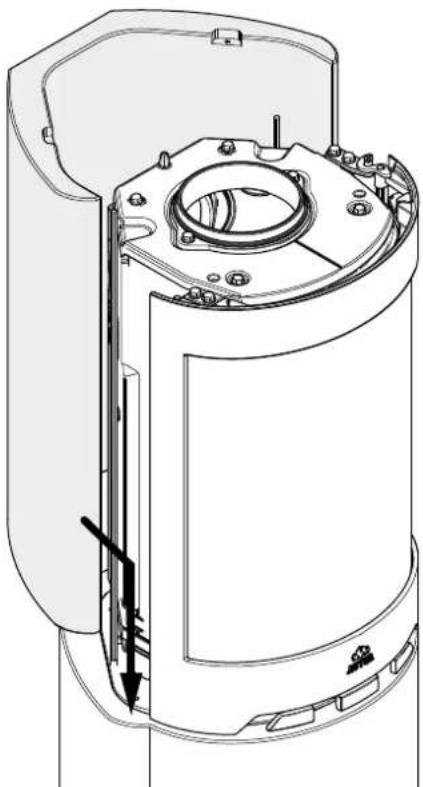

1. Monter l'arrière de l'habillage. Assurez-vous de son alignement avec la base. Utilisez la colle acrylique fournie pour coller l'arrière.

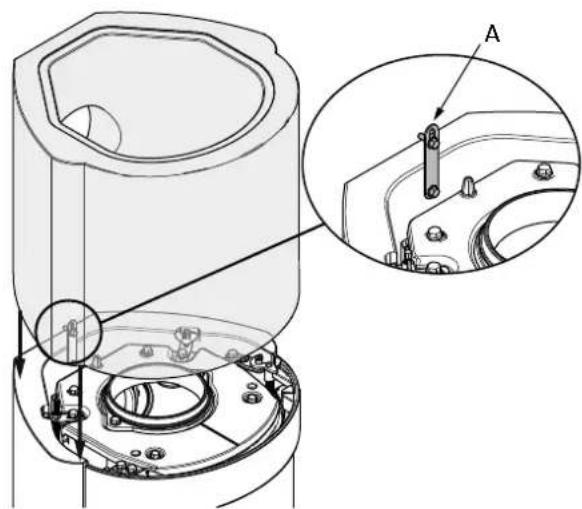

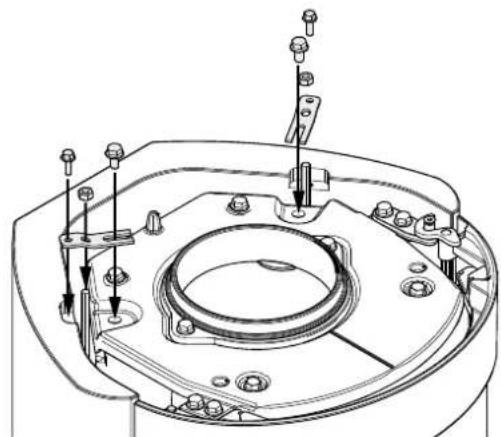

Fig. 13

1. Fixer les crochets en haut de l'arrière de l'habillage et sur le poèle.

Fig. 14

1. Mettre en place la partie supérieure de l'habillage. Assurez-vous qu'elle est alignée avec la partie arrière. Coller la partie supérieure sur la partie inférieure avec la colle acrylique fournie. Monter le crochet (A) pour fixer ensemble les parties supérieure et inférieure de l'habillage.

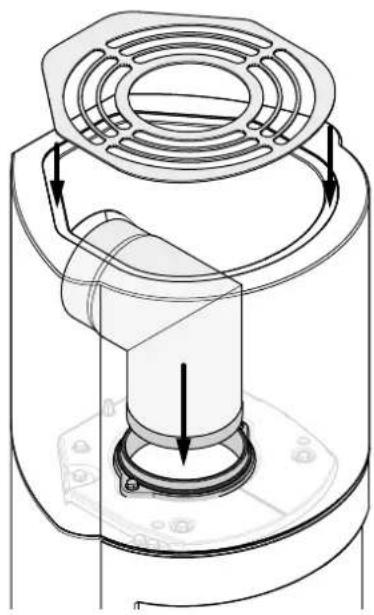

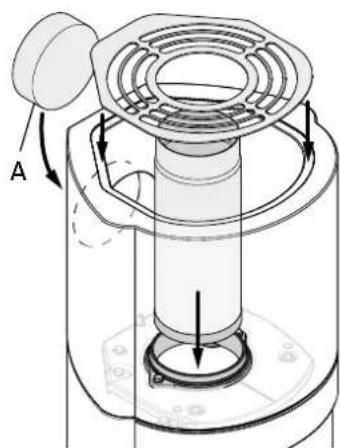

Raccordement par le haut/cheminee en acier :

Fig. 15

1. Utiliser la colle fournie pour faire tener le cache (A).

Fig.16 Raccordement par I'arriere :

5.o Avec l'installation

Pour l'utilisation et l'entretien, voir le manuel d'installation et les caractéristiques techniques du Jotul F 480 (réf. 10047258).

5.1 Peinture

Le poèle peut être peint le lendemain de l'installation. Utiliser une peinture à base aqueuse. Vous pouvez donner tout aspect de surface en ajoutant un peu de poudre de matière dure à la penture..

5.2 Minor damage

Une fois que la chambre de combustion est en place, il est possible de boucher les petits creux et rayures sur la surface de l'habillage. Le produit de rebouchage est fourni avec l'habillage.

• Une fois que la chambre de combustion est en place, il est possible de boucher les petits creux et rayures sur la surface de l'habillage. Le produit de rebouchage est fourni avec l'habillage..
• Passer une première couche de peinture.
• Mélanger la poudre à de l'eau pour obtenir une pate comme du dentifrice.
• Boucher les trous et fissures, laisser secher, poncer douce-ment.
• Si des trouS sont profonds, procedez en deux fois.
• Applique une seconde couche de peinture pour la finition.

5.3 Fissures

Dans certaines circonstances, de petites fissures peuvent apparaitre à l'endetroit des joints après quelques mois d'utilisation. Elles sont dues au tassement de la construction. Ces fissures sont facilement réparables:

• Elargissez la fissure avec un outil, par exemple un tournevis, pour creer de la place au ciment de jointoiement.
• Commencez par éliminer toute la poussière à l'aspirateur. Puis injectez un produit de jointoiement acrylique et lissez-le avec un doigt mouillé d'eau savonneuse.
• Àpres quelques jours, le joint pourra être repeint.

6.o Equipements disponibles en option

Plaque de sol en verre

Art.n°.50044652

Raccordement prise d'air extérieur

Art.n°.51012164

7.o Recyclage

7.1 Recyclage de l'emballage

Votre foyer est livre avec les emballages suivants :
- Une palette en bois qui peut être sciee et bruleed dans le poele.
- Des emballages en carton qui doivent être déposés dans une station de recyclage pres de chez vous.
- Des sacs en plastique qui doivent être déposés dans une station de recyclage pres de chez vous.

7.2 Recyclage du poèle

Le poèle est composé de :

• d' éléments metalliques qui doivent être déposés dans une station de recyclage prés de chez vous.
• de verre qui doit être éliminé comme des déchets dangereux. Le verre dans le poèle ne doit pas être placé dans un conteneur de séparation à la source standard.
• de panneaux en vermiculite qui peuvent etre déposés dans des conteneurs de déchets classiques.

FRANCAIS

8.o Garantie

La société Jôtul offre une garantie sur les pieces extérieures en fonte en cas de vice de matière et/ou de fabrication à compter de la date de l'achat / de l'installation du poèle. L'acheteur est en droit de returner la marchandise à condition que le poèle ait été installé en conformité avec les lois et règlements en vigueur ainsi qu'avac les instructions d'installation et d'utilisation de Jôtul.

La garantie ne couvre pas :

L'installation d'options, notamment pour rectifier le tirage, l'arrivee d'air ou d'autres circonstances qui echappent au contrôle de Jotul. La garantie ne couvre pas les consommables tels que les plaques de doublage, les deflecteurs de fumee, les grilles de poele, les grilles de fond, les briques refractaires, les amortisseurs et les joints car ces éléments nécessitent d'être replacés régulierement en usage normal. La garantie ne couvre pas les dommages causés par l'utilisation d'un combustible inapproprié pour allumer le feu, tel que du bois ayant séjourné dans l'eau, du bois improugné, du bois peint, des résidus de coupe, de l'aggloméré, des chutes de menuiserie, etc. La surchauffe se produit facilement en cas d'utilisation d'un combustible inapproprié. Le poèle devient alors incandescent, ce qui provoque le ternissement de la peinture et la fissuration des pieces en fonte.

La garantie ne couvres pas les avaries causées lors du transport de l'appareil entre le distributeur et le lieu de livraison. La garantie ne s'aquique pas non plus aux dommages causés par l'utilisation de pieces qui ne sont pas d'origine.

Indice
