Produkttype	Frittstående peis
Merke	Jøtul
Modell	FS 91
Materiale	Støpejern og betong
Brensel	Kun ved
Nominell effekt	6,0 kW
Virkningsgrad	79 %
Høyde	1570 mm
Bredde	525 mm
Dybde	480 mm
Totalvekt (ca.)	281 kg (ildsted 117 kg + kledning 164 kg)
Maks vedlengde	30 cm
Tilkoblingsrørdiameter	150 mm
Utelufttilkobling	Fleksibel aluminium 100 mm
Anbefalt trekk	12 Pa
Gjennomsnittlig røykgasstemperatur	360 °C
Røykgassmengde	6,0 g/s
CO-utslipp (ved 13% O₂)	0,08 % (967 mg/m³)
Driftsmodus	Intermitterende
Min. avstand til tak	500 mm
Min. avstand til brennbar vegg (isolert rør)	50 mm
Lufttilførsel	25-40 m³/h
Garanti	På utvendige støpejerndeler (material- eller produksjonsfeil)
Standard	EN 13240

Ofte stilte spørsmål - FS 91 Jøtul

Hvilken type ved bør brukes?

Bruk kun tørr, ubehandlet ved. Fuktig, impregnert, malt ved eller byggeavfall er forbudt da det skader apparatet og ugyldiggjør garantien.

Hvilke sikkerhetsavstander må overholdes?

Overhold en minimumsavstand på 500 mm til tak. For brennbare vegger, følg figur 1 i bruksanvisningen. Ingen brennbare materialer innenfor en radius på 800 mm rundt ovnen.

Hvordan installere tilkoblingsrøret?

Tilkoblingen kan gjøres fra toppen eller bak. Røret må være skråstilt oppover for bakre tilkobling. Bruk en rørbend med luke for feiing. Følg DTU 24.1.

Kan kledningen males?

Ja, bruk vannbasert maling. Påfør et første strøk, fyll små ujevnheter med medfølgende produkt, og påfør et andre strøk.

Hvordan vedlikeholde ovnen?

Rengjør asken regelmessig når ovnen er kald. Tøm asken i en ikke-brennbar beholder. Få røret feid av en fagperson i henhold til forskrifter.

Hva gjør man ved pipeløpsbrann?

Lukk alle spjeld og luftinntak, hold døren lukket, kontroller om det er røyk på loft og i kjeller, og kontakt deretter brannvesenet. Få installasjonen inspisert før gjenbruk.

Må gulvet beskyttes?

Ovnen har en varmeskjold og kan plasseres direkte på tregulv. Fjern brennbare belegg (linoleum, teppe) under gulvplaten. Frontplaten må følge lokale forskrifter.

Kan flere ovner kobles til samme pipe?

Ja, hvis pipens tverrsnitt og forskriftene tillater det. Rådfør deg med en fagperson for å kontrollere samsvar.

Hva er brenntiden?

Vedforbruket er omtrent 2 kg/t ved nominell drift. Driftsmodusen er intermitterende: tilsett ved når det kun er glør igjen.

Hvordan installere utelufttilførselen?

Bruk det valgfrie settet (ref. 51012164). Før den fleksible slangen gjennom hullet i gulvplaten eller bak på kledningen, i henhold til diagrammene i bruksanvisningen (fig. 2a til 2d).

BRUKSANVISNING FS 91 Jøtul

Meldeskjema og sjekkliste for montering av ildsted

Eiers navn			TIf.
Eiendommens adresse:
Post nr.	Sted	Gnr.		Bnr.
Ildstedets navn og type:		Maks. effekt i kW		Brenseltype
Skorsteinstype (eks. tegl, element eller stålskorstein):
Høyde fra røykinnføring til skorsteinstopp og innvendig diameter): Meter Dia. Ø mm			Antall ildsteder på skorsteinen: Stk.

Folgende punkter er sjekket under/etter installasjonen:

	OK	Ikke OK
Er ildstedet montert etter ?negninsivnasgniretnom	□	□
Er størrelsen/avstand til brannmur i henhold til mont. anvisningen?	□	□
Er avstand til brennbart materiale kontrollert?	□	□
Er avstand til tak kontrollert?	□	□
Er underlagsplate/forplatens størrelse i henhold til mont. anvisningen?	□	□
Tåler gulvet vekten av ildsted med omramming?	□	□
Er røykinnføring/innmuringsstuss moniert?	□	□
Er røykrøret montert med stignig fra ildsted mot skorstein?	□	□
Er ildstedet sikret tilstrekkelig tilførsel av forbrenningsluft?	□	□
Er ildstedet provefyrt og fungerer tilfredsstellende?	□	□

Installasjonen er utført av:

Sted

Datum

Eiers signature

OBS! Husk at huseier plikter 日 melde fra til kommunen ved Brann og Feiervesen om at ildsted er montert i folge nordr regelverk

Sorg derfor at donne side blir utfylt og at en kopi sendes til det stedlige Brann og Feiervesen somt ta godt vare p8 originalen da donne er et verdipapir for boligen.

Dette er forutsetningen for at Jotuls reklamasjonsrett (10 ar paa utvendige stopejernsdeler, 2 ar pa dorglass) er gjeldende.

Innhold

1.0 Forhold til myndighetene.. 5
2.0 Tekniske data 5
3.o Sikkerhet. 7
4.o Installasjon 8
5.oFerdigmonter 12
6.o Ekstrautstyr. 12
7.0 Gjenvinning 12
8.o Reklamasjonsrett. 12

På smtlige av vareprodukter finnes et skilt som angir serienummer og ar. Skriv av dette nummeret pa avmerket sted.

For at garantien skal gjelde, skal serienummeret og garantikort/ kvittering alltid presenteres ved kontakt med forhandler eller Jøtul.

Serial no.

1.0 Forhold til myndighetene

Jøtul FS 91 og FS 92 er frittstaendeprodukter der Jøtul F 480 er brukt som brennkammer, og kan plasseres mot brennbar vegg med de avstandersom er beskrevet i fig.1.

Installasjonen av et ildsted mä vare i henhold til det enkelte lands lover og regler.

Alle lokale forordninger skal ogsa overholds ved installasjonen av produitet.

Kontakt dine lokale bygningsmyndigheter angaende restriksjoner og installasjonskrav.

Installasjonen kan Forst t as i bruk n ar den er inspisert og funnet i orden av kvalifisert personell.

Produktet er testet og dokumentert som frittstaende ildsted i henhold til EN 13240.

Godkjenningskkiltet for det frittstaende produktet er vedlapt omrammingens monteringsanvisning, og dette klippes og festes på skiltet til brennkammeret.

2.0 Tekniske data

Materiale: Stopejern/betong

Overflatebehandling brennkammer: Lakk

Type brensel: Ved

Maks.vedlengde: 30 cm

Røykuttak: Topp, bak

Røykrørdimensionjon: 0 150 mm

Utelufttilkobling: Alu. flex - 0 100 mm

Vekt brennkammer, ca: 117 kg

Vektomramming, ca: 164 kg

Hoyde: 1570 mm

Bredde: 525 mm

Dybde: 480 mm

Minimum avstand til tak: 500 mm

Anbefalt skorsteinstrekk: 12 Pa

Virkningsgrad: 79 ‰ @6 kW

CO emisjon (13% O): 0,08%

CO emisjon (13% O_2) 967 mg/m³

Stv: <20 mg/min @ 13% O,

Røykgasstemperatur: 305C

Driftsform: Intermitterende

Med intermitterende forbrenning menes her vanlig bruk av et ildsted. Dvs. at ved fortsatt onsket fyring, legges i nytt brensel straks det forrige ileget har brent ned til glr.

Jotul FS 91 / FS 92
Fig.1
Min. avstand til brennbar vegg

* 50 mm ved bruk av isolert / skjermet
frykrn heit hed mot produktet

900134-P01

3.o Sikkerhet

OBS! For Å sikre optimal funksjon og sikkerhet anbefaler Jøtul at installasjonen utføres av kvalifisert montør (se komplett forhandlerliste på www.jotul.com).

Eventuelle endringer på produitet som foretas av forhandleren, montorenllerbrukeren,kanforetil atproduktet og sikkerhetsfunksjoneneiks fungerer som de skal.Det samme gjelder montering av tilbehoreller tilleggsutstyr som ici er levert av Jotul.Dette kan ogsa skje dersom elementer som er ndvendige for ildstedets funksjon og sikkerhet,har blitt demontertller fjernet.

I alle disse tilfellene fraskriver produsenten seg sitt ansvar, og reklamasjonsretten mortfaller.

• Minste tillatte sikkerhetsavstander vedinstallering og bruk av ildstedene finnes i fig.1i Produktenes installasjonsmanualer.
• Sorg for at mobler og annet brennbart materiale/DDke kommer for naer ildstedet. Minste avstand foran ildstedsapningen til brennbart materiale skal vare 1000 mm.
• La ilden brenne ut. Slukk den aldri med vann.
• Ildstedet blir varmt under fyring, og kan forårsake forbrenning hvis det berøres.
• Fjern asken kun när ilstedet er kaldt. Aske kan inneholde glör og bør derfor oppbevares i en ubrennbar beholder.
• Aske på plasseres forsvarlig utendørs, eller tommas der dette ikke medforer brannfare.

Ved brann i skorstein:

• Steng alle luker og ventiler.
• Hold ileggsdøren lukket.
• Kontroller loft og kjeller for røykatvikling.
  Ringbrannvesenet.
  För ildstedet kan taes i bruk fetter en brann ell er et branntillp, ma ildstedet og skorsteinen vare kontrollert og funnet i orden av fagkyndig personell.

3.2 Gulv

Fundamentering

Man ma forsikre seg om atFundamentet er dimensjonert for ildstedet. Se «2.o Tekniske data» for angivelse av vekt.

Krav til beskyttelse av tregulv under ildstedet

Produkt har integrett gulvbeskyttelse, og kan derfor plasseres direkte pa et tregulv.

Eventuelt gulvbeegg av brenbart materiale, sik som linoleum, tepper etc. m' fjernes under Produktet.

Krav til beskyttelse av brenbart gulv foran ildstedet

Forplaten ma vare i henhold til nasjonale lover og regler.
Kontakt dine lokale bygningsmyndigheter angaende restriksjoner og installasjonskrav.

For Norge: Min. 300 mm fremfor ileggsapning, og bredde minimum lik ileggsapningen.

3.3 Vegg

Avstand til vegg av brennbart materiale - se fig.1.

Ildstedet er tillatt brukt med uisolert røykrør med de avstandertil vegg av brenbart materiale som vist i fig.1.

NB! Sorg for at mobler og annet brenbart materiale jegke kommer for nær ildstedet. Minste avstand foran ildstedsaapningen til brenbart materiale skal vare 800 mm.

3.4 Tak

3.5 Luftsrirkulasjon

Mellom brennkammeret og omrammingen skal det stromme luft. Dette som sikkerhet for at varmeoppbygging innate i omrammingen ikke skal bli for stor. NB! Det er svært viktig at luftapninger ikke tildekkes. Se fig. 1 for avstander.

Mengden forbrenningsluft for Jotulsprodukter er ca.25-40 m³/h.

3.6 Uteluft

En fleksibel tilforselsslange med mulighet til a ta uteluft direkte inn til produktet, kan monteres pa ffolgende mater:
Gjennom et hull i bunnen av sukkelen.
- Via hullet i bakkant på omrammingen.
Forslag til montering av flexislangen for forbrenningsluft:

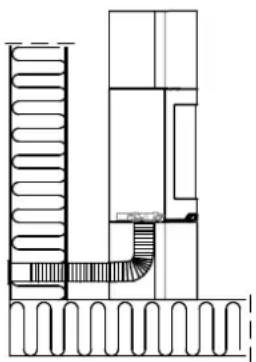

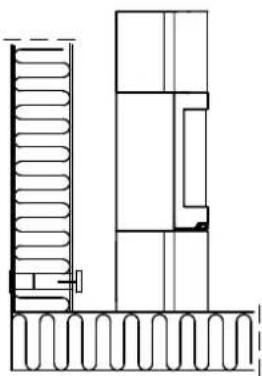

Fig. 2a, gjennom yttervegg

NORSK

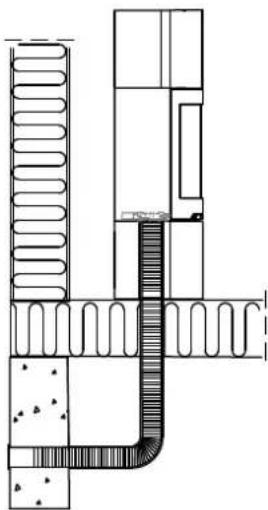

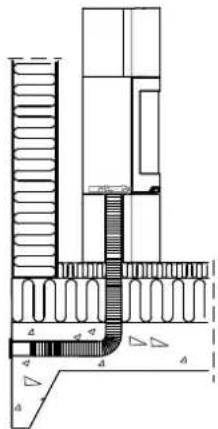

Fig. 2b, gjennom gulv og plate pa mark

Fig. 2c, gjennom gulv og kjeller

Fig. 2d, indirekte gjennom yttervegg

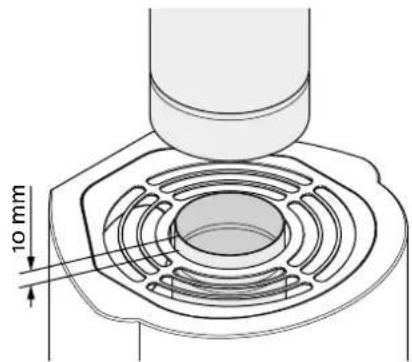

3.7 Stalskorstein

Skal toppmonert stalskorstein benytttes, monteres et uisolert roykror fra innsatsen til ca. 10 mm over toppristen.

Fig. 3
Monter deretter stalskorsteinen etter bruksanvisingen.

4.o Installasjon

NBI! Kontroller at ildstedet er fritt for skader for installasjonen beginner.

NB! Produktet er tungt! Sørg for hjelp nar det skal settes opp og monteres.

NBI Les monterings- og bruksanvisingen nøye før ildstedet monteres!

Det anbefales at man proveoppsteller omrammingen for a justere innsatsen og røykrørtilkobling.

Bruk medfølgende acrylmasse i alle skjøter.

4.1 Før installationsjon

Basis Produkt leveres i to kolli:

1. Brennkammer.

2. Betongelementer med monteringsdeler.

Før installasjon ma beslutting tas om:

Eventuell bruk og plassering av uteluftstilkobling.

Se egne manualer for montering av delene.

Deter behov for folgende verktoy under montering av Produktet: Vater, fastnokkel med nokkelvidde 10 mm og 13 mm og unbrakonokkel med nokkelvidde 5 mm.

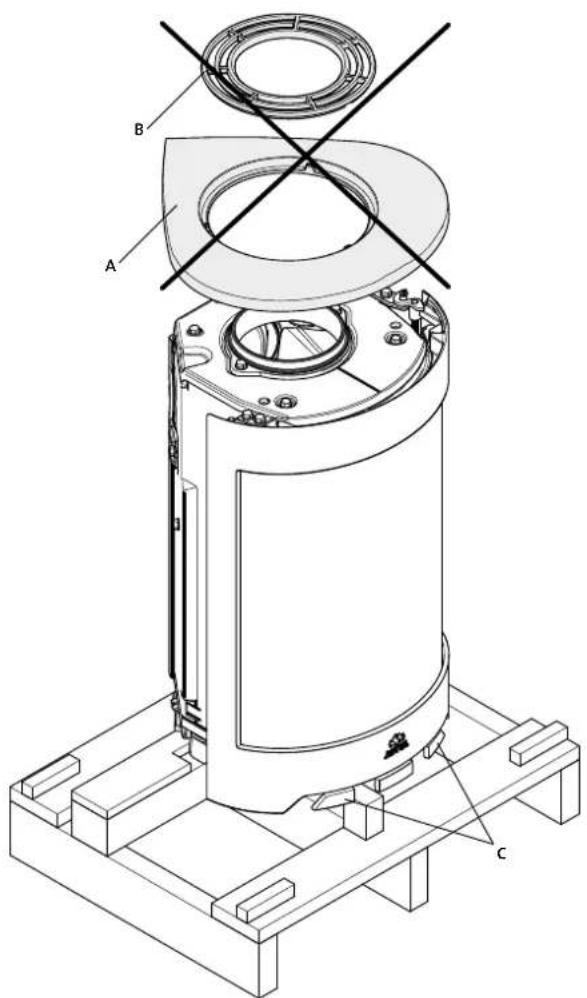

Fig. 4

1. Ta av emballasjen (papp og emballasjestotter itre) og brett pappen ut pa gulvet bak ildstedet.
2. La ovnen bli staende pa transportallen.
3. Loft av topplaten (fig. 4 A) med topprist (fig. 4 B). Disse skal\ ikke benytttes til Jotul FS 91 / Jotul FS 92.
4. Ta ut hansken og skalen som ligger iaskeskuffen. Skalen kal\ kke benyttes til Jotul FS 91 / Jotul FS 92.
5. Kontroller at betjeningshandtakene (fig. 4 C) beveger seglett.

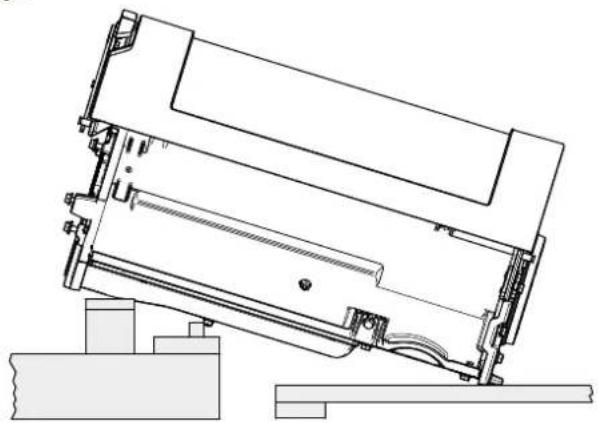

Fig.5

6. Legg ovnen forsiktig ned pa ryggen. Bygg opp med pall og 3 stk. emballasjestotter pa undersiden, sik at ovnen hviler pa disse (se fig. 5).

Fig. 6

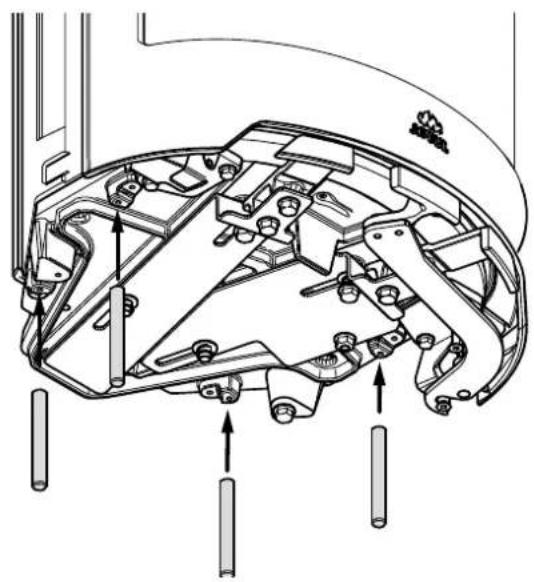

7. Sett inn gjengestenger.

Fig.7

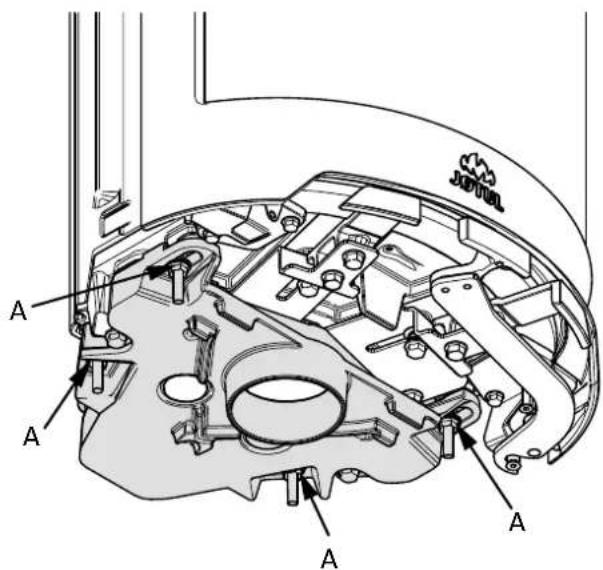

8. Monter uteluftsdekselet med 4 muttere og skiver (fig.7 A).

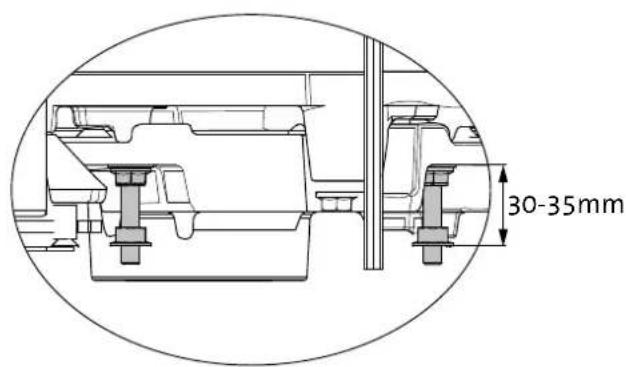

9. Sett pajusteringsmutterne.

NORSK

4.2 Skorstein og røykrør

• Ildstedet skal kun tilknyttes skorstein og røykrør godkjent for fastbrensel med røykgasstemperatur som angitt i «2.0 Tekniske data»
• Skorsteinstverrsnittel mä minimum vare tilpasset ildstedet. Bruk gjerne «2.o Tekniske data» ved beregning av riktig skorsteinstverrsnitt.
• Tilslutning til skorstein ma utfores i henhold til skorsteinsleverandorenes monteringsanvisninger.
  Fordettas hulliskorsteinen,borildstedetproveoppstilles for riktig avmerking for plasserig av ildsted og hulliskorsteinen. Se fig.1 for minimumsmal.
• Set til at roykrøret fær stigning hele veien frem til skorsteinen.
• Bruk røykrørsbend med feieluke for a sikre feiemulighet ved bakkuttak.
  Vær obs pa at det er særdeles viktig at tilslutninger hare en viss fleksilitet. Dette for a forhindre at bevegelser i installmenten fører til sprekkdannelser.
  Anbefalt skorsteinstrekk, se «2.o Tekniske data». For roykrørsdimensjön med tilhørendetversnitt, se «2.o Tekniske data».

OBS! Minste anbefalte skorsteinslangde er 3,5 m fra roykrorsinnforgen. Ved for hoy trekk kan man installere og betjene et roykrsspjeld for a regulere ned trekken.

4.3 Montering

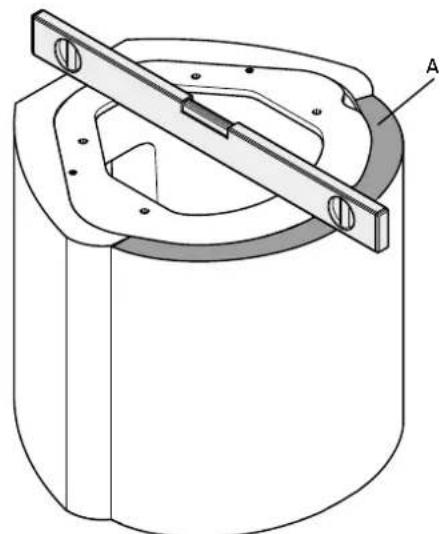

Fig. 8

1. Sokkelen settes pà plass. Kontroller at den er i vater.
2. Monter leppen (A) med akryllim.

Fig. 9

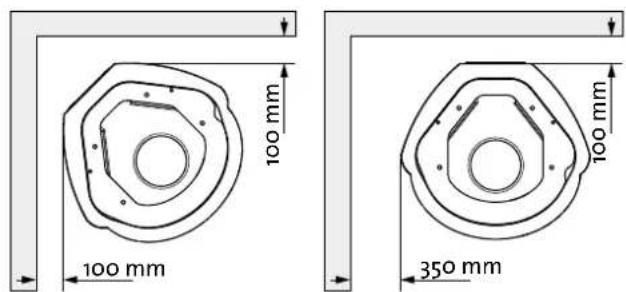

1. Plassering av ildstedet. Se figur 1 for detailjer.

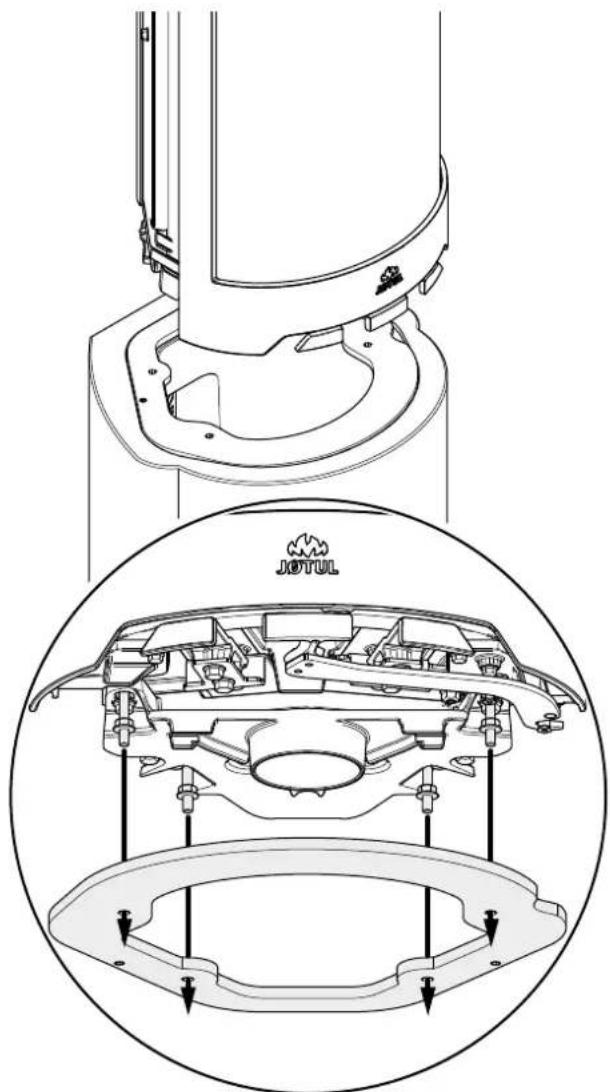

Fig. 10

Ved bruk av uteluftstilkobling, (ekstrautstyr, kat. nr. 51012164), ma donne monteres na.

4 Sett brennkammeret p'a plass i de fire hullene i soskelplaten.
5. Pase at flexislangen for forbrenningsluft/DDke komeriklem. Slangen fores ut glennom hullet i bakkant av sukken.

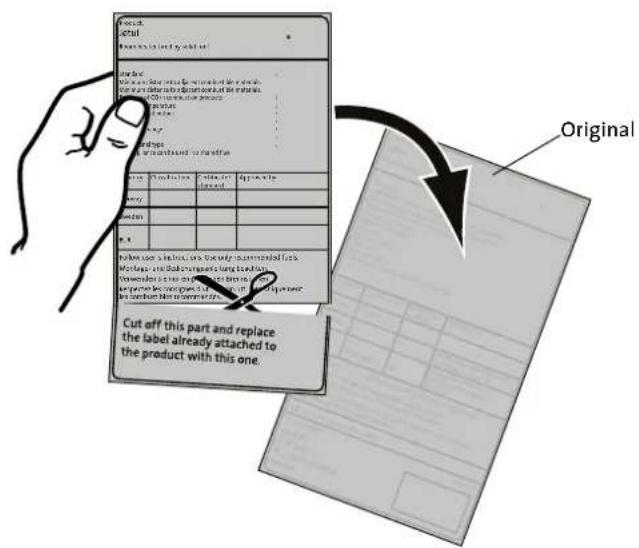

6. Godkjenningsskiltet, som er festet med en wire, legges inn under brennkammeret og ned i dokken.

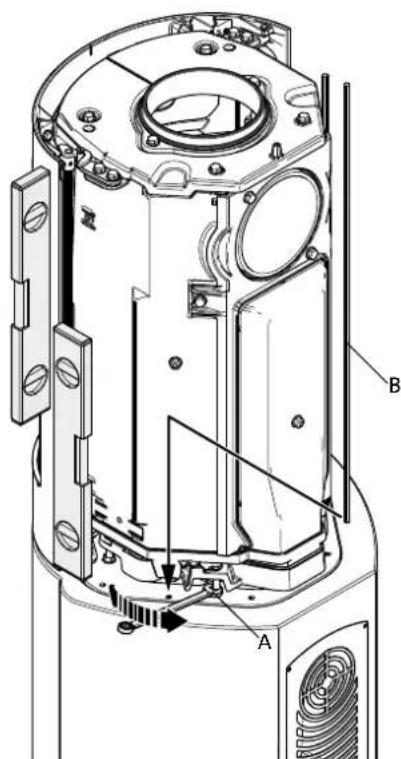

Fig. 11

7. Juster brennkammeret horisontalt, sik at det er i flukt med Sokkelens framside.
8. Vatre og juster brennkammeret vertikalt med mutrene (fig. 11 A). NB! Det er svert viktig at brennkammeret stär i vertikal stilling!
9. Monter de 2 Lange gjengestengene (fig. 11B).

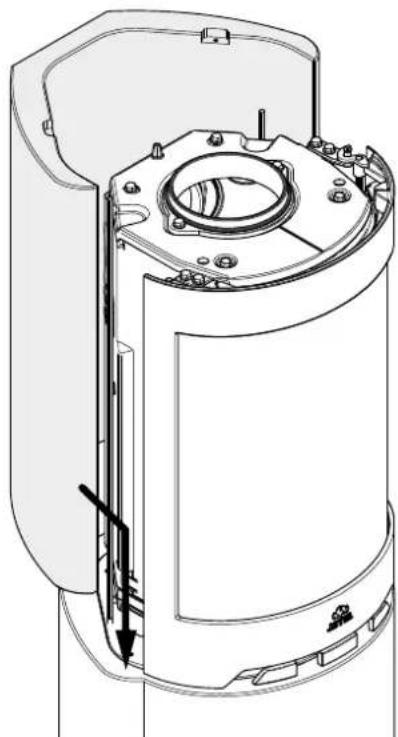

Fig. 12

10. Monter bakstykket.Pass pata deter kanti kant med sukken. Bakstykket limes med medfologende akryllim.

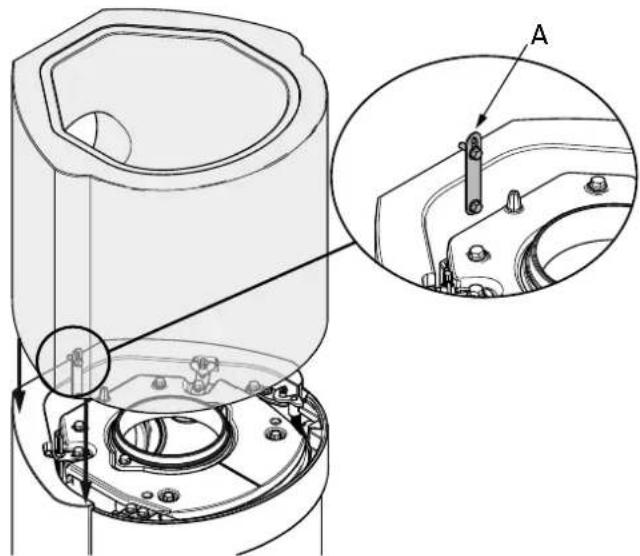

Fig. 13

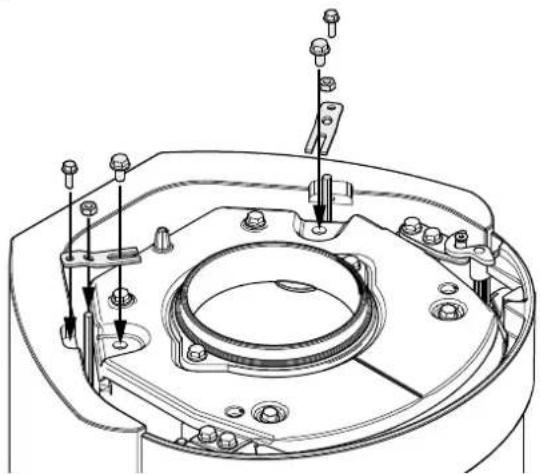

11. Monter festebrikkene mellom oversiden på bakstykket og innsatsen.

Fig. 14

12. Monter toppdelen.Pass pata den erkantikant med bakstykket. Toppdelen limes mot bakstykket med medfolgende akryllim. Monter braketten (A) mellom bakstykket og toppdelen.

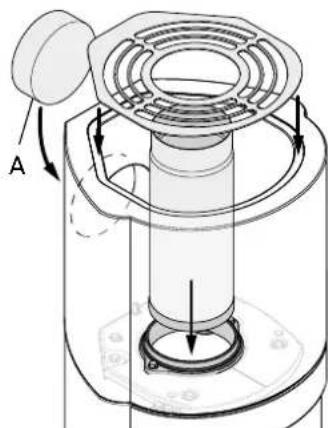

Montering ved topputtak/stalskorstein:

Fig. 15

13. Gjenmuringspluggen (A) monteres med medfolgende akryllim.

NORSK

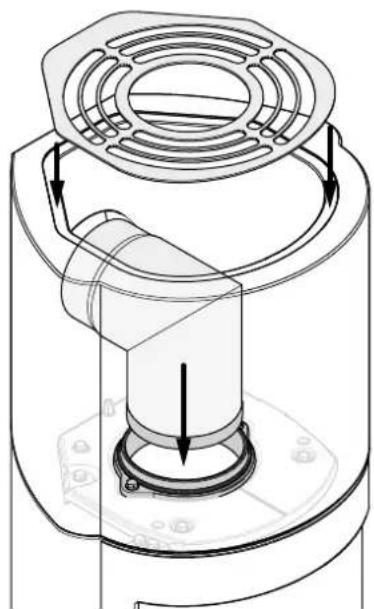

Fig.16 Montering ved bakuttak:

5.o Ferdig montert

Se «Installasjonsmanual med tekniske data» for Jøtul F 480 (kat.nr.10047257) for bruk og vedlikehold avproduktet!

5.1 Maling

Maling kan utfores dagen etter montering. Bruk vannbasert maling. Hvis man ønsker litt struktur i overflaten, kan det blandes litt fliselim i malingen.

5.2 Smaskader

Etter at ildstedeter monert bør man sparkle eventuelle sär aller ujevnheter i betongen. Til dette kan medfolgende sementsparkel brukes.

For a oppna et best mulig resultat, b or man g over omrammingen med fint sandpapir og pusse eventuelle ujevnheter og skarpe kanter for man maler.
- Mal sa et strk.
Bland pulveret (sementsparkel) med vann til en smidig masse (som tannpasta).
- Sparkle ujevnheter-la det tørke og puss med et fint sandpapir.
- Dersom saret er dypt, anbefales det at man sparkler i to omganger, for a unnga at sparkelen synker.
Maligjen i den ønskede farge.

5.3 Sprekker

Etter noen maneders bruk kan det i visse tilfeller oppsta smasprekker i skjotene pa grunn av setninger i huset. Disse sprekkene kan enkelt repareres:

Riss opp sprekken med et verktoy, f. eks et skrujern, for a gi bedre plass til fugemasse.
Stovsug forst for fjerne alt stov. Sproyt deretter inn acryl fugemasse, og jevn massen med en sapevat fingertupp.
- Etter et par d'ogn kan fugen overmales.

6.o Ekstrautstyr

7.1 Gjenvinning av emballasje

Ildstedet blir levert med følgende emballasje:
- Pall av tre som kan kappes opp og brennes i ildstedet.
- Emballasei papp som skal leveres til gjenwinning.
- Poser i plast som skal leveres til gjenvinning.

7.2 Gjenvinning av ildstedet

Ildstedet bestar av:

• Metall som skal leveres til gjenvinning.
  Glass som skal handeres som spelzialavfall. Glasset i ildstedet ma ikke legges i vanlig kildesortering.
• Brennplater i vermikulitt som kan kastes i vanlig restavfall.

8.o Reklamasjonsrett

Jotul AS gir 10 árs reklamasjonsrett på utvendig stopegods med hensyn til materialfeil og fabrikasjonsfeit erfter gangs kjo/p/installasjon. Reklamasjonsretten forutsetter at ildstedet er montert i henhold til gjeldende lover og forskrifter, amat Jotuls monterings- og bruksanvising.

Reklamasjonsretten dekker ikke:

Montering av tilleggsdeler, eksempelvis for utbedre stedlige trekkforhold, lufttilforsel erler ander forhold som er utenfor Jotuls kontroll. Reklamasjonsretten omfatter icke forbruksdeler som brennplater, roykhvelv, fyrist, bunnrist, ildfast stein, spjeld og pakninger da dette nedbrytes over tid p.g.a. vanlig slitasje. Reklamasjonsretten dekker icke skader som har oppstatt som folge av fyring med uegnet brensel som revked, impregnert og lakkert treverk, bordkapp, sponplater og liknende. Ved bruk av uegnet brensel kan det lett oppsta overfyring, dvs. at ildstedet blir rdglonde med konsekvenser som misfargng av lakken, amt sprekkdannelser i stpegodset.

Reklamasjonsretten gelder ici for skader som er oppstatt under transport fra forhandler til installasjonssted. Den gelder heller ici ved bruk av uoriginale deler.

TÜVRheinland®

DIN CERTCO

PL 138

Prøvningsattest

Rekvirent og producent:

Jotul A/S

P.O.Box 1411

N-1602 Fredrikstad

Maks.traelengde: 30cm

Rogudtag: Topp, bak

Kontakt de lokale bygningsmyndigheder vedrørende restrictioner og installationskrav.

3-3 Vægge

• Palle af trae som kan saves op og brændes i ildstedet.
• Emballage i pap som skal leveres til genvinding.
• Poser i plast som skal leveres til gjenvinding.

Vikt omramning, ca: 164 kg

Höjd: 1570 mm

Bredd: 525 mm

Djup: 480 mm

Min.avstand till tak: 500 mm

7.1 Återvinning av emballage

Eldstaden levereras med foljande emballage:

7.2 Återvinning av eldstaden

Sluttkontroll av ildsteder

✓	Alle deler er med i produitet (ifølge struktur).	All parts are included.
✓	Alle festemidler er av korrekt type, og er korrekt anvendt.	Correct fastener items have been used and correctly applied.
✓	Overflater er i samsvar med Jøtuls kvalitetsstandarder.	Surfaces comply with Jøtul workmanship standards.
✓	Lukkemeikanismer fungerer som de skal, og uten behov for unødig stor kraft.	Door locking mechanisms function correctly; excessive force is not needed.
✓	Produktet/serien møter kravet for lekkasjetest.	The product/lot complies with the leakage test requirement.
✓	Lakkerte/emaljerte overflater møter kravene i Jøtuls kvalitetsstandarder.	Paint/enamel surface finish complies with Jøtul workmanship standards.
✓	Produktet er fritt for utvendig kitt- eller limklin.	Surfaces are not contaminated by external stove cement or glue.
✓	Produktet har ingen sprekker i glass, støpejern erller andre deler.	There are no cracks in glass, cast iron or other parts.
✓	Pakninger er riktig lagt, og skjemmer ikke produitet ved stygge ender erller ved at pakningen er unødig synlig.	Gaskets are correctly applied and do not degrade product appearance (i.e. loose ends or excessive visible exposure).
✓	Dørpakninger er godt limit.	Door gaskets are firmly glued/fixed to the door.
✓	Dørpakninger har tilfredsstillende pakningstrykk.	Door gaskets provide satisfactory sealing.
✓	Sjekk at det ikke "lyser gjennom" i ørpakning erller andre sammenføyninger.	Check for "light through" at door seals and other relevant locations.
✓	Trekkhendler osv fungerer normal.	The function of air valve handle etc is normal.

Jøtul bekrefter herved at dette produit er kontrollert og funnet ä vengeance i samsvar medrå kvalitetsnormer.	Jøtul hereby confirm that this product has been QC inspected and found to comply with our quality standards.
Lot. No. / Serie nr. - Checked by / kontrollert av

Jotul arbeider kontinuierlig for om mulig Å forbredre sine produiter, og vi forbeholder oss rett til Å endrespesifikasjoner, farger og utstyr uten naermere kunngjoring.

Jøtul AS arbeider etter et kvalitetssikringssystem basert på NS-EN ISO 9001 for utvikling,produksjon og salg av ildsteder. Vår kvalitetspolitikk skal gi kundene den trygghet og kvalitetsspelse som Jøtul har stätt for sider bedrifdens historie startet i 1853.

Qualität
