MODE D'EMPLOI Special 311 MARANTEC

Déclenchement manuel de l'extérieur

Noodontkoppeling

• Introduire le plomb (A) de câble dans la tige (B) du chariot d'entraînement.
• Engager la pièce finale de gaine (C) dans la chambre (D) du chariot.

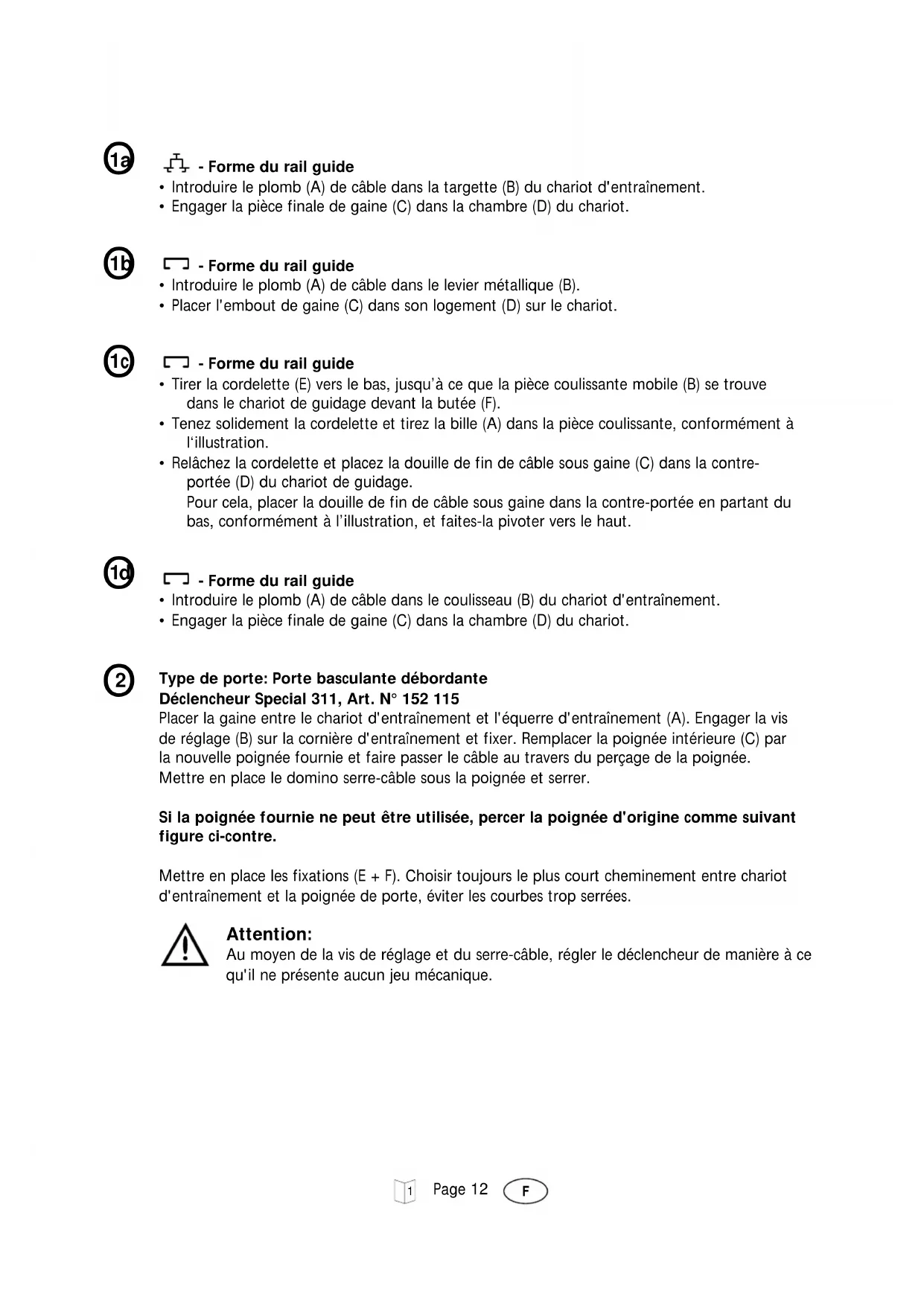

- Forme du rail guide

• Introduire le plomb (A) de câble dans le levier métallique (B).
• Placer l'embout de gaine (C) dans son logement (D) sur le chariot.

Forme du rail guide

• Tirer la cordelette (E) vers le bas, jusqu'à ce que la pièce coulissante mobile (B) se trouve dans le chariot de guidage devant la butée (F).
• Tenez solidement la cordelette et tirez la bille (A) dans la pièce coulissante, conformément à l'illustration.
• Relâchez la cordelette et placez la douille de fin de cable sous gaine (C) dans la contre-portée (D) du chariot de guidage.

Pour cela, placez la douille de fin de câble sous gaine dans la contre-portée en partant du bas, conformément à l'illustration, et faites-la pivoter vers le haut.

- Forme du rail guide

• Introduire le plomb (A) de câble dans le coulisseau (B) du chariot d'entraînement.
• Engager la pièce finale de gaine (C) dans la chambre (D) du chariot.

Déclencheur special 311, art. n° 152 115

Placer la gaine entre le chariot d’entraînement et l’équerre d’entraînement (A). Engager la vis de réglage (B) sur la cornière d’entraînement et fixer. Remplacer la poignée intérieure (C) par la nouvelle poignée fournie et faire passer le câble au travers du percement de la poignée.

Mettre en place le domino serre-cable sous la poignée et serrer.

Si la poignée fournie ne peut être utilisée, percer la poignée d'origine comme indiqué sur la figure ci-contre.

Mettre en place les fixations (E + F). Choisir toujours le plus court cheminement entre chariot d’entraînement et la poignée de porte, éviter les courbes trop serrées.

Attention:

Au moyen de la vis de réglage et du serre-câble, régler le déclencheur de manière à ce qu'il ne présente aucun jeu mécanique.

Type de porte: sectionnelle, déclencheur special 302, art. n° 564 453 serrure à verrous latéraux incorporés

Coulisser l'équerre (A) de serrure sur la targette de gauche (B). Si nécessaire, raccourcir la gaine et la positionner sur l'équerre de serrure à l'aide de la vis de réglage (C). Faire passer la vis à six pans (D) par l'arrière à travers la targette de serrure et la visser dans son téton fileté, puis faire passer le câble à travers le téton et bloquer. Sur certains types de portes, il est nécessaire de percer le trou sur targette de serrure, dans ce cas, prévoir un écartement de 48 mm par rapport au bord gauche du boîtier de serrure, diamètre 5,5 mm.

Faire courir la gaine à l'aide des fixations (E) sur la console d'entraînement (F) et sur charnières centrales (G).

Prévoir le plus court cheminement possible vers la serrure tout en évitant les courbes trop serrées.

Attention:

Réglage de la vis (C) de manière à ce que l'équerre de serrure soit fermement en applique contre le boîtier de serrure.

Type de porte: sectionnelle, déclenchement manuel de l'extérieur

Spécial 302 Art N° 564 453

Version serrure à levier de manœuvre sans verrous latéraux.

(Préparation serrure à sortie droite vue de l'intérieur.)

Démonter de la serrure la poignée intérieure (A) ainsi que le levier basculant (B)

(goupille quadrangulaire) et visser l'équerre (D) au corps de serrure. Utiliser pour cela la vis de fixation (C) de la serrure.

Si nécessaire, raccourcir la gaine et la fixer sur l'équerre à l'aide de la vis de réglage (E).

Faire coulisser le levier basculant (B) et le levier d'ouvrage (F) sur la goupille quadrangulaire.

Mettre en place la vis à six pans du raccord vissé (G) (voir l'illustration) par le levier d'ouvrage.

Faire courir le câble par le trou du raccord vissé et fixer. Remplacer la poignée intérieure et visser.

Fixer la gaine à l'aide des parties de fixation (H) sur la console d'entraînement (I) et sur les charnières centrales (J).

Prévoir le plus court cheminement possible du chariot d'entraînement jusqu'à la serrure en évitant les courbes sévères.

Attention:

Ajuster le câble à l'aide de la vis de réglage (E) sans jeu mécanique.

Attention:

La pièce coulissante plastique rouge (voir illustration 1C, position E) du chariot d’entraînement plat doit être remplacée à sa position de front (symbol 'Serrure fermée'). Voir aussi Point 7.

Type de porte: basculante non débordante sur l'extérieur déclencheur special 301, art. n° 564 452

Remplacer la poignée intérieure par la nouvelle poignée fournie puis mettre en place la petite équerre (A) et fixer par vis à tôle 4,2× 9,5 côté gauche directement sur le boîtier de serrure (B). Certains boîtiers de serrure (suivant constructeur) ne disposent pas du pré-perçage de la vis de fixation. Dans ce cas, effectuer le perçage à 60 mm au-dessus de l'axe de la poignée. Perçage 3,5mm. Enlever le domino serre-câble (D) du câble, puis mettre en place le câble gainé avec sa vis de réglage (C) sur l'équerre. Faire passer le câble au travers du perçage de la poignée et remettre en place le domino serre-câble sur le câble directement sous la poignée.

Fixer le déclencheur (E) à l'aide des 2 anneaux. Éviter les courbes serrées.

Attention:

Régler le déclencheur sans jeu mécanique au moyen de la vis de réglage.

Type de porte: porte sectionnelle version industrielle déclenchement manuel de l'extérieur special 315

Mettre en place l'équerre (A) sur la targette de gauche (B) de la serrure.

Si nécessaire, raccourcir la gaine et la positionner sur l’équerre à l’aide de sa vis de réglage (C). Introduire par l’arrière le boulon à six pans (D) du serre-câble au travers du perçage de la targette et visser sur la tête du serre-câble. Faire passer le câble au travers de la tête du serre-câble et serrer.

Sur certaines portes, il est nécessaire d'effectuer le perçage car non percé d'origine.

Distance de l'axe de perçage à partir du bord gauche du boîtier

de la serrure 48 mm

∅ perçage 5,5 mm.

Faire courir la gaine à l'aide des anneaux (E) à fixer sur la partie supérieure du raidisseur de panneau (F) ainsi que sur les charnières centrales (G). Prévoir le plus court cheminement possible vers la serrure tout en évitant les courbes trop serrées.

Il est également possible d'utiliser pour fixer la gaine, les guides autocollants ainsi que les colliers flexibles fournis.

Attention:

Réglage de la vis de manière à ce que l'équerre de serrure soit fermement en application contre le boîtier de serrure!

Raccourcissement de la gaine (si nécessaire)

Déterminer la longueur de gaine nécessaire porte en position ouverte.

Enlever la capsule métallique de la gaine, puis sortir le câble avant de couper la gaine.

La coupure réalisée, remettre en place la capsule métallique de gaine puis réenfiler le câble.

Mettre en place le serre-cable, le bloquer et couper le cable en laissant dépasser 50 mm

Truc:

Avant de couper le câble, enrouler une bande adhésive autour du point de coupure pour éviter l'effilochement du câble.

Après montage et contrôle de bon fonctionnement, verrouiller la porte. Pour utiliser le système de déclenchement, il est nécessaire de déverrouiller la serrure au préalable.

Après déclenchement, s'assurer par un essai que la porte s'ouvre électriquement à l'aide du moteur.

La targette du chariot (illustration 1 a / position B), levier métallique (illustration 1 b / position B) et le coulant (illustration 1 d / position B) du chariot d'entraînement doivent revenir dans leurs positions initiales.

Le tenon de déverrouillage rouge (image 1C/ position g) du chariot de guidage plat doit être reculé manuellement dans le sens de la flèche.

Les symboles placés sur le côté inférieur du chariot de guidage (pictogrammes) indiquent l'état actuel, conformément à l'illustration:

La porte est déclouée de l'opérateur.

• L'avant de la pièce coulissante mobile (B) se trouve au-dessus de la flèche du symbole 'serrure ouverte'.

La porte est reliée à l'opérateur ou elle le sera automatiquement lors du prochain mouvement de la porte.

• L'avant de la pièce coulissante mobile (B) se trouve au-dessus de la flèche du symbole 'serrure fermée'.

Attention:

Le fonctionnement du système est à contrôler régulièrement.
